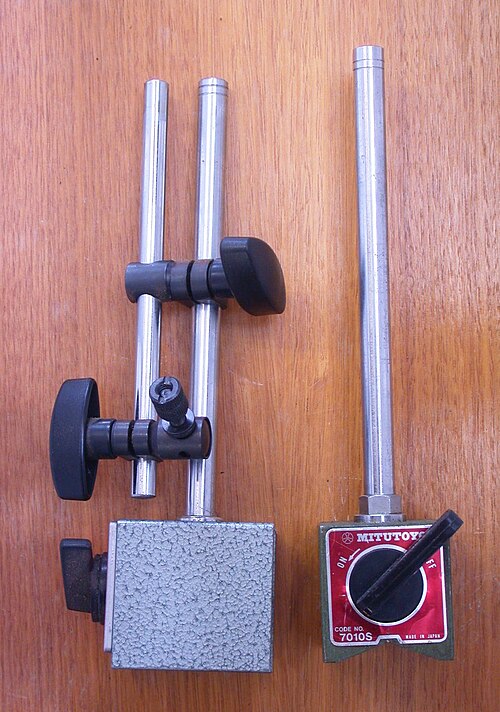

قاعدة مغناطيسية قابلة للتبديل مع عمود مرفق، كما هو مستخدم في الصناعات المعدنية الهندسية.

المغناطيس القابل للتحويل (يُستخدم عادةً كقاعدة مغناطيسية ) هو أداة تثبيت مغناطيسية تستخدم مغناطيسًا دائمًا واحدًا أو أكثر في تكوين يسمح بتشغيل المجال الخارجي أو إيقافه. تُستخدم هذه الأدوات في العديد من التطبيقات، بما في ذلك البصريات ، وتشكيل المعادن ، والرفع ، والروبوتات، لتثبيت الأشياء على الأسطح المعدنية بطريقة آمنة ولكن مؤقتة. [ 1 ] [ 2 ]

مبدأ التشغيل

يتكون الجهاز المغناطيسي القابل للتحويل عادةً من دائرة مغناطيسية مزودة بمغناطيسات دائمة. ومن خلال تحريك بعض أجزاء هذه الدائرة، يمكن توجيه التدفق المغناطيسي داخل الجهاز (وضع الإيقاف) أو إلى الخارج (وضع التشغيل). [ 3 ]

يُصنع أحد أنواع المغناطيس القابل للتحويل من قطعتين من الحديد ، مع وجود تجويف دائري محفور في مركزهما. [ 1 ] يتم ربط النصفين معًا بمادة غير حديدية مثل النحاس الأصفر أو الألومنيوم . يُوضع مغناطيس دائم دائري في التجويف المحفور، ويُثبّت مقبض للسماح بتدوير المغناطيس. تُغيّر عملية التدوير هذه اتجاه المجال المغناطيسي . [ 4 ]

في وضع الإيقاف ، تتجه الأقطاب نحو القلب غير الحديدي. وتعمل كتل الحديد كحلقة وصل بين القطبين.

في وضع التشغيل ، يكون كل قطب داخل نصف حديدي، يعمل كامتداد. يمر المجال فعليًا عبر فجوة هوائية (في القاعدة والأعلى). إذا تم سد هذه الفجوة بقطعة حديدية، فإنها تصبح جزءًا من الدائرة المغناطيسية وتُثبّت في الهيكل.

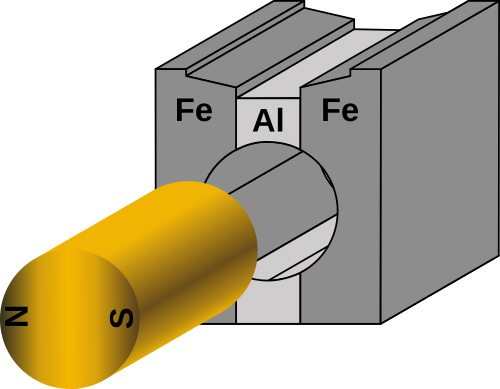

قاعدة ومجموعة مغناطيسية. معروضة في الوضع المقلوب.

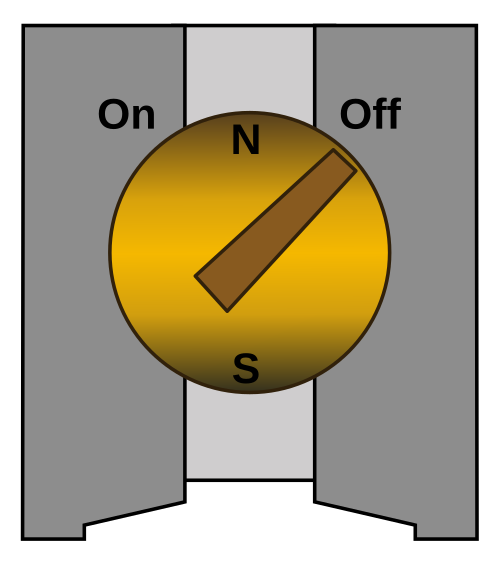

المغناطيس في وضع الإيقاف . تعمل الكتل الحديدية كحوامل.

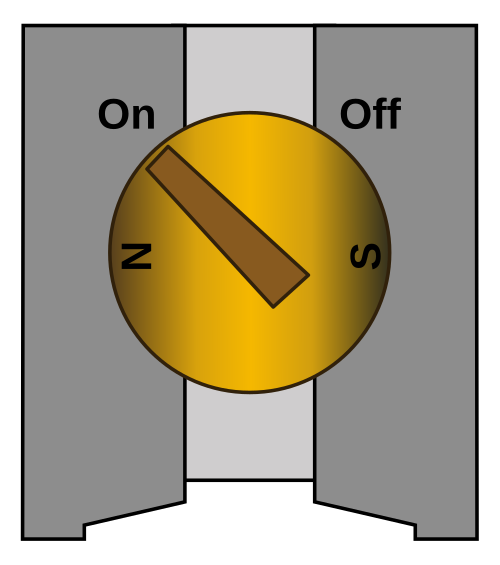

المغناطيس في وضع التشغيل . تعمل الكتل الحديدية كامتداد للمغناطيس.
