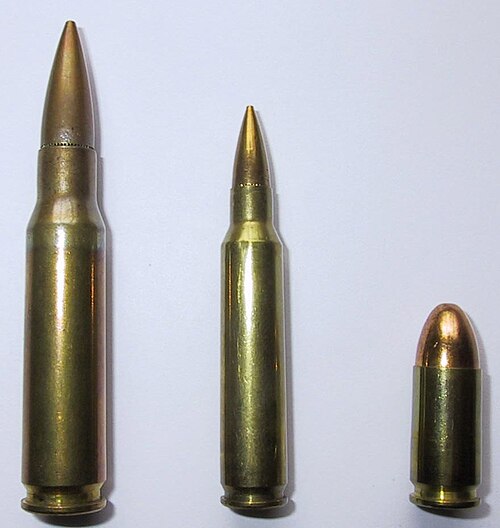

من اليسار إلى اليمين: ذخيرة عيار 7.62 ملم الناتو، و5.56 ملم الناتو، و9 ملم الناتو.

يُعد اختبار EPVAT التابع لحلف الناتو أحد الفئات الثلاث المعترف بها من الإجراءات المستخدمة في العالم للتحكم في سلامة وجودة ذخيرة الأسلحة النارية .

وإلى جانب ذلك، هناك أيضًا فئة إجراءات اللجنة الدولية الدائمة لمكافحة الأسلحة النارية (CIP) وفئة إجراءات معهد مصنعي الأسلحة والذخائر الرياضية (SAAMI).

تم وصف اختبار EPVAT في وثائق غير سرية صادرة عن حلف الناتو ، وتحديدًا من قبل مجموعة تسليح الجيش AC/225 (NAAG). [ 1 ] وقد تم اعتماده كاتفاقية توحيد قياسي لحلف الناتو STANAG 4823 ومنشور هندسي للحلفاء رقم 97 (AEP-97) في نوفمبر 2020. [ 2 ]

EPVAT هو اختصار لعبارة "الضغط الإلكتروني، والسرعة، وزمن التشغيل" (بالفرنسية: "Pression électronique, vitesse et durée d'action"). يُقصد بزمن التشغيل هنا الفترة الزمنية القصيرة اللازمة بين اشتعال الكبسولة وخروج المقذوف من فوهة البندقية. هذا إجراء شامل لاختبار الذخيرة باستخدام أحدث الأجهزة والحواسيب. وقد وُصف هذا الإجراء مبدئيًا في وثيقة حلف شمال الأطلسي AC/225 (Com. III/SC.1)D/200.

بخلاف إجراءات برنامج التحقق من سلامة المعدات (CIP) التي تهدف فقط إلى ضمان سلامة المستخدم، تشمل إجراءات حلف الناتو لاختبار الذخيرة اختبارات شاملة للجودة الوظيفية المتعلقة بالاستخدام المقصود. أي أنه لا يُنظر فقط إلى سلامة الجندي، بل أيضًا إلى قدرته على شل حركة العدو. ونتيجة لذلك، لكل طلبية ذخيرة من حلف الناتو، يتم إجراء موافقة قبول كاملة على كل من السلامة والوظائف من قبل كل من حلف الناتو والشركات المصنعة للذخيرة المعنية، بطريقة متناقضة.

ولهذا الغرض، وضع خبراء الناتو بروتوكولاً دقيقاً للغاية لا جدال فيه باستخدام نظام من الخراطيش المرجعية. [ 1 ] [ 3 ] [ 4 ]

تستخدم المنظمتان المدنيتان CIP وSAAMI إجراءات اختبار أقل شمولاً من تلك التي يستخدمها حلف الناتو، لكن مراكز اختبار الناتو تتميز بأن عددًا قليلاً فقط من عيارات الذخيرة قيد الاستخدام العسكري. يجب أن تكون مراكز اختبار CIP وSAAMI قادرة على اختبار مئات العيارات المختلفة، مما يتطلب استخدام العديد من سبطانات الاختبار المختلفة، وما إلى ذلك.

نظام الخراطيش المرجعية لحلف الناتو

في هذا النظام، خصص مصنّعو الذخيرة، بالتعاون الوثيق مع حلف شمال الأطلسي (الناتو)، دفعة (تُسمى أيضًا "مجموعة") من الذخيرة التي يعتبرونها ذات جودة عالية جدًا وممثلة للذخيرة التي سيتم تسليمها للجيوش في السنوات اللاحقة. تُحفظ هذه الدفعة في مراكز اختبار معتمدة من الناتو وتُوزع على المصنّعين المعنيين. عند تسليم دفعة جديدة، يتم إطلاق مجموعة من 20 خرطوشة مرجعية لاختبار أدائها مع المعدات المحلية وفي ظل الظروف الجوية السائدة. تُقارن النتائج بعد ذلك بالقيم المرجعية المعتمدة لدى الناتو، ويتم حساب قيم التصحيح (قيم دلتا). ثم تُطلق عينات من الدفعة الحالية من الذخيرة، وتُطبق قيم التصحيح على القيمة المقاسة، مما يُعطي نتيجة "قابلة للمقارنة" مع القيمة المرجعية نفسها. [ 5 ]

يُجرى هذا الاختبار في ظروف عادية عند درجة حرارة 21 درجة مئوية (70 درجة فهرنهايت) ، وكذلك بمحاكاة ظروف القطب البارد عند -54 درجة مئوية (-65 درجة فهرنهايت) أو ظروف الصحراء الحارة عند 52 درجة مئوية (126 درجة فهرنهايت) باستخدام معدات تبريد وأفران خاصة لتبريد أو تسخين الذخيرة قيد الاختبار إلى مستويات الرطوبة ودرجات الحرارة المناسبة المطلوبة. [ 4 ] [ 6 ]

التدقيق اللغوي

يتم تغطية الحد الأدنى من متطلبات الإثبات والأداء لذخيرة الأسلحة الصغيرة من عيارات الناتو في STANAGs على النحو التالي: [ 7 ]

  • 5.56  ملم. STANAG 4172 ودليل الناتو للتحقق والتفتيش AC/225 (LG/3-SG/1) D/8. [ 8 ]
  • 7.62  مم. STANAG 2310 ودليل الناتو للتحقق والتفتيش AC/225 (LG/3-SG/1) D/9.
  • 9  مم. STANAG 4090 ودليل الناتو للتحقق والتفتيش AC/225 (P111-SP1) D/170(REV).
  • 12.7  مم. STANAG 4383 ودليل الناتو للتحقق والتفتيش AC/225 (LG/3-SG/1) D/11.

سيتم اختبار كل سلاح ومكون يُعتبر عرضةً لتأثيرات التغير السريع في الضغط، مثل السبطانات وأجزاء الإغلاق والترباس، بإطلاق رصاصة جافة واحدة بضغط زائد لا يقل عن 25%، ورصاصة أخرى مشبعة بالزيت بضغط زائد لا يقل عن 25%. ويعني الضغط الزائد بنسبة 25% زيادةً بنسبة 25% عن ضغط التشغيل (P max ). يُعرَّف ضغط التشغيل بأنه متوسط ​​الضغط الناتج عن خرطوشة الخدمة عند درجة حرارة 21 درجة مئوية (70 درجة فهرنهايت) . يُجرى هذا الاختبار تحت ضغط عالٍ مع ضبط كل من السلاح والذخيرة على درجة حرارة محيطة تبلغ 21 درجة مئوية (70 درجة فهرنهايت) .

سيتم اختبار كل سلاح على حدة، من دفعة ذخيرة تنتج الحد الأدنى من متوسط ​​ضغط الحجرة المصحح وفقًا للجدول أدناه: [ 1 ]

متطلبات ضغط الاختبار المصححة (ضغط التشغيل (P max ) + 25%)
عيارتفاصيل محددة عن السلاحضغط الخدمة P max MPa / (psi) [ 9 ]متطلبات ضغط الاختبار (ميجا باسكال / (رطل لكل بوصة مربعة))متطلبات تفصيلية لذخيرة الإثبات
5.56  ملم ( 5.56×45 ملم ناتو )مصمم لاستخدام ذخيرة الناتو430.00 (62,366)537.50 (77,958)تم تسجيل الضغط في برميل EPVAT بتصميم الناتو مع محول Kistler 6215، [ 10 ] [ 11 ] محول الطاقة HPI GP6 [ 12 ] أو عن طريق المعدات التي تتوافق مع متطلبات التشغيل الدولي الدائم لتجهيز الأسلحة المحمولة (CIP)
7.62  ملم ( 7.62×51 ملم ناتو )مصمم لاستخدام ذخيرة الناتو415.00 (60,190)519.00 (75,275)يتم تسجيل الضغط في أسطوانة EPVAT المصممة وفقًا لمعايير الناتو باستخدام محول الطاقة Kistler 6215 أو محول الطاقة HPI GP6 أو بواسطة معدات وفقًا لمتطلبات CIP
9  ملم ( 9×19 ملم ناتو )مصمم لاستخدام ذخيرة الناتو252.00 (36,550)315.00 (45,687)الضغط المسجل في برميل تصميم CIP في منتصف العلبة
12.7  ملم ( 12.7×99 ملم ناتو )مصمم لاستخدام ذخيرة الناتو417.00 (60,481)521.30 (75,608)يتم تسجيل الضغط في أسطوانة EPVAT المصممة وفقًا لمعايير الناتو باستخدام محول الطاقة Kistler 6215 أو محول الطاقة HPI GP6 أو بواسطة معدات وفقًا لمتطلبات CIP
جميع أنواع ذخائر الأسلحة الصغيرة الأخرى المستخدمة في أسلحة "غير تابعة لحلف الناتو".كما هو محدد في تشريعات برنامج الاستثمار الرأسمالي الحالية.كما هو محدد في تشريعات CIP الحالية

تُعدّ متطلبات ضغط الذخيرة التجريبية المذكورة أعلاه، والمُحددة من قِبل وزارة الدفاع البريطانية، لعياري 9 ملم و12.7 ملم، أعلى من متطلبات ضغط الذخيرة التجريبية الحالية (2008) الصادرة عن لجنة معايير التدريب والاختبار ( CIP ) للعيار المدني المُكافئ 9 ملم بارابيلوم ( بحد أقصى 235 ميجا باسكال / (34,083 رطل/بوصة مربعة) و .50 براوننج ( بحد أقصى 370 ميجا باسكال / (53,663 رطل/بوصة مربعة)). [ 13 ] [ 14 ] ويمكن اعتبار ذخيرة الناتو عيار 9×19 ملم و12.7×99 ملم ذخيرة ذات ضغط زائد.

على عكس إجراءات اختبار CIP المدنية، تتطلب إجراءات اختبار EPVAT الخاصة بحلف الناتو لعيارات الناتو (باستثناء 9×19 ملم) تركيب مستشعر الضغط أو المحول أمام فوهة الخرطوشة. وتكمن ميزة هذا التركيب في عدم الحاجة إلى ثقب غلاف الخرطوشة لتركيب المحول. فالثقب قبل الإطلاق عملية تستغرق وقتًا طويلاً (إذ يُعدّ ضمان الجودة السريع وتوفير التغذية الراجعة للإنتاج أمرًا بالغ الأهمية خلال عملية تصنيع الذخيرة). أما عيب هذا التركيب فهو ارتفاع الضغط بسرعة أكبر بكثير مما هو عليه في غلاف الخرطوشة المثقوب. وهذا يُسبب تذبذبات عالية التردد لمستشعر الضغط (حوالي 200 كيلوهرتز لمحول Kistler 6215)، مما يستدعي استخدام ترشيح إلكتروني، مع ما يترتب على ذلك من تأثير على التوافقيات المنخفضة حيث توجد ذروة، مما يُسبب خطأً طفيفًا في القياس. هذا الخطأ الطفيف ليس مفهومًا دائمًا، مما يُثير نقاشًا واسعًا حول رتبة المرشح، وتردد القطع، ونوعه ( بيسل أو باتروورث ). [ 15 ]

بما أن معيار اختبار الإثبات EPVAT التابع لحلف الناتو يستخدم معايير اختبار إثبات مختلفة تقنيًا عن تلك المستخدمة في معياري SAAMI وCIP، فلا يمكن مقارنة ضغوط EPVAT مباشرةً بضغوط SAAMI وCIP. [ 16 ] [ 17 ]
