إنفيديا تسلا

إنفيديا تسلا هو الاسم السابق لسلسلة منتجات طورتها شركة إنفيديا لمعالجة البيانات المتدفقة أو وحدات معالجة الرسومات للأغراض العامة (GPGPU)، وقد سُميت تيمناً بالمهندس الكهربائي الرائد نيكولا تسلا . بدأت هذه المنتجات باستخدام وحدات معالجة الرسومات من سلسلة G80 ، واستمرت في مواكبة إصدار الرقاقات الجديدة. وهي قابلة للبرمجة باستخدام واجهات برمجة التطبيقات CUDA أو OpenCL .

تنافست مجموعة منتجات Nvidia Tesla مع خطوط AMD Radeon Instinct و Intel Xeon Phi الخاصة ببطاقات التعلم العميق ووحدات معالجة الرسومات.

أوقفت شركة إنفيديا استخدام علامة تسلا التجارية في مايو 2020، وذلك على ما يبدو بسبب احتمال حدوث لبس مع علامة السيارات . ^{[ 1 ]} وتحمل وحدات معالجة الرسومات الجديدة الخاصة بها علامة إنفيديا لوحدات معالجة الرسومات لمراكز البيانات ^{[ 2 ]} كما هو الحال في وحدة معالجة الرسومات A100 المبنية على معمارية أمبير . ^{[ 3 ]}

تتميز خوادم Nvidia DGX بوحدات معالجة الرسومات Nvidia GPGPUs.

ملخص

بفضل قدرتها الحاسوبية التي تفوق بكثير قدرة المعالجات الدقيقة التقليدية ، استهدفت منتجات تسلا سوق الحوسبة عالية الأداء . ^{[ 4 ]} اعتبارًا من عام 2012،تُشغل معالجات Nvidia Tesla بعضًا من أسرع أجهزة الكمبيوتر العملاقة في العالم ، بما في ذلك Summit في مختبر أوك ريدج الوطني و Tianhe-1A في تيانجين ، الصين .

على عكس بطاقات GeForce الاستهلاكية من Nvidia وبطاقات Quadro الاحترافية من Nvidia ، لم تكن بطاقات Tesla في الأصل قادرة على إخراج الصور إلى شاشة عرض . ومع ذلك، تضمنت منتجات Tesla من الفئة C الأخيرة منفذ DVI ثنائي الوصلة. ^{[ 5 ]}

التطبيقات

تُستخدم منتجات تسلا بشكل أساسي في عمليات المحاكاة والحسابات واسعة النطاق (وخاصة حسابات الفاصلة العائمة)، وفي توليد الصور عالية الجودة للمجالات المهنية والعلمية. ^{[ 6 ]}

في عام 2013، شكلت صناعة الدفاع أقل من سدس مبيعات تسلا، لكن سوميت غوبتا توقع زيادة المبيعات لسوق الاستخبارات الجغرافية المكانية . ^{[ 7 ]}

شريحة Nvidia Tesla P100

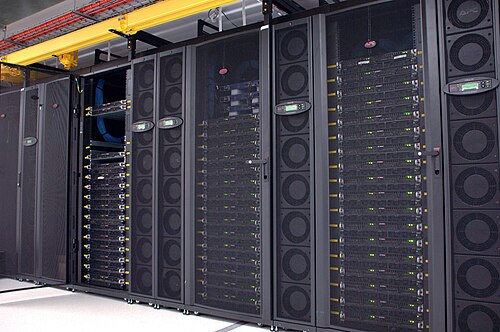

خوادم تستخدم مجموعة وحدات معالجة الرسومات Nvidia Tesla

تحديد

نموذج	البنية الدقيقة	يطلق	جوهر	تردد المعالج ( ميجاهرتز )	مؤثرات التظليل			ذاكرة					قوة المعالجة ( تيرافلوبس ) ^{[ أ ]}			قدرة الحوسبة لـ CUDA ^{[ ب ]}	TDP (W)	ملاحظات، عامل الشكل
نموذج	البنية الدقيقة	يطلق	جوهر	تردد المعالج ( ميجاهرتز )	التكوين الأساسي ^{[ ج ]}	تردد الساعة الأساسي ( ميجاهرتز )	أقصى تردد معزز ( ميجاهرتز ) ^{[ يوم ]}	نوع الحافلة	عرض ناقل البيانات ( بت )	الحجم ( جيجابايت )	الساعة ( MT/s )	عرض النطاق الترددي ( جيجابايت /ثانية)	تجميع Tensor Core FP32 بنصف الدقة	الدقة المفردة (MAD أو FMA )	الدقة المزدوجة ( FMA )	قدرة الحوسبة لـ CUDA ^{[ ب ]}	TDP (W)	ملاحظات، عامل الشكل
وحدة الحوسبة C870 GPU ^{[ هـ ]}	تسلا	2 مايو 2007	1× G80	600	128:32 :24:0:0 (16)	1350	غير متوفر	GDDR3	384	1.5	1600	76.8	لا	0.3456	لا	1.0	170.9	وحدة معالجة الرسومات الداخلية PCIe (كاملة الارتفاع، ثنائية الفتحة)
جهاز كمبيوتر مكتبي D870 ^{[ هـ ]}		2 مايو 2007	2× G80	600	2× 128:32 :24:0:0 (16)	1350	غير متوفر	GDDR3	2× 384	2× 1.5	1600	2× 76.8	لا	0.6912	لا	1.0	520	وحدات معالجة الرسومات الخارجية المثبتة على سطح المكتب أو في رف 3U
خادم الحوسبة S870 GPU ^{[ هـ ]}		2 مايو 2007	4× G80	600	4× 128:32 :24:0:0 (16)	1350	غير متوفر	GDDR3	4× 384	4× 1.5	1600	4× 76.8	لا	1.382	لا	1.0		وحدات معالجة الرسومات الخارجية المثبتة على رف 1U ، تتصل عبر منفذي PCIe (×16)
وحدة الحوسبة C1060 GPU ^{[ f ]}		9 أبريل 2009	1× GT200	602	240:80 :32:0:0 (30)	1296 ^{[ 9 ]}	غير متوفر	GDDR3	512	4	1600	102.4	لا	0.6221	0.07776	1.3	187.8	وحدة معالجة الرسومات الداخلية PCIe (كاملة الارتفاع، ثنائية الفتحة)
خادم الحوسبة S1070 GPU "تكوين 400" ^{[ f ]}		1 يونيو 2008	4× GT200	602	4× 240:80 :32:0:0 (30)	1296	غير متوفر	GDDR3	4× 512	4× 4	1538.4	4× 98.5	لا	2.488	0.311	1.3	800	وحدات معالجة الرسومات الخارجية المثبتة على رف 1U ، تتصل عبر منفذي PCIe (×8 أو ×16)
خادم الحوسبة S1070 GPU "تكوين 500" ^{[ f ]}		1 يونيو 2008	4× GT200	602	4× 240:80 :32:0:0 (30)	1440	غير متوفر	GDDR3	4× 512	4× 4	1538.4	4× 98.5	لا	2.765	0.3456	1.3	800
خادم الحوسبة S1075 GPU ^{[ f ]}^{[ 10 ]}		1 يونيو 2008	4× GT200	602	4× 240:80 :32:0:0 (30)	1440	غير متوفر	GDDR3	4× 512	4× 4	1538	4× 98.5	لا	2.765	0.3456	1.3		وحدات معالجة الرسومات الخارجية المثبتة على رف 1U ، تتصل عبر منفذ PCIe واحد (×8 أو ×16)
نظام الحوسبة المرئية Quadro Plex 2200 D2 ^{[ g ]}		25 يوليو 2008	2× GT200GL	648	2× 240:80 :32:0:0 (30)	1296	غير متوفر	GDDR3	2 × 512	2× 4	1600	2× 102.4	لا	1.244	0.1555	1.3		وحدات معالجة رسومات خارجية تُركّب على سطح المكتب أو في رف 3U مزودة بأربعة منافذ DVI ثنائية الوصلة.
نظام الحوسبة المرئية Quadro Plex 2200 S4 ^{[ g ]}		25 يوليو 2008	4× GT200GL	648	4× 240:80 :32:0:0 (30)	1296	غير متوفر	GDDR3	4× 512	4× 4	1600	4× 102.4	لا	2.488	0.311	1.3	1200	وحدات معالجة الرسومات الخارجية المثبتة على رف 1U ، تتصل عبر منفذي PCIe (×8 أو ×16)
وحدة الحوسبة C2050 GPU ^{[ 11 ]}	فيرمي	25 يوليو 2011	1× GF100	575	448:56 :48:0:0 (14)	1150	غير متوفر	GDDR5	384	3 ^{[ ساعة ]}	3000	144	لا	1.030	0.5152	2.0	247	وحدة معالجة الرسومات الداخلية PCIe (كاملة الارتفاع، ثنائية الفتحة)
وحدة الحوسبة M2050 GPU ^{[ 12 ]}		25 يوليو 2011	1× GF100	575	448:56 :48:0:0 (14)	1150	غير متوفر	GDDR5	384	3 ^{[ ساعة ]}	3092	148.4	لا	1.030	0.5152	2.0	225
وحدة الحوسبة C2070 GPU ^{[ 11 ]}		25 يوليو 2011	1× GF100	575	448:56 :48:0:0 (14)	1150	غير متوفر	GDDR5	384	6 ^{[ ساعة ]}	3000	144	لا	1.030	0.5152	2.0	247	وحدة معالجة الرسومات الداخلية PCIe (كاملة الارتفاع، ثنائية الفتحة)
وحدة الحوسبة C2075 GPU ^{[ 13 ]}		25 يوليو 2011					غير متوفر				3000	144	لا				225
وحدة معالجة الرسومات M2070/M2070Q ^{[ 14 ]}		25 يوليو 2011					غير متوفر				3132	150.3	لا				225
وحدة الحوسبة M2090 GPU ^{[ 15 ]}		25 يوليو 2011	1× GF110	650	512:64 :48:0:0 (16)	1300	غير متوفر	GDDR5	384	6 ^{[ ساعة ]}	3700	177.6	لا	1.331	0.6656	2.0	225	وحدة معالجة الرسومات الداخلية PCIe (كاملة الارتفاع، ثنائية الفتحة)
خادم الحوسبة S2050 GPU		25 يوليو 2011	4× GF100	575	4× 448:56 :48:0:0 (14)	1150	غير متوفر	GDDR5	4× 384	4× 3 ^{[ ساعة ]}	3000	4× 148.4	لا	4.122	2.061	2.0	900	وحدات معالجة الرسومات الخارجية المثبتة على رف 1U ، تتصل عبر منفذي PCIe (×8 أو ×16)
خادم الحوسبة S2070 GPU		25 يوليو 2011	4× GF100	575	4× 448:56 :48:0:0 (14)	1150	غير متوفر	GDDR5	4× 384	4× 6 ^{[ ساعة ]}	3000	4× 148.4	لا	4.122	2.061	2.0	900
مسرع وحدة معالجة الرسومات K10 ^{[ 16 ]}	كيبلر	1 مايو 2012	2× GK104	غير متوفر	2× 1536:138 :32:0:0 (8)	745	؟	GDDR5	2 × 256	2× 4	5000	2× 160	لا	4.577	0.1907	3.0	225	وحدة معالجة الرسومات الداخلية PCIe (كاملة الارتفاع، ثنائية الفتحة)
معالج الرسوميات K20 ^{[ 17 ]}^{[ 18 ]}		12 نوفمبر 2012	1× GK110	غير متوفر	2496:208 :40:0:0 (13)	706	758	GDDR5	320	5	5200	208	لا	3.524	1.175	3.5	225	وحدة معالجة الرسومات الداخلية PCIe (كاملة الارتفاع، ثنائية الفتحة)
مسرع وحدة معالجة الرسومات K20X ^{[ 19 ]}		12 نوفمبر 2012	1× GK110	غير متوفر	2688:224 :48:0:0 (14)	732	؟	GDDR5	384	6	5200	250	لا	3.935	1.312	3.5	235	وحدة معالجة الرسومات الداخلية PCIe (كاملة الارتفاع، ثنائية الفتحة)
مسرع وحدة معالجة الرسومات K40 ^{[ 20 ]}		8 أكتوبر 2013	1× GK110B	غير متوفر	2880:240 :48:0:0 (15)	745	875	GDDR5	384	12 ^{[ ساعة ]}	6000	288	لا	4.291–5.040	1.430–1.680	3.5	235	وحدة معالجة الرسومات الداخلية PCIe (كاملة الارتفاع، ثنائية الفتحة)
مسرع وحدة معالجة الرسومات K80 ^{[ 21 ]}		17 نوفمبر 2014	2× GK210	غير متوفر	2× 2496:208 :48:0:0 (13)	560	875	GDDR5	2× 384	2× 12	5000	2× 240	لا	5.591–8.736	1.864–2.912	3.7	300	وحدة معالجة الرسومات الداخلية PCIe (كاملة الارتفاع، ثنائية الفتحة)
مسرع وحدة معالجة الرسومات M4 ^{[ 22 ]}^{[ 23 ]}	ماكسويل	10 نوفمبر 2015	1× GM206	غير متوفر	1024:64 :32:0:0 (8)	872	1072	GDDR5	128	4	5500	88	لا	1.786–2.195	0.05581–0.06861	5.2	50–75	وحدة معالجة الرسومات الداخلية PCIe (نصف الارتفاع، فتحة واحدة)
مسرع وحدة معالجة الرسومات M6 ^{[ 24 ]}		30 أغسطس 2015	1× GM204-995-A1	غير متوفر	1536:96 :64:0:0 (12)	722	1051	GDDR5	256	8	4600	147.2	لا	2.218–3.229	0.0693–0.1009	5.2	75–100	وحدة معالجة الرسومات الداخلية MXM
مسرع وحدة معالجة الرسومات M10 ^{[ 25 ]}		18 مايو 2016	4× GM107	غير متوفر	4× 640:40 :16:0:0 (5)	1033	؟	GDDR5	4× 128	4× 8	5188	4× 83	لا	5.289	0.1653	5.2	225	وحدة معالجة الرسومات الداخلية PCIe (كاملة الارتفاع، ثنائية الفتحة)
مسرع وحدة معالجة الرسومات M40 ^{[ 23 ]}^{[ 26 ]}		10 نوفمبر 2015	1× GM200	غير متوفر	3072:192 :96:0:0 (24)	948	1114	GDDR5	384	12 أو 24	6000	288	لا	5.825–6.844	0.182–0.2139	5.2	250	وحدة معالجة الرسومات الداخلية PCIe (كاملة الارتفاع، ثنائية الفتحة)
مسرع وحدة معالجة الرسومات M60 ^{[ 27 ]}		30 أغسطس 2015	2× GM204-895-A1	غير متوفر	2× 2048:128 :64:0:0 (16)	899	1178	GDDR5	2 × 256	2× 8	5000	2× 160	لا	7.365–9.650	0.2301–0.3016	5.2	225–300	وحدة معالجة الرسومات الداخلية PCIe (كاملة الارتفاع، ثنائية الفتحة)
مسرع وحدة معالجة الرسومات P4 ^{[ 28 ]}	باسكال	13 سبتمبر 2016	1× GP104	غير متوفر	2560:160 :64:0:0 (20)	810	1063	GDDR5	256	8	6000	192.0	لا	4.147–5.443	0.1296–0.1701	6.1	50–75	بطاقة PCIe
مسرع وحدة معالجة الرسومات P6 ^{[ 29 ]}^{[ 30 ]}		24 مارس 2017	1× GP104-995-A1	غير متوفر	2048:128 :64:0:0 (16)	1012	1506	GDDR5	256	16	3003	192.2	لا	6.169	0.1928	6.1	90	بطاقة MXM
مسرع وحدة معالجة الرسومات P40 ^{[ 28 ]}		13 سبتمبر 2016	1× GP102	غير متوفر	3840:240 :96:0:0 (30)	1303	1531	GDDR5	384	24	7200	345.6	لا	10.01–11.76	0.3127–0.3674	6.1	250	بطاقة PCIe
مسرع وحدة معالجة الرسومات P100 (الميزانين) ^{[ 31 ]}^{[ 32 ]}		5 أبريل 2016	1× GP100-890-A1	غير متوفر	3584:224 :96:0:0 (56)	1328	1480	HBM2	4096	16	1430	732	لا	9.519–10.61	4.760–5.304	6.0	300	بطاقة SXM
مسرع وحدة معالجة الرسومات P100 ( بطاقة 16 جيجابايت) ^{[ 33 ]}		20 يونيو 2016	1× GP100	غير متوفر		1126	1303		4096	16		732	لا	8.071‒9.340	4.036‒4.670		250	بطاقة PCIe
مُسرِّع وحدة معالجة الرسومات P100 ( بطاقة 12 جيجابايت) ^{[ 33 ]}		20 يونيو 2016	1× GP100	غير متوفر		1126	1303		3072	12		549	لا	8.071‒9.340	4.036‒4.670		250	بطاقة PCIe
مسرع وحدة معالجة الرسومات V100 (الميزانين) ^{[ 34 ]}^{[ 35 ]}^{[ 36 ]}	فولتا	10 مايو 2017	1× GV100-895-A1	غير متوفر	5120:320 :128:640:0 (80)	مجهول	1455	HBM2	4096	16 أو 32	1750	900	119.2	14.90	7.450	7.0	300	بطاقة SXM
مسرع وحدة معالجة الرسومات V100 (بطاقة PCIe) ^{[ 34 ]}^{[ 35 ]}^{[ 36 ]}		21 يونيو 2017	1× GV100	غير متوفر		مجهول	1370			16 أو 32	1750	900	112.2	14.03	7.014		250	بطاقة PCIe
مُسرِّع وحدة معالجة الرسومات V100 (بطاقة PCIe FHHL)		27 مارس 2018	1× GV100	غير متوفر		937	1290			16	1620	829.4	105.7	13.21	6.605		250	بطاقة PCIe FHHL
مسرع وحدة معالجة الرسومات T4 (بطاقة PCIe) ^{[ 37 ]}^{[ 38 ]}	تورينج	12 سبتمبر 2018	1× TU104-895-A1	غير متوفر	2560:160 :64:320:40 (40)	585	1590	GDDR6	256	16	5000	320	64.8	8.1	مجهول	7.5	70	بطاقة PCIe
مسرع وحدة معالجة الرسومات A2 (بطاقة PCIe) ^{[ 39 ]}	أمبير	10 نوفمبر 2021	1× GA107	غير متوفر	1280:40 :32:40:10 (10)	1440	1770	GDDR6	128	16	6252	200	18.12	4.531	0.14	8.6	40–60	بطاقة PCIe (نصف الارتفاع، فتحة واحدة)
مسرع وحدة معالجة الرسومات A10 (بطاقة PCIe) ^{[ 40 ]}		12 أبريل 2021	1× GA102-890-A1	غير متوفر	9216:288 :96:288:72 (72)	885	1695	GDDR6	384	24	6252	600	125.0	31.24	0.976	8.6	150	بطاقة PCIe (فتحة واحدة)
مسرع وحدة معالجة الرسومات A16 (بطاقة PCIe) ^{[ 41 ]}		12 أبريل 2021	4× GA107	غير متوفر	4× 1280:40 :32:40:10 (10)	885	1695	GDDR6	4× 128	4× 16	7242	4× 200	4x 18.43	4 × 4.608	1.085	8.6	250	بطاقة PCIe (فتحة مزدوجة)
مسرع وحدة معالجة الرسومات A30 (بطاقة PCIe) ^{[ 42 ]}		12 أبريل 2021	1× GA100	غير متوفر	3584:224 :96:224:0 (56)	930	1440	HBM2	3072	24	1215	933.1	165.1	10.32	5.161	8.0	165	بطاقة PCIe (فتحة مزدوجة)
مسرع وحدة معالجة الرسومات A40 (بطاقة PCIe) ^{[ 43 ]}		5 أكتوبر 2020	1× GA102	غير متوفر	10752:336 :112:336:84 (84)	1305	1740	GDDR6	384	48	7248	695.8	149.7	37.42	1.168	8.6	300	بطاقة PCIe (فتحة مزدوجة)
مسرع وحدة معالجة الرسومات A100 (بطاقة PCIe) ^{[ 44 ]}^{[ 45 ]}		14 مايو 2020 ^{[ 46 ]}	1× GA100-883AA-A1	غير متوفر	6912:432 :160:432:0 (108)	765	1410	HBM2	5120	40 أو 80	1215	1555	312.0	19.5	9.7	8.0	250	بطاقة PCIe (فتحة مزدوجة)
مسرع وحدة معالجة الرسومات H100 (بطاقة PCIe) ^{[ 47 ]}	هوبر	22 مارس 2022 ^{[ 48 ]}	1× GH100 ^{[ 49 ]}	غير متوفر	14592:456 :24:456:0 (114)	1065	1755 كودا 1620 تي سي	HBM2E	5120	80	1000	2039	756.4	51.2	25.6	9.0	350	بطاقة PCIe (فتحة مزدوجة)
مُسرِّع وحدة معالجة الرسومات H100 (بطاقة SXM)		22 مارس 2022 ^{[ 48 ]}	1× GH100 ^{[ 49 ]}	غير متوفر	16896:528 :24:528:0 (132)	1065	1980 CUDA 1830 TC	HBM3	5120	64 أو 80 أو 96	1500	3352	989.4	66.9	33.5	9.0	700	بطاقة SXM
مسرع وحدة معالجة الرسومات H200 (بطاقة PCIe) ^{[ 50 ]}		18 نوفمبر 2024 ^{[ 51 ]}	1× GH100	غير متوفر		1365	1785	HBM3E	5120	141	1313	3360	835	60.32	30.16	9.0	600	بطاقة PCIe (فتحة مزدوجة)
مُسرِّع وحدة معالجة الرسومات H200 (بطاقة SXM)		18 نوفمبر 2024 ^{[ 51 ]}	1× GH100	غير متوفر		1590	1980	HBM3E	5120	141	1313	3360	989	66.91	33.45	9.0	700	بطاقة SXM
مُسرِّع وحدة معالجة الرسومات H800 (بطاقة SXM)		21 مارس 2023 ^{[ 52 ]}	1× GH100	غير متوفر		1095	1755	HBM3	5120	80	1313	3360	غير متوفر	59.3	29.65	9.0	700	بطاقة SXM
مسرع وحدة معالجة الرسومات L40 ^{[ 53 ]}	آدا لوفليس	13 أكتوبر 2022	1× AD102 ^{[ 54 ]}	غير متوفر	18176:568 :192:568:142 (142)	735	2490	GDDR6	384	48	2250	864	362.1	90.52	1.414	8.9	300	بطاقة PCIe (فتحة مزدوجة)
مسرع وحدة معالجة الرسومات L4 ^{[ 55 ]}^{[ 56 ]}	آدا لوفليس	21 مارس 2023 ^{[ 57 ]}	1x AD104 ^{[ 58 ]}	غير متوفر	7424:240 :80:240:0 (60)	795	2040	GDDR6	192	24	1563	300	121.0	30.3	0.49	8.9	72	بطاقة HHHL ذات فتحة PCIe واحدة
مسرع وحدة معالجة الرسومات B100 ^{[ 59 ]}	بلاكويل	لم يتم إصداره مطلقاً	2× GB102	غير متوفر	16896:528 :24:528:0 (132)	700	975	HBM3E	8192	192	2000	8000	131.8	32.95	16.47	10.1	1000	بطاقة SXM
مسرع وحدة معالجة الرسومات B200 ^{[ 60 ]}		نوفمبر 2024	2× GB100	غير متوفر	18944:592 :24:592:0 (148)	700	1965 CUDA 1830 TC	HBM3E	8192	180	2000	8000	1191.2	74.45	37.22	10.0	1000	بطاقة SXM
مسرع وحدة معالجة الرسومات B300 ^{[ 61 ]}		11 سبتمبر 2025	2× GB110	غير متوفر	18944:592 :24:592:0 (148)	1665	2032	HBM3E	8192	288	2000	8000	1231.8	76.99	1.2029	10.3	1400	بطاقة SXM

ملحوظات

↑ لحساب قوة المعالجة، راجع Tesla (microarchitecture)#Performance ، أو Fermi (microarchitecture)#Performance ، أو Kepler (microarchitecture)#Performance ، أو Maxwell (microarchitecture)#Performance ، أو Pascal (microarchitecture)#Performance . يحدد نطاق الأرقام الحد الأدنى والحد الأقصى لقوة المعالجة عند تردد الساعة الأساسي وتردد الساعة المعزز الأقصى على التوالي.
↑ إصدار البنية الأساسية وفقًا لدليل برمجة CUDA .
↑ معالجات التظليل الرئيسية: وحدة رسم الخرائط النسيجية : وحدات إخراج العرض : نوى الموتر : نوى تتبع الأشعة (معالجات متعددة متدفقة)
↑ خاصية GPU Boost هي ميزة افتراضية تزيد من سرعة الساعة الأساسية مع الحفاظ على استهلاك الطاقة ضمن حدود ميزانية الطاقة المحددة مسبقًا للبطاقة. تتوفر سرعات تعزيز متعددة، ولكن هذا الجدول يسرد أعلى سرعة تدعمها كل بطاقة.^{[ 8 ]}
1 2 3 المواصفات غير المحددة من قبل Nvidia يُفترض أنها تستند إلى GeForce 8800 GTX
1 2 3 4 المواصفات غير المحددة من قبل Nvidia يُفترض أنها تستند إلى GeForce GTX 280
1 2 المواصفات غير المحددة من قبل Nvidia يفترض أنها تستند إلى Quadro FX 5800
1 2 3 4 5 6 عند تفعيل خاصية تصحيح الأخطاء (ECC)، يتم استخدام جزء من الذاكرة المخصصة لبتات تصحيح الأخطاء، مما يقلل من ذاكرة المستخدم المتاحة بنسبة 12.5%. (على سبيل المثال، ذاكرة إجمالية 4 جيجابايت توفر 3.5 جيجابايت من ذاكرة المستخدم المتاحة).
