مصفوفة شبكية من الدبابيس

مصفوفة شبكة الدبابيس بتقنية التوصيل المقلوب (FC-PGA أو FCPGA) هي نوع من مصفوفات شبكة الدبابيس حيث يكون وجه الرقاقة متجهًا للأسفل على سطح الركيزة مع بقاء الجزء الخلفي منها مكشوفًا. وهذا يسمح للرقاقة بالتلامس المباشر مع المشتت الحراري أو آلية التبريد الأخرى.

تم طرح وحدات المعالجة المركزية FC-PGA بواسطة شركة Intel في عام 1999، لمعالجات Pentium III و Celeron ذات النواة Coppermine ^{[ 2 ]} القائمة على Socket 370 ، وتم إنتاجها حتى Socket G3 في عام 2013. تتناسب معالجات FC-PGA مع مقابس اللوحة الأم ذات قوة الإدخال الصفرية (ZIF) ؛ كما استخدمت AMD حزمًا مماثلة.

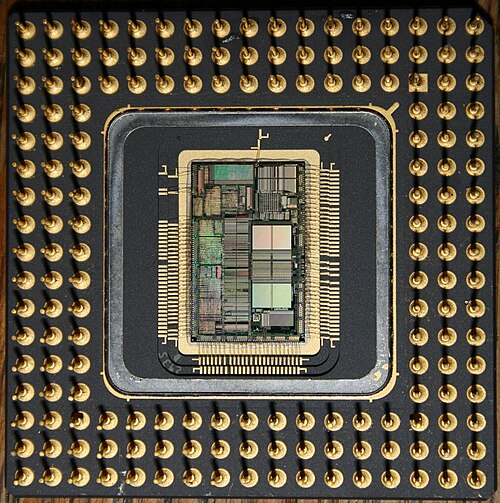

مصفوفة شبكة الدبابيس الخزفية (CPGA) هي نوع من أنواع التغليف المستخدمة في الدوائر المتكاملة . يعتمد هذا النوع من التغليف على ركيزة خزفية مزودة بدبابيس مرتبة في شبكة. من بين وحدات المعالجة المركزية التي تستخدم تغليف CPGA معالجات AMD Athlon من نوع Socket A ومعالجات Duron .

استخدمت AMD تقنية CPGA في معالجات Athlon وDuron المبنية على مقبس A، بالإضافة إلى بعض معالجات AMD المبنية على مقبس AM2 و AM2+ . ورغم استخدام مصنّعين آخرين لأشكال مشابهة، إلا أنها لا تُعرف رسميًا باسم CPGA. يعتمد هذا النوع من التغليف على ركيزة خزفية مزودة بدبابيس مرتبة في مصفوفة.

•
  معالج دقيق VIA C3 بتردد 1.2  جيجاهرتز في غلاف خزفي
•

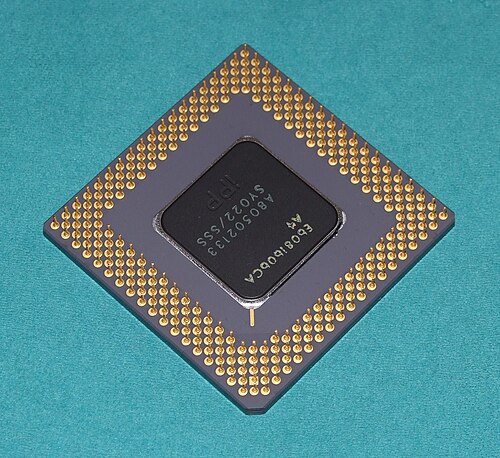

  شريحة بنتيوم بسرعة 133  ميجاهرتز في غلاف سيراميكي

مصفوفة شبكة الدبابيس العضوية (OPGA) هي نوع من أنواع التوصيل للدوائر المتكاملة ، وخاصة وحدات المعالجة المركزية ، حيث يتم توصيل رقاقة السيليكون بلوحة مصنوعة من البلاستيك العضوي والتي يتم اختراقها بواسطة مجموعة من الدبابيس التي تقوم بالتوصيلات اللازمة بالمقبس .

•

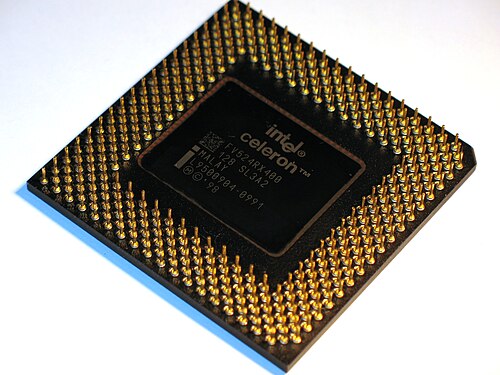

  الجانب السفلي لمعالج Celeron -400 في مصفوفة PPGA
•
  معالج OPGA. لاحظ اللون البني - العديد من مكونات OPGA ملونة باللون الأخضر. تقع الرقاقة في مركز الجهاز، والدوائر الرمادية الأربع عبارة عن فواصل إسفنجية لتخفيف الضغط عن الرقاقة الناتج عن المشتت الحراري.

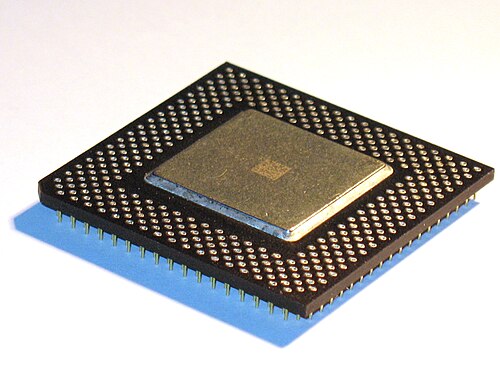

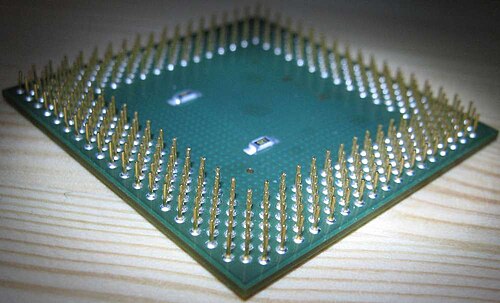

استخدمت شركة إنتل تقنية تغليف مصفوفة شبكة الدبابيس البلاستيكية (PPGA) لمعالجات سيليرون ذات النواة ميندوسينو من الطرازات المتأخرة والمبنية على مقبس 370. ^{[ 3 ]} كما استخدمت بعض المعالجات التي سبقت مقبس 8 عامل شكل مشابه، على الرغم من أنها لم تُعرف رسميًا باسم PPGA.

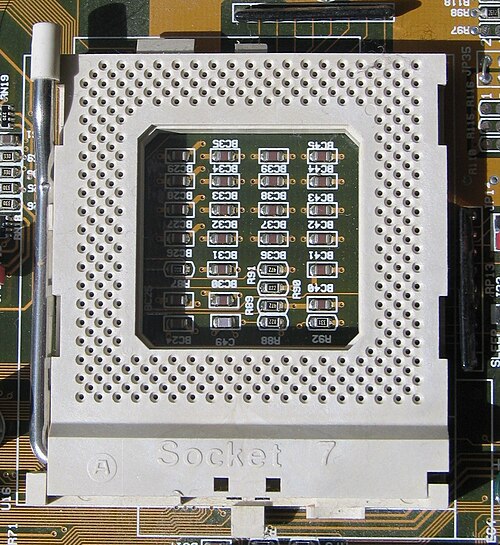

تستخدم معالجات إنتل المبنية على مقبس 5 ومقبس 7 مصفوفة شبكة الدبابيس المتداخلة (SPGA) . أما مقبس 8 فقد استخدم تخطيط SPGA جزئيًا على نصف المعالج.

يتكون هذا النوع من مصفوفتين مربعتين من الأطراف، متباعدتين في كلا الاتجاهين بمقدار نصف المسافة الدنيا بين الأطراف في إحدى المصفوفتين. بعبارة أخرى: ضمن حدود مربعة، تُشكّل الأطراف شبكة مربعة قطرية . عادةً ما يوجد قسم في مركز العبوة خالٍ من الأطراف. تُستخدم عبوات SPGA عادةً في الأجهزة التي تتطلب كثافة أطراف أعلى مما توفره عبوات PGA، مثل المعالجات الدقيقة .

مصفوفة الشبكة ذات المسامير (SGA) هي عبارة عن حزمة رقائق إلكترونية ذات دبابيس قصيرة، تُستخدم في تقنية التثبيت السطحي . وقد طُوّرت مصفوفة الشبكة ذات المسامير البوليمرية أو البلاستيكية بشكل مشترك من قِبل مركز الإلكترونيات الدقيقة المشترك بين الجامعات (IMEC) ومختبر تكنولوجيا الإنتاج التابع لشركة سيمنز . ^{[ 4 ] [ 5 ]}

استُخدمت مصفوفة دبابيس الشبكة المُصغّرة في معالجات Intel Core i3/5/7 المحمولة ذات المقابس، وتتميز بمسافة مُصغّرة بين الدبابيس تبلغ 1  مم، ^{[ 6 ]} مقارنةً  بمسافة 1.27 مم المستخدمة في معالجات AMD الحديثة ومعالجات Intel القديمة. وتُستخدم هذه المصفوفة في مقابس G1 و G2 و G3 .
