مؤامرة لحم الخنزير

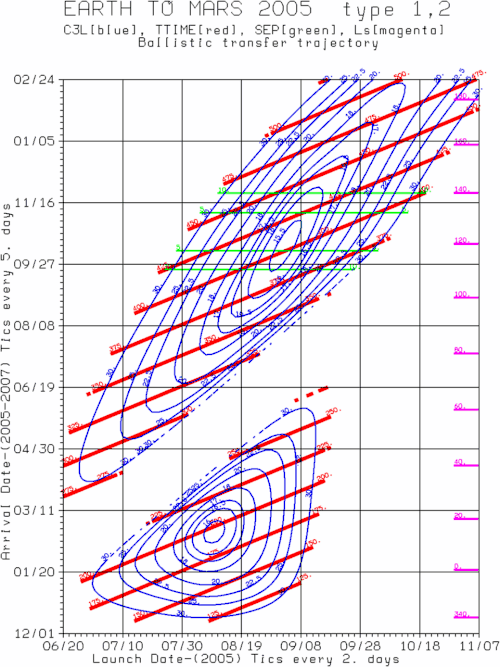

في ميكانيكا المدارات ، يُعرف مخطط "شريحة لحم الخنزير" (أو مخطط "شريحة لحم الخنزير ") بأنه رسم بياني يُظهر منحنيات مستوى الطاقة المميزة المتساوية (C3 ₎ مقابل مجموعات من تاريخ الإطلاق وتاريخ الوصول لرحلة بين الكواكب. ^{[ 1 ]} يُظهر المخطط نطاقات الطاقة المميزة في المناطق المحيطة بالنقاط الدنيا المحلية ، والتي تُشبه شكل شريحة لحم الخنزير.

من خلال فحص نتائج مخطط "بوركشوب"، يستطيع المهندسون تحديد الوقت الأمثل لإطلاق مركبة فضائية ( نافذة الإطلاق ) بما يتوافق مع قدراتها. ^{[ 2 ]} يُمثل منحنى "بوركشوب" قيمة ثابتة لـ C3 _، بينما يُمثل مركزه القيمة الدنيا المثلى لـ C3 _. وقد حُلت العناصر المدارية للحل، حيث تمثل القيم الثابتة تاريخ المغادرة وتاريخ الوصول ومدة الرحلة، رياضيًا لأول مرة عام 1761 على يد يوهان هاينريش لامبرت ، وتُعرف هذه المعادلة عمومًا باسم مسألة (أو نظرية) لامبرت . ^{[ 1 ]}

يمكن حساب الشكل العام للطاقة المميزة على النحو التالي:

$${\displaystyle C_{3}=v_{\infty }^{2}\,\!}$$

أين${\textstyle v_{\infty }\,}$هي السرعة المدارية عندما تقترب المسافة المدارية من اللانهاية. لاحظ أن الطاقة الحركية هي${\textstyle {\frac {1}{2}}mv^{2}}$، في الواقع، C ₃ يساوي ضعف مقدار طاقة المدار النوعية ،${\textstyle \epsilon }$، من الكائن المُفلت.

في إطار برنامج فوياجر ، قام المهندسون في مختبر الدفع النفاث (JPL) برسم حوالي 10000 مسار محتمل باستخدام مخططات بوركشوب، واختاروا منها حوالي 100 مسار مثالي لتحقيق أهداف المهمة. وقد مكّنتهم هذه المخططات من تقليل أو إلغاء أي اصطدامات مع الكواكب خلال عطلتي عيد الشكر أو عيد الميلاد ، والتخطيط لإنجاز الأهداف الرئيسية للمهمة قبل نهاية السنة المالية 1981. ^{[ 3 ]}

• مدار
• مسار مكافئ
• مسار زائدي
