التشويش على الرادار والخداع

يُعدّ التشويش والخداع الراداري شكلاً من أشكال التدابير الإلكترونية المضادة، حيث يتم إرسال إشارات ترددات لاسلكية عمداً للتشويش على عمل الرادار عن طريق إغراق جهاز الاستقبال الخاص به بالضوضاء أو المعلومات المضللة. تُعرف المفاهيم التي تُغطي الرادار بإشارات بحيث يتعذر قراءة شاشته عادةً بالتشويش ، بينما تُعرف الأنظمة التي تُنتج إشارات مُربكة أو متناقضة بالخداع ، ولكن من الشائع أيضاً الإشارة إلى جميع هذه الأنظمة بالتشويش.

يوجد نوعان رئيسيان من التشويش الراداري: الميكانيكي والإلكتروني. يعتمد التشويش الميكانيكي على عكس إشارات الراديو المعادية بطرق مختلفة لتوفير إشارات هدف زائفة أو مضللة لمشغل الرادار. أما التشويش الإلكتروني فيعمل عن طريق إرسال إشارات راديو إضافية نحو أجهزة استقبال العدو، مما يصعّب اكتشاف إشارات الهدف الحقيقية، أو يستغل سلوكيات معروفة للأنظمة الآلية، مثل نظام تثبيت الرادار، لتضليل النظام.

يمكن أن تساعد التدابير الإلكترونية المضادة المختلفة (ECCMs) في بعض الأحيان مشغلي الرادار على الحفاظ على اكتشاف الهدف على الرغم من التشويش.

يحدث التشويش الميكانيكي بسبب أجهزة تعكس أو تعيد عكس طاقة الرادار إلى جهاز الرادار، مما ينتج عنه ظهور أهداف وهمية على شاشة المشغل. تشمل أجهزة التشويش الميكانيكي الرقائق المعدنية، والعاكسات الزاوية، والشراك الخداعية.

• تُصنع الرقائق المعدنية من شرائح معدنية بأطوال مختلفة، تعكس ترددات متباينة، لتكوين منطقة واسعة من الإشارات الخاطئة يصعب فيها رصد الهدف الحقيقي. عادةً ما تكون الرقائق الحديثة عبارة عن ألياف زجاجية مطلية بالألومنيوم بأطوال متنوعة. يسمح وزنها الخفيف للغاية وحجمها الصغير بتكوين سحابة كثيفة من التشويش تدوم طويلًا. لا تكون هذه السحابة فعالة إلا في نطاق الرؤية الذي تشغله. إن الحركة البطيئة للرقائق (مقارنةً بالهدف الطائر) تجعل تمييزها سهلًا، نظرًا لغياب تأثير دوبلر . من ناحية أخرى، يمكن للسفن الاستفادة بشكل كبير من سحابة الرقائق بطيئة الحركة. تُطلق السحابة داخل نطاق رؤية السفينة وتتحرك مع الرياح في اتجاه واحد، ثم تهرب السفينة في اتجاه آخر. يجب أن يكون للرقائق (سحابة الرقائق) مقطع عرضي راداري أكبر من الهدف، حتى يتمكن الرادار من تتبعها.
• تُؤدي عاكسات الزوايا نفس وظيفة الرقائق المعدنية، لكنها تختلف عنها فيزيائيًا. عاكسات الزوايا عبارة عن أجسام متعددة الأوجه تُعيد إشعاع طاقة الرادار، في الغالب، باتجاه مصدرها. لا تستطيع الطائرة حمل عدد من عاكسات الزوايا يُعادل ما تحمله من رقائق معدنية.
• الشراك الخداعية هي أجسام طائرة قابلة للمناورة، مصممة لخداع مشغل الرادار وإيهامه بأنها طائرات أو صواريخ حقيقية. ^{[ 1 ]} وهي خطيرة للغاية لأنها تُشوش على الرادار بأهداف وهمية، مما يُسهل على المهاجم الوصول إلى مدى أسلحته وتعطيل الرادار. يمكن تركيب عاكسات زاوية على الشراك الخداعية لجعلها تبدو أكبر من حجمها الحقيقي، مما يُعزز وهم أنها طائرة حقيقية. بعض الشراك الخداعية قادرة على التشويش الإلكتروني أو إسقاط رقائق معدنية. كما أن للشراك الخداعية غرضًا تضحويًا مُتعمدًا، حيث قد يُطلق المدافعون صواريخ موجهة عليها، مما يُستنزف مخزونًا محدودًا من الأسلحة باهظة الثمن التي كان من الممكن استخدامها ضد أهداف حقيقية.

التشويش الإلكتروني هو شكل من أشكال الحرب الإلكترونية، حيث تقوم أجهزة التشويش ببث إشارات متداخلة باتجاه رادار العدو، مما يحجب جهاز الاستقبال بإشارات طاقة عالية التركيز. الأسلوبان الرئيسيان لتقنية التشويش هما تقنيات الضوضاء وتقنيات التكرار. أما أنواع التشويش بالضوضاء فهي ثلاثة: التشويش الموضعي، والتشويش الكاسح، والتشويش المتواصل.

• يحدث التشويش الموضعي عندما يركز جهاز التشويش كامل طاقته على تردد واحد. يؤدي هذا إلى طغيان التشويش على انعكاس إشارة الرادار الأصلية عن الأهداف، ما يُعرف بـ"الانعكاس السطحي"، مما يجعل من المستحيل تحديد الهدف على شاشة الرادار . هذه التقنية فعالة فقط ضد أجهزة الرادار التي تبث على تردد واحد، ويمكن مواجهتها بتغيير التردد أو معايير التشغيل الأخرى، مثل تردد تكرار النبضات (PRF)، بحيث يتوقف جهاز التشويش عن البث على نفس التردد أو في الأوقات المناسبة. مع أن استخدام عدة أجهزة تشويش قد يُشوش على نطاق واسع من الترددات، إلا أن ذلك سيستهلك موارد كثيرة ولن يكون له تأثير يُذكر ضد أجهزة الرادار الحديثة سريعة الاستجابة التي تُغير بثها باستمرار.
• التشويش الكاسح هو تعديل للتشويش الموضعي، حيث يتم تحويل كامل طاقة جهاز التشويش من تردد إلى آخر. ورغم أن هذه الطريقة تتميز بقدرتها على التشويش على ترددات متعددة بسرعة متتالية، إلا أنها لا تؤثر عليها جميعًا في آن واحد، مما يحد من فعالية هذا النوع من التشويش. مع ذلك، وبحسب آلية فحص الأخطاء في الجهاز، قد يؤدي ذلك إلى تعطيل مجموعة واسعة من الأجهزة بشكل فعال.
• التشويش المتواصل هو تعديلٌ للتشويش الكاسح، حيث يُغيّر جهاز التشويش تردداته بسرعة فائقة تجعله يبدو وكأنه مُشعّ ثابت عبر نطاق تردده الكامل . وتكمن ميزته في إمكانية التشويش على ترددات متعددة في آنٍ واحد. ظهر أول جهاز تشويش متواصل فعّال، وهو الكارسينوترون ، في أوائل الخمسينيات، وكان فعّالاً لدرجة أنه اعتُقد أنه سيُعطّل جميع أنظمة الرادار بعيدة المدى. مع ذلك، قد يكون تأثير التشويش محدوداً، لأن ذلك يتطلب من جهاز التشويش توزيع طاقته الكاملة بين هذه الترددات، وبالتالي تقلّ فعاليته ضد كل تردد مع ازدياد عدد الترددات المُغطّاة. وقد ساهم ابتكار رادارات متعددة الترددات فائقة القوة، مثل بلو رايباند، في الحدّ من فعالية الكارسينوترون.
• التشويش الأساسي هو نوع جديد من التشويش الشامل، حيث يتم التشويش على رادار واحد بشكل فعال عند مصدره على جميع الترددات. ومع ذلك، تستمر جميع الرادارات الأخرى في العمل بشكل طبيعي.
• ينتج التشويش النبضي نبضات ضوضاء بفترة زمنية تعتمد على سرعة دوران صاري الرادار، مما يؤدي إلى إنشاء قطاعات محجوبة من اتجاهات أخرى غير اتجاه جهاز التشويش، مما يجعل من الصعب اكتشاف موقع جهاز التشويش.
• يُحدث التشويش النبضي التغطية نبضة ضوضاء قصيرة عند استقبال إشارة الرادار، مما يؤدي إلى إخفاء أي طائرة تحلق خلف جهاز التشويش بكتلة من الضوضاء.
• التشويش الرقمي بذاكرة الترددات الراديوية (DRFM) ، أو تشويش المُكرِّر ، هو تقنية تُستخدم في أجهزة إعادة الإرسال للتلاعب بطاقة الرادار المُستقبَلة وإعادة إرسالها لتغيير الإشارة المُستعادة التي يرصدها الرادار. ^{[ 2 ]} تُتيح هذه التقنية تغيير المدى الذي يرصده الرادار بتغيير تأخير إرسال النبضات، والسرعة التي يرصدها الرادار بتغيير إزاحة دوبلر للإشارة المُرسَلة، أو الزاوية بالنسبة للطائرة باستخدام تقنيات تعديل السعة (AM) للإرسال إلى الفصوص الجانبية للرادار. قد تُسبب الإلكترونيات ومعدات الراديو والهوائيات تشويش DRFM، مما يؤدي إلى ظهور أهداف وهمية، لذا يجب أن يكون توقيت الإشارة مُطابقًا لتوقيت إشارة الرادار المُستقبَلة. من خلال تحليل قوة الإشارة المُستقبَلة من الفصوص الجانبية والخلفية، وبالتالي الحصول على نمط إشعاع هوائي الرادار، يُمكن إنشاء أهداف وهمية في اتجاهات مُختلفة عن اتجاه مصدر التشويش. إذا كانت كل نبضة رادار مُشفَّرة بشكل فريد، فمن غير الممكن إنشاء أهداف في اتجاهات مُختلفة عن اتجاه مصدر التشويش.
• يوفر التشويش المُكرر ذو أخذ العينات المتقطع (ISRJ) نمط تشويش متماسك ضد رادارات النطاق العريض. وباستخدام ISRJ، يمكن لأجهزة التشويش الراداري تقليل معدل أخذ العينات، كما يُمكّن عزل الإرسال والاستقبال المصممين من تقليل عدد الهوائيات. يقوم جهاز التشويش أحادي الهوائي العامل في وضع ISRJ بأخذ عينات دورية، أي أخذ عينات متقطع، ثم يُعيد إرسال جزء من الإشارة المُعترضة. تُشكل إشارة التشويش المتماسكة الناتجة عن ISRJ أهدافًا زائفة متعددة مُتشابهة عند مستقبل الرادار المُستهدف، وقد تسبق بعض هذه الأهداف الزائفة الهدف الحقيقي. ^{[ 3 ] [ 4 ]}
• يستخدم التشويش الخادع تقنيات مثل " سحب بوابة المدى " لكسر قفل الرادار. ^{[ 5 ] [ 6 ]}
• تقنية تعزيز البصمة الرادارية هي أسلوب يستخدمه نظام الحرب الإلكترونية (الراداري) لخداع الرادارات عالية الدقة عن طريق إنشاء أهداف وهمية معقدة تُحاكي البصمة الرادارية لمنصة أخرى. ومن أشكال هذه التقنية تحديدًا تقنية تحسين الإشارة الرادارية ، التي تُضخّم بعض الإشارات الرادارية عمدًا لإخفاء طبيعتها. وتستخدمها سفن المرافقة لتبدو بحجم السفن الحربية الرئيسية .

•
  التشويش الوقائي/ البعيد
•

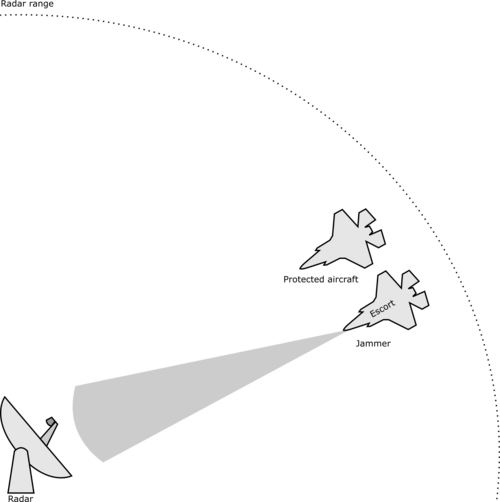

  التشويش الوقائي/المرافق

اختراق الرادار

مدى الاختراق هو المسافة من الرادار التي يصبح عندها التشويش غير فعال. عندما يكون الهدف ضمن هذا المدى، يستقبل الرادار إشارة ارتداد كافية من سطح الهدف لتتبعه. يعتمد مدى الاختراق على المقطع العرضي الراداري للهدف ، وقدرة التشويش المشعة الفعالة ، وقدرة الرادار المشعة الفعالة، ونسبة التشويش إلى الإشارة المطلوبة (لضمان فعالية التشويش).

في بعض الحالات، قد يكون التشويش، بنوعيه، ناتجًا عن مصادر صديقة. يُعدّ التشويش الميكانيكي غير المقصود شائعًا نسبيًا لأنه عشوائي ويؤثر على أي رادارات قريبة، سواء كانت معادية أم لا. كما يمكن أن يحدث التشويش الإلكتروني أيضًا بشكل غير مقصود من قِبل مصادر صديقة، وعادةً ما تكون هذه المصادر عبارة عن منصات حرب إلكترونية قوية تعمل ضمن نطاق الرادار المتأثر.

تُستخدم التدابير الإلكترونية المضادة (ECCMs) للحد من آثار التشويش الراداري أو القضاء عليها تمامًا. وهناك عدة طرق، نذكر بعضها فيما يلي كأمثلة:

• يؤدي التغيير المستمر في تردد تشغيل الرادار ( مرونة التردد ) عبر طيف واسع إلى الحد من فعالية معظم عمليات التشويش، مما يسهل كشفها. تستطيع أجهزة التشويش الحديثة تتبع أي تغيير متوقع في التردد، لذا كلما كان هذا التغيير عشوائيًا، زادت احتمالية تحييد جهاز التشويش.
• إن إخفاء الإشارة الصادرة بضوضاء عشوائية يجعل من الصعب على جهاز التشويش معرفة التردد الذي يعمل عليه الرادار.
• يُعدّ الحدّ من الاتصالات اللاسلكية غير الآمنة المتعلقة بالتشويش وفعاليته أمرًا بالغ الأهمية. فقد يكون جهاز التشويش يستمع، وإذا علم بفعالية تقنية معينة، فقد يوجّه المزيد من موارد التشويش لاستخدامها.
• إن أهم وسيلة لمواجهة أجهزة التشويش على الرادار هي تدريب المشغلين. يمكن خداع أي نظام بإشارة تشويش، لكن المشغل المدرب تدريباً جيداً يولي اهتماماً لإشارة الفيديو الخام ويستطيع اكتشاف الأنماط غير الطبيعية على شاشة الرادار.
• أفضل مؤشر لفعالية التشويش بالنسبة للمُشَوِّش هو الإجراءات المضادة التي يتخذها المُشغِّل. لا يعلم المُشَوِّش ما إذا كان تشويشه فعالاً قبل أن يبدأ المُشغِّل بتغيير إعدادات إرسال الرادار.
• إن استخدام التدابير المضادة للحرب الإلكترونية سيكشف عن قدرات الرادار، وبالتالي في العمليات السلمية، يتم استخدام معظم الرادارات العسكرية على ترددات ثابتة، وبمستويات طاقة دنيا، ومع حجب قطاعات الإرسال باتجاه أجهزة الاستماع المحتملة (حدود الدولة).
• عادة ما يتم إبقاء رادارات التحكم النيراني المتنقلة في وضع الخمول عندما لا تكون العمليات العسكرية جارية للحفاظ على سرية مواقع الرادار.
• تتميز رادارات المصفوفة الممسوحة إلكترونياً النشطة (AESA) بصعوبة التشويش عليها بطبيعتها، ويمكنها العمل في أوضاع احتمالية اعتراض منخفضة (LPI) لتقليل فرصة اكتشاف الرادار.
• سيقوم نظام الرادار الكمومي بالكشف التلقائي عن محاولات التشويش الخادع، والتي قد تمر دون أن يلاحظها أحد لولا ذلك. ^{[ 8 ]}
• صاروخ مضاد للإشعاع (ARM)، المعروف أيضًا بصواريخ التوجيه الذاتي عند التشويش (HOJ): عندما يستخدم هدف ما التشويش الذاتي الوقائي (SPJ)، فإنه يبث موقعه. يمكن نشر صاروخ مضاد للإشعاع لتدمير مصدر التشويش. يستخدم هذا الصاروخ التوجيه السلبي بترددات الراديو، مما يقلل من احتمالية رصده. يتمثل أحد التدابير المضادة للصواريخ المضادة للإشعاع في عدم استخدام التشويش الذاتي الوقائي (يمكن استخدام التشويش عن بُعد، بافتراض أن مدى الصاروخ لا يتجاوز مدى الرادار)، أو استخدام شرك خداعي يجذب الصاروخ (مثل ADM-160 MALD و AN/ALE-55 Fiber-Optic Towed Decoy ). من خلال سحب شرك خداعي/مُشوش، يحافظ الشرك على إزاحة دوبلر واقعية (مما يخدع جهاز التتبع) ويجذب الصاروخ المضاد للإشعاع بعيدًا عن الهدف.

لأغراض التشويش الوقائي، مقطع عرضي راداري صغير${\displaystyle \sigma }$سيؤدي وجود الطائرات المحمية إلى زيادة نسبة التشويش إلى الإشارة${\displaystyle J/S}$كما أن انخفاض المقطع الراداري يقلل من مدى اختراق الهدف. ويمكن استخدام تقنيات التخفي، مثل المواد الماصة للإشعاع، لتقليل ارتداد الإشعاع من الهدف.

على الرغم من أن التشويش لا ينتج عادةً عن العدو، إلا أنه قد يعيق بشكل كبير قدرة المشغل على التتبع. يحدث التشويش عندما يعمل راداران متقاربان نسبيًا (تعتمد المسافة المطلوبة على قوة الرادارين) على نفس التردد. ينتج عن ذلك ظاهرة "الأرانب المتحركة"، وهي ظاهرة بصرية قد تُشوش شاشة الرادار ببيانات غير مفيدة. مع ذلك، فإن التشويش ليس شائعًا بين الرادارات الأرضية، لأنها عادةً لا توضع على مسافة قريبة كافية. من المرجح أن يتسبب نظام رادار محمول جوًا في التشويش دون قصد، خاصةً عند وجود دولتين أو أكثر.

يمكن أحيانًا (عادةً) التخلص من التداخل بين الرادارات المحمولة جواً المشار إليها أعلاه عن طريق أجهزة الإرسال ذات التردد المتغير.

يُعدّ التداخل بين أجهزة الإرسال الإلكترونية الخاصة بالطائرة، أي أجهزة الإرسال والاستقبال ، التي يلتقطها رادارها، من التداخلات الشائعة الأخرى. ويتم التخلص من هذا التداخل عن طريق كبح استقبال الرادار طوال مدة إرسال جهاز الإرسال والاستقبال. فبدلاً من ظهور أضواء ساطعة على الشاشة، يُلاحظ وجود نقاط سوداء صغيرة جدًا. ولأن الرادار الخارجي الذي يُسبب استجابة جهاز الإرسال والاستقبال لا يكون متزامنًا عادةً مع رادار الطائرة (أي بترددات تكرار نبضات مختلفة )، تظهر هذه النقاط السوداء عشوائيًا على الشاشة، ويرى المشغل من خلالها وحولها. وقد تكون الصورة العائدة أكبر بكثير من "النقطة" أو "الثقب"، كما يُطلق عليها. لذا، يُصبح الحفاظ على عرض نبضات جهاز الإرسال والاستقبال ضيقًا جدًا، ونمط تشغيله (نبضة واحدة بدلًا من نبضات متعددة) عاملًا حاسمًا.

من الناحية النظرية، قد يأتي الرادار الخارجي من طائرة تحلق بجانب طائرتك، أو من الفضاء. ومن العوامل الأخرى التي غالباً ما يتم إغفالها تقليل حساسية جهاز الإرسال والاستقبال الخاص بك للرادارات الخارجية؛ أي التأكد من أن عتبة الجهاز عالية. وبهذه الطريقة، لن يستجيب إلا للرادارات القريبة، والتي يفترض أن تكون صديقة.

ينبغي أيضاً تقليل خرج الطاقة لجهاز الإرسال والاستقبال بنفس الطريقة.

يُعدّ التشويش على الرادار بهدف تعطيل أجهزة رادار الشرطة أسهل من التشويش على الرادار ذي المستوى العسكري. ^{[ 9 ]} وتختلف القوانين المتعلقة بالتشويش على رادارات الشرطة باختلاف المناطق القضائية.

تم تأكيد قدرة بعض أنواع العث النمري على التشويش على سونار الخفافيش . ^{[ 10 ]} ويمكن اعتبار ذلك بمثابة التشويش الراداري في الطبيعة. وكما هو الحال في تقنيات التشويش الإلكتروني المضاد للموجات الكهرومغناطيسية البشرية، وُجد أن الخفافيش تُغير أطوال موجاتها الصوتية للتغلب على التشويش. ^{[ 11 ]}
