SCART

الموسوعة الحرة

SCART (المعروف أيضًا باسم Péritel أو Péritélévision ، خاصة في فرنسا، و21-pin EuroSCART في التسويق من قبل شركة Sharp في آسيا، وEuroconector في إسبانيا، [ 1 ] وEuroAV أو EXT ، أو EIA Multiport في الولايات المتحدة، كواجهة EIA ) هو معيار فرنسي الأصل وموصل ذو 21 سنًا لتوصيل أجهزة الصوت والصورة. اسم SCART مشتق من Syndicat des Constructeurs d'Appareils Radiorécepteurs et Téléviseurs ، أي "رابطة مصنعي أجهزة استقبال الراديو والتلفزيون"، وهي المنظمة الفرنسية التي ابتكرت الموصل في منتصف سبعينيات القرن الماضي. تم تحسين المعيار الأوروبي ذي الصلة EN 50049 ونشره عام 1978 من قبل CENELEC ، وأطلق عليه اسم péritélévision ، ولكنه يُعرف عادةً بالاختصار péritel في اللغة الفرنسية.

تشمل الإشارات التي ينقلها منفذ SCART كلاً من الفيديو المركب والفيديو RGB (مع مزامنة مركبة) ، بالإضافة إلى مدخلات/مخرجات الصوت الاستريو والإشارات الرقمية. كما يدعم SCART إشارات S-Video، باستخدام الدبابيس الحمراء للون. [ 2 ] يمكن تنشيط التلفزيون من وضع الاستعداد والتبديل تلقائيًا إلى قناة الصوت والفيديو المناسبة عند تشغيل الجهاز المتصل بمنفذ SCART. استُخدم منفذ SCART أيضًا لإشارات عالية الوضوح مثل 720p و1080i و 1080p مع اتصال YPbPr من قِبل بعض الشركات المصنعة، ولكن هذا الاستخدام نادر الآن بسبب ظهور HDMI .

في أوروبا، كانت SCART هي الطريقة الأكثر شيوعًا لتوصيل معدات الصوت والفيديو وكانت موصلًا قياسيًا لمثل هذه الأجهزة؛ وكانت أقل شيوعًا بكثير في أماكن أخرى.

المعيار الرسمي لـ SCART هو وثيقة CENELEC رقم EN 50049-1. ويشار إلى SCART أحيانًا باسم معيار IEC 933-1.

تاريخ

قبل ظهور تقنية SCART، لم تكن أجهزة التلفاز توفر طريقة موحدة لإدخال الإشارات سوى موصلات هوائي الترددات اللاسلكية ، وكانت هذه الموصلات تختلف من بلد لآخر. وبافتراض وجود موصلات أخرى، فإن الأجهزة المصنعة من قبل شركات مختلفة قد تستخدم معايير متباينة وغير متوافقة. على سبيل المثال، قد يُخرج جهاز تسجيل فيديو منزلي إشارة فيديو مركبة عبر موصل DIN ألماني الصنع، أو موصل RCA أمريكي الصنع ، أو موصل SO239 ، أو موصل BNC .

ظهر موصل SCART لأول مرة في أجهزة التلفزيون عام 1977. وأصبح إلزاميًا في أجهزة التلفزيون الجديدة المباعة في فرنسا اعتبارًا من يناير 1980، [ 3 ] [ 4 ] ومنذ عام 1987 في أوروبا الشرقية، مثل بولندا. صدر المرسوم القانوني الفرنسي الفعلي في 7 فبراير 1980، وتم إلغاؤه في 3 يوليو 2015. [ 5 ]

خضع المعيار لعدة تعديلات ومراجعتين رئيسيتين على الأقل، تمت الموافقة عليهما من قبل اللجنة الأوروبية للتوحيد القياسي الكهروتقني (CENELEC) في 13 نوفمبر 1988 (EN 50049-1:1989) و1 يوليو 1997 (EN 50049-1:1997). [ 6 ]

سمات

كان الهدف من نظام SCART هو تبسيط توصيل أجهزة الصوت والفيديو (بما في ذلك أجهزة التلفزيون، وأجهزة الفيديو ، ومشغلات أقراص DVD ، وأجهزة ألعاب الفيديو ). ولتحقيق ذلك، جمع النظام جميع توصيلات الإشارة التناظرية في كابل واحد بموصل فريد، مما جعل التوصيلات الخاطئة شبه مستحيلة في العادة.

تشمل الإشارات التي ينقلها منفذ SCART كلاً من الفيديو المركب والفيديو RGB (مع مزامنة مركبة)، بالإضافة إلى مدخلات/مخرجات الصوت الاستريو والإشارات الرقمية. وقد تم توسيع هذا المعيار في أواخر ثمانينيات القرن الماضي لدعم إشارات S-Video الجديدة . يمكن تشغيل التلفزيون من وضع الاستعداد، ويمكنه التبديل تلقائيًا إلى قناة الصوت والفيديو المناسبة، عند تشغيل الجهاز المتصل به عبر موصل SCART.

سلسلة ديزي

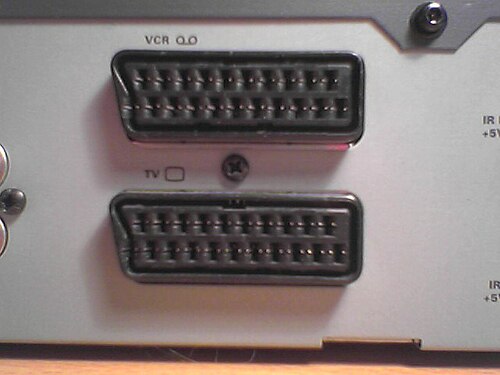

منافذ SCART النموذجية في جهاز الاستقبال الرقمي

يُعدّ منفذ SCART ثنائي الاتجاه لنقل الفيديو المركب القياسي والصوت التناظري. يقوم التلفزيون عادةً بإرسال إشارات الصوت والفيديو من الهوائي إلى منافذ SCART باستمرار، ويستقبل الإشارات المُعادة لعرضها وإعادة إنتاجها. يتيح ذلك لأجهزة الاستقبال الرقمية "الشفافة"، التي لا تحتوي على موالف، استقبال إشارات التلفزيون ومعالجتها مسبقًا. تُستخدم هذه الميزة في قنوات التلفزيون التناظري المدفوعة مثل Canal Plus ، وكانت تُستخدم سابقًا لفك تشفير التليتكست .

يحتوي جهاز الفيديو عادةً على منفذي SCART، أحدهما لتوصيله بالتلفزيون ("الرئيسي" أو "1")، والآخر لاستقبال إشارة الفيديو من جهاز استقبال البث الرقمي أو أي جهاز آخر ("الثانوي" أو "2"). عند عدم استخدام الجهاز أو إيقاف تشغيله، يقوم عادةً بإعادة توجيه الإشارات من التلفزيون إلى جهاز استقبال البث الرقمي، ثم يرسل النتيجة المُعالجة إلى التلفزيون. عند تسجيل برنامج مُشفر، يقوم جهاز الفيديو بتشغيل جهاز استقبال البث الرقمي من خلال موالفه الخاص، ويرسل الإشارات غير المشفرة إلى التلفزيون للمشاهدة أو للتحكم في التسجيل. بدلاً من ذلك، يمكن لجهاز الفيديو استخدام الإشارات من التلفزيون مباشرةً، وفي هذه الحالة يُنصح بعدم تغيير القنوات على التلفزيون أثناء التسجيل.

يمكن استخدام منفذ "الأسفل" لتوصيل أجهزة أخرى، مثل مشغلات أقراص DVD أو أجهزة ألعاب الفيديو. طالما أن جميع الأجهزة مزودة بمنفذ "أسفل" ومنفذ "أعلى" على الأقل، فإن ذلك يسمح بتوصيل عدد غير محدود تقريبًا من الأجهزة بمنفذ SCART واحد في التلفزيون. في حين أن إشارات الصوت والفيديو يمكنها الانتقال "أعلى" إلى التلفزيون و"أسفل" إلى الأجهزة الأبعد عنه، فإن هذا لا ينطبق على إشارات RGB (وإشارات YP BPR غير القياسية ) ، التي لا يمكنها الانتقال إلا باتجاه التلفزيون.

يُعتبر مصطلحا "الأسفل" و"الأعلى" مصطلحين اصطلاحيين. منطقيًا، يُعتبر التلفاز آخر جهاز في مسار "الأعلى" وأول جهاز في مسار "الأسفل". عمليًا، يقع التلفاز أسفل الجهاز الموجود فوقه، ومن هنا جاءت تسمية "جهاز الاستقبال الرقمي". علاوة على ذلك، قد يُعزز الوضع النسبي لبعض المقابس الاعتقاد بأن التلفاز هو الجهاز الأخير فعليًا في اتجاه "الأسفل".

منطقيًا، يقع التلفزيون في أعلى مسار نقل البيانات، حيث يحوّل المعلومات الكهربائية إلى صورة وصوت. ومن نفس المنظور المنطقي، قد يحتاج تدفق البيانات، أياً كان مصدره، إلى معالجة مثل فك التشفير أو إضافة ترجمة. في هذه الحالة، يُرسل تدفق البيانات منطقيًا إلى أجهزة مخصصة. ومن آخر جهاز معالجة، يُرسل تدفق البيانات منطقيًا إلى التلفزيون، عبر مسار نقل البيانات بأكمله. وفي حالة أخرى، يُرسل تدفق البيانات إلى جهاز آخر ولا يُتوقع إرساله مرة أخرى، كما هو الحال عند إرساله إلى جهاز تسجيل.

قد لا يكون لإغلاق حلقة على مسار السلسلة "الصاعد" أو "الهابط" آثار مفيدة وقد يؤدي إلى عدم الاستقرار.

اتصالات مباشرة

بما أن الصوت والفيديو (المركب) يستخدمان نفس الدبابيس على موصلات "الأسفل" و"الأعلى" (ويتطلبان كابلًا متشابكًا)، فمن الممكن أيضًا توصيل جهازين مباشرة ببعضهما البعض دون الانتباه إلى نوع المقبس.

لكن هذا لم يعد يعمل عند استخدام إشارات S-Video. فبما أن الوصلات المباشرة (الأحمر والأزرق RGB لأعلى) أُعيد استخدامها لنقل معلومات اللون، فإن ترتيب دبابيس S-Video يختلف بين موصلات SCART "للأسفل" و"للأعلى". [ 7 ] علاوة على ذلك، غالبًا ما تكون هذه الوصلات غير مُطبقة بالكامل.

يُعدّ الانتباه إلى نوع المقبس أمرًا بالغ الأهمية عند التعامل مع مكونات الفيديو RGB/ YPBPR / S -video . قد تتسبب التوصيلات غير الصحيحة في تلف الأجهزة على النحو التالي:

  • يتم توصيل منفذ SCART 1 ("up") من جهاز إلى منفذ SCART 1 ("up") من جهاز آخر عندما يكون كلا المنفذين مُهيئين لـ RGB/ YPBPR / S -video-up. المنافذ 7 و11 و15 هي منافذ إخراج.
  • توصيل منفذ SCART 2 ("الأسفل") من جهاز إلى منفذ SCART 2 ("الأسفل") من جهاز آخر عندما يكون كلا منفذي SCART مهيئين لـ S-video-down. المنفذ 7 هو منفذ إخراج.
  • يتم توصيل منفذ SCART 1 ("up") من جهاز مُهيأ بتقنية RGB/ YP BPR ، بمنفذ SCART 2 ("down") من جهاز آخر مُهيأ بتقنية S-video-down. المنفذ 7 هو منفذ إخراج.

قد يؤدي تلف الدبابيس 7 أو 11 أو 15 إلى ظهور صور صفراء أو بنفسجية أو زرقاء/خضراء، وذلك بسبب فقدان مكونات اللون الأزرق أو الأخضر أو ​​الأحمر على التوالي. عند استخدام S-video، قد يؤدي تلف الدبوس 7 أو 15 إلى ظهور صور بالأبيض والأسود بسبب فقدان مكون اللون ("أسفل" و"أعلى" على التوالي). وبالمثل، قد يؤدي تلف الدبوسين 7 و15 (PB و PR ) مع ترك الدبوس 11 (Y) سليمًا إلى ظهور صور بالأبيض والأسود عند استخدام YPBPR . وقد يؤدي تلف أكثر من دبوس واحد من هذه الدبابيس إلى تأثيرات مشتركة.

طبقات RGB

تُمكّن تقنية SCART جهاز الاستقبال من إرسال أوامر إلى التلفزيون للتبديل بسرعة فائقة بين الإشارات، وذلك لإنشاء طبقات إضافية على الصورة. ولتفعيل الترجمة أو التعليقات التوضيحية ، لا يحتاج جهاز الاستقبال المزود بتقنية SCART إلى معالجة وإرسال إشارة فيديو جديدة كاملة، الأمر الذي يتطلب فك تشفير وإعادة تشفير معلومات الألوان بالكامل، وهي عملية مكلفة وتؤدي إلى تدهور جودة الإشارة، خاصةً مع وجود معايير مختلفة في أوروبا. بدلاً من ذلك، يمكن للجهاز أن يطلب من التلفزيون التوقف عن عرض الإشارة العادية وعرض إشارة يُولّدها داخليًا لمناطق محددة من الصورة، بدقة تصل إلى مستوى البكسل . ويمكن أيضًا تحقيق ذلك باستخدام لون "شفاف" في صفحة التليتكست.

التحكم في الجهاز

تتيح وصلة SCART للجهاز المتصل إدخال جهاز الفيديو أو إخراجه من وضع الاستعداد ، أو تحويله إلى قناة الصوت والفيديو. يُفترض أن يعمل جهاز الفيديو أو أي جهاز تشغيل آخر تلقائيًا عند إدخال شريط كاسيت، ثم يُشغّل التلفزيون (أو يحوّله إلى وضع الفيديو)، ويبدأ التشغيل فورًا إذا لم يكن شريط حماية الكتابة على الكاسيت مُفعّلاً. عند إيقاف تشغيل جهاز الفيديو، سيطلب من التلفزيون إيقاف التشغيل، وهو ما سيفعله التلفزيون إذا كان قد تم تشغيله بناءً على طلب جهاز الفيديو، وإذا كان لا يزال في وضع الفيديو. بعض أجهزة التلفزيون فقط تدعم هذه الميزة، بينما معظمها يدعم فقط التحويل التلقائي من وإلى مدخل SCART.

يمكن استخدام الإشارة نفسها من قِبل جهاز استقبال الأقمار الصناعية أو جهاز فك التشفير لإرسال إشارة إلى جهاز تسجيل الفيديو لبدء التسجيل وإيقافه ("التسجيل عبر الدبوس 8"). يتطلب هذا التكوين عادةً أن يكون جهاز تسجيل الفيديو أبعد عن التلفزيون من مصدر الإشارة، لذا تنتقل الإشارة عادةً "إلى الأسفل".

تصميم

الكابلات

تحتوي كابلات توصيل الأجهزة على قابس ذكر في كل طرف. بعض الأسلاك، مثل سلك التأريض، وسلك البيانات، وسلك التبديل، وسلك RGB، تتصل بنفس رقم الدبوس في كلا الطرفين. أما أسلاك أخرى، مثل أسلاك الصوت والفيديو، فتُبدَّل بحيث تتصل إشارة الخرج في أحد طرفي الكابل بإشارة الدخل في الطرف الآخر. وفيما يلي قائمة كاملة بالأسلاك التي يتم تبديلها: الدبوسان 1 و2، والدبوسان 3 و6، والدبوسان 17 و18، والدبوسان 19 و20.

كانت مواصفات SCART الأصلية تنص على أنواع مختلفة من الكابلات (مجموعة الأسلاك) المشار إليها بلون رئيسي، ولكن نادرًا ما يتم استخدام الترميز اللوني وغالبًا ما تستخدم الكابلات تكوينات مختلفة وغير قياسية.

يكتبلون الخاتمدبابيسوصفمتماثل
يوعالميأسود1-20، 21كابل موصل بالكامل.لا
Vفيديو فقطأبيض17-20، 21الأسلاك المركبة فقط.نعم
جمجموعرمادي1-4، 6، 17-20، 21فيديو وصوت مركبنعم
أصوت فقطأصفر1-4، 6، 21صوتينعم
بحافلةأخضر10، 12، 21اتصالات البيانات فقطيعتمد ذلك على البروتوكول المستخدم

يُقدر الحد الأقصى لطول كابل SCART بحوالي 10 إلى 15 مترًا بدون تضخيم.

نظراً لارتفاع جهد الإشارة المستخدم في SCART، لا يُنصح بتوصيل أو فصل الأجهزة أثناء تشغيلها. مع أنه لا يوجد خطر إصابة شخصية، إلا أن هناك احتمالاً لتلف المكونات الإلكترونية داخل الأجهزة في حال إدخال الموصل بشكل غير صحيح. أيضاً، ولأن العديد من أجهزة التلفاز من الفئة الثانية (معزولة عزلاً مزدوجاً) وليست مؤرضة، فإن الغلاف الخارجي الكبير المكشوف على موصل SCART سيتعرض لجهد كهربائي يعادل نصف جهد التيار الكهربائي الرئيسي تقريباً إذا تم توصيله بجهاز تلفاز موصول بالكهرباء مع فصل الطرف الآخر. إذا تم توصيل الكابل بعد ذلك بجهاز مؤرض ذي غلاف معدني، فإن التلامس غير المقصود مع غلاف كابل SCART أثناء لمس الجهاز المؤرض باليد الأخرى قد يُسبب صدمة كهربائية مؤلمة. لهذا السبب، يجب دائماً توصيل طرف الكابل المتصل بالجهاز أولاً، ثم طرفه المتصل بالتلفاز أخيراً. [ 8 ] [ 9 ] [ 10 ]

توجد اختلافات في جودة كابلات SCART. فبينما يستخدم كابل SCART عالي الجودة كابلات محورية مصغرة لإشارات الفيديو، غالبًا ما تستخدم كابلات SCART الرخيصة أسلاكًا عادية لجميع الإشارات، مما يؤدي إلى انخفاض جودة الصورة وتقليل طول الكابل بشكل كبير. من المشاكل الشائعة في كابلات SCART الرخيصة أن التلفزيون يُخرج إشارة فيديو مركبة من موالفه الداخلي، وتتداخل هذه الإشارة مع إشارة الفيديو الواردة بسبب عدم كفاية أو انعدام الحماية؛ مما ينتج عنه صور باهتة أو وميض متراكب على الإشارة الواردة. للتحقق من استخدام كابل SCART لكابلات محورية دون إتلاف الكابل، قم بفك برغي تخفيف الضغط عند موصل SCART وافتح الغلاف البلاستيكي.

قد يُساعد استخدام كابلات عالية الجودة، مثل تلك المزودة بأسلاك شريطية تحتوي على كابلات محورية محمية بشكل جيد، في تقليل ظاهرة "الظلال"، لكنها لا تُزيلها تمامًا دائمًا نظرًا لعوامل مختلفة. أما الطريقة الأكثر ديمومة فهي إزالة الطرف رقم 19 (مخرج الفيديو) من قابس SCART المُوصل بالتلفزيون، مما يمنع بث إشارة من التلفزيون إلى الكابل، وبالتالي يمنع تداخلها مع الإشارة الواردة.

الإلغاء والتبديل

يوفر دبوسان إشارات التبديل.

يحمل الدبوس رقم 8، وهو دبوس إشارة التبديل ، جهد تيار مستمر من المصدر يشير إلى نوع الفيديو الموجود.

  • يشير الجهد من 0 إلى 2 فولت إلى عدم وجود إشارة، أو تجاوز داخلي.
  • 4.5 فولت - 7 فولت (القيمة الاسمية 6 فولت) تعني إشارة شاشة عريضة ( 16:9 )
  • 9.5 فولت - 12 فولت (القيمة الاسمية 12 فولت) تعني إشارة عادية ( 4:3 )

الدبوس 16، وهو دبوس إشارة التعتيم ، يحمل إشارة من المصدر تشير إلى أن الإشارة إما RGB أو مركبة.

  • 0 فولت - 0.4 فولت تعني مركب.
  • 1 فولت - 3 فولت (القيمة الاسمية 1 فولت) تعني RGB فقط.

حددت المواصفات الأصلية الدبوس رقم 16 كإشارة عالية التردد (تصل إلى 3  ميجاهرتز) تعمل على إخفاء الفيديو المركب. وكانت مدخلات RGB نشطة دائمًا، وتُحدث الإشارة ثقوبًا في الفيديو المركب. ويمكن استخدام ذلك لعرض الترجمة من جهاز فك تشفير Teletext خارجي .

  • 0 فولت - 0.4 فولت تعني مركب مع طبقة RGB شفافة.
  • 1 فولت - 3 فولت (القيمة الاسمية 1 فولت) RGB فقط.

لا توجد إشارة تبديل للدلالة على وجود إشارة S-Video. بعض أجهزة التلفاز قادرة على اكتشاف وجود إشارة S-Video تلقائيًا، ولكن في أغلب الأحيان يتطلب الأمر تحديد مدخل S-Video يدويًا. وينطبق الأمر نفسه على مكون YPbPr النادر، والذي يُستخدم في كثير من الحالات عبر وصلة SCART المركبة أو RGB.

ملحقات غير قياسية

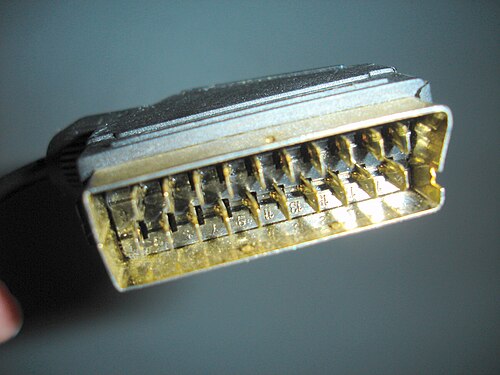

وصلة SCART تدعم تقنية RGB ( مطلية بالذهب )

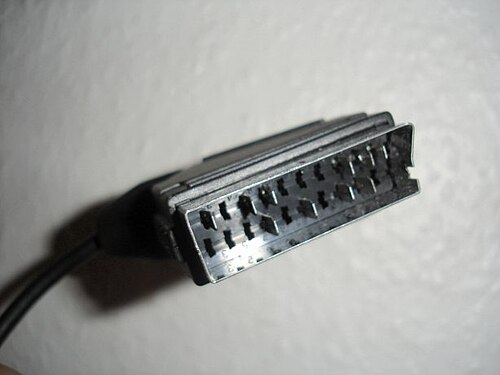

موصل SCART ذكر غير متوافق مع RGB. يتوفر منه 10 دبابيس فقط (2، 6، 7، 8، 11، 15، 16، 17، 18، 20). بعض الكابلات أو الأجهزة الرخيصة (مشغلات DVD، أجهزة التلفاز) تحتوي على موصل أو مقبس SCART ذي 21 دبوسًا، والذي في الواقع يحتوي على 10 أسلاك متصلة، وبالتالي فهو غير متوافق مع RGB / S-Video، وإنما مع CVBS فقط .

لم يتم توحيد استخدام دبابيس البيانات في مواصفات SCART الأصلية، مما أدى إلى استخدام العديد من البروتوكولات المختلفة، سواء البروتوكولات الخاصة أو البروتوكولات شبه الخاصة القائمة على معايير مثل D²B .

ظهرت بعض الاستخدامات الأكثر إبداعًا في أجهزة استقبال الأقمار الصناعية التناظرية. كانت وظيفة فك تشفير إرسالات MAC التناظرية الرقمية الهجينة المضغوطة زمنيًا إلى RGB وصوت تناظري بمثابة تحويل جهاز استقبال تناظري إلى جهاز استقبال رقمي. استُخدمت دبابيس D²B (10 و12) للتواصل مع أجهزة تحديد موضع أطباق الأقمار الصناعية ولتشغيل المستقطبات المغناطيسية ، قبل دمجها في وحدات LNB . استُخدمت ميزات التوصيل المتسلسل لربط كل من جهاز فك تشفير التلفزيون المدفوع وجهاز تحديد موضع الطبق/المستقطب بمقبس فك تشفير واحد على جهاز الاستقبال. [ 11 ]

قدّمت CENELEC EN 50157-1 بروتوكول AV.link كبروتوكول موحد لنقل معلومات التحكم المتقدمة بين الأجهزة. وهو عبارة عن ناقل بيانات تسلسلي أحادي السلك ، يسمح بنقل معلومات التحكم عن بُعد والتفاوض على أنواع الإشارات التناظرية (مثل RGB). يُعرف AV.link أيضًا باسم nexTViewLink أو بأسماء تجارية مثل SmartLink وQ-Link وEasyLink. ويظهر كقناة التحكم في الأجهزة الإلكترونية الاستهلاكية في HDMI.

استخدمت بعض الشركات المصنعة منافذ البيانات 10 و12 و14 لتقنية Dolby Pro Logic ، والصوت المحيطي، والصوت متعدد القنوات في أجهزة التلفزيون (بعض الطرازات المتطورة المزودة بوحدات فك تشفير Dolby مدمجة، ومكبرات صوت محيطية خارجية، سواءً كانت من نوع CRT أو LCD أو بلازما، وذلك في أوروبا فقط - بالإضافة إلى النسخ الأوروبية من أجهزة التلفزيون ومشغلات DVD اليابانية - وبشكل أساسي عبر منفذ S/PDIF)، وذلك لتوصيل مشغل DVD بجهاز التلفزيون وبثّ صوتي Dolby وDTS إلى نظام الصوت المحيطي . مع ذلك، كان استخدام هذا البروتوكول نادرًا، نظرًا لاقتصاره على شركة مصنعة محددة، واختلاف التوصيلات من شركة لأخرى، وفي بعض الحالات، كان يتم التحكم به فقط عبر المنفذ 8. في هذه الحالة، كان غير قابل للاستخدام مع محولات RCA إلى SCART. كذلك، إذا تم توصيل تلفزيون متوافق مزود بهذا المنفذ وجهاز DVD متوافق مزود بهذا المنفذ، ولكن من مصنعين مختلفين، فقد لا يعمل نظام الصوت المحيطي، ولن يتوفر للتلفزيون سوى الصوت الاستريو من مشغل DVD، لأن بعض المصنعين لم يستخدموا SPDIF، بل بروتوكولًا خاصًا بهم. كما قد ينقطع هذا الاتصال إذا تم توصيل مشغل DVD بالتلفزيون بشكل غير مباشر (عبر جهاز فيديو في وضع التوصيل المتسلسل، على سبيل المثال)، مع العلم أن بعض أجهزة الفيديو تسمح بتمرير هذه الإشارات. في بعض طرازات مشغلات DVD، كان منفذ SPDIF متاحًا فقط عبر SCART، مع وجود محول لاستخراج إشارة الصوت الرقمية وإرسالها إلى نظام السينما المنزلية. وحتى يومنا هذا، لا يزال هذا الاتصال نادرًا، حيث يمكن لـ HDMI وS/PDIF وTOSLINK توفير صوت متعدد القنوات، كما أن بعض أجهزة التلفزيون المزودة بنظام صوت محيطي مدمج قد تحتوي على مدخل بصري أو S/PDIF، بالإضافة إلى المخرج .

التطبيقات

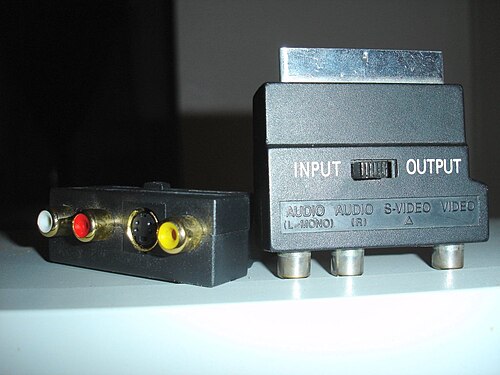

محولات SCART متعددة الوسائط ( صوت ثنائي القناة ، وفيديو S، و CVBS ) مع مفتاح تبديل إشارة الإدخال/الإخراج

تدعم معظم مشغلات أقراص DVD الحديثة وأجهزة الاستقبال الرقمية المزودة بمنافذ SCART إخراج إشارة RGB، التي توفر جودة صورة فائقة مقارنةً بإشارة الفيديو المركب. مع ذلك، لا يتم تفعيل إخراج RGB تلقائيًا في العديد من الأجهزة، بل يتم استخدام الفيديو المركب افتراضيًا؛ وغالبًا ما يتطلب الأمر ضبط RGB يدويًا من خلال القائمة أو عبر مفاتيح موجودة في الجزء الخلفي من الجهاز.

يمكن لأجهزة GameCube و Wii و Neo-Geo و Dreamcast و PlayStation و PlayStation 2 و PlayStation 3 و Xbox و Xbox 360 إخراج إشارات RGB أو الفيديو المركب أو S-Video أو الفيديو المتصل. تأتي هذه الأجهزة مزودة بموصل الفيديو المركب القياسي، ولكن الشركات المصنعة والجهات الخارجية تبيع موصلات لتوصيل الفيديو المركب وتوصيل RGB SCART. بينما يقوم جهازا Nintendo GameCube وXbox بالتبديل تلقائيًا إلى الوضع المناسب، يجب تحديد وضع الإخراج في جهاز PlayStation 2 من خلال قائمة النظام، سواءً كان YP B P R أو RGB. يتوفر RGB فقط في أجهزة GameCube وWii بنظام PAL ، بينما يتوفر S-Video فقط في أجهزة NTSC. [ 12 ]

تُخرج بعض أجهزة الألعاب القديمة ، مثل ماستر سيستم وميجا درايف/جينيسيس وسوبر نينتندو إنترتينمنت سيستم، إشارات RGB، كما تُخرج العديد من أجهزة الكمبيوتر المنزلية القديمة ( مثل أمستراد سي بي سي ، وطرازات زد إكس سبكتروم اللاحقة ، وإم إس إكس ، وأميغا ، وأتاري إس تي ، وبي بي سي مايكرو ، وأكورن أرخميدس ، وغيرها) إشارات RGB مع مزامنة مركبة متوافقة مع SCART، عبر مقابس DIN. وتستخدم شاشات ألعاب الأركيد ذات الدقة القياسية إشارات RGB مع مزامنة مركبة، وهي متوافقة مع SCART.

إلى جانب التوصيل البسيط للأجهزة الخارجية بأجهزة تلفزيون SCART، يُستخدم RGB SCART في مجال ألعاب الفيديو القديمة لتوصيل أجهزة ألعاب الفيديو القديمة (بما في ذلك تلك المعدلة داخليًا لتقنية RGB أو  RGB بتردد 60 هرتز عند الضرورة) بما يلي:

  • مدخلات RGB SCART لأجهزة ترقية الدقة / محولات التناظرية إلى الرقمية؛ تُخرج هذه المدخلات عبر HDMI بدقة أعلى من الدقة الأصلية، إلى أجهزة التلفزيون الحديثة / الشاشات / أجهزة العرض / بطاقات الالتقاط، أو، عبر تحويل إضافي (من HDMI إلى VGA رقمي إلى تناظري) إلى شاشات الكمبيوتر CRT.
  • محولات RGB SCART إلى RGB BNC وشاشات الفيديو الاحترافية RGB CRT
  • محولات RGB SCART إلى S-video، لتحقيق أفضل جودة فيديو على جهاز تلفزيون/شاشة مزود بمدخل S-video كأفضل مدخل، ولكن مع جهاز ألعاب لا يدعم إخراج S-video، ولكنه يدعم إخراج RGB كأفضل مخرج.

يستخدم الحاسوب الصغير SAM Coupé أيضًا موصل SCART لإخراج البيانات، إلا أن ترتيب الدبابيس فيه غير قياسي. [ 13 ]

موصل RGB ياباني ذو 21 سنًا

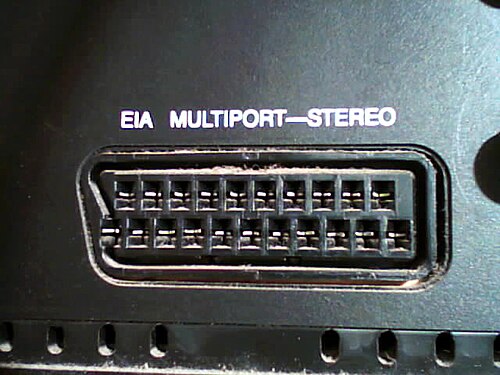

واجهة تقييم الأثر البيئي على 1987 RCA Dimensia
مخطط توصيل بديل ياباني JP21

يوجد أيضًا إصدار ياباني من موصل SCART، يُشار إليه باسم موصل RGB-21 الياباني، EIAJ TTC-003، [ 14 ] أو ببساطة JP-21. يستخدم هذا الإصدار من SCART إشارات مماثلة ونفس الموصل، لكن ترتيب دبابيسه مختلف. في اليابان وكوريا، يُطلق عليه عادةً اسم RGB-21، بينما يُطلق عليه بشكل عام اسم JP-21 في العالم الناطق بالإنجليزية.

تم توحيد معيار JP-21 في يناير 1983 بموجب المعيار TTC-0003 [ 15 ] الصادر عن EIAJ ، والذي تم استبداله في مارس 1993 بالمعيار CPR-1201 [ 16 ] ليشمل S-Video. تم ​​سحب CPR-1201 في مارس 2003 ليحل محله المعيار المكافئ CPR-1205، مما يمثل انتقال اليابان من النظام التناظري إلى الرقمي، وبالتالي جعل الموصلات التناظرية قديمة.

تم اعتماده في اليابان لقدرة الموصل على دعم تنسيق إخراج RGB (بدون ضغط أو تدهور لإشارات الفيديو الأصلية)، ولكن على عكس SCART في أوروبا، لم يشهد استخدامًا واسع النطاق في سوق المستهلكين.

عند استخدام فيديو RGB، تستخدم القناة الحمراء نفس المنافذ في كلا المعيارين، لذا فإن الفيديو الأحمر بدون صوت يشير إلى عدم تطابق JP-21 SCART مع EuroSCART. [ 17 ]

مخطط توصيل JP21
دبوسوظيفةدبوسوظيفة
1مدخل قناة الصوت اليسرى2مخرج قناة الصوت اليسرى
3أرضي صوتي4أرضي صوتي
5مدخل القناة اليمنى للصوت6مخرج قناة الصوت اليمنى
7أرضية الفيديو8أرضية الفيديو
9مدخلات CVBS10مخرجات CVBS
11مدخل التحكم في الصوت والفيديو12مدخل Ym
13إشارة حمراء أرضية14أرضي
15إشارة حمراء للإدخال/الإخراج16مدخل Ys
17إشارة خضراء أرضية18إشارة أرضية زرقاء
19إشارة خضراء للإدخال/الإخراج20إشارة زرقاء للإدخال/الإخراج
21غطاء قابس الكهرباء

ملحوظات:

  • مدخل الصوت: 0.40 ملي فولت RMS، > 47 كيلو أوم
  • خرج الصوت: 0.40 ملي فولت RMS، > 10 كيلو أوم
  • مدخل ومخرج CVBS (فيديو مركب): 1 فولت ذروة إلى ذروة، 75 أوم، إشارة التزامن: سالبة
  • مدخل Ym: يقوم بتحويل RGB إلى نصف السطوع، لتراكب الفيديو (L: < 0.4  فولت، H: > 1  فولت، 75 أوم)
  • مدخل Ys: مدخل/مخرج RGB: (الأرضي للإخراج، 1  فولت+ للإدخال (مفضل))
  • جميع خطوط RGB: 0.7 فولت ذروة إلى ذروة، 75 أوم [ 14 ]

معايير أحدث

نظرًا لأنه تم تصميمه لنقل محتوى قياسي تناظري ، نادرًا ما يتم استخدام SCART منذ اعتماد HDMI ، الذي ينقل محتوى عالي الدقة وصوت متعدد القنوات .
