جدار القص

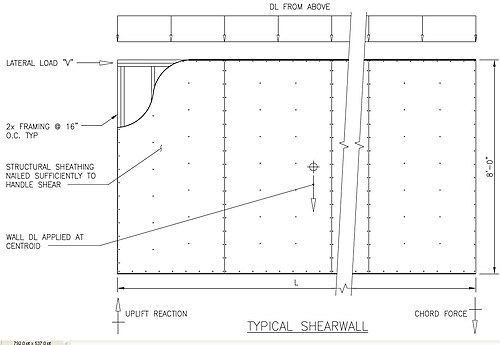

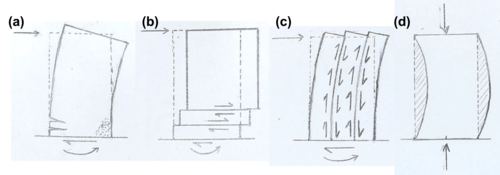

يتميز جدار القص بصلابة أكبر على محوريه الرئيسيين X وY مقارنةً بمحوره Z. ويُعتبر هيكلاً أساسياً يوفر مقاومة عالية نسبياً للقوى الرأسية والأفقية المؤثرة في مستواه. في ظل ظروف التحميل المركبة هذه، يُولّد جدار القص إجهادات محورية وقصية والتواءية وانحنائية متوافقة، مما ينتج عنه توزيع معقد للإجهادات الداخلية. وبهذه الطريقة، تنتقل الأحمال رأسياً إلى أساسات المبنى. ولذلك، توجد أربع آليات انهيار حرجة، كما هو موضح في الشكل  1. وتشمل العوامل التي تحدد آلية الانهيار: الهندسة، والتحميل، وخواص المواد، والتقييد، والإنشاء. كما يمكن إنشاء جدران القص باستخدام عناصر تقوية قطرية من الفولاذ خفيف الوزن، مربوطة بنقاط تجميع وتثبيت.

تُعرَّف نسبة النحافة للجدار بأنها نسبة ارتفاعه الفعال إلى سمكه الفعال، أو نصف قطر دوران مقطع الجدار. وهي ترتبط ارتباطًا وثيقًا بحد النحافة، الذي يُمثل الحد الفاصل بين تصنيف العناصر "نحيفة" و"متينة". تُعد الجدران النحيفة عرضةً لأنماط انهيار الانبعاج ، بما في ذلك انبعاج أويلر المستوي الناتج عن الضغط المحوري، وانبعاج أويلر خارج المستوي الناتج عن الضغط المحوري، والانبعاج الالتوائي الجانبي الناتج عن عزم الانحناء . في عملية التصميم، يحتاج مهندسو الإنشاءات إلى مراعاة جميع أنماط الانهيار هذه لضمان سلامة تصميم الجدار في ظل مختلف ظروف التحميل المحتملة. ^{[ 1 ]}

في الأنظمة الإنشائية الفعلية، قد تعمل جدران القص كنظام متكامل بدلاً من جدران منفصلة، ​​وذلك تبعاً لترتيبها ووصلاتها. يُمكن اعتبار لوحين متجاورين من الجدران متكاملين عندما ينقل السطح الفاصل بينهما إجهاد القص الطولي لمقاومة نمط التشوه. ينشأ هذا الإجهاد كلما تعرض مقطع ما لإجهاد انحناء أو إجهاد التواء مقيد، وتعتمد قيمته على صلابة عنصر الربط. وبناءً على هذه الصلابة، يقع أداء المقطع المتكامل بين أداء عنصر موحد مثالي ذي مقطع عرضي إجمالي مماثل والأداء المُجتمع للأجزاء المُكونة المستقلة. ومن المزايا الأخرى للربط أنه يُعزز صلابة الانحناء الكلية بشكل غير متناسب مع صلابة القص، مما يؤدي إلى تشوه قص أقل.

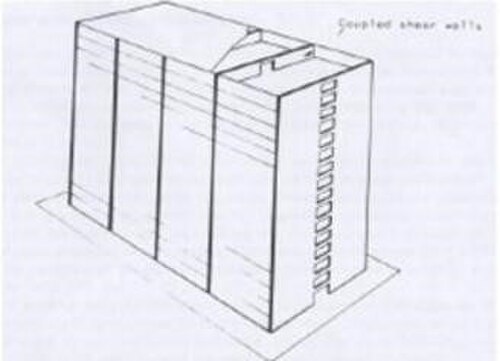

تتطلب مباني الفنادق أو المساكن الطلابية العديد من التقسيمات، مما يسمح بإضافة جدران القص. في هذه المباني،  يُفضل البناء الخلوي التقليدي (الشكل 2)، ويُستخدم ترتيب جدران منتظم مع جدران عرضية بين الغرف وجدران طولية محورية تحيط بممر مركزي.

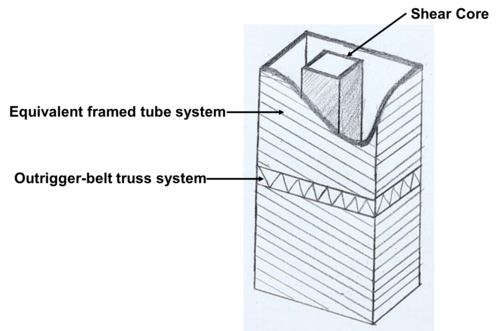

يشكل هيكل جدران القص في مركز مبنى كبير - والذي غالبًا ما يحيط ببئر المصعد أو الدرج - ما يُعرف بنواة القص . في المباني التجارية متعددة الطوابق، تشكل جدران القص نواة واحدة على الأقل (الشكل  3). من منظور خدمات المبنى، تضم نواة القص الخدمات المشتركة، بما في ذلك السلالم والمصاعد ودورات المياه وأنابيب الخدمات. تتطلب متطلبات قابلية استخدام المبنى للخدمة تصميمًا مناسبًا لنواة القص. من الناحية الإنشائية، يمكن لنواة القص أن تعزز مقاومة المبنى للأحمال الجانبية، مثل أحمال الرياح والأحمال الزلزالية، وأن تزيد بشكل كبير من سلامة المبنى.

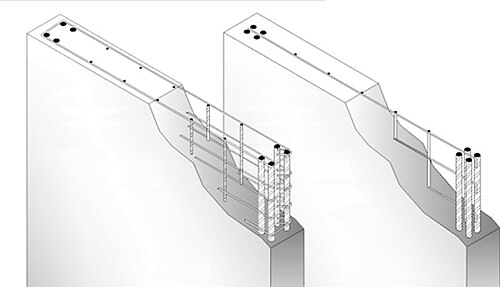

تُدعّم جدران القص الخرسانية بتسليح أفقي ورأسي (الشكل  4). تُعرَّف نسبة التسليح بأنها نسبة مساحة الخرسانة الإجمالية لمقطع عمودي على التسليح. تحدد قوانين البناء الحد الأقصى والأدنى لكميات التسليح، بالإضافة إلى تفاصيل قضبان التسليح. تشمل طرق البناء الشائعة للجدران الخرسانية المسلحة في الموقع: الرفع التقليدي باستخدام القوالب، والقوالب المنزلقة، والقوالب القفزية، والقوالب النفقية.

يُفضّل استخدام طريقة المصاعد التقليدية ذات القوالب عندما يكون عدد الجدران الإجمالي قليلاً أو يكون ترتيبها غير منتظم. في هذه الطريقة، تُبنى الجدران طابقًا تلو الآخر مع الأعمدة. ورغم بطء هذه الطريقة، إلا أنها قد تُنتج تشطيبًا أو ملمسًا عالي الجودة.

الصب الانزلاقي هو أسلوب لصب الخرسانة يُستخدم فيه قالب متحرك لإنشاء جدار متصل. هذه الطريقة فعالة للغاية للهياكل المناسبة، مثل أنظمة الجدران ذات الحواف والجدران الأساسية. يمكن تحقيق سماكة جدار دقيقة للغاية، لكن السطح يكون خشنًا بسبب احتكاك القالب بالجدران.

التشكيل بالقفز، المعروف أيضًا بالتشكيل الصاعد، هو أسلوب بناء تُصب فيه الجدران على مراحل منفصلة. وهي عملية متقطعة، حيث تُشكّل فواصل يومية عند كل مستوى من مستويات الصبّ. ومثل التشكيل بالانزلاق، يُعدّ التشكيل بالقفز فعالًا فقط للهياكل ذات الترتيب الجداري المتكرر. كما أنه يُسهّل إضافة الوصلات والنتوءات عند مستوى الأرضية نظرًا لخصائصه المنفصلة. ومع ذلك، فإن وجود الفواصل اليومية يزيد من احتمالية حدوث عيوب ونقائص.

تعتمد تقنية الإنشاء بالقوالب النفقية على نظام قوالب لصب الألواح والجدران في عملية صب واحدة. وهي مناسبة للهياكل الخلوية ذات التكرار المنتظم للعناصر الأفقية والرأسية. وتكمن ميزة هذه الطريقة في إمكانية تقدم عملية الإنشاء رأسياً وأفقياً في آن واحد، مما يزيد من متانة الهيكل واستقراره.
