SIMATIC هي سلسلة من أنظمة التحكم المنطقي القابلة للبرمجة وأنظمة الأتمتة، طورتها شركة سيمنز . طُرحت السلسلة لأول مرة عام 1958، ومرت بأربعة أجيال رئيسية، أحدثها جيل SIMATIC S7 . صُممت هذه السلسلة خصيصًا لأتمتة العمليات الصناعية والإنتاج.

اسم SIMATIC هو علامة تجارية مسجلة لشركة سيمنز. وهو اسم مركب من كلمتي " Siemens " و "Automatic " .

وظيفة

وحدة المعالجة المركزية Siemens SIMATIC S7-300 PLC مزودة بثلاث وحدات إدخال/إخراج

كما هو الحال مع وحدات التحكم المنطقية القابلة للبرمجة الأخرى ، تهدف أجهزة SIMATIC إلى فصل التحكم في الآلة عن تشغيلها المباشر، بطريقة أخف وزنًا وأكثر مرونة من وحدات التحكم المبرمجة مسبقًا لآلة محددة. كانت أجهزة SIMATIC الأولى تعتمد على الترانزستورات، وكان الهدف منها استبدال المرحلات الموصولة والمخصصة لآلة معينة. تم تقديم المعالجات الدقيقة في عام 1973، مما سمح بتخزين برامج مشابهة لتلك الموجودة على أجهزة الكمبيوتر الرقمية للأغراض العامة واستخدامها للتحكم في الآلات. [ 1 ] تحتوي أجهزة SIMATIC على وحدات إدخال وإخراج للاتصال بالآلات الخاضعة للتحكم. تستجيب البرامج الموجودة على أجهزة SIMATIC في الوقت الفعلي للمدخلات من أجهزة الاستشعار الموجودة على الآلات الخاضعة للتحكم، وترسل إشارات خرج إلى المشغلات الموجودة على الآلات لتوجيه تشغيلها اللاحق.

بحسب الجهاز ووحدات الاتصال الخاصة به، قد تكون الإشارات قيمة ثنائية بسيطة ("مرتفع" أو "منخفض") أو أكثر تعقيدًا. كما تم دعم مدخلات ومخرجات وحسابات أكثر تعقيدًا مع تطور سلسلة SIMATIC. على سبيل المثال، كان بإمكان SIMATIC 505 التعامل مع الكميات ذات الفاصلة العائمة والدوال المثلثية. [ 2 ]

تاريخ

سيمنز سيماتيك إن

في 2 أبريل 1958، تم تسجيل اسم Simatic (المؤلف من " Siemens " و "Auto matic ") لدى مكتب براءات الاختراع والعلامات التجارية الألماني (DIN) كعلامة تجارية مسجلة لشركة Siemens .

بعد عام، في عام 1959، طُرح نظام Simatic G [ 3 ] في السوق، وهو نظام قادر على استبدال منطق المرحلات بوحدة تحكم منطقية مبرمجة سلكية (تعتمد على استخدام ترانزستورات الجرمانيوم ). وقد طُرح النظام تحت اسم "نظام الوحدات الأساسية للتحكم الإلكتروني".

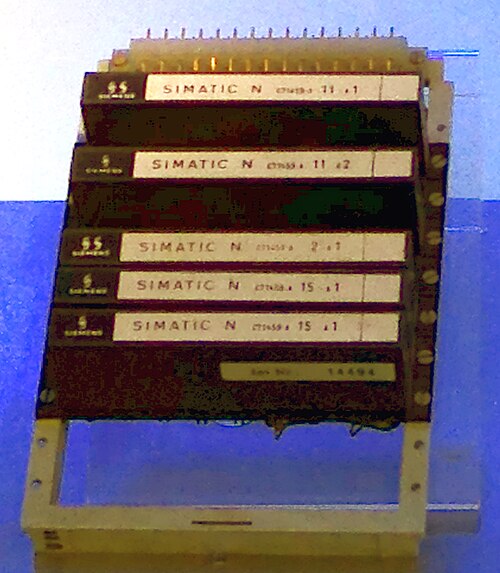

في عام 1964، تم إطلاق Simatic N (1964) (وحدة تحكم منطقية مبرمجة سلكية) - تعتمد على ترانزستورات السيليكون .

في عام 1973، تم إطلاق نظام Simatic S3، وهو أول نظام Simatic قائم على المعالج الدقيق والذي قام بتنفيذ منطق قابل للبرمجة. [ 4 ]

في عام 1979، أُطلقت سلسلة Simatic S5، واستمر إنتاجها حتى عام 2000. ولا تزال أنظمة الأتمتة القائمة على Simatic S5 تعمل في جميع أنحاء العالم. تمت برمجة أنظمة S5 باستخدام برنامج STEP 5. وفي عام 1984، طُرحت سلسلة وحدات التحكم القابلة للبرمجة Simatic S5 U (العالمية).

في عام 1994، تم إطلاق سلسلة Simatic S7، وهي سلسلة تعتمد بشكل أساسي على وحدات التحكم S7-200 (المخصصة لأنظمة الأتمتة البسيطة)، وS7-300 (المناسبة لأي نظام أتمتة تقريبًا)، وS7-400 (المخصصة لمشاريع الأتمتة الكبيرة والضخمة جدًا). ​​تدعم جميع وحدات التحكم في هذه السلسلة الربط الشبكي، وخاصةً في شبكات Profibus أو شبكات إيثرنت الصناعية .

سيمنز سيماتيك S7-1500

في عام 1996، قدمت شركة سيمنز مفهوم "الأتمتة المتكاملة كلياً"، وهو مفهوم يشير في البداية إلى ترابط معدات الأتمتة. [ 5 ]

في عام 2009، تم إطلاق سلسلة S7-1200 من وحدات التحكم المنطقية القابلة للبرمجة (PLCs)، وهي سلسلة حلت محل سلسلة S7-200.

في عام 2011، تم أيضًا إطلاق حزمة برامج TIA Portal (بوابة الأتمتة المتكاملة تمامًا)، وهي منصة برمجية مخصصة للبرمجة المعقدة لأنظمة الأتمتة.

في عام 2013، ظهرت سلسلة S7-1500 في السوق، وهي جيل جديد من وحدات التحكم المنطقية القابلة للبرمجة تهدف إلى استبدال سلسلتي S7-300 و S7-400 بمرور الوقت.

تم إطلاق الجيل الثاني من جهاز S7-1200 G2 في ديسمبر 2024.

أجهزة التحكم

صُممت أنظمة التحكم SIMATIC (PLC) لأتمتة أكبر قدر ممكن من عمليات التحكم في المصانع الصناعية. ومن خلال مدخلات ومخرجات النظام، يمكنها مراقبة عناصر العملية والتحكم بها (تدفق التشغيل، حالة العناصر الميكانيكية، درجة الحرارة، الضغط)، مما يقلل الحاجة إلى الإشراف المستمر من قبل مشغل بشري.

تُخزَّن منطق التشغيل في شكل برنامج حاسوبي في ذاكرة نظام تحكم من نوع وحدة المعالجة المركزية (CPU). يتميز نظام الأتمتة بتصميمه المعياري، ويمكن تزويده، بالإضافة إلى وحدة المعالجة المركزية، بوحدات طرفية رقمية و/أو تناظرية متنوعة، فضلاً عن وحدات تحكم ذكية . يمكن تهيئة هذه الوحدات مركزياً (بالقرب من وحدة المعالجة المركزية) أو لا مركزياً، بالقرب من المصنع الخاضع للتحكم. تتراوح وحدات التحكم من وحدات صغيرة الحجم إلى أنظمة PLC عالية الأداء. ما يجمع بين جميع وحدات تحكم Simatic هو مقاومتها للتداخل الكهرومغناطيسي (على سبيل المثال، يتوافق Simatic-S7 مع متطلبات التوجيه 2014/30/EU بشأن التوافق الكهرومغناطيسي ومقاومة الظروف المناخية القاسية - على سبيل المثال،  درجة حرارة محيطة من 0 إلى +60 درجة مئوية أثناء التشغيل). تتم برمجة Simatic باستخدام برنامج STEP 7 (المعروف سابقاً باسم STEP 5) أو برامج من شركات مصنعة أخرى.

طورت شركة سيمنز المزيد من خطوط الإنتاج حتى الآن. كانت الإصدارات الأولى سلكية، وكانت سلسلة SIMATIC S3 هي أول سلسلة تعتمد على المعالج.

SIMATIC S3

(ابتداءً من عام 1973)

كان نظام S3 يعتمد على منطق SIMATIC C3 المدمج.

  • مثال: سيماتيك S3-111

سيمات إس 5

معالج سيمنز S5-95U

(1979 - 2000)

تم بيع سلسلة S5 بتكوينات هيكلية متنوعة. ضمن كل نمط هيكلي، توفرت عدة وحدات معالجة مركزية (CPU) بسرعات وذاكرة وقدرات متفاوتة. وفرت بعض الأنظمة تحكمًا "آمنًا ضد الأعطال"، يُستخدم لتطبيقات السلامة أو لتشغيل وحدة معالجة مركزية احتياطية للتحكم فائق الموثوقية، كما هو الحال في صناعة الأدوية ، على سبيل المثال.

تم بناء كل تكوين بدءًا من الوحدة المركزية التي تم توصيل وحدات الإدخال والإخراج المختلفة، ووحدات الاتصال، أو الوحدات الخاصة بالوظائف. تم تكوين النماذج المدمجة عن طريق توصيل الوحدات مباشرةً بسكة الدعم، بينما تم تكوين النماذج المعقدة عن طريق تركيب لوحات معيارية في درج مخصص.

  • نظام Simatic S5-010 - نظام PLC معياري
    • Simatic S5-010K – نسخة لآلات قولبة الحقن ( K unststoffspritz).
    • Simatic S5-010W – نسخة معدلة لأدوات الآلات ( Werkzeugmaschinen ) أو أنظمة تحديد المواقع.
  • وحدات تحكم مدمجة Simatic S5-90U
    • مثال: 6ES5090-8MA0x / S5-90 / ذاكرة وصول عشوائي 4 كيلوبايت / مزود طاقة تيار متردد مدمج 230 فولت، 10 مداخل ثنائية، 6 مخارج مرحلية مباشرة على وحدة المعالجة المركزية
  • سيماتيك S5-95 [ 6 ] – وحدات تحكم مدمجة
    • سيماتيك S5-95F - إصدار مقاوم للأعطال - وظائف أمان مدمجة
    • سيماتيك S5-95U [ 7 ] – نسخة عالمية

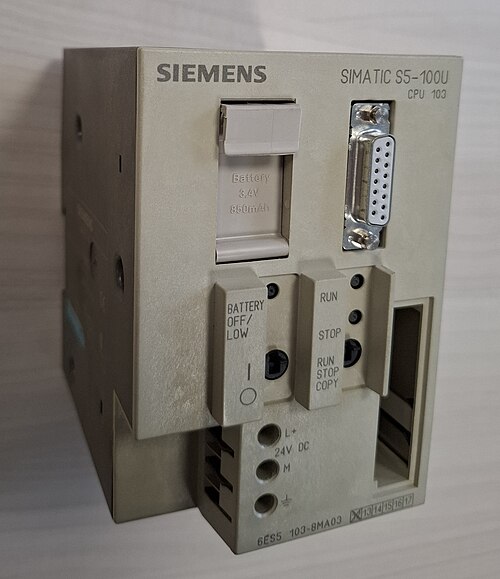

وحدة التحكم المركزية PLC Simatic S5-100U CPU103
  • سيماتيك S5-100U [ 8 ] – وحدة نمطية
  • سيماتيك S5-101 - وحدة مدمجة
    • سيماتيك S5-101R [ 9 ] – البرمجة بلغة LAD فقط
    • سيماتيك S5-101U [ 10 ] – برمجة بصيغ AWL/STL وLAD وCSF/FBD؛ إمكانية التوسعة باستخدام وحدة توسعة
  • نظام Simatic S5-105R - نظام معياري في درج مقاس 19 بوصة. البرمجة فقط في LAD ("R" تعني مرحل - البرمجة في LAD = مخطط المرحل)
  • نظام سيماتيك S5-110 - نظام معياري
    • سيماتيك S5-110A - معياري
    • سيماتيك S5-110F [ 11 ] – إصدار مقاوم للأعطال - وظائف أمان مدمجة
    • سيماتيك S5-110S – وحدة نمطية، تُركّب في درج مع ناقل إدخال/إخراج خارجي
  • سيماتيك S5-115 – نظام معياري، وحدة مركزية بدون مروحة (مراوح لأنواع معينة من الأدراج)، سعات ذاكرة مختلفة حسب الإصدار، ذاكرة قابلة للتوسيع بوحدات إضافية.
    • سيماتيك S5-115F - إصدار مقاوم للأعطال - وظائف أمان مدمجة
    • Simatic S5-115H – نسخة احتياطية (توافر عالٍ)
    • سيماتيك S5-115U [ 12 ] – إصدار عالمي
  • نظام Simatic S5-130 - نظام معياري متوسط ​​المدى (من حيث الأداء)
    • Simatic S5-130A – نسخة متينة (وحدات مغلفة)
    • سيماتيك S5-130K – نسخة صغيرة الحجم (كرتون في درج)
    • سيماتيك S5-130W – نسخة من الورق المقوى داخل درج لأتمتة العمليات الصناعية
  • نظام Simatic S5-135U - نظام معياري متوسط ​​الأداء. أول نظام من Simatic يسمح بتكوينات متعددة المعالجات (حتى 4 وحدات مركزية بالتوازي). تحتوي كل وحدة مركزية على برنامج PLC خاص بها، ومساحات ذاكرة خاصة بها، وعدادات، ومؤقتات. يمكن تحقيق الاتصال بين المعالجات عبر مساحة ذاكرة مشتركة (ذاكرة وصول عشوائي ثنائية المنفذ) أو عبر كتل البيانات.
    • مثال: 6ES5 920-3UA1x، 6ES5 921-3UA1x، 6ES5 922-3UA1x، 6ES5 928-3UA1x، 6ES5 928-3UA2x، 6ES5 928-3UB1x، 6ES5 928-3UB2x، ...
  • Simatic S5-150 – نظام معياري مزود بدرج تهوية لأنظمة الأتمتة المعقدة أو أنظمة التنسيق المركزية، تم طرحه في السوق عام 1980.
    • Simatic S5-150A – نسخة تصميم قوية (وحدات مغلفة)
    • سيماتيك S5-150K - نسخة بتصميم صغير الحجم (ألواح كرتونية في الدرج)
    • سيماتيك S5-150S - تصميم الدرج (ألواح كرتونية في الدرج)
    • Simatic S5-150U – تصميم الدرج (ألواح من نوع البطاقات في الدرج)
    • مثال: 6ES5 924...، 6ES5 925...، 6ES5 926...، 6ES5 927...
  • Simatic S5-155 - نظام معياري، مزود بدرج تهوية، لأتمتة معقدة، يسمح بتكوينات المعالج الفردي أو المتعدد.
    • Simatic S5-155H – نسخة احتياطية (توافر عالٍ)
    • سيماتيك S5-155U - إصدار عالمي
    • مثال: 6ES5 946...، 6ES5 947...، 6ES5 948...

سيماتيك S7 (S7-200، S7-300، S7-400)

(منذ عام 1994)

صدرت أولى منتجات سلسلة S7 عام 1994، وكانت متوفرة بثلاث فئات أداء: S7-200 وS7-300 وS7-400. وشهد إطلاق SIMATIC S7 أيضًا إصدار معيار ناقل البيانات الميداني الجديد Profibus ، والاستخدام الرائد لتقنية إيثرنت الصناعية لتسهيل التواصل بين أجهزة الأتمتة. وقد ساهم النجاح الباهر لعائلة معالجات S7-300 تحديدًا في ترسيخ مكانة سيمنز كإحدى الشركات الرائدة عالميًا في تكنولوجيا الأتمتة. ومن المتوقع إيقاف إنتاج هذه السلسلة نهائيًا عام 2033. [ 13 ]

سيماتيك S7-200

(تم إيقاف تشغيله تدريجياً - SIOS ، 2017-07-26))

سلسلة من وحدات PLC الصغيرة (80  مم × 62  مم) والسريعة (0.22 ميكروثانية وقت التنفيذ الثنائي) مع واجهة RS 485 مدمجة (واجهة PPI = واجهة نقطة إلى نقطة).

  • لتطبيقات الأتمتة منخفضة التعقيد
  • قابلة للبرمجة باستخدام برنامج Step 7 MicroWin (في الأصل Step 7 MicroDos ).
  • على الرغم من أنها لم تعد تُسوّق على هذا النحو، إلا أن وحدات S7-200 لا تزال تُستخدم لوحدات PLC المدمجة في سلسلة Sinumerik 828D CNC Numerical Controls.

سيماتيك S7-300 [ 14 ]

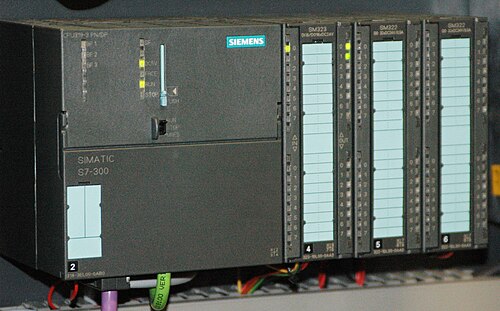

سيمنز سيماتيك S7-300

نظام PLC معياري (ولكن توجد أيضًا بعض وحدات المعالجة المركزية المدمجة، مع مداخل/مخارج مدمجة). ويمكن التواصل مع الأجهزة الأخرى عبر واجهات RS 485 (MPI = واجهة متعددة النقاط) وProfibus وProfinet وEthernet المدمجة.

  • نظام معياري، توسيع عدد المدخلات/المخرجات عن طريق إضافة وحدات نمطية
  • لتطبيقات الأتمتة ذات التعقيد المنخفض أو المتوسط
  • تتم برمجة النظام باستخدام حزمة برامج STEP 7 .
  • يتم تخزين برنامج PLC على بطاقة MMC يتم إدخالها في وحدة المعالجة المركزية.

يتكون النظام من:

  • وحدة معالجة مركزية تتضمن أيضًا وظائف الاتصال (MPI أو Profibus أو Profinet، حسب النوع المختار)
  • وحدات SM لتوصيل المدخلات والمخرجات (رقمية أو تناظرية)
  • اختياري: وحدات واجهة IM أو معالجات اتصالات SP لأنواع مختلفة من ناقلات الاتصال
  • اختياري: وحدات وظائف FM مثل العدادات عالية السرعة، وتحديد المواقع (حلقة مغلقة/مفتوحة)، والتحكم PID، وما إلى ذلك.

سيماتيك S7-300: وحدات التحكم (مقتطف)

  • وحدة المعالجة المركزية 312، ذاكرة عمل 32 كيلوبايت، واجهة MPI؛ وسيط التخزين: بطاقة MMC
  • وحدة المعالجة المركزية 314، ذاكرة عمل 128 كيلوبايت، واجهة MPI؛ وسيط التخزين: بطاقة MMC
  • وحدة المعالجة المركزية 315-2DP، ذاكرة عاملة 256 كيلوبايت، واجهة MPI، واجهة ProfiBus DP رئيسية/فرعية؛ وسيط التخزين: بطاقة MMC
  • وحدة المعالجة المركزية 315-2 PN/DP، ذاكرة عمل 384 كيلوبايت، واجهة مزدوجة MPI/PROFIBUS DP رئيسية/تابعة، واجهة إيثرنت/PROFINET مع محول ثنائي المنافذ؛ بطاقة MMC
  • وحدة المعالجة المركزية 317-2، ذاكرة عمل 1 ميجابايت، واجهة MPI، واجهة PROFIBUS DP رئيسية/فرعية؛ بطاقة MMC
  • وحدة المعالجة المركزية 317-2 PN/DP، ذاكرة عمل 1 ميجابايت، واجهة مزدوجة MPI/PROFIBUS DP رئيسية/تابعة، واجهة إيثرنت/PROFINET مع محول ثنائي المنافذ؛ بطاقة MMC
  • وحدة المعالجة المركزية 319-3 PN/DP، ذاكرة عمل 2 ميجابايت، واجهة مزدوجة MPI/PROFIBUS DP رئيسية/تابعة، واجهة PROFIBUS DP رئيسية/تابعة، واجهة إيثرنت/PROFINET مع محول ثنائي المنافذ؛ بطاقة MMC

سيماتيك S7-300F

نظام PLC معياري، يعتمد على S7-300، مع وظائف موسعة للتحكم في العمليات حيث تلعب السلامة الوظيفية ("وظائف السلامة") دورًا مهمًا.

  • يسمح النظام بتحقيق متطلبات السلامة الوظيفية من SIL 1 إلى SIL 3 وفقًا لـ IEC 61508، ومن PL a إلى PL e وفقًا لـ EN ISO 13849-1، والفئات 1 و2 و3 و4 وفقًا لـ EN 954-1.
  • يقوم النظام بتنفيذ وظائف نظام S7-300، ووظائف السلامة الوظيفية تعمل فقط على توسيع إمكانيات النظام.
  • قد تكون هناك حاجة إلى وحدات إدخال / إخراج مخصصة خاصة ("آمنة من الأعطال") لتنفيذ وظائف السلامة، والتي يمكن أيضًا توصيلها بوحدات الإدخال / الإخراج المعتادة (استخدام مختلط).
  • تمت برمجة النظام باستخدام حزمة برامج STEP 7 ، أما بالنسبة لوظائف السلامة، فإن حزمة STEP 7 Distributed Safety extension مطلوبة.

سيماتيك S7-300 SIPLUS

نظام PLC معياري، يعتمد على S7-300، للاستخدام في الظروف البيئية القاسية (-25 ... 60  درجة مئوية، رطوبة عالية، صقيع، إلخ).

سيماتيك S7-400 [ 15 ]

Siemens Simatic S7-400، من اليسار إلى اليمين: وحدة تزويد الطاقة PS، وحدة المعالجة المركزية 416-3، وحدة واجهة IM 460-0 ومعالج الاتصالات CP 443-1.

نظام PLC معياري، مع تركيب مخصص في الأدراج. يمكن الاتصال بالأجهزة الأخرى عبر واجهات RS 485 (MPI = واجهة متعددة النقاط) و Profibus و Profinet و Ethernet المدمجة.

  • نظام معياري، توسيع عدد المدخلات / المخرجات عن طريق إضافة وحدات في الدرج أو المحيط الموزع.
  • لتطبيقات الأتمتة ذات التعقيد المتوسط ​​والعالي.
  • تتم برمجة النظام باستخدام حزمة برامج STEP 7
  • يتم تخزين برنامج PLC على البطاقة
  • يسمح باستخدام وحدات معالجة مركزية متعددة في نظام واحد (معالج متعدد) للتطبيقات المعقدة.

يتكون النظام من:

  • وحدة معالجة مركزية تتضمن أيضًا وظائف الاتصال (MPI أو Profibus أو Profinet، حسب النوع المختار)
  • وحدات SM لتوصيل المدخلات والمخرجات (رقمية أو تناظرية)
  • اختياري: وحدات واجهة IM أو معالجات اتصالات SP لأنواع مختلفة من ناقلات الاتصال
  • اختياري: وحدات وظائف FM مثل العد عالي السرعة، وتحديد المواقع (حلقة مغلقة/مفتوحة)، والتحكم PID، وما إلى ذلك.

S7-400H

نظام S7-400 الاحتياطي، مع وحدتين مركزيتين وإمكانية توصيل وحدات الإدخال/الإخراج في أزواج، من أجل توافر ممتد.

S7-400F / S7-400FH

نظام S7-400 "آمن ضد الأعطال" مع وظائف أمان، في إصدار أحادي القناة أو إصدار احتياطي.

S7-400F: قناة واحدة، مجموعة واحدة من منافذ الإدخال/الإخراج

S7-400FH: زائد عن الحاجة، وحدات الإدخال/الإخراج في أزواج، قابلة للتبديل أو أحادية القناة، وحدات الإدخال/الإخراج في أزواج

Simatic WinAC-RTX

نظام SIMATIC WinAC RTX هو نظام تحكم برمجي من SIMATIC، يمكن تثبيته على جهاز كمبيوتر صناعي. يمكن توصيل وحدات الإدخال/الإخراج عبر PROFIBUS أو PROFINET باستخدام واجهة Ethernet أو بطاقات توسعة PCI.

Simatic S7 (S7-1200, S7-1500)

(منذ عام 2009)

في أبريل 2009، بدأت شركة سيمنز تغييرًا جيلًا في وحدات التحكم Simatic S7 من خلال إطلاق عائلة وحدات التحكم S7-1200 أولاً، ثم في عام 2012، S7-1500. [ 16 ]

سيماتيك S7-1200

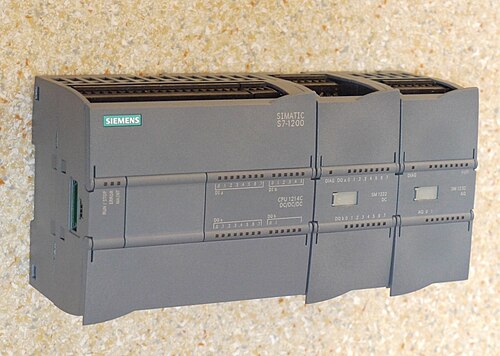

سيمنز سيماتيك S7-1200

(منذ عام 2009)

S7-1200 [ 17 ] هي عائلة من وحدات التحكم المنطقية القابلة للبرمجة (PLC) صغيرة الحجم (حوالي 100  مم × 75  مم)، مصممة لحلول التحكم البسيطة. تحتوي على ذاكرة تشغيل تصل إلى 150 كيلوبايت، وذاكرة برنامج مدمجة بسعة 2 ميجابايت قابلة للتوسيع حتى 24 ميجابايت، وزمن تنفيذ تعليمات البت يبلغ حوالي 0.1 ميكروثانية. يمكن الاتصال بالأجهزة الأخرى عبر واجهات Profinet وEthernet المدمجة أو عبر وحدات اتصال اختيارية.

  • نظام معياري، توسيع عدد المدخلات/المخرجات عن طريق إضافة وحدات نمطية
  • لتطبيقات الأتمتة ذات التعقيد المنخفض أو المتوسط
  • تتم برمجة النظام باستخدام حزمة البرامج TIA STEP 7 (الأتمتة المتكاملة بالكامل الخطوة 7).
  • يتم تخزين برنامج PLC داخليًا، على ذاكرة EEPROM المدمجة في الوحدة، أو على بطاقة ذاكرة Simatic (بطاقة SD).

يتكون النظام من:

  • وحدة معالجة مركزية تتضمن أيضًا وظائف اتصال Profinet وعددًا من المدخلات والمخرجات الرقمية أو التناظرية.
  • اختياري: وحدات SM لتوسيع عدد المدخلات والمخرجات (رقمية أو تناظرية).
  • اختياري: وحدات اتصال CM لأنواع مختلفة من ناقلات الاتصال (RS232، ModBus، GPRS، ...).
  • اختياري: مفتاح شبكة إيثرنت رباعي المنافذ
  • اختياري: وحدة توصيل لأنظمة وزن SIWAREX
  • اختياري: وحدة "مراقبة الحالة" لمراقبة أنظمة القيادة (التآكل، محامل المحرك، إلخ).

سيماتيك S7-1200: وحدات التحكم (مقتطف)

  • وحدة المعالجة المركزية 1211C DC/DC/DC، AC/DC/مرحل، DC/DC/مرحل، ذاكرة عمل 50 كيلوبايت، 6 مداخل/4 مخرجات/2 مدخلات تناظرية، قابلة للتوسيع باستخدام لوحة توسعة
  • وحدة المعالجة المركزية 1212C DC/DC/DC، AC/DC/مرحل، DC/DC/مرحل، ذاكرة عاملة 75 كيلوبايت، 8 مداخل/6 قنوات إمداد/2 مدخلات تناظرية، قابلة للتوسيع باستخدام لوحة توسعة وما يصل إلى وحدتي إدخال/إخراج
  • وحدة المعالجة المركزية 1214C DC/DC/DC، AC/DC/مرحل، DC/DC/مرحل، ذاكرة عمل 100 كيلوبايت، 14 مدخل/10 مخرجات/2 مدخلات تناظرية، قابلة للتوسيع باستخدام لوحة توسعة وما يصل إلى 8 وحدات إدخال/إخراج
  • وحدة المعالجة المركزية 1215C DC/DC/DC، AC/DC/مرحل، DC/DC/مرحل، ذاكرة عاملة 125 كيلوبايت، 14 مدخل/10 مخرجات/2 مدخل تناظري/2 مخرج تناظري، قابلة للتوسيع باستخدام لوحة توسعة وما يصل إلى 8 وحدات إدخال/إخراج
  • معالج 1217C DC/DC/DC، ذاكرة عاملة 150 كيلوبايت، 14 مدخل/10 مخرجات/2 مدخل تناظري/2 مخرج تناظري، قابل للتوسيع باستخدام لوحة توسعة وما يصل إلى 8 وحدات إدخال/إخراج
  • وحدة المعالجة المركزية 1212FC (آمنة من الأعطال) DC/DC/DC، DC/DC/مرحل، ذاكرة عمل 100 كيلوبايت، 8I/6Q/2AI، قابلة للتوسيع باستخدام لوحة توسعة وما يصل إلى وحدتي إدخال/إخراج (بما في ذلك الإدخال/الإخراج الآمن من الأعطال).
  • وحدة المعالجة المركزية 1214FC (آمنة من الأعطال) DC/DC/DC، DC/DC/مرحل، ذاكرة عمل 125 كيلوبايت، 14I/10Q/2AI، قابلة للتوسيع باستخدام لوحة توسعة وما يصل إلى 8 وحدات إدخال/إخراج (بما في ذلك الإدخال/الإخراج الآمن من الأعطال).
  • وحدة المعالجة المركزية 1215FC (آمنة من الأعطال) DC/DC/DC، DC/DC/مرحل، ذاكرة عمل 150 كيلوبايت، 14I/10Q/2AI/2AQ، قابلة للتوسيع باستخدام لوحة توسعة وما يصل إلى 8 وحدات إدخال/إخراج (بما في ذلك الإدخال/الإخراج الآمن من الأعطال).

سيماتيك S7-1200 G2

(منذ عام 2024)

تم عرض S7-1200 G2، وهو الجيل الثاني من وحدات التحكم القابلة للبرمجة في سلسلة S7-1200، في معرض هانوفر ميسي 2024 [ 18 ] وتم إطلاقه في السوق في ديسمبر 2024 - يناير 2025، جنبًا إلى جنب مع TIA-Portal v20. [ 19 ]

وحدات S7-1200 G2 غير متوافقة من حيث المكونات مع وحدات الجيل الأول. وبالمقارنة مع الجيل الأول من S7-1200، تتميز الوحدات الجديدة بتحسينات في الجوانب التالية:

  • تقليل وقت التنفيذ
  • دعم اتصالات ProfiNet من نوع الوقت الحقيقي (RT) والوقت الحقيقي المتزامن (IRT)
  • دعم خاصية التكرار الإعلامي للتكرار المخطط (MRPD) وبروتوكول التكرار الإعلامي (MRP)
  • ذاكرة البرنامج تصل إلى 300 كيلوبايت، وذاكرة البيانات تصل إلى 750 كيلوبايت، وذاكرة العمل تصل إلى 8 ميجابايت
  • دعم استخدام كائنات تقنية مكتبة SIMATIC Motion Library (TO_SpeedAxis, TO_PositioningAxis, TO_SynchronousAxis, TO_ExternalEncoder, TO_OutputCam, TO_CamTrack, TO_MeasuringInput, TO_Cam, TO_Kinematics)
  • تحليل خصائص وحدة تحكم SIMATIC
  • وظائف موسعة تتعلق بأمان البيانات (سجل الأحداث، ودعم إدارة المستخدمين والأدوار)
  • تتيح تقنية الاتصال قريب المدى (NFC) تشخيص وحدة المعالجة المركزية وضبط معاييرها باستخدام تطبيق الهاتف (في البداية، كان متاحًا فقط لنظام iOS). في عام 2025، وبعد بضعة أشهر من إطلاق سلسلة S7-1200 G2، تم تعطيل واجهة NFC في إصدار جديد للبرنامج الثابت.

سيماتيك S7-1200 G2: وحدات التحكم (مقتطف)

  • وحدة المعالجة المركزية 1212C G2 DC/DC/DC، AC/DC/مرحل، DC/DC/مرحل، ذاكرة برنامج 150 كيلوبايت، ذاكرة بيانات 500 كيلوبايت، 8 مداخل رقمية/6 مداخل رقمية تربيعية، قابلة للتوسيع باستخدام لوحة توسعة
  • وحدة المعالجة المركزية 1214C G2 DC/DC/DC، AC/DC/مرحل، DC/DC/مرحل، ذاكرة برنامج 250 كيلوبايت، ذاكرة بيانات 750 كيلوبايت، 14 مدخل رقمي/10 مخرج رقمي تربيعي، قابلة للتوسيع بلوحة توسعة واحدة أو اثنتين
  • وحدة المعالجة المركزية 1212FC G2 DC/DC/DC، DC/DC/مرحل، ذاكرة برنامج 150 كيلوبايت، ذاكرة بيانات 500 كيلوبايت، 8 مداخل رقمية/6 مداخل رقمية تربيعية، قابلة للتوسيع باستخدام لوحة توسعة
  • وحدة المعالجة المركزية 1214C G2 DC/DC/DC، AC/DC/مرحل، DC/DC/مرحل، ذاكرة برنامج 250 كيلوبايت، ذاكرة بيانات 750 كيلوبايت، 14 مدخل رقمي/10 مخرج رقمي تربيعي، قابلة للتوسيع بلوحة توسعة واحدة أو اثنتين

سيماتيك S7-1500

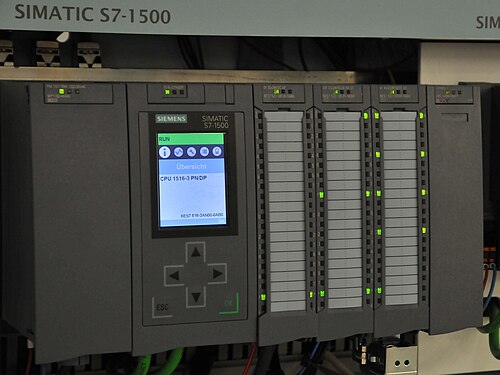

سيمنز سيماتيك S7-1500

(منذ عام 2012)

في المؤتمر الصحفي لمعرض SPS/IPC/DRIVES التجاري لعام 2012 في نورمبرغ، قدمت سيمنز وحدة التحكم الجديدة Simatic S7-1500، والتي من المتوقع أن تحل تدريجيًا محل وحدات سلسلتي S7-300 وS7-400. [ 20 ] أصبحت وظائف التحكم في الحركة مدمجة الآن في جميع وحدات المعالجة المركزية (CPU) بشكل قياسي، بينما تتطلب الوظائف الإضافية، مثل التحكم في الحركة، وحدات PLC خاصة من سلسلة S7-1500T. تتوفر السلامة الوظيفية (حتى مستوى SIL3 وفقًا لمعيار IEC 62061 ومستوى PL-e وفقًا لمعيار ISO 13849) في إصدارات وحدة المعالجة المركزية S7-1500F المقاومة للأعطال. تأتي وحدات المعالجة المركزية مزودة بواجهات Profinet بشكل قياسي، وخادم ويب مدمج، وشاشة ملونة، ويمكن توسيعها بما يصل إلى 32 وحدة نمطية في الدرج المركزي.

  • نظام معياري، توسيع عدد المدخلات/المخرجات عن طريق إضافة وحدات نمطية
  • لتطبيقات الأتمتة ذات التعقيد المتوسط ​​إلى العالي
  • تتم برمجة النظام باستخدام حزمة البرامج TIA STEP 7 (الأتمتة المتكاملة بالكامل الخطوة 7).
  • يتم تخزين برنامج PLC على بطاقة ذاكرة Simatic (بطاقة SD).

سيماتيك S7-1500: وحدات التحكم (مقتطف)

  • وحدة المعالجة المركزية 1511-1PN، برنامج بحجم 150 كيلوبايت، بيانات بحجم 1 ميجابايت 6ES7511-1AK02-0AB0
  • وحدة المعالجة المركزية 1511-1PN، برنامج بحجم 300 كيلوبايت، بيانات بحجم 1.5 ميجابايت 6ES7511-1AL03-0AB0
  • وحدة المعالجة المركزية 1513-1PN، برنامج بحجم 300 كيلوبايت، بيانات بحجم 1.5 ميجابايت 6ES7513-1AL02-0AB0
  • وحدة المعالجة المركزية 1513-1PN، برنامج بحجم 600 كيلوبايت، بيانات بحجم 2.5 ميجابايت 6ES7513-1AM03-0AB0
  • وحدة المعالجة المركزية 1515-2PN، برنامج بحجم 500 كيلوبايت، بيانات بحجم 3 ميجابايت 6ES7515-2AM02-0AB0
  • وحدة المعالجة المركزية 1515-2PN، برنامج 1 ميجابايت، بيانات 4.5 ميجابايت 6ES7515-2AN03-0AB0
  • وحدة المعالجة المركزية 1516-3PN/DP، ذاكرة برنامج 1 ميجابايت، ذاكرة بيانات 5 ميجابايت 6ES7516-3AN02-0AB0
  • وحدة المعالجة المركزية 1516-3PN/DP، ذاكرة برنامج 2 ميجابايت، ذاكرة بيانات 7.5 ميجابايت 6ES7516-3AP03-0AB0
  • وحدة المعالجة المركزية 1517-3PN/DP، ذاكرة برنامج 2 ميجابايت، ذاكرة بيانات 8 ميجابايت 6ES7517-3AP00-0AB0
  • وحدة المعالجة المركزية 1518-4PN/DP، ذاكرة برنامج 6 ميجابايت، ذاكرة بيانات 60 ميجابايت 6ES7518-4AP00-0AB0
  • وحدة المعالجة المركزية 1518-4PN/DP متعددة الوظائف + C/C++ RT + OPC UA 6ES7518-4AX00-1AC0

سيماتيك S7-1500: وحدات التحكم الآمنة من الأعطال (مقتطف)

  • وحدة المعالجة المركزية 1511F-1PN، برنامج بحجم 225 كيلوبايت، بيانات بحجم 1 ميجابايت 6ES7511-1FK02-0AB0
  • وحدة المعالجة المركزية 1511F-1PN، برنامج بحجم 450 كيلوبايت، بيانات بحجم 1.5 ميجابايت 6ES7511-1FL03-0AB0
  • وحدة المعالجة المركزية 1513F-1PN، برنامج بحجم 450 كيلوبايت، بيانات بحجم 1.5 ميجابايت 6ES7513-1FL02-0AB0
  • وحدة المعالجة المركزية 1513F-1PN، برنامج بحجم 900 كيلوبايت، بيانات بحجم 2.5 ميجابايت 6ES7513-1FM03-0AB0
  • وحدة المعالجة المركزية 1515F-2PN، برنامج بحجم 750 كيلوبايت، بيانات بحجم 3 ميجابايت 6ES7515-2FM02-0AB0
  • وحدة المعالجة المركزية 1515F-2PN، برنامج بحجم 1.5 ميجابايت، بيانات بحجم 4.5 ميجابايت، 6ES7515-2FN03-0AB0
  • وحدة المعالجة المركزية 1516F-3PN/DP، برنامج 1.5 ميجابايت، بيانات 5 ميجابايت 6ES7516-3FN02-0AB0
  • وحدة المعالجة المركزية 1516F-3PN/DP، برنامج 3 ميجابايت، بيانات 7.5 ميجابايت 6ES7516-3FP03-0AB0
  • وحدة المعالجة المركزية 1517F-3PN/DP، ذاكرة برنامج 3 ميجابايت، ذاكرة بيانات 8 ميجابايت 6ES7517-3FP00-0AB0
  • وحدة المعالجة المركزية 1518F-4PN/DP، ذاكرة برنامج 9 ميجابايت، ذاكرة بيانات 60 ميجابايت 6ES7518-4FP00-0AB0
  • وحدة المعالجة المركزية 1518F-4PN/DP متعددة الوظائف + C/C++ RT +OPC UA 6ES7518-4FX00-1AC0

Simatic S7-1500: SIPLUS (للاستخدام في درجات الحرارة القصوى والاهتزازات وما إلى ذلك)

  • يمكن طلب معظم الوحدات المذكورة أعلاه بنسخة SIPLUS أيضًا

تقنية Simatic S7-1500: وظائف تقنية موسعة لتنفيذ عمليات مزامنة المحاور المعقدة أو الوظائف الحركية (التحكم في الحركة)

  • وحدة المعالجة المركزية 151*T: إصدارات وحدة المعالجة المركزية S7-1500 بوظائف تقنية موسعة
  • وحدة المعالجة المركزية 151*TF: إصدارات مزودة بوظائف تقنية موسعة ونظام أمان ضد الأعطال

Simatic S7-1500 "متسامح مع الأعطال" وذو أنظمة احتياطية:

  • وحدة المعالجة المركزية 1513R-1 PN، برنامج 600 كيلوبايت / بيانات 2.5 ميجابايت 6ES7513-1RM03-0AB0
  • وحدة المعالجة المركزية 1515R-2 PN، 1 ميجابايت للبرنامج / 4.5 ميجابايت للبيانات 6ES7515-2RN03-0AB0
  • وحدة المعالجة المركزية 1517H-3 PN، ذاكرة برنامج 2 ميجابايت / ذاكرة بيانات 8 ميجابايت 6ES7517-3HP00-0AB0
  • وحدة المعالجة المركزية 1518HF-4 PN، 9 ميجابايت للبرنامج/60 ميجابايت للبيانات 6ES7518-4JP00-0AB0
  • وحدة المعالجة المركزية 1513R-1 PN، برنامج 300 كيلوبايت / بيانات 1.5 ميجابايت 6ES7513-1RL00-0AB0
  • وحدة المعالجة المركزية 1515R-2 PN، برنامج 500 كيلوبايت / بيانات 3 ميجابايت 6ES7515-2RM00-0AB0
  • سيبلوس S7-1500 وحدة المعالجة المركزية 1517H-3 PN 6AG1517-3HP00-4AB0
  • وحدة المعالجة المركزية SIPLUS S7-1500 رقم القطعة 1518HF-4

برمجة

تم تنفيذ الأجيال الأولى من أنظمة التحكم سيماتيك (سيماتيك جي، سيماتيك إس) باستخدام وحدات تحكم منطقية مبرمجة سلكية. وكان سيماتيك إس 3 أول نظام تحكم قائم على المعالج الدقيق يسمح بالمنطق القابل للبرمجة.

تم برمجة جهاز Simatic S5، الذي تم إطلاقه في عام 1979، في البداية باستخدام وحدات تحكم برمجة خاصة، ثم باستخدام حزمة برامج STEP 5 ، وهي واحدة من أوائل برامج برمجة PLC المتقدمة. [ 21 ]

لبرمجة أنظمة Simatic S7 300 و 400، أطلقت شركة Siemens حزمة البرامج STEP 7 ، بينما تتم برمجة سلسلة Simatic S7 200 باستخدام برنامج منفصل يسمى STEP 7 MicroWin .

مع طرح وحدات التحكم من سلسلتي S7 1200 وS7 1500 في السوق، أطلقت شركة سيمنز حزمة برمجية جديدة تُسمى TIA Portal (بوابة الأتمتة المتكاملة كليًا). تتيح هذه الحزمة برمجة وحدات التحكم من الجيل الجديد S7 1200 وS7 1500، بالإضافة إلى وحدات التحكم من السلاسل السابقة. [ 22 ]

الخطوة 5

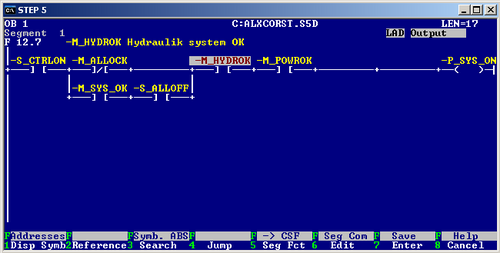

برنامج PLC نموذجي STEP5 LAD

برنامج STEP 5 (المشتق اسمه من STeuerungen Einfach Programmieren، أي برمجة أنظمة التحكم بسهولة) هو برنامج برمجة وتشخيص لسلسلة وحدات التحكم القابلة للبرمجة Simatic S5، وقد صدر في الأصل عام 1979 حصريًا على منصات البرمجة PG630، تحت نظام التشغيل CP/M. مع توقف إنتاج أنظمة Simatic S5، استمرت شركة سيمنز في توفير برنامج STEP 5 ، لكن توقف تطوير حزمة البرامج. أحدث إصدار هو الإصدار 7.2 (مع ترقية إلى الإصدار 7.23 Hotfix 1 مع التحديثات)، ويمكن تشغيله (في ظل ظروف معينة) على أنظمة Windows 10، وتوفره سيمنز لبعض تكوينات منصات البرمجة Field PG M6.

تم تقديم الخطوة الخامسة بنسختين:

الخطوة 5 القياسية، والتي يمكن استخدامها للبرمجة والاختبار والتشغيل والإنشاء التلقائي للوثائق لوحدات التحكم من سلسلة Simatic S5-90U و S5-95/U/F و S5-100U و S5-101U و S5-115U/H/F و S5-135U و S5-150U و S5-155U/H.

الخطوة 5 لوحدات التحكم المنطقية القابلة للبرمجة الصغيرة، تقتصر على وحدات التحكم S5-90U و S5-95U/F و S5-100U وتسمح فقط بعدد محدود من حزم البرامج الاختيارية: GRAPH Mini و COM IP 266 و COM 95F و COM DG1 و COM 521 BASIC.

وحدات البرمجيات

وحدة برمجة PG685 لبرمجة وحدات التحكم المنطقية القابلة للبرمجة Simatic-S5 باستخدام برنامج STEP5

نظراً لمحدودية موارد الأجهزة في أجهزة الكمبيوتر الأولى (وحدات برمجة Field PG) (مثل القيود المفروضة على سعة ذاكرة الوصول العشوائي)، فقد طُوِّر برنامج STEP 5 بشكل معياري، في حزم برمجية فردية يتم تشغيلها (وتحميلها في الذاكرة) فقط عند الحاجة إليها. [ 23 ] [معرف SIOS: [ 24 ] 19417353]

LAD، CSF، STL

تحتوي هذه الوحدة على محررات برامج المستخدم. يمكن برمجة وحدات التحكم المنطقية القابلة للبرمجة Simatic S5 بإحدى اللغات التالية:

  • STL (قائمة التعليمات، وتُسمى AWL = Anweisungliste بالألمانية أو IL = قائمة التعليمات وفقًا للمعيار IEC 61131-3). هي لغة برمجة منخفضة المستوى، وفقًا للمعيار DIN 19239، تُشبه لغة التجميع، مع مجموعة موسعة من التعليمات تُتيح مرونة كبيرة في كتابة البرنامج وتحسينه. ويتم التحكم في تنفيذ البرنامج باستخدام أوامر القفز (Jump) و BE واستدعاءات الدوال.
  • لغة LAD (البرمجة المنطقية LAD، وتُسمى KOP = Kontaktplan بالألمانية أو LD وفقًا للمعيار IEC 61131-3). هي لغة رسومية وفقًا للمعيار DIN 19239، حيث يُمثل برنامج المستخدم فيها بشكل مشابه لمخطط الدائرة الكهربائية.
  • مخطط تدفق نظام التحكم ( CSF )، ويُسمى FUP = Funktionsplan بالألمانية أو FDB وفقًا للمعيار IEC 61131-3. وهو لغة رسومية، وفقًا للمعيار DIN 40700، حيث يُمثل برنامج المستخدم بشكل مشابه لمخطط إلكتروني ببوابات منطقية.

الأشعة السينية الفلورية، والتحليل الطيفي، والتحليل الطيفي.

  • XRF : تسمح هذه الوحدة بإنشاء مراجع متقاطعة (XRF = المراجع المتقاطعة، QL = Querverweisliste باللغة الألمانية).
  • COMP : مقارنة الكتل في المشروع غير المتصل بالإنترنت مع تلك الموجودة في وحدة التحكم القابلة للبرمجة (من ذاكرة EPROM المتصلة أو من وحدة التحكم المنطقية القابلة للبرمجة المتصلة بالإنترنت، حسب السياق)، على سبيل المثال.
  • REW : وظيفة "إعادة التوصيل": البحث عن معامل واستبداله بمعامل آخر في جميع كتل مشروع STEP 5.

ذاكرة EPROM / ذاكرة EEPROM

يُتيح هذا النظام نقل برنامج وحدة التحكم المنطقية القابلة للبرمجة (PLC) من وحدة التحكم (PG) (أو الحاسوب الشخصي) إلى ذاكرة القراءة فقط القابلة للمسح والبرمجة كهربائياً (EPROM) (أو ذاكرة القراءة فقط القابلة للمسح والبرمجة كهربائياً EEPROM)، أو من ذاكرة القراءة فقط القابلة للمسح والبرمجة كهربائياً EEPROM إلى وحدة التحكم (PG) أو الحاسوب الشخصي، أو مقارنة البرنامج الموجود في وحدة التحكم (PG) أو الحاسوب الشخصي مع البرنامج الموجود في ذاكرة القراءة فقط القابلة للمسح والبرمجة كهربائياً EEPROM. (وحدة التحكم = Programming Console، الحاسوب الشخصي = Personal Computer).

محرر الرموز

محرر يمكن من خلاله تعيين رمز وتعليق لكل معامل، ويمكن عرضهما في محررات البرامج.

وحدات COM اختيارية

تتوفر حزم اختيارية متنوعة، مثل GRAPH5 (للبرمجة التسلسلية)، وPG-NET (للشبكات)، وKOMDOC (لإنشاء الوثائق)، وCOM266 (لوحدة تحديد المواقع IP266)، وCOM723 (لوحدة التحكم الرقمي WF723)، وCOM-ET200 (للأجهزة الطرفية الموزعة)، إلخ.

كتل OB، PB، SB، FB/FX، DB/DX

في الخطوة الخامسة، يمكن تنظيم البرنامج في كتل يمكن التحكم في تنفيذها.

  • OB : وحدات تنظيمية: لإدارة البرامج.
  • وحدات البرنامج (PB) : تحتوي على برنامج المستخدم مُهيكل وفقًا لمتطلبات الوظائف أو العمليات. عند نقل برنامج PLC من STEP5 إلى STEP7، يتم تحويل وحدات PB إلى وحدات FC، ولكن في دليل التحويل يتم تعيينها إلى وحدات FB.
  • SB : كتل التسلسل: كتل لبرمجة أجهزة التسلسل. عند استخدام وحدة GRAPH 5 (امتداد البرنامج)، يمكن كتابة جهاز التسلسل بالكامل في كتلة SB واحدة.
  • FB : كتل الوظائف: مشابهة لكتل ​​FC من وحدات التحكم S7.
  • وحدات الوظائف الموسعة (FX) : تشبه وظائف FB. وهي ليست نوعًا جديدًا من الوحدات، بل هي وحدات FB أيضًا، ولكنها تسمح، بالنسبة لبعض وحدات المعالجة المركزية، باستخدام موارد ذاكرة إضافية ومنطقة عناوينها.
  • DB : كتل البيانات. لا تحتوي على تعليمات برمجية ويمكن اعتبارها امتدادًا لذاكرة العمل (منطقة ذاكرة العمل PLC، المشار إليها بـ F في STEP 5 وهي مشابهة لمنطقة M في STEP 7).
  • DX : كتل البيانات (الموسعة): تشبه كتل قاعدة البيانات. إنها ليست نوعًا جديدًا من الكتل، فهي لا تزال كتل قاعدة بيانات، ولكنها تسمح، بالنسبة لبعض وحدات المعالجة المركزية، باستخدام موارد ذاكرة إضافية ونطاق عناوينها.

تاريخ برنامج STEP5

نسخ الخطوة 5 (مقتطف)
إصدارمنذوصف
الإصدار 1.01979نظام التشغيل CP/M، الأجهزة: PG630
الإصدار 1.1المكونات المادية: PG702
الإصدار 1.4المكونات المادية: PG605U، PG615
الإصدار 2.0نظام التشغيل CP/M-86، المكونات المادية: PG675
الإصدار 2.2نظام التشغيل CP/M-86، المكونات المادية: PG675
الإصدار 3.0نظام التشغيل CP/M-86، المكونات المادية: PG685
الإصدار 3.2نظام التشغيل CP/M-86، الأجهزة: PG685..PG750/770
الإصدار 6.31992نظام التشغيل MS-DOS، الأجهزة: PG750
الإصدار 6.51996نظام التشغيل MS-DOS، الأجهزة: PG720/740 أو جهاز كمبيوتر مزود بواجهة TTY
الإصدار 7.01997نظام التشغيل ويندوز 95 (MS-DOS في DOS-Box)
الإصدار 7.23 HF12004نظام التشغيل ويندوز إكس بي SP3 (MS-DOS في DOS-Box)
الإصدار 7.23 HF22016نظام التشغيل ويندوز 7 (فقط لـ Field PG M5 مع خيار STEP 5) [ 25 ]
الإصدار 7.23 HF22019نظام التشغيل ويندوز 10 (فقط لـ Field PG M6 مع خيار STEP 5) [ 26 ]

الخطوة 7: مايكرو وين

(الإصدارات من 1.0 إلى 4.0، وكان اسمها الأصلي STEP 7 MicroDOS)

كان برنامج البرمجة والتشخيص لسلسلة S7 200 من وحدات التحكم القابلة للبرمجة، والتي تم إصدارها في الأصل عام 1995. وكان آخر إصدار هو STEP 7-Micro/WIN V4.0 SP9 الذي تم إصداره عام 2012.

الخطوة 7 إصدارات مايكرووين (مقتطف)
إصدارمنذوصفمعرف SIOS [ 27 ]
الإصدار 1.01995STEP7 Micro/DOS 1.0. الإصدار الأول، تم إطلاقه في عام 1995، تحت نظام التشغيل MS-DOS 5.0.
الإصدار 1.11996STEP7 Micro/DOS 1.1. [ 28 ] في نظام MS-DOS 5.0، تحسينات طفيفة مقارنةً بالإصدار 1.04801875
الإصدار 1.21996STEP7 Micro/DOS 1.2. [ 29 ] يعمل تحت MS-DOS 5.0، ولكنه يعمل أيضًا تحت Windows 3.1 و 3.11 وفي Windows'95 DOS shell.
  • تكوين TD 200
  • الوظائف المتعلقة بالشبكة (NETR، NETW).
  • تعليمات الفاصلة العائمة
  • المراقبة الإلكترونية لرمز STL
4320841
الإصدار 1.21997الخطوة 7: MicroWin 1.2. [ 30 ] تحت نظام التشغيل Windows 3.1 أو 3.11 أو 95.
  • البرمجة بلغة STL أو LAD
  • بديل لإصدار Micro/DOS
4327447
الإصدار 1.31997STEP7 Micro/DOS 1.3. تحسينات متنوعة مقارنة بالإصدار 1.2. يعمل تحت نظام MS-DOS 5.0، أو في موجه أوامر DOS.
الإصدار 2.01997برنامج STEP7 MicroWin 2.0. [ 31 ] يعمل على أنظمة Windows 3.1، وWindows for Workgroups 3.11، وWindows 95، وWindows NT 3.51. يتضمن تحسينات كبيرة ودعمًا لإصدارات جديدة من معالجات CPU S7-200.4331390
الإصدار 2.11998الخطوة 7: مايكرو وين 2.1. [ 32 ] دعم نظام التشغيل ويندوز NT4.x
  • تم التحديث بالإصدارين 2.11 و2.12
4337507
الإصدار 3.01999الخطوة 7: مايكرو وين 3.0. [ 33 ]
  • البرمجة بلغات STL و LAD و FBD
  • تم التحديث باستخدام SP1 و SP2 (الإصدار 3.02)
4353207
الإصدار 3.1

الإصدار 3.2

2000الخطوة 7: مايكرو وين 3.1. [ 34 ]
  • الوصول الرمزي
  • تعليمات حساب المثلثات (لبعض وحدات المعالجة المركزية S7-200)
  • دعم وحدات PROFIBUS DP الفرعية (لبعض وحدات المعالجة المركزية S7-200)
  • برنامج STEP7 MicroWin 3.11 [ 35 ] في عام 2001
  • برنامج STEP7 MicroWin 3.1.2.22 [ 36 ] في عام 2001
  • برنامج STEP7 MicroWin 3.2.0.108 [ 37 ] في عام 2002
  • برنامج STEP7 MicroWin 3.2.1.0 [ 38 ] في عام 2002
  • برنامج STEP7 MicroWin 3.2.2 [ 39 ] في عام 2003
  • برنامج STEP7 MicroWin 3.2.3 [ 40 ] في عام 2003
  • STEP7 MicroWin 3.2.4 (معرف SIOS 16649966) في عام 2003
4558765
ToolBox v1.02000الخطوة 7- مجموعة أدوات Micro/WIN32 الإصدار 1.0. [ 41 ]
  • وظائف إضافية لجهاز S7-200
  • برنامج TP Designer لجهاز TP070
  • دعم اتصال USS مع محركات أقراص MicroMaster
  • تم تحديثه في عام 2002 باسم مكتبة تعليمات STEP 7-Micro/WIN الإضافية، الإصدار 1.1

4559082

11859930

الإصدار 4.02004الخطوة 7: مايكرو وين 4.0. [ 42 ]
  • PID، الضبط التلقائي لـ PID
  • تحديد المواقع باستخدام مخرج قطار النبضات (PTO)، وتعديل عرض النبضة (PWM)
  • معالج تسجيل البيانات
  • معالج الوصفات
  • مخطط الاتجاهات عبر الإنترنت
  • الخطوة 7-Micro/WIN V4.0.1 في عام 2004 (معرف SIOS 19798037)
  • الخطوة 7-Micro/WIN V4.0.2 في عام 2005 (معرف SIOS 21897112)
  • الخطوة 7-Micro/WIN V4.0.3 في عام 2006 (معرف SIOS 22418336)
  • الخطوة 7-Micro/WIN V4.0.4 في عام 2006 (معرف SIOS 23544164)
  • الخطوة 7- نظام التشغيل Micro/WIN الإصدار 4.0 SP5 في عام 2007 (مع FieldPG M)
  • الخطوة 7- نظام التشغيل Micro/WIN الإصدار 4.0 SP6 في عام 2008 (FieldPG M2)
  • الخطوة 7- نظام التشغيل Micro/WIN الإصدار 4.0 SP7 في عام 2009 (FieldPG M3)
  • الخطوة 7- نظام التشغيل مايكرو/ويندوز الإصدار 4.0 حزمة الخدمة 8 في عام 2010
  • الخطوة 7- نظام التشغيل Micro/WIN الإصدار 4.0 SP9 في عام 2012 (معرف SIOS 60035301)
19300593

الخطوة 7: برنامج مايكرو وين سمارت

هذا المنتج هو امتداد لسلسلة STEP 7 MicroWin، ولكنه متوفر فقط في الأسواق الناشئة (الصين والهند). يتميز هذا المنتج بتصميم جديد مع مجموعة مبسطة من وحدات التوسعة، ووظائف مشابهة جدًا للإصدار السابق.

تم إصداره في البداية كإصدار V1.0 في عام 2012. تم إصدار الإصدار V2.1 في عام 2015، والذي يتميز بدعم المزيد من وحدات التوسعة (زيادة من 4 إلى 6).

تم إصدار الإصدار V3.0 في عام 2025، والذي يتميز بدعم نماذج وحدة المعالجة المركزية SMART V3.0، مع ذاكرة برنامج أكبر وذاكرة بيانات المستخدم، ودعم FB وUDT، ودعم لوحتي إشارة (كانت في السابق لوحة واحدة)، ودعم 8 وحدات توسعة (كانت في السابق 6).

تم إصدار الإصدار V3.1 في عام 2026، والذي يتميز بدعم وحدة المعالجة المركزية SMART G2 (ST32 فقط وقت الإطلاق)، مع تصميم جديد يشبه ET200BL.

الخطوة 7

(الإصدار 1.0 - الإصدار 5.7)

مجموعة تثبيت برنامج Siemens Simatic Step 7

الخطوة 7 [ 43 ] (الاسم مشتق من STeuerungen Einfach Programmieren = البرمجة السهلة لأنظمة التحكم) هو برنامج برمجة وتشخيص لوحدات التحكم القابلة للبرمجة من سلسلة Simatic S7 وSIMATIC C7 وSIMATIC WinAC.

يمكن استخدام الخطوة 7 في المراحل المختلفة لمشروع الأتمتة:

  • وصف وتحديد معلمات تكوين الأجهزة.
  • تحديد مواصفات ومعايرة واجهات الاتصال.
  • برمجة منطق الأتمتة في وحدات التحكم المنطقية القابلة للبرمجة (PLC).
  • تشغيل واختبار واستكشاف أعطال أنظمة الأتمتة.
  • توثيق وأرشفة المشاريع.

تم تصميم برنامج STEP 7 كحزمة برمجية معيارية توفر أدوات متنوعة لتطوير مشاريع الأتمتة.

مدير سيماتيك : للإدارة المركزية لجميع المرافق والبيانات الخاصة بمشروع أتمتة SIMATIC S7 أو C7 أو WinAC.

محرر الأجهزة : لتكوين نظام التشغيل الآلي وتحديد معلمات الوحدات التي يمكن ضبطها.

محرر الرموز : لتحديد العلامات العامة المستخدمة، والأسماء الرمزية، وأنواع البيانات، والتعليقات الخاصة بها.

محرر البرامج : لتحرير برامج المستخدم، باستخدام إحدى لغات برمجة PLC القياسية (وفقًا للمعيار EN 61131-3):

  • STL (قائمة التعليمات، وتُسمى AWL = Anweisungliste بالألمانية أو IL = قائمة التعليمات وفقًا للمعيار IEC 61131-3). هي لغة برمجة منخفضة المستوى، وفقًا للمعيار DIN 19239، تُشبه لغة التجميع، مع مجموعة موسعة من التعليمات تُوفر مرونة كبيرة في كتابة البرنامج وتحسينه. ويتم التحكم في تنفيذ البرنامج باستخدام أوامر القفز (Jump) و BE واستدعاءات الدوال.
  • لغة LAD (المخطط السلمي المنطقي، وتُسمى KOP = Kontaktplan بالألمانية أو LD وفقًا للمعيار IEC 61131-3) هي لغة رسومية وفقًا للمعيار DIN 19239، حيث يُعرض برنامج المستخدم فيها بشكل مشابه للمخطط الكهربائي (التنسيق الأمريكي - مخطط السلم). في معظم الحالات، يكون البرنامج المعروض بلغة LAD أسهل فهمًا، كما أن تصحيح الأخطاء عبر الإنترنت فيه بديهي وأسهل من تصحيح برنامج معروض بلغة STL. مع ذلك، في برنامج STEP 7 (حتى الإصدار 5.x)، تُحفظ برامج المستخدم وتُنقل إلى وحدة التحكم القابلة للبرمجة Simatic S7 بصيغة STL (AWL) فقط. تُعد LAD مجرد طريقة لعرض برنامج المستخدم، ولا تحتوي على جميع التعليمات المتوفرة في STL.
  • FBD (مخطط كتلة الوظائف، FBS - Funktionsbausteinsprache بالألمانية أو FDB وفقًا للمعيار IEC 61131-3؛ مشابه للغة CSF في برنامج STEP 5). هي لغة رسومية، وفقًا للمعيار DIN 40700، يُعرض فيها برنامج المستخدم بشكل مشابه لمخطط إلكتروني ببوابات منطقية. في معظم الحالات، يكون البرنامج المعروض بلغة CSF/FBD أسهل فهمًا، كما أن تصحيح الأخطاء عبر الإنترنت بديهي وأسهل من تصحيح برنامج معروض بلغة STL. مع ذلك، في برنامج STEP 7 (حتى الإصدار 5.x)، تُحفظ برامج المستخدم وتُنقل إلى وحدة التحكم القابلة للبرمجة Simatic S7 بلغة STL (AWL) فقط. تُعد CSF/FBD مجرد طريقة لعرض برنامج المستخدم، ولا تحتوي على جميع التعليمات المتوفرة في STL.

كما يوفر برنامج STEP 7 اختيارياً اللغات التالية (عادةً ما يتطلب ذلك شراء ترخيص):

  • لغة التحكم الهيكلية S7-SCL (ST وفقًا للمعيار IEC 61131-3). هي لغة عالية المستوى، مبنية على لغة باسكال، وتتيح استخدام هياكل لغوية معقدة مثل REPEAT-UNTIL وWHILE-DO وIF-THEN-ELSE وCASE، وغيرها.
  • S7-Graph (مخطط الوظائف التسلسلية، SFC وفقًا للمعيار IEC 61131-3). لغة برمجة رسومية، تتيح تنفيذ هياكل التحكم التسلسلي، استنادًا إلى مفهوم شبكات بتري الثنائية. يتكون برنامج S7-Graph من عدد من الخطوات، لكل خطوة منها إجراءات/معادلات برمجية خاصة بها في وحدة التحكم المنطقية القابلة للبرمجة (PLC)، بالإضافة إلى عدد من الانتقالات التي تسمح بالانتقال من خطوة إلى أخرى عند استيفاء شروط معينة.
  • S7-HiGraph (خاصة بشركة سيمنز، ولا تتوافق مع معيار IEC 61131-3). لغة برمجة رسومية، مشابهة لـ S7-Graph، تسمح بتنفيذ هياكل تحكم ثنائية متقدمة، على غرار مخططات الحالة.
  • S7-CFC (مخطط الوظائف المستمرة، خاص بشركة سيمنز، لا يتوافق مع معيار IEC 61131-3). محرر رسومي يُستخدم لإنشاء بنية برنامج PLC بالكامل من كتل مكتبة جاهزة للبرمجة. في المحرر، يتم تحديد هذه الكتل في رسوم بيانية، وتحديد معاييرها، وربطها ببعضها. تُستخدم مخططات الوظائف المستمرة (CFCs) بشكل أساسي للتحكم المستمر في العمليات، حيث يمكن بسهولة ربط مهام التحكم المعقدة ذات الحلقة المفتوحة أو المغلقة بمخططات الوظائف المستمرة.

S7-PLCSIM : محاكي لأنظمة S7-300 أو S7-400 أو WinAC يسمح باختبار مشروع أتمتة S7 في بيئة افتراضية.

كتل OB، FC، FB، DB

في الخطوة 7، يمكن هيكلة البرنامج إلى كتل يمكن التحكم في تنفيذها.

  • وحدات تنظيمية (OB) : لإدارة البرامج. في برنامج STEP 7، يتم تشغيل وحدات OB بواسطة وحدة التحكم المنطقية القابلة للبرمجة (PLC)، حيث يتم تشغيل بعض وحدات OB عند وقوع أحداث معينة. على سبيل المثال، عند بدء تشغيل وحدة التحكم المنطقية القابلة للبرمجة (في معظم أنظمة Simatic S7)، يتم تشغيل وحدة OB100 تلقائيًا، وإذا كانت موجودة، يتم تشغيل وحدة OB1 بشكل دوري (بعد اكتمال تنفيذ OB1، يتم تشغيل هذه الوحدة مرة أخرى). عند تشغيل وحدة OB بواسطة وحدة التحكم المنطقية القابلة للبرمجة، يتم نقل معلومات تفصيلية حول الحدث الذي أدى إلى تشغيل وحدة OB إلى واجهة وحدة OB، وهي معلومات يمكن استخدامها في برنامج المستخدم.
  • وحدة الوظائف (FC) : تحتوي على تسلسلات برامج المستخدم مُهيكلة وفقًا لمتطلبات وظيفية أو عملية، وعادةً ما تكون تسلسلات للوظائف شائعة الاستخدام. تُرجع كل وظيفة مُعاملًا واحدًا (ولكن كامتداد لمعيار IEC، يُمكن للوظيفة إرجاع عدة مُعاملات). يجب معالجة جميع مُعاملات الإخراج الخاصة بالكتلة مباشرةً بعد استدعاء كتلة وحدة الوظائف.
  • وحدات الوظائف (FB) : تحتوي على تسلسلات برمجية مُهيكلة وفقًا لمتطلبات وظيفية أو عملية. يمكن استدعاء وحدات الوظائف ببيانات إدخال مختلفة لكل استدعاء (ما يُسمى بالمثيل). تُحفظ هذه البيانات، بالإضافة إلى المتغيرات الداخلية (لتخزين القيم الوسيطة) ومخرجات الوحدة، في كتلة بيانات (DB) تُخصص عند استدعاء وحدة الوظائف وتُدار تلقائيًا بواسطة النظام. يجب أن تكون كتلة البيانات هذه، والتي تُسمى أيضًا كتلة بيانات المثيل، فريدة لكل استدعاء لوحدة الوظائف، ويمكن إنشاؤها تلقائيًا عند تجميع البرنامج. يمكن الوصول إلى البيانات الموجودة في كتل بيانات المثيل في أي وقت من برنامج المستخدم.
  • DB : كتل البيانات. لا تحتوي على أي تعليمات برمجية، ويمكن اعتبارها امتدادًا لذاكرة العمل (منطقة ذاكرة العمل في وحدة التحكم المنطقية القابلة للبرمجة، المشار إليها بالحرف M في STEP 7). يمكن أن تكون كتل بيانات عامة ( Shared DB )، أو كتل بيانات مثيلات مُخصصة مسبقًا لنوع كتلة FB معين ( Instance DB )، أو كتل مُعرّفة مسبقًا وفقًا لقالب UDT ( DB من النوع ... ). يمكن تخصيص أنواع البيانات الأساسية (BOOL، INTEGER، REAL، إلخ) وأنواع البيانات المُركبة (ARRAY، STRUCT، إلخ) لكتل ​​البيانات.
  • SFC : وظائف النظام: هي وظائف مدمجة في نظام تشغيل وحدة المعالجة المركزية، على سبيل المثال وظائف نقل الكتل، وقراءة الوقت، وما إلى ذلك.
  • SFB : كتل وظائف النظام: هي كتل وظائف مدمجة في نظام تشغيل وحدة المعالجة المركزية، على سبيل المثال SEND و RECEIVE وما إلى ذلك. يتم حفظ متغيراتها في كتل البيانات، على غرار كتل وظائف FB.
  • SDB : كتل بيانات النظام. وهي كتل بيانات خاصة بنظام تشغيل وحدة المعالجة المركزية تحتوي على إعدادات النظام، مثل معلمات الوحدات النمطية، وما إلى ذلك.

إصدارات الخطوة 7 (مقتطف):

إصدارات الخطوة 7 (مقتطف)
إصدارتاريخ الافراج عنهوصفمعرف SIOS [ 44 ]
الإصدار 1.01995تم إصدار النسخة الأولى في عام 1995 تحت نظام التشغيل ويندوز 3.11. [ 45 ]4324639
الإصدار 2.01995/1996يتضمن دعمًا لـ Simatic S7-400، وإمكانية تثبيت S7-GRAPH، [ 46 ] تحت نظام التشغيل Windows 954321318
الإصدار 2.127.08.1996تحديث إلى الإصدار 2.0، [ 47 ] إضافة وحدات المعالجة المركزية S7 300 التي تم إصدارها حديثًا.4326950
الإصدار 3.01997صدرت النسخة الأولى باللغة الألمانية فقط. وكانت أول نسخة تسمح باستخدام برنامج PLCSIM (صدرت في أغسطس 1997) [ 48 ] ، وأول نسخة تسمح ببرمجة برنامج S7 WinAC (وهو برنامج PLC).4802253
الإصدار 3.115.05.1997تحديث الإصدار 3.0؛ [ 49 ] يسمح بالتثبيت تحت نظام التشغيل Windows 95.4330196
الإصدار 3.210.1997تم إصداره مع وحدات البرمجة الجديدة PG 720P و PG740 و PG760 [ 50 ]4334123
الإصدار 4.0101.12.1998يسمح بالتثبيت تحت نظام التشغيل Win95 أو Win NT 4.0 [ 51 ]4338386
الإصدار 5.006.04.1999يسمح بالتثبيت تحت أنظمة التشغيل Win95 أو Win98 أو Win NT 4.0 [ 52 ]4348386
الإصدار 5.110.08.2000وظائف جديدة: فحص اتساق الكتلة، وتكوين وظائف الإبلاغ عن أخطاء النظام، وما إلى ذلك. تم إصداره في البداية فقط لأنظمة التشغيل Win95 وWin98 وWin NT4.0، ثم تم السماح بتثبيته لاحقًا على نظام التشغيل Windows 2000 [ 53 ]4900068
الإصدار 5.219/01/2003أنظمة التشغيل المدعومة: مايكروسوفت ويندوز 95، 98، Me، NT4 Workstation، 2000 Professional، بالإضافة إلى مايكروسوفت ويندوز XP Professional. كانت هذه النسخة الأخيرة التي تسمح بالتثبيت على أنظمة تشغيل ويندوز الأقدم من ويندوز XP، ولهذا السبب تم دعمها لفترة طويلة، بالتوازي مع الإصدار 5.3 [ 54 ] .14191321
الإصدار 5.327.02.2004يُقدّم هذا الإصدار مفهومًا جديدًا للترخيص، وهو الترخيص العائم، الذي يُمكن تثبيته على خادم واحد واستخدامه بالتناوب من قِبل عدة مستخدمين على نفس الشبكة، بالإضافة إلى ترخيص تجريبي مجاني صالح لمدة 14 يومًا. ويُسمح بتثبيته فقط على نظامي التشغيل Windows 2000 Professional أو Windows XP Professional. [ 55 ]18588571
الإصدار 5.427/06/2006إضافةً إلى تحسينات الوظائف الحالية، يُتيح هذا التحديث إمكانية حماية المشاريع باستخدام برنامج SIMATIC Logon. يمكن تثبيته على أنظمة Windows 2000 Professional SP4، وXP Professional SP1 أو SP2، وWindows Server 2003 [ 56 ].22445076
26/09/2006الإصدار 5.4 SP1: تحسينات متنوعة مقارنةً بالإصدار 5.4. يمكن تثبيته على أنظمة Windows 2000 Professional SP4، وWindows XP Professional SP1 أو SP2، وWindows Server 2003 (بما في ذلك SP1). [ 57 ]22445425
19/06/2007الإصدار 5.4 SP2: تحسينات متعددة مقارنةً بالإصدارات السابقة. يمكن تثبيته على أنظمة Windows 2000 Professional SP4، وWindows XP Professional SP1 أو SP2، وWindows Server 2003 (بما في ذلك SP1 أو SP2). بدءًا من الإصدار 5.4 SP2، يتم تسليم الترخيص على ذاكرة USB بدلاً من قرص الترخيص. [ 58 ]22445954
18/10/2007الإصدار 5.4 SP3: تحسينات متنوعة مقارنةً بالإصدارات السابقة. يمكن تثبيته على أنظمة التشغيل Windows 2000 Professional SP4، وXP Professional SP2، وWindows Server 2003 SP2، وWindows Vista 32 بت Ultimate أو Business. [ 59 ]22446648
10.09.2008الإصدار 5.4 SP4: تحسينات متنوعة مقارنةً بالإصدارات السابقة. يمكن تثبيته على أنظمة التشغيل Windows XP Pro SP2 وWindows Server 2003 SP2 وWindows Vista 32 بت Ultimate أو Business. [ 60 ]29753194
28/05/2009الإصدار 5.4 SP5: تحسينات متنوعة مقارنةً بالإصدارات السابقة. يمكن تثبيته على أنظمة التشغيل Windows XP Pro SP2 أو SP3، وWindows Server 2003 SP2، وWindows Vista 32 بت Ultimate أو Business. [ 61 ]36184919
-بشكل عام، في الإصدار 5.4، يمكن تثبيت حزمة الخدمة من البداية، دون الحاجة إلى تثبيت إصدار سابق مسبقًا.
الإصدار 5.530/08/2010إضافةً إلى تحسينات الوظائف الحالية، يُتيح هذا النظام إمكانية استخدام وحدة المعالجة المركزية كجهاز إنترنت تابع لوحدة معالجة مركزية أخرى في الشبكة، واستخدام الوحدات النمطية في وضع الجهاز المشترك، وإنشاء صفحات ويب للمستخدم على خادم الويب في وحدة المعالجة المركزية، فضلاً عن إمكانية تشفير البرنامج في وحدة المعالجة المركزية. يمكن تثبيت النظام على أنظمة Windows XP Professional SP2 أو SP3، وWindows Server 2003 SP2 / R2 SP2، وWindows 7 32 بت Ultimate أو Professional أو Enterprise (باستثناء Windows Vista). [ 62 ]44370501
28/09/2011الإصدار 5.5 SP1: تحسينات متنوعة، وتحديث لكتالوج الأجهزة مع وحدات جديدة. يمكن التثبيت على أنظمة التشغيل التالية: Windows XP Professional SP2 أو SP3، وWindows Server 2003 R2 SP2، وWindows 7 32-Bit Ultimate أو Professional أو Enterprise، وWindows 7 64-Bit Ultimate أو Professional أو Enterprise، وWindows Server 2008 R2 (64 بت). [ 63 ]52336355
18/01/2012الإصدار 5.5 SP2: تحديث لكتالوج الأجهزة بالوحدات الجديدة، وتحسينات متنوعة مثل تهيئة أجهزة ProfiNet بواجهات ProfiNet متعددة، وتهيئة حلقات ProfiNet مع "تكرار الوسائط مع تكرار المسار"، إلخ. يمكن التثبيت على أنظمة Windows XP Professional SP2 أو SP3، وWindows Server 2003 R2 SP2، وWindows 7 32 بت Ultimate أو Professional أو Enterprise، وWindows 7 64 بت Ultimate أو Professional أو Enterprise، وWindows Server 2008 R2 (64 بت ) .57026032
2013الإصدار 5.5 SP3: يسمح بحلقات متعددة، وفقًا لبروتوكول تكرار الوسائط وما إلى ذلك.-
16/06/2014الإصدار 5.5 SP4: أجهزة تحكم متعددة، إلخ. [ 65 ]93842005
الإصدار 5.601.06.2017يُجري هذا الإصدار تغييرات طفيفة مقارنة بالإصدارات السابقة، ولكنه يسمح بالتثبيت على نظام التشغيل Windows 10 Professional أو Enterprise، أو Windows Server 2012. [ 66 ]109749362
26/10/2018الإصدار 5.6 SP1: وظائف جديدة لوحدة المعالجة المركزية 410، ودعم مخطط GSDML 2.35، إلخ. [ 67 ]109760423
20/12/2019الإصدار 5.6 SP2: يسمح بالتثبيت أيضًا على نظام التشغيل Windows Server 2019. [ 68 ]109772208
الإصدار 5.728/06/2021تحديث للسماح بالتثبيت على أحدث إصدارات Windows 10 وWindows Server 2019. تغييرات متعلقة بالأمان. [ 69 ]109796156

الخطوة 7 مدمجة في بوابة TIA

(بدءًا من الإصدار 10)

في أبريل 2009، أطلقت شركة سيمنز جيلاً جديداً من وحدات التحكم Simatic S7، وذلك بإطلاق عائلة وحدات التحكم S7-1200. ولبرمجتها، تم إصدار نسخة جديدة من برنامج البرمجة، سُميت في البداية STEP7 Basic V10.5. لاحقاً، مع إطلاق النسخة 11، تم دمج النسخة الجديدة من البرنامج في بيئة تطوير متكاملة تُسمى TIA Portal (بوابة الأتمتة المتكاملة كلياً)، والتي تتضمن، بالإضافة إلى STEP 7، حزم WinCC (لبرمجة لوحات التشغيل)، وStartDrive (لضبط معلمات محركات السرعة المتغيرة)، فضلاً عن وحدات اختيارية، وذلك حسب الإصدار.

في الإصدارات المدمجة في بوابة TIA، يوفر برنامج STEP 7 خيارات متنوعة لتكوين وتصحيح أخطاء وحدات التحكم المنطقية القابلة للبرمجة (PLCs):

محرر الأجهزة : لتكوين نظام التشغيل الآلي وتحديد معلمات الوحدات القابلة للضبط.

محرر الرموز : لتحديد العلامات العامة المستخدمة، والأسماء الرمزية، وأنواع البيانات، والتعليقات الخاصة بها.

S7-PLCSIM : برنامج محاكاة لأنظمة Simatic S7 يسمح باختبار مشروع أتمتة في بيئة افتراضية.

محرر البرامج : لتحرير برامج المستخدم باستخدام إحدى لغات برمجة PLC القياسية (وفقًا للمعيار EN 61131-3):

  • لغة LAD (منطق السلم، وتُسمى KOP = Kontaktplan بالألمانية أو LD وفقًا للمعيار IEC 61131-3). هي لغة رسومية وفقًا للمعيار DIN 19239، حيث يُمثَّل برنامج المستخدم فيها بشكل مشابه للمخطط الكهربائي (التنسيق الأمريكي - مخطط السلم).
  • FBD (مخطط كتلة الوظائف، FBS – Funktionsbausteinsprache بالألمانية أو FDB وفقًا للمعيار IEC 61131-3؛ مشابه للغة CSF من STEP 5). هي لغة رسومية وفقًا للمعيار DIN 40700، حيث يتم تمثيل برنامج المستخدم بشكل مشابه لمخطط إلكتروني باستخدام البوابات المنطقية.

في إطار برنامج TIA Portal (خاصةً لوحدات التحكم المنطقية القابلة للبرمجة S7 1200 و S7 1500)، توفر لغتا LAD و FDB مجموعة كاملة من التعليمات، ويتم نقل البرنامج إلى وحدة التحكم المنطقية القابلة للبرمجة مباشرةً باللغة التي كُتب بها. يمكن تحويل كتل البرنامج من LAD إلى FDB أو العكس، ولكن لم يعد من الممكن تحويلها مباشرةً إلى لغات أخرى (في إصدارات STEP 7 من v1.x إلى v5.x لوحدات S7 300 و S7 400، كان يتم تفسير البرنامج بلغة STL، وكانت LAD و FDB هما وضعا عرض البرنامج).

  • لغة التحكم الهيكلية ( SCL )، أو ST وفقًا للمعيار IEC 61131-3، هي لغة عالية المستوى مبنية على لغة باسكال، وتتيح استخدام هياكل لغوية معقدة مثل REPEAT-UNTIL وWHILE-DO وIF-THEN-ELSE وCASE، وغيرها.
  • الرسم البياني (مخطط الوظائف التسلسلية، SFC وفقًا للمعيار IEC 61131-3). لغة برمجة رسومية، تتيح تنفيذ هياكل التحكم التسلسلي، استنادًا إلى مفهوم شبكات بتري الثنائية. يتكون برنامج S7-Graph من عدد من الخطوات ، لكل خطوة منها إجراءات/معادلات برمجية خاصة بها في وحدة التحكم المنطقية القابلة للبرمجة (PLC)، وعدد من الانتقالات التي تسمح بالانتقال من خطوة إلى أخرى عند استيفاء شروط معينة.
  • لغة STL (قائمة التعليمات، وتُسمى AWL = Anweisungliste بالألمانية أو IL = قائمة التعليمات وفقًا للمعيار IEC 61131-3). هي لغة برمجة منخفضة المستوى، وفقًا للمعيار DIN 19239، تُشبه لغة التجميع، وتتميز بمجموعة واسعة من التعليمات التي تُتيح مرونة كبيرة في كتابة البرامج وتحسينها. يتم التحكم في تنفيذ البرنامج باستخدام تعليمات القفز (Jump) وتعليمات BE واستدعاءات الدوال. في إطار منصة TIA Portal، تم تطبيق لغة STL خصيصًا للسماح بنقل المشاريع المطورة في الإصدارات القديمة (مثل STEP 7 v5.x).
  • مخطط الوظائف المستمرة ( CFC )، وهو خاص بشركة سيمنز، وليس معيار IEC 61131-3. محرر رسومي يُستخدم لإنشاء بنية برنامج PLC بالكامل من كتل مكتبة جاهزة للبرمجة. في المحرر، يتم تحديد هذه الكتل في رسوم بيانية، وتحديد معاييرها، وربطها ببعضها. تُستخدم مخططات الوظائف المستمرة (CFC) بشكل أساسي للتحكم المستمر في العمليات، حيث يمكن بسهولة ربط مهام التحكم المعقدة ذات الحلقة المفتوحة أو المغلقة بمخططات الوظائف المستمرة (CFC).
  • لغة CEM (مصفوفة السبب والنتيجة) هي لغة برمجة رسومية تُعرَّف فيها علاقات السبب والنتيجة بشكل مباشر. يُعرَّف البرنامج على شكل مصفوفة تُحفِّز فيها أحداث العمليات المختلفة، التي تُسمى الأسباب ، ردود فعل معينة، تُسمى النتائج .

تاريخ بوابة TIA (مقتطف):

الخطوة 7: سجل البيانات في بوابة TIA (مقتطف)
إصدارصدر فيوصفمعرف SIOS [ 70 ]
الإصدار 10.521/04/2009SIMATIC STEP7 Basic v10.5 مخصص فقط لجهاز S7 1200 [ 71 ]36524193
الإصدار 11.021/04/2011TIA Portal STEP 7 v11.0 لأجهزة S7 1200 و S7 300 و S7 400. [ 72 ]49639088
الإصدار 12.027.02.2013TIA Portal STEP 7 v12.0 لـ S7 1500 و S7 1200 و S7 300 و S7 400 [ 73 ] (يسمح ببرمجة وحدات التحكم المنطقية القابلة للبرمجة S7 1500 التي تم إصدارها في نفس الفترة [ 74 ] ).67851956
01.03.2013تم أيضًا إصدار حزمة TIA StartDrive v12 لضبط معلمات محركات الأقراص في بوابة TIA (بالإضافة إلى برنامج STARTER الموجود بالفعل).-
08.04.2013تم إصدار حزمة TIA WinCC v12 أيضًا لضبط معلمات أنظمة HMI: لوحات التشغيل أو أنظمة الكمبيوتر الشخصي.-
07.2013SP1 لـ STEP 7 الإصدار 12، وWinCC الإصدار 12، وStartDrive الإصدار 12.-
26/08/2013برنامج PID Professional لبرنامج STEP7 الإصدار 12 SP1: حزمة برامج اختيارية.-
18/09/2013Simatic STEP 7 Safety Advanced v12: حزمة برامج اختيارية لتطبيقات السلامة الوظيفية.-
07.10.2013Easy Motion Control v12 لبرنامج STEP 7 v12: حزمة برامج اختيارية.-
v1328.02.2014TIA Portal SIMATIC STEP 7 Professional / Basic V13 [ 75 ]

برنامج TIA StartDrive v13 لضبط معلمات محركات الأقراص في بوابة TIA.

84047138
08.05.2014تم إصدار حزمة TIA WinCC v13 أيضًا لضبط معلمات أنظمة HMI: لوحات التشغيل أو أنظمة الكمبيوتر الشخصي.-
21/03/2014Simatic STEP 7 Safety Advanced v13: حزمة برامج اختيارية لتطبيقات السلامة الوظيفية.-
24/03/2014PID Professional لـ STEP7 v13 و Easy Motion Control v13: حزم برامج اختيارية.-
09-16.01.2015SP1 لبرنامج STEP 7، وSafety Advanced، وWinCC، وStart Drive v13.-
31/03/2017SP2 لبرنامج WinCC الإصدار 13. تم إصداره بالتزامن مع SP1 لبرنامج TIA الإصدار 14. يسمح بالتثبيت على نظام التشغيل Windows 10.109746073
04.04.2017SP2 لبرنامج StartDrive V13.109746258
الإصدار 1430/09/2016TIA Portal V14. [ 76 ] يتضمن SIMATIC STEP 7 V14، وSIMATIC STEP 7 Safety V14، وSIMATIC WinCC V14، وSINAMICS Startdrive V14، وSIMOTION SCOUT TIA V4.5 HF1.

تتضمن الحزمة العديد من الخيارات الجديدة مثل:

  • هندسة متعددة المستخدمين لبوابة TIA
  • بوابة TIA Portal Teamcenter
  • موصل TIA Portal السحابي
  • مجموعة SIMATIC للطاقة
  • SIMATIC ODK 1500S
  • SIMATIC Target 1500S™ لـ Simulink®
  • مهندس التصور المرئي SIMATIC
  • WinCC/WebUX
109739471
31/03/2017TIA Portal V14 SP1. [ 77 ]

يتضمن SIMATIC STEP 7 V14 SP1، وSIMATIC STEP 7 Safety V14 SP1، وSIMATIC WinCC V14 SP1، وSINAMICS Startdrive V14 SP1، وSIMOTION SCOUT TIA V5.1، وSIMOCODE ES V14 SP1، وSoft Starter ES V14 SP1. يدعم معالج S7T، وSimatic Ident كعنصر تقني، وإمكانية قراءة برنامج السلامة من وحدة التحكم المنطقية القابلة للبرمجة (PLC)، وغيرها.

يسمح بالتثبيت على نظام التشغيل ويندوز 10.

109739471
الإصدار 1521/12/2017بوابة TIA الإصدار 15. [ 78 ] تتضمن SIMATIC STEP 7 الإصدار 15، وSIMATIC STEP 7 Safety الإصدار 15، وSIMATIC WinCC الإصدار 15، وSINAMICS Startdrive الإصدار 15، وSIMOTION SCOUT TIA الإصدار 5.2 SP1، وSIMOCODE ES الإصدار 15، وSoft Starter ES الإصدار 15109752224
الإصدار 15.126/10/2018بوابة TIA الإصدار 15.1. [ 79 ] تتضمن SIMATIC STEP 7 الإصدار 15.1، وSIMATIC STEP 7 Safety الإصدار 15.1، وSIMATIC WinCC الإصدار 15.1، وSINAMICS Startdrive الإصدار 15.1، وSINAMICS DCC الإصدار 15.1، وSIMOTION SCOUT TIA الإصدار 5.3 SP1، وSIMOCODE ES الإصدار 15.1، وSoft Starter ES الإصدار 15.1

يقدم هذا التحديث دعمًا لوحدات التحكم SIMATIC High Availability S7-1500R/H.

يقدم مفهوم "وحدات البرمجيات" لتقسيم برنامج PLC إلى وحدات ذات تحميل منفصل.

109758794
الإصدار 1602.12.2019بوابة TIA الإصدار 16. [ 80 ] تتضمن SIMATIC STEP 7 الإصدار 16، وSIMATIC STEP 7 Safety الإصدار 16، وSIMATIC WinCC الإصدار 16، وWinCC Unified الإصدار 16، وSINAMICS Startdrive الإصدار 16، وSINAMICS DCC الإصدار 16، وSIMOCODE ES الإصدار 16، وSoft Starter ES الإصدار 16

يقدم نظام WinCC الموحد الجديد لواجهة المستخدم الرسومية.

109771626
الإصدار 1728.05.2021بوابة TIA الإصدار 17. [ 81 ] تتضمن SIMATIC STEP 7 الإصدار 17، وSIMATIC STEP 7 Safety الإصدار 17، وSIMATIC WinCC الإصدار 17، وWinCC Unified الإصدار 17، وSINAMICS Startdrive الإصدار 17، وSIMOTION SCOUT TIA الإصدار 5.4 SP3، وSIMOCODE ES الإصدار 17، وSIRIUS Soft Starter ES الإصدار 17، وSIRIUS Safety ES الإصدار 17.
  • الأجهزة: وحدات معالجة مركزية جديدة مثل وحدة المعالجة المركزية 1518HF-4 PN (توافر عالٍ، أمان ضد الأعطال) ووحدة المعالجة المركزية 1518T(F)-4 PN/DP (تقنية S7، التحكم في ما يصل إلى 192 محورًا، أمان ضد الأعطال).
  • الأجهزة: TM MFP (وحدة تقنية المنصة متعددة الوظائف)، وحدة لدمج تطبيقات تكنولوجيا المعلومات في الأنظمة الهندسية (OT)؛ Intel Atom، Linux (نظام التشغيل الصناعي SIMATIC المبني على Debian 11).
  • خادم OPC UA: الإنذارات والشروط
  • تفعيل/إلغاء تفعيل وضع جهاز آبل أثناء التشغيل
  • DHCP و DNS لجهاز S7-1500 (ووحدة المعالجة المركزية ET200)
  • لغة برمجة CEM (مصفوفة السبب والنتيجة): برمجة رسومية باستخدام مصفوفة السبب والنتيجة
  • لغة برمجة CFC (مخطط الوظائف المستمرة)
  • يتم نقل بنية المجموعة (المجلدات/الأدلة) لتنظيم الكتل وأنواع بيانات PLC والمتغيرات (علامات PLC) إلى PLC ويمكن استعادتها عند قراءة المشروع مباشرة من PLC (تنزيل PLC -> الكمبيوتر الشخصي).
  • نظام الحركة الآمنة من SIMATIC
  • الخطوة 7: التشغيل السريع الآمن (تغييرات طفيفة على برنامج الأمان دون إيقاف تشغيل وحدة المعالجة المركزية)
  • مكتبة روبوتات SIMATIC
  • بوابة TIA متعددة المستخدمين
109784438
الإصدار 1824/11/2022بوابة TIA الإصدار 18. [ 82 ] تتضمن SIMATIC STEP 7 الإصدار 18، وTIA Portal Cloud الإصدار 3.0، وSIMATIC STEP 7 Safety الإصدار 18، وSIMATIC WinCC الإصدار 18، وWinCC Unified الإصدار 18، وSIMATIC WinCC Unified PC RT (لمحاكاة أنظمة WinCC Unified)، وSINAMICS Startdrive الإصدار 18، وSIMOTION SCOUT TIA الإصدار 5.5 SP1، وSIMOCODE ES الإصدار 18، وSIRIUS Soft Starter ES الإصدار 18، وSIRIUS Safety ES الإصدار 18.
  • محرر مستقل لإدارة المكتبات
  • واجهة التحكم في الإصدارات (VCI Version Control Interface) التي تسمح باستخدام VCI و GIT وما إلى ذلك مع بوابة TIA
  • واجهة رسومية جديدة لـ S7-PLCSIM / S7-PLCSIM Advanced. تدعم استخدام محولات متعددة (في PLCSIM Advanced فقط).
  • إمكانية برمجة نظام أمان ضد الأعطال في وحدات البرمجيات
  • تحسينات على راسم الإشارة المتكامل (التتبع): التسجيل طويل المدى (التتبع طويل المدى) وإمكانية تحليل FFT (تحويل فورييه السريع)، بالإضافة إلى تحليل بود (لمحركات Sinamics S120 مع CU3x0-2).
  • التكنولوجيا (S7-T): علم الحركة مع ما يصل إلى 6 محاور متداخلة (على سبيل المثال 6 مفاصل)
  • التكنولوجيا: البرمجة المتقدمة مع الإشارة إلى كائنات التكنولوجيا (مراجع TO)
109807106
الإصدار 1924/11/2023بوابة TIA الإصدار 19. [ 83 ] تتضمن SIMATIC STEP 7 الإصدار 19، وSIMATIC STEP 7 Safety الإصدار 19، وSIMATIC WinCC الإصدار 19، وWinCC Unified الإصدار 19، وSINAMICS Startdrive الإصدار 19، وSIMOTION SCOUT TIA الإصدار 5.6 SP1، وTIA Portal Cloud الإصدار 4.0، وSIMOCODE ES الإصدار 19 (يناير 2024)، وSIRIUS Soft Starter ES الإصدار 19 (يناير 2024)، وSIRIUS Safety ES الإصدار 19 (يناير 2024).
  • مُحسَّن للشاشات بدقة 4K (دقة 300 نقطة في البوصة)
  • S7-1500 SW v30.0/v30.1 (PLC Software) تحت نظام التشغيل Linux (Siemens Industrial OS - المبني على Debian 11) أو Windows (W10 LTSC 2021)
  • S7-1500V (وحدة التحكم الافتراضية CPU1517V-1PN): وحدة المعالجة المركزية Simatic في Docker
  • برمجة WinCC المتقدمة والاحترافية والموحدة (الهندسية) على نفس جهاز الكمبيوتر
  • وضع الكشك لبرنامج WinCC Unified RT (الوظيفة متوفرة في WinCC Advanced، على سبيل المثال)
  • WinCC Unified: مزامنة الوقت بين واجهة المستخدم الرسومية ووحدة التحكم المنطقية القابلة للبرمجة (وظيفة متوفرة في WinCC Advanced، على سبيل المثال)
  • التصميم المؤسسي الموحد لشركة WinCC
  • StartDrive: محركات Sinamics S200 و S210 و G220 الجديدة؛ تسجيل التتبع طويل المدى؛ جهاز مشترك مدمج في المشروع (يسهل دمج وحدة تحكم منطقية قابلة للبرمجة منفصلة لوظائف السلامة المتكاملة؛ الجهاز المشترك ممكن أيضًا في الإصدارات السابقة)
  • تقنية STEP7: مترجم الحركة سيماتيك
  • برنامج ترقية مشاريع TIA Portal: حل قائم على TIA Portal Openess لترقية المشاريع القديمة (ولكن > الإصدار 13) إلى الإصدار 19 (SIOS 109811744 [ 84 ] )
109821307
الإصدار 2005.12.2024بوابة TIA الإصدار 20. [ 85 ] تتضمن SIMATIC STEP 7 الإصدار 20، وSIMATIC STEP 7 Safety الإصدار 20، وSIMATIC WinCC الإصدار 20، وWinCC Unified الإصدار 20، وWinCC Unified PC RT، وSINAMICS Startdrive الإصدار 20، وSIMOTION SCOUT TIA الإصدار 5.7 SP1، وTIA Portal Cloud الإصدار 5.0، وSIMOCODE ES الإصدار 20، وSIRIUS Soft Starter ES الإصدار 20، وSIRIUS Safety ES الإصدار 20.
  • دعم S7-1200 G2 (الجيل الثاني من وحدات التحكم القابلة للبرمجة S7-1200)
  • دعم الإصدارات الجديدة من S7-1500 1517(F) و 1518(F) (إصدارات الأجهزة الجديدة مع FW4.0)
  • الخطوة 7: إمكانية (للكتل المكتوبة بلغات LAD و F-LAD و DB و UDT) استيراد أو تصدير التعليمات البرمجية والتعليقات بتنسيق نصي (عالمي بغض النظر عن إصدار TIA).
  • الخطوة 7: أنواع القيم المسماة (NVT): تحسينات متعلقة بالمراقبة عبر الإنترنت، بما في ذلك في "التتبع"، واستخدامها كـ "أنواع المكتبة"، وما إلى ذلك.
  • الخطوة 7: تحسينات متنوعة على المحرر.
  • WinCC Unified: استخدام التجميع القائم على الفرق فقط لزيادة السرعة (تم تنفيذه منذ الإصدار v19 SP1)
  • WinCC Unified: تحسين استخدام الصور عالية الدقة (إعادة تحجيمها إلى الحجم المستخدم في المشروع)
  • WinCC Unified: إمكانية استخدام التعبيرات في عملية التفعيل الديناميكي (بالإضافة إلى البرمجة النصية)
  • WinCC Unified: وظائف بدء/إيقاف السجلات
  • WinCC Unified: عنصر واجهة مستخدم ديناميكي (عناصر رسومية جديدة)
  • WinCC Unified: للاتصال عبر OPC UA: إمكانية استدعاء الدوال (استدعاء الدالة: مشابه لاستدعاء RPC) من خادم OPC UA
  • WinCC Unified: دعم لـ SIMATIC CFL (مكتبة وظائف التحكم) بالإضافة إلى حزم MTP (حزمة نوع الوحدة) (SIOS 109811744 [ 86 ] )
  • WinCC Unified: تحسينات متنوعة على المحرر.
  • تقنية Step7: دعم وحدات المعالجة المركزية الجديدة S7-1500 1516T(F) / 1517T(F) / 1518T(F) مع FW4.0، ووحدة التحكم البرمجية Simatic 1508S T(F)
  • TIA Portal Cloud v5.0 (دمج TIA Portal في السحابة، ويشمل أيضًا TIA v20)
  • خادم الويب S7: تطبيق واجهة برمجة تطبيقات الويب JSON (الوصول إلى المزيد من البيانات من وحدة التحكم المنطقية القابلة للبرمجة دون الحاجة إلى استخدام SFC99 (www) أو كتلة قاعدة بيانات النظام). وهذا يُنشئ استقلالية بين كود وحدة التحكم المنطقية القابلة للبرمجة وصفحة الويب.
  • بروفينت: تحسينات لتقنية IRT: تعبئة الإطارات الديناميكية لبروفينت (DFP)
  • وثائق TIA متاحة عبر الإنترنت: https://docs.tia.siemens.cloud
109963848
الإصدار 2104.12.2025بوابة TIA الإصدار 21. [ 87 ] تتضمن SIMATIC STEP 7 الإصدار 21، وSIMATIC STEP 7 Safety الإصدار 21، وSIMATIC WinCC الإصدار 21، وWinCC Unified الإصدار 21، وWinCC Unified PC RT، وSINAMICS Startdrive الإصدار 21، وTIA Portal Cloud الإصدار 6.0، وSIMOCODE ES الإصدار 21، وSIRIUS Soft Starter ES الإصدار 21، وSIRIUS Safety ES الإصدار 21.
  • الخطوة 7: واجهة التحكم في الإصدار (الاتصال واستخدام أي نظام تحكم في الإصدار مثل SVN و GIT مع بوابة TIA): يتم دعم التحكم في إصدار المكتبات، كما يتم دعم التصدير/الاستيراد بتنسيق SIMATIC SD (مستند مصدر SIMATIC) أيضًا لكتل ​​SCL و FBD (مدعوم بالفعل منذ الإصدار 20: LAD و DB و F-DB و UDT و F-UDT).
  • الخطوة 7: تنزيل تغييرات قاعدة البيانات بدون إعادة التهيئة: يتم الآن عرض إجراء "الاحتفاظ بالقيم الفعلية" في مربع حوار "معاينة التحميل" لـ S7-1500 FW 4.1، مع بعض القيود.
  • الخطوة 7: تحسين عوامل التصفية للبحث العالمي، وتوسيع وظائف أنواع بيانات القيم المسماة (NVT)
  • التحكم في الحركة: دعم المعالجات متعددة النوى لتحسين أداء نظام كائنات التكنولوجيا. [ 88 ]
  • التحكم في الحركة: تحسين وظائف التتبع للأجهزة التقنية.
  • WinCC Unified: نظام WinCC Unified Runtime Server Redundancy لزيادة جاهزية المصنع. [ 89 ]
  • WinCC Unified: محرر شاشة مُحسّن، تحسين العلامات، خصائص الكائنات
  • WinCC Unified: أنواع الكائنات الجديدة: مؤشر الإنذار وخط الإنذار (موجود في أنظمة هندسة HMI السابقة WinCC Flexible و Comfort و Advanced ولكنه غير موجود في الإصدارات السابقة من WinCC Unified)
  • بوابة TIA: ترحيل المشاريع القديمة: بدءًا من بوابة TIA الإصدار 21، لا يمكن ترحيل المشاريع أو ملفات الترحيل الوسيطة مباشرةً. يمكن ترحيل المشروع إلى بوابة TIA الإصدارات 14، 15، 15.1، أو 16 باستخدام أداة الترحيل المدمجة، أو إلى الإصدارات 17، 18، 19، أو 20 باستخدام أداة ترحيل خارجية، ثم يمكن ترقية المشروع إلى الإصدار 21.
  • بوابة TIA: خيار لتفعيل برنامج Engineering Copilot TIA Standard، وهو مساعد مدعوم بالذكاء الاصطناعي للهندسة في بوابة TIA. يتطلب ترخيصًا.
  • بوابة TIA: إدارة المستخدمين والتحكم في الوصول (UMAC): تحسينات متنوعة
  • انفتاح بوابة TIA: مكتبات انفتاح بوابة TIA معيارية جديدة مع إدارة تجميع مبسطة
  • برنامج StartDrive: دعم SINAMICS S220 مع CU320-3
109989772

مراجع

  1. ↑ "60 عامًا من سيماتيك" . سيمنز . تم الاطلاع عليه بتاريخ 4 مارس 2020 .
  2. ↑ "سيمنز سيماتيك 505" . تاريخ الحوسبة . مركز تاريخ الحوسبة . تم الاطلاع عليه بتاريخ 4 مارس 2020 .
  3. ↑ أنطونيو أرمينتا (2022-05-02)، سيمنز SIMATIC PLCs - تاريخ الأجهزة ، www.control.com
  4. ↑ المشرف (2022-12-03)، تاريخ شركة سيمنز بي إل سي ، أنتوماتيكس - الأتمتة الصناعية
  5. ↑ خمسون عامًا من أتمتة سيماتيك تُحدث ثورة في العالم ، www.controlengeurope.com
  6. ↑ https://support.industry.siemens.com/cs/document/4205405/simatic-s5-95u-compact-plcs-new-order-no-'s?dti=0&lc=en-RO
  7. ↑ نظرة عامة على بيانات الطلب ، mall.industry.siemens.com
  8. ↑ سيوس ، support.industry.siemens.com
  9. ↑ سيوس ، support.industry.siemens.com
  10. ↑ سيوس ، support.industry.siemens.com
  11. ↑ سيوس ، support.industry.siemens.com
  12. ↑ سيوس ، support.industry.siemens.com
  13. ↑ "SIMATIC S7-300" . سيمنز . تم الاطلاع عليه بتاريخ 12 نوفمبر 2020 .
  14. ↑ مركز S7-300 الصناعي ، mall.industry.siemens.com
  15. ↑ S7-400 مركز الصناعة التجاري ، mall.industry.siemens.com
  16. ↑ "ما هي الاختلافات بين وحدات التحكم المنطقية القابلة للبرمجة SIMATIC S7-300 و S7-1500؟" . RealPars . 29 أبريل 2019. تم الاطلاع عليه بتاريخ 12 نوفمبر 2020 .
  17. ↑ تابس، ستيفن فيليب. البرنامج التعليمي لوحدة التحكم المنطقية القابلة للبرمجة (PLC)، Siemens Simatic S7-1200. شركة Publicis MCD Werbeagentur GmbH؛ الطبعة الثالثة، 2018.
  18. ↑ سيمنز تُطلق وحدة تحكم منطقية قابلة للبرمجة (PLC) مُحدّثة: S7-1200 G2 ، Control.com
  19. ↑ إطلاق تسليم الجيل الجديد من وحدة التحكم SIMATIC S7-1200 G2 ، من شركة سيمنز
  20. ↑ إصدار وحدات التحكم الجديدة SIMATIC S7-1500 ، support.industry.siemens.com
  21. ↑ أنطونيو أرمينتا (2022-05-02)، سيمنز SIMATIC PLCs - تاريخ الأجهزة ، www.control.com
  22. ↑ "برمجة وحدات التحكم المنطقية القابلة للبرمجة باستخدام SIMATIC STEP" . سيمنز . تم الاطلاع عليه بتاريخ 4 مارس 2020 .
  23. ↑ الخطوة 5/حزمة MT الأساسية ، support.industry.siemens.com
  24. ↑ سيوس ، support.industry.siemens.com
  25. ↑ إصدار برنامج SIMATIC Field PG M5 مع دعم S5 ، support.industry.siemens.com
  26. ↑ إصدار تسليم SIMATIC Field PG M6 ، support.industry.siemens.com
  27. ↑ سيوس ، support.industry.siemens.com
  28. ↑ SIOS STEP 7 Micro/DOS 1.1
  29. ↑ SIOS STEP 7 Micro/DOS 1.2
  30. ↑ SIOS STEP 7 MicroWin 1.2
  31. ↑ SIOS STEP 7 MicroWin 2.0
  32. ↑ SIOS STEP 7 MicroWin 2.1
  33. ↑ SIOS STEP 7 MicroWin 3.0
  34. ↑ SIOS STEP 7 MicroWin 3.2
  35. ↑ SIOS STEP 7 MicroWin 3.11
  36. ↑ SIOS الخطوة 7 MicroWin 3.1.2.22
  37. ↑ SIOS STEP 7 MicroWin 3.2.0.108
  38. ↑ SIOS STEP 7 MicroWin 3.2.1.0
  39. ↑ SIOS الخطوة 7 MicroWin 3.2.2
  40. ↑ SIOS الخطوة 7 MicroWin 3.2.3
  41. ↑ SIOS STEP 7 ToolBox v1.0
  42. ↑ SIOS STEP 7 MicroWin 4.0
  43. ↑ معلومات المنتج STEP 7 V5.x ، mall.industry.siemens.com
  44. ↑ سيوس ، support.industry.siemens.com
  45. ↑ الخطوة 7 من نظام SIOS
  46. ↑ جهاز S7-GRAPH متوفر الآن
  47. ↑ SIOS STEP 7 - الإصدار الجديد V2.1
  48. ↑ SIMATIC PLCSIM الجديد
  49. ↑ SIOS STEP 7 - الإصدار الجديد V3.1
  50. ↑ جهاز برمجة SIOS PG 740
  51. ↑ SIOS STEP 7 - الإصدار الجديد V4.01
  52. ↑ SIOS STEP 7 - الإصدار الجديد V5.0
  53. ↑ SIOS STEP 7 - الإصدار الجديد V5.1
  54. ↑ SIOS STEP 7 - الإصدار الجديد V5.2
  55. ↑ برنامج SIOS STEP 7 الإصدار 5.3 متوفر للتسليم
  56. ↑ تم إصدار SIOS STEP 7 الإصدار 5.4 للتسليم
  57. ↑ حزمة خدمة SIOS 1 لبرنامج STEP 7 الإصدار 5.4
  58. ↑ حزمة خدمة SIOS 2 لبرنامج STEP 7 الإصدار 5.4
  59. ↑ حزمة خدمة SIOS 3 لبرنامج STEP 7 الإصدار 5.4
  60. ↑ حزمة خدمة SIOS رقم 4 لبرنامج STEP 7 الإصدار 5.4
  61. ↑ حزمة خدمة SIOS رقم 5 لبرنامج STEP 7 الإصدار 5.4
  62. ↑ تم إصدار SIOS STEP 7 الإصدار 5.5 للتسليم
  63. ↑ حزمة خدمة SIOS 1 لبرنامج STEP 7 الإصدار 5.5
  64. ↑ حزمة خدمة SIOS 2 لبرنامج STEP 7 الإصدار 5.5
  65. ↑ حزمة خدمة SIOS رقم 4 لبرنامج STEP 7 الإصدار 5.5
  66. ↑ إصدار مبيعات وتسليم برنامج SIOS STEP 7 Professional لعام 2017
  67. ↑ حزمة خدمة SIOS 1 لبرنامج STEP 7 الإصدار 5.6
  68. ↑ حزمة خدمة SIOS 1 لبرنامج STEP 7 الإصدار 5.6
  69. ↑ SIOS STEP 7 V5.7 / S7 GRAPH V5.7 / S7 SCL V5.7 / S7 PDIAG V5.7 / STEP 7 Professional 2021
  70. ↑ سيوس ، support.industry.siemens.com
  71. ↑ الخطوة 7 من نظام SIOS
  72. ↑ إصدار SIOS Delivery لبرنامج SIMATIC STEP 7 Professional V11
  73. ↑ إصدار SIOS لـ SIMATIC STEP 7 Professional / Basic V12
  74. ↑ إصدار نظام SIOS للتسليم لنظام SIMATIC S7-1500
  75. ↑ إصدار SIOS Delivery لبرنامج SIMATIC STEP 7 Professional V11
  76. ↑ إصدار SIOS لبوابة TIA V14
  77. ↑ إصدار SIOS لبوابة TIA V14 SP1
  78. ↑ إصدار SIOS لبوابة TIA V15
  79. ↑ إصدار SIOS لبوابة TIA V15.1
  80. ↑ إصدار SIOS لبوابة TIA V16
  81. ↑ إصدار SIOS لبوابة TIA V17
  82. ↑ إصدار SIOS لبوابة TIA V18
  83. ↑ إصدار SIOS لبوابة TIA V19
  84. ↑ مُرَقِّع مشروع بوابة SIOS TIA
  85. ↑ إصدار SIOS لبوابة TIA V20
  86. ↑ حزمة نوع وحدة SIOS SIMATIC (MTP) - نظرة عامة
  87. ↑ إصدار SIOS لبوابة TIA V21
  88. ↑ إصدار Siemens TIA Portal V21
  89. ↑ ما الجديد في TIA الإصدار 21
