سيم

وحدة الذاكرة أحادية الخط ( SIMM ) هي نوع من وحدات الذاكرة المستخدمة في الحواسيب من أوائل الثمانينيات إلى أوائل الألفية الثانية. وهي عبارة عن لوحة دوائر مطبوعة تُثبّت عليها رقائق دوائر متكاملة متعددة للذاكرة العشوائية على أحد جانبيها أو كليهما. ^{[ 1 ]} وتختلف عن وحدة الذاكرة ثنائية الخط (DIMM)، وهي الشكل الأكثر شيوعًا لوحدات الذاكرة منذ أواخر التسعينيات، في أن نقاط التلامس في وحدة SIMM تكون زائدة على كلا جانبي الوحدة. وقد تم توحيد معايير وحدات SIMM بموجب معيار JEDEC JESD-21C.

استخدمت معظم اللوحات الأم لأجهزة الكمبيوتر الشخصية القديمة ( أجهزة الكمبيوتر الشخصية القائمة على معالج 8088 ، وأجهزة XT ، وأجهزة AT القديمة ) رقائق DIP قابلة للاستبدال لذاكرة الوصول العشوائي الديناميكية (DRAM ). ومع ازدياد سعات ذاكرة الكمبيوتر، استُخدمت وحدات الذاكرة لتوفير مساحة على اللوحة الأم وتسهيل توسيع الذاكرة. فبدلاً من تركيب ثماني أو تسع رقائق DIP منفردة، كانت هناك حاجة إلى وحدة ذاكرة إضافية واحدة فقط لزيادة سعة ذاكرة الكمبيوتر.

تم اختراع وحدات الذاكرة SIMM في عام 1983 على يد جيمس إي. كلايتون ^{[ 2 ]} في مختبرات وانغ، وحصلت على براءات اختراع لاحقة في عام 1987. ^{[ 3 ] [ 4 ]} رفعت مختبرات وانغ دعاوى قضائية ضد العديد من الشركات للحصول على براءات الاختراع . ^{[ 5 ] [ 6 ] [ 7 ] [ 8 ] [ 9 ]} بُنيت وحدات الذاكرة الأصلية على ركائز خزفية باستخدام مكونات "رقاقة مقلوبة" من هيتاشي بسعة 64 كيلوبايت، وكانت مزودة بدبابيس، أي بتغليف أحادي الخط (SIP) . ^{[ 2 ]} تُسمى وحدات الذاكرة SIMM التي تستخدم الدبابيس عادةً بوحدات ذاكرة SIP أو SIPP لتمييزها عن الوحدات الأكثر شيوعًا التي تستخدم موصلات الحافة.

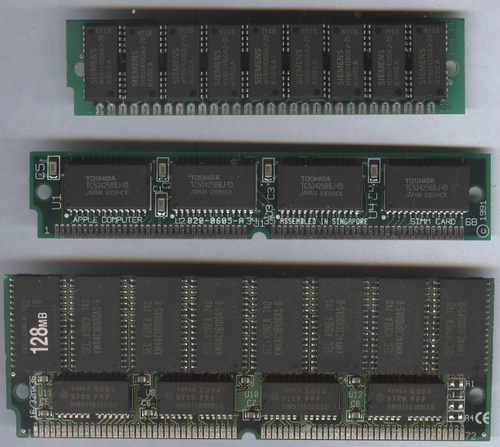

يحتوي الإصدار الأول من وحدات SIMM على 30 طرفًا ويوفر 8 بتات من البيانات (بالإضافة إلى بت تاسع لكشف الأخطاء في وحدات SIMM ذات التكافؤ ). وقد استُخدمت هذه الوحدات في بعض أجهزة الكمبيوتر المتوافقة مع IBM PC والقائمة على معالج 286 (مثل Wang APC ^{[ 10 ]} )، وأجهزة الكمبيوتر المتوافقة مع PC والقائمة على معالج 386 ، وأجهزة الكمبيوتر المتوافقة مع PC والقائمة على معالج 486 ، وجهاز Macintosh Plus ، وجهاز Macintosh II ، وسلسلة Macintosh Quadra ، وجهاز Atari STE ، وأجهزة الكمبيوتر الصغيرة Wang VS ، وأجهزة أخذ العينات الإلكترونية من Roland .

يحتوي النوع الثاني من وحدات SIMM على 72 طرفًا ويوفر 32 بتًا من البيانات (36 بتًا في إصدارات التكافؤ و ECC ). ظهرت هذه الوحدات لأول مرة في أواخر ثمانينيات القرن الماضي مع جهاز IBM PS/2 ، ^{[ 11 ] [ 12 ] [ 13 ] : 94،} وتحديدًا الطرازين 50 Z و 70 . ^{[ 14 ]} ثم أصبحت شائعة الاستخدام في الأنظمة القائمة على معالجات 486 و Pentium و Pentium Pro و Pentium II المبكرة ، بالإضافة إلى الرقائق المنافسة من العلامات التجارية الأخرى. بحلول منتصف التسعينيات، حلت وحدات SIMM ذات 72 طرفًا محل وحدات SIMM ذات 30 طرفًا في أجهزة الكمبيوتر الجديدة، وبدأت هي الأخرى تُستبدل بوحدات DIMM . ^{[ 13 ] : 96}

قد تستخدم أجهزة الكمبيوتر الشخصية غير التابعة لشركة IBM، مثل محطات عمل UNIX، وحدات SIMM غير قياسية خاصة بها. يستخدم جهاز Macintosh IIfx وحدات SIMM غير قياسية خاصة به ذات 64 طرفًا.

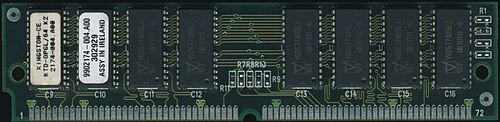

تشمل تقنيات DRAM المستخدمة في وحدات SIMMs تقنية FPM (ذاكرة وضع الصفحة السريعة، المستخدمة في جميع الوحدات ذات 30 دبوسًا والوحدات المبكرة ذات 72 دبوسًا)، وتقنية EDO DRAM عالية الأداء (المستخدمة في الوحدات اللاحقة ذات 72 دبوسًا).

نظراً لاختلاف عرض ناقل البيانات في وحدات الذاكرة وبعض المعالجات، قد يتطلب الأمر أحياناً تركيب عدة وحدات في أزواج متطابقة أو مجموعات متطابقة من أربع وحدات لملء بنك الذاكرة. كقاعدة عامة، يتطلب نظام 286 أو 386SX أو 68000 أو أنظمة 68020/68030 منخفضة المواصفات (مثل أتاري فالكون، ماك إل سي) (باستخدام ناقل بيانات بعرض 16 بت) وحدتي SIMM من 30 طرفاً لبنك الذاكرة. أما أنظمة 386DX و 486 وأنظمة 68020 إلى 68060 كاملة المواصفات (مثل أتاري تي تي، أميغا 4000 ، ماك 2) (ناقل بيانات بعرض 32 بت)، فتتطلب إما أربع وحدات SIMM من 30 طرفاً أو وحدة SIMM واحدة من 72 طرفاً لبنك الذاكرة الواحد. وفي أنظمة بنتيوم (بعرض ناقل بيانات 64 بت)، يلزم وحدتا SIMM من 72 طرفاً. مع ذلك، تدعم بعض أنظمة بنتيوم "وضع نصف البنك"، حيث يتم تقصير ناقل البيانات إلى 32 بت فقط للسماح بتشغيل وحدة SIMM واحدة. في المقابل، تستخدم بعض أنظمة 386 و486 ما يُعرف بـ"تداخل الذاكرة"، والذي يتطلب ضعف عدد وحدات SIMM، مما يُضاعف عرض النطاق الترددي فعليًا.

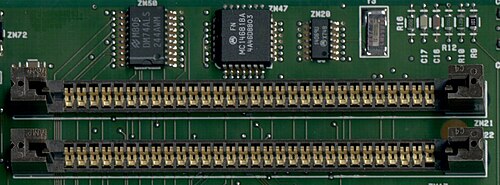

كانت مقابس SIMM الأولى من النوع التقليدي الذي يُضغط عليه. وسرعان ما استُبدلت بمقابس ZIF ، حيث تُدخل وحدة SIMM بزاوية، ثم تُمال إلى وضع رأسي. ولإخراجها، يجب سحب المشبكين المعدنيين أو البلاستيكيين الموجودين على كل طرف إلى الجانب، ثم إمالة وحدة SIMM للخلف وسحبها للخارج (عكست المقابس منخفضة الارتفاع هذا التصميم إلى حد ما، مثل مقابس SODIMM - حيث تُدخل الوحدات بزاوية "عالية"، ثم تُضغط لأسفل لتصبح أكثر استواءً مع اللوحة الأم). استخدمت المقابس القديمة مشابك تثبيت بلاستيكية وُجد أنها قابلة للكسر، لذا استُبدلت بمشابك فولاذية.

تدعم بعض وحدات SIMM خاصية الكشف عن وجود الذاكرة (PD). يتم توصيل بعض الأطراف التي تشفر سعة وسرعة وحدة SIMM، بحيث يمكن للأجهزة المتوافقة اكتشاف خصائصها. يمكن استخدام وحدات SIMM المزودة بخاصية PD في الأجهزة التي لا تدعم هذه الخاصية، حيث يتم تجاهل المعلومات. يمكن تحويل وحدات SIMM القياسية بسهولة لدعم خاصية PD عن طريق تركيب وصلات توصيل، إذا كانت وحدات SIMM مزودة بنقاط لحام، أو عن طريق لحام أسلاك. ^{[ 15 ]}

الأحجام القياسية: 256 كيلوبايت، 1 ميجابايت، 4 ميجابايت، 16 ميجابايت.

تحتوي وحدات SIMM ذات 30 طرفًا على 12 خطًا للعنوان، مما يوفر ما مجموعه 24 بتًا للعنوان. مع عرض بيانات يبلغ 8 بتات، يؤدي ذلك إلى سعة قصوى مطلقة تبلغ 16  ميجابايت لكل من وحدات التكافؤ ووحدات عدم التكافؤ (عادةً لا تساهم شريحة بت التكرار الإضافية في السعة القابلة للاستخدام).

^* لا يتم توصيل الدبابيس 26 و 28 و 29 في وحدات SIMM غير المتكافئة.

الأحجام القياسية: 1 ميجابايت، 2 ميجابايت، 4 ميجابايت، 8 ميجابايت، 16 ميجابايت، 32 ميجابايت، 64 ميجابايت، 128 ميجابايت (يحدد المعيار أيضًا  وحدات 3.3 فولت مع خطوط عناوين إضافية وما يصل إلى 2  جيجابايت)

مع 12 خط عنوان، والتي يمكن أن توفر ما مجموعه 24 بت عنوان، وصفين من الرقائق، وإخراج بيانات 32 بت، فإن السعة القصوى المطلقة هي 2 ²⁷ = 128  ميجابايت.

^* لا يتم توصيل الأطراف 35 و36 و37 و38 في وحدات SIMM غير المتوافقة مع التكافؤ. ^{[ 17 ] †} يُستخدم /RAS1 و/RAS3 فقط في وحدات SIMM ثنائية الرتبة: 2 و8 و32 و128 ميجابايت. ^# هذه الخطوط مُعرّفة فقط في وحدات 3.3 فولت. ^x إشارات الكشف عن الوجود مُفصّلة في معيار JEDEC.
