مخطط السباغيتي

استُخدمت مخططات السباغيتي لدراسة أسباب وجود الفراشات في أماكن محددة، ولتحديد كيفية تأثير التضاريس (مثل السلاسل الجبلية) على هجرتها وانتشارها. ^{[ 2 ]} وفي نطاق توزيع الثدييات في وسط أمريكا الشمالية ، ربطت هذه المخططات حدودها بالمناطق التي غطتها الأنهار الجليدية خلال العصر الجليدي السابق ، بالإضافة إلى أنواع معينة من الغطاء النباتي. ^{[ 3 ]}

في علم الأرصاد الجوية، تُستخدم عادةً مخططات "المعكرونة" لرسم التنبؤات الجماعية . يُرسم متغير جوي ، مثل الضغط أو درجة الحرارة أو كمية الهطول ، على مخطط بياني لعدد من عمليات تشغيل نموذجية مختلفة قليلاً من مجموعة نماذج. بعد ذلك، يمكن تطبيق النموذج على فترات زمنية مختلفة ومقارنة النتائج، واستخدامها لتقييم مستوى عدم اليقين في التنبؤ. إذا كان هناك توافق جيد، واتبعت الخطوط الكنتورية نمطًا واضحًا خلال التسلسل، فإن الثقة في التنبؤ تكون عالية. في المقابل، إذا كان النمط فوضويًا، أي يشبه طبق معكرونة ، فإن الثقة تكون منخفضة. عادةً ما تتباعد نماذج المجموعة بمرور الوقت، وتُعد مخططات "المعكرونة" طريقة سريعة لملاحظة حدوث ذلك.

قد تكون مخططات السباغيتي خيارًا أفضل من مخططات متوسط ​​الانتشار لتحديد شدة الأعاصير القادمة ، أو المرتفعات الجوية ، أو المنخفضات الجوية العلوية. نظرًا لأن تنبؤات المجموعات تتباعد بشكل طبيعي مع مرور الأيام، فإن المواقع المتوقعة للظواهر الجوية ستتباعد أكثر. يأخذ مخطط متوسط ​​الانتشار متوسط ​​الضغط المحسوب من كل نقطة على الخريطة، كما هو محسوب بواسطة كل تبديل في المجموعة، مما يؤدي فعليًا إلى تنعيم المنخفض المتوقع وجعله يبدو أوسع حجمًا ولكن أضعف شدة مما أشارت إليه تبديلات المجموعة. كما يمكنه تصوير سمتين بدلًا من واحدة إذا كان تجميع المجموعة يدور حول حلين مختلفين. ^{[ 4 ]}

يمكن تمثيل نماذج التنبؤ المختلفة ضمن التنبؤ بمسارات الأعاصير المدارية على مخطط سباغيتي لإظهار مدى الثقة في التنبؤات بمسارات الأعاصير لمدة خمسة أيام. ^{[ 5 ]} عندما تتباعد نماذج المسار في وقت متأخر من فترة التنبؤ، يتخذ المخطط شكل عنكبوت مسحوق، ويمكن الإشارة إليه بهذا الشكل في مناقشات المركز الوطني للأعاصير . ^{[ 6 ]} في مجال علم المناخ وعلم العواصف القديمة ، استُخدمت مخططات السباغيتي لربط معلومات درجة حرارة الأرض المستمدة من الآبار في وسط وشرق كندا. ^{[ 7 ]} كما هو الحال في التخصصات الأخرى، يمكن استخدام مخططات السباغيتي لإظهار حركة الأجسام، مثل عوامات الأرصاد الجوية العائمة، بمرور الوقت. ^{[ 8 ]}

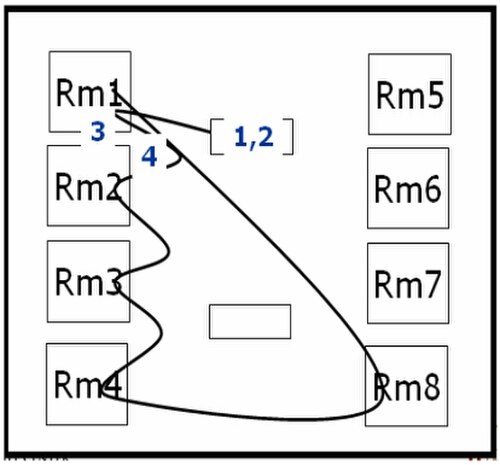

استُخدمت مخططات السباغيتي لأول مرة لتتبع مسارات العمل داخل المصانع. ^{[ 9 ]} تُعدّ مخططات السباغيتي أداةً بسيطةً لتصوّر الحركة والنقل. ^{[ 10 ]} يُمكن لتحليل التدفقات عبر الأنظمة تحديد مواضع هدر الوقت والطاقة، وتحديد المجالات التي يُمكن فيها تبسيط العمليات. ^{[ 1 ]} لا يقتصر هذا على التنقل المادي عبر مكان مادي فحسب، بل يشمل أيضًا العمليات الأكثر تجريدًا، مثل تقديم طلب قرض عقاري . ^{[ 11 ]}

يمكن استخدام مخططات السباغيتي لتتبع نتائج التجارب الدوائية على عدد من المرضى في رسم بياني واحد لتحديد مدى فائدتها. ^{[ 12 ]} كما استُخدمت هذه المخططات لربط مستويات البروجسترون بالإجهاض المبكر. ^{[ 13 ]} ويمكن تشخيص نصف عمر الأدوية في بلازما الدم ، بالإضافة إلى التمييز بين تأثيراتها على مختلف الفئات السكانية، بسرعة باستخدام هذه المخططات. ^{[ 14 ]}
