الصب بالدوران
الصب الدوراني ، المعروف أيضاً باسم صب القوالب المطاطية بالطرد المركزي ( CRMC )، هو أسلوب يستخدم القصور الذاتي لإنتاج مصبوبات من قالب مطاطي. عادةً، يُدار قالب قرصي الشكل حول محوره المركزي بسرعة محددة. ثم تُصب مادة الصب، والتي عادةً ما تكون معدناً منصهراً أو بلاستيكاً حرارياً سائلاً ، من خلال فتحة في أعلى منتصف القالب. ويستمر القالب المملوء بالدوران حتى يتصلب المعدن (أو البلاستيك الحراري).
وصف عام
تتميز عملية الصب الدوراني بسمتين أساسيتين: استخدام قوالب مطاطية شبه دائمة (غير قابلة للاستهلاك)، والاعتماد على قوة القصور الذاتي. وهذا ما يجعل العملية فريدة نسبيًا مقارنةً بطرق الصب التقليدية القائمة على القوالب المصنعة آليًا أو القوالب القابلة للاستهلاك. تُمكّن هذه الخصائص المشغلين من تصميم نماذج أصلية باستخدام مواد مثل طين البوليمر ، الذي يتميز بسهولة النحت وقوام يشبه البلاستيسين ، وعند تسخينه في فرن تقليدي يتصلب بدرجة كافية ليتحمل عملية الفلكنة، مما ينتج قالبًا أصليًا تُصب منه النماذج لاحقًا لقالب الإنتاج. كما تُشجع هذه الخصائص المشغلين على استخدام مواد صب مُصممة خصيصًا لنقاط انصهار ولزوجة منخفضة . وتُجرى معظم عمليات الصب الدوراني باستخدام سبائك القصدير والزنك أو البلاستيك المتصلد حراريًا.
قوالب السيليكون
تستخدم عملية الصب الدوراني عادةً السيليكون المُفلكن أو المطاط العضوي كركيزة لصنع القالب. تُعدّ الفلكنة خطوة أساسية تحدث في منتصف عملية صنع القالب. قبل الفلكنة، يكون مطاط القالب سائلاً ليناً وقابلاً للتشكيل، يشبه في كثير من النواحي معجون السيليكون . وبسبب طبيعته الطينية في هذه المرحلة، يسهل قص القالب أو تشكيله ليناسب النماذج غير المنتظمة. تخدم الفلكنة غرضين: إنشاء الفراغ الداخلي للقالب، وتصليد المطاط ليظل قوياً وصلباً أثناء الصب.
بعد عملية الفلكنة، وقبل أن يصبح القالب جاهزًا للاستخدام، يجب أن يخضع لعملية فتح وتفريغ الهواء. تتضمن هذه العملية حفر قنوات لضمان تدفق الهواء والمادة بشكل سليم أثناء عملية الصب. عادةً ما تتم عملية فتح وتفريغ الهواء يدويًا باستخدام سكين حاد أو مشرط، وتختلف مدتها حسب مدى تعقيد القالب. المنتج النهائي هو قالب مطاطي مُعالَج، يمكنه تحمل مئات إلى أكثر من ألف دورة صب قبل الحاجة إلى استبداله.
مواد الصب
معدن
بشكل عام، تتشابه مواد الصب المستخدمة في عمليات الصب المنافسة، مثل صب المعادن بالقوالب والقولبة بالحقن ، لكنها غير مناسبة للصب الدوراني. على سبيل المثال، يمكن استخدام سبيكة صب الزنك التقليدية مثل زاماك 3 ، لكنها تتصلب بسرعة كبيرة من حالتها المنصهرة عند صبها بقوة الطرد المركزي. ينتج عن ذلك عادةً عدم اكتمال ملء القالب، بالإضافة إلى سطح خشن ومسامي يُعرف باسم " قشر البرتقال" . أما زاماك 2، ذو التركيبة المختلفة قليلاً، فقد طُوِّر في الأصل كسبيكة تُصب بالجاذبية وتتميز بقوة نهائية أكبر، ولكن وُجد أنها تعمل بشكل جيد مع الصب الدوراني. يُعزز محتواها الإضافي من النحاس السلوك اليوتكتيكي ويُعطيها نقطة تجمد أقل. وقد عُرفت باسم "كيركسايت"، وأدت إلى ظهور مجموعة من سبائك الصب الدوراني المُخصصة، بعضها يحتوي على مكونات إضافية، مثل المغنيسيوم، للتحكم في جودة السطح.
لضمان دورات صب قابلة للتكرار لإنتاج نسخ دقيقة ذات جودة عالية، تتطلب عملية الصب بالدوران مواد صب تتمتع بالخصائص التالية، وذلك للأسباب التالية:
- عملية التشغيل في درجات حرارة منخفضة - تُعدّ عملية الصب الدوراني عملية تتم في درجات حرارة منخفضة، حيث أن التعرض المفرط لدرجات حرارة عالية يؤدي إلى تدهور قالب المطاط. وبحسب نوع المركب المستخدم، قد يصبح القالب شديد الليونة أو شديد الصلابة، مما يؤدي إلى ظهور تشققات ورقائق.
- التصلب البطيء واللزوجة المنخفضة - التدفق المنتظم وغير المقيد لمادة الصب له تأثير كبير على جودة وتشطيب العناصر النهائية.
البلاستيك
إلى جانب سبائك المعادن المذكورة سابقًا، تُعدّ الراتنجات والبلاستيكات المتصلبة حراريًا مناسبةً تمامًا للصبّ الدوراني، إذ يمكن إدخالها في الحالة السائلة وتتصلّب أثناء دوران القالب. وبشكل عام، يُشجّع الصبّ الدوراني على استخدام مواد الصبّ التي تكون سائلة عند إدخالها في القالب وتتصلّب بمعدل بطيء ومنتظم خلال دورة الدوران.
معدات
دوار
أثناء عملية الصب، يدور القالب النهائي حول محوره المركزي لمدة تتراوح بين 30 ثانية وعدة دقائق، وذلك حسب مادة الصب المختارة. يتكون جهاز الصب الدوراني داخليًا من محرك ونظام تثبيت بالضغط، يعملان على تثبيت القالب ووضعه في مكانه الصحيح أثناء دورانه بسرعة ثابتة. توضع هذه المكونات داخل هيكل الجهاز، الذي يحمي من تناثر المعدن المنصهر أو البلاستيك السائل الذي قد يُقذف من القالب أثناء الدوران. وبدون هذا الاحتواء المناسب، قد يُشكل المعدن المنصهر الساخن المتناثر خطرًا جسيمًا على الأشخاص القريبين.

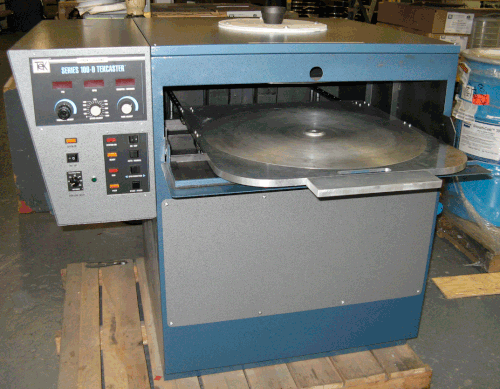

تتوفر آلات الصب الدوراني التجارية بنوعين: التحميل الأمامي والتحميل العلوي. ونظرًا لوزن قوالب الصب الدوراني وحجمها الكبير، توفر آلات التحميل الأمامي مزايا عديدة من حيث سهولة الاستخدام وتوفير الوقت. قد تصبح قوالب المطاط ثقيلة جدًا، خاصةً عند الأقطار الكبيرة وعند صب المعادن. ولأن تحميل وتفريغ آلة الصب يتم يدويًا، فإن تحريك القالب على مستوى الخصر بحركة انسيابية واحدة، كما هو الحال في آلات الصب الدوراني ذات التحميل الأمامي، يُعدّ أسهل وأقل إرهاقًا. وهذا أمر بالغ الأهمية في عمليات الصب الدوراني الإنتاجية، لزيادة عدد دورات الصب في الساعة.
تميل آلات التحميل العلوي إلى أن تكون أرخص ثمناً، ومن الناحية النظرية، يكون لديها قيود أقل على الحد الأقصى لسمك القالب.
مُصلِح

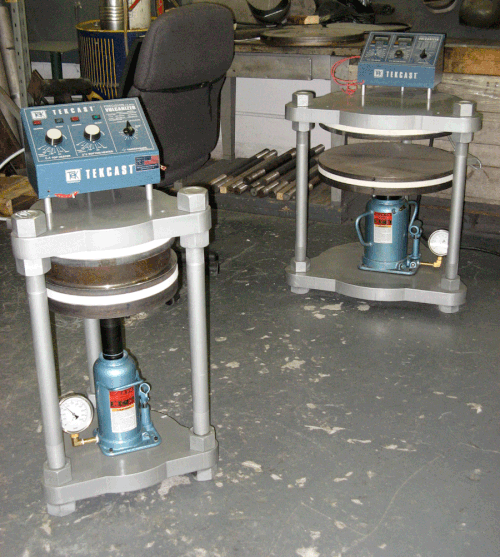

تُعدّ عملية الفلكنة خطوة ضرورية لتحضير قالب السيليكون غير المتصلب لعملية الصب الدوراني. تحت تأثير حرارة وضغط مضبوطين، يتصلب السيليكون ببطء ليتحول إلى قالب دائم ومرن ومقاوم للحرارة. يقوم مكبس الفلكنة أو جهاز الفلكنة بضغط القالب بشكل متجانس مع تعريضه للحرارة لعدة ساعات. يتكون جهاز الفلكنة من لوحين متوازيين مُسخّنين مثبتين على مكبس هيدروليكي . قد تستخدم أجهزة الفلكنة الأصغر حجمًا أو المصنوعة يدويًا براغي أو مشبكًا قويًا لضغط القالب بدلًا من الضغط الهيدروليكي. تختار بعض عمليات الصب الدوراني الاستغناء عن تشغيل جهاز الفلكنة الخاص بها، وتلجأ إلى شراء القوالب من مورد خارجي.
فرن الصهر
لا يلزم استخدام فرن صهر إلا عند صب المعادن بالدوران. يجب صهر المعدن قبل إدخاله في القالب. من الضروري أن يحتوي فرن الصب بالدوران على جهاز تحكم في درجة الحرارة، حيث يوجد نطاق درجة حرارة مثالي لكل معدن. على سبيل المثال، تُصب سبيكة الزنك عادةً بين 413 و427 درجة مئوية (775 و801 درجة فهرنهايت) ، بينما تنصهر فعليًا عند درجة حرارة أقل بكثير، حوالي 260 درجة مئوية (500 درجة فهرنهايت) . إذا أُدخل المعدن إلى القالب عند درجة حرارة أعلى (في هذه الحالة، أعلى من 427 درجة مئوية أو 801 درجة فهرنهايت )، فسيتسبب ذلك في تآكل السيليكون قبل الأوان، مما يُقصر عمر القالب. أما إذا أُدخل المعدن عند درجات حرارة أقل بكثير (أقل من 413 درجة مئوية أو 775 درجة فهرنهايت )، فسيقصر وقت تصلبه بالمثل، مما ينتج عنه مصبوبات غير مكتملة أو ذات جودة منخفضة. يتطلب صب المعادن بالدوران فرنًا مزودًا بنظام تحكم دقيق في درجة الحرارة، ومعرفة درجة حرارة الصب المناسبة.
عمليات مماثلة
يُعدّ الصبّ الدوراني طريقةً مفضلةً لتصنيع المنتجات من مواد محددة، كالمعادن منخفضة الحرارة والبلاستيك المتصلد حراريًا. وبالمقارنة مع عمليتيّ الصبّ بالحقن والصبّ بالقالب (الزنك)، يتميز الصبّ الدوراني بمزايا كبيرة من حيث تكلفة البدء وسهولة الاستخدام. وفي بعض الحالات، يُمكن أن يكون الصبّ الدوراني بديلاً عن الصبّ الرملي ، أو الصبّ باستخدام قوالب الجبس ، أو الصبّ الاستثماري . ولا يُمكن مقارنة هذه التقنيات الثلاث (الرملي، والجبسي، والشمع المفقود) مباشرةً، إذ تستخدم كلٌّ منها قالبًا قابلاً للاستهلاك.
| الصب بالدوران | صب القوالب | قولبة الحقن | |
|---|---|---|---|
| مادة القالب | المطاط المفلكن | فولاذ الأدوات المشغول آلياً | الألومنيوم المشغول آلياً، أو النحاس الأصفر، أو فولاذ الأدوات |
| مادة الصب | الزنك، والقصدير، والرصاص، والقصدير المعدني، والبلاستيك المتصلد بالحرارة، وشمع النقش | الزنك، والألومنيوم، والمغنيسيوم | معظم اللدائن الحرارية |
| متوسط تكلفة الأدوات (بالدولار الأمريكي) | 7500 - 20000 دولار | 50,000 دولار - 2,500,000 دولار | 25000 - 150000 دولار |
| القدرة على إجراء تغييرات في التصميم | الأسهل | صعب جداً | صعب جداً |
| المدة الزمنية الأولية النموذجية | من 4 ساعات إلى يومين | من 12 إلى 24 أسبوعًا | من 12 إلى 24 أسبوعًا |
| تفاوتات الصب | قريب جداً | الأقرب | الأقرب |
| سعر القطعة | منخفض جداً | الأقل سعرًا | الأقل سعرًا |
| نطاق المقاسات | 0.5–12 بوصة (13–305 مم) | 0.5–24 بوصة (13–610 مم) | 0.5–24 بوصة (13–610 مم) |
يعود التفاوت في تكلفة الأدوات ومدة الإنتاج إلى عمليات التصنيع المكلفة والمستهلكة للوقت اللازمة لإنتاج قوالب المعادن الدقيقة المستخدمة في صب القوالب وحقن البلاستيك. تضمن دقة الأدوات ومتانة قالب المعدن المصنّع قالبًا يدوم طويلًا وتحسينات طفيفة في دقة الصب. تُستخدم اللدائن الحرارية وسبائك المعادن المستخدمة في صب القوالب على نطاق أوسع من نظيراتها المتخصصة في الصب الدوراني، وعادةً ما تكون أرخص.
التطبيقات
تُستخدم عملية الصب بالدوران بشكل شائع في تصنيع الأنواع التالية من المنتجات:
- مجسمات وتماثيل مصغرة للألعاب - مصنوعة من المعدن والبلاستيك.
- طعوم الصيد ومكونات معدات الصيد بما في ذلك رؤوس الصيد وأوزان الرصاص.
- عناصر زخرفية وجديدة – أبازيم الأحزمة، والدبابيس، والشعارات، والميداليات، والكؤوس، والهدايا التذكارية المتنوعة، إلخ.
- التصنيع الصناعي وإنتاج قطع الغيار .
- النماذج الأولية السريعة / التصنيع السريع - يعد صب الدوران عملية مساعدة ممتازة لأنه يسمح بالإنتاج السريع والفعال لنسخ كاملة الوظائف من نماذج أولية سريعة هشة.
بفضل انخفاض تكاليف بدء التشغيل وسهولة الاستخدام، تُعدّ تقنية الصبّ الدوراني متاحة للأفراد والشركات التي لا تستطيع تحمّل الاستثمارات الضخمة المطلوبة في تقنيات الصبّ بالقوالب أو التشكيل بالحقن أو ما شابهها. ويشمل هؤلاء المستخدمون الشركات الصغيرة ودور التصميم التي عادةً ما تُسند أعمالها إلى ورش إنتاج متخصصة، بالإضافة إلى الهواة الذين يصنعون قطعًا فريدة للاستمتاع الشخصي. وبالتالي، فإنّ تقنية الصبّ الدوراني متاحة لنطاق أوسع من التطبيقات مقارنةً بالتقنيات المنافسة.
انظر أيضاً
- الصب بالطرد المركزي (صناعي) - تقنية صب تُستخدم عادةً لصب الأسطوانات ذات الجدران الرقيقة ، على نطاق صناعي
- الصب بالطرد المركزي (صياغة الفضة) - تقنية صب يتم فيها صب قالب صغير، ثم تدويره على طرف ذراع ، للحصول على مقياس أصغر
- الطلاء بالدوران - إجراء صناعي
- فرن دوار – جهاز لصنع قطع مكافئ متناظر محوريًا
