جهاز كامة زنبركي

جهاز التثبيت الزنبركي ( يُعرف أيضًا باسم SLCD أو الكامة أو الصديق ) هو قطعة من معدات الحماية المستخدمة في تسلق الصخور أو الجبال . يتكون من كامتين أو ثلاث أو أربع كامات مثبتة على محور مشترك أو محورين متجاورين، بحيث يؤدي سحب المحور إلى تباعد الكامات. ثم يتم تثبيته بحبل ومشبك في نهاية ساقه. يُستخدم جهاز SLCD عن طريق سحب " الزناد " (مقبض صغير) لانكماش الكامات معًا، ثم إدخاله في شق أو تجويف في الصخر، ثم تحرير الزناد للسماح للكامات بالتمدد. عند سحب الحبل، كما هو الحال عند سقوط متسلق، يقوم جهاز SLCD الموضوع بشكل صحيح بتحويل قوة السحب على طول ساق الجهاز إلى ضغط خارجي على الصخر، مما يُنتج احتكاكًا هائلاً ويمنع إزالة الجهاز من الصخر. نظراً للقوى الكبيرة التي يتعرض لها الصخر عند سقوط جهاز قياس ضغط الماء (SLCD)، فمن المهم جداً وضع أجهزة قياس ضغط الماء (SLCD) فقط في صخور صلبة وقوية. ^{[ 1 ]}

كان اختراع فيتالي أبالاكوف لكامة أبالاكوف أول تطبيق لمبدأ الكامة في معدات التسلق. كانت كاماته عبارة عن أجزاء مقطوعة من بكرة، وتشبه إلى حد كبير كامات التريكام الحديثة . ولأن هذه الأشكال كانت لا مركزية، فإن زاوية اعتراض الكامة تتغير مع دورانها وتمددها.

في عام 1973، تقدم جريج لوي بطلب للحصول على براءة اختراع لكامة ذات زاوية تقاطع ثابتة. وقد أدى استخدام شكل لولبي لوغاريتمي ^{[ 2 ]} إلى زاوية موحدة بين الصخرة وكل فص من فصوص الكامة؛ صُممت هذه الزاوية الثابتة لتوفير الاحتكاك اللازم للحفاظ على توازن الكامة. ^{[ 3 ]} وبفضل تصميمها الذي يُنتج قوة دورانية عند تطبيق الحمل، سمح شكل الكامة اللوغاريتمي بتثبيت جهاز واحد بإحكام في مجموعة متنوعة من أحجام الشقوق.

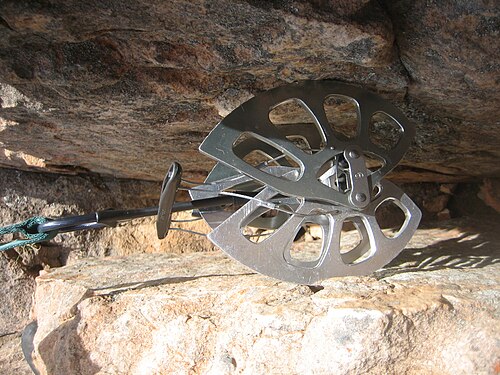

اخترع راي جاردين كاميرات SLCD الحديثة عام 1978 (براءة اختراع أمريكية رقم 4,184,657) ^{[ 4 ]} ، وسُوِّقت تحت العلامة التجارية "Friends". صمّم راي وحدة كاميرات متعددة متقابلة بنابض، بزاوية تثبيت أكثر استقرارًا تبلغ 13.75 درجة ، وآلية تشغيل مبتكرة. (يستخدم المتسلقون مصطلح " Friend" للإشارة إلى كاميرات SLCD عمومًا، ولكنه في الواقع يشير إلى العلامة التجارية التي اشتهر بها مارك فالانس ، والتي تُصنِّعها شركة Wild Country ). ومن العلامات التجارية الشهيرة الأخرى: Black Diamond Camalots ، وMetolius Power Cams، وDMM 4CUs، وTrango FlexCams، وCCH Aliens.

أحدث اختراع أجهزة تثبيت الشقوق المتوازية (SLCDs) ثورة في رياضة تسلق الصخور، إذ سهّل حماية الشقوق المتوازية والمتسعة. علاوة على ذلك، وعلى عكس المسامير ، يمكن إزالة أجهزة SLCDs بسهولة دون إلحاق أي ضرر بالصخر، مما جعل التسلق النظيف (التسلق دون إتلاف الصخر) عمليًا في العديد من مسارات التسلق. منذ اختراع جهاز Technical Friend (الذي يستبدل العمود الأصلي المصنوع من قطعة واحدة من سبيكة معدنية بوحدة ملحومة تتضمن كابلًا سميكًا من الفولاذ المقاوم للصدأ ، وهو أكثر قدرة على تحمل الأحمال على الحواف)، شهدت أجهزة SLCDs تطورًا كبيرًا من قبل العديد من الشركات المصنعة. على سبيل المثال، اعتماد تصميم المحور المزدوج من قبل شركة Black Diamond، واختراع وحدات الكامات ثلاثية الفصوص لتناسب الشقوق الأصغر، والاختراع الأحدث لجهاز Link Cam من قبل شركة Omega Pacific، وهو تصميم يسمح لجهاز SLCD واحد بتغطية نطاق أوسع من أحجام الشقوق. تُباع أجهزة فك الشقوق ذات الشفرات المتدرجة (SLCDs) بأحجام مختلفة لتناسب نطاقًا واسعًا من الشقوق التي يتراوح عرضها بين 6 و300 مليمتر (0.2 إلى 10 بوصات) ، مع العلم أن الأجهزة التي يقل عرضها عن 10 مليمترات (0.4 بوصة) أو يزيد عن 100 مليمتر (4 بوصات) نادرة الاستخدام. ولمعالجة الشقوق غير المتوازية، تتوفر أجهزة فك الشقوق ذات الشفرات المتدرجة (SLCDs) مزودة بكامات غير متماثلة "مزاحة"، وأجهزة أخرى تعمل على توسيع الفصوص بشكل مستقل (كاميرا توتيم).

يتسلق المتسلقون التقليديون عادةً حاملين معهم العديد من أدوات تثبيت الشقوق (SLCDs) بأحجام مختلفة لتغطية نطاق واسع من أحجام الشقوق، وغالبًا ما يكون لديهم عدة أدوات من نفس الحجم، وذلك حسب متطلبات الحماية أثناء التسلق. تتميز بعض مناطق التسلق الشهيرة، مثل إنديان كريك في ولاية يوتا، بأحجام شقوق متناسقة للغاية، مما يتطلب من المتسلقين حمل عدد كبير من أدوات تثبيت الشقوق (SLCDs) من نفس الحجم لتأمين المسار بشكل صحيح.
