توركس

توركس (تُنطق / tɔːrks / ) هي علامة تجارية لمفك براغي يتميز بنمط نجمي سداسي الرؤوس، طُوِّرت عام 1967 ^{[ 1 ]} بواسطة شركة كامكار تكسترون . ^{[ أ ]} يُعرف هذا النوع من المفكات باسم " ستار" ، كما في مفك براغي نجمي أو رؤوس مفكات نجمية . أما الاسم الرسمي، المُوحَّد من قِبَل المنظمة الدولية للتوحيد القياسي ( ISO 10664 )، فهو "سداسي الفصوص داخلي" . ^{[ 2 ]} يُختصر هذا الاسم أحيانًا في قواعد البيانات والفهارس إلى "سداسي الفصوص" (يبدأ بالرقم 6 ، وليس الحرف G الكبير ). تُعدّ توركس بلس، وتوركس بارالوب ، وتوركس تاپ أشكالًا محسّنة لرأس المفك. ^{[ 3 ]}

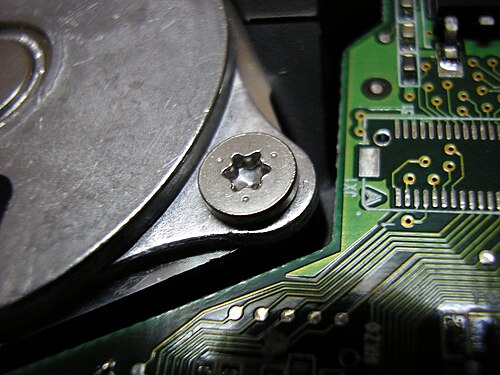

تُستخدم براغي توركس بشكل شائع في السيارات والدراجات النارية وأنظمة فرامل الدراجات الهوائية ( فرامل الأقراص ) ومحركات الأقراص الصلبة وأنظمة الكمبيوتر والأجهزة الإلكترونية الاستهلاكية . في البداية، كانت تُستخدم أحيانًا في التطبيقات التي تتطلب مقاومة للعبث ، نظرًا لعدم توفر أنظمة التشغيل والمفكات على نطاق واسع. ومع ذلك، مع ازدياد شيوع مفكات توركس، تم تطوير أنواع مقاومة للعبث ، كما هو موضح أدناه. ^{[ 4 ]} كما تزداد شعبية براغي توركس في قطاع البناء.

بحكم تصميمها، تقاوم براغي رأس توركس الانزلاق بشكل أفضل من براغي رأس فيليبس أو براغي الرأس المشقوقة . ^{[ 1 ]} في حين أن ميل مفكات فيليبس للانزلاق تحت عزم الدوران الزائد يُعتبر ميزة تمنع تلف رأس البرغي أو المفك، ^{[ 5 ]} فقد صُممت رؤوس توركس لمنع الانزلاق. وقد أتاح تطوير مفكات براغي أوتوماتيكية أفضل مزودة بخاصية تحديد عزم الدوران، والمخصصة للاستخدام في المصانع، هذا التغيير. فبدلاً من الاعتماد على انزلاق الأداة من رأس البرغي عند الوصول إلى مستوى عزم الدوران المطلوب (مما يُعرّض طرف المفك أو رأس البرغي أو قطعة العمل لخطر التلف)، فإن تصميمات مفكات البراغي المزودة بخاصية تحديد عزم الدوران تُحقق عزم الدوران المطلوب باستمرار.

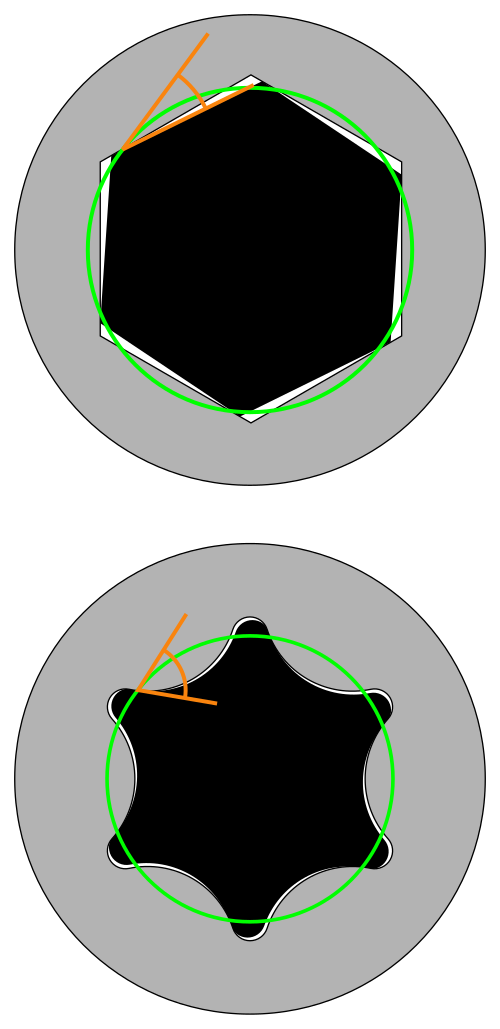

يسمح تصميم توركس بتطبيق عزم دوران أعلى من رأس مفتاح سداسي تقليدي مماثل الحجم دون إتلاف الرأس أو الأداة. ^{[ 1 ]} يوضح الرسم التخطيطي التفاعل بين المكونات الذكرية والأنثوية لمفتاح سداسي تقليدي ومفتاح توركس. تم تكبير المسافة بين المكونات للتوضيح.

تمثل الدائرة الخضراء، التي تمر بنقاط التلامس الست بين المكونين، اتجاه قوة الدوران المؤثرة عند كل نقطة من هذه النقاط. ولأن مستوى التلامس ليس عموديًا على هذه الدائرة، تتولد قوة شعاعية أيضًا، مما قد يؤدي إلى "انفجار" الجزء الأنثوي و"سحق" الجزء الذكري. إذا كانت هذه القوة الشعاعية أكبر من قدرة المادة على تحملها، فإنها ستؤدي إلى تقريب زوايا أحد المكونين أو كليهما، أو إلى انشقاق جوانب الجزء الأنثوي. يتناسب مقدار هذه القوة طرديًا مع ظل تمام الزاوية (الموضحة باللون البرتقالي) بين الدائرة الخضراء ومستوى التلامس.

في تصميم توركس، تكون الزاوية أقرب بكثير إلى 90 درجة مقارنةً برأس السداسي، وبالتالي تكون القوة الشعاعية التي قد تُسبب ضررًا أقل بكثير عند عزم دوران مُحدد. تسمح هذه الخاصية بتصغير رأس المثبت لنفس عزم الدوران المطلوب، وهو ما يُعد ميزة في التطبيقات التي تكون فيها المساحة المتاحة لرأس المثبت محدودة.

تُوصَف أحجام رؤوس براغي توركس باستخدام الحرف الكبير "T" متبوعًا برقم يتراوح من T1 إلى T100. ^{[ 6 ]} كما يصف بعض المصنّعين والموزّعين أحجام الرؤوس باستخدام "TX" أو "Tx" قبل الرقم. ^{[ 7 ] [ 8 ]} يشير الرقم الأصغر إلى بُعد أصغر بين نقطتين متقابلتين على رأس البرغي (قطر الدائرة التي تحتوي على كل شيء في المقطع العرضي لطرف المفك؛ أطول مسافة بين نقطتين متقابلتين على الطرف). تشمل الأحجام الشائعة T10 وT15 وT25، بينما يُستخدم T35 وT47 بشكل خاص. لا يمكن استخدام سوى المفك المناسب لربط رأس برغي بحجم معين دون خطر تلف المفك أو البرغي. تُستخدم نفس سلسلة مفكات توركس لربط براغي أنظمة الخيوط SAE والمترية وغيرها، مما يقلل من عدد أحجام رؤوس البراغي المطلوبة.

تُوصَف الأحجام "الخارجية" لرؤوس مفكات توركس (انظر أدناه) باستخدام الحرف "E" متبوعًا برقم يتراوح من E4 إلى E44. ^{[ 9 ]} تختلف أرقام "E" عن أرقام "T" لنفس الحجم: على سبيل المثال، يتناسب مقبس توركس E4 مع رأس T20. ^{[ 6 ]}

على الرغم من أن علامة "توركس" التجارية تشير عمومًا إلى مفك البراغي أو المقبس النجمي القياسي ذي الستة رؤوس، إلا أن هناك العديد من الاختلافات في التصميم الأصلي، بما في ذلك عدد من المنتجات المصنعة أو المرخصة من قبل شركة توركس. وقد دأبت شركات تصنيع الأدوات الأخرى على إنتاج مفكات ومقابس نجمية ذات 8 و10 و12 رأسًا لعقود طويلة. ويُستخدم اسم علامة توركس التجارية غالبًا بشكل عام لوصف هذه الأنواع وغيرها من المفكات النجمية.

مفتاح توركس أمني

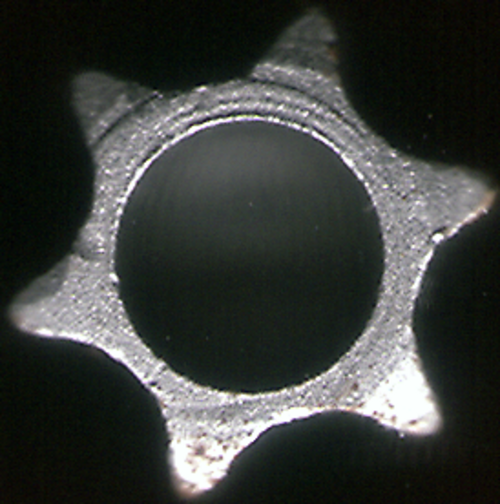

يحتوي نوع من مفاتيح توركس ، يُعرف باسم مفتاح توركس الأمني ​​أو مفتاح توركس المقاوم للعبث (ويُختصر غالبًا إلى توركس TR ) أو مفتاح توركس ذو الدبوس، على نتوء في منتصف رأسه يمنع إدخال مفك توركس القياسي. مع ذلك، يسمح هذا الدبوس باستخدام مفك براغي مسطح أصغر حجمًا بنجاح بين فصين متجاورين.

تتميز رؤوس مفكات توركس الأمنية بمجموعة متنوعة من الأنواع، كما تتوفر العديد من الأنواع الأخرى من مفكات توركس بإصدارات أمنية أو TR. وتشمل هذه الأنواع رؤوس TR خماسية وسباعية الفصوص. ^{[ 14 ]}

فص توركس

يُعد Torx Paralobe نظام Torx Drive System مطورًا بشكل أكبر، حيث يتميز بجوانب أطول بنسبة 6%، مما ينتج عنه عزم دوران أكبر بنسبة 20% من Torx Plus و50% من Torx. ^{[ 15 ]}

توركس بلس

تم طرح توركس بلس، خليفة توركس ، حوالي عام 1990 عند انتهاء صلاحية براءة اختراع توركس الأصلية. وانتهت صلاحية براءة اختراع توركس بلس لاحقًا في عام 2011. ^{[ 16 ] [ 17 ]} تتميز فصوص توركس بلس بتصميم أكثر تربيعًا يسمح بعزم دوران أعلى ويقلل من التآكل. يُختصر الاسم إلى IP (داخلي بلس) بأحجام تتراوح من 1IP إلى 100IP ^{[ 18 ]} (يُشار إليها أحيانًا من IP1 إلى IP100 ^{[ 19 ]} )، و EP (خارجي بلس) بأحجام تتراوح من 1EP إلى 42EP، بالإضافة إلى أحجام أصغر تتراوح من H7EP إلى H2EP، وتشمل أنواعًا مقاومة للعبث بخمسة فصوص. ^{[ 18 ]} تحتفظ شركة تكسترون بمواصفات هذه التراخيص. يمكن استخدام مفكات توركس القياسية لربط براغي توركس بلس، ولكن ليس بعزم الدوران الكامل نظرًا لعدم ملاءمتها. لا تتوافق مفكات توركس بلس مع براغي توركس القياسية.

• يوجد إصدار مقاوم للعبث من مفكات توركس بلس بخمسة فصوص بدلاً من ستة، بالإضافة إلى عمود صلب في المنتصف، ويُستخدم لأغراض أمنية نظرًا لندرة هذه المفكات. ^{[ 20 ]} على الرغم من أن شركة أكومنت (تكسترون سابقًا) لا تُدرج أي تسمية، ^{[ 21 ] [ 22 ]} إلا أنه قد يُلاحظ وجود TS ^{[ 23 ]} أو IPR ^{[ 24 ] .}
• تُعدّ سيقان توركس بلس ماكس نوعًا متخصصًا للغاية يُستخدم في نهايات المثبتات المقابلة لرأس البرغي، ويوفر عزم دوران أعلى مما تسمح به أنظمة الدفع الأخرى. ^{[ 25 ]} توركس ستيم عبارة عن مسمار مزود بنظام دفع توركس بلس ماكس في كلا الطرفين.

توركس تاپ

طُوِّرت نسخة خاصة من مفك براغي توركس تُسمى Torx ttap عام 2006، وهي مرخصة لشركة Acument Intellectual Properties. ^{[ 26 ]} تتميز هذه النسخة بوجود تجويف ثانٍ لتوفير تثبيت محكم (يحمل علامة Frixion Fit التجارية)، مصمم لتقليل الاهتزاز (يحمل علامة Stable Drive التجارية) دون الحاجة إلى الضغط أو استخدام رؤوس مغناطيسية، وهي ميزة قد تكون مهمة لبعض المستخدمين الصناعيين. ^{[ 27 ]} يمكن استخدام مفكات توركس القياسية لربط براغي Torx ttap، ولكن مفكات Torx ttap لا تتوافق مع براغي توركس القياسية. ^{[ 28 ]}

توركس خارجي (مقلوب)

يوجد نوع من مفاتيح توركس الخارجية ، يُعرف أيضًا باسم توركس المقلوب ، حيث يكون رأس المسمار على شكل رأس مفك توركس، ويُستخدم مقبس توركس لربطه. لا يتطابق المقاس الاسمي لمفاتيح توركس الخارجية "E" مع مقاس "T" (على سبيل المثال، مقبس E40 كبير جدًا بحيث لا يتناسب مع رأس مفك توركس T40، بينما يتناسب مقبس E8 مع رأس مفك توركس T40 ^{[ 6 ]} ).

خصائص محركات توركس الخارجية المختلفة

مقاس	المسافة من نقطة إلى نقطة [ 6 ]		اختيار أدوات التثبيت القياسية [ 9 ]
	(في)	(مم)	SAE	متري
E4	0.15	3.8	76	M3
E5	0.19	4.7	18	M4
E6	0.22	5.6	210	M5
E7	0.24	6.1
E8	0.29	7.4	1/4"	M6 و M7
E10	0.37	9.3	5/16"	M8
E12	0.44	11.1	3/8 بوصة	M10 و M11
E14	0.50	12.8	7/16"	M12
E16	0.58	14.7	نصف بوصة
E18	0.65	16.6	9/16"	M14
E20	0.72	18.4	5/8"	إم 16
E24	0.87	22.1	3/4 بوصة	M18 و M20
E28			7/8"	M22
E32			1"	M24 و M27
E36			1-1/8 بوصة	M30
E40			1-1/4 بوصة	M33
E44			1-3/8 بوصة	M36

رأس المسمار AW هو رأس سداسي الفصوص يشبه رأس مسمار توركس، ذو شكل مخروطي لتسهيل التمركز، وقد طورته مجموعة Würth في ألمانيا. ^{[ 30 ]} وهو متوفر بخمسة أحجام: AW  10، AW  20، AW  25، AW  30، وAW  40. ^{[ 31 ]}

يتميز T-Star plus بتصميم مشابه لمحرك البراغي Torx ttap، وقد تم طرحه في عام 2005 من قبل شركة تصنيع أدوات التثبيت الألمانية Altenloh, Brinck & Co تحت علامتها التجارية Spax . ^{[ 32 ]}

•
  رؤوس مفكات توركس T15، T20، T25، وT30
•
  مفتاح توركس
•
  صورة مقربة لرأس مفك براغي توركس
•
  مسمار توركس T30
•
  مفك براغي توركس مزود بمجموعة من رؤوس توركس قابلة للتبديل
