منفذ USB-C

يُعدّ USB-C ، أو USB Type-C ، موصلًا ثنائي الاتجاه ذو 24 سنًا (وليس بروتوكولًا ) يحل محل جميع موصلات USB السابقة ، التي صُنّفت قديمة في عام 2014. كما يحل هذا الموصل محل موصلات Mini DisplayPort و Lightning ^{[ 3 ]} . يُستخدم USB-C على نطاق واسع لأغراض متعددة: تبادل البيانات مع الأجهزة الطرفية، مثل محركات الأقراص الخارجية والهواتف المحمولة ولوحات المفاتيح ولوحات اللمس والفأرات، أو بين الأجهزة المضيفة؛ ونقل بيانات الصوت والفيديو إلى الشاشات ومكبرات الصوت؛ أو تزويد الأجهزة الطرفية بالطاقة والحصول على الطاقة من محولات الطاقة، إما من خلال موصلات سلكية مباشرة أو بشكل غير مباشر عبر الموزعات ومحطات الإرساء. يمكن استخدام هذا النوع من الموصلات لبروتوكولات نقل بيانات أخرى إلى جانب USB ، مثل Thunderbolt و PCIe و DisplayPort و HDMI . ويُعتبر قابلًا للتوسيع ، مما يسمح بدعم بروتوكولات مستقبلية.

طُوّر تصميم موصل USB-C مبدئيًا عام 2012 من قِبل أعضاء منتدى مُنفذي USB، حيث برزت شركات إنتل وإتش بي وتكساس إنسترومنتس في وثيقة التصميم، مع مساهمة شركات أخرى مثل آبل ومايكروسوفت . ونُشرت مواصفات Type-C 1.0 من قِبل منتدى مُنفذي USB (USB-IF) في 11 أغسطس 2014. ^[⁴^] وفي عام 2016، اعتمدتها اللجنة الكهروتقنية الدولية تحت مسمى "IEC 62680-1-3".

يحتوي موصل USB من النوع C على 24 سنًا وهو قابل للعكس. ^{[ 5 ]}^{[ 6 ]} يميزه الحرف C عن موصلات USB الأخرى التي حل محلها، والتي كانت تُسمى إما من النوع A أو النوع B. فبينما كانت كابلات USB السابقة تحتوي على طرف مضيف A وطرف جهاز طرفي B ، فإن كابل USB-C يتصل من كلا الاتجاهين؛ وللتوافق مع الأجهزة القديمة، توجد كابلات مزودة بقابس من النوع C في أحد طرفيها وقابس من النوع A (للمضيف) أو النوع B (للجهاز الطرفي) في الطرف الآخر.

يشير الرمز C فقط إلى الشكل المادي للموصل، أو عامل الشكل، ولا ينبغي الخلط بينه وبين قدرات الموصل وأدائه المحدد، مثل Thunderbolt 3 و DisplayPort 2.0 وUSB 3.2 Gen 2×2. مع أن USB-C هو الموصل الحديث الوحيد لجميع بروتوكولات USB، إلا أن هناك استخدامات فعّالة له لا تتضمن أي بروتوكول USB. وبناءً على البروتوكولات التي تدعمها جميع الأجهزة، سواءً المضيفة أو الوسيطة (الموزعات) أو الطرفية، يوفر اتصال USB-C عادةً معدلات نقل بيانات أعلى بكثير، وغالبًا طاقة كهربائية أكبر، مقارنةً بأي اتصال يستخدم الموصلات السابقة.

لا يعني وجود موصل من النوع C بالضرورة دعم أي بروتوكول نقل USB أو تقنية توصيل الطاقة عبر USB أو أي من الأوضاع البديلة : فموصل النوع C مشترك بين العديد من التقنيات ولكنه لا يشترط سوى عدد قليل منها. ^{[ 7 ]}

حلّت تقنية USB 3.2 ، التي صدرت في سبتمبر 2017، محلّ تقنية USB 3.1 (وبالتالي تقنية USB 3.0) بشكل كامل. وهي تحافظ على بنية وبروتوكولات USB 3.1 SuperSpeed و SuperSpeedPlus السابقة، مع إضافة نمطين تشغيليين جديدين من خلال تطبيق تكوين ثنائي المسار، بمعدلات إشارة تبلغ 5 جيجابت/ثانية (سرعة USB 10 جيجابت/ثانية مع مسارين؛ معدل البيانات الخام: 1.212 جيجابايت/ثانية) و10 جيجابت/ثانية ( سرعة USB 20 جيجابت/ ثانية؛ معدل البيانات الخام: 2.422 جيجابايت/ثانية). وهي متوافقة فقط مع كابلات وموصلات USB-C كاملة الميزات، ومع الأجهزة المضيفة والموزعات والأجهزة الطرفية التي تستخدمها.

مواصفات USB4 ، التي صدرت في عام 2019، هي أول معيار لبروتوكول USB ينطبق حصريًا عبر USB-C.

سهولة الاستخدام

يُسهّل معيار USB-C الاستخدام بتحديد كابلات ذات مقابس متطابقة في كلا الطرفين؛ ولا يُؤخذ اتجاهها في الاعتبار. المقابس مسطحة، ولكنها تعمل سواءً تم إدخالها بشكل صحيح أو مقلوب. علاوة على ذلك، عند توصيل جهازين، يمكن للمستخدم توصيل أي طرف من الكابل بأي من الجهازين.

التناظر

من الناحية الميكانيكية، تتمتع منافذ USB-C بتناظر دوراني ثنائي، حيث يمكن إدخال القابس في المنفذ بأي من اتجاهين. كما أن طرفيها قابلان للتبديل ميكانيكياً، لأن كلا الطرفين مزودان بنفس نوع القابس.

من الناحية الكهربائية، لا تتمتع مقابس USB-C بتناظر، كما هو موضح في جداول تخطيطات الدبابيس. كذلك، يختلف طرفا USB-C كهربائياً، كما هو موضح في جدول توصيل الكابلات.

منطقياً، المقابس متناظرة تماماً. وينتج وهم التناظر عن كيفية استجابة الأجهزة للكابل. فالبرمجيات تجعل المقابس والكابلات تتصرف كما لو كانت متناظرة. ووفقاً للمواصفات، "يتم تحديد هذه العلاقة بين المضيف والجهاز من خلال قناة التكوين (CC) المتصلة عبر الكابل." ^{[ 8 ]}

تطبيق عالمي

يسعى معيار USB-C إلى الاستغناء عن الحاجة إلى كابلات مختلفة لتقنيات الاتصال الأخرى، مثل Thunderbolt و PCIe و HDMI و DisplayPort وغيرها. على مدار العقد الماضي منذ عام 2014، اعتمدت العديد من الشركات، بما في ذلك سامسونج إلكترونيكس وآبل وترانسشن، معيار USB-C في منتجاتها. ^[³^] يمكن أن تحتوي كابلات USB-C على لوحات دوائر ومعالجات، مما يمنحها إمكانيات أكبر بكثير من مجرد توصيلات الدوائر البسيطة.

ملخص

تربط كابلات USB-C بين الأجهزة المضيفة والأجهزة الطرفية، لتحل محل العديد من الكابلات والموصلات الكهربائية الأخرى، بما في ذلك جميع موصلات USB القديمة ، وموصلات HDMI ، ومنافذ DisplayPort ، ومنافذ الصوت 3.5 مم . ^{[ 9 ]}^{[ 10 ]}

اسم

USB Type-C و USB-C هما علامتان تجاريتان لمنتدى مطوري USB. ^{[ 11 ]}

الموصلات

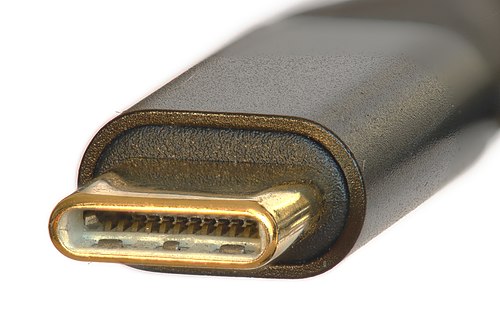

الموصل ذو الـ 24 دبوسًا ذو الجانبين أكبر قليلاً من موصلات USB 2.0 Micro غير SuperSpeed ، حيث يبلغ قياس فتحة مقبس USB-C 8.34 مم × 2.56 مم، وعمقها 6.20 مم.

الكابلات

يمكن تقسيم كابلات Type-C إلى فئات وفئات فرعية متعددة. أولها كابلات USB 2.0 مقابل الكابلات كاملة الميزات. تتميز كابلات USB 2.0 Type-C بعدد محدود من الأسلاك، وهي مخصصة فقط لنقل البيانات عبر USB 2.0 وتوصيل الطاقة. وتُعرف أيضًا باسم كابلات الشحن. في المقابل، تحتوي الكابلات كاملة الميزات على جميع الأسلاك اللازمة، وتدعم عمومًا أوضاع النقل البديلة، وتتميز أيضًا بسرعة نقل البيانات.

تتوفر الكابلات كاملة الميزات بسرعات مختلفة. وتُستخدم في تسميتها التقنية، أي نمط التشغيل، ترميز "الجيل أ"، حيث يزيد كل رقم أعلى من قدراتها من حيث معدلات نقل البيانات . أما الأسماء التسويقية فتستند إلى أعلى معدل نقل بيانات نظريًا يجب أن يحققه الاتصال - ولكنه في الواقع لا يمكن تحقيقه أبدًا - وهي "USB 5 جيجابت في الثانية"، و"USB 10 جيجابت في الثانية"، و"USB 20 جيجابت في الثانية"، و"USB 40 جيجابت في الثانية"، وهكذا.

يدعم كابل الجيل الأول (بمعدل إشارة 5 جيجابت/ثانية) هذا المعدل على كل مسار من مساريه (زوجان من أسلاك البيانات المجدولة 2×2). لذا، يمكن استخدامه لإنشاء وضع تشغيل USB 3.2 Gen 1x2 بسرعة اسمية تبلغ 10 جيجابت/ثانية (2×5 جيجابت/ثانية) بين جهازين مضيفين يدعمان USB 3.2 أو USB 4 أو أحدث، متصلين بكابل USB-C كامل الميزات.

وفقًا لمواصفات USB4 وUSB4 2.0، فإنّ تطبيق وضع تشغيل USB 3.2 Gen 2x2، الذي ينتج عنه سرعة نقل بيانات اسمية تبلغ 20 جيجابت/ثانية، هو أمر اختياري فقط؛ في الواقع، لا تدعمه معظم وحدات تحكم USB4. بعبارة أخرى، لن تتحقق سرعة "20 جيجابت/ثانية" إلا باستخدام وضع تشغيل USB4 أو إصدار أحدث منه، مثل USB4 Gen 2x2، مع أجهزة تدعم USB4 وكابلات USB-C كاملة الميزات (وموزعات وسيطة) بسرعة "20 جيجابت/ثانية" (أي توصيل جميع أزواج أسلاك البيانات الأربعة المجدولة) أو أعلى بين الجهاز المضيف والجهاز الطرفي.

يُصدِّق منتدى مُنفِّذي USB على الكابلات المُعتمدة، ما يسمح بوضع الشعارات الرسمية عليها، ويُمكّن المستخدمين من تمييزها عن المنتجات غير المُتوافقة. ^{[ 12 ]} وقد تم تبسيط الشعارات. ^{[ 13 ]} كانت الشعارات والأسماء السابقة تُشير إلى بروتوكولات USB مُحددة، مثل SuperSpeed لعائلة اتصالات USB 3، أو USB 4 مباشرةً. أما الأسماء والشعارات الرسمية الحالية فقد أزالت هذه الإشارات، حيث يُمكن استخدام مُعظم الكابلات كاملة الميزات مع اتصالات USB 4 وUSB 3 على حدٍ سواء.

لتحقيق أطوال أطول للكابلات، توجد أنواع مزودة بإلكترونيات نشطة لتضخيم الإشارات. يُلزم معيار Type-C هذه الكابلات النشطة بالعمل بشكل مشابه للكابلات السلبية مع توافق واسع مع الإصدارات السابقة ، ولكنه لا يُلزمها بدعم جميع الميزات الممكنة، وعادةً لا تتمتع بتوافق مع المعايير المستقبلية. بل إن الكابلات الضوئية قد تُقلل من التوافق مع الإصدارات السابقة. على سبيل المثال، قد لا يتمكن الكابل النشط من استخدام جميع أزواج الأسلاك عالية السرعة في نفس الاتجاه (كما هو الحال في توصيلات DisplayPort)، بل فقط في التركيبات المتناظرة المتوقعة في توصيلات USB التقليدية. أما الكابلات السلبية فلا تخضع لمثل هذه القيود.

توصيل الطاقة

يجب أن يدعم كل كابل USB-C تيارًا لا يقل عن 3 أمبير وجهدًا يصل إلى 20 فولتًا ، بقدرة تصل إلى 60 واط ، وفقًا لمواصفات USB PD. كان يُسمح سابقًا للكابلات بدعم تيار يصل إلى 5 أمبير مع الحفاظ على حد 20 فولت، مما يسمح بقدرة تصل إلى 100 واط؛ إلا أنه تم إلغاء حد 20 فولت لكابلات 5 أمبير لصالح 48 فولت. يُطلق على الجمع بين دعم الجهد العالي ودعم تيار 5 أمبير اسم "نطاق الطاقة الممتد" (EPR)، ويسمح بقدرة تصل إلى 240 واط (48 فولت، 5 أمبير) وفقًا لمواصفات USB PD.

علامة إلكترونية

يجب أن تحتوي جميع كابلات Type-C، باستثناء الحد الأدنى من كابلات USB 2.0 التي تدعم 3 أمبير فقط، على رقائق E-Marker التي تُعرّف الكابل وإمكانياته عبر بروتوكول USB PD. تشمل بيانات التعريف هذه معلومات حول المنتج/الشركة المصنعة، وموصلات الكابل، وبروتوكول إشارة USB (2.0، تصنيف سرعة الجيل ، الجيل الثاني)، والتصميم السلبي/الفعال، واستخدام طاقة _{VCONN ، وتيار}_VBUS المتاح ، وزمن الاستجابة، واتجاه الإرسال/الاستقبال، ووضع وحدة تحكم SOP، وإصدار الأجهزة/البرامج الثابتة. ^{[ 14 ]} كما يمكن أن تتضمن رسائل إضافية مُعرّفة من قِبل الشركة المصنعة (VDM) تُفصّل دعم أوضاع Alt أو وظائف خاصة بالشركة المصنعة خارج معايير USB.

الأجهزة المضيفة والأجهزة الطرفية

عند توصيل جهازين عبر منفذ USB، يكون أحدهما مضيفًا (بمنفذ موجه للأسفل، DFP) والآخر جهازًا طرفيًا (بمنفذ موجه للأعلى، UFP). بعض الأجهزة، كالهواتف المحمولة ، يمكنها القيام بأي من الدورين، أيهما معاكس لدور الجهاز المتصل. يُقال إن هذه الأجهزة تتمتع بقدرة نقل البيانات ثنائية الدور (DRD)، والتي كانت تُعرف سابقًا باسم USB On-The-Go . ^{[ 15 ]} مع USB-C، عند توصيل جهازين من هذا النوع، تُحدد الأدوار عشوائيًا في البداية، ولكن يمكن إجراء تبديل من أي طرف، مع وجود طرق اختيارية لاكتشاف المسار والدور تسمح للجهاز باختيار دور مُحدد. علاوة على ذلك، يمكن للأجهزة ثنائية الدور التي تدعم تقنية USB Power Delivery تبديل أدوار البيانات والطاقة بشكل مستقل باستخدام عمليتي تبديل دور البيانات أو تبديل دور الطاقة. يتيح ذلك إمكانية الشحن عبر موزع أو محطة إرساء، مثل جهاز كمبيوتر محمول يعمل كمضيف للاتصال بالأجهزة الطرفية ولكنه يتم تزويده بالطاقة من خلال محطة الإرساء، أو جهاز كمبيوتر يتم تزويده بالطاقة من خلال شاشة، عبر كابل USB-C واحد. ^{[ 7 ]}

قد توفر أجهزة USB-C أو تستهلك تيارات طاقة ناقل تبلغ 1.5 أمبير و3.0 أمبير (عند 5 فولت) بالإضافة إلى طاقة الناقل الأساسية؛ ويمكن لمصادر الطاقة إما الإعلان عن زيادة تيار USB من خلال قناة التكوين أو تطبيق مواصفات توصيل طاقة USB الكاملة باستخدام كل من خط التكوين المشفر بواسطة BMC وخط V _BUS القديم المشفر بواسطة BFSK . ^[⁷^]^[¹⁶^]

تُعتبر جميع موصلات USB القديمة (جميع موصلات النوع A والنوع B) موصلات قديمة. يتطلب توصيل الأجهزة القديمة والحديثة التي تعمل بمنفذ USB-C إما كابلًا قديمًا (كابلًا مزودًا بمقبس من النوع A أو النوع B في أحد طرفيه ومقبس من النوع C في الطرف الآخر) أو، في حالات محددة جدًا، محولًا قديمًا.

يمكن توصيل جهاز قديم بمضيف حديث (USB-C) باستخدام كابل قديم، مزود بمقبس Standard-B أو Mini-B أو Micro-B في طرف الجهاز ومقبس USB-C في الطرف الآخر. وبالمثل، يمكن توصيل جهاز حديث بمضيف قديم باستخدام كابل قديم مزود بمقبس USB-C في طرف الجهاز ومقبس Standard-A في طرف المضيف. لا تُعرّف المواصفات محولات USB-C القديمة ولا تسمح باستخدامها، لأنها قد تُنتج تركيبات كابلات غير صالحة وربما غير آمنة (أي كابل ذو طرفين من النوع A أو طرفين من النوع B ). مع ذلك، يُعرّف نوعان فقط من محولات USB المزودة بمقابس Type-C: محول بمقبس Standard-A (لتوصيل جهاز قديم بمضيف حديث، ويدعم سرعات تصل إلى 10 جيجابت/ثانية)، ومحول بمقبس Micro-B (لتوصيل جهاز حديث بمضيف قديم أو مصدر طاقة، ويدعم سرعات تصل إلى USB 2.0). ^{[ 17 ]}

أوضاع غير USB

وضع تخفيف التآكل السائل

هذا وضع اختياري يهدف إلى تقليل خطر التآكل داخل منفذ Type-C عن طريق خفض الفولتية إلى أقرب ما يمكن إلى 0 فولت.

وضع ملحق التصحيح

يمكن استخدام هذا الوضع لأغراض تصحيح الأخطاء على المستويين العالي والمنخفض. بالنسبة للأجهزة المدمجة، يُمكن استخدامه للوصول إلى منفذ اختبار JTAG ، على سبيل المثال ، دون الحاجة إلى فتح غلاف الجهاز. وهو مُصمم للاستخدام في بيئات المختبرات وبيئات الإنتاج على حد سواء. تُحدد متطلبات تصحيح الأخطاء الأساسية كميزة قياسية، وبالتالي يجب أن تكون موجودة في جميع الأجهزة المتوافقة. يجوز للمورد إضافة ميزات تصحيح أخطاء إضافية حسب الحاجة. يتطلب المعيار من المورد ضمان أن ترخيص المستخدم الصريح والتنفيذ الخاص به لا يُؤثران على أمان النظام وخصوصية المستخدم. تجدر الإشارة أيضًا إلى أن اكتشاف اتجاه الكابل يُعتبر اختياريًا في هذا الوضع، أي أنه قد يعمل فقط عند توصيل الكابل بطريقة معينة، وليس عند توصيله بالمقلوب.

للدخول إلى هذا الوضع، يحتاج الجهاز إلى اكتشاف توصيل كلا طرفي CC بمقاومات سحب لأعلى أو لأسفل (إما كلا الطرفين بمقاومات سحب لأعلى أو كلاهما بمقاومات سحب لأسفل). ولأن هذا الوضع يستخدم كلا طرفي CC، فلا يمكن اكتشاف التوصيل المباشر بين منفذي USB-C باستخدام كابلات متوافقة من النوع C إلى النوع C. وذلك لأن المواصفات لا تسمح بتوصيل سلكي CC عبر كابلات USB-C، وتتطلب عزل CC2 (المعروف أيضًا باسم VCONN) _. لذا، يلزم إما كابل غير متوافق يقوم بتوصيل هذا الطرف، أو كابل مُدمج (أي كابل يكون أحد طرفيه موصولًا بشكل دائم أو مزودًا بموصل خاص)، أو جهاز توصيل مباشر (أي جهاز يتصل بدون كابل).

أوضاع بديلة

يُخصص الوضع البديل بعض الأسلاك الفعلية في كابل USB-C لنقل البيانات مباشرةً من الجهاز إلى المضيف باستخدام بروتوكولات بيانات غير USB، مثل DisplayPort أو Thunderbolt. ويمكن استخدام المسارات الأربعة عالية السرعة، ودبابيس النطاق الجانبي، وخمسة دبابيس إضافية (للتطبيقات الخاصة بمحطات الإرساء والأجهزة القابلة للفصل والكابلات الدائمة فقط) لنقل البيانات في الوضع البديل. ويتم تكوين هذه الأوضاع باستخدام رسائل مُعرَّفة من قِبل المُصنِّع (VDM) عبر قناة التكوين.

وضع ملحقات محول الصوت التناظري (مهجور)

تم إيقاف دعم هذا الوضع في أكتوبر 2024، مع إصدار مواصفات كابل وموصل Type-C رقم 2.3، ^{[ 18 ]} للسماح بوضع تخفيف التآكل الناتج عن السوائل الجديد. كان هذا الوضع يسمح لجهاز مزود بمنفذ Type-C بتشغيل سماعات الرأس التناظرية مباشرةً عبر محول صوتي بمقبس 3.5 مم، مما يوفر ثلاث قنوات صوتية تناظرية (مخرج يمين ويسار ومدخل ميكروفون أحادي). على عكس محولات Lightning المشابهة ظاهريًا ، والتي تتولى جميع عمليات التحويل التناظري وتضخيم الصوت داخليًا، فإن المحولات التي استخدمت وضع الملحقات هذا لم تكن تحتوي على أي مكونات إلكترونية، وكانت تتطلب أن يحتوي الجهاز المضيف على جميع المكونات الإضافية اللازمة للتعامل مع الصوت التناظري - محولات ومضخمات رقمية إلى تناظرية لإخراج الصوت، ومحول تناظري إلى رقمي للتعامل مع إشارة الميكروفون التناظرية. يمكن أن يتضمن هذا المحول، اختياريًا، منفذ شحن USB-C للسماح بشحن الجهاز بقدرة 500 مللي أمبير. تنص المواصفات الهندسية على أنه لا يجوز استخدام قابس USB-C بدلاً من قابس 3.5 مم مع سماعات الرأس التناظرية . بمعنى آخر، يجب أن تدعم سماعة الرأس المزودة بمقبس USB-C الصوت الرقمي دائمًا (ولكن يمكن أن تدعم وضع الملحقات اختياريًا). ^[¹⁹^]

استخدمت الإشارات التناظرية نقاط التلامس التفاضلية المزدوجة لـ USB 2.0 (Dp وDn لليمين واليسار)، بينما استخدمت نقاط التلامس الجانبية للميكروفون والأرضي. وتم الإشارة إلى وجود ملحق الصوت عبر قناة التكوين و _VCONN .

مع إيقاف وضع الصوت التناظري، توصي مواصفات Type-C بشدة باستخدام فئة جهاز الصوت USB 4.0 مع التوصية أيضًا بالإصدار 2.0. ^{[ 20 ]}

تحديد

مواصفات كابل وموصل USB من النوع C

تم نشر مواصفات USB Type-C 1.0 بواسطة منتدى منفذي USB (USB-IF) وتم الانتهاء منها في أغسطس 2014. ^{[ 10 ]}

يحدد هذا المعيار متطلبات الكابلات والموصلات.

تم نشر الإصدار 1.1 بتاريخ 2015-04-03. ^{[ 21 ]}
تم نشر الإصدار 1.2 بتاريخ 25-03-2016. ^{[ 22 ]}
تم نشر الإصدار 1.3 بتاريخ 14 يوليو 2017. ^{[ 23 ]}
تم نشر الإصدار 1.4 بتاريخ 29-03-2019. ^{[ 23 ]}
تم نشر الإصدار 2.0 بتاريخ 29-08-2019. ^{[ 24 ]}
تم نشر الإصدار 2.1 بتاريخ 25-05-2021 ( نطاق طاقة USB PD الموسع: 240 واط كـ 48 فولت × 5 أمبير ). ^[²⁵^]
تم نشر الإصدار 2.2 بتاريخ 18 أكتوبر 2022، وذلك بشكل أساسي لتمكين نقل البيانات بسرعة 80 جيجابت في الثانية عبر منفذ USB 4 (الإصدار 2.0) باستخدام موصلات وكابلات USB من النوع C. ^{[ 17 ]}
تم نشر الإصدار 2.3 بتاريخ 31 أكتوبر 2023. ^{[ 26 ]}
تم نشر الإصدار 2.4 بتاريخ 21-10-2024. ^{[ 27 ]}

اعتمادها كمواصفة من مواصفات اللجنة الكهروتقنية الدولية:

IEC 62680-1-3:2016 (2016-08-17، الإصدار 1.0) "واجهات ناقل التسلسل العالمي للبيانات والطاقة - الجزء 1-3: واجهات ناقل التسلسل العالمي - المكونات المشتركة - مواصفات كابل وموصل USB من النوع C" ^{[ 28 ]}^{[ 29 ]}
IEC 62680-1-3:2017 (2017-09-25، الإصدار 2.0) "واجهات ناقل التسلسل العالمي للبيانات والطاقة - الجزء 1-3: المكونات المشتركة - مواصفات كابل وموصل USB من النوع C" ^{[ 30 ]}
IEC 62680-1-3:2018 (2018-05-24، الإصدار 3.0) "واجهات ناقل التسلسل العالمي للبيانات والطاقة - الجزء 1-3: المكونات المشتركة - مواصفات كابل وموصل USB من النوع C" ^{[ 31 ]}

حاويات

يحتوي المقبس على أربعة دبابيس طاقة وأربعة دبابيس أرضية، وزوجين تفاضليين (متصلين معًا على الأجهزة) لبيانات USB 2.0 القديمة عالية السرعة، وأربعة أزواج تفاضلية محمية لبيانات السرعة الفائقة المحسنة (زوجان للإرسال وزوجان للاستقبال)، ودبابيس استخدام النطاق الجانبي (SBU)، ودبابيس قناة التكوين (CC).

تخطيط دبابيس مقبس من النوع C
دبوس	اسم	وصف
A1	أرضي	العودة الأرضية
A2	SSTXp1 ("TX1+")	زوج تفاضلي فائق السرعة رقم 1، إرسال، موجب
A3	SSTXn1 ("TX1−")	زوج تفاضلي فائق السرعة رقم 1، إرسال، سالب
A4	V _BUS	الطاقة عبر ناقل البيانات
A5	CC1	قناة التكوين
A6	د+	زوج تفاضلي USB 2.0، الموضع 1، موجب
A7	D−	زوج تفاضلي USB 2.0، الموضع 1، سالب
A8	SBU1	استخدام النطاق الجانبي (SBU)
A9	V _BUS	الطاقة عبر ناقل البيانات
A10	SSRXn2 ("RX2−")	زوج تفاضلي فائق السرعة رقم 4، استقبال، سالب
A11	SSRXp2 ("RX2+")	زوج تفاضلي فائق السرعة رقم 4، استقبال، موجب
A12	أرضي	العودة الأرضية

تخطيط دبابيس النوع C B
دبوس	اسم	وصف
فيتامين ب12	أرضي	العودة الأرضية
B11	SSRXp1 ("RX1+")	زوج تفاضلي فائق السرعة رقم 2، استقبال، موجب
B10	SSRXn1 ("RX1−")	زوج تفاضلي فائق السرعة رقم 2، استقبال، سالب
B9	V _BUS	الطاقة عبر ناقل البيانات
B8	SBU2	استخدام النطاق الجانبي (SBU)
B7	D−	زوج تفاضلي USB 2.0، الموضع 2، سالب ^{[ أ ]}
ب6	د+	زوج تفاضلي USB 2.0، الموضع 2، موجب ^{[ أ ]}
ب5	CC2	قناة التكوين
ب٤	V _BUS	الطاقة عبر ناقل البيانات
ب3	SSTXn2 ("TX2−")	زوج تفاضلي فائق السرعة رقم 3، إرسال، سالب
B2	SSTXp2 ("TX2+")	زوج تفاضلي فائق السرعة رقم 3، إرسال، موجب
ب1	أرضي	العودة الأرضية

في كابلات USB-C، يتم توصيل زوج واحد فقط من أزواج التوصيل التفاضلية الخاصة بالوصلات غير فائقة السرعة. لذلك ، يكون زوجا الدبابيس A6/A7 أو B6/B7 في المقبس فقط نشطين للوصلات غير فائقة السرعة.

المقابس

يحتوي القابس على زوج واحد فقط من منافذ USB 2.0 عالية السرعة، وقد تم استبدال أحد دبابيس CC (CC2) بـ VCONN _لتزويد الإلكترونيات الاختيارية في الكابل بالطاقة، بينما يُستخدم الآخر لنقل إشارات قناة التهيئة (CC). تُستخدم هذه الإشارات لتحديد اتجاه الكابل، بالإضافة إلى نقل اتصالات توصيل الطاقة عبر USB .

الكابلات

على الرغم من أن المقابس تحتوي على 24 سنًا، إلا أن الكابلات عادةً ما تحتوي على 18 سلكًا فقط. في الجدول التالي، يُظهر عمود " الرقم " رقم السلك كما هو مُحدد في المواصفات. يُسمح باستخدام عدة أسلاك بدلًا من سلك واحد. لا تشترط المواصفات وجود سلكين للتأريض (GND) وسلكين لناقل الجهد (V _{BUS) على الرغم من تخصيص رقم سلك لهما. تجدر الإشارة إلى أنه يجب توصيل جميع أسلاك ناقل الجهد (V}_BUS) معًا داخل المقابس . وينطبق الأمر نفسه على جميع أسلاك التأريض (GND) (بما في ذلك التدريع).

كابل توصيل USB 3.2 و 2.0 من النوع C كامل الميزات
المنفذ 1، USB من النوع C		كابل USB من النوع C					المنفذ 2، USB من النوع C
دبوس	اسم	لون السلك	لا.	اسم	وصف	2.0 ^{[ أ ]}	دبوس	اسم
شل ^{[ ب ]}	درع	جديلة	جديلة	درع	كابل ذو جديلة خارجية		شل ^{[ ب ]}	درع
A1، B12، B1، A12 ^{[ ب ]}	أرضي	مطلي بالقصدير	1	GND_PWRrt1	تأريض لعودة الطاقة		A1، B12، B1، A12 ^{[ ب ]}	أرضي
A1، B12، B1، A12 ^{[ ب ]}	أرضي	مطلي بالقصدير	16	GND_PWRrt2 ( اختياري )	تأريض لعودة الطاقة		A1، B12، B1، A12 ^{[ ب ]}	أرضي
A4، B9، B4، A9 ^{[ ج ]}	V _BUS	أحمر	2	ناقل _الطاقة 1	طاقة _ناقل V		A4، B9، B4، A9 ^{[ ج ]}	V _BUS
A4، B9، B4، A9 ^{[ ج ]}	V _BUS	أحمر	17	_ناقل الطاقة 2 ( اختياري )	طاقة _ناقل V		A4، B9، B4، A9 ^{[ ج ]}	V _BUS
ب5	V _CONN	أصفر	18	PWR_V _CONN ( اختياري )	V _CONN power, for power cables ^{[ d ]}		ب5	V _CONN
A5	نسخة	أزرق	3	نسخة	قناة التكوين		A5	نسخة
A6	د+	أخضر	4	UTP_Dp ^{[ e ]}	زوج ملتوي غير محمي، موجب		A6	د+
A7	D−	أبيض	5	UTP_Dn ^{[ e ]}	زوج ملتوي غير محمي، سالب		A7	D−
A8	SBU1	أحمر	14	SBU_A	استخدام الشريط الجانبي أ		B8	SBU2
B8	SBU2	أسود	15	SBU_B	استخدام الشريط الجانبي ب		A8	SBU1
A2	SSTXp1	أصفر ^{[ f ]}	6	SDPp1	زوج تفاضلي محمي رقم 1، موجب		B11	SSRXp1
A3	SSTXn1	براون ^{[ أنثى ]}	7	SDPn1	زوج تفاضلي محمي رقم 1، سالب		B10	SSRXn1
B11	SSRXp1	أخضر ^{[ f ]}	8	SDPp2	زوج تفاضلي محمي رقم 2، موجب		A2	SSTXp1
B10	SSRXn1	برتقالي ^{[ f ]}	9	SDPn2	زوج تفاضلي محمي رقم 2، سالب		A3	SSTXn1
B2	SSTXp2	أبيض ^{[ أنثى ]}	10	SDPp3	زوج تفاضلي محمي رقم 3، موجب		A11	SSRXp2
ب3	SSTXn2	أسود ^{[ أنثى ]}	11	SDPn3	زوج تفاضلي محمي رقم 3، سالب		A10	SSRXn2
A11	SSRXp2	أحمر ^{[ f ]}	12	SDPp4	زوج تفاضلي محمي رقم 4، موجب		B2	SSTXp2
A10	SSRXn2	أزرق ^{[ f ]}	13	SDPn4	زوج تفاضلي محمي رقم 4، سالب		ب3	SSTXn2

↑ لا تتضمن كابلات USB 2.0 من النوع C أسلاكًا لاستخدام SuperSpeed أو النطاق الجانبي.
1 2 3 4 يجب توصيل جميع أسلاك التأريض (GND) والغطاء الواقي معًا
1 2 يجب توصيلجميع_{أسلاك ناقل V معًا}
يجب عدم مرور كابل VCONN من طرف إلى طرف عبر الكابل. يجب استخدام طريقة عزل مناسبة. يمكن أيضًا توصيله مباشرةً بالمقابس من كلا الطرفين دون سلك توصيل بينهما. توجد استثناءات في الحالات التي يكون فيها سلك USB-C متصلاً مباشرةً بجهاز من أحد طرفيه، مما يسمح بتزويد هذه الأجهزة بالطاقة عبر VCONN_._{وبالتالي} ، فإن المكون النشط داخل الكابل هو الذي يسمح بتجاوز قيد عدم السماح لكابلات USB-C بتغذيةالأجهزة المتصلة_{بالطاقة عبر VCONN .}
1 2 يوجد زوج تفاضلي واحد فقط لبيانات غير فائقة السرعة في الكابل، وهو متصل بالموصلين A6 وA7. يجب ألا يكون الموصلان B6 وB7 موجودين في القابس.
1 2 3 4 5 6 7 8 ألوان الأسلاك للأزواج التفاضلية غير إلزامية.

مواصفات USB-IF ذات الصلة

مواصفات موصل قفل USB من النوع C: نُشرت مواصفات موصل القفل من النوع C لمنفذ USB بتاريخ 9 مارس 2016. وهي تحدد المتطلبات الميكانيكية لموصلات USB-C وإرشادات تكوين تركيب مقبس USB-C لتوفير آلية قفل لولبية موحدة لموصلات وكابلات USB-C. ^{[ 32 ]}

مواصفات واجهة وحدة تحكم منفذ USB من النوع C: تم نشر مواصفات واجهة وحدة تحكم منفذ USB من النوع C في 1 أكتوبر 2017. وهي تحدد واجهة مشتركة من مدير منفذ USB-C إلى وحدة تحكم منفذ USB-C بسيطة. ^{[ 33 ]}

مواصفات مصادقة USB من النوع C: تم اعتمادها كمواصفة IEC: IEC 62680-1-4:2018 (2018-04-10) "واجهات ناقل التسلسل العالمي للبيانات والطاقة - الجزء 1-4: المكونات المشتركة - مواصفات مصادقة USB من النوع C" ^[³⁴^]

مواصفات فئة أجهزة لوحة الإعلانات USB 2.0: تم تعريف فئة أجهزة لوحة معلومات USB 2.0 لتوصيل تفاصيل الأوضاع البديلة المدعومة إلى نظام تشغيل الكمبيوتر المضيف. وهي توفر سلاسل نصية سهلة القراءة للمستخدم تتضمن وصف المنتج ومعلومات دعم المستخدم. يمكن استخدام رسائل لوحة المعلومات لتحديد الاتصالات غير المتوافقة التي يجريها المستخدمون. تظهر هذه الرسائل اختيارياً للتفاوض على أوضاع بديلة متعددة، ويجب أن تظهر عند فشل التفاوض بين المضيف (المصدر) والجهاز (المستقبل).

مواصفات جهاز الصوت USB من الفئة 3.0: يُعرّف معيار USB Audio Device Class 3.0 سماعات الرأس الصوتية الرقمية المزودة بمقبس USB-C. ^{[ 7 ]} يدعم هذا المعيار نقل إشارات الصوت الرقمية والتناظرية عبر منفذ USB. ^{[ 35 ]}

مواصفات توصيل الطاقة عبر منفذ USB: على الرغم من أنه ليس من الضروري أن تدعم الأجهزة المتوافقة مع USB-C تقنية توصيل الطاقة عبر USB، إلا أن هذه التقنية، بالنسبة لمنافذ USB-C DRP/DRD (الطاقة/البيانات ثنائية الدور)، تُضيف أوامر لتغيير دور المنفذ (الطاقة أو البيانات) بعد تحديد الأدوار عند إنشاء الاتصال. ^{[ 36 ]}

مواصفات USB 3.2: يحلّ معيار USB 3.2 ، الذي صدر في سبتمبر 2017، محلّ معيار USB 3.1. وهو يحافظ على وضعي نقل البيانات SuperSpeed و SuperSpeed+ الحاليين في معيار USB 3.1، ويُقدّم وضعين جديدين لنقل البيانات SuperSpeed+ عبر موصل USB-C باستخدام تشغيل ثنائي المسار، مما يُضاعف معدلات الإشارة إلى 10 و 20 جيجابت/ثانية (معدل البيانات الخام 1 و ~2.4 جيجابايت/ثانية).

مواصفات USB4: تُعد مواصفات USB4 التي صدرت في عام 2019 أول مواصفات لنقل بيانات USB قابلة للتطبيق حصريًا بواسطة موصل Type-C.

مواصفات شريك الوضع البديل

اعتبارًا من عام 2018،توجد خمس مواصفات للوضع البديل مُعرّفة من قِبل النظام. بالإضافة إلى ذلك، قد يدعم الموردون أوضاعًا خاصة لاستخدامها في حلول الإرساء. الأوضاع البديلة اختيارية؛ فليس مطلوبًا من ميزات وأجهزة Type-C دعم أي وضع بديل مُحدد، كما أنها ليست مُلزمة بدعم USB (مع أن بعض المعايير التي تستخدم الأوضاع البديلة، مثل Thunderbolt، تتطلب أن تدعم جميع المنافذ المتوافقة اتصالات USB أيضًا). يعمل منتدى مُنفذي USB مع شركائه في الوضع البديل لضمان وضع العلامات المناسبة على المنافذ بالشعارات الخاصة بها. ^{[ 37 ]}

قائمة بمواصفات الشريك في الوضع البديل
اسم	تاريخ	بروتوكول	حالة
الوضع البديل لتقنية ثندربولت	أُعلن عنه في يونيو 2015 ^{[ 38 ]}	يُعد منفذ USB-C الموصل الأصلي (والوحيد) لتقنية Thunderbolt 3 والإصدارات الأحدث منها (يدعم أيضًا 4 منافذ PCI Express 3.0 و DisplayPort 1.2 و DisplayPort 1.4 و USB 3.1 Gen 2 )، ^{[ 38 ]}^{[ 39 ]}^{[ 40 ]}^[⁴¹^]^و Thunderbolt 4 (يدعم أيضًا 4 منافذ PCI Express 3.0 و DisplayPort 2.0 و USB4 )، و Thunderbolt 5 (يدعم أيضًا 4 منافذ PCI Express 4.0 و DisplayPort 2.1 و USB4).	حاضِر
وضع DisplayPort البديل	نُشر في سبتمبر 2014	DisplayPort 1.2 ، DisplayPort 1.4 ، ^{[ 42 ]}^{[ 43 ]} DisplayPort 2.0 ^{[ 44 ]}	حاضِر
الوضع البديل لوصلة الهاتف المحمول عالية الوضوح (MHL)	أُعلن عنه في نوفمبر 2014 ^{[ 45 ]}	MHL 1.0، 2.0، 3.0 و superMHL 1.0 ^{[ 46 ]}^{[ 47 ]}^{[ 48 ]}^{[ 49 ]}	حاضِر
الوضع البديل لـ HDMI	أُعلن عنه في سبتمبر 2016 ^{[ 50 ]}	HDMI 1.4b ^{[ 51 ]}^{[ 52 ]}^{[ 53 ]}^{[ 54 ]}	لا يتم تحديثها
الوضع البديل للرابط الافتراضي	أُعلن عنه في يوليو 2018 ^{[ 55 ]}	VirtualLink 1.0 ^{[ 56 ]}	متروك

تم اقتراح بروتوكولات أخرى، مثل الإيثرنت ، ^{[ 57 ]} على الرغم من أن Thunderbolt 3 والإصدارات الأحدث قادرة أيضًا على شبكات إيثرنت بسرعة 10 جيجابت . ^{[ 58 ]}

تدعم جميع وحدات تحكم Thunderbolt 3 كلاً من وضع Thunderbolt البديل ووضع DisplayPort البديل. ^{[ 59 ]} ولأن Thunderbolt قادر على تغليف بيانات DisplayPort، يمكن لكل وحدة تحكم Thunderbolt إما إخراج إشارات DisplayPort مباشرةً عبر وضع DisplayPort البديل أو تغليفها داخل Thunderbolt في وضع Thunderbolt البديل. تتصل معظم الأجهزة الطرفية منخفضة التكلفة عبر وضع DisplayPort البديل، بينما تقوم بعض محطات الإرساء بتمرير بيانات DisplayPort عبر Thunderbolt. ^{[ 60 ]}

لا يدعم وضع DisplayPort البديل وضع DisplayPort المزدوج (DP++)، الذي يسمح لمصادر DisplayPort بإخراج إشارات متوافقة مع HDMI. ونتيجةً لذلك، يجب أن تتضمن محولات أو كابلات USB Type-C إلى HDMI التي تستخدم وضع DisplayPort البديل دوائر تحويل نشطة. ^{[ 61 ]} وضع DisplayPort البديل 2.0: يمكن تشغيل DisplayPort 2.0 مباشرةً عبر USB-C إلى جانب USB4. يدعم DisplayPort 2.0 دقة 8K بمعدل 60 هرتز مع ألوان HDR10، ويمكنه استخدام سرعة نقل بيانات تصل إلى 80 جيجابت في الثانية، أي ضعف السرعة المتاحة لبيانات USB. ^{[ 62 ]}

اعتبارًا من عام 2023، لم تكن هناك محولات معروفة من نوع USB-C إلى HDMI تستخدم وضع HDMI البديل، وفقًا لجمعية ترخيص HDMI. ^{[ 63 ]}

يشبه بروتوكول USB SuperSpeed بروتوكولي DisplayPort و PCIe/Thunderbolt، حيث يستخدم بيانات مُجزأة تُنقل عبر مسارات LVDS تفاضلية مع ساعة مضمنة باستخدام معدلات بت مماثلة، لذا فإن هذه الأوضاع البديلة أسهل في التنفيذ في مجموعة الشرائح. ^{[ 42 ]}

يمكن توصيل الأجهزة المضيفة والأجهزة الطرفية في الوضع البديل إما بكابلات Type-C كاملة الميزات العادية، أو بكابلات أو محولات:

كابل USB 3.1 من النوع C إلى النوع C كامل الميزات: تدعم منافذ USB Type-C في الوضع البديل منافذ DisplayPort وMHL وHDMI وThunderbolt (بسرعة 20 جيجابت/ثانية أو 40 جيجابت/ثانية مع طول كابل يصل إلى 0.5 متر ). ويمكن توصيلها بكابلات USB Type-C القياسية كاملة الميزات. تحمل هذه الكابلات شعار SuperSpeed USB القياسي (للجيل الأول فقط) أو شعار SuperSpeed+ USB بسرعة 10 جيجابت/ثانية على كلا الطرفين. ^[⁶⁴^] يجب ألا يتجاوز طول الكابل 2.0 متر للجيل الأول و1.0 متر للجيل الثاني.
كابل Thunderbolt من النوع C إلى النوع C النشط: يتطلب وضع Thunderbolt 3 البديل (40 جيجابت/ثانية) مع كابلات يزيد طولها عن 0.8 متر استخدام كابلات Type-C نشطة معتمدة ومُعلّمة إلكترونيًا لنقل بيانات Thunderbolt 3 عالي السرعة ، على غرار كابلات الطاقة العالية 5 أمبير. ^[³⁸^]^[⁴¹^] تحمل هذه الكابلات شعار Thunderbolt على كلا الطرفين. وهي لا تدعم التوافق مع الإصدارات السابقة من USB 3، بل تدعم فقط USB 2 أو Thunderbolt. يمكن أن تحمل الكابلات علامات تدعم كلاً من Thunderbolt وتوصيل الطاقة 5 أمبير في الوقت نفسه. ^[⁶⁵^]

تحتوي الكابلات والمحولات النشطة على إلكترونيات تعمل بالطاقة لتمكين استخدام كابلات أطول أو لإجراء تحويل البروتوكول. قد تسمح محولات أوضاع الفيديو البديلة بالتحويل من دفق الفيديو الأصلي إلى معايير واجهة فيديو أخرى (مثل DisplayPort أو HDMI أو VGA أو DVI).

يوفر استخدام كابلات Type-C كاملة الميزات لتوصيلات الوضع البديل بعض المزايا. لا يستخدم الوضع البديل مسارات USB 2.0 ومسار قناة التكوين، لذا فإن بروتوكولات USB 2.0 وUSB Power Delivery متاحة دائمًا. بالإضافة إلى ذلك، يمكن لأوضاع DisplayPort وMHL البديلة الإرسال عبر مسار واحد أو مسارين أو أربعة مسارات SuperSpeed، وبالتالي يمكن استخدام مسارين من المسارات المتبقية لنقل بيانات USB 3.1 في وقت واحد. ^{[ 66 ]}

مصفوفة دعم بروتوكول الوضع البديل لكابلات ومحولات النوع C
وضع	كابل USB 3.1 من النوع C ^{[ أ ]}							كابل محول أو محول					بناء
	USB ^{[ ب ]}	منفذ العرض		صاعقة		سوبر إم إتش إل	HDMI	HDMI		DVI-D		فيديو مكون
	3.1	1.2	1.4	20 جيجابت/ثانية	40 جيجابت/ثانية	سوبر إم إتش إل	1.4ب	1.4ب	2.0ب	وصلة واحدة	وصلة مزدوجة	(YPbPr, VGA/DVI-A)
منفذ العرض	نعم	نعم		غير متوفر				لا					سلبي
منفذ العرض	غير متوفر	خياري		غير متوفر				نعم		نعم		نعم	نشيط
صاعقة	نعم ^{[ ج ]}	نعم ^{[ ج ]}		نعم	نعم ^{[ د ]}	غير متوفر		لا					سلبي
صاعقة	غير متوفر	خياري		خياري	نعم	غير متوفر		نعم		نعم		نعم	نشيط
MHL	نعم	غير متوفر				نعم	غير متوفر	نعم	لا	نعم	لا	لا	سلبي
MHL	غير متوفر	غير متوفر				خياري	غير متوفر	غير متوفر	نعم	غير متوفر		نعم	نشيط
HDMI	غير متوفر						نعم	نعم	لا	نعم	لا	لا	سلبي
HDMI	غير متوفر						خياري	غير متوفر				نعم	نشيط

↑ يتوفر منفذ USB 2.0 وتقنية توصيل الطاقة عبر USB في جميع الأوقات باستخدام كابل من النوع C
↑ يمكن نقل USB 3.1 في وقت واحد عندما يتطلب عرض نطاق إشارة الفيديو مسارين أو أقل.
1 2 متوفر فقط في وضع Thunderbolt 3 DisplayPort
↑ كابلات Thunderbolt 3 السلبية بسرعة 40 جيجابت/ثانية ممكنة فقط بطول أقل من 0.8 متر بسبب قيود تقنية الكابلات الحالية.

استخدام دبابيس منفذ USB-C في أوضاع مختلفة

توضح المخططات أدناه دبابيس مقبس USB-C في حالات استخدام مختلفة.

USB 2.0/1.1

يتصل جهاز USB 2.0/1.1 البسيط باستخدام زوج واحد من دبابيس D+/D−. لذا، لا يحتاج المصدر (المضيف) إلى أي دوائر لإدارة الاتصال، ولكنه يفتقر إلى نفس الموصل المادي، وبالتالي فإن USB-C غير متوافق مع الإصدارات السابقة. يوفر كل من V _BUS وGND جهدًا كهربائيًا يصل إلى 5 فولت وتيارًا يصل إلى 500 مللي أمبير.

ومع ذلك، لتوصيل جهاز USB 2.0/1.1 بمضيف USB-C، يلزم استخدام مقاومات السحب لأسفل Rd ^{[ 67 ]}_{على دبابيس CC، حيث أن المصدر (المضيف) لن يوفر V BUS} حتى يتم اكتشاف اتصال من خلال دبابيس CC.

هذا يعني أن العديد من كابلات USB-A إلى USB-C تعمل فقط في اتجاه التوصيل من A إلى C (أي توصيلها بأجهزة USB-C، مثلاً للشحن) لأنها لا تحتوي على مقاومات الإنهاء اللازمة للعمل في اتجاه التوصيل من C إلى A (من جهاز USB-C). أما المحولات أو الكابلات من USB-C إلى منفذ USB-A فعادةً ما تعمل لأنها تحتوي على مقاومة الإنهاء المطلوبة.

أرضي	TX1+	TX1−	V _BUS	CC1	د+	D−	SBU1	V _BUS	RX2−	RX2+	أرضي
أرضي	RX1+	RX1−	V _BUS	SBU2	D−	د+	CC2	V _BUS	TX2−	TX2+	أرضي

توصيل الطاقة عبر منفذ USB

تستخدم مواصفات توصيل الطاقة عبر USB أحد دبابيس CC1 أو CC2 للتفاوض على الطاقة بين جهاز المصدر وجهاز الاستقبال، حتى 20 فولت عند 5 أمبير. وهي شفافة لأي وضع لنقل البيانات، وبالتالي يمكن استخدامها مع أي منها طالما أن دبابيس CC سليمة.

أضافت توسعة في المواصفات 28 فولت و36 فولت و48 فولت لدعم ما يصل إلى 240 واط من الطاقة لأجهزة الكمبيوتر المحمولة والشاشات والأقراص الصلبة وغيرها من الأجهزة الطرفية. ^{[ 68 ]}

أرضي	TX1+	TX1−	V _BUS	CC1	د+	D−	SBU1	V _BUS	RX2−	RX2+	أرضي
أرضي	RX1+	RX1−	V _BUS	SBU2	D−	د+	CC2	V _BUS	TX2−	TX2+	أرضي

USB 3.2

في وضع USB 3.2، تُستخدم وصلتان أو أربع وصلات عالية السرعة في أزواج الإرسال/الاستقبال لتوفير معدلات إشارة تبلغ 5 أو 10 أو 20 جيجابت/ثانية (فقط من خلال عمليات USB 3.2 x2 ثنائية المسار) على التوالي. يُستخدم أحد دبابيس التحكم في التيار (CC) للتفاوض على الوضع.

يوفر كل من V _BUS وGND جهدًا يصل إلى 5 فولت وتيارًا يصل إلى 900 مللي أمبير، وفقًا لمواصفات USB 3.1. كما يمكن تفعيل وضع USB-C خاص، حيث يتم توفير جهد 5 فولت بتيار اسمي إما 1.5 أمبير أو 3 أمبير. ^[⁶⁹^] وثمة خيار ثالث يتمثل في إبرام عقد توصيل طاقة USB (USB-PD).

في وضع المسار الواحد، تُستخدم أزواج الإشارات التفاضلية الأقرب إلى طرف CC فقط لنقل البيانات. أما في وضع المسارين، فتُستخدم جميع أزواج الإشارات التفاضلية الأربعة.

لا يُستخدم عادةً رابط D+/D− الخاص بمنفذي USB 2.0/1.1 عند تفعيل اتصال USB 3.x، ولكن أجهزة مثل الموزعات تفتح روابط صاعدة متزامنة لمنفذي 2.0 و3.x لتمكين تشغيل كلا النوعين من الأجهزة المتصلة بها. قد تمتلك أجهزة أخرى القدرة على الرجوع إلى منفذ 2.0 في حال تعطل اتصال 3.x. ولذلك، من المهم محاذاة مسارات SS وHS بشكل صحيح حتى تُظهر رسائل نظام التشغيل التي تشير إلى حالات زيادة التيار منفذ USB المشترك الصحيح.

أرضي	TX1+	TX1−	V _BUS	CC1	د+	D−	SBU1	V _BUS	RX2−	RX2+	أرضي
أرضي	RX1+	RX1−	V _BUS	SBU2	D−	د+	CC2	V _BUS	TX2−	TX2+	أرضي

الأوضاع البديلة

في الأوضاع البديلة، يُستخدم أحد الروابط عالية السرعة (حتى أربعة روابط) في أي اتجاه مطلوب. يوفر كل من SBU1 وSBU2 رابطًا إضافيًا منخفض السرعة. إذا لم يُستخدم رابطان عاليان السرعة، فيمكن إنشاء رابط USB 3.2 بالتزامن مع الوضع البديل. ^{[ 43 ]} يُستخدم أحد دبابيس CC لإجراء جميع عمليات التفاوض. قد تشترك قناة ثنائية الاتجاه منخفضة النطاق (بخلاف SBU) في دبوس CC هذا أيضًا. ^{[ 43 ]}^{[ 51 ]} يتوفر USB 2.0 أيضًا عبر دبابيس D+/D−.

فيما يتعلق بالطاقة، من المفترض أن تتفاوض الأجهزة على عقد توصيل الطاقة قبل الدخول في وضع بديل. ^{[ 70 ]}

أرضي	TX1+	TX1−	V _BUS	CC1	د+	D−	SBU1	V _BUS	RX2−	RX2+	أرضي
أرضي	RX1+	RX1−	V _BUS	SBU2	D−	د+	CC2	V _BUS	TX2−	TX2+	أرضي

وضع ملحق التصحيح

يقوم نظام اختبار الجهاز الخارجي (DTS) بإرسال إشارات إلى النظام المستهدف (TS) للدخول في وضع ملحق التصحيح عبر CC1 و CC2، حيث يتم سحب كل منهما لأسفل بقيمة مقاومة Rd أو سحبهما لأعلى بقيمة مقاومة Rp من قابس الاختبار (Rp و Rd محددة في مواصفات النوع C).

بعد الدخول إلى وضع تصحيح الأخطاء الملحق، يتم إجراء الكشف الاختياري عن اتجاه الجهاز عبر منفذي CC1 وCC2 عن طريق ضبط CC1 كمقاومة سحب لأعلى بقيمة Rd، وتوصيل CC2 بالأرض عبر مقاومة Ra (من قابس Type-C الخاص بنظام الاختبار). على الرغم من أن الكشف عن اتجاه الجهاز اختياري، إلا أنه ضروري لضمان استمرار عمل اتصال USB Power Delivery.

في هذا الوضع، تُفصل جميع الدوائر الرقمية عن الموصل، ويمكن استخدام الدبابيس الـ 14 البارزة لعرض إشارات تصحيح الأخطاء (مثل واجهة JTAG). تتطلب واجهة USB IF للحصول على الشهادة مراعاة اعتبارات واحتياطات الأمن والخصوصية، وأن يكون المستخدم قد طلب بالفعل إجراء وضع اختبار تصحيح الأخطاء.

أرضي	TX1+	TX1−	V _BUS	CC1	د+	D−	SBU1	V _BUS	RX2−	RX2+	أرضي
أرضي	RX1+	RX1−	V _BUS	SBU2	D−	د+	CC2	V _BUS	TX2−	TX2+	أرضي

إذا كان مطلوبًا كابل من النوع C قابل للعكس ولكن دعم توصيل الطاقة غير مطلوب، فسيتعين ترتيب قابس الاختبار كما هو موضح أدناه، مع سحب كل من CC1 وCC2 لأسفل بقيمة مقاومة Rd أو سحبهما لأعلى بقيمة مقاومة Rp من قابس الاختبار:

أرضي	TS1	TS2	V _BUS	CC1	TS6	TS7	TS5	V _BUS	TS4	TS3	أرضي
أرضي	TS3	TS4	V _BUS	TS5	TS7	TS6	CC2	V _BUS	TS2	TS1	أرضي

إن عكس إشارات الاختبار هذا سيوفر 7 إشارات اختبار فقط لاستخدام تصحيح الأخطاء بدلاً من 14، ولكن مع ميزة تقليل عدد الأجزاء الإضافية للكشف عن الاتجاه.

وضع ملحقات محول الصوت

في هذا الوضع، تُفصل جميع الدوائر الرقمية عن الموصل، وتُعاد تخصيص بعض الأطراف للمخرجات أو المدخلات التناظرية. يُفعّل هذا الوضع، إن كان مدعومًا، عند توصيل طرفي CC بالأرضي (GND). يصبح الطرفان D− وD+ مخرجي الصوت الأيسر (L) والأيمن (R) على التوالي. يصبح طرفا SBU طرف الميكروفون (MIC)، والأرضي التناظري (AGND)، الذي يمثل مسار عودة لكل من المخرجات والميكروفون. مع ذلك، يجب أن يتمتع طرفا MIC وAGND بإمكانية التبديل التلقائي لسببين: أولًا، يمكن إدخال قابس USB-C من أي جانب؛ ثانيًا، لا يوجد اتفاق على أي حلقات TRRS يجب أن تكون GND وMIC، لذا يجب أن تكون الأجهزة المزودة بمقبس سماعة رأس مع مدخل ميكروفون قادرة على إجراء هذا التبديل على أي حال. ^{[ 71 ]}

يسمح هذا الوضع أيضًا بالشحن المتزامن لجهاز يعرض واجهة الصوت التناظرية (عبر V _BUS و GND)، ولكن فقط عند 5 فولت و 500 مللي أمبير، حيث أن دبابيس CC غير متاحة لأي تفاوض.

أرضي	TX1+	TX1−	V _BUS	CC1	R	ل	ميكروفون	V _BUS	RX2−	RX2+	أرضي
أرضي	RX1+	RX1−	V _BUS	AGND	ل	R	CC2	V _BUS	TX2−	TX2+	أرضي

يتم الكشف عن توصيل القابس بواسطة مفتاح الكشف المادي الموجود في قابس TRRS. عند توصيل القابس، يقوم هذا المفتاح بخفض جهد كل من CC وVCONN في القابس (CC1 وCC2 في المقبس). يجب أن تكون هذه المقاومة أقل من 800 أوم، وهي الحد الأدنى لمقاومة "Ra" المحددة في مواصفات USB Type-C. وهذا في الأساس اتصال مباشر بالأرضي الرقمي لمنفذ USB.

توصيل حلقات TRRS بمقبس من النوع C (الشكل A-2 من مواصفات كابل وموصل USB من النوع C الإصدار 1.3)
مقبس TRRS	إشارة صوتية تناظرية	قابس USB من النوع C
نصيحة	ل	D−
الحلقة 1	R	د+
الحلقة 2	ميكروفون/أرضي	SBU1 أو SBU2
كم	ميكروفون/أرضي	SBU2 أو SBU1
الكشف 1	مفتاح استشعار وجود القابس	CC، VCONN
الكشف 2	مفتاح استشعار وجود القابس	أرضي

دعم البرامج

يعمل نظام Android بدءًا من الإصدار 6.0 "Marshmallow" فصاعدًا مع USB 3.1 و USB-C. ^{[ 72 ]}
يدعم نظام التشغيل ChromeOS ، بدءًا من جهاز Chromebook Pixel 2015، تقنية USB 3.1، وUSB-C، والأوضاع البديلة، وتقنية توصيل الطاقة، ودعم وظيفة USB المزدوجة. ^{[ 73 ]}
أصدرت FreeBSD واجهة وحدة التحكم المضيفة القابلة للتوسيع، والتي تدعم USB 3.0 ، مع الإصدار 8.2 ^{[ 74 ]}
بدأ نظام iOS بدعم منفذ USB-C مع الإصدار 12.1-12.4.1 على جهاز iPad Pro (الجيل الثالث) . وعاد الدعم مع الإصدار 17.0 أو أحدث على جهاز iPhone 15 أو أحدث.
يدعم نظام iPadOS منفذ USB-C على iPad Pro (الجيل الثالث) أو أحدث، و iPad Air (الجيل الرابع) أو أحدث، و iPad Mini (الجيل السادس) أو أحدث، و iPad (الجيل العاشر) أو أحدث.
بدأ نظام NetBSD بدعم USB 3.0 مع الإصدار 7.2 ^{[ 75 ]}
يدعم نظام لينكس USB 3.0 منذ إصدار النواة 2.6.31 و USB 3.1 منذ إصدار النواة 4.6.
بدأ نظام OpenBSD بدعم USB 3.0 في الإصدار 5.7 ^{[ 76 ]}
يدعم نظام macOS منفذ USB-C مع USB 3.1، وUSB-C، والأوضاع البديلة، وتوصيل الطاقة ^{[ 77 ]} على نظام التشغيل OS X Yosemite 10.10.2 أو أحدث على أجهزة MacBook (أوائل 2015) أو أحدث، و MacBook Air (2018) أو أحدث، وMacBook Pro (2016) أو أحدث، و Mac mini (2018) أو أحدث، و iMac (2017) أو أحدث، و iMac Pro ، و Mac Studio ، و Mac Pro (2019) أو أحدث.
أضاف نظام التشغيل ويندوز 8.1 دعم منفذ USB-C وشاشات العرض الكبيرة في تحديث لاحق. ^{[ 78 ]}
يدعم نظاما التشغيل ويندوز 10 وويندوز 10 موبايل تقنية USB 3.1، وUSB-C، والأوضاع البديلة، وفئة أجهزة العرض، وتقنية توصيل الطاقة، ووظيفة USB المزدوجة. ^{[ 79 ]}^{[ 80 ]}

دعم الأجهزة

أجهزة USB-C

تتضمن أعداد متزايدة من اللوحات الأم، وأجهزة الكمبيوتر المحمولة، وأجهزة الكمبيوتر اللوحية، والهواتف الذكية، ومحركات الأقراص الصلبة، وموزعات USB ، وغيرها من الأجهزة التي طُرحت منذ عام 2014 فصاعدًا منافذ USB-C. ومع ذلك، فقد كان اعتماد USB-C في البداية محدودًا بسبب ارتفاع تكلفة كابلات USB-C ^{[ 81 ]} والاستخدام الواسع لشواحن Micro-USB.

مخرج الفيديو

يقوم محول USB-C متعدد المنافذ بتحويل دفق الفيديو الأصلي للجهاز إلى DisplayPort/HDMI/VGA، مما يسمح بعرضه على شاشة خارجية، مثل جهاز التلفزيون أو شاشة الكمبيوتر .

يُستخدم هذا المنفذ أيضًا في قواعد توصيل USB-C المصممة لتوصيل جهاز بمصدر طاقة، وشاشة خارجية، وموزع USB، وملحق اختياري (مثل منفذ شبكة) باستخدام كابل واحد. تُدمج هذه الوظائف أحيانًا مباشرةً في الشاشة بدلًا من قاعدة توصيل منفصلة، ^{[ 82 ]} مما يعني أن المستخدم يوصل جهازه بالشاشة عبر USB-C دون الحاجة إلى أي توصيلات أخرى.

مشاكل التوافق

مشاكل في الطاقة بسبب الكابلات

العديد من الكابلات التي تدّعي دعمها لمنفذ USB-C لا تتوافق في الواقع مع هذا المعيار. وقد تتسبب هذه الكابلات في إتلاف الجهاز. ^{[ 83 ]}^{[ 84 ]}^{[ 85 ]} وقد سُجّلت حالات لتلف أجهزة كمبيوتر محمولة نتيجة استخدام كابلات غير متوافقة. ^{[ 86 ]}

بعض الكابلات غير المتوافقة، المزودة بموصل USB-C في أحد طرفيها ومقبس USB-A قديم أو مقبس Micro-B (عادةً ما تكون المقابس غير صالحة في الكابلات، ولكن انظر الاستثناءات المعروفة في قسمي " الأجهزة المضيفة والأجهزة الطرفية" و "وضع ملحق محول الصوت" أعلاه)، في الطرف الآخر، تفشل في إنهاء قناة التكوين (CC) أو تُنهيها بشكل خاطئ باستخدام مقاومة سحب 10 كيلو أوم إلى V _BUS بدلاً من مقاومة السحب 56 كيلو أوم المطلوبة في المواصفات ، ^{[ 87 ]} مما يتسبب في تحديد الجهاز المتصل بالكابل بشكل خاطئ لمقدار الطاقة المسموح له بسحبها من الكابل. قد لا تعمل الكابلات التي تعاني من هذه المشكلة بشكل صحيح مع بعض المنتجات، بما في ذلك منتجات Apple وGoogle، وقد تتسبب في تلف مصادر الطاقة مثل الشواحن أو الموزعات أو منافذ USB في أجهزة الكمبيوتر. ^{[ 88 ]}^{[ 89 ]}

قد يتسبب كابل USB-C معيب أو مصدر طاقة تالف في أن يرى جهاز USB-C جهدًا "معلنًا" غير صحيح ومختلفًا عن الجهد الفعلي الذي يوفره المصدر. وقد يؤدي ذلك إلى زيادة الجهد على طرف VBUS.

أيضًا بسبب دقة تباعد أطراف مقبس USB-C، قد يتلامس دبوس VBUS من الكابل مع دبوس CC الخاص بمقبس USB-C مما يؤدي إلى حدوث مشكلة كهربائية قصيرة مع VBUS نظرًا لأن دبوس VBUS مصنف حتى 20 فولت بينما دبابيس CC مصنفة حتى 5.5 فولت.

للتغلب على هذه المشكلات، يجب استخدام حماية منفذ USB Type-C بين موصل USB-C ووحدة تحكم توصيل الطاقة USB-C. ^{[ 90 ]}

التوافق مع محولات الصوت

يمكن استخدام منفذ USB-C لتوصيل الملحقات السلكية مثل سماعات الرأس.

توجد طريقتان لإخراج الصوت من الأجهزة: رقمية وتناظرية. ويوجد نوعان رئيسيان من محولات الصوت USB-C: محولات نشطة، مثل تلك المزودة بمحولات رقمية تناظرية (DAC)، ومحولات سلبية، بدون مكونات إلكترونية. ^{[ 91 ]}^{[ 92 ]}

عند استخدام سماعات رأس أو محول USB-C نشط، يتم إرسال الصوت الرقمي عبر منفذ USB-C. تتم عملية التحويل بواسطة محول الصوت الرقمي إلى التناظري (DAC) ومكبر الصوت داخل السماعات أو المحول، وليس على الهاتف. وتعتمد جودة الصوت على محول الصوت الرقمي إلى التناظري (DAC) الخاص بالسماعات/المحول. تتميز المحولات النشطة المزودة بمحول صوت رقمي إلى تناظري (DAC) مدمج بدعم شبه شامل للأجهزة التي تُخرج الصوت الرقمي والتناظري، بما يتوافق مع مواصفات فئة أجهزة الصوت 3.0 ووضع ملحقات محول الصوت .

تشمل أمثلة هذه المحولات النشطة بطاقات الصوت الخارجية USB ومحولات الصوت الرقمية إلى التناظرية التي لا تتطلب برامج تشغيل خاصة، ^{[ 93 ]} ومحولات USB-C إلى مقبس سماعة رأس 3.5 مم من Apple وGoogle وEssential وRazer وHTC وSamsung. ^{[ 94 ]}

من ناحية أخرى، عند استخدام محول سلبي، تتم عملية تحويل الإشارة من رقمية إلى تناظرية على الجهاز المضيف، ويتم إرسال الصوت التناظري عبر منفذ USB-C. وتعتمد جودة الصوت على محول الإشارة الرقمية إلى التناظرية (DAC) المدمج في الهاتف. وتتوافق المحولات السلبية فقط مع الأجهزة التي تُخرج صوتًا تناظريًا، وفقًا لمواصفات وضع ملحقات محول الصوت .

التوافق مع محولات الصوت من USB-C إلى 3.5 ملم وبطاقات الصوت USB
وضع الإخراج	مواصفة	الأجهزة	محولات USB-C
وضع الإخراج	مواصفة	الأجهزة	نشيط	سلبي، بدون محولات رقمية تناظرية
الصوت الرقمي	فئة أجهزة الصوت 3.0 (الصوت الرقمي)	آيفون 15 من آبل، جوجل بيكسل 2، إتش تي سي يو 11، إسينشال فون، ريزر فون، سامسونج جالاكسي نوت 10، سامسونج جالاكسي إس 10 لايت، شارب أكوس إس 2، أسوس زينفون 3، بلوديو تي 4 إس، لينوفو تاب 4، جو برو، ماك بوك	لا يوجد تحويل	التحويل غير متاح
الصوت التناظري	فئة أجهزة الصوت 3.0 (الصوت الرقمي) وضع ملحق محول الصوت (صوت تناظري)	آيفون 15 من آبل، موتو زد/زد فورس، موتو زد2/زد2 فورس/زد2 بلاي، موتو زد3/زد3 بلاي، سوني إكسبريا إكس زد2، هواوي ميت 10 برو، هواوي بي 20/بي 20 برو، هونر ماجيك 2، ليكو، هواتف شاومي، ون بلس 6 تي، ون بلس 7/7 برو/7 تي/7 تي برو، أوبو فايند إكس/أوبو آر 17/آر 17 برو، زد تي إي نوبيا زد 17/زد 18	التحويل بواسطة محول	المرور

التوافق مع تقنيات الشحن السريع الأخرى

في عام 2016، أشار بنسون ليونغ، مهندس في جوجل، إلى أن تقنيتي الشحن السريع 2.0 و3.0 اللتين طورتهما شركة كوالكوم غير متوافقتين مع معيار USB-C. ^{[ 95 ]} ردت كوالكوم بأنه من الممكن تطوير حلول الشحن السريع لتتوافق مع متطلبات الجهد الكهربائي لمعيار USB-C، وأنه لا توجد تقارير عن أي مشاكل؛ إلا أنها لم تتطرق إلى مسألة التوافق مع المعيار في ذلك الوقت. ^{[ 96 ]} وفي وقت لاحق من العام نفسه، أصدرت كوالكوم تقنية الشحن السريع 4، التي ادعت أنها - كتحسين للأجيال السابقة - "متوافقة مع USB Type-C وUSB PD". ^{[ 97 ]}

لوائح التوافق

في عام 2021، اقترحت المفوضية الأوروبية استخدام منفذ USB-C كشاحن عالمي . ^{[ 98 ]}^{[ 99 ]}^{[ 100 ]} وفي 4 أكتوبر 2022، صوّت البرلمان الأوروبي لصالح القانون الجديد، توجيه معدات الراديو 2022/2380 ، بأغلبية 602 صوتًا مقابل 13 صوتًا معارضًا وامتناع 8 أعضاء عن التصويت. ^{[ 101 ]} ينصّ هذا القانون على إلزام جميع الهواتف المحمولة والأجهزة اللوحية والكاميرات وسماعات الرأس وسماعات الأذن وأجهزة ألعاب الفيديو المحمولة ومكبرات الصوت المحمولة وأجهزة القراءة الإلكترونية ولوحات المفاتيح والفأرات وأنظمة الملاحة المحمولة وسماعات الأذن اللاسلكية الجديدة المباعة في الاتحاد الأوروبي والتي تدعم الشحن السلكي، بتزويدها بمنفذ USB-C وشحنها باستخدام كابل USB-C قياسي بحلول نهاية عام 2024. إضافةً إلى ذلك، إذا كانت هذه الأجهزة تدعم الشحن السريع، فيجب أن تدعم تقنية USB Power Delivery . ستشمل هذه اللوائح أجهزة الكمبيوتر المحمولة بحلول أوائل عام 2026. ^{[ 102 ]} امتثالاً لهذه اللوائح، استبدلت شركة آبل موصل Lightning الخاص بها بموصل USB-C بدءًا من هاتف iPhone 15 وسماعات AirPods Pro من الجيل الثاني، اللذين صدرا في عام 2023. ^{[ 103 ]} وكان أول هاتف iPhone مُعدّل مزود بموصل USB-C نتيجة اختراق قام به كين بيلونيل . ^[¹⁰⁴^]

في أواخر ديسمبر 2024، دخلت لوائح الاتحاد الأوروبي الجديدة حيز التنفيذ، مُلزمةً جميع الأجهزة الإلكترونية الصغيرة والمتوسطة الحجم المباعة في الاتحاد الأوروبي باستخدام منافذ شحن USB-C، على أن تُطبق هذه اللوائح على أجهزة الكمبيوتر المحمولة في 28 أبريل 2026. ^{[ 105 ]} تهدف هذه القواعد إلى الحد من النفايات وتوفير 250 مليون يورو سنويًا للمستهلكين. وقد اعتمدت شركة آبل، التي عارضت التغييرات في البداية، منفذ USB-C في منتجاتها لاحقًا. بالإضافة إلى ذلك، يُمكن للمستهلكين اختيار عدم استلام شاحن جديد مع أجهزتهم. ^{[ 106 ]}

حماية

المصادقة

تُعدّ مصادقة USB Type-C امتدادًا لبروتوكول USB-C، مما يُضيف مستوىً من الأمان إلى البروتوكول. ^{[ 107 ]}^{[ 108 ]}^{[ 109 ]}

نقاط الضعف

انظر أيضاً

GPMI – واجهة بيانات سمعية بصرية رقمية
HDMI – واجهة بيانات صوتية ومرئية رقمية
- HDMI § الإصدار 2.1
ثندربولت (واجهة) – واجهة أجهزة الكمبيوتر
أجهزة USB – موصل اتصال يستخدم بروتوكول USB
- أجهزة USB § منافذ واجهة المضيف والجهاز

مراجع

↑ مواصفات كابل وموصل ناقل التسلسل العالمي من النوع C، المراجعة 1.3 (14 يوليو 2017)، تاريخ المراجعة، الصفحة 14.
↑ مواصفات كابل وموصل ناقل التسلسل العالمي من النوع C، المراجعة 1.3 (14 يوليو 2017)، تاريخ المراجعة، الصفحة 14.
١ ٢ ٣ "أبل ستُكمل انتقالها إلى منفذ USB-C لسماعات AirPods وغيرها من الملحقات بحلول عام ٢٠٢٥" . ١٧ سبتمبر ٢٠٢٣. مؤرشف من الأصل في ٩ يناير ٢٠٢٥. تم الاطلاع عليه في ٢١ سبتمبر ٢٠٢٣ .
↑ "مواصفات كابل وموصل ناقل USB التسلسلي العالمي من النوع C" (ملف PDF) . الإصدار 1.0. مجموعة مُروّجي USB 3.0. 11 أغسطس 2014. مؤرشف (ملف PDF) من النسخة الأصلية بتاريخ 13 فبراير 2025. تاريخ الاسترجاع: 26 فبراير 2025 .
↑ "كابل وموصل USB من النوع C: إرشادات استخدام اللغة من USB-IF" (ملف PDF) . Usb.org. مؤرشف (PDF) من الأصل بتاريخ 2018-11-05 . تم الاطلاع عليه بتاريخ 2018-12-15 .
↑ هروشكا، جويل (13 مارس 2015). "USB-C مقابل USB 3.1: ما الفرق؟" . إكستريم تك. مؤرشف من الأصل في 11 أبريل 2015. تم الاطلاع عليه في 9 أبريل 2015 .
١ ٢ ٣ ٤ "نظرة عامة على منفذ USB من النوع C" (ملف PDF) . usb.org . USB-IF. ٢٠١٦-١٠-٢٠. مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ ٢٠١٦-١٢-٢٠.
↑ "مواصفات كابل وموصل ناقل التسلسل العالمي من النوع C" (ملف PDF) . أغسطس 2019. ص 30. تم الاطلاع عليه بتاريخ 23-12-2023 .
↑ نجو، دونغ (26 أكتوبر 2016). "USB Type-C و Thunderbolt 3: منفذ واحد لتوصيلهما جميعًا" . CNET. مؤرشف من الأصل بتاريخ 11 مايو 2017. تم الاطلاع عليه بتاريخ 18 يونيو 2015 .
1 2 هاوس، بريت (12 أغسطس 2014). "المواصفات النهائية لموصل USB من النوع C" . مؤرشف من الأصل بتاريخ 28 ديسمبر 2014. تم الاطلاع عليه بتاريخ 28 ديسمبر 2014 .
↑ "مواصفات كابل وموصل USB من النوع C" . منتدى مطوري USB. مؤرشف من الأصل بتاريخ 3 نوفمبر 2018. تم الاطلاع عليه بتاريخ 19 ديسمبر 2019 .
↑ "الامتثال والشهادة لمعايير USB" (ملف PDF) . usb.org . USB-IF. 2016-10-20. مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 2016-12-20.
↑ "مخطط متطلبات العلامة التجارية لـ USB من USB-IF" (ملف PDF) . usb.org . تم الاطلاع عليه بتاريخ 15 أغسطس 2024 .
↑ "توصيل الطاقة عبر منفذ USB" . usb.org . ص 187، علامة تبويب 6.42، ص 190، علامة تبويب 6.43 . تم الاطلاع عليه بتاريخ 15 أغسطس 2024 .
↑ "تحويل المنتجات الحالية من USB 2.0 OTG إلى USB Type-C" (ملف PDF) . مؤرشف (PDF) من النسخة الأصلية بتاريخ 24-10-2017 . تم الاطلاع عليه بتاريخ 23-10-2017 .
↑ "تقنية توصيل الطاقة عبر منفذ USB" (ملف PDF) . usb.org . USB-IF. 2016-10-20. مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 2017-08-16 . تم الاطلاع عليه بتاريخ 2018-01-03 .
1 2 "مواصفات كابل وموصل ناقل التسلسل العالمي من النوع C، الإصدار 2.2، أكتوبر 2022" . مؤرشف من الأصل بتاريخ 2023-10-02 . تم الاطلاع عليه بتاريخ 2023-10-04 .
↑ أرشيف مواصفات كابل وموصل USB Type-C® الإصدار 2.4 : ، صفحة27: جدول سجل المراجعات : السطر 2.3 – أكتوبر 2023 : إصدار جديد يهدف بشكل أساسي إلى إيقاف وضع ملحق محول الصوت واستبداله بوضع تخفيف التآكل الناتج عن السوائل، وتحديث تعريف وسلوكيات السعة المشتركة لشاحن متعدد المنافذ. […]USB Type‑C 2.4 Release 202410.zipUSB Type‑C Spec R2.4 - October 2024.pdf
↑ مواصفات كابل وموصل ناقل التسلسل العالمي من النوع C الإصدار 1.3 (14 يوليو 2017)، القسم أ.1، الصفحة 213.
↑ "ج. الصوت الرقمي عبر منفذ USB من النوع C". مواصفات كابل وموصل USB من النوع C® (تقرير). الإصدار 2.4. منتدى مطوري USB. 28-10-2024. ص 378. تاريخ الاطلاع: 21-08-2025 .
↑ "مواصفات USB Type-C الإصدار 1.1" (ملف PDF) . GitHub . 13 يوليو 2015. مؤرشف (ملف PDF) من الأصل بتاريخ 11 يوليو 2019. تم الاطلاع عليه بتاريخ 3 نوفمبر 2018 .
↑ "وثيقة امتثال موصلات وكابلات USB من النوع C، الإصدار 1.2 | USB-IF" . usb.org . مؤرشف من الأصل بتاريخ 19 مارس 2020. تم الاطلاع عليه بتاريخ 2 مايو 2019 .
1 2 "مواصفات كابل وموصل USB من النوع C، الإصدار 1.4، 29 مارس 2019" (ملف PDF) . مؤرشف (PDF) من الأصل بتاريخ 20 مارس 2020. تم الاطلاع عليه بتاريخ 20 مارس 2020 .
↑ "مواصفات كابل وموصل ناقل التسلسل العالمي من النوع C، 21 سبتمبر 2019" (ملف PDF) . مؤرشف (ملف PDF) من الأصل بتاريخ 14 سبتمبر 2019. تم الاطلاع عليه بتاريخ 21 سبتمبر 2019 .
↑ "مواصفات كابل وموصل USB من النوع C، الإصدار 2.1، مايو 2021" . مؤرشف من الأصل بتاريخ 27-05-2021 . تم الاطلاع عليه بتاريخ 27-05-2021 .
↑ "مواصفات كابل وموصل ناقل USB التسلسلي العالمي من النوع C" . منتدى مطوري USB . 2.3. أكتوبر 2023. مؤرشف من الأصل بتاريخ 9 أكتوبر 2024. تم الاطلاع عليه بتاريخ 23 يونيو 2025 .
↑ "مواصفات كابل وموصل ناقل USB التسلسلي العالمي من النوع C" . منتدى مطوري USB . 2.4. أكتوبر 2024. مؤرشف من الأصل بتاريخ 21 ديسمبر 2024. تم الاطلاع عليه بتاريخ 28 فبراير 2025 .
↑ «اللجنة الكهروتقنية الدولية تتبنى رسميًا مواصفات USB Type-C وUSB Power Delivery وUSB 3.1» (بيان صحفي). ١٣ يوليو ٢٠١٦. مؤرشف من الأصل بتاريخ ٣٠ يناير ٢٠٢١. تم الاطلاع عليه بتاريخ ١٠ سبتمبر ٢٠٢٢ .
↑ "IEC 62680-1-3:2016 | متجر IEC الإلكتروني | الطاقة، الوسائط المتعددة، الكابلات، USB، LVDC" . webstore.iec.ch . مؤرشف من الأصل بتاريخ 4 نوفمبر 2018. تم الاطلاع عليه بتاريخ 3 نوفمبر 2018 .
↑ "IEC 62680-1-3:2017 | متجر IEC الإلكتروني | الطاقة، الوسائط المتعددة، الكابلات، USB، LVDC" . webstore.iec.ch . مؤرشف من الأصل بتاريخ 4 نوفمبر 2018. تم الاطلاع عليه بتاريخ 3 نوفمبر 2018 .
↑ "IEC 62680-1-3:2018 | متجر IEC الإلكتروني | الطاقة، الوسائط المتعددة، الكابلات، USB، LVDC" . webstore.iec.ch . مؤرشف من الأصل بتاريخ 2022-05-01 . تم الاطلاع عليه بتاريخ 2018-11-03 .
↑ "مواصفات موصل القفل من النوع C لمنفذ USB | USB-IF" . www.usb.org . مؤرشف من الأصل بتاريخ 3 نوفمبر 2018. تم الاطلاع عليه بتاريخ 3 نوفمبر 2018 .
↑ "مواصفات واجهة وحدة تحكم منفذ USB من النوع C | USB-IF" . www.usb.org . مؤرشف من الأصل بتاريخ 3 نوفمبر 2018. تم الاطلاع عليه بتاريخ 3 نوفمبر 2018 .
↑ "IEC 62680-1-4:2018 | متجر IEC الإلكتروني" . webstore.iec.ch . مؤرشف من الأصل بتاريخ 2022-05-01 . تم الاطلاع عليه بتاريخ 2018-11-03 .
↑ شيلوف، أنطون. "مؤسسة USB-IF تنشر مواصفات الصوت عبر منفذ USB من النوع C" . مؤرشف من الأصل بتاريخ 9 ديسمبر 2018. تم الاطلاع عليه بتاريخ 3 نوفمبر 2018 .
↑ مواصفات كابل وموصل ناقل التسلسل العالمي من النوع C الإصدار 1.3 (14 يوليو 2017)، القسم 4.5.2، الصفحة 144.
↑ كونينغهام، أندرو (9 يناير 2015). "USB 3.1 وType-C: التقنيات الوحيدة في معرض الإلكترونيات الاستهلاكية التي سيستخدمها الجميع | آرس تكنيكا المملكة المتحدة" . ArsTechnica.co.uk . مؤرشف من الأصل بتاريخ 18 يونيو 2015. تم الاطلاع عليه بتاريخ 18 يونيو 2015 .
1 2 3 "Thunderbolt 3 – منفذ USB-C متعدد الاستخدامات | مجتمع تقنية Thunderbolt" . Thunderbolttechnology.net. مؤرشف من الأصل بتاريخ 5 سبتمبر 2015. تم الاطلاع عليه بتاريخ 18 يونيو 2015 .
↑ "منفذ واحد يتفوق على الجميع: Thunderbolt 3 و USB Type-C يتحدان" . مؤرشف من الأصل بتاريخ 2015-06-02 . تم الاطلاع عليه بتاريخ 2015-06-02 .
↑ «تقنية Thunderbolt 3 أسرع بمرتين وتستخدم منفذ USB-C قابل للعكس» . 2015-06-02. مؤرشف من الأصل في 2015-06-03 . تم الاطلاع عليه في 2015-06-02 .
١ ٢ أنتوني، سيباستيان (٢٠١٥-٠٦-٠٢). "تقنية Thunderbolt 3 تدعم موصل USB Type-C، وتضاعف عرض النطاق الترددي إلى ٤٠ جيجابت في الثانية" . Ars Technica UK . مؤرشف من الأصل في ٢٠١٥-٠٦-٠٣ . تم الاطلاع عليه في ٢٠١٥-٠٦-٠٢ .
١ ٢ "VESA تُضيف منفذ DisplayPort إلى موصل USB Type-C الجديد" . DisplayPort. ٢٠١٤-٠٩-٢٢. مؤرشف من الأصل في ٢٠١٥-١٠-٠٥ . تم الاطلاع عليه في ٢٠١٥-٠٦-١٨ .
1 2 3 "الوضع البديل لمنفذ العرض على USB-C - نظرة عامة فنية" (ملف PDF) . usb.org . USB-IF. 2016-10-20. مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 2016-12-20.
↑ «أصدرت VESA مواصفات محدّثة لوضع DisplayPort البديل لتحسين أداء DisplayPort 2.0 لأجهزة USB4 وأجهزة USB Type-C الجديدة» . VESA - معايير واجهة صناعة الشاشات . 29 أبريل 2020. مؤرشف من الأصل في 23 نوفمبر 2021. تم الاطلاع عليه في 1 أكتوبر 2020 .
↑ "MHL – وسّع آفاقك" . MHLTech.org . مؤرشف من الأصل بتاريخ 2015-10-02 . تم الاطلاع عليه بتاريخ 2015-06-18 .
↑ "تصميم مرجعي لوضع MHL البديل لتقنية superMHL عبر منفذ USB Type-C" . AnandTech.com . 15 مارس 2016. مؤرشف من الأصل بتاريخ 4 يونيو 2017. تم الاطلاع عليه بتاريخ 18 يونيو 2015 .
↑ "MHL تُصدر وضعًا بديلًا لموصل USB Type-C الجديد" . MHLTech.org . 17 نوفمبر 2014. مؤرشف من الأصل بتاريخ 29 نوفمبر 2014. تم الاطلاع عليه بتاريخ 18 يونيو 2015 .
↑ "وضع MHL البديل عبر منفذ USB Type-C لدعم superMHL" . www.mhltech.org . 2015-01-06. مؤرشف من الأصل بتاريخ 2016-11-15 . تم الاطلاع عليه بتاريخ 2016-11-15 .
↑ "وضع MHL البديل: تحسين نقل الفيديو للمستهلكين" (ملف PDF) . usb.org . MHL, LLC. 18-11-2015. مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 14-09-2016.
↑ «بيان صحفي من HDMI: HDMI تُصدر وضعًا بديلًا لموصل USB Type-C» . hdmi.org . مؤرشف من الأصل بتاريخ 24 ديسمبر 2018. تم الاطلاع عليه بتاريخ 10 سبتمبر 2016 .
1 2 "HDMI LLC – HDMI عبر USB Type-C" (ملف PDF) . usb.org . HDMI LLC. 2016-10-20. مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 2017-02-18.
↑ "الإعلان عن وضع HDMI البديل لمنفذ USB Type-C" . anandtech.com . مؤرشف من الأصل بتاريخ 15 سبتمبر 2016. تم الاطلاع عليه بتاريخ 10 سبتمبر 2016 .
↑ «معيار جديد سيُمكّن أجهزة USB-C من الاتصال بمنفذ HDMI» . neowin.net . مؤرشف من الأصل بتاريخ 24-09-2016 . تم الاطلاع عليه بتاريخ 10-09-2016 .
↑ "وضع HDMI البديل لموصل USB من النوع C" . hdmi.org . مؤرشف من الأصل بتاريخ 19-09-2016 . تم الاطلاع عليه بتاريخ 10-09-2016 .
↑ «إطلاق معيار صناعي مفتوح جديد لربط نظارات الواقع الافتراضي من الجيل التالي بأجهزة الكمبيوتر والأجهزة الأخرى» . غرفة أخبار GlobeNewswire (بيان صحفي). ١٧ يوليو ٢٠١٨. مؤرشف من الأصل في ٢٠ فبراير ٢٠١٩. تم الاطلاع عليه في ١٢ مارس ٢٠١٩ .
↑ سميث، رايان (17 يوليو 2018). "الإعلان عن وضع VirtualLink USB-C البديل: موصل موحد لسماعات الواقع الافتراضي" . AnandTech . مؤرشف من الأصل في 21 أغسطس 2018. تم الاطلاع عليه في 21 أغسطس 2018 .
↑ " [ 802.3_DIALOG ] وضع إيثرنت USB-C البديل" . IEEE. 2015-03-26. مؤرشف من الأصل في 2016-10-03 . تم الاطلاع عليه في 2015-11-06 .
↑ "Thunderbolt – منفذ USB-C الذي يقوم بكل شيء" . مؤرشف من الأصل بتاريخ 10 سبتمبر 2022. تم الاطلاع عليه بتاريخ 17 يناير 2021 .
↑ "موجز تقني: Thunderbolt 3" (ملف PDF) . 21-09-2018. مؤرشف (ملف PDF) من الأصل بتاريخ 24-12-2018 . تم الاطلاع عليه بتاريخ 20-09-2018 .
↑ "Node Pro" . AKiTiO . 2018-09-21. مؤرشف من الأصل في 2018-09-21 . تم الاطلاع عليه في 2018-09-20 .
↑ وضع VESA DisplayPort البديل لمعيار USB Type-C، ملخص الميزات ، 22 سبتمبر 2014، تم الوصول إليه عبر الإنترنت في 26 يوليو 2025.
↑ «أصدرت VESA مواصفات محدّثة لوضع DisplayPort البديل لتحسين أداء DisplayPort 2.0 لأجهزة USB4 وأجهزة USB Type-C الجديدة» . VESA . 29 أبريل 2020. مؤرشف من الأصل في 23 نوفمبر 2021. تم الاطلاع عليه في 9 أغسطس 2021 .
↑ معرض الإلكترونيات الاستهلاكية 2023 | زوال تقنية HDMI عبر منفذ USB-C (الوضع البديل) وزيادة الطاقة في الكابلات ، أندرياس سيبايانغ (ترجمة: تشيوي (بيتر) تشوانغ)، نوت بوك تشيك، 11 يناير 2023. تم الاطلاع عليه عبر الإنترنت في 26 يوليو 2025.
↑ "إرشادات استخدام شعار USB" (ملف PDF) . usb.org . USB-IF. 11-03-2016. مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 20-12-2016.
↑ "كابل CalDigit USB-C" . 21-09-2018. مؤرشف من الأصل في 21-09-2018 . تم الاطلاع عليه في 21-09-2018 .
↑ "VESA تُضيف منفذ DisplayPort إلى موصل USB Type-C الجديد" . www.vesa.org . مؤرشف من الأصل بتاريخ 2017-02-02 . تم الاطلاع عليه بتاريخ 2016-12-11 .
↑ "مقاومات الإنهاء المطلوبة لموصل USB من النوع C - KBA97180" . 17-04-2015. مؤرشف من الأصل في 19-07-2019 . تم الاطلاع عليه في 19-07-2019 .
↑ "شاحن USB (توصيل الطاقة عبر USB) | USB-IF" .
↑ مواصفات كابل وموصل ناقل التسلسل العالمي من النوع C، المراجعة 1.3 (14 يوليو 2017)، القسم 2.4، الصفحة 26.
↑ مواصفات كابل وموصل ناقل التسلسل العالمي من النوع C، المراجعة 1.3 (14 يوليو 2017)، القسم 5.1.2، الصفحة 203.
↑ مواصفات كابل وموصل ناقل التسلسل العالمي من النوع C، المراجعة 1.3 (14 يوليو 2017)، القسم أ، الصفحة 213.
↑ "أندرويد - مارشميلو" . مؤرشف من الأصل بتاريخ 2019-06-09 . تم الاطلاع عليه بتاريخ 2015-10-12 .
↑ "اشحن جهاز Chromebook Pixel الخاص بك (2015)" . مؤرشف من الأصل بتاريخ 11 يوليو 2019. تم الاطلاع عليه بتاريخ 31 أكتوبر 2015 .
↑ "ملاحظات إصدار FreeBSD 8.2" . www.freebsd.org . 22 أبريل 2011. مؤرشف من الأصل في 17 فبراير 2018. تم الاطلاع عليه في 5 فبراير 2018 .
↑ "إصدار NetBSD 7.2" . مؤرشف من الأصل بتاريخ 15 يناير 2019. تم الاطلاع عليه بتاريخ 14 يناير 2019 .
↑ "OpenBSD 5.7" . مؤرشف من الأصل بتاريخ 27-09-2018 . تم الاطلاع عليه بتاريخ 27-06-2019 .
↑ "استخدام منفذ USB-C والمحولات على جهاز MacBook (Retina، 12 بوصة، أوائل 2015) - دعم Apple" . Support.Apple.com . 28 مايو 2015. مؤرشف من الأصل في 19 سبتمبر 2015. تم الاطلاع عليه في 18 يونيو 2015 .
↑ مايكروسوفت . "تحديث لدعم لوحات الإعلانات USB Type-C، وذاكرة Kingston المحمولة تُعرَض بشكل غير صحيح في نظام ويندوز" . مؤرشف من الأصل بتاريخ 10 ديسمبر 2015. تم الاطلاع عليه بتاريخ 8 ديسمبر 2015 .
↑ مايكروسوفت . "دعم ويندوز لموصلات USB من النوع C" . مايكروسوفت MSDN . مؤرشف من الأصل بتاريخ 24-06-2017 . تم الاطلاع عليه بتاريخ 30-09-2015 .
↑ "بنية حزمة برامج تشغيل USB ثنائية الدور - برامج تشغيل ويندوز" . docs.microsoft.com . مؤرشف من الأصل بتاريخ 1 نوفمبر 2018. تم الاطلاع عليه بتاريخ 21 يونيو 2019 .
↑ بيرك، ستيف (25 مارس 2019). "لماذا لا يُستخدم منفذ USB 3.1 من النوع C في المزيد من حافظات وكابلات الكمبيوتر؟ جولة في مصنع دونغقوان، الصين" . جيمرز نيكسس . مؤرشف من الأصل في 26 يونيو 2019. تم الاطلاع عليه في 26 يونيو 2019 .
↑ "DisplayPort عبر USB-C" . DisplayPort . مؤرشف من الأصل بتاريخ 27-11-2019 . تم الاطلاع عليه بتاريخ 28-10-2019 .
↑ ميلز، كريس (16 نوفمبر 2015). "مهندس في جوجل يُشهّر علنًا بكابلات USB-C الرديئة" . مؤرشف من الأصل بتاريخ 24 أكتوبر 2017. تم الاطلاع عليه بتاريخ 23 أكتوبر 2017 .
↑ أوبام، كوامي (5 نوفمبر 2015). "مهندس من جوجل يختبر كابلات USB من النوع C لتوفير عناء الاختبار عليك" . ذا فيرج . مؤرشف من الأصل بتاريخ 24 أكتوبر 2017. تم الاطلاع عليه بتاريخ 23 أكتوبر 2017 .
↑ «احذر من شراء كابلات USB-C عبر الإنترنت» . تكنوبافالو . ١٦ نوفمبر ٢٠١٥. مؤرشف من الأصل في ١٦ ديسمبر ٢٠١٩. تم الاطلاع عليه في ١٦ ديسمبر ٢٠١٩ .
↑ بون، ديتر (4 فبراير 2016). "أجهزة الكمبيوتر المحمولة تتلف بسبب كابلات USB-C الرخيصة" . ذا فيرج . مؤرشف من الأصل في 24 أكتوبر 2017. تم الاطلاع عليه في 23 أكتوبر 2017 .
↑ مواصفات كابل وموصل ناقل التسلسل العالمي من النوع C، المراجعة 1.1 (3 أبريل 2015)، الصفحة 60، الجدول 3-13، الملاحظة 1.
↑ ليسوينغ، كيف (5 نوفمبر 2015). "مهندس من جوجل يستعرض كابلات USB معيبة على أمازون - مجلة فورتشن" . مجلة فورتشن . مؤرشف من الأصل بتاريخ 2 مايو 2017. تم الاطلاع عليه بتاريخ 8 نوفمبر 2015 .
↑ "ردًا على مناقشات كابل Type-C" . مجتمع OnePlus . مؤرشف من الأصل بتاريخ 16 ديسمبر 2019. تم الاطلاع عليه بتاريخ 16 ديسمبر 2019 .
↑ "حماية منفذ Type-C من نوع TCPP01-M12" (ملف PDF) . مؤرشف (ملف PDF) من الأصل بتاريخ 2019-12-03 . تم الاطلاع عليه بتاريخ 2019-12-03 .
↑ "صوت USB-C: كل ما تحتاج لمعرفته" . Android Central . 2018-05-02. مؤرشف من الأصل في 2019-02-24 . تم الاطلاع عليه في 2019-02-24 .
↑ "أعيدوا منفذ سماعة الرأس: لماذا لا يزال الصوت عبر منفذ USB-C لا يعمل؟" . PCWorld . 10 سبتمبر 2018. مؤرشف من الأصل في 2 مارس 2019. تم الاطلاع عليه في 12 مارس 2019 .
↑ تي، نيك (26 فبراير 2015). "يدعم نظام أندرويد 5.0 لولي بوب أجهزة الصوت الرقمية التناظرية عبر منفذ USB، إليكم تجربتنا العملية" . فون أرينا . مؤرشف من الأصل بتاريخ 25 فبراير 2019. تم الاطلاع عليه بتاريخ 25 فبراير 2019 .
↑ شون، بن (1 نوفمبر 2018). "تجربة عملية: محول سماعات الرأس الجديد من آبل بمنفذ USB-C هو الخيار الأرخص للصوت التناظري على هواتف بيكسل" . مؤرشف من الأصل بتاريخ 25 فبراير 2019. تم الاطلاع عليه بتاريخ 25 فبراير 2019 .
↑ «مهندس من جوجل يحذر من عدم توافق منفذ USB-C مع تقنية الشحن السريع من كوالكوم - إكستريم تك» . 25 أبريل 2016. مؤرشف من الأصل بتاريخ 26 أكتوبر 2017. تم الاطلاع عليه بتاريخ 23 أكتوبر 2017 .
↑ «كوالكوم تقول إنه لا بأس من الشحن السريع لهاتفك عبر منفذ USB-C» . إنجادجيت . ٢٥ أبريل ٢٠١٦. مؤرشف من الأصل في ٢٤ أكتوبر ٢٠١٧. تم الاطلاع عليه في ٢٣ أكتوبر ٢٠١٧ .
↑ "تقنية الشحن السريع كوالكوم 4: خمس دقائق من الشحن تكفي لخمس ساعات من عمر البطارية" . كوالكوم . 17 نوفمبر 2016. مؤرشف من الأصل بتاريخ 24 أكتوبر 2017. تم الاطلاع عليه بتاريخ 23 أكتوبر 2017 .
↑ «أبل تعارض خطط الاتحاد الأوروبي لإنشاء منفذ شحن موحد لجميع الأجهزة» . صحيفة الغارديان . ٢٣ سبتمبر ٢٠٢١. مؤرشف من الأصل في ١٨ أكتوبر ٢٠٢١. تم الاطلاع عليه في ١٩ أكتوبر ٢٠٢١ .
↑ بيلتييه، إليان (23 سبتمبر 2021). "في انتكاسة لشركة آبل، يسعى الاتحاد الأوروبي إلى شاحن موحد لجميع الهواتف" . صحيفة نيويورك تايمز . مؤرشف من الأصل في 10 سبتمبر 2022. تم الاطلاع عليه في 19 أكتوبر 2021 .
↑ "حل شحن موحد للجميع" . السوق الداخلية والصناعة وريادة الأعمال والشركات الصغيرة والمتوسطة - المفوضية الأوروبية . 5 يوليو 2016. مؤرشف من الأصل في 19 أكتوبر 2021. تم الاطلاع عليه في 19 أكتوبر 2021 .
↑ رايلي، دنكان (4 أكتوبر 2022). "البرلمان الأوروبي يصوّت لإلزام جميع الأجهزة المحمولة باستخدام شحن USB-C" . سيليكون أنجل . تاريخ الاسترجاع: 6 أكتوبر 2022 .
↑ «شاحن موحد للأجهزة المحمولة طال انتظاره سيصبح حقيقة واقعة في عام 2024» . أخبار البرلمان الأوروبي . البرلمان الأوروبي . 4 أكتوبر 2022. تاريخ الاطلاع: 6 أكتوبر 2022 .
↑ بورتر، جون (4 أكتوبر 2022). "متى سيُجبر الآيفون على استخدام منفذ USB-C؟" . ذا فيرج . ذا فيرج . تم الاطلاع عليه بتاريخ 6 أكتوبر 2022 .
↑ وارن، توم (4 أكتوبر 2022). "أول هاتف آيفون بمنفذ USB-C متوفر الآن بفضل تعديل" . ذا فيرج . ذا فيرج . تم الاطلاع عليه بتاريخ 12 أكتوبر 2021 .
↑ "قواعد الشاحن الموحد في الاتحاد الأوروبي: اشحن جميع أجهزتك بشاحن واحد - المفوضية الأوروبية" . commission.europa.eu . تم الاطلاع عليه بتاريخ 11 مايو 2026 .
↑ كرويت، سينثيا (27-12-2024). "قواعد الاتحاد الأوروبي الجديدة بشأن شواحن USB-C الشائعة للأجهزة الإلكترونية تدخل حيز التنفيذ" . يورونيوز.
↑ شيلوف، أنطون. "تقنية مصادقة USB-C لتقييد استخدام ملحقات وكابلات USB-C غير المعتمدة" . AnandTech . مؤرشف من الأصل بتاريخ 14 أبريل 2016. تم الاطلاع عليه بتاريخ 12 يونيو 2022 .
↑ هوليستر، شون (2022-06-06). "ستجعل آبل ملحقات USB-C تطلب إذنك لنقل البيانات" . ذا فيرج . تم الاسترجاع في 2022-06-12 .
↑ لي، أبنر (2019-01-02). "برنامج مصادقة USB-C قد يسمح لمصنعي المعدات الأصلية بفرض قيود على شواحن USB "غير المتوافقة" . 9to5Google . تم الاطلاع عليه بتاريخ 2022-06-12 .

روابط خارجية

تم تضمين مواصفات كابل وموصل ناقل التسلسل العالمي من النوع C في مجموعة من مستندات USB التي يمكن تنزيلها من USB.org .
مقدمة عن منفذ USB من النوع C ، بقلم أندرو روجرز، شركة مايكروشيب تكنولوجي ، 2015

[dp2.0-receptacle-32] في كابلات USB-C، يتم توصيل زوج واحد فقط من أزواج التوصيل التفاضلية الخاصة بالوصلات غير فائقة السرعة. لذلك ، يكون زوجا الدبابيس A6/A7 أو B6/B7 في المقبس فقط نشطين للوصلات غير فائقة السرعة.

[33] لا تتضمن كابلات USB 2.0 من النوع C أسلاكًا لاستخدام SuperSpeed أو النطاق الجانبي.

[merge_gnd_shield-34] 1 2 3 4 يجب توصيل جميع أسلاك التأريض (GND) والغطاء الواقي معًا

[merge_VBUS-35] 1 2 يجب توصيلجميع_{أسلاك ناقل V معًا}

[36] يجب عدم مرور كابل VCONN من طرف إلى طرف عبر الكابل. يجب استخدام طريقة عزل مناسبة. يمكن أيضًا توصيله مباشرةً بالمقابس من كلا الطرفين دون سلك توصيل بينهما. توجد استثناءات في الحالات التي يكون فيها سلك USB-C متصلاً مباشرةً بجهاز من أحد طرفيه، مما يسمح بتزويد هذه الأجهزة بالطاقة عبر VCONN_._{وبالتالي} ، فإن المكون النشط داخل الكابل هو الذي يسمح بتجاوز قيد عدم السماح لكابلات USB-C بتغذيةالأجهزة المتصلة_{بالطاقة عبر VCONN .}

[dp2.0-cable-37] 1 2 يوجد زوج تفاضلي واحد فقط لبيانات غير فائقة السرعة في الكابل، وهو متصل بالموصلين A6 وA7. يجب ألا يكون الموصلان B6 وB7 موجودين في القابس.

[diffcol-38] 1 2 3 4 5 6 7 8 ألوان الأسلاك للأزواج التفاضلية غير إلزامية.

[74] يتوفر منفذ USB 2.0 وتقنية توصيل الطاقة عبر USB في جميع الأوقات باستخدام كابل من النوع C

[usb31shared-75] يمكن نقل USB 3.1 في وقت واحد عندما يتطلب عرض نطاق إشارة الفيديو مسارين أو أقل.

[tb3dp-76] 1 2 متوفر فقط في وضع Thunderbolt 3 DisplayPort

[77] كابلات Thunderbolt 3 السلبية بسرعة 40 جيجابت/ثانية ممكنة فقط بطول أقل من 0.8 متر بسبب قيود تقنية الكابلات الحالية.

[1] مواصفات كابل وموصل ناقل التسلسل العالمي من النوع C، المراجعة 1.3 (14 يوليو 2017)، تاريخ المراجعة، الصفحة 14.

[2] مواصفات كابل وموصل ناقل التسلسل العالمي من النوع C، المراجعة 1.3 (14 يوليو 2017)، تاريخ المراجعة، الصفحة 14.

[lightning-3] ١ ٢ ٣ "أبل ستُكمل انتقالها إلى منفذ USB-C لسماعات AirPods وغيرها من الملحقات بحلول عام ٢٠٢٥" . ١٧ سبتمبر ٢٠٢٣. مؤرشف من الأصل في ٩ يناير ٢٠٢٥. تم الاطلاع عليه في ٢١ سبتمبر ٢٠٢٣ .

[Promoter_Group-4] "مواصفات كابل وموصل ناقل USB التسلسلي العالمي من النوع C" (ملف PDF) . الإصدار 1.0. مجموعة مُروّجي USB 3.0. 11 أغسطس 2014. مؤرشف (ملف PDF) من النسخة الأصلية بتاريخ 13 فبراير 2025. تاريخ الاسترجاع: 26 فبراير 2025 .

[auto-5] "كابل وموصل USB من النوع C: إرشادات استخدام اللغة من USB-IF" (ملف PDF) . Usb.org. مؤرشف (PDF) من الأصل بتاريخ 2018-11-05 . تم الاطلاع عليه بتاريخ 2018-12-15 .

[extremetech-6] هروشكا، جويل (13 مارس 2015). "USB-C مقابل USB 3.1: ما الفرق؟" . إكستريم تك. مؤرشف من الأصل في 11 أبريل 2015. تم الاطلاع عليه في 9 أبريل 2015 .

[USB-C_HK2016-7] ١ ٢ ٣ ٤ "نظرة عامة على منفذ USB من النوع C" (ملف PDF) . usb.org . USB-IF. ٢٠١٦-١٠-٢٠. مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ ٢٠١٦-١٢-٢٠.

[8] "مواصفات كابل وموصل ناقل التسلسل العالمي من النوع C" (ملف PDF) . أغسطس 2019. ص 30. تم الاطلاع عليه بتاريخ 23-12-2023 .

[9] نجو، دونغ (26 أكتوبر 2016). "USB Type-C و Thunderbolt 3: منفذ واحد لتوصيلهما جميعًا" . CNET. مؤرشف من الأصل بتاريخ 11 مايو 2017. تم الاطلاع عليه بتاريخ 18 يونيو 2015 .

[anandtech-10] 1 2 هاوس، بريت (12 أغسطس 2014). "المواصفات النهائية لموصل USB من النوع C" . مؤرشف من الأصل بتاريخ 28 ديسمبر 2014. تم الاطلاع عليه بتاريخ 28 ديسمبر 2014 .

[11] "مواصفات كابل وموصل USB من النوع C" . منتدى مطوري USB. مؤرشف من الأصل بتاريخ 3 نوفمبر 2018. تم الاطلاع عليه بتاريخ 19 ديسمبر 2019 .

[USB_cert_2016-12] "الامتثال والشهادة لمعايير USB" (ملف PDF) . usb.org . USB-IF. 2016-10-20. مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 2016-12-20.

[13] "مخطط متطلبات العلامة التجارية لـ USB من USB-IF" (ملف PDF) . usb.org . تم الاطلاع عليه بتاريخ 15 أغسطس 2024 .

[14] "توصيل الطاقة عبر منفذ USB" . usb.org . ص 187، علامة تبويب 6.42، ص 190، علامة تبويب 6.43 . تم الاطلاع عليه بتاريخ 15 أغسطس 2024 .

[15] "تحويل المنتجات الحالية من USB 2.0 OTG إلى USB Type-C" (ملف PDF) . مؤرشف (PDF) من النسخة الأصلية بتاريخ 24-10-2017 . تم الاطلاع عليه بتاريخ 23-10-2017 .

[PD_HK2016-16] "تقنية توصيل الطاقة عبر منفذ USB" (ملف PDF) . usb.org . USB-IF. 2016-10-20. مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 2017-08-16 . تم الاطلاع عليه بتاريخ 2018-01-03 .

[USB_Type-C_C&CS_2.2-17] 1 2 "مواصفات كابل وموصل ناقل التسلسل العالمي من النوع C، الإصدار 2.2، أكتوبر 2022" . مؤرشف من الأصل بتاريخ 2023-10-02 . تم الاطلاع عليه بتاريخ 2023-10-04 .

[AAAM-deprecation-18] أرشيف مواصفات كابل وموصل USB Type-C® الإصدار 2.4 : ، صفحة27: جدول سجل المراجعات : السطر 2.3 – أكتوبر 2023 : إصدار جديد يهدف بشكل أساسي إلى إيقاف وضع ملحق محول الصوت واستبداله بوضع تخفيف التآكل الناتج عن السوائل، وتحديث تعريف وسلوكيات السعة المشتركة لشاحن متعدد المنافذ. […]USB Type‑C 2.4 Release 202410.zipUSB Type‑C Spec R2.4 - October 2024.pdf

[19] مواصفات كابل وموصل ناقل التسلسل العالمي من النوع C الإصدار 1.3 (14 يوليو 2017)، القسم أ.1، الصفحة 213.

[20] "ج. الصوت الرقمي عبر منفذ USB من النوع C". مواصفات كابل وموصل USB من النوع C® (تقرير). الإصدار 2.4. منتدى مطوري USB. 28-10-2024. ص 378. تاريخ الاطلاع: 21-08-2025 .

[21] "مواصفات USB Type-C الإصدار 1.1" (ملف PDF) . GitHub . 13 يوليو 2015. مؤرشف (ملف PDF) من الأصل بتاريخ 11 يوليو 2019. تم الاطلاع عليه بتاريخ 3 نوفمبر 2018 .

[22] "وثيقة امتثال موصلات وكابلات USB من النوع C، الإصدار 1.2 | USB-IF" . usb.org . مؤرشف من الأصل بتاريخ 19 مارس 2020. تم الاطلاع عليه بتاريخ 2 مايو 2019 .

[auto1-23] 1 2 "مواصفات كابل وموصل USB من النوع C، الإصدار 1.4، 29 مارس 2019" (ملف PDF) . مؤرشف (PDF) من الأصل بتاريخ 20 مارس 2020. تم الاطلاع عليه بتاريخ 20 مارس 2020 .

[24] "مواصفات كابل وموصل ناقل التسلسل العالمي من النوع C، 21 سبتمبر 2019" (ملف PDF) . مؤرشف (ملف PDF) من الأصل بتاريخ 14 سبتمبر 2019. تم الاطلاع عليه بتاريخ 21 سبتمبر 2019 .

[25] "مواصفات كابل وموصل USB من النوع C، الإصدار 2.1، مايو 2021" . مؤرشف من الأصل بتاريخ 27-05-2021 . تم الاطلاع عليه بتاريخ 27-05-2021 .

[Type-C_Spec_2.3-26] "مواصفات كابل وموصل ناقل USB التسلسلي العالمي من النوع C" . منتدى مطوري USB . 2.3. أكتوبر 2023. مؤرشف من الأصل بتاريخ 9 أكتوبر 2024. تم الاطلاع عليه بتاريخ 23 يونيو 2025 .

[Type-C_Spec_2.4-27] "مواصفات كابل وموصل ناقل USB التسلسلي العالمي من النوع C" . منتدى مطوري USB . 2.4. أكتوبر 2024. مؤرشف من الأصل بتاريخ 21 ديسمبر 2024. تم الاطلاع عليه بتاريخ 28 فبراير 2025 .

[28] «اللجنة الكهروتقنية الدولية تتبنى رسميًا مواصفات USB Type-C وUSB Power Delivery وUSB 3.1» (بيان صحفي). ١٣ يوليو ٢٠١٦. مؤرشف من الأصل بتاريخ ٣٠ يناير ٢٠٢١. تم الاطلاع عليه بتاريخ ١٠ سبتمبر ٢٠٢٢ .

[29] "IEC 62680-1-3:2016 | متجر IEC الإلكتروني | الطاقة، الوسائط المتعددة، الكابلات، USB، LVDC" . webstore.iec.ch . مؤرشف من الأصل بتاريخ 4 نوفمبر 2018. تم الاطلاع عليه بتاريخ 3 نوفمبر 2018 .

[30] "IEC 62680-1-3:2017 | متجر IEC الإلكتروني | الطاقة، الوسائط المتعددة، الكابلات، USB، LVDC" . webstore.iec.ch . مؤرشف من الأصل بتاريخ 4 نوفمبر 2018. تم الاطلاع عليه بتاريخ 3 نوفمبر 2018 .

[31] "IEC 62680-1-3:2018 | متجر IEC الإلكتروني | الطاقة، الوسائط المتعددة، الكابلات، USB، LVDC" . webstore.iec.ch . مؤرشف من الأصل بتاريخ 2022-05-01 . تم الاطلاع عليه بتاريخ 2018-11-03 .

[39] "مواصفات موصل القفل من النوع C لمنفذ USB | USB-IF" . www.usb.org . مؤرشف من الأصل بتاريخ 3 نوفمبر 2018. تم الاطلاع عليه بتاريخ 3 نوفمبر 2018 .

[40] "مواصفات واجهة وحدة تحكم منفذ USB من النوع C | USB-IF" . www.usb.org . مؤرشف من الأصل بتاريخ 3 نوفمبر 2018. تم الاطلاع عليه بتاريخ 3 نوفمبر 2018 .

[41] "IEC 62680-1-4:2018 | متجر IEC الإلكتروني" . webstore.iec.ch . مؤرشف من الأصل بتاريخ 2022-05-01 . تم الاطلاع عليه بتاريخ 2018-11-03 .

[42] شيلوف، أنطون. "مؤسسة USB-IF تنشر مواصفات الصوت عبر منفذ USB من النوع C" . مؤرشف من الأصل بتاريخ 9 ديسمبر 2018. تم الاطلاع عليه بتاريخ 3 نوفمبر 2018 .

[43] مواصفات كابل وموصل ناقل التسلسل العالمي من النوع C الإصدار 1.3 (14 يوليو 2017)، القسم 4.5.2، الصفحة 144.

[44] كونينغهام، أندرو (9 يناير 2015). "USB 3.1 وType-C: التقنيات الوحيدة في معرض الإلكترونيات الاستهلاكية التي سيستخدمها الجميع | آرس تكنيكا المملكة المتحدة" . ArsTechnica.co.uk . مؤرشف من الأصل بتاريخ 18 يونيو 2015. تم الاطلاع عليه بتاريخ 18 يونيو 2015 .

[:0-45] 1 2 3 "Thunderbolt 3 – منفذ USB-C متعدد الاستخدامات | مجتمع تقنية Thunderbolt" . Thunderbolttechnology.net. مؤرشف من الأصل بتاريخ 5 سبتمبر 2015. تم الاطلاع عليه بتاريخ 18 يونيو 2015 .

[46] "منفذ واحد يتفوق على الجميع: Thunderbolt 3 و USB Type-C يتحدان" . مؤرشف من الأصل بتاريخ 2015-06-02 . تم الاطلاع عليه بتاريخ 2015-06-02 .

[47] «تقنية Thunderbolt 3 أسرع بمرتين وتستخدم منفذ USB-C قابل للعكس» . 2015-06-02. مؤرشف من الأصل في 2015-06-03 . تم الاطلاع عليه في 2015-06-02 .

[TB3_Type-C-48] ١ ٢ أنتوني، سيباستيان (٢٠١٥-٠٦-٠٢). "تقنية Thunderbolt 3 تدعم موصل USB Type-C، وتضاعف عرض النطاق الترددي إلى ٤٠ جيجابت في الثانية" . Ars Technica UK . مؤرشف من الأصل في ٢٠١٥-٠٦-٠٣ . تم الاطلاع عليه في ٢٠١٥-٠٦-٠٢ .

[vesa-type-c-49] ١ ٢ "VESA تُضيف منفذ DisplayPort إلى موصل USB Type-C الجديد" . DisplayPort. ٢٠١٤-٠٩-٢٢. مؤرشف من الأصل في ٢٠١٥-١٠-٠٥ . تم الاطلاع عليه في ٢٠١٥-٠٦-١٨ .

[:2-50] 1 2 3 "الوضع البديل لمنفذ العرض على USB-C - نظرة عامة فنية" (ملف PDF) . usb.org . USB-IF. 2016-10-20. مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 2016-12-20.

[vesa-2-type-c-51] «أصدرت VESA مواصفات محدّثة لوضع DisplayPort البديل لتحسين أداء DisplayPort 2.0 لأجهزة USB4 وأجهزة USB Type-C الجديدة» . VESA - معايير واجهة صناعة الشاشات . 29 أبريل 2020. مؤرشف من الأصل في 23 نوفمبر 2021. تم الاطلاع عليه في 1 أكتوبر 2020 .

[52] "MHL – وسّع آفاقك" . MHLTech.org . مؤرشف من الأصل بتاريخ 2015-10-02 . تم الاطلاع عليه بتاريخ 2015-06-18 .

[TypeC-DP1.3-53] "تصميم مرجعي لوضع MHL البديل لتقنية superMHL عبر منفذ USB Type-C" . AnandTech.com . 15 مارس 2016. مؤرشف من الأصل بتاريخ 4 يونيو 2017. تم الاطلاع عليه بتاريخ 18 يونيو 2015 .

[54] "MHL تُصدر وضعًا بديلًا لموصل USB Type-C الجديد" . MHLTech.org . 17 نوفمبر 2014. مؤرشف من الأصل بتاريخ 29 نوفمبر 2014. تم الاطلاع عليه بتاريخ 18 يونيو 2015 .

[55] "وضع MHL البديل عبر منفذ USB Type-C لدعم superMHL" . www.mhltech.org . 2015-01-06. مؤرشف من الأصل بتاريخ 2016-11-15 . تم الاطلاع عليه بتاريخ 2016-11-15 .

[:3-56] "وضع MHL البديل: تحسين نقل الفيديو للمستهلكين" (ملف PDF) . usb.org . MHL, LLC. 18-11-2015. مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 14-09-2016.

[57] «بيان صحفي من HDMI: HDMI تُصدر وضعًا بديلًا لموصل USB Type-C» . hdmi.org . مؤرشف من الأصل بتاريخ 24 ديسمبر 2018. تم الاطلاع عليه بتاريخ 10 سبتمبر 2016 .

[:1-58] 1 2 "HDMI LLC – HDMI عبر USB Type-C" (ملف PDF) . usb.org . HDMI LLC. 2016-10-20. مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 2017-02-18.

[59] "الإعلان عن وضع HDMI البديل لمنفذ USB Type-C" . anandtech.com . مؤرشف من الأصل بتاريخ 15 سبتمبر 2016. تم الاطلاع عليه بتاريخ 10 سبتمبر 2016 .

[60] «معيار جديد سيُمكّن أجهزة USB-C من الاتصال بمنفذ HDMI» . neowin.net . مؤرشف من الأصل بتاريخ 24-09-2016 . تم الاطلاع عليه بتاريخ 10-09-2016 .

[61] "وضع HDMI البديل لموصل USB من النوع C" . hdmi.org . مؤرشف من الأصل بتاريخ 19-09-2016 . تم الاطلاع عليه بتاريخ 10-09-2016 .

[62] «إطلاق معيار صناعي مفتوح جديد لربط نظارات الواقع الافتراضي من الجيل التالي بأجهزة الكمبيوتر والأجهزة الأخرى» . غرفة أخبار GlobeNewswire (بيان صحفي). ١٧ يوليو ٢٠١٨. مؤرشف من الأصل في ٢٠ فبراير ٢٠١٩. تم الاطلاع عليه في ١٢ مارس ٢٠١٩ .

[63] سميث، رايان (17 يوليو 2018). "الإعلان عن وضع VirtualLink USB-C البديل: موصل موحد لسماعات الواقع الافتراضي" . AnandTech . مؤرشف من الأصل في 21 أغسطس 2018. تم الاطلاع عليه في 21 أغسطس 2018 .

[64] " [ 802.3_DIALOG ] وضع إيثرنت USB-C البديل" . IEEE. 2015-03-26. مؤرشف من الأصل في 2016-10-03 . تم الاطلاع عليه في 2015-11-06 .

[65] "Thunderbolt – منفذ USB-C الذي يقوم بكل شيء" . مؤرشف من الأصل بتاريخ 10 سبتمبر 2022. تم الاطلاع عليه بتاريخ 17 يناير 2021 .

[66] "موجز تقني: Thunderbolt 3" (ملف PDF) . 21-09-2018. مؤرشف (ملف PDF) من الأصل بتاريخ 24-12-2018 . تم الاطلاع عليه بتاريخ 20-09-2018 .

[67] "Node Pro" . AKiTiO . 2018-09-21. مؤرشف من الأصل في 2018-09-21 . تم الاطلاع عليه في 2018-09-20 .

[68] وضع VESA DisplayPort البديل لمعيار USB Type-C، ملخص الميزات ، 22 سبتمبر 2014، تم الوصول إليه عبر الإنترنت في 26 يوليو 2025.

[69] «أصدرت VESA مواصفات محدّثة لوضع DisplayPort البديل لتحسين أداء DisplayPort 2.0 لأجهزة USB4 وأجهزة USB Type-C الجديدة» . VESA . 29 أبريل 2020. مؤرشف من الأصل في 23 نوفمبر 2021. تم الاطلاع عليه في 9 أغسطس 2021 .

[70] معرض الإلكترونيات الاستهلاكية 2023 | زوال تقنية HDMI عبر منفذ USB-C (الوضع البديل) وزيادة الطاقة في الكابلات ، أندرياس سيبايانغ (ترجمة: تشيوي (بيتر) تشوانغ)، نوت بوك تشيك، 11 يناير 2023. تم الاطلاع عليه عبر الإنترنت في 26 يوليو 2025.

[USB-IF_Logo-71] "إرشادات استخدام شعار USB" (ملف PDF) . usb.org . USB-IF. 11-03-2016. مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 20-12-2016.

[72] "كابل CalDigit USB-C" . 21-09-2018. مؤرشف من الأصل في 21-09-2018 . تم الاطلاع عليه في 21-09-2018 .

[73] "VESA تُضيف منفذ DisplayPort إلى موصل USB Type-C الجديد" . www.vesa.org . مؤرشف من الأصل بتاريخ 2017-02-02 . تم الاطلاع عليه بتاريخ 2016-12-11 .

[78] "مقاومات الإنهاء المطلوبة لموصل USB من النوع C - KBA97180" . 17-04-2015. مؤرشف من الأصل في 19-07-2019 . تم الاطلاع عليه في 19-07-2019 .

[79] "شاحن USB (توصيل الطاقة عبر USB) | USB-IF" .

[80] مواصفات كابل وموصل ناقل التسلسل العالمي من النوع C، المراجعة 1.3 (14 يوليو 2017)، القسم 2.4، الصفحة 26.

[81] مواصفات كابل وموصل ناقل التسلسل العالمي من النوع C، المراجعة 1.3 (14 يوليو 2017)، القسم 5.1.2، الصفحة 203.

[82] مواصفات كابل وموصل ناقل التسلسل العالمي من النوع C، المراجعة 1.3 (14 يوليو 2017)، القسم أ، الصفحة 213.

[83] "أندرويد - مارشميلو" . مؤرشف من الأصل بتاريخ 2019-06-09 . تم الاطلاع عليه بتاريخ 2015-10-12 .

[84] "اشحن جهاز Chromebook Pixel الخاص بك (2015)" . مؤرشف من الأصل بتاريخ 11 يوليو 2019. تم الاطلاع عليه بتاريخ 31 أكتوبر 2015 .

[85] "ملاحظات إصدار FreeBSD 8.2" . www.freebsd.org . 22 أبريل 2011. مؤرشف من الأصل في 17 فبراير 2018. تم الاطلاع عليه في 5 فبراير 2018 .

[86] "إصدار NetBSD 7.2" . مؤرشف من الأصل بتاريخ 15 يناير 2019. تم الاطلاع عليه بتاريخ 14 يناير 2019 .

[87] "OpenBSD 5.7" . مؤرشف من الأصل بتاريخ 27-09-2018 . تم الاطلاع عليه بتاريخ 27-06-2019 .

[88] "استخدام منفذ USB-C والمحولات على جهاز MacBook (Retina، 12 بوصة، أوائل 2015) - دعم Apple" . Support.Apple.com . 28 مايو 2015. مؤرشف من الأصل في 19 سبتمبر 2015. تم الاطلاع عليه في 18 يونيو 2015 .

[89] مايكروسوفت . "تحديث لدعم لوحات الإعلانات USB Type-C، وذاكرة Kingston المحمولة تُعرَض بشكل غير صحيح في نظام ويندوز" . مؤرشف من الأصل بتاريخ 10 ديسمبر 2015. تم الاطلاع عليه بتاريخ 8 ديسمبر 2015 .

[90] مايكروسوفت . "دعم ويندوز لموصلات USB من النوع C" . مايكروسوفت MSDN . مؤرشف من الأصل بتاريخ 24-06-2017 . تم الاطلاع عليه بتاريخ 30-09-2015 .

[91] "بنية حزمة برامج تشغيل USB ثنائية الدور - برامج تشغيل ويندوز" . docs.microsoft.com . مؤرشف من الأصل بتاريخ 1 نوفمبر 2018. تم الاطلاع عليه بتاريخ 21 يونيو 2019 .

[92] بيرك، ستيف (25 مارس 2019). "لماذا لا يُستخدم منفذ USB 3.1 من النوع C في المزيد من حافظات وكابلات الكمبيوتر؟ جولة في مصنع دونغقوان، الصين" . جيمرز نيكسس . مؤرشف من الأصل في 26 يونيو 2019. تم الاطلاع عليه في 26 يونيو 2019 .

[93] "DisplayPort عبر USB-C" . DisplayPort . مؤرشف من الأصل بتاريخ 27-11-2019 . تم الاطلاع عليه بتاريخ 28-10-2019 .

[94] ميلز، كريس (16 نوفمبر 2015). "مهندس في جوجل يُشهّر علنًا بكابلات USB-C الرديئة" . مؤرشف من الأصل بتاريخ 24 أكتوبر 2017. تم الاطلاع عليه بتاريخ 23 أكتوبر 2017 .

[95] أوبام، كوامي (5 نوفمبر 2015). "مهندس من جوجل يختبر كابلات USB من النوع C لتوفير عناء الاختبار عليك" . ذا فيرج . مؤرشف من الأصل بتاريخ 24 أكتوبر 2017. تم الاطلاع عليه بتاريخ 23 أكتوبر 2017 .

[96] «احذر من شراء كابلات USB-C عبر الإنترنت» . تكنوبافالو . ١٦ نوفمبر ٢٠١٥. مؤرشف من الأصل في ١٦ ديسمبر ٢٠١٩. تم الاطلاع عليه في ١٦ ديسمبر ٢٠١٩ .

[97] بون، ديتر (4 فبراير 2016). "أجهزة الكمبيوتر المحمولة تتلف بسبب كابلات USB-C الرخيصة" . ذا فيرج . مؤرشف من الأصل في 24 أكتوبر 2017. تم الاطلاع عليه في 23 أكتوبر 2017 .

[98] مواصفات كابل وموصل ناقل التسلسل العالمي من النوع C، المراجعة 1.1 (3 أبريل 2015)، الصفحة 60، الجدول 3-13، الملاحظة 1.

[99] ليسوينغ، كيف (5 نوفمبر 2015). "مهندس من جوجل يستعرض كابلات USB معيبة على أمازون - مجلة فورتشن" . مجلة فورتشن . مؤرشف من الأصل بتاريخ 2 مايو 2017. تم الاطلاع عليه بتاريخ 8 نوفمبر 2015 .

[100] "ردًا على مناقشات كابل Type-C" . مجتمع OnePlus . مؤرشف من الأصل بتاريخ 16 ديسمبر 2019. تم الاطلاع عليه بتاريخ 16 ديسمبر 2019 .

[101] "حماية منفذ Type-C من نوع TCPP01-M12" (ملف PDF) . مؤرشف (ملف PDF) من الأصل بتاريخ 2019-12-03 . تم الاطلاع عليه بتاريخ 2019-12-03 .

[102] "صوت USB-C: كل ما تحتاج لمعرفته" . Android Central . 2018-05-02. مؤرشف من الأصل في 2019-02-24 . تم الاطلاع عليه في 2019-02-24 .

[103] "أعيدوا منفذ سماعة الرأس: لماذا لا يزال الصوت عبر منفذ USB-C لا يعمل؟" . PCWorld . 10 سبتمبر 2018. مؤرشف من الأصل في 2 مارس 2019. تم الاطلاع عليه في 12 مارس 2019 .

[104] تي، نيك (26 فبراير 2015). "يدعم نظام أندرويد 5.0 لولي بوب أجهزة الصوت الرقمية التناظرية عبر منفذ USB، إليكم تجربتنا العملية" . فون أرينا . مؤرشف من الأصل بتاريخ 25 فبراير 2019. تم الاطلاع عليه بتاريخ 25 فبراير 2019 .

[105] شون، بن (1 نوفمبر 2018). "تجربة عملية: محول سماعات الرأس الجديد من آبل بمنفذ USB-C هو الخيار الأرخص للصوت التناظري على هواتف بيكسل" . مؤرشف من الأصل بتاريخ 25 فبراير 2019. تم الاطلاع عليه بتاريخ 25 فبراير 2019 .

[106] «مهندس من جوجل يحذر من عدم توافق منفذ USB-C مع تقنية الشحن السريع من كوالكوم - إكستريم تك» . 25 أبريل 2016. مؤرشف من الأصل بتاريخ 26 أكتوبر 2017. تم الاطلاع عليه بتاريخ 23 أكتوبر 2017 .

[107] «كوالكوم تقول إنه لا بأس من الشحن السريع لهاتفك عبر منفذ USB-C» . إنجادجيت . ٢٥ أبريل ٢٠١٦. مؤرشف من الأصل في ٢٤ أكتوبر ٢٠١٧. تم الاطلاع عليه في ٢٣ أكتوبر ٢٠١٧ .

[108] "تقنية الشحن السريع كوالكوم 4: خمس دقائق من الشحن تكفي لخمس ساعات من عمر البطارية" . كوالكوم . 17 نوفمبر 2016. مؤرشف من الأصل بتاريخ 24 أكتوبر 2017. تم الاطلاع عليه بتاريخ 23 أكتوبر 2017 .

[109] «أبل تعارض خطط الاتحاد الأوروبي لإنشاء منفذ شحن موحد لجميع الأجهزة» . صحيفة الغارديان . ٢٣ سبتمبر ٢٠٢١. مؤرشف من الأصل في ١٨ أكتوبر ٢٠٢١. تم الاطلاع عليه في ١٩ أكتوبر ٢٠٢١ .

[110] بيلتييه، إليان (23 سبتمبر 2021). "في انتكاسة لشركة آبل، يسعى الاتحاد الأوروبي إلى شاحن موحد لجميع الهواتف" . صحيفة نيويورك تايمز . مؤرشف من الأصل في 10 سبتمبر 2022. تم الاطلاع عليه في 19 أكتوبر 2021 .

[111] "حل شحن موحد للجميع" . السوق الداخلية والصناعة وريادة الأعمال والشركات الصغيرة والمتوسطة - المفوضية الأوروبية . 5 يوليو 2016. مؤرشف من الأصل في 19 أكتوبر 2021. تم الاطلاع عليه في 19 أكتوبر 2021 .

[112] رايلي، دنكان (4 أكتوبر 2022). "البرلمان الأوروبي يصوّت لإلزام جميع الأجهزة المحمولة باستخدام شحن USB-C" . سيليكون أنجل . تاريخ الاسترجاع: 6 أكتوبر 2022 .

[113] «شاحن موحد للأجهزة المحمولة طال انتظاره سيصبح حقيقة واقعة في عام 2024» . أخبار البرلمان الأوروبي . البرلمان الأوروبي . 4 أكتوبر 2022. تاريخ الاطلاع: 6 أكتوبر 2022 .

[114] بورتر، جون (4 أكتوبر 2022). "متى سيُجبر الآيفون على استخدام منفذ USB-C؟" . ذا فيرج . ذا فيرج . تم الاطلاع عليه بتاريخ 6 أكتوبر 2022 .

[115] وارن، توم (4 أكتوبر 2022). "أول هاتف آيفون بمنفذ USB-C متوفر الآن بفضل تعديل" . ذا فيرج . ذا فيرج . تم الاطلاع عليه بتاريخ 12 أكتوبر 2021 .

[116] "قواعد الشاحن الموحد في الاتحاد الأوروبي: اشحن جميع أجهزتك بشاحن واحد - المفوضية الأوروبية" . commission.europa.eu . تم الاطلاع عليه بتاريخ 11 مايو 2026 .

[117] كرويت، سينثيا (27-12-2024). "قواعد الاتحاد الأوروبي الجديدة بشأن شواحن USB-C الشائعة للأجهزة الإلكترونية تدخل حيز التنفيذ" . يورونيوز.

[118] شيلوف، أنطون. "تقنية مصادقة USB-C لتقييد استخدام ملحقات وكابلات USB-C غير المعتمدة" . AnandTech . مؤرشف من الأصل بتاريخ 14 أبريل 2016. تم الاطلاع عليه بتاريخ 12 يونيو 2022 .

[119] هوليستر، شون (2022-06-06). "ستجعل آبل ملحقات USB-C تطلب إذنك لنقل البيانات" . ذا فيرج . تم الاسترجاع في 2022-06-12 .

[120] لي، أبنر (2019-01-02). "برنامج مصادقة USB-C قد يسمح لمصنعي المعدات الأصلية بفرض قيود على شواحن USB "غير المتوافقة" . 9to5Google . تم الاطلاع عليه بتاريخ 2022-06-12 .

[ 3 ]

[

[ 5 ]

[ 6 ]

[ 7 ]

[ 8 ]

[ 9 ]

[ 10 ]

[ 11 ]

[ 12 ]

[ 13 ]

[ 14 ]

[ 15 ]

[

[ 17 ]

[ 18 ]

[

[ 20 ]

[ 21 ]

[ 22 ]

[ 23 ]

[ 24 ]

[

[ 26 ]

[ 27 ]

[ 28 ]

[ 29 ]

[ 30 ]

[ 31 ]

[ أ ]

[ أ ]

[ ب ]

[ ج ]

[ d ]

[ e ]

[ f ]

[ 32 ]

[ 33 ]

[

[ 35 ]

[ 36 ]

[ 37 ]

[ 39 ]

[ 40 ]

[

[ 42 ]

[ 44 ]

[ 45 ]

[ 46 ]

[ 47 ]

[ 48 ]

[ 50 ]

[ 52 ]

[ 53 ]

[ 54 ]

[ 55 ]

[ 56 ]

[ 57 ]

[ 58 ]

[ 59 ]

[ 60 ]

[ 61 ]

[ 62 ]

[ 63 ]

[

[

[ 66 ]

[ أ ]

[ ب ]

[ ج ]

[ د ]

[ 67 ]

[ 68 ]

[

[ 70 ]

[ 71 ]

[ 72 ]

[ 73 ]

[ 74 ]

[ 75 ]

[ 76 ]

[ 77 ]

[ 78 ]

[ 79 ]

[ 80 ]

[ 81 ]

[ 82 ]

[ 83 ]

[ 84 ]

[ 85 ]

[ 86 ]

[ 87 ]

[ 88 ]

[ 89 ]

[ 90 ]

[ 91 ]

[ 92 ]

[ 93 ]

[ 94 ]

[ 95 ]

اللغة	العربية (RTL)
روابط موسوعية	30 رابطاً
المصدر الأصلي	ويكيبيديا ↗
