ليزر انبعاث السطح ذو التجويف الرأسي

📅 آخر تحديث: ٢٤ يوليو ٢٠٢٦
✍️ نُشر في: ٢٤ يوليو ٢٠٢٦
📷 يحتوي على 2 صور
الموسوعة الحرة
رسم تخطيطي لبنية VCSEL بسيطة

يُعدّ ليزر الانبعاث السطحي ذو التجويف الرأسي ( VCSEL ) نوعًا من ثنائيات الليزر شبه الموصلة ، حيث ينبعث شعاع الليزر عموديًا من السطح العلوي، على عكس ليزرات أشباه الموصلات التقليدية ذات الانبعاث الحافي (وتُسمى أيضًا ليزرات المستوى ) التي تنبعث من أسطح مُشكّلة عن طريق فصل الشريحة الفردية من رقاقة السيليكون . تُستخدم ليزرات VCSEL في العديد من منتجات الليزر، بما في ذلك فئران الحاسوب ، واتصالات الألياف الضوئية ، وطابعات الليزر ، وتقنية التعرف على الوجه (Face ID )، [ 1 ] والنظارات الذكية . [ 2 ]

مزايا الإنتاج

تتميز عملية إنتاج ليزرات VCSEL بعدة مزايا مقارنةً بعملية إنتاج ليزرات الانبعاث الحافي. لا يمكن اختبار ليزرات الانبعاث الحافي إلا في نهاية عملية الإنتاج. فإذا لم يعمل ليزر الانبعاث الحافي بشكل صحيح، سواءً بسبب ضعف التوصيلات أو رداءة جودة نمو المادة، فإن وقت الإنتاج ومواد المعالجة يكونان قد أُهدرا. أما ليزرات VCSEL، فيمكن اختبارها في مراحل متعددة من العملية للتحقق من جودة المواد ومشاكل المعالجة. على سبيل المثال، إذا لم تُنظف الثقوب الموصلة ، وهي الوصلات الكهربائية بين طبقات الدائرة، تمامًا من المادة العازلة أثناء عملية الحفر، فإن عملية اختبار مؤقتة ستكشف أن الطبقة المعدنية العلوية لا تتصل بالطبقة المعدنية الأولية. إضافةً إلى ذلك، ولأن ليزرات VCSEL تُصدر شعاعها عموديًا على المنطقة النشطة لليزر، على عكس ليزرات الانبعاث الحافي التي تُصدر شعاعها موازيًا لها، فإنه يمكن معالجة عشرات الآلاف من ليزرات VCSEL في وقت واحد على رقاقة زرنيخيد الغاليوم بقطر ثلاث بوصات . وبالتالي، على الرغم من أن عملية إنتاج ليزرات VCSEL تتطلب عمالة ومواد أكثر، إلا أنه يمكن التحكم في الإنتاجية لتحقيق نتائج أكثر قابلية للتنبؤ وأعلى جودة. [ 3 ]

بناء

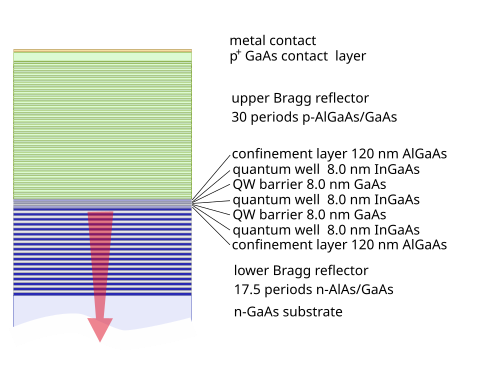

بنية جهاز VCSEL واقعية. هذا جهاز VCSEL ذو بئر كمومي متعدد باعث من الأسفل .

يتكون رنان الليزر من مرآتين عاكستين من نوع براغ الموزع (DBR) موازيتين لسطح الرقاقة، مع منطقة فعالة تتألف من بئر كمومي واحد أو أكثر لتوليد ضوء الليزر بينهما. تتكون مرآتا DBR المستويتان من طبقات ذات معاملات انكسار متناوبة عالية ومنخفضة. يبلغ سمك كل طبقة ربع طول موجة الليزر في المادة، مما ينتج عنه انعكاسية شدة تزيد عن 99%. تُعد المرايا ذات الانعكاسية العالية ضرورية في ليزرات VCSEL لموازنة الطول المحوري القصير لمنطقة التضخيم.

في ليزرات VCSEL الشائعة، تُطعّم المرآتان العلوية والسفلية بمواد من النوع p والنوع n على التوالي ، لتشكيل وصلة ثنائية . أما في البنى الأكثر تعقيدًا، فقد تُدمج مناطق النوع p والنوع n بين المرآتين، مما يتطلب عملية تصنيع أشباه موصلات أكثر تعقيدًا لتوصيل المنطقة النشطة كهربائيًا، ولكنه يُلغي فقد الطاقة الكهربائية في بنية DBR.

في التجارب المخبرية لأجهزة الليزر السطحي ذي الباعث الرأسي (VCSEL) باستخدام أنظمة مواد جديدة، يمكن ضخ المنطقة الفعالة بواسطة مصدر ضوئي خارجي ذي طول موجي أقصر ، وعادةً ما يكون ليزرًا آخر. يتيح ذلك إمكانية إثبات جدوى جهاز VCSEL دون الحاجة إلى مواجهة مشكلة إضافية تتمثل في تحقيق أداء كهربائي جيد؛ إلا أن هذه الأجهزة غير عملية لمعظم التطبيقات.

تعتمد ليزرات VCSEL ذات الأطوال الموجية من 650  نانومتر إلى 1300 نانومتر عادةً على رقائق زرنيخيد الغاليوم (GaAs) مع مرايا براغ الموزعة (DBRs ) المصنوعة من زرنيخيد الغاليوم وألومنيوم زرنيخيد الغاليوم ( AlₓGaₓAs ) . يُفضّل نظام GaAs–AlGaAs في تصنيع ليزرات VCSEL لأن ثابت الشبكة للمادة لا يتغير بشكل كبير مع تغير التركيب، مما يسمح بنمو طبقات متعددة متطابقة الشبكة على ركيزة GaAs. مع ذلك، يتغير معامل انكسار AlGaAs بشكل ملحوظ مع زيادة نسبة الألومنيوم، مما يقلل عدد الطبقات اللازمة لتكوين مرآة براغ فعالة مقارنةً بأنظمة المواد الأخرى. علاوة على ذلك، عند تركيزات عالية من الألومنيوم، يمكن تكوين أكسيد من AlGaAs، ويمكن استخدام هذا الأكسيد لتقييد التيار في ليزر VCSEL، مما يتيح تيارات عتبة منخفضة للغاية.

تتميز الطرق الرئيسية لتقييد التيار في ليزر VCSEL بنوعين: ليزر VCSEL المزروع بالأيونات وليزر VCSEL المؤكسد.

في أوائل التسعينيات، فضّلت شركات الاتصالات استخدام ليزرات VCSEL المزروعة بالأيونات. حيث تُزرع الأيونات (غالباً أيونات الهيدروجين، H+) في بنية الليزر في جميع أجزائه باستثناء فتحته، مما يؤدي إلى تدمير البنية الشبكية المحيطة بالفتحة، وبالتالي تثبيط مرور التيار. وفي منتصف التسعينيات، اتجهت الشركات نحو تقنية ليزرات VCSEL المؤكسدة. يُحصر التيار في ليزر VCSEL المؤكسد عن طريق أكسدة المادة المحيطة بفتحة الليزر. وتُعد طبقة الألومنيوم عالية المحتوى، التي تُنمى داخل بنية الليزر، هي الطبقة التي تُؤكسد. كما تستخدم ليزرات VCSEL المؤكسدة في كثير من الأحيان خطوة زراعة الأيونات في عملية الإنتاج. ونتيجة لذلك، يُحصر مسار التيار في ليزر VCSEL المؤكسد بواسطة زراعة الأيونات وفتحة الأكسيد.

واجهت تقنية VCSEL المؤكسدة في البداية مخاوف بشأن احتمالية انفصال فتحاتها نتيجةً للإجهاد والعيوب في طبقة الأكسدة. مع ذلك، وبعد إجراء العديد من الاختبارات، أثبتت موثوقية هذا الهيكل متانته. وكما ورد في إحدى الدراسات التي أجرتها شركة هيوليت باكارد على تقنية VCSEL المؤكسدة، "تُظهر نتائج الإجهاد أن طاقة التنشيط وعمر التآكل لتقنية VCSEL المؤكسدة مماثلة لتلك الخاصة بتقنية VCSEL المزروعة التي تُصدر نفس مقدار طاقة الخرج." [ 4 ] كما واجهت الصناعة مشكلة إنتاجية عند نقل تقنية VCSEL المؤكسدة من مرحلة البحث والتطوير إلى مرحلة الإنتاج. إذ كان معدل أكسدة طبقة الأكسيد يعتمد بشكل كبير على محتوى الألومنيوم. فأي اختلاف طفيف في نسبة الألومنيوم كان من شأنه أن يُغير معدل الأكسدة، مما قد يؤدي أحيانًا إلى فتحات إما كبيرة جدًا أو صغيرة جدًا بحيث لا تفي بمعايير المواصفات.

تمّ تطوير أجهزة تعمل بأطوال موجية أطول، من 1300  نانومتر إلى 2000 نانومتر، باستخدام منطقة فعّالة مصنوعة على الأقل من فوسفيد الإنديوم . أما ليزرات VCSEL التي تعمل بأطوال موجية أعلى، فهي لا تزال تجريبية وتُضخّ ضوئيًا في الغالب. وتُعدّ ليزرات VCSEL التي تعمل بطول موجي 1310 نانومتر مرغوبة نظرًا لانخفاض تشتت الألياف البصرية المصنوعة من السيليكا إلى أدنى حدّ في هذا النطاق الموجي.

أشكال خاصة

أجهزة متعددة المناطق النشطة (المعروفة أيضًا باسم ليزرات VCSEL ثنائية القطب المتتالية)
يسمح ذلك بقيم كفاءة كمية تفاضلية تتجاوز 100% من خلال إعادة تدوير حاملات الشحنة
ليزرات VCSEL ذات وصلات نفقية
باستخدام وصلة نفقية (n + p + )، يمكن بناء تكوين nn + p + -pin مفيد كهربائيًا والذي قد يؤثر أيضًا بشكل مفيد على العناصر الهيكلية الأخرى (على سبيل المثال في شكل وصلة نفقية مدفونة (BTJ)).
ليزرات VCSEL قابلة للضبط مع مرايا متحركة ميكانيكياً ( MEMS )
(إما عن طريق الضخ الضوئي [ 5 ] أو الضخ الكهربائي [ 6 ] [ 7 ] )
ليزر VCSEL ملتصق بالرقاقة أو ملتحم بالرقاقة
مزيج من مواد أشباه الموصلات التي يمكن تصنيعها باستخدام أنواع مختلفة من رقائق الركيزة [ 8 ]
ليزرات VCSEL مضخّمة ضوئياً بشكل متجانس
ليزران VCSEL فوق بعضهما البعض. أحدهما يضخ الآخر ضوئياً.
ليزر VCSEL مزود بثنائي مراقبة مدمج طوليًا
يتم دمج ثنائي ضوئي أسفل المرآة الخلفية لليزر VCSEL. ليزر VCSEL مزود بثنائي مراقبة مدمج عرضيًا: من خلال عملية حفر مناسبة لرقاقة ليزر VCSEL، يمكن تصنيع ثنائي ضوئي رنان لقياس شدة الضوء المنبعث من ليزر VCSEL مجاور.
ليزرات VCSEL ذات التجاويف الخارجية (VECSELs)
تُضخ ليزرات VECSEL ضوئيًا باستخدام ثنائيات ليزر تقليدية. يتيح هذا الترتيب ضخ مساحة أكبر من الجهاز، وبالتالي استخلاص طاقة أكبر تصل إلى 30  واط. كما يسمح التجويف الخارجي بتقنيات داخلية مثل مضاعفة التردد، والتشغيل بتردد واحد، وقفل نمط نبضات الفيمتو ثانية.
مضخمات بصرية شبه موصلة ذات تجويف رأسي
تُحسَّن مُضخِّمات VCSOAs كمُضخِّمات وليست كمذبذبات. يجب تشغيلها دون عتبة التشغيل، مما يتطلب انعكاسات مرآة مُخفَّضة لتقليل التغذية الراجعة. ولتحقيق أقصى كسب للإشارة، تحتوي هذه الأجهزة على عدد كبير من الآبار الكمومية (تم إثبات وجود أجهزة مُضخَّمة ضوئيًا تحتوي على 21-28 بئرًا)، ونتيجةً لذلك، تُظهر قيم كسب أحادية المرور أكبر بكثير من قيمة كسب ليزر VCSEL النموذجي (حوالي 5%). تعمل هذه الهياكل كمُضخِّمات ذات عرض خط طيفي ضيق (عشرات الجيجاهرتز) ويمكن استخدامها كمرشحات تضخيم.

صفات

بما أن ليزرات VCSEL تُصدر الضوء من السطح العلوي للشريحة، فإنه يمكن اختبارها على الرقاقة قبل فصلها إلى أجهزة فردية. هذا يقلل من تكلفة تصنيع الأجهزة. كما يسمح ببناء ليزرات VCSEL ليس فقط في مصفوفات أحادية البعد، بل أيضاً في مصفوفات ثنائية الأبعاد .

تؤدي فتحة الإخراج الأكبر لأجهزة VCSEL، مقارنة بمعظم أجهزة الليزر ذات الانبعاث الحافي، إلى زاوية تباعد أقل لشعاع الإخراج، مما يجعل كفاءة الاقتران مع الألياف البصرية عالية.

تُقلل المنطقة النشطة الصغيرة، مقارنةً بليزر الانبعاث الحافي، من تيار العتبة في ليزرات VCSEL، مما يؤدي إلى انخفاض استهلاك الطاقة. ومع ذلك، لا تزال طاقة انبعاث ليزرات VCSEL أقل مقارنةً بليزر الانبعاث الحافي. كما يسمح تيار العتبة المنخفض بعرض نطاق تعديل جوهري عالٍ في ليزرات VCSEL. [ 9 ]

يمكن ضبط الطول الموجي لليزر VCSEL، ضمن نطاق كسب المنطقة النشطة، عن طريق ضبط سمك طبقات العاكس.

بينما كانت ليزرات VCSEL المبكرة تصدر في أوضاع طولية متعددة أو في أوضاع خيطية، أصبحت ليزرات VCSEL أحادية الوضع شائعة الآن.

ليزرات VCSEL عالية الطاقة

يمكن أيضًا تصنيع ليزرات انبعاث السطح ذات التجويف الرأسي عالية القدرة، إما بزيادة حجم فتحة الانبعاث لجهاز واحد أو بدمج عدة عناصر في مصفوفات ثنائية الأبعاد كبيرة. وقد نُشرت دراسات قليلة نسبيًا حول ليزرات VCSEL عالية القدرة. أُبلغ  لأول مرة عن أجهزة مفردة ذات فتحة كبيرة تعمل بقدرة 100 ميلي واط في عام 1993. [ 10 ] أدت التحسينات في النمو الطبقي، والمعالجة، وتصميم الجهاز، والتغليف إلى إنتاج ليزرات VCSEL مفردة ذات فتحة كبيرة تُصدر مئات الميلي واط بحلول عام 1998. [ 11 ] كما أُبلغ في عام 1998 عن تشغيل موجة مستمرة بقدرة تزيد عن 2  واط عند درجة حرارة مشتت حراري -10 درجة مئوية من مصفوفة VCSEL تتكون من 1000 عنصر، ما يُعادل كثافة قدرة 30  واط/ سم² . [ 12 ] في عام 2001، تم الإبلاغ عن  قدرة خرج مستمرة تزيد عن 1 واط وقدرة خرج نبضية تزيد عن 10 واط عند درجة حرارة الغرفة من مصفوفة مكونة من 19 عنصرًا. [ 13 ] تم تركيب شريحة مصفوفة VCSEL على موزع حراري من الماس ، مستفيدةً من الموصلية الحرارية العالية جدًا للماس . وفي عام 2005، تم الإبلاغ عن رقم قياسي لقدرة خرج مستمرة تبلغ 3 واط من أجهزة مفردة كبيرة القطر تُصدر ضوءًا بطول موجي يبلغ حوالي 980 نانومتر. [ 14 ]

في عام 2007، تم الإبلاغ عن قدرة خرج مستمرة تزيد عن 200  واط من مصفوفة ليزر VCSEL ثنائية الأبعاد كبيرة (5  × 5 مم) تُصدر ضوءًا بطول موجي يبلغ حوالي 976 نانومتر، [ 15 ] مما يمثل إنجازًا كبيرًا في مجال ليزرات VCSEL عالية القدرة. ويعود هذا المستوى العالي من القدرة في الغالب إلى تحسينات في كفاءة التحويل الكهربائي والتغليف. وفي عام 2009، تم الإبلاغ عن مستويات قدرة تزيد عن 100 واط لمصفوفات ليزر VCSEL تُصدر ضوءًا بطول موجي يبلغ حوالي 808 نانومتر. [ 16 ]

عند هذه النقطة، أصبحت تقنية ليزر VCSEL مفيدة لمجموعة متنوعة من التطبيقات الطبية والصناعية والعسكرية التي تتطلب طاقة عالية. ومن أمثلة هذه التطبيقات:

التطبيقات

تاريخ

أبلغ إيفارس ميلنغايليس عام 1965 عن انبعاث سطحي من أشباه موصلات صلبة عند درجة حرارة منخفضة للغاية وحصر مغناطيسي لحاملات الشحنة. [ 18 ] [ 19 ] [ 20 ] وقدّم كينيتشي إيغا من معهد طوكيو للتكنولوجيا أول اقتراح لليزر VCSEL ذي التجويف القصير عام 1977. [ 21 ] ويُظهر رسم تخطيطي بسيط لفكرته في مذكرته البحثية. وعلى عكس ليزرات فابري-بيرو التقليدية لأشباه الموصلات ذات الانبعاث الحافي، يتألف اختراعه من تجويف ليزر قصير يقل طوله عن عُشر طول تجويف ليزرات الانبعاث الحافي، وهو عمودي على سطح الرقاقة. في عام 1979، أجرى كلٌ من سودا وإيغا وكيتارا وسويماتسو أول عرض توضيحي لليزر VCSEL ذي تجويف قصير ، [ 22 ] ولكن لم تُنشر أي تقارير عن أجهزة تعمل بموجة مستمرة عند درجة حرارة الغرفة حتى عام 1988. [ 23 ] وقد صِيغ مصطلح VCSEL في منشور للجمعية البصرية الأمريكية عام 1987. [ 24 ] وفي عام 1989، قاد جاك جويل تعاونًا بين مختبرات بيل/بيلكور (بمشاركة أكسل شيرر وسام ماكول ويونغ هي لي وجيمس هاربيسون) لعرض أكثر من مليون ليزر VCSEL على شريحة صغيرة. [ 25 ] [ 26 ] وقد أدخلت هذه الليزرات الأولى المصنوعة بالكامل من أشباه الموصلات ميزات تصميم أخرى لا تزال تُستخدم في جميع ليزرات VCSEL التجارية. "شكّل هذا العرض التوضيحي نقطة تحول في تطوير ليزر الانبعاث السطحي. ودخلت العديد من مجموعات البحث الأخرى هذا المجال، وسرعان ما تم الإبلاغ عن العديد من الابتكارات المهمة من جميع أنحاء العالم". [ 27 ] سارع أندرو يانغ، من وكالة مشاريع البحوث الدفاعية المتقدمة (DARPA)، إلى تخصيص تمويل كبير لأبحاث وتطوير ليزر VCSEL، وتلاه جهود تمويل حكومية وصناعية أخرى. [ 27 ] حلت ليزرات VCSEL محل ليزرات الانبعاث الحافي في تطبيقات الاتصالات الليفية الضوئية قصيرة المدى، مثل جيجابت إيثرنت وقناة الألياف ، وتُستخدم الآن لعرض نطاق ترددي للوصلات يتراوح من 1 إلى 400 جيجابت في الثانية أو أكثر.

انظر أيضاً

مراجع

  1. ↑ إكستانس، آندي (9 أبريل 2018). "وجوه تشرق فرحاً بآفاق تقنية VCSEL" . SPIE .
  2. ↑ بون، ديتر (5 فبراير 2018). "شركة إنتل تصنع نظارات ذكية تبدو طبيعية" . ذا فيرج .
  3. ↑ SEO_INPHENIX (24-09-2021). "مقدمة عن VCSEL: مبادئ العمل والخصائص" . INPHENIX . تم الاطلاع عليه بتاريخ 21-12-2023 .
  4. ↑ لي، سي.؛ دينغ، إتش.؛ دادلي، جيه جيه.؛ ليم، إس إف.؛ ليانغ، بي.؛ تاشيما، إم.؛ هيريك، آر دبليو (1999). "تصنيع ليزر VCSEL الأكسيدي في شركة هيوليت باكارد". ملخص اجتماعات LEOS الصيفية لعام 1999: الهياكل النانوية والنقاط الكمومية/مكونات WDM/ليزر VCSEL والتجاويف الدقيقة/الضوئيات الترددية لأنظمة CATV وHFC (رقم التصنيف 99TH8455) . جمعية IEEE للضوئيات . الصفحات III11- III12. doi : 10.1109/LEOSST.1999.794691 . ISBN  0-7803-5633-0S2CID 39634122. مؤرشف من الأصل بتاريخ 10 نوفمبر 2016. تم الاطلاع عليه بتاريخ 3 يونيو 2021 .
  5. ↑ V. Jayaraman, J. Jiang, B. Potsaid, G. Cole, J Fujimoto, and Alex Cable “Design and performance of broadly tuning, tight linewidth, high repeatrate VCSELs 1310nm for scanted source optical cohardence tomography”, SPIE volume 8276 paper 82760D, 2012
  6. ↑ C. Gierl, T. Gruendl, P. Debernardi, K. Zogal, C. Grasse, H. Davani, G. Böhm, S. Jatta, F. Küppers, P. Meißner, and M. Amann, "Surface micromachined tuposable 1.55 μm-VCSEL with 102 nm continuous single-mode tuning,” Opt. Express 19, 17336-17343 2011
  7. ↑ DD John, C. Burgner, B. Potsaid, M. Robertson, B. Lee, WJ Choi, A. Cable, J. Fujimoto, and V. Jayaraman, "Wingband Electrically-puped 1050 nm MEMS-Tunable VCSEL for phthalmic Imaging", Jnl. Lightwave Tech., vol. 33, no. 16, pp. 3461 - 3468, Feb. 2015.
  8. ↑ V. Jayaraman, GD Cole, M. Robertson, A. Uddin, and A. Cable, “High-sweep-rate 1310 nm MEMS-VCSEL with 150 nm continuous tuning range”, Electronics Letters, vol. 48, no. 14, pp. 867–869, 2012.
  9. ↑ إيغا، كينيتشي (2000). "الليزر ذو الانبعاث السطحي - نشأته وتأسيسه لمجال جديد في الإلكترونيات الضوئية". مجلة IEEE للمواضيع المختارة في الإلكترونيات الكمومية . 6 (6): 1201-1215 . Bibcode : 2000IJSTQ...6.1201I . doi : 10.1109/2944.902168 . S2CID 10550809 .
  10. ↑ بيترز، ف.؛ م. بيترز؛ د. يونغ؛ ج. سكوت؛ ب. ثيبو؛ س. كورزين؛ ل. كولدرين (يناير 1993). "ليزر عالي القدرة ذو تجويف رأسي باعث للضوء من السطح". رسائل الإلكترونيات . 29 (2): 200-201 . Bibcode : 1993ElL....29..200P . doi : 10.1049/el:19930134 .
  11. ↑ غرابهر، م.؛ ر. ياغر؛ م. ميلر؛ س. ثالماير؛ ج. هيرلين؛ ر. ميشالزيك؛ ك. إيبيلينغ (أغسطس 1998). "ليزر VCSEL ذو انبعاث سفلي للحصول على قدرة خرج ضوئي عالية للموجة المستمرة". رسائل تقنية الفوتونات IEEE . 10 (8): 1061-1063 . Bibcode : 1998IPTL...10.1061G . doi : 10.1109/68.701502 . S2CID 22839700 .
  12. ↑ فرانسيس، د.؛ تشين، هـ.-ل.؛ يوين، و.؛ لي، ج.؛ تشانغ-هاسنين، س. (أكتوبر 1998). "مصفوفة ليزر VCSEL ثنائية الأبعاد متجانسة بقدرة خرج مستمرة > 2 واط وقدرة خرج نبضية > 5 واط". رسائل الإلكترونيات . 34 (22): 2132-2133 . Bibcode : 1998ElL....34.2132F . doi : 10.1049/el:19981517 .
  13. ↑ ميلر، م.؛ م. غرابهر؛ ر. ياغر؛ ك. إيبيلينغ (مارس 2001). "مصفوفات ليزر VCSEL عالية القدرة للانبعاث في نطاق الواط عند درجة حرارة الغرفة". رسائل تقنية الفوتونات IEEE . 13 (3): 173-175 . Bibcode : 2001IPTL...13..173M . doi : 10.1109/68.914311 . S2CID 22964703 .
  14. ↑ داسارو، إل إيه؛ ج. سورين وج. وين (فبراير 2005). "أجهزة VCSEL عالية القدرة وعالية الكفاءة تسعى لتحقيق الهدف" . فوتونيكس سبيكترا . 39 (2): 62-66 .
  15. ↑ سورين، جيه إف؛ إل إيه داسارو؛ سي غوش (يوليو 2007). "تطبيق جديد لليزر VCSEL: ليزرات ضخ عالية الطاقة" . فوتونيكس سبيكترا . 41 (7).
  16. ^ سورين، ج.ف. جي شو؛ خلفين؛ أ. ميجلو؛ دينار وين . ب. برادان؛ سي إل غوش؛ لا داسارو (فبراير 2009). تشوكيت ، كينت د ؛ لي ، تشون (محرران). “التقدم في صفيفات VCSEL عالية الكفاءة وعالية الطاقة”. إجراءات SPIE، في الليزرات الباعثة لسطح التجويف العمودي XIII . الليزر الباعث لسطح التجويف الرأسي XIII. 7229 : 722903–1–11. بيب كود : 2009SPIE.7229E..03S . دوى : 10.1117/12.808294 . S2CID 109520958 .
  17. ↑ فان ليوين، ر.؛ سورين، ج. ف.؛ شو، ج.؛ غوش، س. (فبراير 2009). كلاركسون، و. أندرو؛ هودجسون، نورمان؛ شوري، راميش ك. (محررون). "مصفوفات ليزر أزرق عمودية ممتدة ذات تردد مضاعف داخل التجويف، تعمل بنبضات عالية القدرة". وقائع SPIE، في ليزرات الحالة الصلبة XVIII: التكنولوجيا والأجهزة . ليزرات الحالة الصلبة XVIII: التكنولوجيا والأجهزة. 7193 : 771931D–1–9. Bibcode : 2009SPIE.7193E..1DV . doi : 10.1117/12.816035 . S2CID 21109187 .
  18. ↑ إيلي كابون (1998). ليزرات أشباه الموصلات II: المواد والهياكل . إلسيفير. ISBN 9780080516967.
  19. ↑ شون ليان تشوانغ (2009). فيزياء الأجهزة الضوئية .
  20. ↑ جيه كيه بيترسون (2002). قاموس مصور للألياف البصرية . تايلور وفرانسيس. رقم ISBN 9780849313493.
  21. ↑ إيغا، ك.؛ كوياما، ف.؛ كينوشيتا، س. (سبتمبر 1988). "ليزر أشباه الموصلات الباعثة للسطح". مجلة IEEE للإلكترونيات الكمية . 24 (9): 1845-1855 . Bibcode : 1988IJQE...24.1845I . doi : 10.1109/3.7126 .
  22. ↑ سودا، هاروهيسا؛ وآخرون (1979). "ليزر حقن باعث للضوء من سطح GaInAsP/InP". المجلة اليابانية للفيزياء التطبيقية . 18 (12): 2329-2330 . Bibcode : 1979JaJAP..18.2329S . doi : 10.1143/JJAP.18.2329 . S2CID 122958383 .
  23. ↑ كوياما، فوميو؛ وآخرون (1988). "تشغيل ليزر GaAs ذي تجويف رأسي باعث للضوء السطحي في درجة حرارة الغرفة". معاملات IEICE . E71 (11): 1089-1090 .
  24. ↑ كريستنسن، د.هـ؛ بارنز، ف.س. (فبراير 1987). "ليزر انبعاث سطحي ذو تجويف رأسي في طبقة رقيقة من GaAs/AlGaAs باستخدام مرآة عازلة متعددة الطبقات". الاجتماع الموضوعي حول ليزرات أشباه الموصلات، الملخص الفني . 6. الجمعية البصرية الأمريكية: WA7-1. doi : 10.1364/SLA.1987.WA7 . ISBN 0-936659-39-4. S2CID 257137192 .
  25. ↑ جويل، جيه إل؛ شيرر، أ.؛ ماكول، إس إل؛ لي، واي إتش؛ ووكر، إس.؛ هاربيسون، جيه بي؛ فلوريز، إل تي (أغسطس 1989). "ليزر دقيق ذو انبعاث سطحي بتجويف رأسي منخفض العتبة ومضخّم كهربائيًا". رسائل الإلكترونيات . 25 (17): 1123-1124 . Bibcode : 1989ElL....25.1123J . doi : 10.1049/el:19890754 . S2CID 111035374 .
  26. ↑ لي، واي إتش؛ جويل، جيه إل؛ شيرر، إيه؛ ماكول، إس إل؛ هاربيسون، جيه بي؛ فلوريز، إل تي (سبتمبر 1989). "ثنائيات ليزر دقيقة ذات تجويف رأسي أحادي البئر الكمومي تعمل بموجة مستمرة عند درجة حرارة الغرفة" (ملف PDF) . رسائل الإلكترونيات . 25 (20): 1377-1378 . Bibcode : 1989ElL....25.1377L . doi : 10.1049/el:19890921 .
  27. 1 2 تاو، إلياس؛ ليهيني، روبرت ف.؛ يانغ، أندرو (ديسمبر 2000). "منظور تاريخي لتطور ليزر الانبعاث السطحي ذي التجويف الرأسي". مجلة IEEE للمواضيع المختارة في الإلكترونيات الكمومية . 6 (6): 1458-1464 . Bibcode : 2000IJSTQ...6.1458T . doi : 10.1109/2944.902201 . S2CID 46544782 .
