بندقية فيكتور آر 4 هي بندقية هجومية جنوب أفريقية عيار 5.56×45 ملم . [ 8 ]

تاريخ

دخلت الخدمة كسلاح الخدمة القياسي لقوات الدفاع الجنوب أفريقية (SADF) في عام 1980. [ 1 ]

في الخدمة بجنوب إفريقيا، حلت بندقية R4 محل بندقية R1، وهي نسخة معدلة من بندقية FN FAL عيار 7.62×51 ملم . [ 7 ]

تم إنتاجه بواسطة شركة Lyttelton Engineering Works (LIW، "Lyttelton Ingenieurswerke")، المعروفة الآن باسم Denel Land Systems . [ 7 ]

تفاصيل التصميم

السلاح عبارة عن نسخة مرخصة من بندقية الهجوم IMI Galil [ 9 ] [ 10 ] مع عدة تعديلات؛ حيث أصبح كل من المخزن والقبضة مصنوعين من بوليمر عالي القوة ، وتم إطالة القبضة، مما جعل السلاح مناسبًا للجندي الجنوب أفريقي العادي. [ 9 ]

وتشمل الاختلافات التفصيلية الأخرى عدم وجود مقبض حمل في طراز R4 وعدد من التعديلات التي أُجريت على آلية التشغيل الداخلية الخاصة به. [ 8 ]

آلية التشغيل

إن سلاح R4 هو سلاح يعمل بالغاز ويتميز بإمكانية إطلاق النار الانتقائي ، ويطلق النار من وضعية الترباس المغلق .

كما هو الحال مع بندقية IMI Galil ، فإن نظام التشغيل مشتق من نظام تشغيل بندقية AK-47 .

يستخدم هذا النظام غازات البارود المشتعلة التي يتم توجيهها عبر فتحة تهوية في الماسورة لتشغيل مكبس طويل الشوط موجود فوق الماسورة في أسطوانة غاز لتوفير الطاقة لنظام التشغيل.

يتميز السلاح بنظام غاز ذاتي التنظيم وآلية قفل مزلاج دوارة (مجهزة باثنين من ألسنة القفل)، والتي يتم تدويرها بواسطة أخدود كامة حلزوني مصنع في حامل المزلاج والذي يتشابك مع دبوس تحكم على المزلاج.

يتم الاستخراج بواسطة مستخرج زنبركي موجود في المزلاج، ويعمل نتوء على سكة التوجيه اليسرى داخل جهاز الاستقبال كقاذف ثابت.

يختلف طراز R4 داخليًا عن طراز Galil في إضافة قفل جديد لأنبوب الغاز لمنع الأنبوب من الاهتزاز والانفصال أثناء إطلاق النار المستمر، بالإضافة إلى إدخال زناد أعرض بكثير. [ 7 ]

كما أنها تحتوي على مزلاج ودبوس إطلاق نار فريدين، وقد أعيد تصميم كليهما لحل مشكلة تتمثل في قيام دبوس الإطلاق بإطلاق خرطوشة في حجرة الإطلاق مع إغلاق المزلاج. [ 7 ]

يتم تثبيت دبوس الإطلاق الجديد بواسطة قطعة من البولي يوريثان داخل المزلاج إلا عند دفعه للأمام بقوة. [ 7 ]

يمكن استبدال أجزاء R4 بأجزاء Galil ARM حيث يمكن استخدام مخزن بندقية Valmet المصمم لعيار 5.56 NATO مع R4. [ 11 ]

سمات

جندي من جنوب إفريقيا، ضمن قوة حفظ السلام التابعة للأمم المتحدة ، مسلح ببندقية R4 خلال تدريب عسكري في عام 2013

يتم إطلاق النار من طراز R4 بواسطة مطرقة، ويستخدم آلية زناد مع محدد إطلاق نار ثلاثي الأوضاع ومفتاح أمان.

يوجد قضيب الاختيار المصنوع من صفائح الفولاذ المختومة على جانبي جهاز الاستقبال، ويتم تمييز مواضعه بالأحرف: "S" - يشير إلى أن السلاح آمن، و"R" - وضع إطلاق النار الفردي ("R" هو اختصار لكلمة "التكرار")، و"A" - الأفريكانية (التلقائي).

يؤدي وضع "الأمان" إلى تعطيل الزناد وتأمين السلاح من الشحن.

يتم تغذية بندقية R4 من مخزن صندوقي مصنوع من الفولاذ أو المواد الاصطناعية بسعة 35 طلقة (مصمم لاستخدام خرطوشة الناتو عيار 5.56×45 ملم مع قذيفة M193). [ 7 ]

صُنعت مخازن الذخيرة الفولاذية في البداية لهذا السلاح، ولكن تم استبدالها بنسخة مصنوعة من النايلون والألياف الزجاجية لتقليل الوزن. [ 7 ] وتم إنتاج مخزن ذخيرة فولاذي بسعة 50 طلقة خلال ثمانينيات القرن العشرين. [ 7 ]

يتميز بندقية R4 بمخزن أنبوبي قابل للطي جانبياً، حيث يُطوى إلى الجانب الأيمن من جسم البندقية. جميع أجزاء البندقية، من واقي اليد ومقبض المسدس والمخزن وأذرع المخزن ووسادة الكتف، مصنوعة من مادة اصطناعية، مما يجعلها أخف وزناً من بندقية غليل الأصلية المكافئة، التي تستخدم معادن وخشب أثقل في هذه المكونات.

لأغراض الصيانة والتنظيف الميداني المنتظم، يتم تفكيك السلاح الناري إلى المكونات التالية: مجموعة المستقبل والماسورة، وحامل الترباس، والترباس، وآلية الإرجاع، وأنبوب الغاز، وغطاء الغبار الخاص بالمستقبل، والمخزن.

المعالم السياحية

يحتوي البندقية على مناظر حديدية تقليدية تتكون من عمود أمامي ومنظر خلفي قابل للطي بفتحات 300 و 500 متر.

يمكن تعديل المنظر الأمامي للرياح والارتفاع وهو مثبت في غطاء دائري متين.

تم لحام المنظار الخلفي في نهاية غطاء الغبار الخاص بجهاز الاستقبال. وللاستخدام الليلي، تم تجهيز بندقية R4 بنقاط ضوئية من التريتيوم ذاتية الإضاءة (تظهر بعد وضع المنظار الخلفي في وضع متوسط) مثبتة في قضيب محوري متصل بقاعدة المنظار الأمامي، والذي يُطوى لأعلى أمام العمود القياسي ويتماشى مع نقطتين في شق المنظار الخلفي.

يرقي

طرحت شركة DLS نماذج مُعاد تصنيعها من بنادق R4 وR5 وR6 مزودة بسكك بيكاتيني . كما طرحت الشركة قاذفات قنابل يدوية ومقابض وملحقات أخرى تُركّب أسفل الماسورة. [ 12 ]

المتغيرات

بندقية LM5، وهي نسخة شبه آلية من بندقية R5 كاربين

R5

إن R5 هو النسخة المنتجة بموجب ترخيص من بندقية Galil SAR.

يتميز سلاح R5، مقارنةً بسلاح R4 الأكبر حجماً، بماسورة أقصر بمقدار 130 مليمتراً (5.1 بوصة) ، بالإضافة إلى نظام غاز أقصر وحامي يد أقصر. كما أنه يفتقر إلى قاعدة ثنائية، ولا يدعم كاتم اللهب فيه استخدام قنابل البنادق .

R6

في تسعينيات القرن الماضي، طُوِّرت نسخةٌ أكثر إحكامًا من سلاح الدفاع الشخصي R5 لأطقم المركبات المدرعة، أُطلق عليها اسم R6 ، والتي تتميز بماسورة أقصر وأسطوانة غاز ومكبس أقصر. وقد أدى ذلك إلى تقليل طول الماسورة إلى 279 مليمترًا (11.0 بوصة) . [ 8 ]

النماذج الأولية

طورت شركة دينيل نماذج أولية لبندقية R7 وبندقية R8 ، وهما سلاح آلي ثقيل الماسورة مخصص للفرق، وبندقية مايكرو-غاليل محلية الصنع، على التوالي، ولكن من غير الواضح ما إذا كانت هذه النماذج قد دخلت مرحلة الإنتاج. [ 8 ]

الأنواع شبه الأوتوماتيكية

كما طرحت شركة LIW/DLS سلسلة من النسخ شبه الآلية من بنادق R4 وR5 وR6، سُميت LM4 و LM5 و LM6 على التوالي، وهي مصممة للاستخدام المدني ولإنفاذ القانون. وقد قامت شركة Musgrave بتسويق هذه البنادق ، حيث منح المشروع المشترك بين شركتي Lyttelton و Musgrave بادئة "LM" للبندقية.

بندقية فيكتورتحديد
نموذجالطول الإجماليطول الماسورةوزنإطلاق نار
بندقية R4طول المخزون 1005  مم (39.6  بوصة) عند التمديد، و 740  مم (29.1  بوصة) عند الطي460  مم (18.1  بوصة)4.3  كجم (9.48  رطل)650-700 دورة في الدقيقة
كاربين R5طول المخزون 877  مم (34.5  بوصة) عند التمديد، و 615  مم (24.2  بوصة) عند الطي.332  مم (13.1  بوصة)3.7  كجم (8.2  رطل)650-700 دورة في الدقيقة
R6 PDWطول المخزون 805  مم (31.7  بوصة) عند التمديد، و 565  مم (22.2  بوصة) عند الطي.280  مم (11.0  بوصة)3.6  كجم (7.9  رطل)585 دورة في الدقيقة

المستخدمون

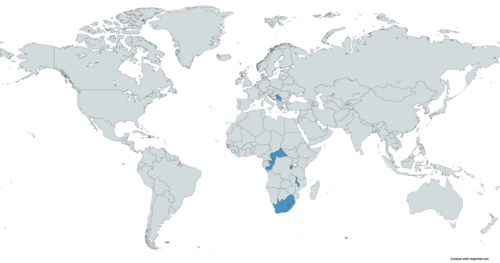

خريطة تظهر مستخدمي Vektor R4 باللون الأزرق
