موجه فيديو

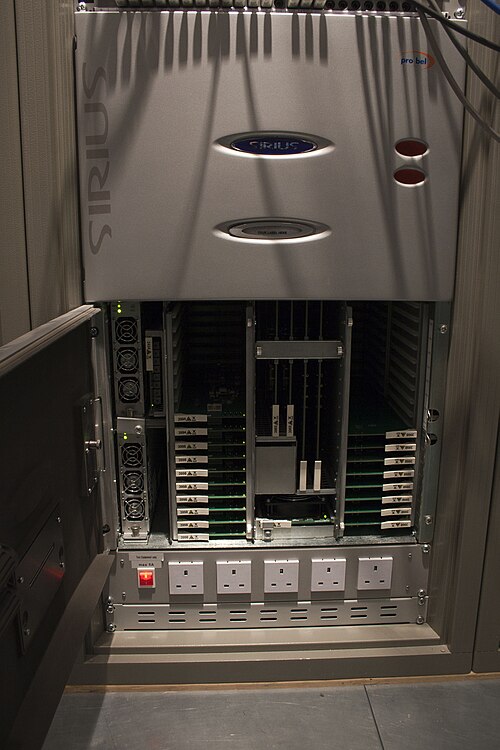

جهاز توجيه الفيديو ، المعروف أيضًا باسم محول مصفوفة الفيديو أو جهاز توجيه SDI ، هو محول إلكتروني مصمم لتوجيه إشارات الفيديو من مصادر إدخال متعددة مثل الكاميرات، وVT/DDR، وأجهزة الكمبيوتر، ومشغلات DVD، إلى جهاز عرض واحد أو أكثر، مثل الشاشات وأجهزة العرض وأجهزة التلفزيون.

يختلف عدد المدخلات والمخرجات اختلافًا كبيرًا. عادةً ما تُوصف أجهزة التوجيه بعدد المدخلات مضروبًا في عدد المخرجات، على سبيل المثال 2 × 1 ، 256 × 256 ، 576 × 1152. تسمح بعض أجهزة توجيه الفيديو، باستخدام بطاقات إضافية قابلة للتوسيع، بتوسيع النظام لاستيعاب المزيد من المدخلات أو المخرجات، أو لدعم تنسيقات أخرى. ^{[ 1 ] [ 2 ]}

يمكن أن يكون تنسيق الإشارة الذي ينقله جهاز التوجيه أي شيء بدءًا من الفيديو المركب التناظري باستخدام نظامي PAL و NTSC . كما يمكن لأجهزة التوجيه متعددة التنسيقات توجيه أكثر من تنسيق إشارة فيديو رقمي واحد، مثل واجهة SDI الرقمية التسلسلية ، و HD-SDI ، والفيديو المكون . تتميز بعض أجهزة التوجيه بقدرتها على التحويل الداخلي من رقمي إلى تناظري والعكس. بالنسبة للفيديو عالي الدقة، يمكن استخدام محول مصفوفة HDMI لتحويل أي مصدر HDMI إلى أي تلفزيون عالي الدقة متصل عبر وصلة HDMI.

وقد سمحت التطورات الحديثة بتضمين الصوت وفك تضمينه داخل جهاز التوجيه، مما يسمح بتوجيه الصوت مع الفيديو.

بما أن أي مصدر يمكن توجيهه إلى أي وجهة، فإن الترتيب الداخلي للموجه مُصمم على شكل نقاط تقاطع متعددة يمكن تفعيلها لتمرير إشارة المصدر المناسبة إلى الوجهة المطلوبة. يتميز هذا التصميم بنطاق ترددي مضمون وعدم وجود عوائق.

يمكن أيضًا تبديل نقاط التقاطع في الفاصل الرأسي لتجنب فقدان معلومات الصورة، ولهذا يجب أن يكون جهاز التوجيه متزامنًا إما مع اللون الأسود والاندفاع أو التزامن ثلاثي المستويات .

يمكن استخدام أنواع عديدة من أنظمة أتمتة البث للتحكم في موجه الفيديو عبر بروتوكول الإنترنت أو الاتصالات التسلسلية مثل RS-422 . كما يمكن التحكم في موجهات الفيديو بواسطة أنواع أخرى من واجهات المستخدم، بما في ذلك أزرار اللوحة الأمامية، أو جهاز التحكم عن بعد بالأشعة تحت الحمراء، أو برامج التطبيقات التي تعمل على جهاز كمبيوتر. ^{[ 3 ]}

مع ظهور تلفزيون 4K/UHD، أصبح موجه الفيديو التقليدي ذو النطاق الأساسي متأثرًا بانخفاض معدلات نقل البيانات. يتطلب تلفزيون UHD دقة 3840×2160 بكسل بمعدل 50  أو 60  هرتز. ولذلك، انخفض حجم الأجهزة التقليدية القائمة على نقاط التقاطع بمقدار أربعة أضعاف، حيث تُقسّم إشارة UHD إلى 4 تدفقات بدقة 1080 بكسل بمعدل 50  أو 60 هرتز بسرعة 3  جيجابت/ثانية. وقد تبنت بعض الشركات المصنعة الصغيرة (مثل Blackmagic Design وUtah Scientific وRoss Video وPESA)  تقنية توجيه البيانات بسرعة 12 جيجابت/ثانية عبر كابلات النحاس المحورية والألياف الضوئية. ورغم أن أحجام موجهاتها لا تُضاهي حجم موجهات HD البالغ 576×1152 بكسل تقريبًا، وأن المسافة التي يمكن تحقيقها عبر النحاس محدودة نوعًا ما، فقد يعني هذا أن بنى النطاق الأساسي ستبدأ بالانتقال إلى بنى تحتية قائمة على بروتوكول الإنترنت (IP)، حيث يمكن نقل تلفزيون UHD (وإن كان مضغوطًا) عبر وصلة واحدة بسرعة 10 جيجابت/ثانية باستخدام أجهزة تقنية المعلومات.
