قوة إدخال صفرية

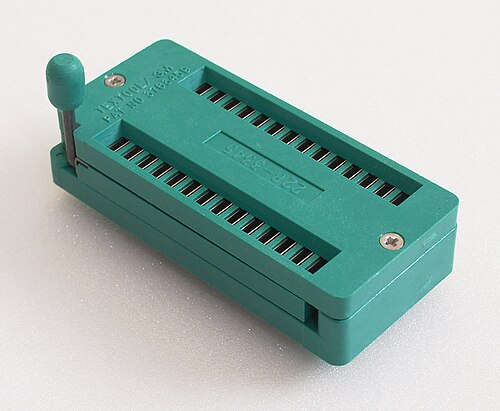

مقبس الإدخال الصفري ( ZIF ) هو نوع من مقابس الدوائر المتكاملة أو الموصلات الكهربائية التي تتطلب قوة ضئيلة جدًا (وإن لم تكن معدومة تمامًا) للإدخال. في مقبس ZIF، قبل إدخال الدائرة المتكاملة، يتم تحريك ذراع أو منزلق على جانب المقبس، مما يدفع جميع نقاط التلامس الزنبركية بعيدًا عن بعضها البعض، بحيث يمكن إدخال الدائرة المتكاملة بقوة ضئيلة جدًا - عادةً ما يكون وزن الدائرة المتكاملة نفسها كافيًا ولا حاجة إلى قوة خارجية للأسفل. ثم يُعاد تحريك الذراع إلى مكانه، مما يسمح لنقاط التلامس بالانغلاق والإمساك بدبابيس الدائرة المتكاملة. تُعد مقابس ZIF أغلى بكثير من مقابس الدوائر المتكاملة القياسية، كما أنها تميل إلى شغل مساحة أكبر على اللوحة بسبب المساحة التي تشغلها آلية الذراع. عادةً ما تُستخدم فقط عند وجود حاجة محددة لها، مثل مبرمج ذاكرة القراءة فقط القابلة للمسح والبرمجة كهربائيًا (EPROM) ، أو لأعمال النماذج الأولية، أو لبعض رقائق المعالجات الكبيرة حيث تكون المقابس غير ZIF غير عملية.

يتطلب مقبس الدائرة المتكاملة (IC) التقليدي دفع الدائرة المتكاملة داخل نقاط تلامس زنبركية، والتي بدورها تثبتها بالاحتكاك . بالنسبة للدوائر المتكاملة ذات المئات من الأطراف، قد تكون قوة الإدخال الكلية كبيرة جدًا (مئات النيوتن )، ^{[ 1 ]} مما يُعرّض الجهاز أو لوحة الدائرة لخطر التلف . كذلك، حتى مع عدد قليل نسبيًا من الأطراف، يُعدّ استخراج كل طرف عملية صعبة نسبيًا، وتنطوي على خطر كبير لانحناء الأطراف، خاصةً إذا لم يكن لدى الشخص الذي يقوم بالاستخراج خبرة كافية، أو إذا كانت اللوحة مزدحمة. تُقلّل مقابس قوة الإدخال المنخفضة (LIF) من مشاكل الإدخال والاستخراج، ولكن نظرًا لانخفاض قوة الإدخال فيها مقارنةً بالمقابس التقليدية، فمن المرجح أن تُنتج توصيلات أقل موثوقية.

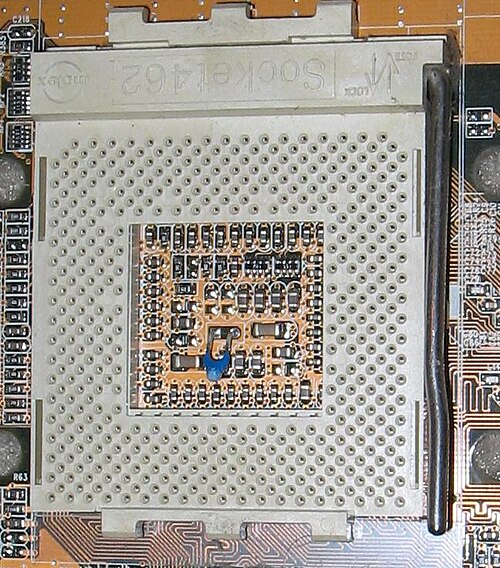

تُستخدم مقابس ZIF الكبيرة بشكل شائع فقط في لوحات الأم لأجهزة الكمبيوتر ، وذلك منذ منتصف التسعينيات تقريبًا. صُممت هذه المقابس لدعم مجموعة محددة من المعالجات ، مما يسمح لتجار التجزئة والمستهلكين بتجميع لوحات الأم والمعالجات وفقًا لميزانياتهم واحتياجاتهم الفردية. ^{[ 1 ]} أما بقية صناعة الإلكترونيات فقد تخلت إلى حد كبير عن المقابس (بجميع أنواعها) واتجهت بدلًا من ذلك إلى استخدام مكونات التثبيت السطحي الملحومة مباشرة على اللوحة.

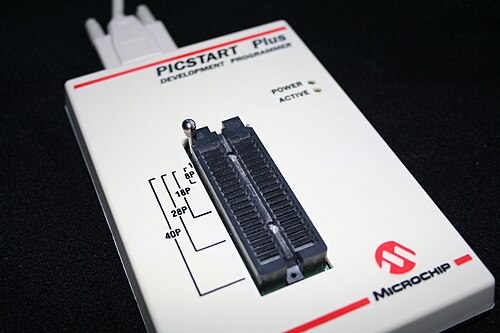

تُستخدم مقابس ZIF الأصغر حجمًا بشكل شائع في معدات اختبار وبرمجة الرقائق ، على سبيل المثال، البرمجة والاختبار على EEPROMs، ووحدات التحكم الدقيقة، وما إلى ذلك. ^{[ 2 ]}

تتوفر حزم DIP القياسية بأطوال مختلفة (مقاسة بين مراكز الدبابيس)، ويُعدّ 7.62  مم (0.3 بوصة) و15.24 مم (0.6 بوصة  ) الأكثر شيوعًا. ولتسهيل تصميم المبرمجات والأجهزة المشابهة التي تدعم نطاقًا واسعًا من الأجهزة، تُصنع مقابس اختبار عالمية. تتميز هذه المقابس بفتحات واسعة تُدخل فيها الدبابيس، مما يسمح بإدخال أجهزة بأطوال مختلفة.

يمكن استخدام مقابس ZIF لرقائق مصفوفة الكرات الشبكية ، خاصةً أثناء التطوير. إلا أن هذه المقابس عادةً ما تكون غير موثوقة، إذ تفشل في تثبيت جميع كرات اللحام. وهناك نوع آخر من مقابس BGA، لا يتطلب قوة إدخال ولكنه ليس مقبس ZIF بالمعنى التقليدي، ويؤدي وظيفة أفضل باستخدام دبابيس زنبركية لدفع الكرات من الأسفل.

تُستخدم موصلات ZIF لتوصيل الأسلاك بلوحات الدوائر المطبوعة داخل الأجهزة الإلكترونية . ومن الأمثلة على ذلك الكابل الواصل بين شاشة LCD واللوحة الأم في أجهزة الكمبيوتر المحمولة. تُجهز الأسلاك، التي غالبًا ما تكون على شكل كابل مسطح ، مسبقًا، وتُوضع أطرافها المكشوفة داخل الموصل. ثم يُضغط على جزئي الموصل المنزلقين معًا، مما يؤدي إلى تثبيت الأسلاك. وتتمثل أهم ميزة لهذا النظام في أنه لا يتطلب تركيب جزء مطابق على أطراف الأسلاك، مما يوفر المساحة والتكلفة داخل الأجهزة المصغرة. انظر: الكابل المسطح المرن .

تُستخدم وصلات شريط ZIF لتوصيل محركات الأقراص الصلبة Parallel ATA و Serial ATA (وخاصةً محركات الأقراص بحجم 1.8 بوصة). كانت محركات الأقراص الصلبة PATA المزودة بموصلات ZIF تُستخدم بشكل أساسي في تصميم أجهزة الكمبيوتر المحمولة فائقة النحافة. ​​وقد تم الاستغناء عنها لاحقًا، نظرًا لأن SATA مزود بموصل صغير الحجم افتراضيًا. أما M.2 (أو mSATA في الأجهزة القديمة) فيُستخدم عند الحاجة إلى أحجام أصغر.

تستخدم جميع محركات الأقراص الصلبة تقريبًا شريط ZIF داخليًا لتوصيل لوحة الدوائر بمحرك القرص الدوار. كما شاع استخدام وصلات شريط ZIF في تصميم أجهزة تشغيل الوسائط المحمولة من سلسلة iPod ، ليس فقط لتوصيل القرص الصلب، بل أيضًا لتوصيلات أخرى من لوحة الدوائر الرئيسية. توجد ثلاثة أنواع من موصلات ZIF في محركات أقراص PATA مقاس 1.8 بوصة: ZIF-24 وZIF-40 وZIF-50، والتي تحتوي على 24 و40 و50 سنًا على التوالي.
