في توزيع الطاقة الكهربائية، عادةً ما يعني الكابل المدرع الكابل المدرع المصنوع من الأسلاك الفولاذية ( SWA ) وهو كابل طاقة متين مصمم لتوريد الكهرباء الرئيسية. وهو واحد من عدد من الكابلات الكهربائية المدرعة - والتي تشمل كابل 11 كيلو فولت وكابل 33 كيلو فولت - ويوجد في الأنظمة تحت الأرض وشبكات الطاقة وقنوات الكابلات. [1]

يمكن أيضًا استخدام الألومنيوم في التدريع، وكان الحديد يستخدم في الماضي. كما يتم استخدام التدريع في كابلات الاتصالات البحرية .

بناء

مثال على كابلات مدرعة من الأسلاك الفولاذية في منشأة بالمملكة المتحدة. عادةً ما يكون الكابل المغلف باللون الأزرق هو إشارة الأجهزة، والكابل الأسود هو إشارة الطاقة

يمكن تقسيم البناء النموذجي لكابل SWA على النحو التالي:

  • الموصل: يتكون من نحاس مجدول عادي (يتم تصنيف الكابلات للإشارة إلى درجة المرونة. يشير الصنف 2 إلى موصلات النحاس المجدول الصلبة كما هو منصوص عليه في المعيار البريطاني BS EN 60228:2005 [2] )
  • العزل: يستخدم البولي إيثيلين المتشابك (XLPE) في عدد من كابلات الطاقة لأنه يتمتع بمقاومة جيدة للماء وخصائص كهربائية ممتازة. يضمن العزل في الكابلات عدم ملامسة الموصلات والمواد المعدنية الأخرى لبعضها البعض. [3]
  • الفراش: يتم استخدام الفراش المصنوع من كلوريد البولي فينيل (PVC) لتوفير حدود وقائية بين الطبقات الداخلية والخارجية للكابل.
  • الدروع: توفر دروع الأسلاك الفولاذية حماية ميكانيكية، مما يعني أن الكابل يمكنه تحمل ضغوط أعلى، ويمكن دفنه مباشرة واستخدامه في مشاريع خارجية أو تحت الأرض. [4] عادة ما يكون الدروع متصلاً بالأرض ويمكن استخدامه أحيانًا كموصل حماية للدائرة ("سلك أرضي") للمعدات التي يوفرها الكابل.
  • الغلاف: غلاف أسود من مادة PVC يحمل جميع مكونات الكابل معًا ويوفر حماية إضافية من الضغوط الخارجية.

يلبي إصدار PVC من كابل SWA، [5] الموصوف أعلاه، متطلبات كل من المعيار البريطاني BS 5467 ومعيار اللجنة الكهروتقنية الدولية IEC 60502. [6] يُعرف باسم كابل SWA BS 5467 وله تصنيف جهد 600/1000 فولت. [7]

يمكن الإشارة إلى كابل SWA بشكل عام باسم كابل التيار الكهربائي، والكابل المدرع، وكابل الطاقة، والكابل المدرع الكتيب. ومع ذلك، ينطبق اسم كابل الطاقة على مجموعة واسعة من الكابلات بما في ذلك كابل 6381Y وNYCY وNYY-J و6491X.

كابل مدرع من سلك الألمنيوم

تُستخدم دروع الأسلاك الفولاذية فقط في الإصدارات متعددة النواة من الكابل. والكابل متعدد النواة ، كما يوحي الاسم، هو الكابل الذي يحتوي على عدد من النوى المختلفة. وعندما يحتوي الكابل على نواة واحدة فقط، يتم استخدام دروع الأسلاك المصنوعة من الألومنيوم (AWA) بدلاً من الأسلاك الفولاذية. وذلك لأن الألومنيوم غير مغناطيسي. وينتج مجال مغناطيسي عن التيار في كابل أحادي النواة. وهذا من شأنه أن يحفز تيارًا كهربائيًا في السلك الفولاذي، مما قد يتسبب في ارتفاع درجة الحرارة.

استخدام الدروع للتأريض

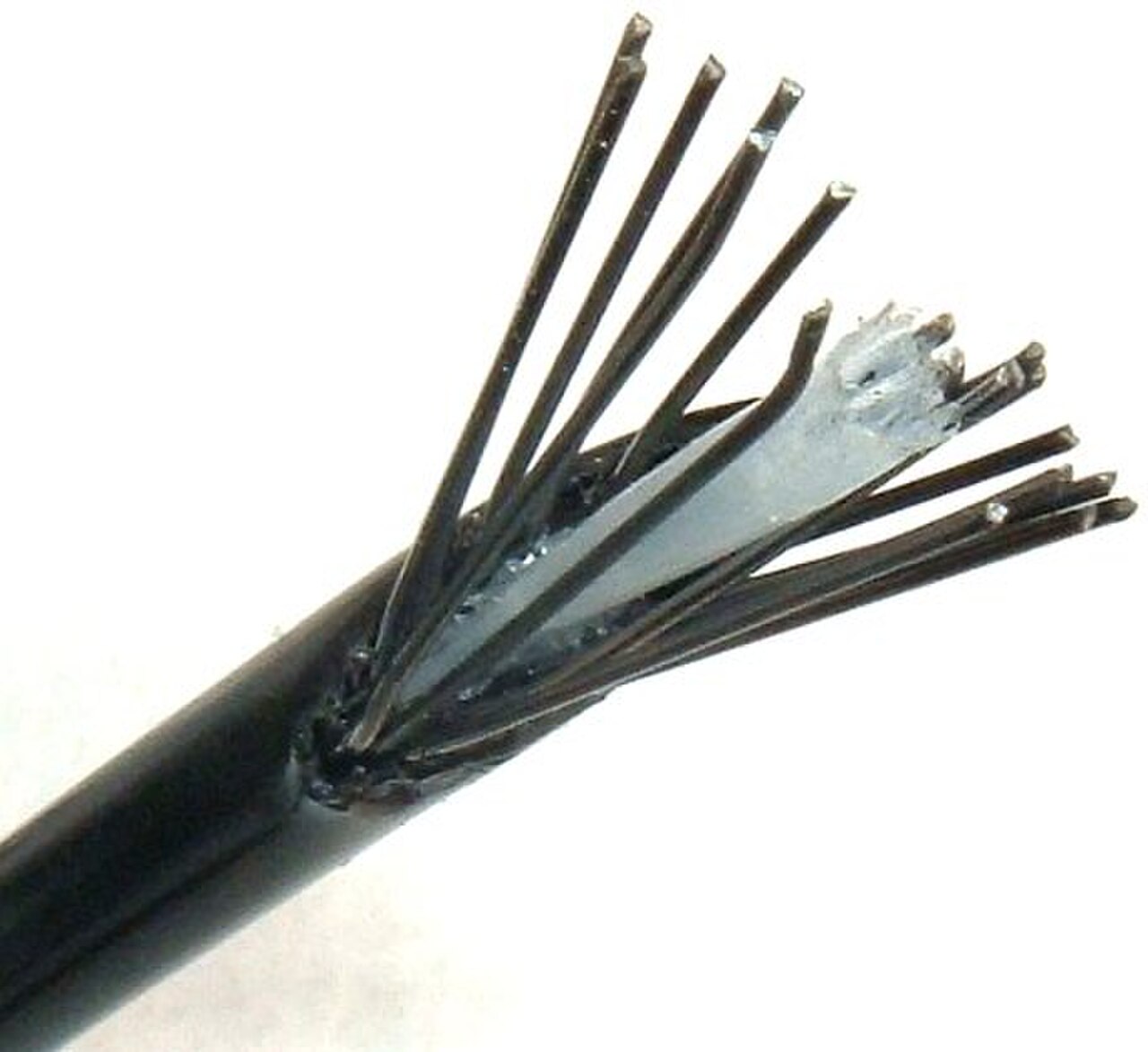

كابل مع درع خفيف

إن استخدام الدرع كوسيلة لتوفير التأريض للمعدات التي يوفرها الكبل (وهي وظيفة تُعرف تقنيًا باسم موصل حماية الدائرة أو CPC) هو موضوع نقاش داخل صناعة التركيبات الكهربائية. في بعض الأحيان، يتم تحديد قلب إضافي داخل الكبل باعتباره موصل حماية الدائرة (على سبيل المثال، بدلاً من استخدام كبل ثنائي النواة للخط والمحايد والدرع باعتباره موصل حماية الدائرة، يتم استخدام كبل ثلاثي النواة) أو يتم تشغيل سلك أرضي خارجي بجانب الكبل ليكون بمثابة موصل حماية الدائرة. المخاوف الأساسية هي التوصيل النسبي للدرع مقارنة بالنوى (التي تقل مع زيادة حجم الكابل) وقضايا الموثوقية. قامت مقالات حديثة من مصادر موثوقة بتحليل الممارسة بالتفصيل وخلصت إلى أنه في غالبية المواقف، يكون الدرع كافيًا ليكون بمثابة موصل حماية الدائرة بموجب لوائح الأسلاك في المملكة المتحدة. [8] [9]

كابل SWA BS 6724

يعتمد بناء كابل SWA على الاستخدام المقصود. فعندما يلزم تركيب كابل الطاقة في منطقة عامة، على سبيل المثال، يجب استخدام كابل مكافئ منخفض الدخان وخالي من الهالوجين (LSZH)، يسمى كابل SWA BS 6724. بعد حريق كينغز كروس في لندن عام 1987، أصبح استخدام غلاف LSZH إلزاميًا على جميع كابلات مترو لندن - كان عدد من الوفيات بسبب استنشاق الغاز السام والدخان. ونتيجة لذلك، يوصى الآن باستخدام كابلات LSZH في المناطق العامة المغلقة المكتظة بالسكان. وذلك لأنها تنبعث منها مستويات غير سامة من الهالوجين ومستويات منخفضة من الدخان عند تعرضها للحريق. يحتوي كابل SWA BS 6724 - الذي يلبي متطلبات المعيار البريطاني BS 6724 - على فراش LSZH وغلاف LSZH أسود.

الاستخدام في الاتصالات السلكية واللاسلكية

تُستخدم الكابلات المدرعة في كابلات الاتصالات البحرية للحماية من التلف الذي قد تسببه سفن الصيد والحياة البرية. استخدمت الكابلات المبكرة التي تحمل التلغراف درعًا من الأسلاك الحديدية، ولكنها تحولت لاحقًا إلى الفولاذ. كان أولها كابلًا عبر القناة الإنجليزية وضعته شركة التلغراف البحري في عام 1851. [10] سرعان ما تبع ذلك العديد من كابلات التلغراف، وكابلات الهاتف لاحقًا ذات الأنوية المتعددة. الكابلات الحديثة عبارة عن كابلات ألياف ضوئية بدلاً من الأنوية النحاسية. كان أول كابل ألياف ضوئية عبر الأطلسي هو TAT-8 في عام 1988. [11]

انظر أيضا

مراجع

  1. ^ كريستوفر شيلتون (2004). التركيبات الكهربائية. نيلسون ثورنز. ص 99–. ISBN 978-0-7487-7979-6.
  2. ^ المعيار البريطاني BS EN 60228:2005. bsi-global.com
  3. ^ نظرة أقرب على الكابل: دليل الكابل والطاولة . دراكا. 2008.
  4. ^ "BS 5467 SWA Cable PVC". مؤرشف من الأصل في 2008-11-05 . تم الاسترجاع 2020-06-20 .
  5. ^ جون ويتفيلد (1995). مبادئ الحرف الكهربائية. IET. ص 253–. ISBN 978-0-85296-811-6.
  6. ^ معيار IEC 60502-1. iec.ch (2004)
  7. ^ تريفور ماركس (2002) دليل على BS7671: لوائح الأسلاك الكهربائية IEE – دليل الامتثال . دار نشر راديكال فيز المحدودة. رقم ISBN 1904126022. ص. 358
  8. ^ استخدام درع الكابلات المدرعة المصنوعة من أسلاك الفولاذ كموصل وقائي. gadsolutions.biz
  9. ^ Darrell Locke (2008) تقرير جمعية البحوث الكهربائية (ERA) حول الكابلات المدرعة ذات CPCs الخارجية – الملحق 16 في دليل لوائح الأسلاك: الإصدار السابع عشر لوائح الأسلاك IEE (BS 7671:2008) . Wiley. ISBN 978-0-470-51685-0
  10. ^ سميث، ويليوبي ، صعود وتوسع التلغراف البحري، JS Virtue & Company، 1891 OCLC  1079820592.
  11. ^ براي، جون، الابتكار وثورة الاتصالات: من رواد العصر الفيكتوري إلى الإنترنت عريض النطاق ، ص 244، معهد الهندسة والتكنولوجيا، 2002 ISBN 0852962185 .
