كابل توزيع الطاقة

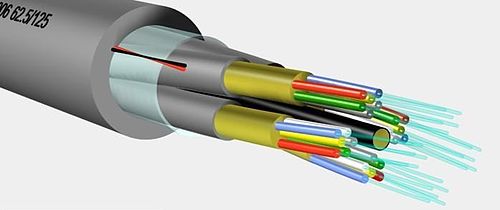

كابل الألياف الضوئية من نوع التفرع (يُسمى أيضًا كابل التفرع أو كابل التوزيع ) هو كابل ألياف ضوئية يحتوي على عدة ألياف ضوئية أحادية الاتجاه مغلفة داخل غلاف خارجي. يختلف هذا عن كابل التوزيع ، حيث تُجمع الألياف ذات الغلاف المحكم معًا، ويحميها الغلاف الخارجي للكابل فقط. يُضفي تصميم كابل التفرع متانةً إضافيةً لتحمل الظروف القاسية، إلا أنه أكبر حجمًا وأكثر تكلفةً من كابل التوزيع. يُناسب كابل التفرع تطبيقات التمديدات الرأسية القصيرة وتطبيقات المساحات المفتوحة ، وكذلك للاستخدام في القنوات ، حيث يُخطط لتمديد كابل بسيط لتجنب استخدام أي صندوق توصيل أو وصلات ألياف ضوئية .

بفضل تقوية كل ليف على حدة، يُمكن تقسيم الكابل بسهولة إلى خطوط ألياف فردية. يُمكن فصل كل كابل أحادي الاتجاه داخل الغلاف الخارجي واستخدامه ككابل توصيل ، كما في تطبيقات الألياف الضوئية المكتبية في المباني. يُتيح ذلك توصيل الكابلات دون الحاجة إلى وصلات خاصة، ويُقلل أو يُلغي الحاجة إلى لوحات توصيل الألياف الضوئية أو إطار توزيع الألياف الضوئية . يتطلب كابل التوصيل استخدام موصلات بسيطة، وهو ما قد يكون مُفضلاً في بعض الحالات. أما الحل الأكثر شيوعًا اليوم فهو استخدام مجموعة توزيع الألياف التي تُضيف غلافًا إلى الخيوط الدقيقة لأنواع الكابلات الأخرى.

تُصنع وصلات التوزيع الشريطية من كابلات الألياف الضوئية الشريطية. ويتم تركيبها عادةً في منطقة الخزانة أو كوصلة تمديد أفقية من نقطة التجميع إلى منافذ محطة العمل.

يشمل ذلك: ضفائر شعر مزينة بشريط خارجي وضفائر شعر مزينة بشريط خارجي بدون غلاف. ضفائر الشعر المزينة بشريط خارجي لها غلاف خارجي، بينما ضفائر الشعر المزينة بشريط خارجي بدون غلاف خارجي، وعادةً ما تكون محمية بأنبوب شفاف.

تُصنع وصلات التوزيع المجمعة من كابلات الألياف الضوئية متعددة النوى ذات البنية الدائرية، والتي تُسمى أيضًا كابلات توزيع الألياف الضوئية. ويتم تركيبها عادةً في أماكن مخصصة مثل صناديق التوصيل المثبتة على الرفوف أو الجدران أو لوحات التوصيل.

• صندوق توصيل (ما يعادله من النحاس)
