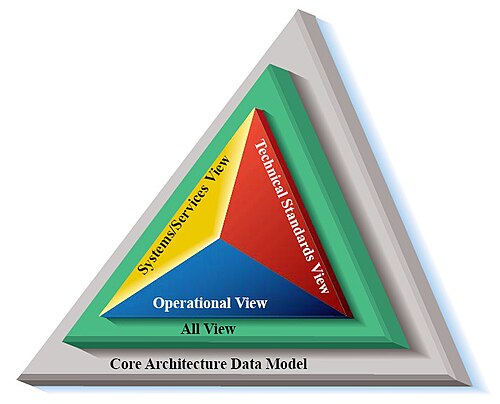

إطار عمل هندسة وزارة الدفاع الإصدار 1.5. [ 1 ]

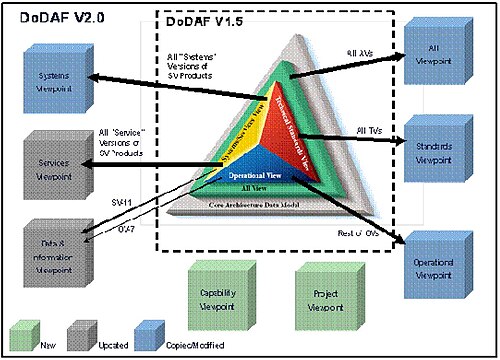

إطار عمل DoDAF المعماري الإصدار 2.0 [ 2 ]

إطار عمل هندسة وزارة الدفاع الأمريكية ( DoDAF ) هو إطار عمل هندسي لوزارة الدفاع الأمريكية ، يوفر بنية تحتية للتصور البصري لاهتمامات جهات معنية محددة، وذلك من خلال وجهات نظر منظمة وفقًا لعروض متنوعة . تُعد هذه العروض أدوات لتصور وفهم واستيعاب النطاق الواسع والتعقيدات الكامنة في وصف الهندسة المعمارية، وذلك باستخدام وسائل جدولية ، أو هيكلية ، أو سلوكية ، أو وجودية ، أو تصويرية ، أو زمنية ، أو بيانية ، أو احتمالية ، أو مفاهيمية بديلة . الإصدار الحالي من DoDAF هو 2.02.

يُعدّ إطار العمل المعماري هذا مناسبًا بشكل خاص للأنظمة الكبيرة ذات تحديات التكامل والتوافق المعقدة، وهو فريد من نوعه على ما يبدو في استخدامه "للرؤى التشغيلية". توفر هذه الرؤى نظرة عامة وتفاصيل موجهة إلى أصحاب المصلحة المحددين ضمن نطاقهم وفي تفاعلهم مع النطاقات الأخرى التي سيعمل فيها النظام. [ 3 ]

ملخص

يوفر إطار عمل DoDAF إطارًا أساسيًا لتطوير وتمثيل أوصاف البنية التي تضمن قاسمًا مشتركًا لفهم ومقارنة ودمج البنى عبر الحدود التنظيمية والمشتركة والمتعددة الجنسيات. ويحدد هذا الإطار تعريفات عناصر البيانات وقواعدها وعلاقاتها، بالإضافة إلى مجموعة أساسية من المنتجات لتطوير أنظمة أو بنى متكاملة أو اتحادية بشكل متسق. وقد تتضمن أوصاف البنية هذه عائلات من الأنظمة (FoS) وأنظمة من الأنظمة (SoS) وقدرات شبكية مركزية للتشغيل البيني والتفاعل في بيئة غير قتالية. [ 1 ]

يُتوقع من مكونات وزارة الدفاع الأمريكية الالتزام بإطار عمل هندسة الأنظمة التابع لوزارة الدفاع (DoDAF) إلى أقصى حد ممكن عند تطوير البنى داخل الوزارة. ويضمن هذا الالتزام إمكانية إعادة استخدام المعلومات، ومكونات البنية، والنماذج، ووجهات النظر، مع فهم مشترك. ويُشترط على جميع عمليات الاستحواذ الرئيسية لأنظمة الأسلحة وتكنولوجيا المعلومات التابعة لوزارة الدفاع الأمريكية تطوير وتوثيق بنية مؤسسية (EA) باستخدام وجهات النظر المحددة في إطار عمل هندسة الأنظمة التابع لوزارة الدفاع (DoDAF). ورغم أن إطار عمل هندسة الأنظمة التابع لوزارة الدفاع (DoDAF) موجه بشكل واضح للأنظمة العسكرية، إلا أنه يتمتع بتطبيق واسع النطاق في القطاعات الخاصة والعامة والتطوعية حول العالم، ويمثل أحد أطر عمل هندسة الأنظمة العديدة . [ 4 ] [ 5 ]

  • الغرض من DoDAF هو تحديد المفاهيم والنماذج القابلة للاستخدام في العمليات الأساسية الست لوزارة الدفاع: [ 6 ]
    1. التكامل والتطوير المشترك للقدرات (JCIDS)
    2. التخطيط والبرمجة والميزنة والتنفيذ (PPBE)
    3. نظام اكتساب الدفاع (DAS)
    4. هندسة النظم (SE)
    5. التخطيط التشغيلي (OPLAN)
    6. إدارة محفظة القدرات (CPM)
  • بالإضافة إلى ذلك، كانت الأهداف المحددة لـ DoDAF 2.0 هي: [ 6 ]
    1. وضع إرشادات لمحتوى الهندسة المعمارية كوظيفة للغرض - "مناسب للغرض"
    2. زيادة فائدة وفعالية البنى من خلال نموذج بيانات صارم - نموذج DoDAF Meta (DM2) - بحيث يمكن دمج البنى وتحليلها وتقييمها بدقة أكبر.

تاريخ

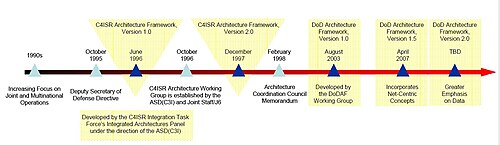

تطور DoDAF منذ التسعينيات. تم إصدار DoDAF V2.0 في مايو 2009. [ 1 ]

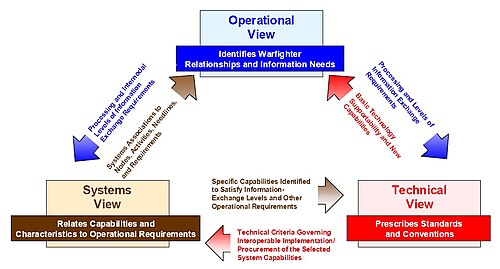

طُوِّرت النسخة الأولى من إطار عمل تطوير أنظمة القيادة والسيطرة والاتصالات والحوسبة والاستخبارات والمراقبة والاستطلاع (C4ISR) في تسعينيات القرن الماضي . وفي الفترة نفسها، جرى تطوير النموذج المرجعي TAFIM ، الذي بدأ العمل به عام 1986. أُنشئت النسخة الأولى من إطار عمل أنظمة القيادة والسيطرة والاتصالات والحوسبة والاستخبارات والمراقبة والاستطلاع (C4ISR) الإصدار 1.0، في 7 يونيو 1996، استجابةً لإقرار قانون كلينجر-كوهين . وقد تناولت هذه النسخة توجيه نائب وزير الدفاع لعام 1995 الذي دعا إلى بذل جهد على مستوى وزارة الدفاع لتحديد وتطوير وسائل وعمليات أفضل لضمان قابلية التشغيل البيني لقدرات أنظمة القيادة والسيطرة والاتصالات والحوسبة والاستخبارات والمراقبة والاستطلاع (C4ISR) وتلبية احتياجات المقاتلين. وأسفرت جهود التطوير المستمرة في ديسمبر 1997 عن إصدار النسخة الثانية، إطار عمل أنظمة القيادة والسيطرة والاتصالات والحوسبة والاستخبارات والمراقبة والاستطلاع (C4ISR) الإصدار 2.0. [ 1 ]

في أغسطس 2003، صدرت النسخة 1.0 من إطار عمل DoDAF، والتي أعادت هيكلة إطار عمل C4ISR الإصدار 2.0 لتقديم إرشادات ووصف للمنتجات ومعلومات تكميلية في مجلدين وكتاب مرجعي. وقد وسّعت هذه النسخة نطاق تطبيق مبادئ وممارسات الهندسة المعمارية ليشمل جميع مجالات المهام، بدلاً من اقتصارها على مجتمع C4ISR فقط. تناولت هذه الوثيقة الاستخدام، والهندسة المعمارية المتكاملة، وسياسات وزارة الدفاع والسياسات الفيدرالية، وقيمة الهندسة المعمارية، ومقاييس الهندسة المعمارية، وعمليات دعم القرار في وزارة الدفاع، وتقنيات التطوير، والتقنيات التحليلية، و CADM الإصدار 1.01، وانتقلت نحو نهج قائم على المستودعات من خلال التركيز على عناصر بيانات الهندسة المعمارية التي تُشكّل منتجات الهندسة المعمارية. [ 1 ] في فبراير 2004، صدرت وثائق الإصدار 1.0 مع المجلد الأول: "التعريفات والإرشادات"، والمجلد الثاني: "وصف المنتجات"، وكتاب مرجعي. وفي أبريل 2007، صدرت النسخة 1.5 مع وثائق "التعريفات والإرشادات"، و"وصف المنتجات"، و"وصف بيانات الهندسة المعمارية". شهدت هذه الفترة تطورًا إضافيًا في المفاهيم والمصطلحات التي استُبدلت لاحقًا بمناهج مختلفة. فعلى سبيل المثال، كان بيان احتياجات المهمة (MNS) وثيقةً تابعةً لوزارة الدفاع الأمريكية ، تُحدد احتياجات القدرات لبرنامج ما، والتي يجب تلبيتها من خلال مجموعة من الحلول ( DOTMLPF ) لمعالجة قصور في المهمة أو لتعزيز القدرة التشغيلية. وقد حلّت محل هذا النوع من الوثائق وثيقةٌ تُعرف بوصف احتياجات القدرات الأولية، وذلك وفقًا لـ CJCSI 3170.01E. كما حلّت سلسلة CJCSI 5123.01 محلّ كلٍّ من CJCSI 3170.01 و6212.01.

تم تقديم هذا المصطلح كخطوة أساسية في CJCSI 3170.01B (أبريل 2001)، 6212.01D (أبريل 2005)، ودليل الاستحواذ الدفاعي المؤقت (أكتوبر 2004).

في 28 مايو 2009، اعتمدت وزارة الدفاع الأمريكية الإصدار 2.0 من إطار عمل DoDAF. [ 7 ] الإصدار الحالي هو DoDAF 2.02. [ 8 ] يُنشر الإصدار 2.0 من DoDAF على موقع إلكتروني عام. [ 9 ]

تتضمن الأطر المشتقة الأخرى القائمة على إطار عمل هندسة وزارة الدفاع الأمريكية (DoDAF) إطار عمل هندسة حلف شمال الأطلسي (NAF) وإطار عمل هندسة وزارة الدفاع . ومثل مناهج هندسة المؤسسات الأخرى، مثل إطار عمل هندسة مجموعة أوبن (TOGAF)، يُنظَّم إطار عمل هندسة وزارة الدفاع الأمريكية (DoDAF) حول مستودع مشترك لحفظ مخرجات العمل. ويُعرَّف هذا المستودع بواسطة مخطط قاعدة البيانات المشترك، نموذج بيانات الهندسة المعمارية الأساسية 2.0، ونظام سجل هندسة وزارة الدفاع الأمريكية (DARS). ومن السمات الرئيسية لإطار عمل هندسة وزارة الدفاع الأمريكية (DoDAF) قابلية التشغيل البيني، والتي تُنظَّم على شكل سلسلة من المستويات، تُسمى مستويات قابلية التشغيل البيني لأنظمة المعلومات (LISI). ويجب ألا يقتصر النظام قيد التطوير على تلبية احتياجاته من البيانات الداخلية فحسب، بل يجب أن يلبي أيضًا احتياجات الإطار التشغيلي الذي يُدمج فيه.

القدرات والمهام

انظر إلى الرسم التخطيطي للاطلاع على تصوير التركيز على القدرات، كما يرتبط بالمهمة/مسار العمل، والخيوط، والأنشطة، والهياكل.

القدرات الموصوفة بالبنى

اتجهت وزارة الدفاع الأمريكية نحو التركيز على توفير القدرات، وهو السبب الرئيسي لإنشاء النظام/الخدمة. وتصف نماذج القدرات تصنيف القدرات وتطورها. ويُقصد بسلسلة القدرات الأنشطة والقواعد والأنظمة المحددة المرتبطة بتلك القدرة.

إن مفهوم القدرة، كما هو محدد من قبل مجموعة بيانات النموذج الفوقي، يسمح بالإجابة على أسئلة مثل:

  • كيف تدعم قدرة أو قدرات معينة المهمة/الرؤية العامة؟
  • ما هي النتائج المتوقعة من قدرة معينة أو مجموعة من القدرات؟
  • ما هي الخدمات المطلوبة لدعم إحدى القدرات؟
  • ما هو النطاق الوظيفي والنطاق التنظيمي لقدرة أو مجموعة من القدرات؟
  • ما هي مجموعة القدرات الحالية التي نديرها كجزء من محفظة أعمالنا؟

[ 10 ]

يتم وصف المهمة أو مسار العمل من خلال مفهوم العمليات (CONOPS)، ويتم تنظيمها حسب القدرات.

  • يتم وصف القدرات بواسطة الخيوط.
  • يتم وصف الخيوط بواسطة الأنشطة التي يتم تنفيذها بشكل تسلسلي أو متوازٍ.
  • تُصنّف الأنشطة ضمن مجالات المهام. وتحدد الأنشطة العمليات الخاصة بالبنية.
  • تُصنَّف البنى التحتية حسب مجالات المهام. وتوفر هذه البنى الموارد المناسبة للقدرات المطلوبة للمهمة أو مسار العمل.

عدد المشاهدات: 1.5

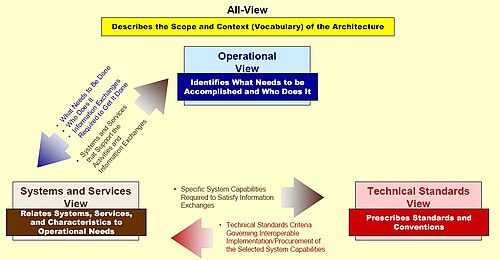

روابط DoDAF V1.5 بين العروض. [ 1 ]
إطار عمل وزارة الدفاع الأمريكية للقيادة والسيطرة والاتصالات والحاسوب والاستخبارات والمراقبة والاستطلاع

يُعرّف إطار عمل DoDAF الإصدار 1.5 مجموعة من المنتجات، أو نموذج عرض ، تعمل كآليات لتصوّر وفهم واستيعاب النطاق الواسع والتعقيدات الكامنة في وصف البنية من خلال وسائل رسومية أو جدولية أو نصية. تُنظّم هذه المنتجات ضمن أربعة عروض:

يُصوّر كل عرض منظورًا مُحددًا لبنية النظام كما هو موضح أدناه. عادةً ما يتم إنشاء جزء فقط من مجموعة عروض DoDAF الكاملة لكل عملية تطوير نظام. يُمثل الشكل المعلومات التي تربط بين العرض التشغيلي، وعرض الأنظمة والخدمات، وعرض المعايير التقنية. تُوفر العروض الثلاثة وعلاقاتها المتبادلة - المدفوعة بعناصر بيانات معمارية مشتركة - الأساس لاستخلاص مقاييس مثل قابلية التشغيل البيني أو الأداء، ولقياس تأثير قيم هذه المقاييس على فعالية المهمة التشغيلية. [ 1 ]

جميع الآراء

توفر منتجات العرض الشامل (AV) وصفًا موحدًا للبنية بأكملها، وتحدد نطاقها وسياقها. تُعرَّف منتجات العرض الشامل (AV) في DoDAF V1.5 على النحو التالي:

نظرة عامة على AV-1 ومعلومات موجزة
النطاق، والغرض، والمستخدمون المستهدفون، والبيئة المصورة، والنتائج التحليلية (إن وجدت).
قاموس AV-2 المتكامل
تعريفات جميع المصطلحات المستخدمة في جميع المنتجات.

نظرة تشغيلية

توفر منتجات العرض التشغيلي (OV) وصفًا للمهام والأنشطة والعناصر التشغيلية وتبادل المعلومات اللازمة لإنجاز مهام وزارة الدفاع الأمريكية. ويُقدم العرض التشغيلي تمثيلات نصية ورسومية للعُقد والعناصر التشغيلية، والمهام والأنشطة المُسندة، وتدفقات المعلومات بين هذه العُقد. كما يُحدد نوع المعلومات المُتبادلة، وتواتر التبادل، والمهام والأنشطة التي يدعمها هذا التبادل، وطبيعة هذا التبادل. وتُعرّف منتجات العرض التشغيلي (OV) الخاصة بإطار عمل وزارة الدفاع الأمريكية (DoDAF V1.5) على النحو التالي:

رسم تخطيطي عالي المستوى لمفهوم العمليات OV-1
وصف رسومي ونصي عالي المستوى للمفهوم التشغيلي (المنظمات عالية المستوى، والمهام، والتكوين الجغرافي، والاتصال، وما إلى ذلك).
وصف اتصال العقدة التشغيلية OV-2
العقد التشغيلية، والأنشطة التي يتم تنفيذها في كل عقدة، والاتصالات وتدفق المعلومات بين العقد.
مصفوفة تبادل المعلومات التشغيلية OV-3
المعلومات المتبادلة بين العقد والسمات ذات الصلة بهذا التبادل مثل الوسائط والجودة والكمية ومستوى قابلية التشغيل البيني المطلوبة.
مخطط العلاقات التنظيمية OV-4
القيادة والسيطرة والتنسيق والعلاقات الأخرى بين المنظمات.
نموذج النشاط التشغيلي OV-5
الأنشطة، والعلاقات بين الأنشطة، والمدخلات والمخرجات. بالإضافة إلى ذلك، يمكن أن تُظهر الطبقات الإضافية التكلفة، أو العقد المنفذة، أو غيرها من المعلومات ذات الصلة.
نموذج قواعد التشغيل OV-6a
أحد المنتجات الثلاثة المستخدمة لوصف تسلسل وتوقيت النشاط التشغيلي الذي يحدد قواعد العمل التي تقيد العملية.
وصف انتقال الحالة التشغيلية للطائرة OV-6b
أحد المنتجات الثلاثة المستخدمة لوصف تسلسل النشاط التشغيلي وتوقيته الذي يحدد استجابات عملية الأعمال للأحداث.
وصف تتبع الأحداث التشغيلية لطائرة OV-6c
أحد المنتجات الثلاثة المستخدمة لوصف تسلسل النشاط التشغيلي وتوقيته الذي يتتبع الإجراءات في سيناريو أو تسلسل حرج للأحداث.
نموذج البيانات المنطقي OV-7
توثيق متطلبات البيانات وقواعد العمليات التجارية الهيكلية للعرض التشغيلي. (في DoDAF V1.5. وهذا يتوافق مع DIV-2 في DoDAF V2.0.)

عرض الأنظمة والخدمات

تُعدّ رؤية الأنظمة والخدمات (SV) مجموعة من المنتجات الرسومية والنصية التي تصف الأنظمة والخدمات والترابطات التي تُوفّر وظائف وزارة الدفاع الأمريكية أو تدعمها. وتركز منتجات SV على أنظمة مادية محددة ذات مواقع جغرافية محددة. ويمكن توضيح العلاقة بين عناصر بيانات البنية عبر SV وOV من خلال عملية شراء الأنظمة ونشرها لدعم المؤسسات وعملياتها. منتجات DoDAF V1.5 SV هي:

وصف واجهة الأنظمة/الخدمات SV-1
يوضح هذا المخطط عقد الأنظمة والأنظمة الموجودة في هذه العقد لدعم المنظمات/الأدوار البشرية التي تمثلها العقد التشغيلية لـ OV-2. كما يحدد SV-1 أيضًا الواجهات بين الأنظمة وعقد الأنظمة.
وصف أنظمة/خدمات الاتصالات SV-2
يُصوّر هذا القسم معلوماتٍ هامة حول أنظمة الاتصالات، وروابطها، وشبكاتها. ويوثّق SV-2 أنواع وسائط الاتصال التي تدعم هذه الأنظمة، ويُنفّذ واجهاتها كما هو موضح في SV-1. وبذلك، يُبيّن SV-2 تفاصيل الاتصالات لواجهات SV-1 التي تُؤتمت جوانب خطوط الاحتياجات المُمثلة في OV-2.
مصفوفات SV-3 للأنظمة - الأنظمة، والخدمات - الأنظمة، والخدمات - الخدمات
يقدم تفاصيل حول خصائص الواجهة الموضحة في SV-1 للهندسة المعمارية، مرتبة في شكل مصفوفة.
وصف وظائف أنظمة/خدمات SV-4a/SV-4b
توثق وثيقة SV-4a التسلسلات الهرمية الوظيفية للنظام ووظائفه، بالإضافة إلى تدفقات البيانات بينهما. يُشار إلى وثيقة SV-4 من DoDAF v1.0 باسم "SV-4a" في DoDAF v1.5. على الرغم من وجود ترابط بين OV-5، أو التسلسلات الهرمية لعمليات الأعمال، والتسلسل الهرمي الوظيفي للنظام في SV-4a، إلا أنه ليس بالضرورة تطابقًا تامًا، ومن هنا تبرز الحاجة إلى مصفوفة تتبع النشاط التشغيلي إلى وظائف النظام (SV-5a)، التي توفر هذا التطابق.
مصفوفات تتبع النشاط التشغيلي لوظائف الأنظمة (SV-5a، SV-5b، SV-5c)، ومصفوفات تتبع النشاط التشغيلي للأنظمة والخدمات (SV-5c)
تُعدّ الأنشطة التشغيلية لـ SV-5a و SV-5b مواصفاتٍ للعلاقات بين مجموعة الأنشطة التشغيلية المطبقة على بنيةٍ ما ومجموعة وظائف النظام المطبقة على تلك البنية. ويُشار إلى SV-5 والامتداد المُضاف إليه من DoDAF v1.0 باسم "SV-5a" و "SV-5b" على التوالي في DoDAF v1.5.
مصفوفة تبادل البيانات لأنظمة/خدمات SV-6
يحدد هذا المنتج خصائص بيانات النظام المتبادلة بين الأنظمة. ويركز على عمليات تبادل المعلومات الآلية (ابتداءً من OV-3) المُطبقة في الأنظمة. أما عمليات تبادل المعلومات غير الآلية، مثل الأوامر الشفهية، فتُسجل فقط في منتجات OV.
مصفوفة معايير أداء أنظمة/خدمات SV-7
يحدد هذا المعيار الخصائص الكمية للأنظمة ومكوناتها من الأجهزة والبرامج، وواجهاتها (بيانات النظام التي تنقلها الواجهة، بالإضافة إلى تفاصيل روابط الاتصال التي تُنفذها)، ووظائفها. كما يحدد معايير الأداء الحالية لكل نظام أو واجهة أو وظيفة، ومعايير الأداء المتوقعة أو المطلوبة في أوقات محددة مستقبلاً. تشمل معايير الأداء جميع خصائص الأداء التقنية للأنظمة التي يمكن وضع متطلباتها وتحديد مواصفاتها. قد لا تكون مجموعة معايير الأداء الكاملة معروفة في المراحل الأولى من تعريف بنية النظام، لذا من المتوقع تحديث هذا المعيار طوال مراحل دورة حياة النظام، بدءًا من المواصفات والتصميم والتطوير والاختبار، وربما حتى النشر والتشغيل.
وصف تطور أنظمة/خدمات SV-8
تُوثّق هذه الخطط التطورية كيفية تطور النظام، أو البنية التي يندرج ضمنها، على مدى فترة زمنية طويلة. وبشكل عام، تُعدّ المعالم الرئيسية في الجدول الزمني أساسية لفهم مسار التطور بشكل صحيح.
توقعات تكنولوجيا أنظمة وخدمات SV-9
يُحدد هذا القسم التقنيات الداعمة الحالية والمتوقعة التي تم استهدافها باستخدام أساليب التنبؤ القياسية. وتُعرَّف التقنيات الداعمة المتوقعة بأنها تلك التي يمكن التنبؤ بها بشكل معقول بالنظر إلى الوضع الحالي للتكنولوجيا والتحسينات المتوقعة. وينبغي ربط التقنيات الجديدة بفترات زمنية محددة، والتي يمكن ربطها بالفترات الزمنية المستخدمة في مراحل برنامج SV-8.
نموذج قواعد الأنظمة/الخدمات SV-10a
يصف القواعد التي بموجبها تتصرف البنية أو أنظمتها في ظل ظروف محددة.
وصف حالة انتقال الأنظمة/الخدمات SV-10b
طريقة بيانية لوصف استجابة النظام (أو وظيفة النظام) لمختلف الأحداث عن طريق تغيير حالته. يُمثل المخطط أساسًا مجموعات الأحداث التي ستستجيب لها الأنظمة في البنية (باتخاذ إجراء للانتقال إلى حالة جديدة) كدالة لحالتها الحالية. يُحدد كل انتقال حدثًا وإجراءً.
وصف تتبع أحداث أنظمة/خدمات SV-10c
يُقدّم هذا النظام فحصًا زمنيًا لعناصر بيانات النظام المتبادلة بين الأنظمة المشاركة (الخارجية والداخلية)، ووظائف النظام، أو الأدوار البشرية، نتيجةً لسيناريو مُحدد. يجب أن يتضمن كل مخطط لتتبع الأحداث وصفًا مُصاحبًا يُحدد السيناريو أو الموقف المُحدد. قد يُظهر SV-10c في عرض الأنظمة والخدمات جوانب خاصة بالنظام أو تحسينات على تسلسلات الأحداث الحرجة الموصوفة في العرض التشغيلي.
مخطط SV-11 المادي
يُعدّ هذا المنتج أحد أقرب منتجات هندسة البرمجيات إلى تصميم النظام الفعلي في إطار العمل. يُحدد هذا المنتج بنية أنواع بيانات النظام المختلفة التي تستخدمها الأنظمة في هندسة البرمجيات. (في DoDAF الإصدار 1.5، يُقابل هذا المنتج DIV-3 في DoDAF الإصدار 2.0).

عرض المعايير الفنية

تُعرّف منتجات عرض المعايير التقنية (TV) المعايير التقنية، واتفاقيات التنفيذ، وقواعد العمل، والمعايير التي تحكم البنية. وفيما يلي منتجات DoDAF V1.5 TV:

  • ملف تعريف المعايير الفنية StdV-1 - استخراج المعايير التي تنطبق على البنية المحددة. (في DoDAF V1.5. تمت إعادة تسميته إلى StdV-1 في DoDAF V2.0.)
  • توقعات المعايير الفنية StdV-2 - وصف للمعايير الناشئة المتوقع تطبيقها على البنية المحددة، ضمن أطر زمنية مناسبة. (في DoDAF V1.5. أعيد تسميتها إلى StdV-2 في DoDAF V2.0.)

وجهات نظر الإصدار 2.0

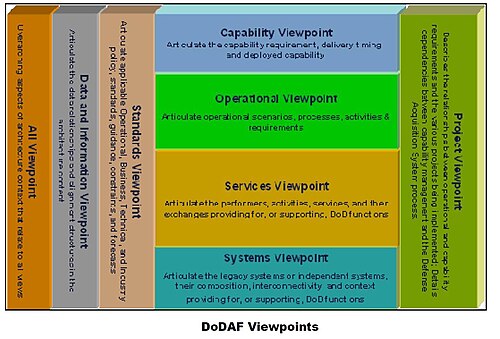

مخطط وجهات نظر DoDAF V2.0. [ 11 ]

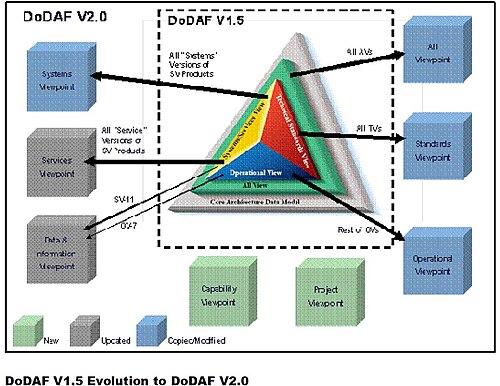

تطور وجهات نظر DoDAF V1.5 إلى وجهات نظر DoDAF V2.0. [ 12 ]
ربط عروض DoDAF V1.5 بوجهات نظر DoDAF V2.0. [ 13 ]

في DoDAF V2.0، تتألف وجهات النظر المعمارية من بيانات مُنظمة لتسهيل الفهم. وللتوافق مع معايير ISO، تم تغيير المصطلحات من "وجهات نظر" إلى "عرض" عند الاقتضاء (على سبيل المثال، أصبح "العرض التشغيلي" الآن "وجهة النظر التشغيلية").

جميع وجهات النظر (AV)
يصف الجوانب الشاملة لسياق الهندسة المعمارية التي ترتبط بجميع وجهات النظر.
وجهة نظر القدرات (CV)
جديد في DoDAF V2.0. يوضح متطلبات القدرة، وتوقيت التسليم، والقدرة المنشورة.
وجهة نظر البيانات والمعلومات (DIV)
جديد في DoDAF V2.0. يوضح علاقات البيانات وهياكل التوافق في محتوى البنية للقدرات والمتطلبات التشغيلية وعمليات هندسة النظام والأنظمة والخدمات.
وجهة نظر تشغيلية (OV)
يشمل ذلك السيناريوهات التشغيلية والأنشطة والمتطلبات التي تدعم القدرات.
وجهة نظر المشروع (PV)
جديد في DoDAF الإصدار 2.0. يصف هذا القسم العلاقات بين متطلبات التشغيل ومتطلبات القدرات والمشاريع المختلفة قيد التنفيذ. كما يُفصّل قسم "نظرة عامة على المشروع" التبعيات بين متطلبات القدرات ومتطلبات التشغيل، وعمليات هندسة النظم، وتصميم النظم، وتصميم الخدمات ضمن عملية نظام الاستحواذ الدفاعي.
وجهة نظر الخدمات (SvcV)
جديد في DoDAF V2.0. يعرض تصميم الحلول التي توضح الجهات الفاعلة والأنشطة والخدمات وتبادلاتها، مما يوفر أو يدعم الوظائف التشغيلية ووظائف القدرات.
وجهة نظر المعايير (StdV)
تمت إعادة تسميته من عرض المعايير الفنية. يوضح السياسات والمعايير والإرشادات والقيود والتوقعات التشغيلية والتجارية والفنية والصناعية المعمول بها والتي تنطبق على متطلبات القدرة والتشغيل وعمليات هندسة النظم والأنظمة والخدمات.
وجهة نظر الأنظمة (SV)
يوضح هذا الإطار، لدعم الأنظمة القديمة ، تصميم الحلول التي تُفصّل الأنظمة، وتكوينها، وترابطها، وسياقها، لتوفير أو دعم الوظائف التشغيلية والقدراتية. تجدر الإشارة إلى أن مفهوم النظام قد تغير في DoDAF V2.0 مقارنةً بـ DoDAF V1.5: لم يعد النظام يقتصر على مكونات الحاسوب المادية والبرمجية فقط، بل أصبح يُعرّف الآن بمعنى عام على أنه مجموعة من المكونات - آلية أو بشرية - التي تؤدي أنشطة (لأنها أنواع فرعية من المؤدي) وتتفاعل فيما بينها أو تعتمد على بعضها البعض. قد يشمل ذلك أي شيء، بدءًا من قطع صغيرة من المعدات ذات عناصر متفاعلة أو مترابطة، وصولًا إلى عائلة الأنظمة (FoS) ونظام الأنظمة (SoS). يُذكر أن الأنظمة تتكون من مواد (مثل المعدات والطائرات والسفن) وأنواع من الأفراد.

يمكن الاستمرار في استخدام بنيتي DoDAF V1.0 وDoDAF V1.5. وعند الاقتضاء (عادةً ما يُشار إلى ذلك في السياسة أو من قِبل صانع القرار)، ستحتاج بنيتا DoDAF V1.0 وV1.5 إلى التحديث. عند مقارنة بنية ما قبل DoDAF V2.0 ببنية DoDAF V2.0، يجب تحديد أو شرح الاختلافات المفاهيمية (مثل العقدة) في البنية الأحدث. أما بالنسبة لمنتجات DoDAF V1.5، فقد تم دمجها في نماذج DoDAF V2.0. في معظم الحالات، يدعم نموذج DoDAF V2.0 الفوقي مفاهيم بيانات DoDAF V1.5، باستثناء ملحوظ واحد: العقدة. العقدة مفهوم منطقي معقد يتم تمثيله بمفاهيم أكثر واقعية.

جميع وجهات النظر (AV)

نظرة عامة على AV-1 ومعلومات موجزة
يصف رؤى المشروع وأهدافه وغاياته وخططه وأنشطته وأحداثه وشروطه ومقاييسه وآثاره (نتائجه) والأشياء المنتجة.
قاموس AV-2 المتكامل
مستودع بيانات معمارية يحتوي على تعريفات لجميع المصطلحات المستخدمة فيه

وجهة نظر القدرات (CV)

رؤية CV-1
يتناول هذا التقرير مخاوف المؤسسة المرتبطة بالرؤية الشاملة للمساعي التحويلية، وبالتالي يحدد السياق الاستراتيجي لمجموعة من القدرات. والغرض من CV-1 هو توفير سياق استراتيجي للقدرات الموصوفة في وصف البنية.
تصنيف قدرات المركبة الفضائية CV-2
يُجسّد هذا النموذج تصنيفات القدرات، ويُقدّم تسلسلاً هرمياً لها. ويمكن عرض هذه القدرات ضمن سياق زمني. ويُحدّد معيار CV-2 جميع القدرات المُشار إليها في بنية واحدة أو أكثر.
مراحل تطوير قدرات المركبة الفضائية CV-3
يُظهر مخطط CV-3 مراحل تحقيق القدرات من حيث الأنشطة والشروط والآثار المرجوة والقواعد الملتزم بها واستهلاك الموارد وإنتاجها والتدابير، دون النظر إلى الجهة المنفذة أو حلول الموقع.
تبعيات القدرات لـ CV-4
التبعيات بين القدرات المخططة وتعريف المجموعات المنطقية للقدرات.
رسم خرائط القدرات في CV-5 لتطوير المنظمات
يُظهر استيفاء متطلبات القدرات مدى انتشار القدرات المخطط له وترابطها خلال مرحلة قدرات محددة. ويُبين مخطط القدرات (CV-5) الحل المخطط له لهذه المرحلة من حيث الجهات المنفذة والمواقع والمفاهيم المرتبطة بها.
ربط قدرات المركبة الفضائية CV-6 بالأنشطة التشغيلية
رسم خريطة تربط بين القدرات المطلوبة والأنشطة التشغيلية التي تدعمها تلك القدرات.
رسم خرائط قدرات وخدمات CV-7
رسم خرائط بين القدرات والخدمات التي تتيحها هذه القدرات.

وجهة نظر البيانات والمعلومات (DIV)

نموذج البيانات المفاهيمي DIV-1
المفاهيم المطلوبة للبيانات عالية المستوى وعلاقاتها.
نموذج البيانات المنطقي DIV-2
توثيق متطلبات البيانات وقواعد العمليات التجارية الهيكلية (الأنشطة). في DoDAF V1.5، كان هذا هو OV-7.
نموذج البيانات المادية DIV-3
تنسيق التنفيذ المادي لكيانات نموذج البيانات المنطقي، مثل تنسيقات الرسائل، وهياكل الملفات، والمخطط المادي. في DoDAF V1.5، كان هذا هو SV-11.

ملاحظة: انظر نموذج البيانات المنطقي لمناقشة العلاقة بين نماذج بيانات DIV الثلاثة هذه، مع مقارنة نماذج البيانات المفاهيمية والمنطقية والمادية.

وجهة نظر تشغيلية (OV)

رسم تخطيطي عالي المستوى لمفهوم العمليات OV-1
الوصف الرسومي/النصي عالي المستوى للمفهوم التشغيلي.
وصف تدفق الموارد التشغيلية OV-2
وصف لتدفقات الموارد المتبادلة بين الأنشطة التشغيلية.
مصفوفة تدفق الموارد التشغيلية OV-3
وصف للموارد المتبادلة والخصائص ذات الصلة بعمليات التبادل.
مخطط العلاقات التنظيمية OV-4
السياق التنظيمي، أو الدور، أو العلاقات الأخرى بين المنظمات.
شجرة تفكيك النشاط التشغيلي OV-5a
القدرات والأنشطة (الأنشطة التشغيلية) المنظمة في هيكل هرمي.
نموذج النشاط التشغيلي OV-5b
سياق القدرات والأنشطة (الأنشطة التشغيلية) وعلاقاتها بين الأنشطة والمدخلات والمخرجات؛ ويمكن أن تُظهر البيانات الإضافية التكلفة أو الجهات المنفذة أو غيرها من المعلومات ذات الصلة.
نموذج قواعد التشغيل OV-6a
أحد النماذج الثلاثة المستخدمة لوصف النشاط (النشاط التشغيلي). وهو يحدد قواعد العمل التي تقيد العمليات.
وصف انتقال الحالة OV-6b
أحد النماذج الثلاثة المستخدمة لوصف النشاط التشغيلي. وهو يحدد استجابات عمليات الأعمال للأحداث (عادةً ما تكون أنشطة قصيرة جدًا).
وصف تتبع الأحداث OV-6c
أحد النماذج الثلاثة المستخدمة لوصف النشاط (النشاط التشغيلي). وهو يتتبع الإجراءات في سيناريو أو تسلسل للأحداث.

وجهة نظر المشروع (PV)

علاقات محفظة مشاريع PV-1
يصف هذا القسم علاقات التبعية بين المنظمات والمشاريع والهياكل التنظيمية اللازمة لإدارة مجموعة من المشاريع.
الجدول الزمني لمشروع PV-2
عرض زمني للبرامج أو المشاريع، مع توضيح المعالم الرئيسية والترابطات بينها.
مشروع PV-3 لرسم خرائط القدرات
رسم خريطة للبرامج والمشاريع للقدرات لإظهار كيف تساعد المشاريع المحددة وعناصر البرنامج في تحقيق القدرة.

وجهة نظر الخدمات (SvcV)

وصف سياق خدمات SvcV-1
تحديد الخدمات، وبنود الخدمة، والترابط بينها.
وصف تدفق موارد خدمات SvcV-2
وصف لتدفقات الموارد المتبادلة بين الخدمات.
مصفوفة أنظمة وخدمات SvcV-3a
العلاقات بين الأنظمة والخدمات في وصف معماري معين.
مصفوفة الخدمات SvcV-3b
العلاقات بين الخدمات في وصف معماري معين. يمكن تصميمه لإظهار العلاقات ذات الأهمية، (مثل واجهات أنواع الخدمات، والواجهات المخطط لها مقابل الواجهات الحالية).
وصف وظائف خدمات SvcV-4
الوظائف التي تؤديها الخدمات وتدفقات بيانات الخدمة بين وظائف الخدمة (الأنشطة).
مصفوفة تتبع الأنشطة التشغيلية للخدمات SvcV-5
رسم خريطة للخدمات (الأنشطة) وصولاً إلى الأنشطة التشغيلية (الأنشطة).
مصفوفة تدفق موارد الخدمات SvcV-6
يوفر تفاصيل عن عناصر تدفق موارد الخدمة التي يتم تبادلها بين الخدمات وسمات هذا التبادل.
مصفوفة مقاييس الخدمات SvcV-7
مقاييس (مؤشرات) عناصر نموذج الخدمات للفترة الزمنية المناسبة.
وصف تطور خدمات SvcV-8
الخطوات التدريجية المخطط لها نحو نقل مجموعة من الخدمات إلى مجموعة أكثر كفاءة أو نحو تطوير الخدمات الحالية لتطبيق مستقبلي.
توقعات تكنولوجيا ومهارات خدمات SvcV-9
التقنيات الناشئة ، ومنتجات البرمجيات/الأجهزة، والمهارات التي من المتوقع أن تكون متاحة في مجموعة معينة من الأطر الزمنية والتي ستؤثر على تطوير الخدمات في المستقبل.
نموذج قواعد الخدمات SvcV-10a
أحد النماذج الثلاثة المستخدمة لوصف وظائف الخدمة. وهو يحدد القيود المفروضة على وظائف الأنظمة بسبب جانب من جوانب تصميم النظام أو تنفيذه.
وصف حالة انتقال خدمات SvcV-10b
أحد النماذج الثلاثة المستخدمة لوصف وظائف الخدمة. وهو يحدد استجابات الخدمات للأحداث.
وصف تتبع أحداث خدمات SvcV-10c
أحد النماذج الثلاثة المستخدمة لوصف وظائف الخدمة. وهو يحدد التحسينات الخاصة بالخدمة لتسلسلات الأحداث الحاسمة الموصوفة في وجهة النظر التشغيلية.

وجهة نظر المعايير (StdV)

ملف تعريف معايير StdV-1
قائمة المعايير التي تنطبق على عناصر الحل. في DoDAF V1.5، كان هذا هو TV-1.
توقعات معايير StdV-2
وصف المعايير الناشئة وتأثيرها المحتمل على عناصر الحلول الحالية، ضمن أطر زمنية محددة. في DoDAF V1.5، كان هذا هو TV-2.

وجهة نظر الأنظمة (SV)

وصف واجهة نظام SV-1
تحديد الأنظمة، وعناصر النظام، وترابطاتها.
وصف تدفق موارد أنظمة SV-2
وصف لتدفقات الموارد المتبادلة بين الأنظمة.
مصفوفة أنظمة SV-3
العلاقات بين الأنظمة في وصف معماري معين. يمكن تصميمه لإظهار العلاقات ذات الأهمية، (على سبيل المثال، واجهات نوع النظام، والواجهات المخطط لها مقابل الواجهات الحالية).
وصف وظائف أنظمة SV-4
الوظائف (الأنشطة) التي تؤديها الأنظمة وتدفقات بيانات النظام بين وظائف (أنشطة) النظام.
مصفوفة تتبع النشاط التشغيلي لوظائف الأنظمة في نظام SV-5a
رسم خريطة لوظائف النظام (الأنشطة) وصولاً إلى الأنشطة التشغيلية (الأنشطة).
مصفوفة تتبع الأنشطة التشغيلية للأنظمة في طائرة SV-5b
رسم خريطة للأنظمة وصولاً إلى القدرات أو الأنشطة التشغيلية (الأنشطة).
مصفوفة تدفق موارد أنظمة SV-6
يوفر تفاصيل عن عناصر تدفق موارد النظام التي يتم تبادلها بين الأنظمة وخصائص هذا التبادل.
مصفوفة قياسات أنظمة SV-7
مقاييس (مؤشرات) عناصر نموذج الأنظمة للفترة الزمنية المناسبة (الأطر الزمنية المناسبة).
وصف تطور أنظمة SV-8
الخطوات التدريجية المخطط لها نحو ترحيل مجموعة من الأنظمة إلى مجموعة أكثر كفاءة، أو نحو تطوير نظام حالي إلى تطبيق مستقبلي.
توقعات تكنولوجيا ومهارات أنظمة SV-9
التقنيات الناشئة، ومنتجات البرمجيات/الأجهزة، والمهارات التي من المتوقع أن تكون متاحة في مجموعة معينة من الأطر الزمنية والتي ستؤثر على تطوير النظام في المستقبل.
نموذج قواعد النظام SV-10a
أحد النماذج الثلاثة المستخدمة لوصف وظائف النظام. وهو يحدد القيود المفروضة على وظائف النظام بسبب جانب من جوانب تصميم النظام أو تنفيذه.
وصف انتقال حالة أنظمة SV-10b
أحد النماذج الثلاثة المستخدمة لوصف وظائف النظام. وهو يحدد استجابات الأنظمة للأحداث.
وصف تتبع أحداث أنظمة SV-10c
أحد النماذج الثلاثة المستخدمة لوصف وظائف النظام. وهو يحدد التحسينات الخاصة بالنظام لتسلسلات الأحداث الحرجة الموصوفة في وجهة النظر التشغيلية.

إنشاء بنية متكاملة باستخدام DoDAF

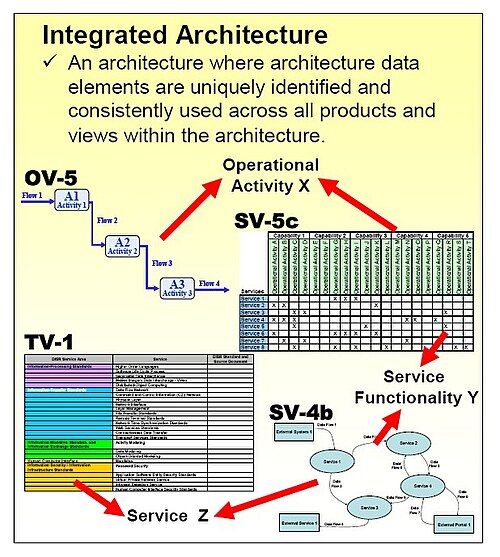

رسم توضيحي للهندسة المعمارية المتكاملة. [ 1 ]

أكد دليل مهندسي DODAF 2.0 [ 14 ] تعريف وزارة الدفاع الأمريكية رقم 4630.8 للبنية المتكاملة، واصفًا إياها بأنها "بنية تتكون من وجهات نظر متعددة تُسهّل التكامل وتعزز قابلية التشغيل البيني بين القدرات وبين البنى المتكاملة". ولأغراض تطوير البنية، يعني مصطلح "متكامل" أن البيانات المطلوبة في أكثر من نموذج معماري واحد مُعرّفة ومفهومة بشكل مشترك بين هذه النماذج. تُعدّ البنى المتكاملة خاصية أو مبدأ تصميم للبنى على جميع المستويات: القدرة، والمكونات، والحلول، والمؤسسة (في سياق بنية المؤسسة التابعة لوزارة الدفاع الأمريكية، والتي تُمثّل اتحادًا للبنى). بعبارة أبسط، يُنظر إلى التكامل من خلال الربط بين العناصر المشتركة بين منتجات البنية، حيث يجب أن تحمل العناصر المعروضة في أحد منتجات البنية (مثل المواقع المستخدمة أو الأنظمة المتصلة أو الخدمات المُقدّمة) نفس العدد والاسم والمعنى في وجهات نظر منتجات البنية ذات الصلة.

توجد العديد من المناهج المختلفة لإنشاء بنية متكاملة باستخدام إطار عمل DoDAF، ولتحديد المنتجات المطلوبة. يعتمد المنهج على المتطلبات والنتائج المتوقعة، أي الغرض من استخدام البنية الناتجة. على سبيل المثال، حدد الإصدار 1.0 من DoDAF المنتجات التالية باعتبارها "الحد الأدنى من المنتجات المطلوبة لتلبية تعريف OV وSV وTV". ملاحظة: على الرغم من أن DoDAF لا يدرج عنصر OV-1 كمنتج أساسي، إلا أنه يُشجع بشدة على تطويره. يوضح تسلسل العناصر المذكورة أدناه ترتيبًا مقترحًا لتطويرها. أما التسلسل الفعلي لإنشاء العروض وتخصيصها المحتمل، فهو يعتمد على مجال التطبيق والاحتياجات الخاصة بالمشروع.

  • AV-1  : نظرة عامة ومعلومات موجزة
  • AV-2  : قاموس متكامل
  • OV-1  : رسم تخطيطي لمفهوم العمليات عالي المستوى
  • OV-5  : نموذج النشاط التشغيلي
  • OV-2  : وصف اتصال العقدة التشغيلية
  • OV-3  : مصفوفة تبادل المعلومات التشغيلية
  • SV-1  : وصف واجهة النظام
  • TV-1  : نبذة عن المعايير الفنية

أحد الشواغل المتعلقة بإطار عمل DoDAF هو مدى تلبية هذه المنتجات لاحتياجات أصحاب المصلحة الفعلية لأي نظام معين. يمكن النظر إلى منتجات DoDAF، أو على الأقل وجهات النظر الثلاث، من منظور ANSI/IEEE 1471-2000 أو ISO/IEC 42010. ولكن لبناء وصف معماري يتوافق مع ANSI/IEEE 1471-2000 أو ISO/IEC 42010، من الضروري تحديد أصحاب المصلحة واحتياجاتهم بوضوح فيما يتعلق بكل منتج من منتجات DoDAF المختارة. وإلا، فهناك خطر إنتاج منتجات لا تجد لها مستخدمين.

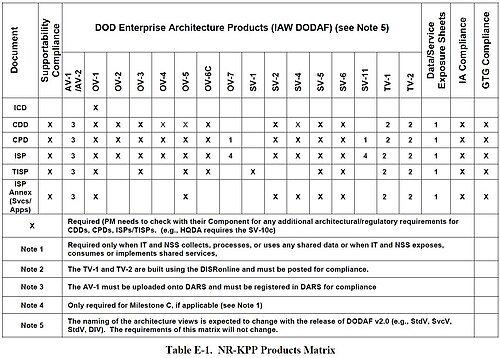

مصفوفة منتجات DoDAF V1.5 [ 15 ]

يوضح الشكل "مصفوفة منتجات DoDAF V1.5" كيف يحدد توجيه رئيس هيئة الأركان المشتركة بوزارة الدفاع (CJCSI) 6212.01E منتجات DoDAF V1.5 المطلوبة لكل نوع من أنواع التحليل، في سياق معيار الأداء الرئيسي الجاهز للشبكة (NR-KPP):

  • وثيقة القدرات الأولية (ICD). توثق هذه الوثيقة الحاجة إلى حل مادي لسدّ فجوة محددة في القدرات، وذلك بناءً على تحليل أولي للبدائل يُجريه المستخدم العملياتي، وعند الاقتضاء، تحليل مستقل للبدائل. وتُحدد هذه الوثيقة فجوة القدرات من حيث المجال الوظيفي، ونطاق العمليات العسكرية ذات الصلة، والآثار المرجوة، والمدة الزمنية.
  • وثيقة تطوير القدرات (CDD). وثيقة تُوثّق المعلومات اللازمة لتطوير برنامج أو برامج مُقترحة، عادةً باستخدام استراتيجية استحواذ تدريجية. تُحدّد وثيقة تطوير القدرات زيادةً مُيسّرة التكلفة في القدرات ذات الفائدة العسكرية، والقابلة للدعم اللوجستي، والناضجة تقنيًا.
  • وثيقة إنتاج القدرات (CPD). وثيقة تتناول عناصر الإنتاج الخاصة بزيادة واحدة من برنامج الاستحواذ.
  • خطة دعم المعلومات (ISP). [ 16 ] تحديد وتوثيق احتياجات المعلومات، ودعم البنية التحتية، ومتطلبات وواجهات تكنولوجيا المعلومات وأنظمة الأمن القومي، مع التركيز على اعتبارات الشبكة المركزية، وقابلية التشغيل البيني، وقابلية الدعم، والكفاية (DODI 4630.8). [ 17 ]
  • خطة دعم المعلومات المُخصصة (TISP). يهدف إجراء TISP إلى توفير آلية ديناميكية وفعّالة لبعض البرامج (ACAT II وما دونها) لتلبية المتطلبات اللازمة للحصول على شهادة I&S. يجوز لمديري برامج مُحددين طلب تخصيص محتوى خطة دعم المعلومات الخاصة بهم (انظر ss). بالنسبة للبرامج التي لم تُصنّفها وزارة الدفاع الأمريكية (OSD) ضمن اهتماماتها الخاصة من قِبل مساعد وزير الدفاع (ASD (NII)) / كبير مسؤولي المعلومات بوزارة الدفاع الأمريكية (DOD CIO)، يتخذ المكون القرار النهائي بشأن تفاصيل الخطة المُخصصة، وذلك وفقًا للحد الأدنى المحدد في إجراءات TISP المُرتبطة بصفحة موارد CJCSI 6212، وأي احتياجات خاصة يُحددها قسم J-6 لعملية الحصول على شهادة I&S.

التمثيل

يمكن استخلاص تمثيلات منتجات DoDAF من العديد من تقنيات الرسم التخطيطي، بما في ذلك:

هناك جهد UPDM (الملف التعريفي الموحد لـ DoDAF و MODAF) داخل OMG لتوحيد تمثيل منتجات DoDAF عند استخدام UML.

يصف إطار عمل DoDAF بشكل عام تمثيل العناصر المراد إنشاؤها، ولكنه يتيح مرونة كبيرة فيما يتعلق بالتنسيقات المحددة وتقنيات النمذجة. يقدم دليل DoDAF أمثلة على استخدام تقنيات هندسة النظم التقليدية وهندسة البيانات ، بالإضافة إلى تنسيق UML. [ 18 ] يُتيح DoDAF حرية اختيار تنسيق المنتج النهائي، دون تفضيل تقنية رسم تخطيطي على أخرى.

بالإضافة إلى التمثيل الرسومي، هناك عادةً شرط لتوفير البيانات الوصفية إلى مستودع محفظة تكنولوجيا المعلومات الدفاعية (DITPR) أو مستودعات معمارية أخرى.

النموذج الفوقي

يعتمد إطار عمل DoDAF على نموذج فوقي يُحدد أنواع عناصر النمذجة التي يمكن استخدامها في كل عرض، والعلاقات بينها. استخدمت إصدارات DoDAF من 1.0 إلى 1.5 نموذج CADM الفوقي، الذي تم تعريفه باستخدام IDEF1X (ثم لاحقًا باستخدام UML) مع مخطط XML مُشتق من قاعدة البيانات العلائقية الناتجة . بدءًا من الإصدار 2.0، اعتمد DoDAF أنطولوجيا مؤسسة IDEAS Group كأساس لنموذجه الفوقي الجديد. يُسمى هذا النموذج الفوقي الجديد "DM2"، وهو اختصار لـ "DoDAF Meta-Model". كل مستوى من مستويات DM2 الثلاثة مهم لمستخدم مُحدد لعمليات الإدارة.

  1. يُعرّف المستوى المفاهيمي أو نموذج البيانات المفاهيمي (CDM) بنى البيانات عالية المستوى التي تُنشأ منها الأوصاف المعمارية بلغة غير تقنية، بحيث يتمكن المديرون التنفيذيون والإداريون على جميع المستويات من فهم أساس بيانات الوصف المعماري. مُوضّح في DoDAF V2.0 DIV-1 Viewpoint.
  2. يُضيف نموذج البيانات المنطقي (LDM) معلومات تقنية، مثل السمات، إلى نموذج البيانات المشترك (CDM)، ويُوضّح العلاقات عند الضرورة في تعريف استخدام واضح لا لبس فيه. مُوضّح في DoDAF V2.0 DIV-2 Viewpoint.
  3. تتألف مواصفات التبادل المادي (PES) من نموذج البيانات المحلي (LDM) مع تحديد أنواع البيانات العامة وإضافة سمات التنفيذ (مثل المصدر والتاريخ)، ثم يتم إنشاؤها كملف XSD. وهي ممثلة في وجهة نظر DoDAF V2.0 DIV-3. [ 6 ]

تتمثل أغراض DM2 فيما يلي:

  1. تحديد وتعريف المصطلحات المحددة لوصف نماذج DoDAF (المعروفة سابقًا باسم "المنتجات") واستخدامها في العمليات الأساسية الست.
  2. حدد دلالات وتنسيق تبادل بيانات هندسة المؤسسة الموحد بين: أدوات تطوير وتحليل البنية وقواعد بيانات البنية عبر مجتمع اهتمامات هندسة المؤسسة التابع لوزارة الدفاع الأمريكية ومع مصادر البيانات الموثوقة الأخرى
  3. دعم اكتشاف بيانات هندسة المؤسسة وفهمها:
    1. اكتشاف بيانات EA باستخدام فئات معلومات DM2
    2. إمكانية فهم بيانات EA باستخدام الدلالات الدقيقة لـ DM2 المعززة بإمكانية التتبع اللغوي (الأسماء المستعارة)
  4. توفير أساس للدقة الدلالية في الأوصاف المعمارية لدعم تكامل وتحليل الأوصاف المعمارية غير المتجانسة لدعم عملية صنع القرار الأساسية. [ 6 ]

يُعرّف نموذج البيانات DM2 عناصر البيانات المعمارية، ويُمكّن من دمج وتوحيد الأوصاف المعمارية. كما يُرسي أساسًا للاتساق الدلالي (أي الفهم) داخل الأوصاف المعمارية وفيما بينها. وبهذه الطريقة، يدعم DM2 تبادل وإعادة استخدام المعلومات المعمارية بين هيئات اعتماد المشاريع المشتركة، والمكونات، والشركاء الفيدراليين وشركاء التحالف، مما يُسهّل فهم وتطبيق قابلية التشغيل البيني للعمليات والأنظمة. ومع تطور DM2 لتلبية متطلبات البيانات المستمرة لأصحاب العمليات، وصناع القرار، والمهندسين المعماريين، والتقنيات الجديدة، سيتطور ليصبح موردًا يدعم بشكل أشمل متطلبات البيانات المعمارية، المنشورة بطريقة مفهومة باستمرار، وسيُسهّل اكتشاف البيانات المعمارية ومشاركتها وإعادة استخدامها عبر الحدود التنظيمية. [ 6 ]

لتسهيل استخدام المعلومات على مستوى طبقة البيانات، يصف إطار عمل DoDAF مجموعة من النماذج لعرض البيانات بصريًا من خلال الرسوم البيانية أو الجداول أو النصوص. وترتبط هذه العروض بمتطلبات أصحاب المصلحة لإعداد وصف معماري. [ 6 ]

العلاقة بأطر معمارية أخرى

يُعدّ مشروع UPDM (الملف التعريفي الموحد لإطاري DoDAF و MODAF ) مبادرةً من مجموعة إدارة الكائنات (OMG) لتوحيد استخدام لغتي UML وSysML في أطر هندسة الدفاع الأمريكية والبريطانية. إضافةً إلى ذلك، أطلقت مجموعة IDEAS متعددة الجنسيات ، المدعومة من أستراليا وكندا والسويد والمملكة المتحدة والولايات المتحدة، وبمشاركة مراقبين من حلف الناتو ، مبادرةً لتطوير أنطولوجيا رسمية لهندسة المؤسسات.

انظر أيضاً

مراجع

  1. 1 2 3 4 5 6 7 8 وزارة الدفاع الأمريكية (2007) إطار عمل هندسة وزارة الدفاع الأمريكية، الإصدار 1.5 . 23 أبريل 2007
  2. ↑ وزارة الدفاع الأمريكية (2009) إطار عمل هندسة وزارة الدفاع الأمريكية، الإصدار 2.0 . 28 مايو 2009
  3. ↑ (المرجع: إطار زاخمان )
  4. ↑ "أسئلة وأجوبة حول إطار العمل المعماري" . تم الاطلاع عليه بتاريخ 7 أغسطس 2007 .
  5. ↑ "CJCSM 3170.01C تشغيل نظام تكامل وتطوير القدرات المشتركة" . 1 مايو 2007.الملاحق الإلزامية لـ ICD وCDD وCPD، على سبيل المثال الصفحة EA-5 "إلزامي: OV-1"
  6. 1 2 3 4 5 6 "نموذج ميتا DoDAF (DM2)" .
  7. ^ مذكرة وزارة الدفاع CIO حول إصدار DoDAF 2.0
  8. ↑ "DODAF - إطار عمل هندسة وزارة الدفاع الإصدار 2.02 - نائب رئيس قسم المعلومات بوزارة الدفاع" .
  9. ↑ موقع وزارة الدفاع الأمريكية (DoDA) الإلكتروني
  10. ↑ "وجهة نظر حول قدرات DODAF 2.0" .
  11. ↑ رسم تخطيطي لوجهات نظر DoDAF V2.0
  12. ↑ تطور وجهات نظر DoDAF V1.5 إلى وجهات نظر DoDAF V2.0
  13. ↑ ربط عروض DoDAF V1.5 بوجهات نظر DoDAF V2.0
  14. ↑ "دليل المهندسين المعماريين DoDAF الإصدار 2.0 المجلد 2، مايو 2009" (ملف PDF) . مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 17 فبراير 2013. تم الاطلاع عليه بتاريخ 2 يناير 2013 .
  15. ↑ مصفوفة منتجات DoDAF الإصدار 1.5
  16. ↑ "خطة دعم المعلومات (مدخل DAU ACQuipedia)" . مؤرشف من الأصل بتاريخ 2013-03-09 . تم الاطلاع عليه بتاريخ 2013-08-27 .
  17. ↑ "دليل بنية مزود خدمة الإنترنت E4.A2" (ملف PDF) ، إجراءات قابلية التشغيل البيني ودعم أنظمة تكنولوجيا المعلومات وأنظمة الأمن القومي ، 2004، صفحة 83، مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 24 يناير 2017 ، تم الاطلاع عليه بتاريخ 3 يونيو 2016
  18. ↑ "نسخة مؤرشفة" . مؤرشفة من الأصل بتاريخ 27-09-2007 . تم الاطلاع عليها بتاريخ 05-08-2007 .{{cite web}}: CS1 maint: archived copy as title ( link )

للمزيد من القراءة

  • دينيس إي. ويسنوسكي وجوزيف فوغل. حكمة وزارة الدفاع: دليل عملي لتخطيط وإدارة وتنفيذ مشاريع بناء بنى المؤسسات باستخدام إطار عمل وزارة الدفاع للهندسة المعمارية . شركة ويزدوم سيستمز، 2004. ISBN 1-893990-09-5.
  • د. ستيفن هـ. دام (2015). إطار عمل هندسة وزارة الدفاع 2.0: دليل لتطبيق هندسة النظم لتطوير بنى متكاملة وقابلة للتنفيذ . منصة النشر المستقلة كريت سبيس، 2015. ISBN 1-502757-62-1.
