تشايكا
53°07′51″ شمالاً 34°54′45″ شرقاً / 53.13083° شمالاً 34.91250° شرقاً / 53.13083; 34.91250
تشايكا ( بالروسية : Чайка ، وتعني حرفيًا "النورس")، والمعروف أيضًا باسم نظام الملاحة الراديوية عن بُعد ( Radiotekhnicheskaya Sistema Dal'ney Navigatsii ) ، ويُختصر إلى RSDN (أي نظام تكنولوجيا الراديو للملاحة عن بُعد)، هو نظام ملاحة راديوية أرضية روسي ، يُشبه نظام لوران-سي . يعمل على ترددات مماثلة حول 100 كيلوهرتز، ويستخدم نفس تقنيات مقارنة كل من غلاف الإشارة وطورها لتحديد الموقع بدقة. ويكمن الاختلاف الرئيسي بين النظامين في التفاصيل.
سلاسل تشايكا
يستخدم نظام تشايكا، مثل نظام لوران-سي، ترددات تكرار نبضات مختلفة (فترات تكرار المجموعة، أو GRIs) للسماح بتحديد المحطات المختلفة التي تعمل على نفس الترددات.
هناك 5 سلاسل تشايكا قيد الاستخدام:
- GRI 8000 — سلسلة تشايكا في غرب روسيا (أوروبا) (1969، RSDN-3/10)
- GRI 7950 — سلسلة تشايكا في شرق روسيا (1986، RSDN-4)
- GRI 5980 — سلسلة تشايكا الروسية الأمريكية (1995)
- GRI 5960 — سلسلة تشايكا الشمالية (1996، RSDN-5)
- GRI 4970 — سلسلة جبال تشايكا الشمالية الغربية
- وكذلك سلاسل شمال القوقاز، وجنوب الأورال (GRI 5970)، وسيبيريا ، وأنجارسك ، وسايانسك ، وعبر البايكال ، والشرق الأقصى التي تم نشرها على أساس محطات متنقلة منخفضة الطاقة RSDN-10.
أجهزة إرسال تشايكا

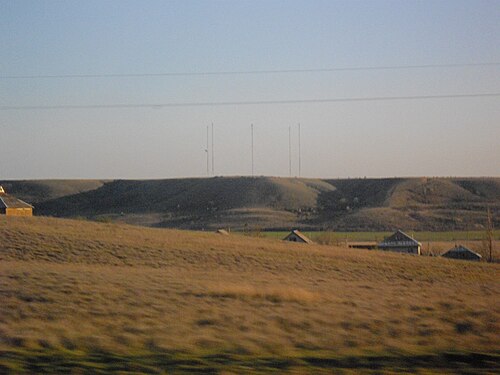

تعمل أجهزة إرسال تشايكا التالية بقدرة عالية جدًا، وقد تستخدم هوائيات صوارية طويلة جدًا (على غرار أجهزة إرسال لوران-سي ). بلغ ارتفاع الصواري في دودينكا وتايميلير (التي هُدمت عام 2009) 460 مترًا.
GRI 8000
| 8 | مكان | الإحداثيات | تأخير الانبعاث، ميكروثانية | تأخير الترميز، ميكروثانية | قدرة النقل، كيلوواط |
|---|---|---|---|---|---|
| م | كراتشيف (44 كم من بريانسك ) | 53°7′49.2″ شمالاً 34°54′36.8″ شرقاً / 53.130333° شمالاً 34.910222° شرقاً / 53.130333; 34.910222 | 450 | ||
| W/1 | بتروزافودسك | 61°45′32.4″ شمالاً 33°41′40.4″ شرقاً / 61.759000° شمالاً 33.694556° شرقاً / 61.759000; 33.694556 | 13217.21 | 10000 | 700 |
| X/2 | سلونيم ( بيلاروسيا ) | 53°7′55.2″ شمالاً 25°23′46″ شرقاً / 53.132000° شمالاً 25.39611° شرقاً / 53.132000; 25.39611 | 27125.00 | 25000 | 450 |
| Y/3 | سيمفيروبول | 44°53′20.18″ شمالاً 33°52′23.79″ شرقاً / 44.8889389° شمالاً 33.8732750° شرقاً / 44.8889389; 33.8732750 | 53070.25 | 50000 | 550 |
| Z/4 | سيزران | 53°17′17.6″ شمالاً 48°6′53.4″ شرقاً / 53.288222° شمالاً 48.114833° شرقاً / 53.288222; 48.114833 | 67941.60 | 65000 | 700 |
GRI 7950
| 8 | مكان | الإحداثيات | تأخير الانبعاث، ميكروثانية | تأخير الترميز، ميكروثانية | قدرة النقل، كيلوواط |
|---|---|---|---|---|---|
| م | ألكساندروفسك-ساخالينسكي | 51°4′42.81″ شمالاً 142°42′4.95″ شرقاً / 51.0785583° شمالاً 142.7013750° شرقاً / 51.0785583; 142.7013750 | 700 | ||
| W/1 | بتروبافلوفسك-كامتشاتسكي | 53°7′48.26″ شمالاً 157°41′49.1″ شرقاً / 53.1300722° شمالاً 157.696972° شرقاً / 53.1300722; 157.696972 | 14506.5 | 11000 | 700 |
| X/2 | أوسورييسك | 44°31′58.24″ شمالاً 131°38′28.6″ شرقاً / 44.5328444° شمالاً 131.641278° شرقاً / 44.5328444; 131.641278 | 33678.0 | 30000 | 700 |
| Y/3 | توكاتشيبوتو (اليابان) | 42°44′37.2″ شمالاً 143°43′10.5″ شرقاً / 42.743667° شمالاً 143.719583° شرقاً / 42.743667; 143.719583 | 49104.15 | 46000 | 600 |
| Z/4 | أوخوتسك | 59°25′1.77″ شمالاً 143°5′18.68″ شرقاً / 59.4171583° شمالاً 143.0885222° شرقاً / 59.4171583; 143.0885222 | 64102.05 | 61000 | 10 |
GRI 5980
| 8 | مكان | الإحداثيات | تأخير الانبعاث، ميكروثانية | تأخير الترميز، ميكروثانية | قدرة النقل، كيلوواط |
|---|---|---|---|---|---|
| م | بتروبافلوفسك-كامتشاتسكي | 53°7′48.26″ شمالاً 157°41′49.1″ شرقاً / 53.1300722° شمالاً 157.696972° شرقاً / 53.1300722; 157.696972 | 700 | ||
| W/1 | جزيرة أتو (الولايات المتحدة) | 52°49′44″ شمالاً 173°10′49.7″ شرقاً / 52.82889° شمالاً 173.180472° شرقاً / 52.82889; 173.180472 | 14506.5 | 11000 | 400 |
| X/2 | ألكساندروفسك-ساخالينسكي | 51°4′42.80″ شمالاً 142°42′4.95″ شرقاً / 51.0785556° شمالاً 142.7013750° شرقاً / 51.0785556; 142.7013750 | 31506.5 | 28000 | 700 |
GRI 5960
(لم تعد في الخدمة)
| 8 | مكان | الإحداثيات | تأخير الانبعاث، ميكروثانية | تأخير الترميز، ميكروثانية | قدرة النقل، كيلوواط |
|---|---|---|---|---|---|
| م | دودينكا | 69°21′45.20″ شمالاً 86°41′50.56″ شرقاً / 69.3625556° شمالاً 86.6973778° شرقاً / 69.3625556; 86.6973778 | 1200 | ||
| W/1 | تايميلير | 72°34′48.92″ شمالاً 122°06′40.29″ شرقاً / 72.5802556° شمالاً 122.1111917° شرقاً / 72.5802556; 122.1111917 | 1200 | ||
| X/2 | جزيرة بانكراتييف | 76°7′34″ شمالاً 60°12′55″ شرقاً / 76.12611° شمالاً 60.21528° شرقاً / 76.12611; 60.21528 | 250 | ||
| Y/3 | إنتا | 65°57′59.57″ شمالاً 60°18′33.5″ شرقاً / 65.9665472° شمالاً 60.309306° شرقاً / 65.9665472; 60.309306 | 1200 |
GRI 4970
| 8 | مكان | الإحداثيات | تأخير الانبعاث، ميكروثانية | تأخير الترميز، ميكروثانية | قدرة النقل، كيلوواط |
|---|---|---|---|---|---|
| م | إنتا | 65°57′59.57″ شمالاً 60°18′33.5″ شرقاً / 65.9665472° شمالاً 60.309306° شرقاً / 65.9665472; 60.309306 | 1200 | ||
| W/1 | توماني | 69°3′8.4″ شمالاً 35°40′14.3″ شرقاً / 69.052333° شمالاً 35.670639° شرقاً / 69.052333; 35.670639 | |||
| X/2 | جزيرة بانكراتييف | 76°7′34″ شمالاً 60°12′55″ شرقاً / 76.12611° شمالاً 60.21528° شرقاً / 76.12611; 60.21528 | 250 |
GRI 5970
| 8 | مكان | الإحداثيات | تأخير الانبعاث، ميكروثانية | تأخير الترميز، ميكروثانية | قدرة النقل، كيلوواط |
|---|---|---|---|---|---|
| م | يوجنو-أورالسك | 54°23.1′ شمالاً 61°20.6′ شرقاً / 54.3850° شمالاً 61.3433° شرقاً / 54.3850؛ 61.3433 | |||
| W/1 | يكاترينبورغ | 56°44.8′ شمالاً 60°31.6′ شرقاً / 56.7467° شمالاً 60.5267° شرقاً / 56.7467; 60.5267 | 15895,1 | 15000 | |
| X/2 | كورغان | 55°22.2′ شمالاً 65°22.6′ شرقاً / 55.3700° شمالاً 65.3767° شرقاً / 55.3700؛ 65.3767 | 30939.5 | 30000 |
انظر أيضاً
- لوران ، النظير الغربي لتشايكا
- نظام ألفا ، وهو النظام الروسي المقابل لنظام أوميغا للملاحة ، والذي لا يزال قيد الاستخدام حتى نوفمبر 2017.
- نظام أوميغا ، وهو النظام الغربي المقابل لنظام ألفا للملاحة، لم يعد قيد الاستخدام.
- برج راديو روسي بطول 460 متراً
