ذخيرة مركزية الإطلاق

الخرطوش ذو الإطلاق المركزي هو نوع من الخراطيش المعدنية المستخدمة في الأسلحة النارية ، حيث يقع الكبسولة في مركز قاعدة غلاف الخرطوشة (أي "رأس الخرطوشة"). على عكس خراطيش الإطلاق الحلقي ، فإن كبسولة الإطلاق المركزي عادةً ما تكون مكونًا منفصلاً مثبتًا في تجويف (يُعرف باسم جيب الكبسولة ) في رأس الخرطوشة، ويمكن استبدالها بإعادة تعبئة الخرطوشة.

حلت الخراطيش ذات الإطلاق المركزي محل الخراطيش ذات الإطلاق الحلقي، باستثناء بعض العيارات الصغيرة. تستخدم غالبية المسدسات والبنادق والبنادق الخرطوشية الحديثة ذخيرة الإطلاق المركزي، باستثناء بعض خراطيش المسدسات والبنادق ذات الإطلاق الحلقي من عيار 0.17 و 0.20 و 0.22 ، وعدد قليل من خراطيش البنادق الخرطوشية ذات العيار الصغير (المخصصة أساسًا لمكافحة الآفات )، وعدد قليل من خراطيش الإطلاق الحلقي والإشعال الدبوسي القديمة المستخدمة في أنواع مختلفة من الأسلحة النارية .

اخترع جان صموئيل باولي، بين عامي 1808 و1812، شكلاً مبكراً من الذخيرة ذات الإطلاق المركزي، بدون كبسولة إشعال . ^{[ 1 ]} وكانت هذه أيضاً أول خرطوشة متكاملة تماماً، واستخدمت نوعاً من السد يعتمد على الخرطوشة نفسها. كما اخترع الفرنسي كليمنت بوتيه شكلاً آخر من الذخيرة ذات الإطلاق المركزي عام 1829؛ ^{[ 2 ] [ 3 ]} إلا أن بوتيه لم يُتقن تصميمه حتى عام 1855. وطوّر الجنرال الأمريكي ستيفن فنسنت بينيه خرطوشة ذات إطلاق مركزي مُجهّزة داخلياً، اعتمدتها إدارة الذخائر بالجيش الأمريكي بدءاً من عام 1868، قبل أن يتم التخلص منها تدريجياً في منتصف ثمانينيات القرن التاسع عشر. ^{[ 4 ]}

تم تحسين خرطوشة النيران المركزية بواسطة Béatus Beringer، Benjamin Houllier، Gastinne Renette، Smith & Wesson، Charles Lancaster ، Jules-Félix Gévelot، George Morse، Francois Schneider، Hiram Berdan و Edward Mounier Boxer . ^{[ 5 ] [ 3 ] [ 6 ] [ 7 ] [ 8 ]}

تُعدّ خراطيش الإطلاق المركزي أكثر موثوقية للأغراض العسكرية، إذ تتحمل أغلفة الخراطيش المعدنية السميكة التعامل القاسي دون تلف، كما أنها أكثر أمانًا في التعامل لأن مادة الإشعال المتفجرة في الحافة البارزة أكثر عرضة للاشتعال عند سقوط خرطوشة الإطلاق الحلقي أو انضغاطها. وتستطيع القاعدة الأقوى لخرطوشة الإطلاق المركزي تحمل ضغوط أعلى في حجرة الإطلاق، مما يمنح الرصاصة سرعة وطاقة أكبر. ورغم أن أغلفة خراطيش الإطلاق المركزي تتطلب عملية تصنيع معقدة ومكلفة، إلا أن التعامل مع المتفجرات يُبسط بتجنب عملية الدوران اللازمة لتوزيع مادة الإشعال المتفجرة بشكل متساوٍ في الحافة، نظرًا لعدم اليقين بشأن أي جزء زاوي من حافة خرطوشة الإطلاق الحلقي سيصطدم به دبوس الإطلاق. وتتطلب خراطيش الإطلاق الحلقي ذات العيار الأكبر كميات أكبر من مادة الإشعال المتفجرة مقارنةً بخراطيش الإطلاق المركزي، وقد تتسبب هذه الكمية في ارتفاعات غير مرغوب فيها في الضغط أثناء عملية الإشعال. إن تقليل كمية المتفجرات المستخدمة في التجهيز سيقلل بشكل كبير من موثوقية اشتعال خراطيش الإطلاق الحلقي، ويزيد من احتمالية حدوث خلل مثل عدم الإطلاق أو تأخر الإطلاق . ^{[ 9 ]}

تتحقق وفورات الحجم من خلال استخدام كبسولات إشعال قابلة للتبديل لمجموعة واسعة من عيارات الخراطيش ذات الإطلاق المركزي. ويمكن إعادة استخدام أغلفة الخراطيش النحاسية الفردية باهظة الثمن بعد استبدال كبسولة الإشعال والبارود والمقذوف. وتُعد إعادة استخدام الذخيرة المُعاد تعبئتها يدويًا ميزةً للبنادق التي تستخدم خراطيش إطلاق مركزي قديمة أو يصعب العثور عليها، مثل خرطوشة مانليشر-شوناور 6.5×54 ملم ، أو عيارات أكبر مثل .458 لوت ، والتي قد تكون ذخيرتها باهظة الثمن. ويمكن إعادة تشكيل الجزء الأمامي من بعض الأغلفة الفارغة لاستخدامها كخراطيش قديمة أو مُعدّلة ذات بنية أساسية مماثلة. أما الخراطيش الحديثة الأكبر من عيار .22 فهي في الغالب ذات إطلاق مركزي. وقد تراجعت شعبية آليات الإطلاق المناسبة لخراطيش الإطلاق الحلقي ذات العيارات الأكبر حتى لم يعد الطلب عليها يتجاوز تكاليف التصنيع، فأصبحت قديمة.

السمة المميزة للذخيرة ذات الإطلاق المركزي هي الكبسولة ، وهي عبارة عن كوب معدني يحتوي على مادة متفجرة أولية، يُوضع في تجويف في منتصف قاعدة الخرطوشة. يقوم دبوس الإطلاق في السلاح الناري بسحق هذه المادة المتفجرة بين الكوب وسندان، مما يُنتج غازًا ساخنًا ووابلًا من الجزيئات المتوهجة لإشعال شحنة البارود. ^{[ 10 ]} تُعتبر كبسولات خراطيش بيردان وبوكسر من نوع "الإطلاق المركزي"، ولا يمكن استبدالها على مستوى الكبسولة؛ ومع ذلك، يمكن للسلاح نفسه إطلاق خراطيش مزودة بكبسولات بيردان أو بوكسر إذا كانت أبعادها الكلية متطابقة. ^{[ 11 ]}

يكاد يكون من المستحيل التمييز بين نوعي الكبسولات بمجرد النظر إلى الخرطوشة المحشوة، مع أن فتحتي الإشعال (أو أكثر) يمكن رؤيتهما أو الشعور بهما داخل غلاف خرطوشة بيردان الفارغة، بينما يمكن رؤية أو الشعور بفتحة واحدة أكبر داخل غلاف خرطوشة بوكسر الفارغة. تُعدّ كبسولات بيردان أقل تكلفة في التصنيع، وهي أكثر شيوعًا في الذخيرة العسكرية الفائضة المصنعة خارج الولايات المتحدة.

مقدمة عن الملاكمة

في هذه الأثناء، كان العقيد إدوارد مونير بوكسر ، من الترسانة الملكية في وولويتش بإنجلترا، يعمل على تصميم غطاء الكبسولة للخرطوشات، وحصل على براءة اختراع له في إنجلترا في 13 أكتوبر 1866، وحصل لاحقًا على براءة اختراع أمريكية لتصميمه في 29 يونيو 1869، في براءة الاختراع الأمريكية رقم 91818 .

تتشابه كبسولات بوكسر مع كبسولات بيردان، مع اختلاف رئيسي واحد، وهو موقع السندان. في كبسولة بوكسر، يكون السندان قطعة منفصلة تُوضع مقلوبة داخل تجويف الكبسولة، مما يوفر مقاومة كافية لتأثير إبرة الإطلاق أثناء ضغطها على التجويف وسحقها لمركب الإشعال الحساس للضغط. يحتوي جيب الكبسولة في رأس الخرطوشة على فتحة إشعال واحدة في مركزه. لا يؤثر هذا الموقع بشكل كبير على أداء الخرطوشة، ولكنه يُسهّل إزالة الكبسولات الفارغة لإعادة التعبئة ، حيث يقوم قضيب مركزي واحد يُدفع عبر فتحة الإشعال من الطرف المفتوح للخرطوشة بإخراج الكبسولة المكونة من قطعتين من تجويفها. بعد ذلك، تُضغط كبسولة جديدة، مع السندان، داخل الخرطوشة باستخدام مكبس إعادة التعبئة أو أداة يدوية. تُعد كبسولات بوكسر شائعة الاستخدام في الذخيرة المدنية المصنعة في الولايات المتحدة.

تُعدّ الذخيرة ذات الكبسولة المفرغة أكثر تعقيدًا بعض الشيء في التصنيع، نظرًا لأن الكبسولة تتكون من جزأين بالإضافة إلى المركب الحساس للضغط، إلا أن الآلات المؤتمتة التي تُنتج الكبسولات الأكثر تعقيدًا بمئات الملايين قد قضت على هذه المشكلة عمليًا. ورغم أن تصنيع الكبسولة يتطلب خطوة إضافية، إلا أن غلاف الخرطوشة أبسط في التصنيع والاستخدام وإعادة التعبئة.

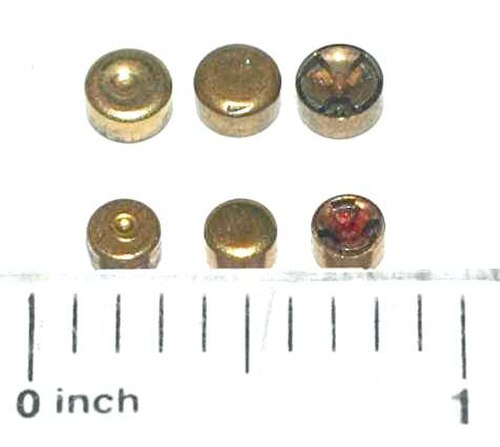

صُنعت الكبسولات الأولى بأبعاد وأداء متنوعين. وقد حدث بعض التوحيد القياسي حيث استفاد مصنّعو الذخيرة من وفورات الحجم . تتوفر كبسولات بوكسر المخصصة للسوق الأمريكية بأحجام مختلفة، بناءً على الاستخدام. أنواع/أحجام الكبسولات هي:

• كبسولات إطلاق صغيرة للمسدسات  بقطر 0.175 بوصة (4.45 مم)، ونسخة بندقية صغيرة ذات كوب معدني أكثر سمكًا أو قوة للاستخدام مع حمولات ذات ضغط أعلى في الأسلحة ذات تأثير إبرة إطلاق نار قوي.
• كبسولات إطلاق النار بقطر 0.209 بوصة (5.31  مم) لخراطيش البنادق والبنادق الحديثة ذات التحميل الأمامي ، باستخدام كبسولة إطلاق النار من نوع بوكسر مجمعة في المصنع داخل كوب نحاسي مدبب ذي حافة.
• كبسولات إشعال كبيرة للبنادق  بقطر 5.33 مم (0.210 بوصة) ، وكبسولات إشعال كبيرة للمسدسات ذات غلاف معدني أرق أو أكثر ليونة ، مصممة للاستخدام مع ذخيرة ذات ضغط منخفض في الأسلحة ذات تأثير خفيف لإبرة الإطلاق. كما أن كبسولات الإشعال الكبيرة للبنادق أطول بمقدار 0.008 بوصة من كبسولات الإشعال الكبيرة للمسدسات. ^{[ 14 ] [ 15 ]}
• كبسولات إشعال بقطر 0.315 بوصة (8.00  مم) من عيار .50 BMG ، تُستخدم لخرطوشة مدفع براوننج الرشاش عيار .50 ومشتقاتها

أمثلة على الاستخدامات:

• عيار .38 سبيشال ، مسدس صغير قياسي

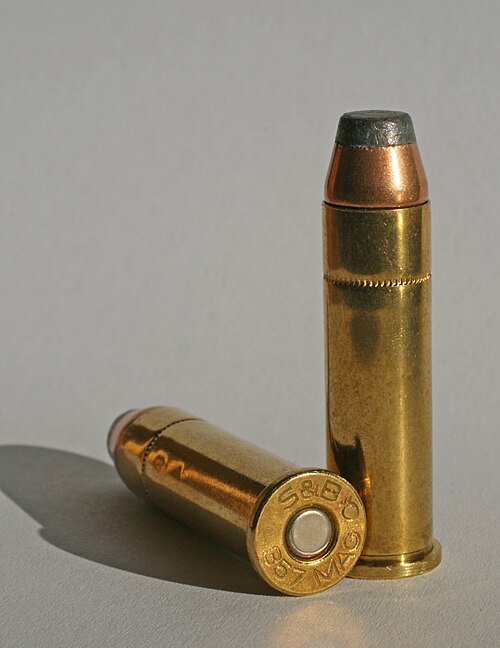

• .357 ماغنوم ، مسدس ماغنوم صغير
• مسدس كولت عيار 0.45 ، مسدس كبير قياسي
• .50 Action Express ، مسدس ماغنوم كبير
• عيار .223 ريمنجتون ، بندقية صغيرة قياسية
• .357 ريمنجتون ماكسيموم ، بندقية ماغنوم صغيرة
• عيار .270 وينشستر ، بندقية كبيرة قياسية
• .338 لابوا ماغنوم ، بندقية كبيرة ماغنوم

يُحدد حجم الكبسولة بناءً على تجويف الكبسولة في الخرطوشة، وتتوفر أنواع قياسية بأقطار كبيرة وصغيرة. وتعتمد كمية المتفجرات في الكبسولة على مقدار طاقة الإشعال المطلوبة لتصميم الخرطوشة؛ تُستخدم الكبسولة القياسية مع الشحنات الصغيرة أو البارود سريع الاحتراق، بينما تُستخدم كبسولة ماغنوم مع الشحنات الأكبر أو البارود بطيء الاحتراق المستخدم مع الخراطيش الكبيرة أو الشحنات الثقيلة. تزيد كبسولات البنادق والكبسولات الكبيرة وكبسولات ماغنوم من طاقة الإشعال المُوَصَّلة إلى البارود، من خلال توفير لهب أكثر سخونة وقوة و/أو يدوم لفترة أطول. غالبًا ما تكون خراطيش المسدسات أصغر من خراطيش البنادق الحديثة، لذا قد تحتاج إلى لهب كبسولة أقل. يتمثل أحد الاختلافات المادية بين كبسولات المسدسات والبنادق في سُمك غلاف الكبسولة؛ نظرًا لأن خراطيش المسدسات تعمل عادةً عند مستويات ضغط أقل من معظم البنادق، فإن أكواب الكبسولة فيها أرق وأكثر ليونة وأسهل في الإشعال، بينما تكون كبسولات البنادق أكثر سُمكًا وقوة، مما يتطلب قوة دفع أكبر من إبرة الإطلاق . ^{[ 16 ]} على الرغم من تسميتها مسدس وبندقية ، فإن نوع الكبسولة المستخدمة يعتمد على الخرطوشة، وليس على السلاح الناري؛ فبعض خراطيش المسدسات عالية الضغط، مثل .221 فايربول و .454 كاسول، تستخدم كبسولات بنادق، بينما خراطيش المسدسات والبنادق ذات الضغط المنخفض، مثل .32 ACP و.380 ACP و9 ملم بارابيلوم و.38 سبيشال و.357 ماغنوم و.44 ماغنوم و.45 ACP، وخراطيش البنادق التقليدية ، مثل .32-20 و.44-40 و.45 كولت، المستخدمة أيضًا في بنادق الرافعة ، تُعبأ هذه الخراطيش بكبسولات مسدسات. مع ذلك، تستخدم جميع الخراطيش المستخدمة في البنادق فقط تقريبًا كبسولات بنادق. ومن الاستثناءات البارزة خراطيش .458 سوكوم و .50 بيوولف ، التي تستخدم كبسولات مسدسات قياسية وكبسولات مسدسات ماغنوم كبيرة، على التوالي.

كبسولات إطلاق النار

جميع خراطيش بنادق الصيد الحديثة (باستثناء خراطيش "سنيك لودز" أو خراطيش طلقات الطيور) ذات الإطلاق المركزي. وهي تستخدم كبسولة إشعال كبيرة خاصة ببنادق الصيد، تعتمد على نظام بوكسر، حيث تحتوي الكبسولة على السندان الذي يُضغط عليه المتفجر الأساسي بواسطة إبرة الإطلاق وتشوه غطاء الكبسولة.

تُستخدم كبسولات إطلاق النار من البنادق أيضًا كبديل لنظام الإشعال بالكبسولة في بعض الأسلحة النارية الحديثة التي تعمل بالبارود الأسود، وفي بعض الحالات كخرطوشة فعلية، ولا سيما خرطوشة 6 مم Pipet . ^{[ 17 ]}

يُعدّ تصنيع وتركيب الكبسولات أخطر مراحل إنتاج ذخيرة الأسلحة الصغيرة. وقد تسببت مركبات الكبسولات الحساسة في وفاة العديد من الأشخاص، بمن فيهم مؤسس شركة إيلي البريطانية الشهيرة للذخيرة. وتستخدم العمليات التجارية الحديثة دروعًا واقية بين المشغلين ومعدات التصنيع. ^{[ 22 ]}

استُخدمت في الكبسولات القديمة نفس فولمينات الزئبق المستخدمة في كبسولات الإشعال في القرن التاسع عشر . وكان من الممكن إشعال البارود الأسود بكفاءة بواسطة الزئبق الساخن المنطلق عند تحلله. لكن عيوب الكبسولات الزئبقية بدأت تظهر مع حشوات البارود عديم الدخان . إذ يتحلل فولمينات الزئبق ببطء أثناء التخزين حتى تصبح الطاقة المتبقية غير كافية لإشعال موثوق. ^{[ 23 ]} لم يُدرك انخفاض طاقة الإشعال مع مرور الوقت كمشكلة في حشوات البارود الأسود، لأن البارود الأسود كان يُشعل بطاقة ضئيلة كتفريغ الكهرباء الساكنة. بينما يتطلب البارود عديم الدخان طاقة حرارية أكبر للاشتعال. ^{[ 24 ]} أصبح تعطل الإطلاق وتأخره شائعين مع تناثر مركب الكبسولة المتبقي في الكبسولات القديمة. ويحدث تعطل الإطلاق إذا لم يتفاعل مركب الكبسولة مع سقوط إبرة الإطلاق أو انطفأ قبل إشعال شحنة البارود. أما تأخر الإطلاق فهو تأخير ملحوظ بين سقوط إبرة الإطلاق وإطلاق النار من السلاح. في الحالات القصوى، قد يكون التأخير كافياً ليتم تفسيره على أنه خلل في الإطلاق، وقد تنطلق الخرطوشة أثناء فتح آلية الإطلاق أو توجيه السلاح الناري في اتجاه غير مناسب.

وُجد أن الجسيمات المتوهجة هي الأكثر فعالية لإشعال البارود عديم الدخان بعد أن تُسخّن الغازات المتفجرة الأولية حبيبات البارود. غالبًا ما كانت شحنات المدفعية تحتوي على كمية أقل من البارود الأسود الذي يُشعل بواسطة الكبسولة، لذا فإن كربونات البوتاسيوم المتوهجة تنشر النار عبر البارود عديم الدخان. ^{[ 25 ]} أُضيف كلورات البوتاسيوم إلى مخاليط إشعال فولمينات الزئبق، لذا فإن كلوريد البوتاسيوم المتوهج له تأثير مماثل في خراطيش الأسلحة الصغيرة.

تترك مخاليط الإشعال المحتوية على فولمينات الزئبق زئبقًا معدنيًا في تجويف السبطانة وفي غلاف الخرطوشة الفارغ بعد الإطلاق. وقد امتُص الزئبق بشكل كبير في الرواسب الدخانية الناتجة عن حشوات البارود الأسود. غطى الزئبق السطح الداخلي لأغلفة الخراطيش النحاسية بحشوات البارود عديم الدخان، ودفعت الضغوط العالية لحشوات البارود عديم الدخان الزئبق إلى حدود الحبيبات بين بلورات النحاس الأصفر حيث شكل ملغمات من الزنك والنحاس ، مما أضعف الغلاف وجعله غير صالح لإعادة التعبئة. توقف جيش الولايات المتحدة عن استخدام مخاليط الإشعال الزئبقية في عام 1898 للسماح بإعادة تعبئة الخراطيش الفارغة في الترسانة خلال وقت السلم. ^{[ 26 ]} استخدمت كبسولات الإشعال FA-70 من ترسانة فرانكفورد كلورات البوتاسيوم كمؤكسد لثيوسيانات الرصاص (II) لزيادة حساسية كلورات البوتاسيوم، وثلاثي كبريتيد الأنتيمون كمادة كاشطة، مع كميات ضئيلة من ثلاثي نترو التولوين . ^{[ 27 ]} تترك هذه الكبسولات المُسببة للتآكل بقايا من ملح كلوريد البوتاسيوم في ماسورة البندقية بعد إطلاق الخرطوشة. تمتص بلورات الملح هذه الرطوبة من الجو الرطب، مما يؤدي إلى الصدأ. [ ^{28 ] قد} تُسبب هذه الكبسولات المُسببة للتآكل أضرارًا جسيمة للبندقية ما لم يتم تنظيف الماسورة وآلية الإطلاق بعناية بعد الإطلاق.

بدأ مصنّعو الذخيرة المدنية بتقديم كبسولات إشعال غير قابلة للتآكل في عشرينيات القرن الماضي، لكن معظم الذخيرة العسكرية استمرت في استخدام مخاليط إشعال قابلة للتآكل ذات موثوقية مثبتة. ^{[ 29 ]} أنتجت تركيبات الإشعال المختلفة التي استخدمتها الشركات المصنّعة خصائص إشعال متباينة بشكل ملحوظ ^{[ 30 ]} إلى أن أصدرت الولايات المتحدة مواصفات عسكرية لكبسولات إشعال غير قابلة للتآكل لإنتاج خراطيش الناتو عيار 7.62×51 ملم . استخدمت كبسولات الإشعال PA-101، التي طُوّرت في ترسانة بيكاتيني، حوالي 50% من ستيفنات الرصاص مع كميات أقل من نترات الباريوم ، وثلاثي كبريتيد الأنتيمون، ومسحوق الألومنيوم ، ومركب التترازين . ^{[ 27 ]} اعتمد معظم المصنّعين الأمريكيين معيار PA-101 العسكري لإنتاجهم المدني لكبسولات إشعال بوكسر. ^{[ 31 ]} لاحقًا، قدّم المصنّعون كبسولات إشعال ماغنوم أكثر قوة لإشعال موحد لخراطيش الصيد المدنية بعيدة المدى أو خراطيش الطرائد الكبيرة، بسعة بارود أكبر بكثير من تلك المطلوبة لأسلحة المشاة القياسية.

تشمل المتفجرات الأخرى المستخدمة في كبسولات الإشعال أزيد الرصاص ، وبيركلورات البوتاسيوم ، وديازودينتروفينول (DDNP). ظهرت في الأسواق أواخر التسعينيات كبسولات إشعال خالية من الرصاص (انظر الرصاصة الخضراء )، لمعالجة المخاوف المتعلقة بالرصاص ومركبات المعادن الثقيلة الأخرى الموجودة في كبسولات الإشعال القديمة. تُطلق المعادن الثقيلة، على الرغم من صغر كميتها، على شكل سخام دقيق للغاية. تتجه بعض ميادين الرماية الداخلية إلى حظر كبسولات الإشعال التي تحتوي على معادن ثقيلة بسبب سميتها. كانت كبسولات الإشعال الخالية من الرصاص في الأصل أقل حساسية وأكثر تأثرًا بالرطوبة، وبالتالي أقصر عمرًا من كبسولات الإشعال العادية غير القابلة للتآكل. منذ طرحها، تحسن أداء كبسولات الإشعال الخالية من الرصاص مقارنةً بكبسولات الإشعال الخالية من الرصاص السابقة. ^{[ 32 ]} كشفت الاختبارات التي أجرتها وزارة الدفاع الأمريكية (حوالي عام 2006) لمقارنة كبسولات الإشعال الخالية من الرصاص بكبسولات الإشعال المحتوية على الرصاص، عن اختلافات كبيرة (في ذلك الوقت) في الموثوقية بين نوعي كبسولات الإشعال، عند استخدامها في ذخيرة عيار 7.62×51 ملم. في هذه الاختبارات، تبيّن أن الكبسولات الخالية من الرصاص أقل موثوقية من الكبسولات المحتوية على الرصاص. فقد أظهرت الكبسولات الخالية من الرصاص أداءً ضعيفًا من حيث ذروة ضغط الانفجار، مما أدى بالتالي إلى ضعف الاشتعال. ولا يزال الإقبال على البدائل غير المسببة للتآكل منخفضًا، نظرًا لأهمية موثوقية الكبسولات. ويتم استيراد معظم الكبسولات الخالية من الرصاص من روسيا (MUrom؟) أو كوريا الجنوبية (PMC).

تستخدم الذخيرة العسكرية الأوروبية والشرقية، أو الذخيرة الفائضة، غالبًا كبسولات إشعال بيردان المسببة للتآكل أو ذات التآكل الطفيف، نظرًا لعملها الموثوق حتى في الظروف القاسية، وعمرها التخزيني الأطول مقارنةً بكبسولات الإشعال غير المسببة للتآكل المستخدمة حاليًا. أما كبسولات إشعال بوكسر الحديثة، فهي في الغالب غير مسببة للتآكل وخالية من الزئبق. عند تحديد خصائص التآكل أو عدمه بناءً على نوع كبسولة الإشعال، ينبغي مراعاة تواريخ ختم رأس الخرطوشة النهائية لإنتاج الذخيرة المسببة للتآكل: ^{[ 33 ]}

• .45 ACP : FA 54، FCC 53، RA 52، TW 53، WCC 52، WRA 54
• .30-06 سبرينغفيلد : FA 56، LC 52، RA 51، SL 52، TW 52، WCC 51، WRA 54
• FN 57 ^{[ 34 ]}
