سيمنز DSLAM SURPASS hiX 5625

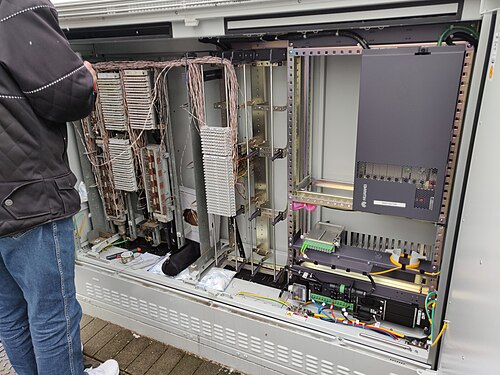

جهاز DSLAM خارجي من هواوي يتم تغذيته بخطوط GPON

مُضاعِف الوصول لخط المشترك الرقمي ( DSLAM ، ويُنطق غالبًا دي-سلام ) هو مُبدِّل شبكة يوجد عادةً في مقاسم الهاتف ، ويقوم بدمج روابط متعددة من واجهات عملاء خط المشترك الرقمي (DSL) إلى واجهة الإرسال . [ 1 ] ويُقابله في إنترنت الكابل ( DOCSIS ) نظام إنهاء مودم الكابل .

المسار الذي تسلكه البيانات إلى DSLAM

  1. أماكن العميل: مودم DSL الذي ينهي دائرة ADSL أو SHDSL أو VDSL ويوفر شبكة محلية أو واجهة لجهاز كمبيوتر واحد أو جزء من الشبكة المحلية.
  2. الحلقة المحلية : أسلاك شركة الهاتف من العميل إلى مقسم الهاتف أو إلى واجهة منطقة الخدمة ، والتي تسمى غالبًا " الميل الأخير " (LM).
  3. مقسم الهاتف :
    • لوحة التوزيع الرئيسية (MDF): هي رف توصيل يربط خطوط المشتركين الخارجية بالخطوط الداخلية. تُستخدم لربط الخطوط العامة أو الخاصة الواردة إلى المبنى بالشبكات الداخلية. في شركات الاتصالات، تقع لوحة التوزيع الرئيسية عادةً بالقرب من غرفة الكابلات وعلى مقربة من مقسم الهاتف.
    • مرشحات xDSL : تُستخدم مرشحات DSL في مقسم الهاتف لفصل إشارات الصوت عن إشارات البيانات. يمكن توجيه إشارة الصوت إلى مزود خدمة الهاتف التقليدي (POTS)، أو مقسم الهاتف الرقمي ، أو تركها دون استخدام، بينما يتم توجيه إشارة البيانات إلى مُجمِّع DSL الخاص بمزود خدمة الإنترنت (ISP) عبر HDF (انظر المدخل التالي).
    • إطار توزيع التسليم (HDF): إطار توزيع يربط مزود خدمة الميل الأخير بجهاز DSLAM الخاص بمزود الخدمة
    • جهاز DSLAM: جهاز لخدمة DSL. يقوم منفذ DSLAM الذي يتم توصيل حلقة المشترك المحلية به بتحويل الإشارات الكهربائية التناظرية إلى حركة بيانات ( حركة بيانات صاعدة لتحميل البيانات) وحركة البيانات إلى إشارات كهربائية تناظرية ( حركة بيانات هابطة لتنزيل البيانات).

دور

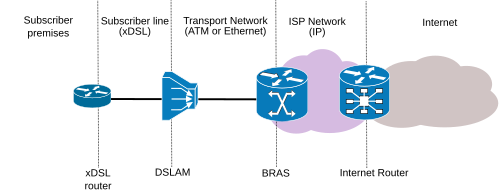

مخطط اتصال xDSL

يقوم جهاز DSLAM بجمع البيانات من منافذ المودم المتعددة الخاصة به، ويُدمج حركة مرور الصوت والبيانات في إشارة مركبة واحدة معقدة عبر تقنية تعدد الإرسال . وبحسب بنية الجهاز وإعداداته، يقوم جهاز DSLAM بتجميع خطوط DSL عبر شبكة وضع النقل غير المتزامن (ATM) أو Frame Relay أو بروتوكول الإنترنت ( IP)، أي أنه يستخدم بروتوكول IP-DSLAM مع حزمة بروتوكولات وضع نقل الحزم - تقارب الإرسال (PTM-TC).

ثم يتم توجيه حركة المرور المجمعة إلى مفتاح العمود الفقري لشركة الاتصالات ، عبر شبكة الوصول (AN)، والتي تسمى أيضًا مزود خدمة الشبكة (NSP)، بمعدلات بيانات تصل إلى 10 جيجابت/ثانية .

يعمل جهاز DSLAM كمحول شبكة نظرًا لأن وظيفته تتركز على مستوى طبقة الربط . لذا، لا يمكنه إعادة توجيه حركة البيانات بين شبكات IP متعددة، بل فقط بين أجهزة مزود خدمة الإنترنت ونقاط اتصال المستخدم النهائي. يتم تحويل حركة بيانات DSLAM إلى خادم الوصول عن بُعد عريض النطاق، حيث يتم توجيه حركة بيانات المستخدم النهائي عبر شبكة مزود خدمة الإنترنت إلى الإنترنت. يمكن لأجهزة العميل المتوافقة مع جهاز DSLAM المتصل به الاستفادة من ميزات إشارات خطوط الصوت والبيانات المحسّنة، بالإضافة إلى إمكانيات مراقبة النطاق الترددي وتعويضه التي يدعمها.

قد يكون جهاز DSLAM موجودًا في مقسم الهاتف أو خارجه، وقد يخدم أيضًا العديد من عملاء البيانات والصوت ضمن منطقة خدمة الحي ، وأحيانًا بالاشتراك مع ناقل خط رقمي . كما تستخدم الفنادق والنُزُل والأحياء السكنية وغيرها من الشركات التي تدير مقسم هاتف خاص بها أجهزة DSLAM .

إضافةً إلى كونه مُبدِّل بيانات ومُجمِّع إشارات، فإنّ مُجمِّع DSLAM عبارة عن مجموعة كبيرة من أجهزة المودم. يتصل كل مودم على بطاقة التجميع بمودم DSL الخاص بمشترك واحد. هذه الوظيفة مُدمجة في مُجمِّع DSLAM نفسه، بدلاً من أن تتم عبر أجهزة خارجية منفصلة، ​​كما هو الحال في مودمات النطاق الصوتي التي كانت تُستخدم في القرن العشرين للاتصال بالإنترنت عبر الطلب الهاتفي.

مثل أجهزة المودم التقليدية ذات النطاق الصوتي، فإن أجهزة المودم المدمجة في DSLAM عادةً ما تكون قادرة على فحص الخط وضبط نفسها إلكترونيًا أو رقميًا للتعويض عن الصدى الأمامي وعوامل الحد من عرض النطاق الترددي الأخرى من أجل نقل البيانات بأقصى معدل اتصال ممكن.

تستفيد هذه الخاصية التعويضية أيضًا من الأداء الأفضل لوصلات DSL ذات الخطوط المتوازنة ، مما يوفر إمكانيات لقطاعات الشبكة المحلية (LAN) الأطول من وصلات إيثرنت ذات الأزواج الملتوية غير المحمية (UTP) المشابهة لها فيزيائيًا ، نظرًا لأن نوع الخط المتوازن مطلوب عمومًا لكي تعمل مكوناتها المادية بشكل صحيح. ويعود ذلك إلى أن المعاوقة الاسمية للخط (المقاسة بالأوم، والتي تشمل كلًا من المقاومة والحث ) للخطوط المتوازنة أقل نوعًا ما من معاوقة UTP، مما يدعم إشارات أضعف (مع ذلك ، فإن الإلكترونيات الصلبة اللازمة لإنشاء مثل هذه الواجهات الرقمية أكثر تكلفة). تطلبت العديد من أجهزة DSLAM المبكرة رفًا منفصلاً لفصل خدمة الهاتف الأرضي (POTS) عن خدمة ADSL، [ 2 ] [ 3 ] [ 4 ] [ 5 ] [ 6 ] ولكن يمكن توصيل أجهزة DSLAM الأحدث مباشرةً بخطوط الهاتف لأنها مزودة بمقسمات مدمجة. [ 7 ] [ 8 ] [ 9 ] [ 10 ]

عرض النطاق الترددي مقابل المسافة

يتميز كابل الزوج المتوازن بانخفاض التوهين عند الترددات العالية. لذا، كلما زاد طول السلك بين جهاز DSLAM والمشترك، انخفضت سرعة نقل البيانات القصوى الممكنة، وذلك بسبب استخدام ترددات منخفضة للحد من التوهين الكلي (أو بسبب ارتفاع عدد الأخطاء عند الترددات العالية، مما يؤدي فعليًا إلى خفض معدل نقل البيانات الإجمالي). فيما يلي دليل تقريبي للعلاقة بين طول السلك (بناءً على  سلك نحاسي بقطر 0.40 مم وتقنية ADSL2+ ) وسرعة نقل البيانات القصوى. قد تختلف الظروف المحلية، خاصةً عند المسافات التي تتجاوز 2  كم، مما يستدعي غالبًا استخدام جهاز DSLAM أقرب لتوفير نطاق ترددي مقبول.

  • 25  ميجابت/ثانية على مسافة 1000 قدم (حوالي 300 متر)
  • 24  ميجابت/ثانية على مسافة 2000 قدم (حوالي 600 متر)
  • 23  ميجابت/ثانية على مسافة 3000 قدم (حوالي 900 متر)
  • 22  ميجابت/ثانية على ارتفاع 4000 قدم (حوالي 1.2  كم)
  • 21  ميجابت/ثانية على ارتفاع 5000 قدم (حوالي 1.5  كم)
  • 19  ميجابت/ثانية على ارتفاع 6000 قدم (حوالي 1.8  كم)
  • 16  ميجابت/ثانية على ارتفاع 7000 قدم (حوالي 2.1  كم)
  • 8  ميجابت/ثانية على ارتفاع 10000 قدم (حوالي 3  كيلومترات)
  • 3  ميجابت/ثانية على ارتفاع 15000 قدم (4.5  كم)
  • 1.5  ميجابت/ثانية على ارتفاع 17000 قدم (حوالي 5.2  كم)

تفاصيل الأجهزة

يتصل العملاء بوحدة DSLAM عبر مودمات ADSL أو أجهزة توجيه DSL ، المتصلة بشبكة PSTN عبر خطوط الهاتف المجدولة غير المحمية . تحتوي كل وحدة DSLAM على عدة بطاقات تجميع، ويمكن أن تحتوي كل بطاقة على عدة منافذ لتوصيل خطوط العملاء. عادةً ما تحتوي بطاقة تجميع DSLAM الواحدة على 24 منفذًا، ولكن هذا العدد قد يختلف باختلاف الشركة المصنعة.

تُوضع معظم وحدات DSLAM الشائعة في هياكل مصممة خصيصًا لشركات الاتصالات ، وتُزود بجهد 48 فولت تيار مستمر (اسميًا) . ولذلك، قد يحتوي إعداد DSLAM النموذجي على محولات طاقة، وهياكل DSLAM، وبطاقات تجميع، وكابلات، ووصلات رفع البيانات.

في جانب خط الربط الرئيسي (مزود خدمة الإنترنت)، استخدمت العديد من وحدات DSLAM المبكرة تقنية ATM ، وقد تم توحيد هذه التقنية من قبل منتدى DSL ، مع ظهور دعم Gigabit Ethernet لاحقًا. [ 11 ] أما اليوم، فتستخدم معظم وصلات الربط الرئيسية في وحدات DSLAM هذه تقنية Gigabit Ethernet أو وصلات الألياف الضوئية متعددة الجيغابت .

IP-DSLAM

يشير اختصار IP -DSLAM إلى مُضاعِف الوصول الرقمي لخط المشترك عبر بروتوكول الإنترنت . وتعتمد حركة مرور المستخدمين في الغالب على بروتوكول الإنترنت.

استخدمت أجهزة DSLAM التقليدية في القرن العشرين تقنية وضع النقل غير المتزامن (ATM) للاتصال بموجهات/محولات ATM في الشبكة. ببساطة، كان جهاز DSLAM يستخلص إشارات ATM من إشارة DSL، ثم يمررها إلى موجهات ATM، التي بدورها تستخلص بيانات IP وتمررها إلى موجه IP في شبكة IP. كان يُعتقد أن هذا التقسيم منطقي لأن DSL نفسه يعتمد على ATM، ويمكنه نظريًا نقل بيانات أخرى غير IP في تدفق ATM. في المقابل، يستخلص جهاز IP-DSLAM بيانات IP من جهاز DSLAM نفسه ويمررها إلى موجه IP. تتمثل مزايا IP-DSLAM على جهاز ATM DSLAM التقليدي في أن الجهاز المدمج أقل تكلفة في التصنيع والتشغيل، ويمكنه توفير مجموعة أوسع من الميزات.
