موصل قفص الاتهام
موصل الإرساء هو موصل كهربائي يستخدم لتوصيل جهاز محمول بموارد خارجية متعددة في نفس الوقت. تحمل موصلات الإرساء عادةً مجموعة متنوعة من الإشارات والطاقة، من خلال موصل واحد، لتبسيط عملية إرساء الجهاز. قد يكون موصل الإرساء مدمجًا في تركيب ميكانيكي يستخدم لدعم أو محاذاة الجهاز المحمول أو قد يكون في نهاية كبل.
على الرغم من أن موصلات الإرساء كانت مرتبطة في الأصل بأجهزة الكمبيوتر المحمولة، إلا أن العديد من الأجهزة المحمولة الأخرى تستخدمها الآن.
أجهزة الكمبيوتر المحمولة

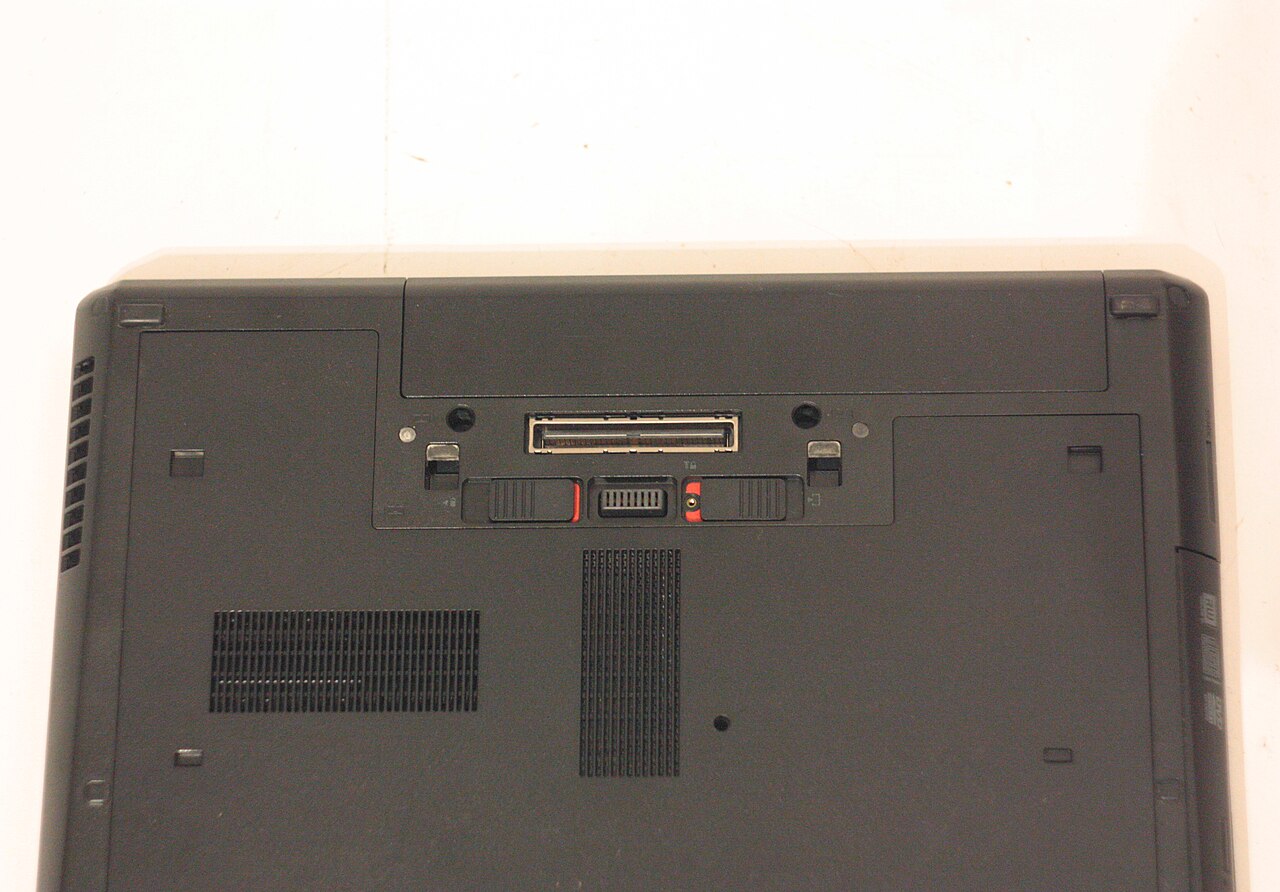

عادةً ما تكون موصلات الإرساء الكلاسيكية لأجهزة الكمبيوتر المحمولة مدمجة في محطة إرساء ميكانيكية وأجهزة تكرار المنافذ التي تدعم الكمبيوتر المحمول وتحاذيه وتحتوي على منافذ متعددة ذات وظيفة واحدة ومصدر طاقة يتم تجميعها في موصل الإرساء. تحمل موصلات الإرساء واجهات مثل لوحة المفاتيح والمنافذ التسلسلية والمتوازية ومنافذ الفيديو من الكمبيوتر المحمول وتزوده بالطاقة.
يمكن تعريف خيارات توصيل الإرساء الحالية عادةً على أنها منفذ USB-C مع وظيفة إضافية اختيارية. [1]
الأجهزة المحمولة
تحتوي العديد من الأجهزة المحمولة على موصل قفص الاتهام.
يمكن استخدام موصلات الإرساء للتفاعل مع الملحقات مثل مكبرات الصوت الخارجية، بما في ذلك أنظمة الاستريو وأجهزة الراديو ذات الساعة . تشمل ملحقات السيارات للأجهزة المحمولة حوامل الشحن وأجهزة إرسال FM لتشغيل الصوت عبر مكبرات صوت السيارة وأجهزة استقبال GPS . هناك كابلات موصلات الإرساء التي توفر إمكانيات إضافية مثل التكامل المباشر مع نظام الصوت وأدوات التحكم في السيارة.
موصلات قاعدة توصيل Apple
موصل قفص الاتهام 30 دبوس
 موصل ذو 30 سنًا | |||
| يكتب | موصل البيانات والطاقة | ||
|---|---|---|---|
| تاريخ الإنتاج | |||
| مصمم | شركة أبل | ||
| مُصمم | 2003 | ||
| الشركة المصنعة | شركة أبل | ||
| تم إنتاجه | 2003 – 2014 (2016 للهند) [2] | ||
| تم استبداله بـ | البرق (12 سبتمبر 2012) | ||
| المواصفات العامة | |||
| دبابيس | 30 | ||

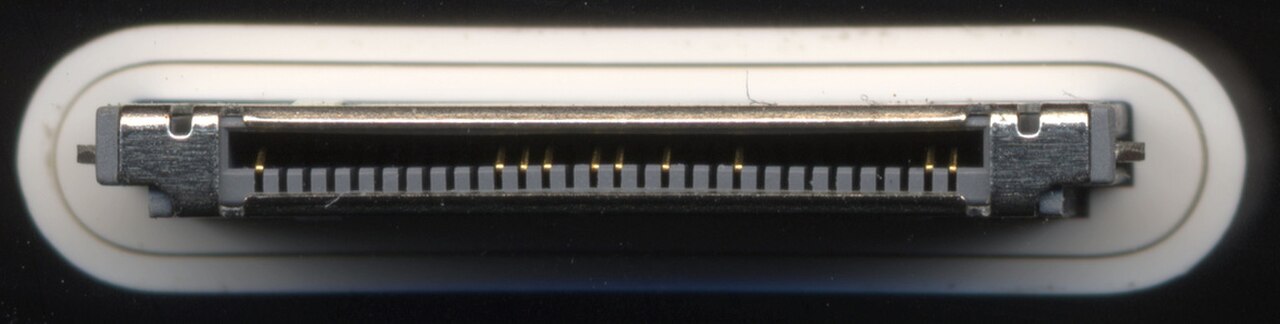

كان موصل 30 سنًا المملوك لشركة Apple شائعًا في معظم أجهزة Apple المحمولة ( iPhone ( الجيل الأول )، 3G ، 3GS ، 4 ، 4S )، iPod Touch من الجيل الأول إلى الرابع ، iPad ، iPad 2 ، و iPad (الجيل الثالث) ) منذ طرحه مع الجيل الثالث من iPod classic في عام 2003 حتى إصدار موصل Lightning في أواخر عام 2012. في الأصل، كان موصل Apple Dock يحمل USB و FireWire وبعض عناصر التحكم ومخرجات الصوت على مستوى الخط. [3] [4] ومع تغير iPod، تغيرت أيضًا الإشارات في موصل Dock. تمت إضافة الفيديو إلى الموصل. تم التخلص التدريجي من FireWire من أجهزة iPod، مما أدى إلى انقطاع في استخدام موصل Dock.
نتيجة لشعبية أجهزة iPod و iPhone من Apple التي تستخدم الموصل، تم إنشاء صناعة منزلية لأجهزة الطرف الثالث التي يمكنها الاتصال بالواجهة. [5] مع توقف إنتاج الجيل السادس من iPod Classic بسعة 160 جيجابايت و iPhone 4S ، آخر منتجات Apple التي تتميز بموصل 30 دبوسًا الأصلي، تم إيقاف الموصل في سبتمبر 2014 ولكن استمر إنتاج موصلات 30 دبوسًا في الهند والأسواق النامية حتى فبراير 2016. [2] [6] ومع ذلك، تواصل Apple بيع وإنتاج كابل 30 دبوسًا إلى USB، [7] بالإضافة إلى محول VGA 30 دبوسًا متوافقًا مع iPhone 4 و 4S والجيل الرابع من iPod Touch وأول ثلاثة أجهزة iPad. [8]
أجهزة iPhone المدعومة
موصل لايتنينج
 موصل لايتنينج | |||
| يكتب | موصل البيانات والطاقة | ||
|---|---|---|---|
| تاريخ الإنتاج | |||
| مصمم | شركة أبل | ||
| مُصمم | 2012 | ||
| الشركة المصنعة | شركة أبل | ||
| تم إنتاجه | 2012–2022 | ||
| تم استبداله بـ | USB-C (7 نوفمبر 2018) | ||
| المواصفات العامة | |||
| دبابيس | 8 | ||
| التوصيلات | |||
 | |||
| دبابيس على موصل Lightning | |||
| للحصول على تفاصيل التوصيلات، راجع Lightning (موصل) . | |||
قدمت شركة أبل موصل إرساء مكون من 8 دبابيس، يُدعى Lightning ، في 12 سبتمبر 2012، كبديل لموصل الإرساء المكون من 30 دبوسًا. استخدمت سلسلة iPhone 5 إلى iPhone 14 ، وiPod touch من الجيل الخامس إلى السابع ، و iPod nano من الجيل السابع، وiPad mini من الجيل الأول إلى الخامس ، و iPad من الجيل الرابع إلى التاسع ، و iPad Air من الجيل الأول إلى الثالث ، والجيل الأول والثاني من iPad Pro موصل Lightning، كما تفعل بعض ملحقات Apple . يمكن الوصول إلى دبابيس موصل Apple Lightning من كلا جانبي الموصل مما يسمح بالعكس. [9]
منذ إصدار الجيل الثالث من iPad Pro ، تم التخلص تدريجيًا من موصل Lightning لصالح USB-C الأكثر عالمية . كان التحول كاملاً لجميع الطرز الجديدة من أجهزة iPad منذ 18 مارس 2022 وأجهزة iPhone منذ 22 سبتمبر 2023. [10]
موصل قفص الاتهام Samsung 30 دبوسًا
| يكتب | موصل البيانات والطاقة | ||
|---|---|---|---|
| تاريخ الإنتاج | |||
| مصمم | سامسونج | ||
| المواصفات العامة | |||
| دبابيس | 30 | ||
إن موصل الشحن/القاعدة 30-pin الخاص بجهاز Samsung Galaxy Tab و Galaxy Note يشبه إلى حد كبير موصل PDMI غير المملوك – على الرغم من أنه ليس متطابقًا معه . وهو غير مرتبط بموصل Apple 30-pin. [11]
موصلات إرساء 24 و20 سنًا للهواتف الخلوية الكورية القياسية
| يكتب | موصل البيانات والطاقة | ||
|---|---|---|---|
| تاريخ الإنتاج | |||
| مصمم | جمعية تكنولوجيا الاتصالات الكورية (TTA) | ||
| تم إنتاجه | 2001 | ||
| المواصفات العامة | |||
| دبابيس | 20 (24 قبل 2007) | ||
حددت "معيار واجهة توصيل الإدخال/الإخراج للهاتف الخلوي الرقمي" الصادر عن جمعية تكنولوجيا الاتصالات الكورية (TTA) لعام 2001 مواصفات واجهة كهروميكانيكية مكونة من 24 سنًا لشحن الهاتف الخلوي، واتصالات البيانات السلكية، والصوت التناظري، وما إلى ذلك. [12] تحتوي النسخة المحدثة لعام 2007 على 20 سنًا فقط ولكنها أضافت دعم إخراج الفيديو المركب من بين تغييرات أخرى. [13]
واجهة الوسائط الرقمية المحمولة (PDMI)
| تاريخ الإنتاج | |||
|---|---|---|---|
| مصمم | وكالة الطاقة الذرية | ||
| مُصمم | فبراير 2010 | ||
| المواصفات العامة | |||
| طول | 22 ملم | ||
| عرض | 2.5 ملم | ||
| قابلة للتوصيل السريع | نعم | ||
| خارجي | نعم | ||
| إشارة صوتية | ستيريو تناظري، منفذ DisplayPort رقمي (1-8 قنوات، PCM خطي 16 أو 24 بت ؛ معدل أخذ عينات من 32 إلى 192 كيلو هرتز) | ||
| إشارة الفيديو | منفذ DisplayPort 1.1 رقمي ثنائي المسار، بمعدل بيانات 4.32 جيجابت/ثانية | ||
| دبابيس | 30 دبوسًا | ||
| بيانات | |||
| إشارة البيانات | USB 3.0 SuperSpeed + 1 ميجابت/ثانية لقناة DisplayPort المساعدة | ||
| للحصول على تفاصيل التوصيلات، راجع PDMI (واجهة الوسائط الرقمية المحمولة) . | |||
واجهة الوسائط الرقمية المحمولة (PDMI) هي معيار توصيل مكون من 30 سنًا لمشغلات الوسائط المحمولة . وقد طورته جمعية الإلكترونيات الاستهلاكية تحت مسمى ANSI/CEA-2017-A، التوصيل المشترك لمشغلات الوسائط المحمولة في فبراير 2010. وقد تم تطوير المعيار بمساعدة أو دعم أكثر من خمسين شركة إلكترونيات استهلاكية حول العالم. [14]
منفذ WM من سوني
 | هذا القسم يحتاج إلى التحديث . ( ديسمبر 2023 ) |
 | |||
| يكتب | موصل البيانات والطاقة | ||
|---|---|---|---|
| تاريخ الإنتاج | |||
| مصمم | سوني | ||
| مُصمم | 2006 | ||
| المواصفات العامة | |||
| دبابيس | 22 | ||

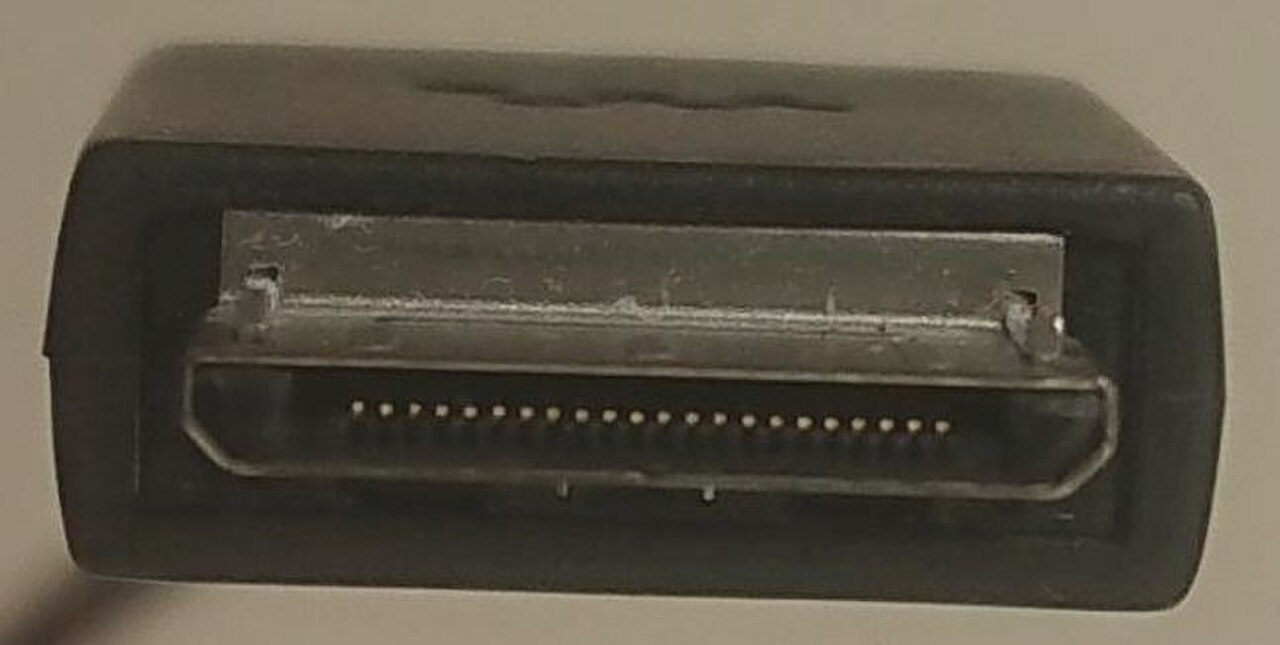

WM-PORT هو موصل إرساء مكون من 22 سنًا من شركة Sony ، ويُستخدم في أغلب مشغلات الوسائط الرقمية Walkman منذ عام 2006. وهو يوفر اتصالاً بالبيانات والطاقة بما في ذلك الأجهزة الطرفية. [15]
موصلات أخرى للرسو
- موصل قفص الاتهام Cowon iAudio 22 دبوسًا
- موصل قفص الاتهام Creative Zen 30 دبوسًا
- موصل إرساء iRiver ذو 18 سنًا
- موصل قفص الاتهام Le Pan 30 دبوسًا
- موصل قفص الاتهام Microsoft Zune 24-pin
- موصل إرساء Olympus m:robe series 18-pin
- منفذ D-snap من باناسونيك (24 سنًا)
- موصل قفص الاتهام Philips GoGear 30 دبوسًا
- موصل قفص الاتهام SanDisk Sansa 30 دبوسًا
- موصلات متعددة 42 سنًا لجهاز Walkman NW-A1000/3000 من Sony
- موصل قفص الاتهام Tatung Elio 26 دبوسًا
- موصل توشيبا جيجابيت ذو 40 سنًا
