سلسلة الحفر

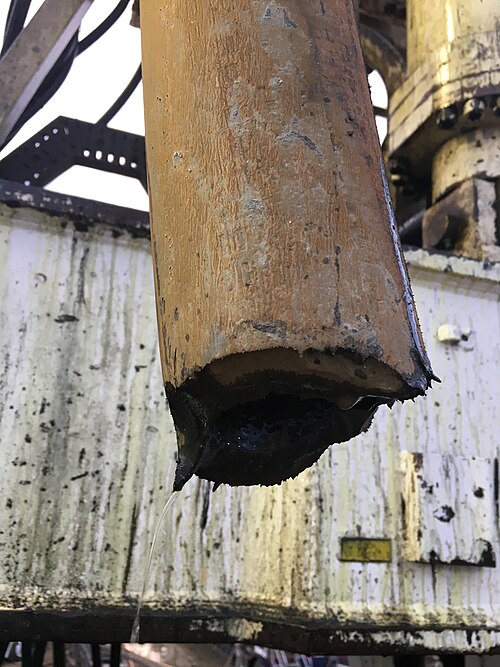

صورة لجزء مكسور من سلسلة الحفر

سلسلة الحفر في منصة الحفر عبارة عن عمود أو سلسلة من أنابيب الحفر تنقل سائل الحفر (عبر مضخات الطين ) وعزم الدوران (عبر محرك كيلي أو محرك علوي ) إلى لقمة الحفر . يُستخدم هذا المصطلح بشكل عام للإشارة إلى مجموعة أنابيب الحفر، بما في ذلك أنابيب الحفر، وأطواق الحفر ، والأدوات، ولقمة الحفر. سلسلة الحفر مجوفة بحيث يمكن ضخ سائل الحفر من خلالها وإعادة تدويره إلى الفراغ الحلقي (الفراغ بين سلسلة الحفر وغلاف البئر/البئر المكشوف).

عناصر

سلسلة حفر، كما تُرى من أعلى برج عامل حفر وريشة الحفر ذات الذيل السمكي على طوق الحفر، 1938، مصنع شركة كليماكس-موليبدينوم، مستعمرة أيوا، تكساس
مع رأس حفر خشن وريشة حفر على شكل ذيل سمكة، 1938، مصنع شركة كليماكس-موليبدينوم، مستعمرة أيوا، تكساس

يتكون أنبوب الحفر عادةً من ثلاثة أقسام:

  • مجموعة الثقوب السفلية (BHA)
  • أنبوب التحويل، والذي غالباً ما يكون أنبوب حفر ثقيل الوزن (HWDP).
  • أنبوب الحفر

مجموعة الثقوب السفلية (BHA)

تتكون مجموعة أدوات الحفر السفلية (BHA) من: مثقاب ، يُستخدم لتفتيت التكوينات الصخرية ؛ وأطواق حفر ، وهي أنابيب ثقيلة ذات جدران سميكة تُستخدم لتطبيق وزن على المثقاب؛ ومثبتات حفر ، تُبقي المجموعة متمركزة في البئر. قد تحتوي مجموعة أدوات الحفر السفلية أيضًا على مكونات أخرى مثل محرك قاع البئر ونظام التوجيه الدوراني (RSS)، وأدوات القياس أثناء الحفر (MWD)، وأدوات التسجيل أثناء الحفر (LWD). يتم ربط المكونات باستخدام وصلات ملولبة متينة. تُستخدم وصلات فرعية قصيرة لربط العناصر ذات الخيوط المختلفة.

أنبوب انتقالي

يمكن استخدام أنابيب الحفر الثقيلة (HWDP) لتسهيل الانتقال بين أطواق الحفر وأنابيب الحفر. وتتمثل وظيفة هذه الأنابيب في توفير انتقال مرن بين أطواق الحفر وأنابيب الحفر، مما يساهم في تقليل حالات فشل الإجهاد التي تحدث مباشرة فوق مجموعة أدوات الحفر السفلية (BHA). كما تُستخدم أنابيب الحفر الثقيلة أيضًا لإضافة وزن إضافي إلى لقمة الحفر، وغالبًا ما تُستخدم في الآبار المائلة. قد تكون هذه الأنابيب مباشرة فوق أطواق الحفر في الجزء المائل من البئر، أو قد توجد قبل نقطة بدء الحفر في جزء أقل عمقًا من البئر.

أنبوب الحفر

تشكل أنابيب الحفر الجزء الأكبر من سلسلة الحفر الممتدة إلى السطح. يتكون كل أنبوب حفر من قسم أنبوبي طويل بقطر خارجي محدد (مثل 3.5 بوصة ، 4 بوصات ، 5 بوصات، 5.5 بوصة ، 5.75 بوصة، 6.675 بوصة ). يوجد في كل طرف من طرفي أنبوب الحفر أجزاء أنبوبية ذات قطر أكبر تُسمى وصلات الأدوات. يحتوي أحد طرفي أنبوب الحفر على وصلة ذكر ("دبوس") بينما يحتوي الطرف الآخر على وصلة أنثى ("صندوق"). وصلات الأدوات ملولبة، مما يسمح بتوصيل كل جزء من أنبوب الحفر بالجزء الذي يليه.

تشغيل سلسلة الحفر

تُصنع معظم مكونات سلسلة الحفر بأطوال 31 قدمًا (النطاق 2)، مع إمكانية تصنيعها أيضًا بأطوال 46 قدمًا (النطاق 3). يُطلق على كل مكون بطول 31 قدمًا اسم "وصلة". عادةً ما يتم توصيل وصلتين أو ثلاث أو أربع وصلات لتشكيل وحدة حفر. تستطيع منصات الحفر البرية الحديثة التعامل مع  وحدات حفر بطول 90 قدمًا تقريبًا (يُشار إليها غالبًا باسم "وحدة ثلاثية").

يُطلق على عملية سحب سلسلة الحفر من البئر أو إدخالها فيه اسم " الإنزال" . عادةً ما تُعاد أنابيب الحفر، وأنابيب الحفر عالية الضغط، والوصلات إلى حواملها في لوحة التثبيت، وهي جزء من برج الحفر، وذلك في حال إعادة إدخالها في البئر مرة أخرى بعد تغيير المثقاب مثلاً. يتم تغيير نقطة الفصل ("الكسر") في كل دورة لاحقة، بحيث يتم بعد ثلاث دورات فصل جميع الوصلات وإعادة توصيلها لاحقاً باستخدام مادة مانعة للتسرب جديدة.

خيط المثقاب عالق

يمكن أن يحدث انحشار سلسلة الحفر بسبب العديد من الظروف.

  • يحدث انسداد بسبب ترسب نواتج الحفر مرة أخرى في تجويف البئر عند توقف الدوران.
  • يحدث التفاوت عندما يكون هناك فرق كبير بين ضغط التكوين وضغط البئر. يتم دفع سلسلة الحفر على أحد جانبي البئر. وتعتمد القوة اللازمة لسحب السلسلة على طول البئر في هذه الحالة على مساحة سطح التلامس الكلية، وفرق الضغط، ومعامل الاحتكاك.
  • يحدث انحشار ثقب المفتاح ميكانيكياً نتيجة سحبه لأعلى على شكل انحناءات عند التعثر.
  • الالتصاق ناتج عن عدم تحريكه لفترة طويلة من الزمن.

بمجرد انحشار الأنبوب، تُستخدم تقنيات عديدة لاستخراجه. عادةً ما توفر شركات خدمات حقول النفط الأدوات والخبرات اللازمة. من بين الأدوات والتقنيات الشائعة: مطرقة حقول النفط والهزاز الرنيني السطحي . فيما يلي نبذة تاريخية عن هذه الأدوات وكيفية عملها.

برطمانات

تاريخ

مثقاب بقطر 8 بوصات (أحمر وأبيض) على غلاف

اعتمد النجاح الميكانيكي لحفر الآبار باستخدام أدوات الكابلات بشكل كبير على جهاز يُسمى "الجرار"، اخترعه ويليام موريس، وهو حفار آبار يعمل بنظام الأعمدة، في أيام آبار الملح في ثلاثينيات القرن التاسع عشر. لا يُعرف الكثير عن موريس سوى اختراعه وذكره مقاطعة كاناوا (التي تقع الآن في ولاية فرجينيا الغربية) كعنوان له. حصل موريس على براءة اختراع [ 1 ] لهذه الأداة الفريدة عام 1841 لحفر الآبار الارتوازية . لاحقًا، وباستخدام الجرار، تمكن نظام أدوات الكابلات من تلبية متطلبات حفر آبار النفط بكفاءة عالية.

تم تحسين الجرار بمرور الوقت، لا سيما على أيدي عمال حفر آبار النفط، ووصلت إلى التصميم الأمثل والأكثر عملية بحلول سبعينيات القرن التاسع عشر، بفضل براءة اختراع أخرى حصل عليها إدوارد غيلود من تيتوسفيل، بنسلفانيا، عام 1868، والتي تناولت استخدام الفولاذ على أسطح الجرار الأكثر عرضة للتآكل. [ 2 ] وبعد سنوات عديدة، في ثلاثينيات القرن العشرين، صُنعت جرار من سبائك فولاذية شديدة المتانة.

كانت مجموعة المطارق تتألف من وصلتين متشابكتين قابلتين للتداخل. في عام ١٨٨٠، كان لديهما مسافة حركة تبلغ حوالي ١٣  بوصة، بحيث يمكن رفع الوصلة العلوية ١٣  بوصة قبل تعشيق الوصلة السفلية. يحدث هذا التعشيق عند التقاء رأسي الوصلة. اليوم، يوجد نوعان رئيسيان: المطارق الهيدروليكية والميكانيكية. على الرغم من اختلاف تصميميهما، إلا أن طريقة عملهما متشابهة. تُخزن الطاقة في سلسلة الحفر وتُطلق فجأة بواسطة المطرقة عند تشغيلها. يمكن تصميم المطارق للضرب لأعلى أو لأسفل أو كليهما. في حالة الضرب لأعلى فوق مجموعة أدوات الحفر السفلية العالقة، يسحب الحفار سلسلة الحفر ببطء لأعلى، لكن مجموعة أدوات الحفر السفلية لا تتحرك. بما أن الجزء العلوي من سلسلة الحفر يتحرك لأعلى، فهذا يعني أن سلسلة الحفر نفسها تتمدد وتخزن الطاقة. عندما تصل المطارق إلى نقطة التشغيل، فإنها تسمح فجأة لجزء منها بالتحرك محوريًا بالنسبة لجزء آخر، حيث يُسحب لأعلى بسرعة، تمامًا كما يتحرك أحد طرفي زنبرك مشدود عند إطلاقه. بعد بضع بوصات من الحركة، يصطدم هذا الجزء المتحرك بكتف فولاذي، مما يؤدي إلى إحداث حمل صدمي.

بالإضافة إلى النسختين الميكانيكية والهيدروليكية، تُصنف المطارق إلى مطارق حفر ومطارق استخراج. يتشابه تشغيل النوعين، ويُحدث كلاهما ضربة صدمية متقاربة، إلا أن مطرقة الحفر مصممة لتحمل أحمال الدوران والاهتزاز المصاحبة للحفر بشكل أفضل. صُممت المطارق بحيث يُمكن إعادة ضبطها بسهولة عن طريق تحريك سلسلة الأنابيب، وهي قابلة للتشغيل المتكرر قبل استخراجها من البئر. تُحدد فعالية الطرق بمدى سرعة صدم الوزن في المطارق. عند الطرق بدون مُركب أو مُسرع، يعتمد الأمر فقط على تمدد الأنابيب لرفع أطواق الحفر لأعلى بعد تحرير المطرقة، مما يُحدث الصدمة الصاعدة فيها. غالبًا ما تُقلل هذه الحركة الصاعدة المُتسارعة بسبب احتكاك سلسلة العمل على جوانب تجويف البئر، مما يُقلل من سرعة حركة أطواق الحفر الصاعدة التي تصطدم بالمطرقة. في الأعماق الضحلة، لا تتحقق الصدمة المطلوبة للمطرقة بسبب عدم تمدد الأنابيب في سلسلة العمل.

عندما لا يكفي تمديد الأنابيب وحده لتوفير الطاقة اللازمة لتحرير السمكة، تُستخدم أجهزة التمديد أو التسريع. يتم تنشيط هذه الأجهزة عند سحب سلسلة العمل بقوة زائدة، مما يؤدي إلى ضغط سائل قابل للانضغاط لمسافة قصيرة، وفي الوقت نفسه يتم تفعيل وعاء الاستخراج. عند تحرير وعاء الاستخراج، ترفع الطاقة المخزنة في جهاز التمديد/التسريع حلقات الحفر لأعلى بسرعة عالية، مما يُحدث صدمة قوية داخل الوعاء.

ديناميكيات النظام

تعتمد الجرار على مبدأ شد الأنبوب لتوليد طاقة كامنة مرنة، بحيث عندما ينطلق الجرار، فإنه يعتمد على كتلة أنبوب الحفر وأطواق التثبيت لاكتساب السرعة، ثم يصطدم بجزء السندان من الجرار. ينتج عن هذا الاصطدام قوة، أو ضربة، تتحول إلى طاقة.

مهتزات رنانة سطحية

تاريخ

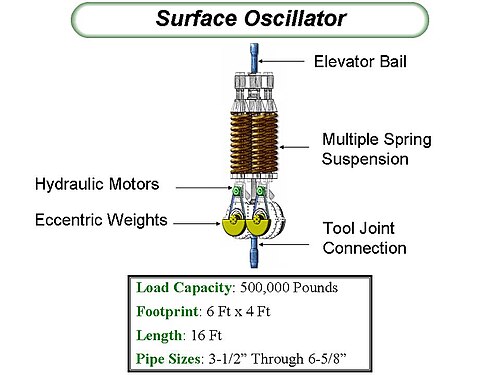

هزاز رنين سطحي لحقل نفطي

نشأ مفهوم استخدام الاهتزاز لتحرير الأجسام العالقة في آبار النفط في أربعينيات القرن العشرين، وربما يعود أصله إلى استخدام الاهتزاز في ثلاثينيات القرن نفسه لدقّ الركائز في الاتحاد السوفيتي. كان استخدام الاهتزاز في بداياته لدقّ الركائز واستخراجها مقتصراً على الترددات المنخفضة، أي الترددات الأقل من تردد الرنين الأساسي للنظام، وبالتالي، ورغم فعاليته، لم يكن سوى تحسينٍ طفيفٍ على معدات الطرق التقليدية. حاولت براءات الاختراع والتعليمات المبكرة شرح العملية والآلية المعنية، لكنها افتقرت إلى قدرٍ كافٍ من التعقيد. في عام ١٩٦١، حصل أ. ج. بودين على براءة اختراع [ ٣ ] أصبحت فيما بعد "براءة الاختراع الأم" لاستخراج الأنابيب من حقول النفط باستخدام التقنيات الصوتية. قدّم السيد بودين مفهوم الاهتزاز الرنيني الذي ألغى فعلياً جزء المفاعلة من المعاوقة الميكانيكية ، مما أدى إلى وسيلة فعّالة لنقل الطاقة الصوتية. لاحقاً، حصل السيد بودين على براءات اختراع إضافية موجهة لتطبيقات أكثر تركيزاً لهذه التقنية.

نُشرت أول دراسة حول هذه التقنية في ورقة بحثية قدمتها جمعية مهندسي البترول (SPE) عام 1987 في المؤتمر الدولي لمقاولي الحفر في دالاس، تكساس [ 4 حيث شرحت طبيعة العمل والنتائج التشغيلية المحققة. وقد حقق العمل المذكور نجاحًا كبيرًا في استخراج الأنابيب الداخلية وأنابيب الإنتاج وأنابيب الحفر. أما المرجع الثاني [ 5 الذي عُرض في المؤتمر والمعرض الفني السنوي لجمعية مهندسي البترول في أنهايم، كاليفورنيا، في نوفمبر 2007، فيشرح نظرية الاهتزاز الرنيني بمزيد من التفصيل، بالإضافة إلى استخدامها في استخراج الأنابيب الطويلة العالقة في الطين.

ديناميكيات النظام

تعتمد المهتزات الرنانة السطحية على مبدأ دوران أوزان لا مركزية متعاكسة لإحداث حركة توافقية جيبية من السطح إلى سلسلة العمل عند السطح. يوفر المرجع الثالث (أعلاه) شرحًا وافيًا لهذه التقنية. يتم ضبط تردد الدوران، وبالتالي اهتزاز سلسلة الأنابيب، على تردد الرنين للنظام. يتكون النظام من المهتز الرنان السطحي، وسلسلة الأنابيب، والسمكة، ووسط الاحتجاز. وتستند القوى الناتجة المؤثرة على السمكة إلى المنطق التالي:

  • تنتج قوى التوصيل من السطح عن قوة السحب الساكنة من جهاز الحفر، بالإضافة إلى مكون القوة الديناميكية للأوزان اللامركزية الدوارة.
  • اعتمادًا على مُركِّبة قوة السحب الساكنة، يمكن أن تكون القوة المحصلة عند السمكة إما شدًا أو ضغطًا بسبب مُركِّبة موجة القوة الجيبية من المُذبذب
  • في بداية تشغيل المهتز، يلزم بذل قوة لرفع وخفض كتلة الحمل بالكامل. وعندما يضبط المهتز على تردد الرنين للنظام، تتلاشى معاوقة الحمل التفاعلية لتصبح صفرًا، وذلك بفضل تساوي مفاعلة الحث (كتلة النظام) مع مفاعلة المرونة أو الصلابة (مرونة الأنبوب). أما المعاوقة المتبقية للنظام، والمعروفة بمعاوقة الحمل المقاومة، فهي التي تُبقي الأنبوب عالقًا.
  • أثناء الاهتزاز الرنيني، تنتقل موجة جيبية طولية عبر الأنبوب إلى السمكة مع كتلة أنبوب مصاحبة تساوي ربع طول موجة تردد الاهتزاز الرنيني .
  • تحدث ظاهرة تُعرف باسم تمييع حبيبات التربة أثناء الاهتزاز الرنيني ، حيث تتحول المادة الحبيبية التي تقيد الأنبوب العالق إلى حالة سائلة تُبدي مقاومة ضئيلة لحركة الأجسام عبرها. وبذلك، تكتسب خصائص ومميزات السائل.
  • أثناء اهتزاز الأنابيب، يحدث تمدد وانكماش في جسم الأنبوب، يُعرف بنسبة بواسون ، بحيث عندما يتعرض الأنبوب العالق لإجهاد محوري ناتج عن التمدد، ينكمش قطره. وبالمثل، عندما ينضغط طول الأنبوب، يتمدد قطره . ولأن طول الأنبوب المهتز يتعرض لقوى شد وضغط متناوبة على شكل موجات على طول محوره الطولي (وبالتالي إجهادات طولية)، فإن قطره يتمدد وينكمش بالتزامن مع موجات الشد والضغط المطبقة. وهذا يعني أنه في لحظات متناوبة خلال دورة الاهتزاز ، قد يكون الأنبوب في الواقع منفصلاً فعلياً عن مكانه.

انظر أيضاً

مراجع

  1. US 2243 ، موريس، ويليام، "طريقة ربط المثاقب بأثقال حفر الآبار الارتوازية"، نُشر في 4 سبتمبر 1841
  2. US 78958 ، Guillod، Edward، "تحسين في بناء جرار الحفر"، نُشر في 16 يونيو 1868، مُخصص لشركة Bryan Dillingham & Co.
  3. US 2972380 ، بودين الابن، ألبرت جي، "طريقة وجهاز صوتي لتحريك الأجسام المثبتة بإحكام داخل وسط محيط"، نُشر في 21 فبراير 1961
  4. أو. غونزاليس، "استخراج البطانات والأنابيب وأنابيب التغليف وأنابيب الحفر العالقة باستخدام تقنيات الرنين الاهتزازي"، ورقة بحثية رقم 14759 صادرة عن جمعية مهندسي البترول
  5. أو. غونزاليس، هنري بيرنات، بول مور، "استخراج الأنابيب العالقة بالطين باستخدام تقنيات الرنين الاهتزازي" ورقة بحثية رقم 109530 صادرة عن جمعية مهندسي البترول
