أشرطة الألوان EBU / IBA 100/0/75/0 الألوان المعروضة تقريبية فقط بسبب اختلاف النقل ومساحات الألوان المستخدمة في صفحات الويب ( sRGB ) والفيديو ( BT.601 أو BT.709 ).

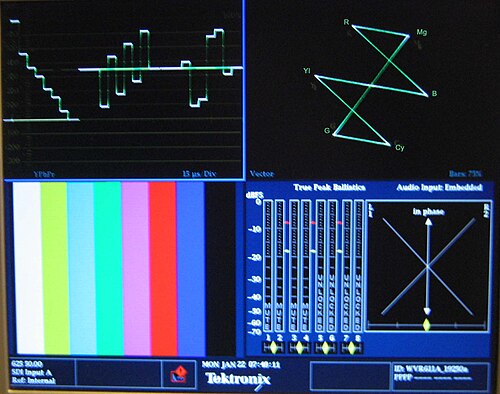

أشرطة ألوان الاتحاد الأوروبي للبث كما تظهر على شاشة عرض الموجات ومقياس المتجهات من تيكترونيكس

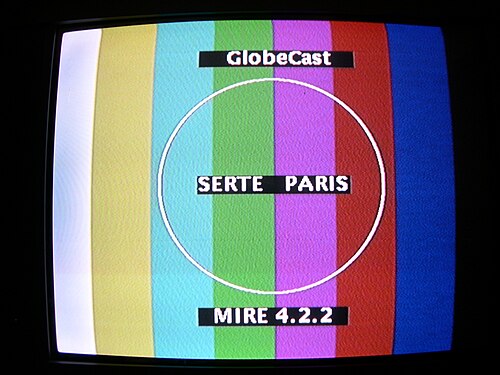

أشرطة ألوان الاتحاد الأوروبي للبث (EBU) تُبث من وصلة قمر صناعي رقمية من نقطة إلى نقطة ( DVB-S ) تشغلها شركة غلوبكاست

تُستخدم أشرطة ألوان الاتحاد الأوروبي للبث (EBU) كبطاقة اختبار تلفزيونية للتحقق من عدم تغيير إشارة الفيديو أثناء التسجيل أو البث، وتحديد التعديلات اللازمة لإعادتها إلى المواصفات المطلوبة. كما تُستخدم لضبط شاشة التلفزيون أو جهاز الاستقبال لعرض معلومات اللون والسطوع بدقة. تُعرض أشرطة الاتحاد الأوروبي للبث عادةً بشكل عمودي متجاور (كما في الصور المرفقة بهذه المقالة)، مع العلم أن بعض المحطات التلفزيونية - مثل TVP [ 1 ] في بولندا، و Gabon Télévision [ 2 ] في الغابون - كانت تبث نسخة أفقية منها.

يشبه هذا النمط أشرطة ألوان SMPTE ، مع أن هذا النمط يرتبط عادةً بنظام التلفزيون الملون التناظري NTSC . تحتوي العديد من بطاقات الاختبار، مثل Philips PM5544 أو Telefunken FuBK ، على عناصر مكافئة لأشرطة ألوان EBU.

75% من ألواح الألوان

نمط أشرطة الألوان EBU 75/0/75/0. الألوان المعروضة تقريبية فقط بسبب اختلاف مساحات النقل والألوان المستخدمة في صفحات الويب ( sRGB ) والفيديو ( BT.601 أو BT.709 ).

إن نمط أشرطة الألوان بنسبة 75٪ أو EBU/ IBA 100/0/75/0 [ 3 ] [ 4 ] [ 5 ] يشبه إلى حد كبير نمط أشرطة الألوان SMPTE، على الرغم من أنه يحتوي فقط على سبعة أشرطة ألوان، ويكون الشريط الأبيض عند كثافة 100٪.

يوجد نمط آخر يكون فيه الشريط الأبيض أيضاً بكثافة 75% ( EBU 75/0/75/0 ). يتم توليد هذا النمط بواسطة أنواع معينة من أجهزة الاختبار، بما في ذلك جهاز Philips PM5519 . [ 6 ]

قيم الإشارة لهذه الأشرطة لنظام PAL التناظري هي: [ 7 ]

الإضاءةسعة اللونكروما Φ
أبيض 100/0/75/01.00––
أبيض 75/0/75/00.75––
أصفر0.670.33167 درجة
سماوي0.530.47283 درجة
أخضر0.440.44241 درجة
أرجواني0.310.4461 درجة
أحمر0.230.47103 درجة
أزرق0.080.33347 درجة
أسود0––

يتم تحويل الألوان المعروضة من نظام الألوان الأصلي PAL BT.601 إلى نظام الألوان sRGB، وهو نظام الألوان المستخدم في صفحات الويب. هذه الألوان تقريبية فقط، وتعطي فكرة عن شكل الأشرطة على شاشة PAL معايرة.

100% ألواح ألوان

أشرطة ألوان EBU 100/0/100/0 الألوان المعروضة تقريبية فقط بسبب اختلاف مساحات النقل والألوان المستخدمة في صفحات الويب ( sRGB ) والفيديو ( BT.601 أو BT.709 ).

يُعد نمط أشرطة الألوان بنسبة 100% ، أو نمط أشرطة الألوان EBU 100/0/100/0 (المحدد في توصية ITU-R BT.1729 [ 8 ] )، شكلاً بديلاً لأشرطة الألوان، ويُعرف أيضاً بنمط RGB أو أشرطة المجال الكامل . يتكون هذا النمط من ثمانية أشرطة رأسية بكثافة 100%، ولا يشمل أنماط التقسيم أو الإضاءة. وكما هو الحال في نمط أشرطة ألوان SMPTE، يكون ترتيب الألوان فيه أبيض، أصفر، سماوي، أخضر، أرجواني، أحمر، وأزرق، مع إضافة عمود أسود مشبع. يُستخدم هذا النمط للتحقق من مستويات ذروة اللون، وتشبع اللون، بالإضافة إلى محاذاة الألوان. لا يُعد نمط 100% شائعاً كأشرطة SMPTE، أو نمط EBU 75% المذكور أعلاه، ولكن يمكن اختيار العديد من أجهزة الاختبار لتوليد أيٍّ منهما. يمكن ضبط العديد من الكاميرات الاحترافية لتوليد نمط بنسبة 100٪ لمعايرة معدات البث أو التسجيل، خاصة في تركيبات الكاميرات المتعددة حيث يجب أن تتطابق جميع إشارات الكاميرا.

تعريف قياسي

قيم شريط الألوان EBU لأنظمة التلفزيون ذات الدقة القياسية وفقًا لـ BT.601 ، كما هو محدد في ITU-R Rec. BT.1729: [ 9 ]

قيم YCbCr الرقمية ذات 10 بت لأشرطة 100/0/100/0 على أنظمة SD
Yسي بيCr
أبيض940512512
أصفر84064585
سماوي67866364
أخضر578215137
أرجواني426809887
أحمر326361960
أزرق164960439
أسود64512512

يتم تحويل الألوان المعروضة من نظام الألوان الأصلي PAL BT.601 إلى نظام الألوان sRGB، وهو نظام الألوان المستخدم في صفحات الويب. هذه الألوان تقريبية فقط، لكنها تمثل ما يُرى على شاشة معايرة بشكل صحيح باستخدام نظام الألوان الأصلي.

حسابY{\displaystyle Y}( السطوع ) و جبجR{\displaystyle C_{B}C_{R}}( اختلاف اللون ) إشارات من R′{\displaystyle R'}، جي′{\displaystyle G'}و ب′{\displaystyle B'}المكونات وفقًا لـ BT.601 هي كما يلي: [ 10 ]

Y′=0.299⋅R′+0.587⋅جي′+0.114⋅ب′جب′=0.564⋅(ب′-Y′)جR′=0.713⋅(R′-Y′){\displaystyle {\begin{aligned}Y'&=0.299\cdot R'+0.587\cdot G'+0.114\cdot B'\\C_{B}'&=0.564\cdot (B'-Y')\\C_{R}'&=0.713\cdot (R'-Y')\\\end{aligned}}}

دقة عالية

قيم شريط ألوان EBU لأنظمة التلفزيون عالية الوضوح وفقًا لـ BT.709 ، كما هو محدد في ITU-R Rec. BT.1729: [ 9 ]

قيم YCbCr الرقمية ذات 10 بت لأشرطة 100/0/100/0 على أنظمة HD
Yسي بيCr
أبيض940512512
أصفر87764553
سماوي75461564
أخضر691167105
أرجواني313857919
أحمر250409960
أزرق127960471
أسود64512512

حسابY{\displaystyle Y}(السطوع) و جبجR{\displaystyle C_{B}C_{R}}إشارات (اختلاف اللون) من R′{\displaystyle R'}، جي′{\displaystyle G'}و ب′{\displaystyle B'}المكونات وفقًا لـ BT.709 هي كما يلي: [ 10 ]

Y′=0.2126⋅R′+0.7152⋅جي′+0.0722⋅ب′جب′=(ب′-Y′)/1.8556جR′=(R′-Y′)/1.5748{\displaystyle {\begin{aligned}Y'&=0.2126\cdot R'+0.7152\cdot G'+0.0722\cdot B'\\C_{B}'&=(B'-Y')/1.8556\\C_{R}'&=(R'-Y')/1.5748\\\end{aligned}}}

تلفزيون فائق الوضوح بتقنية HDR

في عام 2020، نشر الاتحاد الأوروبي للبث (EBU) نمطًا جديدًا لأشرطة الألوان يُسمى " أشرطة الألوان المستخدمة في إنتاج تلفزيون فائق الوضوح بتقنية النطاق الديناميكي العالي (HDR)" ، وهو مصمم خصيصًا لبثّات HDR ، مع مراعاة نطاق الألوان الموسّع لهذه الأنظمة. [ 11 ] يتضمن هذا النمط أشرطة ألوان HLG بنسبة 100% و75% وفقًا لمعيار ITU-R BT.2100 ، بالإضافة إلى أشرطة ألوان يمكن تحويلها إلى أشرطة ITU-R BT.709 بنسبة 75% عند استخدام التحويلات الرياضية لإضاءة المشهد وإضاءة الشاشة المحددة في معيار ITU-R BT.2408. [ 11 ]

يُتيح هذا النمط اختبار تحويل UHDTV إلى HDTV ، وقياس استجابة الإضاءة، والتشبع، وتحولات اللون، والتحقق من أداء اللون الأسود القريب. كما يُمكن استخدامه للتحقق من صحة إعدادات الأجهزة، وأخطاء سلسلة الإرسال، وتحويلات مساحة اللون الصحيحة من ITU-R BT.2100 HLG إلى ITU-R BT.709. [ 11 ] تتوفر نسخ من هذا النمط مجانًا كصورة ثابتة [ 12 ] أو ملف فيديو. [ 13 ]

يشبه هذا النمط توصية ITU-R BT.2111 التي تغطي أيضًا وظيفة نقل PQ . [ 14 ] وقد طوّرت ARIB في عام 2018 نمطًا مشابهًا آخر يُسمى نمط اختبار شريط الألوان لنظام تلفزيون النطاق الديناميكي العالي (HDR-TV) الهجين ذي اللوغاريتم غاما (HLG) ( ARIB STD-B72)، استنادًا إلى أشرطة ألوان SMPTE الشائعة الاستخدام في اليابان والولايات المتحدة. [ 15 ]
