EtherType هو حقل مكون من ثماني بتات في إطار Ethernet. يتم استخدامه للإشارة إلى البروتوكول المضمن في حمولة الإطار ويتم استخدامه في الطرف المستقبل بواسطة طبقة ارتباط البيانات لتحديد كيفية معالجة الحمولة. يتم استخدام نفس الحقل أيضًا للإشارة إلى حجم بعض إطارات Ethernet.

يتم استخدام EtherType أيضًا كأساس لوضع علامات VLAN 802.1Q ، وتغليف الحزم من شبكات VLAN لنقلها بشكل مضاعف مع حركة مرور VLAN أخرى عبر جذع Ethernet .

تم تعريف EtherType لأول مرة بواسطة معيار تأطير Ethernet II وتم تعديله لاحقًا لمعيار IEEE 802.3 . يتم تعيين قيم EtherType بواسطة هيئة تسجيل IEEE .

ملخص

إطار إيثرنت يتضمن حقل EtherType. كل فتحة سفلية تشير إلى ثماني بتات؛ ويبلغ طول EtherType ثماني بتات.

في التطبيقات الحديثة لشبكة Ethernet، يمكن أيضًا استخدام الحقل داخل إطار Ethernet المستخدم لوصف EtherType لتمثيل حجم الحمولة لإطار Ethernet. تاريخيًا، اعتمادًا على نوع تأطير Ethernet المستخدم في جزء Ethernet، كان كلا التفسيرين صالحين في نفس الوقت، مما يؤدي إلى غموض محتمل. اعتبر تأطير Ethernet II هذه الثمانية بتات لتمثل EtherType بينما اعتبر تأطير IEEE 802.3 الأصلي هذه الثمانية بتات لتمثل حجم الحمولة بالبايتات.

من أجل السماح باستخدام تأطير Ethernet II وIEEE 802.3 على نفس شريحة Ethernet، تم تقديم معيار موحد، IEEE 802.3x-1997، والذي يتطلب أن تكون قيم EtherType أكبر من أو تساوي 1536. تم اختيار هذه القيمة لأن الطول الأقصى ( MTU ) لحقل البيانات لإطار Ethernet 802.3 هو 1500 بايت و1536 يعادل الرقم 600 في النظام العددي السداسي عشر . وبالتالي، تشير قيم 1500 وما دون لهذا الحقل إلى أن الحقل يستخدم كحجم الحمولة لإطار Ethernet بينما تشير قيم 1536 وما فوق إلى أن الحقل يستخدم لتمثيل EtherType. تفسير القيم 1501-1535، شاملة، غير محدد. [1]

يتم الإشارة إلى نهاية الإطار من خلال تسلسل فحص إطار صالح يتبعه فقدان الناقل أو رمز خاص أو تسلسل في مخطط ترميز الخط لطبقة مادية معينة من Ethernet ، وبالتالي لا يلزم دائمًا ترميز طول الإطار كقيمة في إطار Ethernet. ومع ذلك، نظرًا لأن الحد الأدنى للحمولة لإطار Ethernet هو 46 بايت، فيجب أن يتضمن البروتوكول الذي يستخدم EtherType حقل طول خاص به إذا كان ذلك ضروريًا لمستقبل الإطار لتحديد طول الحزم القصيرة (إذا كان مسموحًا بذلك) لهذا البروتوكول.

وسم VLAN

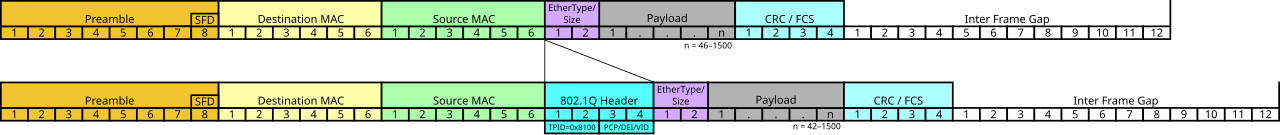

إدراج علامة 802.1Q VLAN (أربعة أوكتات) في إطار Ethernet-II، مع ترتيب VLAN نموذجي لقيمة EtherType لمعرف بروتوكول العلامة (TPID) 0x8100. سيضيف ترتيب QinQ علامة أخرى مكونة من أربعة أوكتات تحتوي على معرف بروتوكول العلامة المكون من ثماني بتات باستخدام قيم EtherType مختلفة.

يستخدم وسم 802.1Q VLAN قيمة EtherType 0x8100. يتضمن الحمولة التالية معرف تحكم وسم مكون من 16 بت (TCI) يتبعه إطار Ethernet يبدأ بحقل EtherType ثانٍ (أصلي) للاستخدام بواسطة محطات النهاية . يمتد IEEE 802.1ad هذا الوسم بأزواج EtherType وTCI متداخلة أخرى.

إطارات جامبو

يتعارض حجم الحمولة للإطارات الضخمة غير القياسية ، التي يبلغ طولها عادةً حوالي 9000 بايت، مع النطاق المستخدم بواسطة EtherType، ولا يمكن استخدامه للإشارة إلى طول مثل هذا الإطار. كان الاقتراح لحل هذا التعارض هو استبدال قيمة EtherType الخاصة 0x8870 عندما يتم استخدام طول بخلاف ذلك. [2] ومع ذلك، لم يتم قبول الاقتراح (كانت حالة استخدامه حزمًا أكبر لـ IS-IS ) وهو غير صالح. استجاب رئيس IEEE 802.3 في ذلك الوقت، جيف طومسون، للمسودة التي توضح الموقف الرسمي لـ IEEE 802.3 والأسباب وراء الموقف. استجاب مؤلفو المسودة أيضًا لخطاب الرئيس، ولكن لم يتم تسجيل أي إجابة لاحقة من IEEE 802.3. [3]

على الرغم من عدم وجودها، تم تنفيذ هذه المسودة واستخدامها في أجهزة توجيه Cisco في تنفيذ IS-IS (لتعبئة حزم IIH Hello). [4]

الاستخدام خارج نطاق الإيثرنت

مع ظهور مجموعة معايير IEEE 802 ، يتم استخدام رأس بروتوكول الوصول إلى الشبكة الفرعية (SNAP) مع رأس IEEE 802.2 LLC لنقل نوع EtherType للحمولة لشبكات IEEE 802 بخلاف Ethernet، وكذلك للشبكات غير التابعة لـ IEEE التي تستخدم رأس IEEE 802.2 LLC، مثل FDDI . ومع ذلك، بالنسبة لـ Ethernet، لا يزال يتم استخدام تأطير Ethernet II.

تسجيل

يتم تعيين أنواع EtherTypes بواسطة هيئة تسجيل IEEE، [5] والتي تنشرها في شكل قائمة. [6] تمتلك هيئة أرقام الإنترنت المخصصة قائمة منفصلة ببعض تسجيلات EtherType، والتي تم تجميعها من عدة مصادر، بما في ذلك قائمة هيئة تسجيل IEEE وبعض القوائم الأخرى. [7]

قيم

قيم EtherType لبعض البروتوكولات البارزة [7]
نوع الأثير
( سداسي عشري )		 بروتوكول
0x0800 بروتوكول الإنترنت الإصدار الرابع (IPv4)
0x0806 بروتوكول حل العناوين (ARP)
0x0842 الاستيقاظ على الشبكة المحلية [8]
0x2000 بروتوكول اكتشاف سيسكو [ بحاجة لمصدر ]
0x22EA بروتوكول حجز البث
0x22F0 بروتوكول نقل الصوت والفيديو (AVTP)
0x22F3 بروتوكول IETF TRILL
0x6002 DEC MOP RC
0x6003 المرحلة الرابعة من شبكة DECnet ، توجيه الحمض النووي
0x6004 خط العرض DEC
0x8035 بروتوكول حل العناوين العكسي (RARP)
0x809B أبل توك (إيثر توك)
0x80D5 وحدة بيانات شركة LLC (على وجه الخصوص، IBM SNA )، مسبوقة بطول 2 بايت وحشو بايت واحد [9]
0x80F3 بروتوكول حل عناوين AppleTalk (AARP)
0x8100 إطار مُوسوم بعلامة VLAN ( IEEE 802.1Q ) وجسر أقصر مسار IEEE 802.1aq مع توافق NNI [10]
0x8102 بروتوكول منع الحلقة البسيطة (SLPP)
0x8103 بروتوكول التحكم في تجميع الروابط الافتراضية (VLACP)
0x8137 اي بي اكس
0x8204 كيو ان اكس كيو نت
0x86DD بروتوكول الإنترنت الإصدار 6 (IPv6)
0x8808 التحكم في تدفق الإيثرنت
0x8809 بروتوكولات Ethernet البطيئة [11] مثل بروتوكول التحكم في تجميع الروابط (LACP)
0x8819 كوبرانت
0x8847 MPLS أحادي البث
0x8848 البث المتعدد MPLS
0x8863 مرحلة اكتشاف PPPoE
0x8864 مرحلة جلسة PPPoE
0x887B هوم بلاج 1.0 MME
0x888E EAP عبر شبكة LAN ( IEEE 802.1X )
0x8892 بروتوكول بروفينيت
0x889A HyperSCSI (SCSI عبر Ethernet)
0x88A2 ATA عبر إيثرنت
0x88A4 بروتوكول EtherCAT
0x88A8 معرف علامة خدمة VLAN (S-Tag) على نفق Q-in-Q
0x88AB إيثرنت باور لينك [ بحاجة لمصدر ]
0x88B8 GOOSE (حدث المحطة الفرعية الموجهة للكائنات العامة)
0x88B9 خدمات إدارة الأحداث العامة للمحطات الفرعية (GSE )
0x88BA SV (نقل القيمة العينة)
0x88BF ميكروتيك رومون (غير رسمي)
0x88CC بروتوكول اكتشاف طبقة الارتباط (LLDP)
0x88CD سيركوس 3
0x88E1 HomePlug Green PHY
0x88E3 بروتوكول تكرار الوسائط (IEC62439-2)
0x88E5 أمان MAC وفقًا لمعيار IEEE 802.1AE (MACsec)
0x88E7 جسور العمود الفقري للمزود (PBB) ( IEEE 802.1ah )
0x88F7 بروتوكول الوقت الدقيق (PTP) عبر Ethernet IEEE 802.3
0x88F8 نورث كارولينا-ساوث كارولينا
0x88FB بروتوكول التكرار الموازي (PRP)
0x8902 بروتوكول إدارة أخطاء الاتصال (CFM) IEEE 802.1ag / توصية ITU-T Y.1731 ( OAM )
0x8906 قناة الألياف عبر الإيثرنت (FCoE)
0x8914 بروتوكول تهيئة FCoE
0x8915 RDMA عبر إيثرنت متقارب (RoCE)
0x891D إطار التحكم في بروتوكول TTEthernet (TTE)
0x893a 1905.1 بروتوكول معهد مهندسي الكهرباء والإلكترونيات
0x892F التكرار السلس عالي التوفر (HSR)
0x9000 بروتوكول اختبار تكوين الإيثرنت [12]
0xF1C1 علامة التكرار ( تكرار الإطار وإزالته وفقًا لمعيار IEEE 802.1CB لتحقيق الموثوقية )

انظر أيضا

مراجع

  1. ^ معيار IEEE 802.3-2005، 3.2.6
  2. ^ دعم حجم إطار إيثرنت الممتد. نوفمبر 2001. معرف draft-ietf-isis-ext-eth-01.
  3. ^ كابلان؛ وآخرون. (2000-05-26). "دعم حجم إطار إيثرنت الموسع". Ietf Datatracker . فريق عمل هندسة الإنترنت .
  4. ^ Patzlaff, Marcel (2015-04-08). "Fwd: Re: ISIS in SCAPY and Jumbo frames". scapy-ml (قائمة بريدية). مؤرشف من الأصل في 2018-03-31 . تم الاسترجاع في 2017-05-09 .
  5. ^ استخدام IEEE Assigned Ethertype مع شبكات IEEE Std 802.3 المحلية والحضرية (PDF) ، تم الاسترجاع في 2022-02-03
  6. ^ "قائمة أنواع EtherType العامة". IEEE . تم الاسترجاع في 2018-09-08 .
  7. ^ ab "IEEE 802 Numbers". Internet Assigned Numbers Authority . 2015-10-06 . تم الاسترجاع في 2016-09-23 .
  8. ^ "WakeOnLAN". ويكي ويريشارك . تم الاسترجاع في 2018-10-16 .
  9. ^ IBM (مايو 1996). "مرجع تقني لشبكة المنطقة المحلية: واجهات برامج التطبيقات IEEE 802.2 وNetBIOS. رقم مستند IBM SC30-3587-01" (BOO (IBM Book Manager)) (الطبعة الثانية). الأقسام 1.16-1.16.1.{{cite web}}:CS1 maint: url-status ( الرابط )
  10. ^ "التكوين - أقصر مسار جسر MAC (SPBM)". Avaya. يونيو 2012. ص. 35. تم الاسترجاع في 23 يونيو 2017 .
  11. ^ "الملحق 57أ". IEEE Std 802.3-2018. 31 أغسطس 2018. doi :10.1109/IEEESTD.2018.8457469. ISBN 978-1-5044-5090-4.
  12. ^ "8. بروتوكول اختبار تكوين إيثرنت". مواصفات إيثرنت، رابط بيانات الشبكة المحلية والطبقة المادية الإصدار 2.0 (PDF) . نوفمبر 1982.
