ساق عائمة

📅 آخر تحديث: ٢٧ يوليو ٢٠٢٦
✍️ نُشر في: ٢٧ يوليو ٢٠٢٦
📷 يحتوي على 15 صور
الموسوعة الحرة
رافعة Taklift 7 من شركة Smit International، ذات قدرة رفع قصوى تبلغ 1600 طن.

السفينة العائمة ذات الأرجل القصيرة (وتُسمى أيضًا: سفينة ذات أرجل قصيرة ) هي سفينة عائمة مزودة برافعة مثبتة على أرجل قصيرة . وعلى عكس أنواع السفن الأخرى المزودة برافعات ، فهي غير قادرة على تدوير رافعتها بشكل مستقل عن هيكلها.

تتفاوت قدرات الرافعات ذات الأرجل الطويلة بشكل كبير. تبدأ قدرة الرفع للرافعات الصغيرة من حوالي 50 طنًا، بينما تصل قدرة الرافعات الأكبر حجمًا إلى 20,000 طن. عادةً ما تمتلك الرافعات الكبيرة نظام دفع خاص بها، بالإضافة إلى مرافق إقامة واسعة على متنها، في حين أن الوحدات الأصغر عبارة عن منصات عائمة تحتاج إلى سحبها إلى مواقع عملها بواسطة قوارب القطر .

تُستخدم الرافعات ذات الأرجل الطويلة بشكل شائع في إنقاذ السفن ، والمساعدة في بناء السفن ، وتحميل وتفريغ البضائع الكبيرة في السفن، وبناء الجسور. وقد ازداد حجمها بشكل ملحوظ خلال العقود الماضية نتيجة للزيادة الكبيرة في حجم السفن والبضائع والمكونات (للسفن ومنصات النفط البحرية وغيرها من المنشآت الضخمة)، مما أدى إلى زيادة أوزان الرفع أثناء عمليات البناء والإنقاذ على حد سواء.

قائمة الرافعات العائمة حسب قدرة الرفع

اسمصورةشركةقدرة الرفعدولة
روح الريادةأول سيز20000 طن 22000 طن قصير [ 1 ] سويسرا
هيونداي-10000شركة هيونداي للصناعات الثقيلة10000 طن 11000 طن قصير [ 2 ] كوريا
هرقل الآسيوي 3Asian Lift ( Smit & Keppel FELS )5300 طن 5800 طن قصير [ 3 ] [ 4 ] [ 5 ] سنغافورة
HL 5000تكنولوجيا أعماق البحار5000 طن 5500 طن قصير [ 6 ] إيران
海翔كايشوشركة يوريغامي البحرية للإنشاءات المحدودة4100 طن 4500 طن قصير [ 7 ] اليابان
جاليفرسكالدس4000 طن 4400 طن قصير [ 8 ] لوكسمبورغ
洋翔يوشوشركة يوريغامي البحرية للإنشاءات المحدودة4000 طن 4400 طن قصير [ 7 ] اليابان
第50吉田号يوشيدا رقم 50شركة يوشيدا غومي المحدودة3700 طن 4100 طن قصير [ 9 ] اليابان
أغنية موساشيإنقاذ فوكادا3700 طن 4100 طن قصير [ 10 ] اليابان

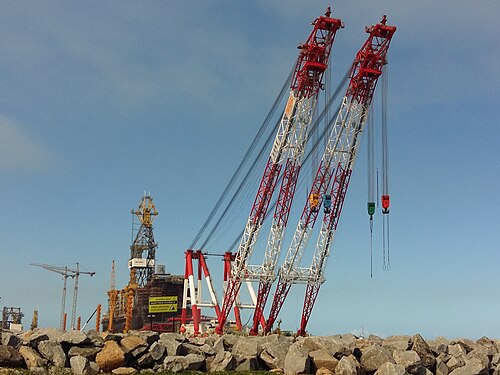

L-3601سيمبكورب مارين3600 طن 4000 طن قصير [ 11 ] سنغافورة
رامبيزسكالدس3300 طن 3600 طن قصير [ 12 ] بلجيكا
هرقل الآسيوي 2Asian Lift ( Smit & Keppel FELS )3200 طن 3500 طن قصير [ 3 ] [ 4 ] [ 13 ] سنغافورة
富士فوجيإنقاذ فوكادا3000 طن 3300 طن قصير [ 10 ] اليابان
صداف 3000شركة داريا فان قشم للصناعات (SADAF)3000 طن 3300 طن قصير [ 14 ] إيران
第28吉田号يوشيدا رقم 28شركة يوشيدا غومي المحدودة3000 طن 3300 طن قصير [ 15 ] اليابان
HEBO-Lift 10

(الرافعة 4 السابقة)

شركة HEBO Martitiemservice BV2200 طن 2400 طن قصير [ أ ] [ 4 ] هولندا
駿河سوروجاإنقاذ فوكادا2200 طن 2400 طن قصير [ 10 ] اليابان
إس بي بيليكانوSuperbraço Serviços Marítimos Ltda2050 طنًا 2260 طنًا قصيرًا [ 10 ] البرازيل
金剛الكونغوإنقاذ فوكادا2050 طنًا 2260 طنًا قصيرًا [ 10 ] اليابان
ماتادور 3بون وميس1800 طن 2000 طن قصير [ 17 ] هولندا
رافع الساحل الأيسرشركة تابان زي للإنشاءات1699 طنًا 1873 طنًا قصيرًا [ 18 ] الولايات المتحدة
هرقل الآسيويAsian Lift ( Smit & Keppel FELS )1600 طن 1800 طن قصير [ 3 ] [ 4 ] [ 19 ] سنغافورة
PW L-1501شركة باسيفيك وورك بوتس بي تي إي المحدودة1500 طن 1700 طن قصير [ 20 ] سنغافورة
الرافعة 1سايبم1400 طنمالطا
新建隆شين كينريوشركة يوريغامي البحرية للإنشاءات المحدودة1400 طن 1500 طن قصير [ 7 ] اليابان
新柏鵬شين هاكوهوشركة يوريجامي للإنشاءات البحرية1300 طن 1400 طن قصير [ 21 ] اليابان
رافعة شوكية 6 [ ب ]Asian Lift ( Smit & Keppel FELS )1200 طن 1300 طن قصير [ 4 ] سنغافورة
تاكليفت 7سميت الدولية1200 طن 1300 طن قصير [ 4 ] هولندا
BGL1Superbraço Serviços Marítimos Ltda1000 طن 1100 طن قصير [ 22 ] البرازيل
إيطاليافراتيللي نيري1000 طن 1100 طن قصير [ 22 ] إيطاليا
إعصار سميتAsian Lift ( Smit & Keppel FELS )1000 طن 1100 طن قصير [ 23 ] جزر البهاما
تشيسابيك 1000دونجون مارين910 طن 1000 طن قصير [ 24 ] الولايات المتحدة
مصعد هيبو 9 [ ج ]900 طن 990 طن قصير [ 25 ] الدنمارك
برابوهيئة ميناء أنتويرب800 طن 880 طن قصير [ 26 ] بلجيكا
زهاري LR-800بناء السفن Kuznia na Rubalskomu800-850 طن

900 طن قصير

أوكرانيا
تاكليفت 1سميت الدولية800 طن 880 طن قصير [ 23 ] هولندا
PW L-801شركة باسيفيك وورك بوتس بي تي إي المحدودة800 طن 880 طن قصير [ 20 ] سنغافورة
تغلينجي جي أوغلاند800 طن 880 طن قصير [ 27 ] النرويج
伊豆ايزوإنقاذ فوكادا700 طن 770 طن قصير [ 10 ] اليابان
大 و ياماتوإنقاذ فوكادا700 طن 770 طن قصير [ 10 ] اليابان
宏栄号كوي-غوإنقاذ فوكادا600 طن 660 طن قصير [ 10 ] اليابان
إيناكLÜHRS Schifffahrt GmbH & Co. KG [ د ]600 طن 660 طن قصير [ 28 ] [ 29 ] ألمانيا
الغاقشركة مولتراشيب للقطر والإنقاذ المحدودة600 طن [ 30 ]هولندا
RMG 500ريزولف سالفاج آند فاير500 طن 550 طن قصير [ 31 ] سنغافورة
SBG Himmatشركة أريانت لتفكيك السفن450 طن 500 طن قصير [ 32 ] الهند
نورماسكالدس440 طن 490 طن قصير [ 33 ] بلجيكا
يد العون الآسيوية 3Asian Lift ( Smit & Keppel FELS )400 طن 440 طن قصير [ 3 ] [ 34 ] سنغافورة
قنصلشركة تينولد للنقل والإصلاح400 طن 440 طن قصير [ 35 ] هولندا
مصعد تروندز 7تروندز مارين400 طن 440 طن قصير [ 36 ] النرويج
مصعد تروندز 8تروندز مارين400 طن 440 طن قصير [ 36 ] النرويج
ماتادوربون وميس400 طن 440 طن قصير [ 17 ] هولندا
ماتادور 2بون وميس400 طن 440 طن قصير [ 17 ] هولندا
إعصار سميتAsian Lift ( Smit & Keppel FELS )400 طن 440 طن قصير [ 37 ] جزر البهاما
HEBO-Lift 7شركة HEBO Maritimeservice BV300 طن 330 طن قصير [ 38 ] هولندا
الرافعة العائمة رقم 303إنقاذ فوكادا300 طن 330 طن قصير [ 39 ] اليابان
تريتونخدمات القطر في واجنبورغ300 طن 330 طن قصير [ 40 ] هولندا / ألمانيا
كابريا باراSuperbraço Serviços Marítimos Ltda250 طن

275 طن قصير [ 40 ]

البرازيل
ملحوظات
  1. ↑ 1600 طن (1800 طن قصير) كما تم تسليمها في عام 1981. تم تحديث السعة في عام 2010. [ 16 ] : 72
  2. ↑ بيعت إلى تركيا كخردة في عام 2017

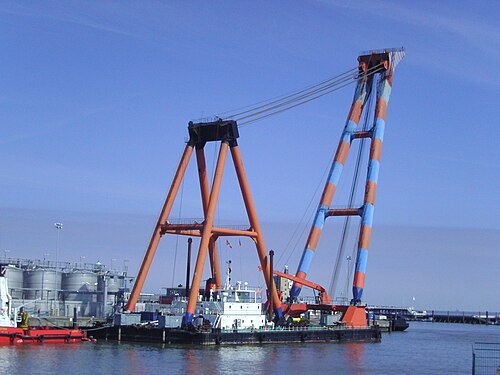

  3. ↑ السابق - شمشون
  4. ↑ تم الاستحواذ عليها من شركة Bugsier Reederei und Bergungs GmbH & Co KG
