الموسوعة الحرة

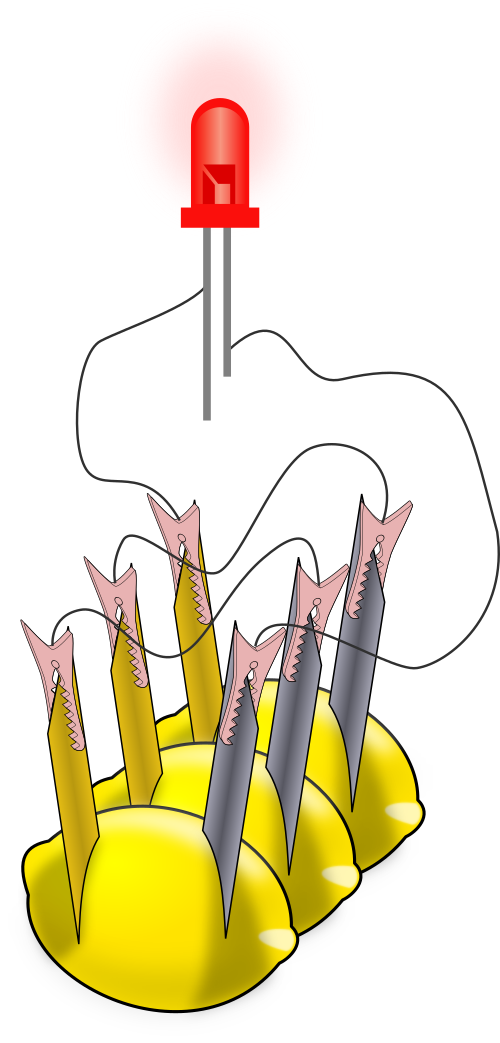

رسم توضيحي يُظهر ثلاث ليمونات وجسمًا أحمر متوهجًا (مصباح LED). يخرج من أسفل المصباح خطان يُمثلان أسلاكه الكهربائية. تحتوي كل ليمونة على قطعتين معدنيتين مُثبتتين فيها، كل قطعة بلون مختلف. توجد خطوط سوداء رفيعة، تُمثل الأسلاك، تربط القطعتين المعدنيتين المُثبتتين في كل ليمونة بأسلاك المصباح.
رسم تخطيطي يوضح ثلاث خلايا ليمون موصولة ببعضها لتنشيط الصمام الثنائي الباعث للضوء الأحمر (LED) في الأعلى. تحتوي كل ليمونة على قطب كهربائي من الزنك وقطب كهربائي من النحاس؛ ويظهر الزنك باللون الرمادي في الرسم التخطيطي. تمثل الخطوط الرفيعة المرسومة بين الأقطاب الكهربائية والصمام الثنائي الباعث للضوء الأسلاك.

بطارية الليمون هي بطارية بسيطة تُصنع غالبًا لأغراض تعليمية. عادةً، تُوضع قطعة من معدن الزنك (مثل مسمار مجلفن ) وقطعة من النحاس (مثل قطعة نقدية) داخل ليمونة وتُوصلان بأسلاك. تُستخدم الطاقة المتولدة من تفاعل المعدنين لتشغيل جهاز صغير مثل الصمام الثنائي الباعث للضوء (LED).

تُشبه بطارية الليمون أول بطارية كهربائية اخترعها أليساندرو فولتا عام 1800 ، والذي استخدم محلولًا ملحيًا (ماءً مالحًا) بدلًا من عصير الليمون. [ 1 ] تُوضح بطارية الليمون نوع التفاعل الكيميائي ( الأكسدة والاختزال ) الذي يحدث في البطاريات. [ 2 ] [ 3 ] [ 4 ] يُعد الزنك والنحاس قطبين كهربائيين ، بينما يُمثل عصير الليمون المحلول الإلكتروليتي . توجد العديد من أنواع خلايا الليمون التي تستخدم فواكه (أو سوائل) مختلفة كمحاليل إلكتروليتية، ومعادن أخرى غير الزنك والنحاس كأقطاب كهربائية.

استخدم في المشاريع المدرسية

تتوفر العديد من التعليمات لصنع بطاريات الليمون والحصول على مكونات مثل الثنائيات الباعثة للضوء (LEDs)، وأجهزة القياس الكهربائية ( المتعددة القياسات )، والمسامير والبراغي المطلية بالزنك ( المجلفنة ). [ 5 ] [ 6 ] تتضمن مجموعات "ساعة البطاطس" العلمية التجارية أقطابًا كهربائية وساعة رقمية منخفضة الجهد . بعد تجميع خلية واحدة، يمكن استخدام جهاز متعدد القياسات لقياس الجهد أو التيار الكهربائي من الخلية الفولتية؛ ويبلغ الجهد النموذجي 0.9 فولت باستخدام الليمون. أما التيارات فهي أكثر تباينًا، ولكنها تتراوح حتى حوالي 1 مللي أمبير (كلما زادت مساحة سطح القطب، زاد التيار). وللحصول على تأثير أكثر وضوحًا، يمكن توصيل خلايا الليمون على التوالي لتشغيل مصباح LED (انظر الرسم التوضيحي) أو أجهزة أخرى. يزيد التوصيل على التوالي من الجهد المتاح للأجهزة. وقد نشر سوارتلينج ومورغان قائمة بالأجهزة منخفضة الجهد مع عدد خلايا الليمون اللازمة لتشغيلها؛ وشملت هذه الأجهزة مصابيح LED، وأجهزة تنبيه كهرضغطية، وساعات رقمية صغيرة. باستخدام أقطاب الزنك/النحاس، كان يلزم وجود خليتين من بطاريات الليمون على الأقل لتشغيل أي من هذه الأجهزة. [ 7 ] يؤدي استبدال قطب الزنك بقطب المغنيسيوم إلى الحصول على خلية ذات جهد أعلى (1.5-1.6 فولت)، ويمكن لخلية واحدة من المغنيسيوم/النحاس تشغيل بعض الأجهزة. [ 7 ] تجدر الإشارة إلى أنه لا يتم استخدام مصابيح الإضاءة المتوهجة من المصابيح اليدوية لأن بطارية الليمون غير مصممة لإنتاج تيار كهربائي كافٍ لإضاءتها. تنتج هذه البطارية عادةً تيارًا مقداره 0.001 أمبير (1 مللي أمبير) عند فرق جهد 0.7 فولت؛ ويتم ضرب هذه القيم معًا لتحديد القدرة الإجمالية البالغة 0.0007 واط (0.7 مللي واط).

الاختلافات

صورة لحبة بطاطا. سلك نحاسي مغروس في حبة البطاطا، وسلك رصاص معزول موصول بأعلى الحبة باستخدام صامولة ومسمار. كما تم إدخال مسمار آلة مجلفن في حبة البطاطا. توجد صامولة بجوار رأس المسمار؛ وسلك الرصاص الثاني مضغوط بين الرأس والصامولة. رُسم رمز "+" على قشرة حبة البطاطا بالقرب من السلك النحاسي المغروس فيها.
بطارية بطاطس بأقطاب من الزنك (يسار) والنحاس. قطب الزنك عبارة عن برغي مجلفن ، بينما قطب النحاس سلك. لاحظ العلامتين − و+ على البطاطس، مما يشير إلى أن قطب النحاس هو الطرف الموجب للبطارية. يربط برغي وصامولة قصيران الأقطاب بأسلاك النحاس المغطاة بطبقة عازلة بلاستيكية سوداء وحمراء.

يمكن استخدام العديد من الفواكه والسوائل كمحلول إلكتروليتي حمضي. تُعدّ الفاكهة خيارًا مناسبًا، لأنها توفر الإلكتروليت وطريقة سهلة لدعم الأقطاب الكهربائية. الحمض الموجود في الحمضيات (الليمون، البرتقال، الجريب فروت، إلخ) هو حمض الستريك . وتختلف درجة الحموضة، التي يُشير إليها الرقم الهيدروجيني المقاس ، اختلافًا كبيرًا.

تحتوي البطاطا على حمض الفوسفوريك ، وهي فعّالة في توليد الطاقة الكهربائية؛ لذا فهي أساس مجموعات "ساعات البطاطا" التجارية. [ 8 ] [ 9 ] وقد اقتُرح استخدام بطاريات البطاطا المزودة بإضاءة LED في الدول الفقيرة أو من قِبل السكان الذين يعيشون في مناطق نائية. وأظهرت أبحاث دولية بدأت عام 2010 أن سلق البطاطا لمدة ثماني دقائق يُحسّن من إنتاجها الكهربائي، وكذلك وضع شرائح البطاطا بين عدة صفائح من النحاس والزنك. كما يُعدّ لب الموز الأخضر المسلوق والمقطع (الساق) مناسبًا أيضًا، وفقًا لباحثين سريلانكيين. [ 10 ]

بدلاً من الفاكهة، يمكن استخدام السوائل في عبوات مختلفة. يُعدّ خلّ المنزل (الذي يحتوي على حمض الأسيتيك ) خيارًا مناسبًا. [ 11 ] وقد ظهر مخلل الملفوف (الذي يحتوي على حمض اللاكتيك ) في إحدى حلقات البرنامج التلفزيوني الأمريكي "هيد راش " (وهو برنامج فرعي من برنامج "ميثباسترز "). كان مخلل الملفوف معلبًا، فأصبح بمثابة الإلكتروليت، بينما كانت العلبة نفسها بمثابة أحد الأقطاب الكهربائية. [ 12 ]

تُعدّ أقطاب الزنك والنحاس آمنة نسبيًا وسهلة التوفر. ويمكن دراسة معادن أخرى مثل الرصاص والحديد والمغنيسيوم، وغيرها؛ إذ تُنتج هذه المعادن جهودًا كهربائية مختلفة عن جهد قطب الزنك/النحاس. وعلى وجه الخصوص، يُمكن لأقطاب المغنيسيوم/النحاس توليد جهود كهربائية تصل إلى 1.6 فولت في خلايا الليمون. وهذا الجهد أعلى من الجهد الذي يُمكن الحصول عليه باستخدام خلايا الزنك/النحاس، وهو يُقارب جهد بطاريات المنازل القياسية (1.5 فولت)، مما يُفيد في تشغيل الأجهزة بخلية واحدة بدلًا من استخدام خلايا موصولة على التوالي. [ 7 ]

مخرجات التعلم

بالنسبة لأصغر التلاميذ، الذين تتراوح أعمارهم بين 5 و9 سنوات تقريبًا، يكون الهدف التعليمي عمليًا: [ 13 ] فالبطاريات أجهزة يمكنها تشغيل أجهزة أخرى، طالما أنها متصلة بمادة موصلة. البطاريات مكونات في الدوائر الكهربائية؛ توصيل سلك واحد بين بطارية ومصباح كهربائي لن يُشغل المصباح.

بالنسبة للأطفال الذين تتراوح أعمارهم بين 10 و13 عامًا، تُستخدم البطاريات لتوضيح العلاقة بين الكيمياء والكهرباء، ولتعميق فهمهم لمفهوم الدوائر الكهربائية. ويمكن وضع استخدام عناصر كيميائية مختلفة، مثل النحاس والزنك، في سياق أوسع، وهو أن هذه العناصر لا تتلاشى أو تتحلل عند تفاعلها كيميائيًا.

بالنسبة للتلاميذ الأكبر سنًا وطلاب الجامعات، تُستخدم البطاريات لتوضيح مبادئ تفاعلات الأكسدة والاختزال. [ 13 ] [ 14 ] يمكن للطلاب اكتشاف أن قطبين كهربائيين متطابقين لا يُنتجان أي جهد، وأن أزواجًا مختلفة من المعادن (بخلاف النحاس والزنك) تُنتج جهودًا مختلفة. كما يمكن دراسة الجهود والتيارات الناتجة عن توصيل البطاريات على التوالي والتوازي. [ 15 ]

يعتمد التيار الناتج من البطارية عبر جهاز القياس على حجم الأقطاب الكهربائية، وعمق إدخالها في الثمرة، ومدى قربها من بعضها البعض؛ أما الجهد الكهربائي فهو مستقل إلى حد كبير عن هذه التفاصيل المتعلقة بالأقطاب الكهربائية. [ 16 ]

كيمياء

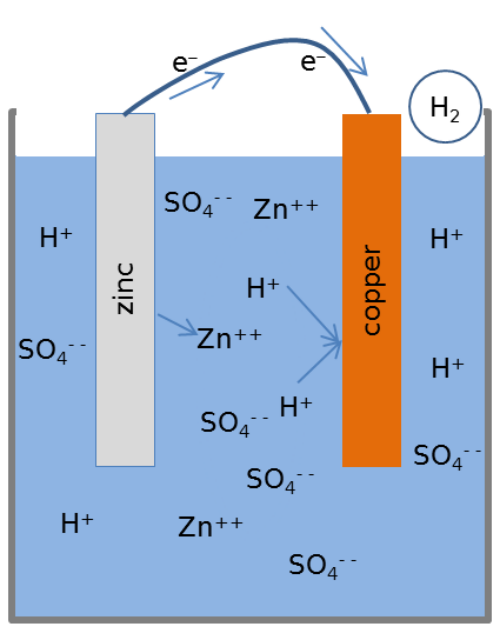

رسم مقطعي لكوب. الكوب ممتلئ في معظمه، على ما يبدو بالماء. يشير شكلان مستطيلان إلى قطعة من النحاس وقطعة من الزنك، كل منهما مغمور في الماء. يحتوي الماء على حوالي اثني عشر رمزًا في مواقع مختلفة: Zn²⁺، H⁺، وSO₄²⁻. توجد دائرة فوق الماء بداخلها رمز H₂. يوجد سلك يربط قطعتي الزنك والنحاس خارج الماء؛ ويظهر إلكترونان (e⁻) على طول السلك بأسهم تشير من الزنك إلى النحاس.
مقطع عرضي لخلية نحاس/زنك مع محلول إلكتروليتي من حمض الكبريتيك. يوضح الرسم النموذج الذري للتفاعلات الكيميائية؛ وتعتمد خلايا الليمون على نموذج مماثل. تدخل ذرات الزنك إلى المحلول الإلكتروليتي على شكل أيونات ناقصة إلكترونين (Zn²⁺ ) . يبقى إلكترونان سالبان الشحنة من ذرة الزنك المذابة في معدن الزنك. يتحد بروتونان من البروتونات المذابة (H⁺ ) في المحلول الإلكتروليتي الحمضي مع بعضهما البعض ومع إلكترونين لتكوين جزيء الهيدروجين H₂ ، الذي يتصاعد على شكل فقاعات من قطب النحاس. يتم تعويض الإلكترونات المفقودة من النحاس بانتقال إلكترونين من الزنك عبر السلك الخارجي.

تُقدّم معظم الكتب الدراسية النموذج التالي للتفاعلات الكيميائية لبطارية الليمون. [ 1 ] [ 3 ] [ 17 ] عندما تُزوّد ​​الخلية تيارًا كهربائيًا عبر دائرة خارجية، يذوب الزنك المعدني الموجود على سطح قطب الزنك في المحلول. تذوب ذرات الزنك في الإلكتروليت السائل على شكل أيونات مشحونة كهربائيًا (Zn²⁺ ) ، تاركةً إلكترونين سالبين الشحنة (e⁻ ) في المعدن.

Zn → Zn 2+ + 2e − .

يُطلق على هذا التفاعل اسم الأكسدة . أثناء دخول الزنك إلى الإلكتروليت، يتحد أيونان من الهيدروجين الموجب الشحنة (H + ) من الإلكتروليت مع إلكترونين على سطح قطب النحاس ويشكلان جزيء هيدروجين غير مشحون (H2 ) :

2H + + 2e − → H 2 .

يُسمى هذا التفاعل بالاختزال. تنتقل الإلكترونات الموجودة في النحاس، والتي تُستخدم لتكوين جزيئات الهيدروجين، من الزنك عبر سلك خارجي يربط بين النحاس والزنك. وتتبخر جزيئات الهيدروجين المتكونة على سطح النحاس بفعل تفاعل الاختزال في النهاية على شكل غاز الهيدروجين.

نتائج التجربة

يقدم هذا النموذج للتفاعلات الكيميائية عدة تنبؤات تم فحصها في تجارب نشرها جيري غوديسمان عام ٢٠٠١. ويشير غوديسمان إلى أن العديد من الباحثين المعاصرين يقترحون تفاعلات كيميائية لبطارية الليمون تتضمن ذوبان قطب النحاس في الإلكتروليت. ويستبعد غوديسمان هذا التفاعل لعدم توافقه مع التجارب، ويشير إلى أن التفاعل الكيميائي الصحيح، الذي يتضمن انطلاق الهيدروجين عند قطب النحاس، ولكنه قد يستخدم الفضة بدلاً من النحاس، معروف منذ سنوات عديدة. [ ٤ ] تنطبق معظم التنبؤات التفصيلية للنموذج على جهد البطارية المقاس مباشرةً بواسطة جهاز قياس في حالة الدائرة المفتوحة (دون توصيل أي شيء آخر بالبطارية). عند تعديل الإلكتروليت بإضافة كبريتات الزنك (ZnSO₄ ) ، انخفض جهد الخلية كما هو متوقع باستخدام معادلة نرنست للنموذج. وتوضح معادلة نرنست مقدار انخفاض الجهد مع زيادة كمية كبريتات الزنك المضافة. ولم تؤثر إضافة كبريتات النحاس (CuSO₄ ) على الجهد. تتفق هذه النتيجة مع حقيقة أن ذرات النحاس من القطب الكهربائي لا تشارك في نموذج التفاعل الكيميائي للخلية.

عند توصيل البطارية بدائرة كهربائية خارجية وتيار كهربائي كبير، يفقد قطب الزنك كتلته، كما هو متوقع من تفاعل أكسدة الزنك المذكور أعلاه. وبالمثل، يتصاعد غاز الهيدروجين على شكل فقاعات من قطب النحاس. وأخيرًا، يعتمد جهد الخلية على حموضة المحلول الإلكتروليتي، كما يُقاس برقمه الهيدروجيني (pH)؛ فانخفاض الحموضة (وارتفاع الرقم الهيدروجيني) يؤدي إلى انخفاض الجهد. ويتوافق هذا التأثير أيضًا مع معادلة نرنست؛ إذ لا يؤثر نوع الحمض المستخدم (الستريك، الهيدروكلوريك، الكبريتيك، إلخ) على الجهد إلا من خلال قيمة الرقم الهيدروجيني.

فشلت معادلة نرنست في التنبؤ بالنتائج في حالة المحاليل الإلكتروليتية شديدة الحموضة (الأس الهيدروجيني أقل من 3.4)، حيث يذوب قطب الزنك في المحلول الإلكتروليتي حتى عندما لا تُمرر البطارية أي تيار كهربائي في الدائرة. يحدث تفاعلا الأكسدة والاختزال المذكوران أعلاه فقط عندما يكون بالإمكان نقل الشحنة الكهربائية عبر الدائرة الخارجية. ويمكن ملاحظة التفاعل الإضافي في حالة الدائرة المفتوحة من خلال تكوّن فقاعات عند قطب الزنك. وقد حدّ هذا التأثير في النهاية من جهد الخلايا إلى 1.0 فولت عند درجة حرارة قريبة من درجة حرارة الغرفة في أعلى مستويات الحموضة.

مصدر الطاقة

تأتي الطاقة من التغير الكيميائي الذي يحدث في الزنك عند ذوبانه في الحمض. ولا تأتي الطاقة من الليمون أو البطاطا. يتأكسد الزنك داخل الليمون، متبادلاً بعض إلكتروناته مع الحمض للوصول إلى حالة طاقة أقل، والطاقة المنطلقة هي التي توفر الطاقة. [ 4 ]

في الممارسة الحالية، يُنتج الزنك عن طريق الاستخلاص الكهربائي لكبريتات الزنك أو الاختزال الحراري للزنك بالكربون، وهو ما يتطلب مدخلات طاقة. وتأتي الطاقة المُنتجة في بطارية الليمون من عكس هذا التفاعل، مما يُعيد جزءًا من الطاقة المُدخلة أثناء إنتاج الزنك.

خلية سمي

منذ عام 1840 وحتى أواخر القرن التاسع عشر، شاع استخدام الخلايا الفولتية الكبيرة التي تعتمد على قطب كهربائي من الزنك ومحلول إلكتروليتي من حمض الكبريتيك في صناعة الطباعة. وبينما استُخدمت أحيانًا أقطاب كهربائية نحاسية، كتلك الموجودة في بطاريات الليمون، اخترع ألفريد سمي في عام 1840 نسخةً مُحسّنة من هذه الخلية، استخدمت الفضة المطلية بطبقة خشنة من البلاتين بدلًا من قطب النحاس. [ 18 ] [ 19 ] يُقلل غاز الهيدروجين المُلتصق بسطح قطب الفضة أو النحاس من التيار الكهربائي الذي يُمكن سحبه من الخلية؛ وتُسمى هذه الظاهرة "الاستقطاب". [ 17 ] [ 20 ] يُسرّع السطح الخشن "المُطلي بالبلاتين" من فقاعات غاز الهيدروجين، ويزيد من التيار الخارج من الخلية. وعلى عكس قطب الزنك، لا تُستهلك أقطاب النحاس أو الفضة المُطلية بالبلاتين عند استخدام البطارية، ولا تؤثر تفاصيل هذا القطب على جهد الخلية. كانت خلية سمي ملائمة للطباعة الكهربائية ، التي أنتجت ألواحًا نحاسية للطباعة البارزة للصحف والكتب، وكذلك التماثيل وغيرها من الأشياء المعدنية. [ 19 ] [ 21 ] [ 22 ] [ 23 ] [ 24 ]

استخدمت خلية سمي الزنك المدمج بدلاً من الزنك النقي؛ حيث عُولج سطح الزنك المدمج بالزئبق . [ 23 ] ويبدو أن الزنك المدمج كان أقل عرضةً للتلف بفعل المحلول الحمضي من الزنك النقي. [ 25 ] تعطي أقطاب الزنك المدمج والزنك النقي نفس الجهد تقريبًا عندما يكون الزنك نقيًا. [ 26 ] أما مع الزنك غير المكرر تمامًا في مختبرات القرن التاسع عشر، فكانت تعطي عادةً جهودًا مختلفة. [ 25 ]
