ميكروبي

كانت سلسلة أجهزة الكمبيوتر المنزلية المتصلة بالشبكة من إنتاج شركة "أبلايد تكنولوجي" ، والتي تحولت إلى شركة مساهمة عامة باسم "مايكروبي سيستمز ليمتد" بعد فترة وجيزة من إطلاقها. صُمم جهاز الكمبيوتر الأصلي "مايكروبي" في أستراليا على يد فريق ضم أوين هيل ^{[ 1 ]} وماثيو ستار.

أبرز ميزات جهاز MicroBee هي شاشة الفيديو القابلة للتكوين من قبل المستخدم (القادرة على محاكاة شاشات أجهزة الكمبيوتر والأجهزة الأخرى بما في ذلك TRS-80 و Sorcerer و SOL20 مع طرازات الألوان والرسومات اللاحقة ذات 40 و 80 طرفية عمودية، و Super-80 و ZX Spectrum وآلات الألعاب القديمة و Amstrad CPC 464 ) وذاكرة الوصول العشوائي غير المتطايرة المدعومة ببطارية وحجمها الصغير مما يسمح بإيقاف تشغيلها ونقلها وإعادة تشغيلها واستئناف الأنشطة على البرنامج أو المستند المحمل حاليًا.

تم تغليفها في الأصل كوحدة مكونة من لوحتين، حيث تحتوي اللوحة السفلية "اللوحة الأساسية" على جميع المكونات باستثناء ذاكرة النظام التي تم تركيبها على اللوحة العلوية "اللوحة الأساسية".

كانت اللوحة الرئيسية الأصلية تتكون من:

• معالج Z80
• Z80 PIO
• وحدة تحكم CRT 6545
• ذاكرة شاشة بسعة 2 كيلوبايت
• ذاكرة قراءة فقط للأحرف بحجم 2 كيلوبايت (128 حرفًا)
• ذاكرة وصول عشوائي (RAM) للرسومات القابلة للبرمجة (PCG) بسعة 2 كيلوبايت (128 حرفًا)
• لوحة المفاتيح
• المتحدث
• مدخل/مخرج الشريط
• تم نشر الفيديو
• منفذ تسلسلي
• منفذ المستخدم المتوازي
• موصل الطاقة

كانت اللوحات الأساسية الأصلية تتكون من:

• ذاكرة وصول عشوائي غير متطايرة مدعومة ببطارية، بسعة 32 كيلوبايت أو 56 كيلوبايت، من نوع 6116
• إما ذاكرة قراءة فقط أساسية بحجم 16 كيلوبايت أو ذاكرة قراءة فقط للتمهيد بحجم 4 كيلوبايت
• منفذ توسعة النظام ذو 50 منفذًا
• إمكانية إضافة ذاكرة قراءة فقط قابلة للتوسيع بسعة 8 كيلوبايت في الإصدار ذي السعة القصوى 32 كيلوبايت

كانت وحدة محرك الأقراص المرنة ووحدة توسيع ناقل S-100 متوفرة. وكانت تتصل بجهاز MicroBee عبر كابل شريطي ذي 50 طرفًا بمنفذ توسيع النظام.

كان لدى جهاز MicroBee خياران للشبكات - BeeNet و StarNet. كانت BeeNet عبارة عن شبكة محلية (LAN) منخفضة التكلفة والسرعة لطرازات ROM من 16 إلى 32 كيلوبايت، بينما كانت StarNet مخصصة لطرازات DRAM بسعة 64 كيلوبايت وما فوق.

تستخدم شبكة BeeNet بنية ناقل بيانات تعتمد على عمليات نقل تسلسلية متزامنة . أما شبكة StarNet فتستخدم بنية نجمية أحادية تعتمد على وصلات ناقل بيانات متوازية مخصصة ذات 8 بتات بين المحور المركزي وفروعه البعيدة.

كان جهاز MicroBee عبارة عن دمج وتبسيط وتحديث لبطاقات S-100 التالية التي تم بيعها بواسطة Applied Technology و Microworld BASIC و DGOS Monitor لهيكل System ZAT الخاص بهم.

• معالج DG680 - حاسوب لوحي أحادي Z80 من تصميم ديفيد غريفيث
• وحدة العرض المرئي MW640/DG640 - من تصميم ديفيد غريفيث. (استندت وحدة العرض المرئي DG640 نفسها إلى تقنية المعالج VDM-1).
• TCT-PCG – مولد الأحرف القابل للبرمجة لشاشة العرض المرئي DG640، من تصميم كريج بارات
• لوحة ذاكرة MW864 – MEGAMEMORY 64K Static RAM من تصميم أوين هيل
• MW2516 – بطاقة ذاكرة قراءة فقط (ROM) سعة 16 كيلوبايت، من تصميم أوين هيل.
• MW6545 – وحدة عرض مرئية قابلة للبرمجة من قِبل المستخدم، من تصميم جون ويلمشورست

أدى إزالة دعم ناقل S-100 وأجهزة التكوين وبعض الميزات الأخرى إلى جعل جهاز MicroBee أبسط وأرخص بكثير من أسلافه.

أمثلة:

1. لم يتم استخدام ذاكرة الوصول العشوائي الخاصة بسمات وحدة العرض المرئي (VDU) الخاصة بوحدة العرض المرئي DG640 في جهاز MicroBee الأصلي (ولكن تمت إعادة استخدامها بشكل معدل وموسع لسلسلة Microbee المميزة).
2. Z80 CTC (عداد المؤقت)
3. مفتاح تشغيل/إيقاف محرك الشريط
4. منفذ استشعار إدخال 8 بت
5. مفاتيح DIP للتكوين

ساهم استخدام أجهزة ذاكرة ذات كثافة أعلى في تصغير حجم جهاز MicroBee. فقد استُخدمت ذاكرة الوصول العشوائي الثابتة HM6116 (2 كيلوبايت × 8 بت) بدلاً من ذاكرتي الوصول العشوائي الثابتة 2101 (1 كيلوبايت × 1 بت) و2114 (1 كيلوبايت × 4 بت) السابقتين، وذاكرة القراءة فقط 2732 (4 كيلوبايت × 8 بت) بدلاً من ذاكرة القراءة فقط 2516 (2 كيلوبايت × 8 بت) كذاكرة قراءة فقط للبرامج. واستخدمت الطرازات اللاحقة ذاكرة الوصول العشوائي الثابتة HM6264 (8 كيلوبايت × 8 بت) ذات الكثافة الأعلى، وذاكرة الوصول العشوائي الديناميكية 4164 (64 كيلوبايت × 1 بت)، وذاكرة القراءة فقط للبرامج 27128 (16 كيلوبايت × 8 بت) و2764 (8 كيلوبايت × 8 بت).

طُرح الحاسوب كمجموعة أدوات، مع تعليمات التجميع المرفقة بمجلة "Your Computer" ، في فبراير 1982. ^{[ 2 ]} بعد فوزه بمناقصة حواسيب وزارة التعليم في نيو ساوث ويلز ، أُعيد تغليف الحاسوب في علبة ثنائية اللون (بيج وأسود)، وبِيعَ مُجمَّعًا. احتوت ذاكرة القراءة فقط (ROM) بسعة 16 كيلوبايت على مُفسِّر لغة BASIC من MicroWorld، الذي كتبه ماثيو ستار، وبرنامج مراقبة النظام المتوافق مع نظام التشغيل ديفيد غريفيث (DGOS ). بالإضافة إلى ذاكرة القراءة فقط ( ROM) بسعة 16 كيلوبايت، يوجد منفذ ذاكرة قراءة فقط (ROM) إضافي لبرامج اختيارية مثل معالج النصوص WORDBEE أو مُحرِّر/مُجمِّع لغة Z80 من كتابة رون هاريس (EDASM). ^{[ 3 ]}

كانت أجهزة MicroBee الأصلية تعمل بسرعة ساعة تبلغ 2 ميجاهرتز ، مع ساعة نقطة فيديو تبلغ 12 ميجاهرتز ، وهو ما كان كافيًا لعرض 64 × 16 حرفًا ( 512 × 256 بكسل ) على تلفزيون مُعدَّل أو شاشة مركبة . زُوِّدت الأجهزة الأصلية بذاكرة وصول عشوائي ثابتة (SRAM ) سعتها 16 أو 32 كيلوبايت ، وخزنت البرامج على شريط كاسيت ، باستخدام ترميز 300 أو 1200 باود .

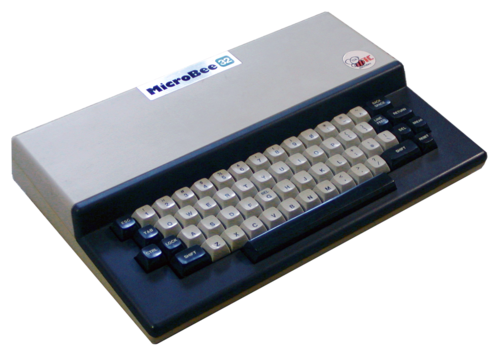

تم إصدار نموذج الدائرة المتكاملة في عام 1983، مما زاد سرعة الساعة إلى 3.375 ميجاهرتز، وسمح (باستخدام ساعة فيديو بتردد 13.5 ميجاهرتز ) بعرض 80 × 24 حرفًا ( 640 × 264 بكسل )، وذلك على جهاز تلفزيون معدل أو شاشة عرض مركبة. كما تضمن ذاكرة قراءة فقط (ROM) لمحاكاة طرفية "Telcom" بسعة 4 كيلوبايت .

تم إصدار جهاز يعتمد على الأقراص المرنة عام 1983. استخدمت الأجهزة الأولى ذاكرة وصول عشوائي ثابتة (SRAM) بسعة 56 كيلوبايت ، بالإضافة إلى ذاكرة قراءة فقط ( ROM) لنظام الإدخال والإخراج الأساسي (BIOS) بسعة 4 كيلوبايت . وكانت تعمل بنظام التشغيل CP/M 2.2. وكانت وحدة التحكم بالأقراص ، والمبنية على شريحة Western Digital WD1793، موجودة في بطاقة إضافية متصلة باللوحة الأساسية. واستخدم الجهاز أقراصًا مرنة بحجم 5.25 بوصة .

بعد ذلك بوقت قصير، ظهرت أجهزة أقراص ذاكرة الوصول العشوائي الديناميكية (DRAM) بسعة 64 أو 128 كيلوبايت ، مزودة بوحدة تحكم أقراص مرنة WD2793 مدمجة في اللوحة الأساسية. واستخدمت أجهزة الأقراص اللاحقة أقراصًا مرنة بحجم 3.5 بوصة .

في عام 1983، طُرحت آلة ملونة تُسمى "جهاز الاتصال الشخصي 32K". أضافت هذه الآلة بايتًا ثانيًا من ذاكرة الوصول العشوائي (RAM) لكل موضع حرف، مما يسمح لكل حرف بلونين. يحتوي لون المقدمة على 32 قيمة ممكنة (5 بتات) ويتم تحديدها بواسطة محتويات ذاكرة القراءة فقط القابلة للبرمجة (PROM) 82S123 الموجودة على لوحة الألوان. ليست جميع تركيبات ألوان المقدمة فريدة، حيث لا يوجد سوى 27 تركيبة ممكنة. تتكون ألوان الخلفية من البتات الثلاثة المتبقية من بايت ذاكرة الوصول العشوائي للألوان (8 ألوان) و3 بتات أخرى على منفذ تحكم الألوان الذي يتحكم في مستوى شدة خلفية RGB . يسمح هذا بضبط شدة كل لون من ألوان RGB على شدة كاملة أو نصف شدة، ولكن لا يمكن تفعيل سوى 7 قيم مختلفة في أي وقت، وسيؤثر تغيير قيمة الشدة على الشاشة بأكملها. تطلبت دوائر الألوان الإضافية لوحة إضافية مثبتة أسفل اللوحة الرئيسية، مع العديد من التوصيلات المعقدة باللوحة الرئيسية.

تضمنت طرازات Premium و256TC وTeleterm، التي صدرت عام 1986، تقنية الألوان على اللوحة الرئيسية، واستخدمت تصميمًا لونيًا مختلفًا عن الطراز السابق، ولم تكن متوافقة مع الألوان الناتجة، إلا أن برامج التطبيقات والنظام تعمل على كلا التصميمين. كان التصميم اللوني الأخير متوافقًا إلى حد كبير مع محول الرسومات الملونة المستخدم في أجهزة IBM PC، حيث استُخدمت 4 بتات للألوان الأمامية و4 بتات أخرى للألوان الخلفية.

كان جهاز B-ETI طرفية تسلسلية تعتمد على معالج Microbee. وكان بإمكانه محاكاة طرفية ADM-3A أو Televideo 912. وكان تنسيق العرض أحادي اللون 80 × 24 ، ويدعم الاتصال بسرعة 300 أو 1200 باود . وقد ظهر إعلان عن "عرض تمهيدي خاص" بسعر 275 دولارًا أستراليًا في عدد ديسمبر 1983 من مجلة Electronics Today International . ^{[ 4 ]}

مقدمة، دليل مستخدمي BETI:

صُممت وحدة BETI لتكون طرفية تسلسلية منخفضة التكلفة تعمل بسرعات تصل إلى 4800 باود (1200 باود بدون مصافحة ). كما توفر BETI خيار التحويل التلقائي للرموز من وإلى رمز باود 5 المستخدم في تطبيقات RTTY و Telex .

المواصفات: ^{[ 5 ]}

• الرموز المدعومة: US ASCII و CCITT BAUDOT.
• معدلات الباود: 45.5، 50، 75، 110، 300، 600، 1200، 2400، 4800.
• الإعدادات الافتراضية: 4800 باود US ASCII ثنائي الاتجاه الكامل .
• المحاكاة: ADM-3A و TVI 912C (باستثناء السمات).
• منفذ RS232: تم تكوينه كـ DTE بنطاق جهد 0-12 فولت.
• المنفذ المتوازي: يتصل بطابعة سينترونيكس باستخدام محول.
• المخزن المؤقت الداخلي: 1800 بايت.
• قراءة مصدر الطاقة: 9-12 فولت عند 800 مللي أمبير .
• مخرج الفيديو: فيديو مركب : مزامنة سلبية، 1 فولت ذروة إلى ذروة في 75 أوم،  إطار 50 هرتز،  تردد خط 15625 هرتز.
• تنسيق الشاشة: 80 حرفًا × 24 سطرًا، و64 × 16 سطرًا لوضع الإعداد.
• الخاصية: عكس الفيديو، يتم تفعيله بواسطة تسلسل الهروب .
• لوحة مفاتيح: كاملة الحجم، بتصميم QWERTY مكون من 60 مفتاحًا ، ذات مسافة ضغط مناسبة. أغطية مفاتيح مصبوبة بتقنية الحقن المزدوج.
• المعالج الدقيق: Z80A بسرعة 3.375  ميجاهرتز.
• برنامج التحكم: 4K 2532 EPROM .
• توليد الصوت: مكبر صوت مدمج من شركة BELL.
• العلبة: 342 مم عرض × 239 مم عمق × 42 مم ارتفاع. مصنوعة من مادة ABS مصبوبة بالحقن .

في عام ١٩٨٥، طُرحت لوحة أم جديدة، وأُطلق على الجهاز الناتج اسم طراز "السلسلة المميزة". احتوت اللوحة الأم الجديدة على ذاكرة وصول عشوائي للشاشة بسعة ٨ كيلوبايت ، وذاكرة وصول عشوائي للسمات بسعة ٨ كيلوبايت (مما رفع عدد أحرف PCG الممكنة إلى ٣٢٧٦٨ حرفًا )، وذاكرة وصول عشوائي للألوان بسعة ٨ كيلوبايت ، وما يصل إلى ٣٢ كيلوبايت ( ١٦ كيلوبايت مُثبّتة) من ذاكرة PCG. كانت سعة ١٦ كيلوبايت من ذاكرة PCG كافية لعرض شاشات كاملة بدقة ٥١٢ × ٢٥٦ بت مع لوحة ألوان محدودة. عادةً ما كانت تُباع هذه الأجهزة مع محركي أقراص مرنة (أو قرص "وينشستر" بسعة ١٠ ميجابايت ) مثبتين في حامل شاشة يتصل بالوحدة الرئيسية.

تُشفّر أشرطة MicroBee القياسية بسرعة 300 أو 1200 باود باستخدام نسخة معدلة من بروتوكول SOLOS/CUTER Tape الخاص بشركة Processor Technology ^{[ 6 ]،} والذي يتكون من رأس بيانات وصفية بسرعة 300 باود متبوعًا بكتل بيانات مشفرة بمعدل النقل المطلوب باستخدام نظام CUTS (نظام أشرطة مستخدمي الكمبيوتر). ^{[ 7 ]}

يقوم برنامج wav2dat بتحويل البيانات الصوتية إلى ملفات Microbee.

تم تأليف بعض الكتب عن الميكروبي، بما في ذلك:

• البطاقات الجامحة - بقلم روبرت آلان بيرت، وبيتر تيرينس فورد، وآش نالاوالا ^{[ 8 ]}
• Wildcards 2 – بقلم روبرت آلان بيرت، وبيتر تيرينس فورد، وآش نالاوالا ^{[ 9 ]}
• البطاقات البرية 3 - بقلم روبرت آلان بيرت، وبيتر تيرينس فورد، وآش نالاوالا ^{[ 10 ]}
• البطاقات البرية 4 - بقلم روبرت آلان بيرت، وبيتر تيرينس فورد، وآش نالاوالا ^{[ 11 ]}
• البدء باستخدام جهاز MicroBee الخاص بك - بقلم بيتر لوكس وتيم هارتنيل ^{[ 12 ]}
• صافح الميكروب - بقلم بام كيلي هارتلي، وجوي ماكنيل، وتوني ميليوس ^{[ 13 ]}
• كتاب البطريق لألعاب الميكروبي - بقلم ديفيد جونز وتحرير تيم هارتنيل ^{[ 14 ]}
• الفائزون – تم تجميعها بواسطة مجموعة مستخدمي الميكروبي في سيدني ^{[ 15 ]}

يوجد 137 لعبة تم إصدارها تجارياً لجهاز MicroBee. ^{[ 16 ]}

كانت النسخة الأخيرة من جهاز MicroBee، التي صدرت عام 1987، هي 256TC. وقد زادت هذه النسخة من ذاكرة الوصول العشوائي الديناميكية إلى 256 كيلوبايت ، واحتوت على لوحة مفاتيح جديدة مزودة بلوحة مفاتيح رقمية. كما احتوى الجهاز على محرك أقراص مرنة مدمج بحجم 3.5 بوصة يدعم تنسيقي 800 كيلوبايت (DSDD) و 400 كيلوبايت (SSDD). وتضمنت البرامج المرفقة "Videotex" ( برنامج طرفية فيديو تكس )، و"Simply Write" (معالج نصوص)، و"Telcom" (برنامج محاكاة طرفية تسلسلية).

صممت شركة مايكروبي سيستمز وصنعت جهازًا مشابهًا للحاسوب الشخصي مزودًا بمعالج Z80 إضافي، بحيث يمكن وضع كلا المعالجين في هيكل مايكروبي الموجود. عُرف هذا الجهاز باسم "ماتيلدا" أو 640TC، وكان يعمل بمعالج NEC V40 (انظر شريحة NEC V20 ) في وضع الحاسوب الشخصي، أو بمعالج NSC800/Z80 في وضع مايكروبي 256TC. استخدم نظام التشغيل مايكروسوفت DOS الإصدار 4.01 مع لغة GW-BASIC عند تشغيله في وضع التوافق مع الحاسوب الشخصي، ونظام التشغيل مايكروبي CP/M الإصدار 2.2 في وضع مايكروبي 256TC. أُطلق جهاز مايكروبي ماتيلدا يوم الثلاثاء 11 سبتمبر 1990.

تم تصميم نموذج متطور من الجيل التالي يحمل الاسم الرمزي "غاما"، ويعتمد على معالج موتورولا 68010 ومعالجين من نوع زيلوج Z80 ، ولكنه لم يُطرح في الأسواق قط. ^{[ 21 ] [ 22 ]}

في عام 1992، وبعد أن شهدت الشركة عدداً من التغييرات في الملكية، توقفت عن العمل. ^{[ 23 ]} وقد تم إنتاج 70,000 آلة. ^{[ 24 ]}

بعد ما يقرب من 20 عامًا، أُعيد إطلاق علامة Microbee التجارية في عام 2012 بواسطة شركة Microbee Technology Pty Ltd، التي يديرها إيوان ووردزورث، أحد موظفي Microbee في ثمانينيات القرن الماضي. ^{[ 23 ]} أنتجت الشركة إصدارًا محدودًا (100 وحدة فقط) من جهاز Premium Plus. كان الإصدار الجديد لا يزال يعتمد على معالج Z80 ويتبع التصميم الأصلي ثنائي اللوحة. يتميز ببنية معالج ثنائي، مع بعض التحسينات مثل محاكاة القرص المرن لبطاقة ذاكرة SD . ^{[ 25 ]}
