كابل توصيل

كابل التوصيل هو كابل كهربائي أو كابل ألياف ضوئية يُستخدم لتوصيل جهاز إلكتروني أو بصري بآخر لتوجيه الإشارات. وتُستخدم كابلات التوصيل لتوصيل أنواع مختلفة من الأجهزة (مثل: مفتاح متصل بجهاز كمبيوتر، أو مفتاح متصل بجهاز توجيه ) .

تُصنع أسلاك التوصيل عادةً بألوان متعددة لتسهيل تمييزها. تشمل أنواعها كابلات الميكروفونات ، وكابلات مطيافية الألياف الضوئية ، وكابلات تمديد سماعات الرأس ، وموصلات XLR، وموصلات Tiny Telephone (TT) ، وموصلات RCA ، وكابلات موصلات TRS الهاتفية ¼ بوصة (بالإضافة إلى كابلات إيثرنت المعيارية )، وأسلاكًا سميكة تشبه الخراطيم ( كابلات الثعبان ) تُستخدم لنقل إشارات الفيديو أو الإشارات المُضخّمة. مع ذلك، يُشير مصطلح "أسلاك التوصيل" عادةً إلى الأسلاك القصيرة المستخدمة مع لوحات التوصيل .

مصطلح "التوصيل" (patch) نشأ من استخدامه المبكر في استوديوهات الاتصالات الهاتفية والإذاعية، حيث كان يُستخدم لاستبدال الأجهزة المعطلة مؤقتًا بأجهزة احتياطية. وكان هذا التوصيل يتم عبر أسلاك ولوحات توصيل، مثل منافذ التوصيل في لوحات مفاتيح الهاتف السلكية. علاوة على ذلك، كان التوصيل يُتيح إنشاء وصلات غير اعتيادية مؤقتة بين الأجهزة لتلبية احتياجات خاصة. وتستخدم أجهزة توليف الموسيقى التناظرية عادةً كابلات التوصيل لربط الأقسام الوظيفية، مثل المذبذبات والمرشحات، وما إلى ذلك.

يختلف كابل التوصيل عن الكابلات الهيكلية القياسية في أن كابل التوصيل مصنوع من أسلاك نحاسية مجدولة لزيادة مرونته، بينما الكابل القياسي مصنوع من النحاس الصلب. ونظرًا لأن كابل التوصيل مصنوع من النحاس المجدول، فإن التوهين (فقدان الإشارة) يكون أعلى فيه مقارنةً بالكابلات الصلبة، لذا يُنصح باستخدام أطوال قصيرة. ^{[ 1 ]}

قد يصل طولها إلى 76 ملم (3 بوصات ) لتوصيل المكونات المكدسة أو توجيه الإشارات عبر لوحة التوصيل ، أو يتراوح طولها بين 6 و50 مترًا (20 و164 قدمًا) للكابلات المتعددة. ومع زيادة الطول، تصبح الكابلات أكثر سمكًا أو أكثر حماية، أو كليهما، لمنع فقدان الإشارة ( التوهين ) ودخول ترددات الراديو غير المرغوب فيها والتشويش ( التداخل الكهرومغناطيسي ).

تُصنع أسلاك التوصيل عادةً من كابلات محورية ، حيث تُنقل الإشارة عبر قلب محمي، بينما يُنقل التأريض الكهربائي أو وصلة الإرجاع المؤرضة عبر شبكة سلكية تُحيط بالقلب. يُوصل كل طرف من طرفي الكابل بموصل لتوصيل السلك. وتختلف أنواع الموصلات اختلافًا كبيرًا، خاصةً مع كابلات التوصيل.

قد تكون أسلاك التوصيل كالتالي:

• أسلاك أحادية الموصل باستخدام، على سبيل المثال، موصلات الموز (أو المقابس الدبوسية )
• كابلات محورية تستخدم، على سبيل المثال، موصلات BNC

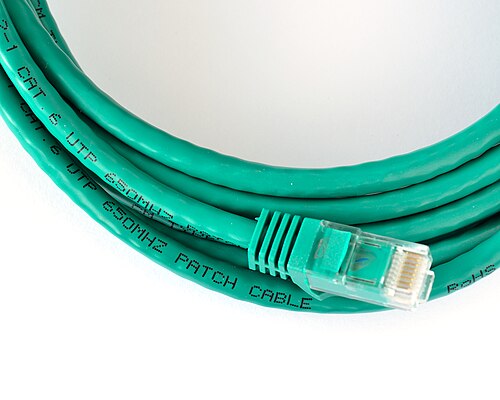

• كابلات Cat5 أو Cat5e أو Cat6 أو Cat6A المحمية أو غير المحمية باستخدام موصلات معيارية 8P8C (RJ-45) مع توصيلات T568A أو T568B مباشرة (تسمى الكابلات المعيارية الموصولة بـ T568A من جهة و T568B من الجهة الأخرى عادةً بالكابلات المتقاطعة ).
• كابلات ألياف بصرية مؤهلة للاستخدام مع معدات التحليل الطيفي للألياف البصرية المعيارية

يُزوَّد سلك التوصيل دائمًا بموصلات في كلا طرفيه. أما سلك التوصيل ذو الطرف غير المتصل (الضفيرة ) فهو مشابه لسلك التوصيل، ويُطلق عليه اسم غير رسمي، وهو عبارة عن كابل مزود بموصل في أحد طرفيه وأسلاك مكشوفة (أو ألياف مكشوفة) في الطرف الآخر. في سياق كابلات النحاس، يُشار إلى هذه الكابلات أحيانًا باسم أسلاك التوصيل غير المتصلة ، ويُقصد بالطرف غير المتصل ("الضفيرة") أن يكون متصلًا بشكل دائم بمكون أو طرفية. على عكس الضفائر النحاسية، يمكن وصف ضفائر الألياف الضوئية بأنها موصلات أكثر دقة من كونها كابلات أو أسلاكًا. ضفيرة الألياف عبارة عن ليف ضوئي واحد قصير، عادةً ما يكون مغلفًا بإحكام ، مزود بموصل ضوئي مثبت مسبقًا في أحد طرفيه وجزء مكشوف من الألياف في الطرف الآخر. يتم تجريد طرف ضفيرة الألياف ثم لحامه بالانصهار إلى ليف واحد من جذع متعدد الألياف. يؤدي لحام الضفائر بكل ليف في الجذع إلى "فصل" كابل الألياف المتعددة إلى أليافه المكونة لتوصيلها بالمعدات النهائية. ^{[ 2 ]}

تُستخدم أنواع مختلفة من الكابلات لنقل الإشارات الكهربائية في استوديوهات تسجيل الصوت ومع الآلات الموسيقية الإلكترونية والكهربائية. عادةً ما تُوصل الميكروفونات بلوحات المزج أو أنظمة الصوت العامة باستخدام كابلات XLR التي تستخدم موصلات XLR ثلاثية الأطراف . تستخدم مجموعة واسعة من الآلات الكهربائية والإلكترونية أسلاك توصيل أحادية بقياس 1/4 بوصة لتوصيل الآلة بمكبر الصوت، مثل الغيتار الكهربائي ، وغيتار البيس ، والسينثسيزر ، والبيانو الكهربائي ، وآلة الطبول الإلكترونية . غالبًا ما يستخدم الموسيقيون الذين يعزفون على الآلات الكهربائية أو الإلكترونية كابلات أطول (من 10 إلى 20 قدمًا) بين آلاتهم ومكبر الصوت، ثم يستخدمون أسلاك توصيل أقصر (من بضع بوصات إلى قدم أو قدمين) لتوصيل سلاسل أجهزة المؤثرات الصوتية، أو دواسات المؤثرات، أو معالجات الإشارات الأخرى.

يستخدم منسقو الأغاني (دي جيه) مشغلات الأسطوانات لتوصيلها بأجهزة المزج أو أنظمة الصوت باستخدام موصلات RCA ستيريو . يضطر منسقو الأغاني أحيانًا إلى استخدام معدات مزودة بأنواع كابلات متعددة، مما قد يُسبب صعوبات في التوصيل؛ فعلى سبيل المثال، تستخدم مشغلات الأسطوانات وأجهزة المزج موصلات RCA، ولكن في حال استخدام آلة طبول أو مُركِّب صوت جهير، فقد يحتوي على موصل أحادي ¼ بوصة. لحل هذه المشكلة، يمكن لمنسقي الأغاني استخدام محولات أو كابلات خاصة (مثل كابل RCA إلى أحادي ¼ بوصة). تُستخدم الكابلات ذات المقياس السميك لنقل الإشارات المُضخَّمة من المُضخِّمات إلى مكبرات الصوت (سواء في نظام الصوت أو مع مُضخِّمات الآلات الموسيقية ). يمكن لكابلات موصل TRS ¼ بوصة نقل إشارات ستيريو، لذا تُستخدم لسماعات الرأس الستيريو ولبعض أغراض التوصيل (مثل إدخال مؤثر صوتي في منفذ الإدخال في جهاز المزج).

تستخدم قاعات الموسيقى والحفلات الموسيقية واستوديوهات التسجيل كابلًا سميكًا يشبه الخرطوم يُسمى كابل الثعبان ، ويتكون من حزمة من الكابلات الفردية مزودة بلوحات توصيل في طرفيها لتوصيل أجهزة الصوت. لوحة التوصيل عبارة عن لوحة مسطحة تحتوي على موصلات صوتية، حيث يمكن توصيل كابلات XLR (غالبًا ما تكون من النوعين الذكر والأنثى) ومقابس 1/4 بوصة. يُسهّل كابل الثعبان عملية الإعداد، لأنه في حال عدم توفره، سيضطر مهندس الصوت إلى مدّ 20 أو 30 كابلًا فرديًا للميكروفونات والآلات الموسيقية من المسرح إلى غرفة المزج. قد تتشابك هذه الكابلات أو تختلط، ويصعب تحديد أي كابل مرتبط بأي ميكروفون أو آلة موسيقية عند وجود 20 موصلًا في نهاية الكابل. لوحة التوصيل مرقمة، مما يُمكّن المهندس من تحديد الميكروفون أو الآلة الموسيقية الموصولة بكل وصلة مرقمة.

يمكن أيضًا استخدام كابلات التوصيل على أجهزة توليف الفيديو .
