اللدونة (الفيزياء)

- الحد المرن الحقيقي
- حد التناسب
- الحد المرن
- قوة الخضوع المعوضة

- القوة القصوى
- قوة الخضوع (نقطة الخضوع)
- تمزق
- منطقة تصلب الإجهاد
- منطقة العنق
- الإجهاد الظاهري ( F / A 0 )
- الإجهاد الفعلي ( F / A )
في الفيزياء وعلوم المواد ، تُعرف اللدونة (أو التشوه اللدن ) بقدرة المادة الصلبة على الخضوع لتشوه دائم ، أي تغيير غير قابل للانعكاس في شكلها استجابةً للقوى المؤثرة عليها. [ 1 ] [ 2 ] على سبيل المثال، تُظهر قطعة معدنية صلبة عند ثنيها أو طرقها لتشكيلها شكلاً جديداً اللدونة، حيث تحدث تغييرات دائمة داخل المادة نفسها. في الهندسة، يُعرف الانتقال من السلوك المرن إلى السلوك اللدن بالخضوع .
تُلاحَظ ظاهرة التشوه اللدن في معظم المواد، ولا سيما المعادن والتربة والصخور والخرسانة والرغوات . [ 3 ] [ 4 ] [ 5 ] [ 6 ] ومع ذلك ، فإن الآليات الفيزيائية التي تُسبب التشوه اللدن تختلف اختلافًا كبيرًا. فعلى المستوى البلوري ، عادةً ما تكون اللدونة في المعادن نتيجةً للانخلاعات . وتُعد هذه العيوب نادرة نسبيًا في معظم المواد البلورية ، ولكنها كثيرة في بعضها وفي جزء من بنيتها البلورية؛ وفي مثل هذه الحالات، قد ينتج عنها تبلور لدن . أما في المواد الهشة كالصخور والخرسانة والعظام، فتنتج اللدونة في الغالب عن الانزلاق عند الشقوق الدقيقة . وفي المواد الخلوية كالرغوات السائلة أو الأنسجة البيولوجية ، تُعد اللدونة في الأساس نتيجةً لإعادة ترتيب الفقاعات أو الخلايا، ولا سيما عمليات T1 .

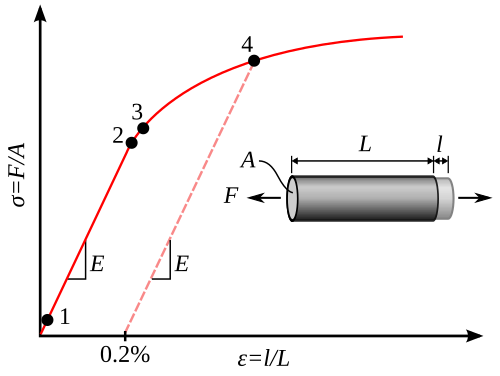

بالنسبة للعديد من المعادن المطيلية ، يؤدي تطبيق حمل شد على عينة إلى سلوكها بطريقة مرنة. يصاحب كل زيادة في الحمل زيادة متناسبة في الاستطالة. عند إزالة الحمل، تعود القطعة إلى حجمها الأصلي. مع ذلك، بمجرد أن يتجاوز الحمل حدًا معينًا - وهو حد المرونة - تزداد الاستطالة بسرعة أكبر مما هي عليه في المنطقة المرنة؛ وعندها، عند إزالة الحمل، تبقى درجة معينة من الاستطالة.
مع ذلك، يُعدّ التشوه المرن تقريبًا، وتعتمد دقته على الإطار الزمني المُعتمد وسرعة التحميل. إذا كان التشوه، كما هو موضح في الرسم البياني المقابل، يشمل تشوهًا مرنًا، فإنه يُشار إليه غالبًا باسم "التشوه المرن اللدن".
اللدونة الكاملة هي خاصية للمواد تسمح لها بالخضوع لتشوه غير قابل للانعكاس دون أي زيادة في الإجهادات أو الأحمال. قد تحتاج المواد اللدنة التي تم تقويتها بتشوه سابق، مثل التشكيل على البارد ، إلى إجهادات أعلى بشكل متزايد لمواصلة التشوه. بشكل عام، يعتمد التشوه اللدن أيضًا على سرعة التشوه، أي أنه عادةً ما يلزم تطبيق إجهادات أعلى لزيادة معدل التشوه. يُقال إن هذه المواد تتشوه لزجًا لدنًا .
الخصائص المساهمة
تتناسب مرونة المادة تناسباً طردياً مع مطيلية المادة وقابليتها للطرق .
الآليات الفيزيائية

في المعادن
تنتج اللدونة في بلورة المعدن النقي بشكل أساسي عن نمطين من التشوه في الشبكة البلورية: الانزلاق والتوأمة. الانزلاق هو تشوه قصي يُحرك الذرات عبر مسافات بين ذرية متعددة بالنسبة لمواقعها الأولية. أما التوأمة فهي التشوه اللدن الذي يحدث على طول مستويين نتيجة لمجموعة من القوى المؤثرة على قطعة معدنية معينة.
تُظهر معظم المعادن مرونة أكبر عند تسخينها مقارنةً ببرودتها. يتمتع الرصاص بمرونة كافية في درجة حرارة الغرفة، بينما لا يمتلك الحديد الزهر مرونة كافية لأي عملية تشكيل حتى عند تسخينه. تُعد هذه الخاصية مهمة في عمليات تشكيل المعادن وتشكيلها وبثقها. تُصبح معظم المعادن مرنة عند تسخينها، وبالتالي تُشكّل وهي ساخنة.
أنظمة الانزلاق
تحتوي المواد البلورية على مستويات ذرية منتظمة ذات ترتيب طويل المدى. قد تنزلق هذه المستويات فوق بعضها البعض على طول اتجاهات التراص المتقارب، كما هو موضح في صفحة أنظمة الانزلاق. ينتج عن ذلك تغير دائم في شكل البلورة وتشوه لدن. يزيد وجود الانخلاعات من احتمالية وجود هذه المستويات.
اللدونة العكسية

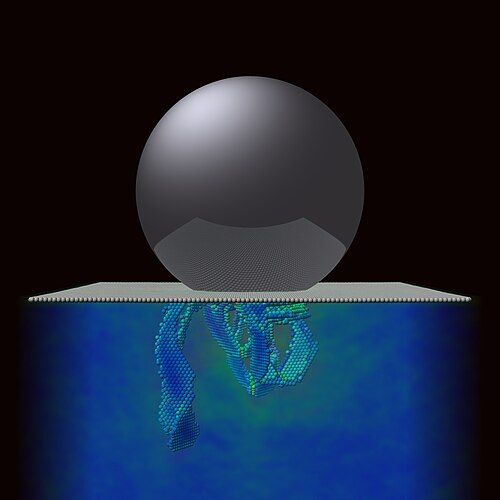

على المستوى النانوي، يكون التشوه البلاستيكي الأولي في المعادن المكعبة ذات المراكز الوجهية البسيطة قابلاً للانعكاس، طالما لا يوجد انتقال للمادة على شكل انزلاق عرضي . [ 7 ] كما تُظهر سبائك الذاكرة الشكلية، مثل أسلاك النيتينول، شكلاً قابلاً للانعكاس من اللدونة، والذي يُطلق عليه بشكل أدق اسم المرونة الزائفة .
تشقق القص
قد يؤدي وجود عيوب أخرى داخل البلورة إلى تشابك الانخلاعات أو منعها من الانزلاق. وعند حدوث ذلك، تتركز اللدونة في مناطق محددة من المادة. وتُسمى هذه المناطق من اللدونة الموضعية في البلورات بنطاقات القص .
اللدونة الدقيقة
اللدونة المجهرية هي ظاهرة موضعية في المعادن. تحدث هذه الظاهرة عند قيم الإجهاد التي يكون فيها المعدن ككل في نطاق المرونة بينما تكون بعض المناطق الموضعية في نطاق اللدونة. [ 8 ]
المواد غير المتبلورة
جنون
في المواد غير المتبلورة ، لا ينطبق مفهوم "الانخلاعات" نظرًا لافتقار المادة بأكملها إلى الترتيب بعيد المدى. ومع ذلك، يمكن لهذه المواد أن تخضع للتشوه اللدن. ولأن المواد غير المتبلورة، كالبوليمرات، غير منتظمة الترتيب، فإنها تحتوي على حجم كبير من الفراغات، أو المساحات الضائعة. يؤدي شد هذه المواد إلى فتح هذه المناطق، مما قد يمنحها مظهرًا ضبابيًا. ينتج هذا الضباب عن التشققات الدقيقة ، حيث تتشكل ألياف دقيقة داخل المادة في مناطق الإجهاد الهيدروستاتيكي العالي . وقد تتحول المادة من مظهر منتظم إلى نمط "غير منتظم" من علامات الإجهاد والتمدد.
مواد خلوية
تتشوه هذه المواد تشوهًا لدنًا عندما يتجاوز عزم الانحناء عزم الخضوع اللدن الكامل. ينطبق هذا على الرغوات ذات الخلايا المفتوحة حيث يُسلط عزم الانحناء على جدران الخلايا. يمكن تصنيع هذه الرغوات من أي مادة ذات نقطة خضوع لدن، بما في ذلك البوليمرات الصلبة والمعادن. لا تصح هذه الطريقة في نمذجة الرغوة كعوارض إلا إذا كانت نسبة كثافة الرغوة إلى كثافة المادة أقل من 0.3، وذلك لأن العوارض تخضع للخضوع المحوري بدلًا من الانحناء. في الرغوات ذات الخلايا المغلقة، تزداد مقاومة الخضوع إذا كانت المادة تحت تأثير الشد بسبب الغشاء الذي يمتد عبر سطح الخلايا.
التربة والرمل
تُظهر التربة، وخاصة الطينية منها، قدراً كبيراً من اللدونة تحت تأثير الأحمال. وتتسم أسباب اللدونة في التربة بالتعقيد، وتعتمد بشكل كبير على بنيتها المجهرية ، وتركيبها الكيميائي، ومحتواها المائي. وينتج السلوك اللدن في التربة أساساً عن إعادة ترتيب تجمعات الحبيبات المتجاورة.
الصخور والخرسانة
تنتج التشوهات غير المرنة للصخور والخرسانة بشكل أساسي عن تكوّن الشقوق الدقيقة وحركات الانزلاق المرتبطة بها. عند درجات الحرارة والضغوط العالية، قد يتأثر السلوك اللدن أيضًا بحركة الانخلاعات داخل الحبيبات الفردية في البنية المجهرية.
الخضوع غير المعتمد على الزمن والتدفق اللدن في المواد البلورية
يتم تعريف التدفق البلاستيكي غير المعتمد على الزمن في كل من البلورات الأحادية والبلورات المتعددة بواسطة إجهاد القص الحرج / الأقصى ( τ CRSS )، مما يؤدي إلى بدء هجرة الخلع على طول مستويات الانزلاق المتوازية لنظام انزلاق واحد، وبالتالي تحديد الانتقال من سلوك التشوه المرن إلى سلوك التشوه البلاستيكي في المواد البلورية.
الخضوع غير المعتمد على الزمن والتدفق اللدن في البلورات الأحادية
يُعرَّف إجهاد القص الحرج المُحلَّل للبلورات الأحادية بقانون شميد τCRSS = σy / m، حيث σy هي مقاومة الخضوع للبلورة الأحادية، و m هو عامل شميد. يتكون عامل شميد من متغيرين λ وφ، يُحددان الزاوية بين اتجاه مستوى الانزلاق وقوة الشد المُطبقة، والزاوية بين العمودي على مستوى الانزلاق وقوة الشد المُطبقة، على التوالي. والجدير بالذكر أنه بما أن m > 1، فإن σy > τCRSS .
اعتماد إجهاد القص الحرج على درجة الحرارة ومعدل الإجهاد والعيوب النقطية

توجد ثلاث مناطق مميزة لإجهاد القص الحرج المُحلل كدالة لدرجة الحرارة. في المنطقة الأولى ذات درجة الحرارة المنخفضة ( T ≤ 0.25 T m )، يجب أن يكون معدل الإجهاد مرتفعًا لتحقيق قيمة عالية لـ τ CRSS ، وهو ما يُعد ضروريًا لبدء انزلاق الخلع، وما يُعادله من تدفق لدني. في هذه المنطقة، يتكون إجهاد القص الحرج المُحلل من مُركبتين: إجهاد قص لا حراري ( τ a ) وإجهاد قص حراري ( τ *)، ينشآن من الإجهاد اللازم لتحريك الخلوع في وجود خلوع أخرى، ومقاومة عيوب النقطة لهجرة الخلوع، على التوالي. عند T = T *، تُحدد المنطقة الثانية ذات درجة الحرارة المتوسطة (0.25 T m < T < 0.7 T m )، حيث تقترب مُركبة إجهاد القص الحراري τ * من الصفر، مما يُمثل زوال مقاومة عيوب النقطة لهجرة الخلوع. وبالتالي، يبقى إجهاد القص الحرج المُحلل τ CRSS = τ a ثابتًا بغض النظر عن درجة الحرارة حتى يتم تحديد المنطقة الثالثة. تجدر الإشارة إلى أنه في المنطقة 2، عند درجات حرارة معتدلة، ينبغي مراعاة آليات التشوه اللدن المعتمد على الزمن (الزحف) ، مثل سحب المذاب. علاوة على ذلك، في المنطقة 3 ذات درجات الحرارة المرتفعة ( T ≥ 0.7 T m )، قد تكون قيمة έ منخفضة، مما يُسهم في انخفاض قيمة τ CRSS ، ومع ذلك، سيظل التدفق اللدن قائمًا نتيجة لآليات التشوه اللدن المعتمدة على الزمن والمنشطة حراريًا عند درجات الحرارة المرتفعة، مثل تدفق نابارو-هيرينغ (NH) وتدفق كوبل الانتشارى عبر الشبكة وعلى طول أسطح البلورة الأحادية، على التوالي، بالإضافة إلى زحف انزلاق الخلع.
مراحل التدفق البلاستيكي غير المعتمد على الزمن، بعد الخضوع

خلال المرحلة الأولى من الانزلاق السهل، يكون معدل التصلب بالتشكيل، المحدد بتغير إجهاد القص بالنسبة إلى انفعال القص ( dτ / dγ )، منخفضًا، مما يدل على أن كمية صغيرة من إجهاد القص المطبق ضرورية لإحداث كمية كبيرة من انفعال القص. يُعزى انزلاق الخلع السهل والتدفق المصاحب له إلى هجرة الخلع على طول مستويات انزلاق متوازية فقط (أي نظام انزلاق واحد). ويُلاحظ وجود مقاومة متوسطة لهجرة الخلع على طول مستويات الانزلاق المتوازية، وذلك نتيجة لتفاعلات مجال الإجهاد الضعيفة بين هذه الخلوع، والتي تزداد مع صغر المسافة بين المستويات. بشكل عام، تعمل هذه الخلوع المهاجرة ضمن نظام انزلاق واحد كعوائق ضعيفة أمام التدفق، ويُلاحظ ارتفاع طفيف في الإجهاد مقارنةً بإجهاد الخضوع. خلال المرحلة الثانية من التصلب الخطي للتدفق، يصبح معدل التصلب بالتشكيل مرتفعًا، حيث يتطلب الأمر إجهادًا كبيرًا للتغلب على تفاعلات مجال الإجهاد للخلوع المهاجرة على مستويات انزلاق غير متوازية (أي أنظمة انزلاق متعددة)، والتي تعمل كعوائق قوية أمام التدفق. يتطلب استمرار هجرة الانخلاعات إجهادًا كبيرًا عند الانفعالات الصغيرة. يتناسب إجهاد التدفق القصي طرديًا مع الجذر التربيعي لكثافة الانخلاعات (τ flow ~ ρ ½ )، بغض النظر عن تطور تكوينات الانخلاعات، مما يُظهر اعتماد التصلب على عدد الانخلاعات الموجودة. وفيما يتعلق بتطور تكوينات الانخلاعات، يكون ترتيب الانخلاعات عند الانفعالات الصغيرة عبارة عن مصفوفة ثلاثية الأبعاد عشوائية من الخطوط المتقاطعة. أما الانفعالات المتوسطة فتُقابلها هياكل انخلاعات خلوية ذات توزيع غير متجانس للانخلاعات، حيث تكون كثافة الانخلاعات عالية عند حدود الخلايا، ومنخفضة داخلها. وعند الانفعالات الأكبر، يتقلص حجم هيكل الانخلاعات الخلوي حتى يصل إلى الحد الأدنى. وأخيرًا، ينخفض معدل التصلب بالتشكيل مرة أخرى في مرحلة استنفاد/تشبع المرحلة الثالثة من التصلب في التدفق اللدن، حيث تُنتج إجهادات القص الصغيرة انفعالات قص كبيرة. تجدر الإشارة إلى أنه في الحالات التي تكون فيها أنظمة الانزلاق المتعددة موجهة بشكل ملائم بالنسبة للإجهاد المطبق، قد يكون τ CRSS لهذه الأنظمة متشابهًا، وقد يحدث الخضوع وفقًا لهجرة الخلع على طول أنظمة الانزلاق المتعددة ذات مستويات الانزلاق غير المتوازية، مما يُظهر معدل تصلب العمل من المرحلة 1 الذي يميز عادةً المرحلة 2. أخيرًا، يتم تلخيص التمييز بين التشوه اللدن غير المعتمد على الزمن في المعادن الانتقالية المكعبة ذات المركز الجسمي والمعادن المكعبة ذات المركز الوجهي أدناه.
| المعادن الانتقالية ذات البنية المكعبة المتمركزة في الجسم | المعادن المكعبة ذات المراكز الوجهية |
|---|---|
| إجهاد القص الحرج = مرتفع (نسبياً) ويعتمد بشدة على درجة الحرارة | إجهاد القص الحرج المُحلَّل = منخفض (نسبيًا) ويعتمد بشكل طفيف على درجة الحرارة |
| معدل التصلب بالتشكيل = مستقل عن درجة الحرارة | معدل التصلب بالتشكيل = يعتمد على درجة الحرارة |
| يزداد إجهاد العنق مع ارتفاع درجة الحرارة | يقل إجهاد التخصر مع ارتفاع درجة الحرارة |
الخضوع غير المعتمد على الزمن والتدفق اللدن في متعدد البلورات
تختلف اللدونة في المواد متعددة البلورات اختلافًا جوهريًا عن تلك الموجودة في البلورات الأحادية نظرًا لوجود عيوب مستوية على حدود الحبيبات، والتي تُشكل عوائق قوية أمام التدفق اللدن من خلال إعاقة هجرة الانخلاعات على طول مستوى الانزلاق المُنشط. وبالتالي، لا تستطيع الانخلاعات الانتقال من حبيبة إلى أخرى عبر حدود الحبيبات. تستكشف الأقسام التالية متطلبات حدود الحبيبات الخاصة بالتشوه اللدن الواسع النطاق في المواد متعددة البلورات قبل الكسر، بالإضافة إلى تأثير الخضوع المجهري داخل البلورات الفردية على الخضوع الكلي للمادة متعددة البلورات. يُحدد إجهاد القص الحرج المُحلل للمواد متعددة البلورات أيضًا بقانون شميد (τCRSS = σy / ṁ)، حيث σy هي مقاومة الخضوع للمادة متعددة البلورات و ṁ هو عامل شميد المرجح. يعكس عامل شميد المرجح نظام الانزلاق الأقل توجيهًا من بين أنظمة الانزلاق الأكثر توجيهًا للحبيبات المُكونة لحدود الحبيبات.
قيود حدود الحبيبات في متعددات البلورات
يمكن تفسير قيد حدود الحبيبات في البلورات المتعددة من خلال النظر إلى حدود الحبيبات في المستوى xz بين بلورتين أحاديتين A وB متطابقتين في التركيب والبنية وأنظمة الانزلاق، ولكنهما مختلفتان في التوجيه بالنسبة لبعضهما البعض. ولضمان عدم تشكل فراغات بين الحبيبات المتشوهة بشكل فردي، يكون قيد حدود الحبيبات للبلورة الثنائية كما يلي: ε xx A = ε xx B (يجب أن يكون الانفعال المحوري x عند حدود الحبيبات متساويًا لكل من A وB)، ε zz A = ε zz B (يجب أن يكون الانفعال المحوري z عند حدود الحبيبات متساويًا لكل من A وB)، وε xz A = ε xz B (يجب أن يكون انفعال القص xz على طول مستوى xz-حدود الحبيبات متساويًا لكل من A وB). بالإضافة إلى ذلك، يتطلب قيد حدود الحبيبات هذا تنشيط خمسة أنظمة انزلاق مستقلة لكل بلورة صغيرة تُشكل حدود الحبيبات. تجدر الإشارة إلى أنه نظرًا لأن أنظمة الانزلاق المستقلة تُعرَّف بأنها مستويات انزلاق لا يمكن إعادة إنتاج هجرات الانخلاعات عليها بأي توليفة من هجرات الانخلاعات على طول مستويات أنظمة الانزلاق الأخرى، فإن عدد أنظمة الانزلاق الهندسية لنظام بلوري معين - والذي يمكن بناؤه، بحكم التعريف، من خلال توليفات أنظمة الانزلاق - يكون عادةً أكبر من عدد أنظمة الانزلاق المستقلة. ومن الجدير بالذكر أن هناك حدًا أقصى قدره خمسة أنظمة انزلاق مستقلة لكل نظام من الأنظمة البلورية السبعة، ومع ذلك، لا تصل جميع الأنظمة البلورية السبعة إلى هذا الحد الأعلى. في الواقع، حتى داخل نظام بلوري معين، يُؤدي التركيب وشبكة برافي إلى تنويع عدد أنظمة الانزلاق المستقلة (انظر الجدول أدناه). في الحالات التي لا تحصل فيها بلورات متعددة البلورات على خمسة أنظمة انزلاق مستقلة، لا يمكن استيفاء شرط حدود الحبيبات، وبالتالي فإن التشوه غير المعتمد على الزمن للبلورات الفردية يؤدي إلى تشققات وفراغات عند حدود الحبيبات في البلورة المتعددة، وسرعان ما يحدث الكسر. وبالتالي، بالنسبة لتركيب وبنية معينة، فإن البلورة الأحادية التي تحتوي على أقل من خمسة أنظمة انزلاق مستقلة تكون أقوى (وتظهر درجة أكبر من اللدونة) من شكلها متعدد البلورات.
| شبكة برافي | فئة المادة الأساسية: أنظمة انزلاق مستقلة |
|---|---|
| مكعب مركزي الوجه | المعادن: 5، السيراميك (التساهمي): 5، السيراميك (الأيوني): 2 |
| مكعب مركزي الجسم | المعدن: 5 |
| مكعب بسيط | السيراميك (الأيوني): 3 |
| سداسي | معدن: 2، سيراميك (مختلط): 2 |
آثار تقييد حدود الحبيبات في المواد متعددة البلورات
على الرغم من أن البلورتين A وB المذكورتين في القسم السابق تمتلكان أنظمة انزلاق متطابقة، إلا أنهما غير متوافقتين في اتجاههما بالنسبة لبعضهما البعض، وبالتالي غير متوافقتين في اتجاه القوة المؤثرة. لذا، قد يحدث خضوع مجهري داخل البلورة وفقًا لقواعد الخضوع غير المعتمد على الزمن في البلورات الأحادية. في النهاية، تسمح مستويات الانزلاق النشطة داخل الحبيبات بانتقال الانخلاعات إلى حدود الحبيبات، حيث تتراكم العديد من الانخلاعات كانخلاعات ضرورية هندسيًا. يتوافق هذا التراكم مع تدرجات الإجهاد عبر الحبيبات الفردية، حيث تكون كثافة الانخلاعات بالقرب من حدود الحبيبات أكبر من كثافتها داخل الحبيبة، مما يفرض إجهادًا على الحبيبة المجاورة المتصلة بها. عند النظر إلى البلورة الثنائية AB ككل، فإن نظام الانزلاق الأكثر ملاءمة في A لن يكون هو نفسه الموجود في B، وبالتالي فإن τ A CRSS ≠ τ B CRSS . الأهم من ذلك هو أن الخضوع الكلي للبلورة الثنائية يستمر حتى يتم الوصول إلى القيمة الأعلى لـ τ CRSS بين الحبيبتين A وB، وفقًا لقيد حدود الحبيبات. وبالتالي، بالنسبة لتركيب وبنية محددين، يكون متعدد البلورات ذو خمسة أنظمة انزلاق مستقلة أقوى (درجة أكبر من اللدونة) من شكله أحادي البلورة. وبناءً على ذلك، يكون معدل التصلب بالتشكيل أعلى في متعدد البلورات منه في البلورة الأحادية، حيث يتطلب الأمر إجهادًا أكبر في متعدد البلورات لإنتاج الانفعالات. ومن المهم ملاحظة أنه، كما هو الحال مع إجهاد التدفق في البلورة الأحادية، فإن τ flow ~ρ ½ ، ولكنه يتناسب عكسيًا مع الجذر التربيعي لمتوسط قطر الحبيبات (τ flow ~d -½ ). لذلك، يزداد إجهاد التدفق في متعدد البلورات، وبالتالي قوته، مع صغر حجم الحبيبات. ويعود السبب في ذلك إلى أن الحبيبات الأصغر حجمًا تحتوي على عدد أقل نسبيًا من مستويات الانزلاق التي يجب تنشيطها، مما يؤدي إلى عدد أقل من الانخلاعات المهاجرة إلى حدود الحبيبات، وبالتالي إجهاد أقل يتولد على الحبيبات المجاورة نتيجة لتراكم الانخلاعات. بالإضافة إلى ذلك، بالنسبة لحجم معين من متعدد البلورات، تُظهر الحبيبات الأصغر حجمًا حدود حبيبات أكثر قوة. يوفر هذان العاملان فهمًا لسبب حدوث التدفق العياني في البلورات متعددة الحبيبات الدقيقة عند إجهادات مطبقة أكبر من تلك الموجودة في البلورات متعددة الحبيبات الخشنة.
الأوصاف الرياضية
نظرية التشوه

توجد عدة توصيفات رياضية لللدونة. [ 12 ] أحدها نظرية التشوه (انظر على سبيل المثال قانون هوك ) حيث يكون موتر إجهاد كوشي (من الرتبة d-1 في d بُعد) دالةً لموتر الانفعال. على الرغم من أن هذا التوصيف دقيق عندما يتعرض جزء صغير من المادة لحمل متزايد (مثل حمل الانفعال)، إلا أن هذه النظرية لا تستطيع تفسير اللاعكوسية.
تستطيع المواد المطيلية تحمل تشوهات لدنة كبيرة دون أن تنكسر . مع ذلك، حتى المعادن المطيلية تنكسر عندما يصبح الإجهاد كبيرًا بما يكفي، وذلك نتيجة لتصلب المادة بالتشكيل، مما يجعلها هشة . يمكن للمعالجة الحرارية، كالتلدين، استعادة مطيلية القطعة المشكلة، مما يسمح بمواصلة تشكيلها.
نظرية اللدونة التدفقية
في عام 1934، أدرك إيغون أوروان ومايكل بولاني وجيفري إنغرام تايلور ، في وقت متزامن تقريبًا، أن التشوه اللدن للمواد المطيلية يمكن تفسيره بنظرية الانخلاعات . تستخدم النظرية الرياضية لللدونة، أو نظرية اللدونة التدفقية ، مجموعة من المعادلات غير الخطية وغير القابلة للتكامل لوصف مجموعة التغيرات في الإجهاد والانفعال بالنسبة لحالة سابقة وزيادة طفيفة في التشوه.
معايير العائد

إذا تجاوز الإجهاد قيمة حرجة، كما ذُكر سابقًا، فإن المادة ستخضع لتشوه لدن، أو تشوه لا رجعة فيه. قد يكون هذا الإجهاد الحرج شدًا أو ضغطًا. تُستخدم معايير تريسكا وفون ميزس عادةً لتحديد ما إذا كانت المادة قد وصلت إلى حد الخضوع. مع ذلك، فقد ثبت عدم كفاية هذه المعايير لمجموعة واسعة من المواد، وهناك العديد من معايير الخضوع الأخرى شائعة الاستخدام.
معيار تريسكا
يعتمد معيار تريسكا على فكرة أن المادة عندما تفشل، فإنها تفشل بفعل القص، وهو افتراض صحيح نسبيًا عند دراسة المعادن. وبمعرفة حالة الإجهاد الرئيسي، يمكننا استخدام دائرة مور لحساب أقصى إجهادات القص التي ستتعرض لها المادة، ونستنتج أن المادة ستفشل إذا
حيث σ1 هو أقصى إجهاد عمودي، و σ3 هو أدنى إجهاد عمودي، و σ0 هو الإجهاد الذي يفشل عنده المادة تحت تأثير التحميل أحادي المحور. يمكن إنشاء سطح خضوع ، والذي يوفر تمثيلاً مرئياً لهذا المفهوم. داخل سطح الخضوع، يكون التشوه مرناً. على السطح، يكون التشوه لدناً. من المستحيل أن توجد للمادة حالات إجهاد خارج سطح الخضوع.
معيار هوبر-فون ميزس

يعتمد معيار هوبر-فون ميزس [ 13 ] على معيار تريسكا، ولكنه يأخذ في الاعتبار افتراض أن الإجهادات الهيدروستاتيكية لا تُسهم في فشل المادة. وكان إم تي هوبر أول من اقترح معيار طاقة القص. [ 14 ] [ 15 ] يحسب فون ميزس الإجهاد الفعال تحت التحميل أحادي المحور، بطرح الإجهادات الهيدروستاتيكية، وينص على أن جميع الإجهادات الفعالة التي تتجاوز الإجهاد الذي يُسبب فشل المادة تحت التحميل أحادي المحور ستؤدي إلى تشوه لدن.
مرة أخرى، يمكن إنشاء تمثيل مرئي لسطح الخضوع باستخدام المعادلة المذكورة أعلاه، والذي يأخذ شكل قطع ناقص. داخل هذا السطح، تخضع المواد لتشوه مرن. أما الوصول إلى السطح فيعني أن المادة تخضع لتشوه لدن.
انظر أيضاً
مراجع
- ↑ لوبلينر، جاكوب (2008). نظرية اللدونة . دوفر. ISBN 978-0-486-46290-5.
- ↑ بيجوني، دافيد (2012). ميكانيكا المواد الصلبة غير الخطية: نظرية التشعب وعدم استقرار المواد . مطبعة جامعة كامبريدج. ISBN 978-1-107-02541-7.
- ^ جيراسيك، ميلانو؛ بازانت، زدينيك ب. (2002). التحليل غير المرن للهياكل . جون وايلي وأولاده. رقم ISBN 0-471-98716-6.
- ↑ تشين، واي-فاه (2008). تحليل الحد ولدونة التربة . دار نشر ج. روس. ISBN 978-1-932159-73-8.
- ^ يو، ماو هونغ ؛ ما، قوه وي؛ تشيانغ، هونغ فو؛ تشانغ، يونغ تشيانغ (2006). اللدونة المعممة . سبرينغر. رقم ISBN 3-540-25127-8.
- ↑ تشين، واي-فاه (2007). اللدونة في الخرسانة المسلحة . دار نشر ج. روس. ISBN 978-1-932159-74-5.
- ↑ زيغينهاين، جيرولف؛ وأورباسيك، هربرت م.؛ "اللدونة العكسية في المعادن ذات التركيب البلوري المكعب المتمركز على الوجوه" في رسائل المجلة الفلسفية ، 89(11):717-723، 2009 DOI 10.1080/09500830903272900
- ↑ ماس، روبرت؛ ديرليت، بيتر م. (يناير 2018). "اللدونة المجهرية والرؤى الحديثة من اللدونة المتقطعة والصغيرة النطاق". أكتا ماتيريليا . 143 : 338-363 . arXiv : 1704.07297 . Bibcode : 2018AcMat.143..338M . doi : 10.1016/j.actamat.2017.06.023 . S2CID 119387816 .
- ↑ كورتني، توماس (2005). السلوك الميكانيكي للمواد ( الطبعة الثانية). لونغ غروف، إلينوي: دار نشر ويفلاند. رقم ISBN 978-1-57766-425-3.
- ↑ بارتريدج، بيتر (1969). تشوه وإجهاد المعادن ذات التعبئة السداسية المتراصة . جامعة سري.
{{cite book}}: CS1 maint: موقع الناشر مفقود ( رابط ) - ↑ غروفز، جيفري دبليو؛ كيلي، أنتوني (1963). "أنظمة الانزلاق المستقلة في البلورات". المجلة الفلسفية . 8 (89): 877-887 . Bibcode : 1963PMag....8..877G . doi : 10.1080/14786436308213843 .
- ↑ هيل، رودني (1998). النظرية الرياضية لللدونة . مطبعة جامعة أكسفورد. ISBN 0-19-850367-9.
- ^ فون ميزس، ريتشارد (1913). "ميكانيكية هيكل الجسم من البلاستيك القابل للتشوه" . Nachrichten von der Gesellschaft der Wissenschaften zu Göttingen . الرياضيات-الفيزياء كلاس. 1913 (1): 582-592 .
- ^ هوبر، ماكسيميليان تيتوس (1904). "Właściwa praca odkształcenia jako miara wytezenia Materialłu". تشاسوبيسمو تكنيتشني . 22 . رائع.تُرجمت إلى "العمل المحدد للإجهاد كمقياس للجهد المادي" . أرشيفات الميكانيكا . 56 : 173-190 . 2004.
- ↑ انظر: تيموشينكو، ستيفن ب. (1953). تاريخ مقاومة المواد . نيويورك: ماكجرو هيل. ص 369. ISBN 9780486611877.
{{cite book}}عدم توافق رقم ISBN / التاريخ ( مساعدة )
للمزيد من القراءة
- أشبي، مايكل ف. (2001). "التشوه اللدن للمواد الخلوية". موسوعة المواد: العلوم والتكنولوجيا . المجلد 7. أكسفورد: إلسيفير. الصفحات 7068-7071 . ISBN 0-08-043152-6.
- هان، ويمين؛ ريدي، ب. دايا (2013). اللدونة: النظرية الرياضية والتحليل العددي ( الطبعة الثانية). نيويورك: سبرينغر. ISBN 978-1-4614-5939-2.
- كاتشانوف، لازار ماركوفيتش (2004). أساسيات نظرية اللدونة . كتب دوفر. رقم ISBN 0-486-43583-0.
- خان، أختار س.؛ هوانغ، سوجيان (1995). نظرية الاستمرارية في اللدونة . وايلي. ISBN 0-471-31043-3.
- سيمو، خوان سي .؛ هيوز، توماس جونيور (1998). اللامرونة الحسابية . سبرينغر. ISBN 0-387-97520-9.
- فان فليت، كريستين جيه. (2006). "السلوك الميكانيكي للمواد" . رقم مقرر معهد ماساتشوستس للتكنولوجيا 3.032 . معهد ماساتشوستس للتكنولوجيا.
- اللدونة (الفيزياء)
- ميكانيكا المواد الصلبة
- التشوه (الميكانيكا)
