بطاقة رسومات هيركليز

بطاقة رسومات هيركليز ( HGC ) هي وحدة تحكم رسومات حاسوبية كانت تُصنع سابقًا بواسطة شركة هيركليز لتكنولوجيا الحاسوب، وهي تجمع بين معيار عرض MDA النصي من IBM ووضع الرسومات النقطية ، كما توفر منفذ طابعة متوازي . ^{[ 1 ] [ 2 ]} وهذا يسمح لبطاقة HGC بتقديم كل من النصوص والرسومات عالية الجودة من بطاقة واحدة.

حظي معيار HGC بشعبية واسعة وأصبح معيارًا فعليًا للعرض مدعومًا على نطاق واسع في أجهزة الكمبيوتر المتوافقة مع IBM PC . وقد استُخدم معيار HGC لفترة طويلة بعد دخول أنظمة أكثر تطورًا تقنيًا إلى السوق، لا سيما في إعدادات الشاشات المزدوجة .

تم إصدار بطاقة الرسومات "هيركليز" لسدّ ثغرة في تشكيلة منتجات الفيديو من شركة IBM. عند إطلاق جهاز الكمبيوتر الشخصي من IBM عام 1981، كان متوفرًا ببطاقتي رسومات: محول الرسومات الملونة (CGA) ومحول العرض والطباعة أحادي اللون (MDA). توفر بطاقة CGA رسومات ملونة منخفضة الدقة ( 320 × 200 ) ورسومات أحادية اللون متوسطة الدقة ( 640 × 200 )، بينما توفر بطاقة MDA وضع نص أكثر وضوحًا (يعادل 720 × 350 )، ولكنها لا تدعم أوضاع عنونة البكسل وتقتصر على مجموعة أحرف ثابتة .

سرعان ما تبين للسوق أن هذه المحولات غير كافية، مما أدى إلى ظهور طلب على بطاقة توفر رسومات ونصوصًا عالية الدقة. ^{[ 3 ]} قام فان سوانوكول، مؤسس شركة هيركليز لتكنولوجيا الحاسوب ، بتصميم بطاقة رسومات هيركليز ليتمكن من العمل على أطروحته للدكتوراه على جهاز كمبيوتر شخصي من نوع IBM باستخدام الأبجدية التايلاندية ، وهو أمر كان مستحيلاً مع دقة CGA المنخفضة أو مجموعة الأحرف الثابتة لـ MDA. ^{[ 4 ]} طُرحت البطاقة للبيع بالتجزئة لأول مرة عام 1982 بسعر 499 دولارًا. ^{[ 5 ]}

بطاقة HGC الأصلية هي بطاقة ISA ذات 8 بت مزودة بذاكرة وصول عشوائي (RAM) سعتها 64  كيلوبايت ، وتظهر على اللوحة على شكل ثماني رقاقات ذاكرة RAM من نوع 4164، ولها مخرج DE-9 متوافق مع شاشة IBM أحادية اللون المستخدمة مع جهاز MDA. ومثل جهاز MDA، تتضمن واجهة متوازية لتوصيل طابعة. ^{[ 1 ]}

مخرج الفيديو هو 5  فولت TTL ، كما هو الحال مع بطاقة MDA. ^{[ 6 ] [ 7 ] [ 8 ]} توفر بطاقة Hercules، اسميًا، تردد مسح أفقي يبلغ 18.425  ±  0.500  كيلوهرتز وتردد مسح رأسي يبلغ 50  هرتز. ^{[ 9 ]} تعمل البطاقة بمجموعتين مختلفتين قليلاً من الترددات اعتمادًا على ما إذا كانت في وضع النص أو الرسومات، مما يوفر معدل تحديث رأسي مختلف ونسبة عرض إلى ارتفاع مختلفة عبر ساعة بكسل مختلفة وعدد خطوط مسح مختلف.

توفر بطاقة هرقل وضعين:

• وضع نص 80 × 25 مع خط 9 × 14 بكسل (دقة فعالة 720 × 350 ، متوافق مع MDA)
• وضع الرسومات 720 × 348 (الرسومات القابلة للعنونة بالبكسل) ^{[ 10 ]}

يستخدم وضع النص في بطاقة هرقل نفس توقيت الإشارة المستخدم في وضع النص في MDA.

يشبه وضع رسومات هرقل وضع CGA عالي الدقة ( 640 × 200 ) ثنائي اللون؛ يحتوي مخزن الفيديو على صورة نقطية مضغوطة (ثمانية بكسلات لكل بايت، بت واحد لكل بكسل) بنفس تنسيق البايت - بما في ذلك تعيين البكسل إلى البت وترتيب البايت - مثل وضع رسومات CGA ثنائي اللون، كما يتم تقسيم مخزن الفيديو إلى بنوك متداخلة، كل منها  بحجم 8 كيلوبايت.

مع ذلك، ولأن وضع رسومات هرقل يحتوي على أكثر من 256 خط مسح، وحجم مخزن العرض يبلغ حوالي 32  كيلوبايت (بدلاً من 16  كيلوبايت في جميع أوضاع رسومات CGA)، فإنه يستخدم أربعة بنوك متداخلة بدلاً من اثنين كما في أوضاع CGA. كذلك، لتمثيل 720 بكسل لكل سطر بدلاً من 640 كما في CGA، يحتوي كل خط مسح على 90 بايت من بيانات البكسل بدلاً من 80. ^{[ 11 ]}

تستطيع ذاكرة الوصول العشوائي (RAM) بسعة 64  كيلوبايت في بطاقة HGC استيعاب صفحتين لعرض الرسومات. ويمكن اختيار أيٍّ من الصفحتين للعرض عن طريق ضبط بت واحد في سجل التحكم بالوضع. ويحدد بت آخر، في سجل تكوين خاص ببطاقة HGC، ما إذا كانت  ذاكرة الوصول العشوائي الثانية بسعة 32 كيلوبايت في بطاقة HGC متاحة لوحدة المعالجة المركزية (CPU) عند العنوان الأساسي B8000h. ويتم إعادة ضبط هذا البت عند إعادة تشغيل النظام (مثلاً عند التشغيل) حتى لا تتعارض البطاقة مع بطاقة CGA أو أي بطاقة ألوان أخرى عند العنوان B8000h. ^{[ 12 ]}

في وضع النص، تظهر بطاقة HGC تمامًا مثل بطاقة MDA. ^{[ 13 ]} يتطلب وضع الرسومات تقنيات جديدة لاستخدامها. على عكس بطاقتي MDA وCGA، لا يوفر نظام BIOS الخاص بالحاسوب دعمًا مدمجًا لبطاقة HGC. طورت شركة Hercules ملحقات، تُسمى HBASIC ، للغة IBM Advanced BASIC لإضافة دعم HGC. ^{[ 14 ]} وجاءت بطاقات Hercules مزودة ببرنامج Graph X ، وهو مكتبة برمجية لدعم وضع الرسومات في Hercules والأشكال الهندسية الأساسية . ^{[ 13 ]}

تضمنت برامج IBM PC الشائعة مثل برنامج الجداول الإلكترونية Lotus 1-2-3 ، ^{[ 13 ]} وبرنامج AutoCAD للرسم بمساعدة الحاسوب، وبرنامج PageMaker وبرنامج Xerox Ventura للنشر المكتبي، وبرنامج Microsoft Flight Simulator 2.0، برامج تشغيل خاصة بها لاستخدام وضع الرسومات Hercules. ^{[ 15 ]}

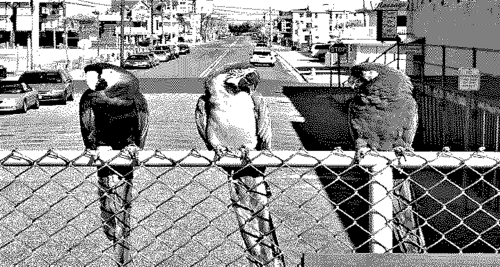

على الرغم من أن نمط الرسومات في بطاقة هيركليز غير متوافق مع معيار CGA، إلا أنه مشابهٌ بما يكفي لنمطي رسومات CGA بحيث يمكن، باستخدام برامج خارجية تعمل بنظام الإنهاء والبقاء في الذاكرة، تشغيله مع البرامج المصممة لأنماط الرسومات القياسية لبطاقة CGA. ولأن بطاقة هيركليز لا تحتوي فعليًا على دوائر توليد ألوان، ولا يمكن توصيلها بشاشة ملونة، يظهر اللون على شكل تدرج رمادي مُحاكى بأنماط تنقيط مختلفة . ^{[ 16 ] [ 17 ] [ 18 ]}

ظهرت نسخ مقلدة من جهاز هرقل، بما في ذلك نماذج عامة بأسعار زهيدة للغاية، وعادةً ما كانت تفتقر إلى منفذ الطابعة. وأشارت إعلانات هرقل إلى أن استخدام النسخ المقلدة العامة قد يُلحق الضرر بالشاشة، ^{[ 19 ]} كما أشارت إلى نسخ تقنية هرقل بشكل غير قانوني. ^{[ 20 ]}

حققت بطاقة الرسومات هيركليز نجاحًا كبيرًا، لا سيما بعد أن دعمتها شركة لوتس 1-2-3، حيث بيع منها نصف مليون وحدة بحلول عام 1985. اعتبارًا من يونيو 1986 كانت بطاقات الرسومات المتوافقة مع معالجات هيركليز تُشحن كجزء من المكونات الأساسية لمعظم أجهزة الكمبيوتر الشخصية المقلدة . وباعتبارها معيارًا فعليًا ، كان دعمها في البرامج واسع الانتشار؛ ^{[ 10 ]} صنّفت مجلة إنفوورلد في مارس 1986 معالجات هيركليز كواحدة من أربعة معايير صناعية إلى جانب معالجات MDA وCGA و EGA من شركة IBM، ^{[ 21 ]} على الرغم من عدم قدرة هيركليز، على عكس IBM، على بيع البطاقات مع أجهزة الكمبيوتر الخاصة بها. ^{[ 20 ]} لم يظهر معيار صناعي يجمع بين الرسومات الملونة والنصوص عالية الجودة إلا مع ظهور معالج EGA. ^{[ 21 ]}

كان لبطاقة الرسومات هرقل عدة إصدارات.

توفر لوحات أخرى توافقًا مع هيركليز، ^{[ 39 ]} على الرغم من أن مستوى توافقها مع معيار هيركليز يختلف أكثر من نسخ CGA. ^{[ 21 ]}

• SiS 86C12، 86C22
• حلول الرسومات ATI Small Wonder، 18700، حلول الرسومات بلس
• Tamarack Microelectronics TD3088A، TD3088A2، TD3088A3، TD3010، RY-3301، TD3010
• ياماها V6366C-F، V6363-F، V6363
• وينبوند W86855AF، W86855AF
• NEC μPD65042GD
• مختبرات تسينغ ET1000-A
• DFI MG-150
• هيتاشي HD6445P4، HD6845SP
• RAM MCG2502، MCG2502
• بروتون PT6121T
• أيسر M3127
• سيجما ديزاينز 53C101+53C280A
• CM607P
• معاينة AST Research ! ^{[ 40 ]}

بعض الطرازات اللاحقة من Tandy 1000 (مثل 1000 TL و SL) و Epson Equity ^{[ 41 ]} احتوت على دوائر مدمجة في لوحات وحدة المعالجة المركزية الخاصة بها والتي تدعم أوضاع عرض Hercules بالإضافة إلى أوضاع CGA القياسية.

•

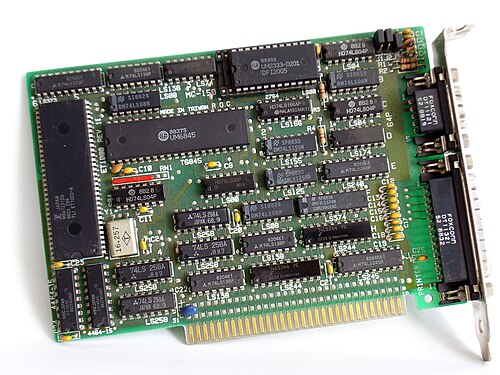

  بطاقة متوافقة مع جهاز تسينغ ET-1000 هيركليز
•
  بطاقة متوافقة مع ATI Hercules من عام 1986
•

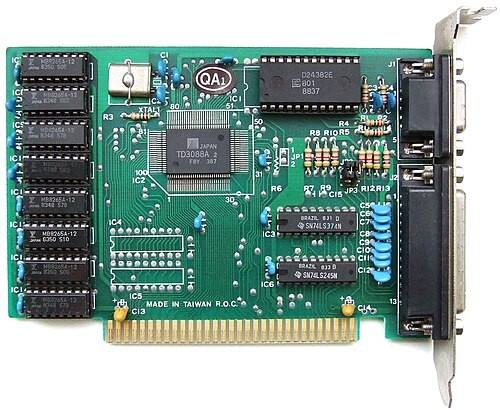

  بطاقة متوافقة مع Tamarack Microelectronics Hercules
•

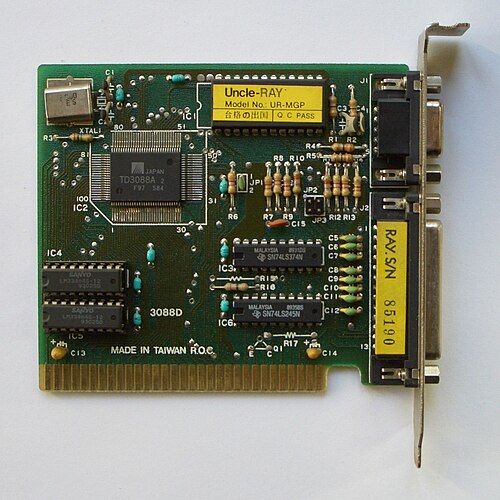

  بطاقة متوافقة مع Uncle-RAY Hercules
