بوك ( بالروسية: "Бук" ؛ وتعني " شجرة الزان "، / bʊk / BOOK ) هي عائلة من أنظمة صواريخ أرض-جو ذاتية الدفع متوسطة المدى، طوّرها الاتحاد السوفيتي ودولته اللاحقة، روسيا الاتحادية ، وهي مصممة لمواجهة صواريخ كروز والقنابل الذكية والطائرات ذات الأجنحة الدوارة والطائرات المسيّرة . في شبكة الدفاع الجوي الروسية (A2AD) ، يقع نظام بوك أسفل أنظمة إس-200 / 300 / 400 وفوق أنظمة الدفاع النقطي تور وبانتسير . [ 2 ]

تتألف كتيبة بوك القياسية من مركبة قيادة، ومركبة رادار لتحديد الأهداف ، وست مركبات نقل وإطلاق ورادار ، وثلاث مركبات نقل وإطلاق صواريخ. أما بطارية صواريخ بوك فتتألف من مركبتي نقل وإطلاق رادارات (أربعة صواريخ لكل منهما) ومركبة نقل وإطلاق صواريخ واحدة، مع ستة صواريخ ليصبح المجموع 14 صاروخًا.

يُعد نظام صواريخ بوك خليفةً لنظام NIIP / Vympel 2K12 Kub ( الاسم الرمزي لحلف الناتو SA-6 "Gainful"). حملت النسخة الأولى من بوك التي دخلت الخدمة التسمية 9K37 Buk من قبل GRAU ، وعُرفت في الغرب باسم " Gadfly " من قبل حلف الناتو، بالإضافة إلى التسمية SA-11 من قبل وزارة الدفاع الأمريكية .

مع دمج صاروخ جديد، حصلت منظومتا بوك-إم1-2 وبوك-إم2 على اسم جديد من حلف الناتو هو غريزلي ، وتصنيف جديد من وزارة الدفاع الأمريكية هو إس إيه-17 . ومنذ عام 2013، دخلت النسخة الأحدث "بوك-إم3" حيز الإنتاج والخدمة الفعلية، وهي تحمل تصنيفًا جديدًا من وزارة الدفاع الأمريكية هو إس إيه-27 . [ 3 ] [ 4 ]

حصلت النسخة البحرية من النظام، التي صممتها شركة MNIIRE Altair (التابعة حاليًا لشركة GSKB Almaz-Antey ) لصالح البحرية الروسية ، على التسمية GRAU 3S90M ، وسيتم تعريفها باسم Gollum لدى حلف الناتو ، ورمز SA-N-7C لدى وزارة الدفاع الأمريكية ، وفقًا لمجلة Jane's Missiles & Rockets . وكان من المقرر تسليم النظام البحري في عام 2014. [ 5 ]

تم استخدام صاروخ بوك لإسقاط رحلة الخطوط الجوية الماليزية رقم 17 فوق أوكرانيا في عام 2014. [ 6 ]

تطوير

بدأ تطوير صاروخ 9K37 "بوك" في 17 يناير 1972 بناءً على طلب اللجنة المركزية للحزب الشيوعي السوفيتي . [ 7 ] ضمّ فريق التطوير العديد من المؤسسات نفسها التي طوّرت صاروخ 2K12 "كوب" السابق (الاسم الرمزي لحلف الناتو "غينفول"، SA-6)، بما في ذلك معهد تيخوميروف للأبحاث العلمية لتصميم الأجهزة (NIIP) بصفته المصمم الرئيسي، ومكتب نوفاتور للتصميم، المسؤول عن تطوير تسليح الصاروخ. [ 7 ] استُخدمت صواريخ أغات لتطوير قدرات التوجيه الراداري . [ 8 ] بالإضافة إلى النظام البري، كان من المقرر إنتاج نظام بحري للبحرية: 3S90 "أوراغان" ( بالروسية: "Ураган" ؛ إعصار )، والذي يحمل أيضًا تسميتي SA-N-7 و"غادفلاي". [ 9 ]

كوبكفادراتسوفيتي/روسييصدّر
كوب-إم1كوب-إم
كوب-إم 3
بوكأوراغانشتيل
بوك-إم1بوك-1 (كوب-إم4)
بوك-إم1-2عصابة عصابةبوك-إم1-2أ
بوك-إم2جبال الأورالبوك-إم2إيبوك-إم2إي كيهإيزشتيل
بوك-إم 3سميرششتيل-1

صُمم نظام صواريخ بوك ليتفوق على نظام كوب 2K12 في جميع الجوانب، وقد زار مصمموه، بمن فيهم كبير المصممين أرداليون راستوف ، مصر عام 1971 لمشاهدة نظام كوب أثناء التشغيل. [ 10 ] استخدم كل من نظامي كوب وبوك منصات إطلاق ذاتية الدفع طورها أرداليون راستوف. ونتيجةً لهذه الزيارة، توصل المطورون إلى استنتاج مفاده أن كل منصة إطلاق متنقلة من طراز بوك (TEL) يجب أن تحتوي على رادار تحكم نيران خاص بها، بدلاً من الاعتماد على رادار مركزي واحد للنظام بأكمله كما هو الحال في نظام كوب. [ 10 ] وقد أسفر هذا التحول من منصة إطلاق متنقلة (TEL) إلى منصة إطلاق متنقلة مزودة برادار (TELAR) عن نظام قادر على إطلاق النار على أهداف متعددة في اتجاهات متعددة في الوقت نفسه.

في عام 1974، قرر المطورون أنه على الرغم من أن نظام صواريخ بوك هو خليفة نظام صواريخ كوب، إلا أن كلا النظامين يمكنهما تحقيق بعض التوافق التشغيلي. وكانت نتيجة هذا القرار نظام 9K37-1 بوك-1. [ 7 ] وقد أدى التوافق التشغيلي بين منصة إطلاق بوك ومنصة إطلاق كوب إلى زيادة عدد قنوات التحكم في النيران والصواريخ المتاحة لكل نظام، بالإضافة إلى تسريع دخول مكونات نظام بوك إلى الخدمة. تم اعتماد بوك-1 في الخدمة عام 1978 بعد الانتهاء من التجارب الحكومية، بينما تم قبول نظام صواريخ بوك الكامل في الخدمة عام 1980 [ 10 ] بعد إجراء التجارب الحكومية بين عامي 1977 و1979. [ 7 ]

طُوِّرت النسخة البحرية من صاروخ 9K37 "بوك"، وهي 3S90 "أوراغان"، من قِبَل مكتب تصميم ألتاير تحت إشراف كبير المصممين جي إن فولجين. [ 11 ] استخدم صاروخ 3S90 نفس صاروخ 9M38 المستخدم في 9K37، مع استبدال منصة الإطلاق ورادارات التوجيه الخاصة بها بنسخ بحرية. بعد اختبار نظام 9S90 بين عامي 1974 و1976 على متن المدمرة بروفورني من فئة كاشين ، تم اعتماده للخدمة عام 1983 على متن مدمرات مشروع 956 من فئة سوفريميني . [ 11 ]

ما إن دخل نظام 9K37 "بوك" الخدمة حتى أذنت اللجنة المركزية للحزب الشيوعي السوفيتي بتطوير نسخة مُحدثة منه، والتي أصبحت فيما بعد 9K37M1 بوك-M1، ودخلت الخدمة عام 1983. [ 7 ] وقد حسّن التحديث أداء رادارات النظام، و"احتمالية إصابته"، ومقاومته للهجمات الإلكترونية المضادة . إضافةً إلى ذلك، تم تركيب نظام تصنيف رقمي للأهداف، يعتمد على التحليل الطيفي لإشارات الرادار المُرتدة. [ 10 ] ويختلف نظام الاستهداف هذا في طبيعته وغرضه عن نظام تعريف الصديق والعدو ( IFF ) .

نظام صواريخ أرض-جو بوك-إم1-2 (9A310M1-2 TELAR) في معرض ماكس الجوي 2005

بدأ تعديل آخر على منظومة صواريخ بوك في عام 1992، واستمر العمل عليه بين عامي 1994 و1997 لإنتاج صاروخ 9K37M1-2 بوك-M1-2، [ 7 ] الذي دخل الخدمة في عام 1998. [ 12 ] أدخل هذا التعديل صاروخًا جديدًا، هو 9M317، الذي يتميز بأداء حركي أعلى من سابقه 9M38، والذي كان لا يزال بالإمكان استخدامه مع بوك-M1-2. أدى هذا التشارك في نوع الصاروخ إلى الانتقال إلى تسمية GRAU مختلفة ، وهي 9K317، والتي استُخدمت بشكل مستقل لجميع الأنظمة اللاحقة. كما حُفظ اسم سلسلة 9K37 السابقة للمنظومة، وكذلك اسم "بوك". سمح الصاروخ الجديد، بالإضافة إلى مجموعة متنوعة من التعديلات الأخرى، للمنظومة بإسقاط الصواريخ الباليستية والأهداف السطحية، فضلاً عن توسيع "نطاق الأداء والاشتباك" (منطقة الخطر للهجوم المحتمل) لأهداف أكثر تقليدية مثل الطائرات والمروحيات. [ 7 ] كما حصل نظام 9K37M1-2 بوك-M1-2 على اسم تعريف جديد من حلف الناتو يميزه عن الأجيال السابقة من نظام بوك؛ وهو SA-17 غريزلي. يُطلق على النسخة التصديرية من نظام 9K37M1-2 اسم "أورال" ( بالروسية: "Урал" )؛ وقد طُبّق هذا الاسم أيضًا على نظام M2، على الأقل على النسخ التصديرية المبكرة المقطورة. [ 13 ]

شهد إدخال نظام 9K37M1-2 للقوات البرية ظهور نسخة بحرية جديدة: "إيز"، التي تحمل اسم تعريف الناتو SA-N-7B "غريزلي" (صاروخ 9M317). وقد صُدِّرت نسخة أخرى تحت اسم "شتيل" وتحمل اسم تعريف الناتو SA-N-7C "غولوم" (صاروخ 9M317E)، وفقًا لكتالوج جينز . [ 9 ] يشتمل نظام 9K317 على صاروخ 9M317 ليحل محل صاروخ 9M38 المستخدم في النظام السابق. وكُشف النقاب عن تطوير إضافي للنظام كمفهوم في معرض يورونافال 2004، وهو نسخة إطلاق عمودي من صاروخ 9M317، تحمل اسم 9M317ME، ومن المتوقع تصديرها تحت اسم "شتيل-1". وذكرت مجلة جينز أيضاً أن اسمها في القوات الروسية سيكون 3S90M ("سميرتش") ( بالروسية: "Смерч" ، وتعني بالإنجليزية " إعصار "). [ 11 ] [ 14 ] [ 15 ]

استند تحديث نظام بوك-إم1-2 -المبني على نظام تطويري سابق أكثر تطوراً يُعرف باسم 9K317 "بوك-إم2" [ 7 ] - إلى صواريخ جديدة ورادار تحكم نيران من الجيل الثالث بتقنية المصفوفة الطورية، مما يسمح باستهداف ما يصل إلى أربعة أهداف مع تتبع 24 هدفاً إضافياً. ويُقال إن نظام الرادار الجديد المزود برادار تحكم نيران مثبت على ذراع قابلة للتمديد بطول 24 متراً، مكّن من استهداف الطائرات منخفضة الارتفاع بدقة أكبر. [ 16 ] توقف تطوير هذا الجيل من أنظمة صواريخ بوك بسبب الظروف الاقتصادية السيئة التي أعقبت انهيار الاتحاد السوفيتي. وعُرض النظام كعرض ثابت في معرض ماكس الجوي عام 2007 .

في أكتوبر/تشرين الأول 2007، أعلن الجنرال الروسي نيكولاي فرولوف ، قائد الدفاع الجوي للقوات البرية الروسية ، أن الجيش سيتسلم منظومة بوك-إم3 الجديدة كلياً لتحل محل بوك-إم1. وأوضح أن بوك-إم3 ستتميز بمكونات إلكترونية متطورة وستدخل الخدمة في عام 2009. وستحتوي منظومة بوك-إم3 تيلار المطورة على هيكل مجنزر بسبع بكرات وستة صواريخ في أنابيب الإطلاق. [ 17 ]

وصف

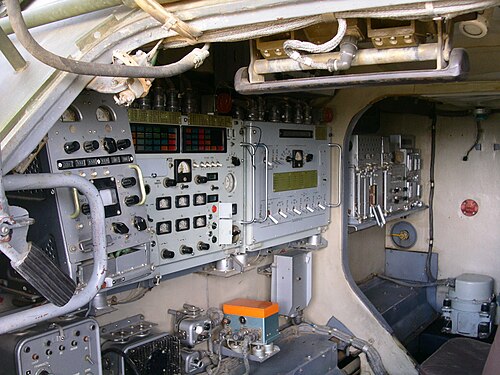

داخل نظام صواريخ أرض-جو بوك-إم1

تتألف كتيبة بوك القياسية من مركبة قيادة، ومركبة رادار لتحديد الأهداف ، وست مركبات نقل وإطلاق رادارات، وثلاث مركبات نقل وإطلاق صواريخ. أما بطارية صواريخ بوك فتتألف من مركبتي نقل وإطلاق رادارات ومركبة نقل وإطلاق صواريخ.

داخل نظام صواريخ أرض-جو من طراز بوك-إم1-2

يستخدم نظام بوك-إم1-2 تيلار هيكل جي إم-569 الذي صممته وأنتجته شركة إم إم زد ( ميتيشي ). [ 18 ] يتكون الهيكل العلوي لنظام تيلار من برج يحتوي على رادار التحكم في النيران في المقدمة وقاذفة مزودة بأربعة صواريخ جاهزة للإطلاق في الأعلى. يُشغّل كل نظام تيلار طاقم مكون من أربعة أفراد، وهو مُجهز بحماية من الأسلحة الكيميائية والبيولوجية والإشعاعية والنووية . يمكنه توجيه ما يصل إلى ثلاثة صواريخ نحو هدف واحد. في حين أن نظام بوك المبكر كان مزودًا بنظام تتبع راداري نهاري 9Sh38 (مشابه للنظام المستخدم في أنظمة صواريخ كوب وتور وأوسا )، فإن تصميمه الحالي قابل للتجهيز بنظام تتبع بصري مُدمج مع كاميرا حرارية وجهاز تحديد مدى ليزري للتتبع السلبي للهدف. كما يمكن لنظام 9K37 استخدام نفس رادار الموجة المستمرة 1S91 Straight Flush بقدرة 25 كيلوواط في نطاقي G / H المستخدم في نظام 3M9 "كوب".

يستخدم رادار 9S35 الخاص بنظام Buk TELAR الأصلي مسحًا ميكانيكيًا لعكس هوائي كاسجرين ، بينما استخدم تصميم Buk-M2 TELAR نظام PESA ، وذلك لتتبع وتوجيه الصواريخ.

نظام صواريخ أرض-جو بوك-إم1-2 ورادار تحديد الأهداف ذو الذراع الأنبوبية 9S18M1-1 في معرض ماكس الجوي لعام 2005

يستخدم نظام 9K37 رادار تحديد الأهداف 9S18 "الذراع الأنبوبي" أو 9S18M1 (المعروف لدى الناتو باسم "انجراف الثلج") ( بالروسية: СОЦ 9C18 "Купол" ؛ قبة ) بالاشتراك مع رادار التتبع والاشتباك 9S35 أو 9S35M1 (الناتو: "قبة النار") من النطاقين H / I ، والمثبت على كل نظام إطلاق. يتميز رادار تحديد الأهداف 9S18M1 بمدى كشف أقصى يبلغ 85 كم (53 ميلاً) ، ويمكنه رصد طائرة تحلق على ارتفاع 100 متر (330 قدمًا) من مسافة 35 كم (22 ميلاً)، وحتى أهداف تحلق على ارتفاعات أقل على مسافات تتراوح بين 10 و20 كم (6.2 و12.4 ميلاً) .

وحدة التحكم الخاصة بجهاز TELAR المُطوّر من طراز Buk-M2E

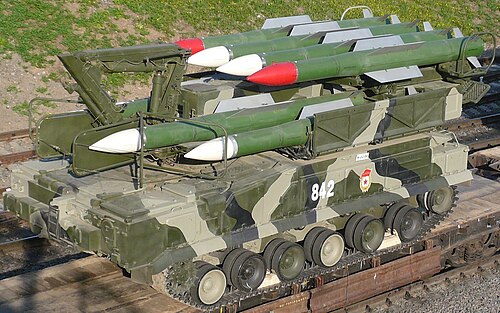

تشبه مركبة إعادة تحميل صواريخ TEL لبطارية بوك مركبة TELAR، ولكنها مزودة برافعة لتحميل الصواريخ بدلاً من الرادار. وهي قادرة على إطلاق الصواريخ مباشرةً، ولكنها تتطلب تعاون مركبة TELAR مزودة بنظام 9S35 لتوجيه الصواريخ. تستطيع مركبة إعادة التحميل نقل صواريخها إلى مركبة TELAR في غضون 13 دقيقة تقريبًا، ويمكنها إعادة تحميل نفسها من المخازن في غضون 15 دقيقة تقريبًا.

كما تميز نظام بوك-إم2 بمركبة جديدة تشبه مركبة تيلار، ولكنها مزودة برادار مثبت على رافعة تلسكوبية وبدون صواريخ، وتُسمى رادار تحديد الأهداف (TAR) 9S36. ويمكن استخدام هذه المركبة مع مركبتين من طراز تيلار 9A316 لمهاجمة ما يصل إلى أربعة أهداف، مع توجيه الصواريخ في المناطق الحرجية أو الجبلية.

عُرض جهاز المحاكاة المتنقل SAM Buk-M2E في معرض MAKS-2013. وهو عبارة عن جهاز محاكاة إطلاق نار ذاتي الحركة JMA 9A317ET SAM "Buk-M2E"، مُصمم لتدريب وتقييم طاقم القتال في بيئة الحرب على اكتشاف الأهداف، والسيطرة عليها، وتثبيتها ("الحفاظ عليها")، وتدميرها. ويقوم نظام معلومات حاسوبي بتسجيل جميع إجراءات الطاقم في "صندوق أسود" لتمكين التقييم الموضوعي لتناسق إجراءات الطاقم ونتائجها. [ 19 ]

تستخدم جميع مركبات منظومة صواريخ بوك-إم1 (بوك-إم1-2) حاسوب أرجون-15A ، وكذلك رادار زاسلون (أول حاسوب رقمي محمول جواً من صنع سوفيتي، صممه عام 1972 معهد أبحاث هندسة الحاسوب السوفيتي (NICEVT، المعروف حالياً باسم NII Argon ). يُنتج هذا الحاسوب في مصنع بمدينة كيشيناو كان يُسمى في الأصل "50 عاماً على تأسيس الاتحاد السوفيتي"). [ 20 ] [ 21 ] أما مركبات منظومة صواريخ بوك-إم2 (بوك-إم2إي) فتستخدم نسخة مطورة قليلاً من معالج أرجون-A15K. يُستخدم هذا المعالج أيضاً في أنظمة عسكرية أخرى مثل أنظمة الدفاع المضادة للغواصات كورشون وسوفا ، والرادارات المحمولة جواً لطائرات ميغ-31 وميغ -33 ، وأنظمة الصواريخ التكتيكية المتنقلة توتشكا وأوكا وفولغا . حالياً، تُجرى عمليات تحديث لأنظمة أرجون باستخدام معالجات سلسلة باجيت من قِبل المعهد الوطني لأبحاث هندسة الحاسوب (NIIP) .

المواصفات الأساسية لنظام الصواريخ

  • الاستحواذ على الهدف (بواسطة TAR 9S18M1، 9S18M1-1)
    • المدى: 140 كيلومترًا (87 ميلًا)
    • الارتفاع: 60-25000 متر (200-82020 قدم)
  • مجموعات إطلاق النار في كتيبة واحدة: حتى 6 (مع مركز قيادة واحد)
  • مجموعات إطلاق النار العاملة في قطاع
    • 90 درجة في السمت، و0-7 درجات و7-14 درجة في الارتفاع
    • 45 درجة في السمت، 14-52 درجة في الارتفاع
  • ارتفاع رفع سارية الرادار (لـ TAR 9S36): 21 مترًا (69 قدمًا)
  • إعادة تعبئة 4 صواريخ بواسطة منصة الإطلاق من نفسها: حوالي 15 دقيقة
  • مدة الاستعداد للقتال: لا تزيد عن 5 دقائق
  • احتمالية القتل (بصاروخ واحد): 90-95%
  • منطقة الاشتباك المستهدفة
    • الطائرات
      • الارتفاع: 15-25000 متر (49-82021 قدم)
      • المدى: 3-42 كيلومترًا (2-26 ميلًا)
    • صواريخ باليستية تكتيكية
      • الارتفاع: 2-16 كيلومترًا (6600-52500 قدمًا)
      • المدى: 3-20 كيلومترًا (1.9-12.4 ميلًا)
    • الأهداف البحرية: حتى 25 كيلومتراً (16 ميلاً)
    • الأهداف البرية: حتى 15 كيلومتراً (9.3 ميل)

يُقدّر أن النظام يتمتع باحتمالية تتراوح بين 70% و93% لتدمير طائرة مستهدفة لكل صاروخ يُطلق (أكثر من 85% من صواريخ توماهوك في سوريا). وفي عام 1992، أثبت النظام قدرته على اعتراض صواريخ سكود ومدفعية الصواريخ الثقيلة .

عملية

نظام بوك هو نظام صواريخ أرض-جو متنقل وموجه بالرادار، يتألف من أربعة مكونات رئيسية: رادارات الاستحواذ والتوجيه، ووحدة قيادة، وقاذفات صواريخ، ووحدة لوجستية، مثبتة جميعها على مركبات مجنزرة. يتيح هذا التصميم للنظام التنقل مع القوات العسكرية الأخرى وإعادة التموضع، مما يجعله هدفًا أكثر صعوبة في الرصد من نظام صواريخ أرض-جو ثابت.

  • يسمح مكون رادار الاستحواذ (تختلف قدرات العديد من المتغيرات) للنظام بتحديد وتتبع واستهداف الأهداف المختارة.
  • يهدف مكون القيادة إلى التمييز بين الطائرات العسكرية "الصديقة" والأعداء ( نظام تحديد هوية الصديق والعدو )، وتحديد أولويات الأهداف المتعددة، وتمرير معلومات استهداف الرادار إلى منصات إطلاق الصواريخ.
  • يمكن لمكون إطلاق الصواريخ أن يحمل مجموعة متنوعة من الصواريخ (كما هو موضح أدناه) وقد يكون قادراً على الاشتباك مع أكثر من هدف واحد في وقت واحد.
  • يتولى قسم الإمداد اللوجستي حمل صواريخ إضافية (لإعادة التعبئة) ويوفر إمدادات وقطع غيار أخرى للنظام وللمشغلين.

بشكل عام، يحدد النظام الأهداف المحتملة (الرادار)، ويختار هدفًا محددًا (القيادة)، ويطلق صاروخًا (القاذفة) نحو الهدف، ويعيد تزويد النظام بالإمدادات (الإمداد اللوجستي). تتطلب الصواريخ تثبيتًا راداريًا لتوجيهها مبدئيًا نحو الهدف، إلى أن يتولى نظام الرادار الموجود على متن الصاروخ مهمة إجراء التصحيحات النهائية للمسار. يحدد صمام تقاربي مثبت على متن الصاروخ لحظة انفجاره، مما يُحدث نمطًا متوسعًا من شظايا مكونات الصاروخ ورأسه الحربي لاعتراض الهدف وتدميره. يُحسّن الصمام التقاربي من احتمالية إصابة الهدف نظرًا لسرعة اقتراب الصاروخ من الهدف، والتي قد تتجاوز 3000 كم/ساعة (1900 ميل/ساعة) (أو أكثر من 900 م/ث (3000 قدم/ث) ).

بدلاً من ذلك، قد يتمكن نظام التحكم من تفجير الصاروخ عن بُعد، أو قد يتسبب الصمام التلامسي الموجود على متن الصاروخ في تفجير الرأس الحربي. يستطيع الرادار الأكثر كفاءة، بافتراض وجود خط رؤية مباشر (أي عدم وجود عوائق بين الرادار والهدف)، تتبع الأهداف (بحسب حجمها) على ارتفاع منخفض يصل إلى 30 مترًا (98 قدمًا) وعلى مسافة تصل إلى 140 كيلومترًا (87 ميلًا) . أما الصاروخ الأكثر كفاءة، فيمكنه إصابة أهداف على مسافة تصل إلى 50 كيلومترًا (31 ميلًا) وعلى ارتفاع يزيد عن 24000 متر (79000 قدم) . منذ إطلاق نظام بوك في سبعينيات القرن الماضي، تطورت قدرات مكوناته، مما أدى إلى ظهور تسميات وألقاب مختلفة لأنواع هذه المكونات. كما تم تكييف نظام بوك للاستخدام على السفن الحربية.

التكامل مع مراكز القيادة العليا

تتألف مراكز القيادة الأساسية لمنظومة صواريخ بوك من المركبات 9С510 (9K317 بوك-إم2)، و9S470M1-2 (9K37M1-2 بوك-إم1-2)، و9S470 (بوك-إم1)، والتي تُنظم منظومة بوك في بطارية. وهي قادرة على الربط مع مراكز قيادة عليا متعددة. وكخيار إضافي، وباستخدام مركز قيادة عليا، يمكن التحكم بمنظومة صواريخ بوك بواسطة نظام مركز قيادة عليا 9S52 بوليانا-دي4 ، ودمجها مع منظومة إس-300 في/ إس-300 في إم لتشكيل لواء دفاع جوي. [ 22 ] [ 23 ] كما يمكن التحكم به بواسطة نظام قيادة مركزي 73N6ME "بايكال-1ME" مع 1-4 وحدات من نظام PPRU-M1 (PPRU-M1-2)، ودمجه مع نظام SA-19 ​​"غريسون" ( 2K22 تونغوسكا ) (6-24 وحدة إجمالاً) لتشكيل لواء دفاع جوي، بالإضافة إلى أنظمة SA-10/20 وSA-5 غامون وSA-2 غايدلاين وSA-3 غوا والقوات الجوية. [ 24 ] [ 25 ] وباستخدام مركز القيادة المتنقل رانجير أو رانجير-M ( تسميات GRAU: 9S737، 9S737М)، يتيح نظام صواريخ بوك إنشاء مجموعات مختلطة من قوات الدفاع الجوي، بما في ذلك تور ، وتونغوسكا ، وستريلا-10 ، وإيغلا . [ 26 ] "سينيز" [ 27 ] هو مركز قيادة اختياري آخر لدمج الأنظمة بحرية. فبالإضافة إلى دمج إمكانياتها، يمكن لكل نظام دفاع جوي، بمساعدة "سينيز" [ 28 ] [ 29 ] [ 30 ]، أن يصبح جزءًا من نظام دفاع جوي آخر (معلومات الصواريخ/الرادار/الاستهداف). يعمل النظام تلقائيًا. [ 31 ] ولكن لتحقيق جميع وظائفه بالكامل، يحتاج نظام التحكم "سينيز" إلى أنظمة مراقبة أخرى للدفاع الجوي والقوات الجوية. وإلا، سيعمل نظام "سينيز" كمركز قيادة، ولكن ليس ضمن إطار عمل حر.

3S90 "Uragan" / M-22، أو للتصدير "Shtil"

9M317M صواريخ أرض-جو من خلايا نظام الإطلاق العمودي 3S90M على متن الفرقاطة الروسية أدميرال إيسن .
قاذفة الصواريخ 3S90E "شتيل" (نسخة تصديرية من قاذفة M-22 أوراجان ) أحادية الذراع مثبتة على حاملة الطائرات INS Talwar (F40) . كما تتوفر نسخة "شتيل" التي تُطلق بواسطة نظام الإطلاق العمودي (VLS).

نظام 3S90 "أوراغان" ( بالروسية: Ураган ، وتعني الإعصار ) هو النسخة البحرية من نظام 9K37 "بوك"، ويُعرف لدى حلف الناتو باسم "غادفلاي" ولدى وزارة الدفاع الأمريكية بالرمز SA-N-7، كما يُعرف أيضًا بالرمز M-22. النسخة التصديرية من هذا النظام تُعرف باسم "شتيل" ( بالروسية: Штиль ، وتعني الساكن ). تُستخدم صواريخ 9М38، المستخدمة في نظام 9K37 "بوك"، أيضًا في نظام 3S90 "أوراغان". يختلف نظام الإطلاق، حيث تُحمّل الصواريخ عموديًا على منصة إطلاق أحادية الذراع قابلة للتوجيه، ويتم إعادة تعبئة هذه المنصة من مخزن ذخيرة أسفل سطح السفينة بسعة 24 طلقة، وتستغرق عملية التحميل 12 ثانية. [ 11 ] تستخدم سفينة أوراغان رادار MR-750 Top Steer ذو النطاقين D / E لتحديد الأهداف (وهو نظير بحري للرادار 9S18 أو 9S18M1)، ويبلغ مداه الأقصى للكشف 300 كيلومتر (190 ميلًا) حسب الطراز. أما الرادار الذي يؤدي دور الرادار 9S35 فهو رادار 3R90 Front Dome ذو النطاقين H / I للتتبع والاشتباك، ويبلغ مداه الأقصى 30 كيلومترًا (19 ميلًا) . ويبلغ مدى النسخة "E" (الممتدة) من 50 إلى 70 كيلومترًا.

خضعت سفينة أوراجان لتجارب من عام 1974 على متن المدمرة بروفورني من المشروع 61، قبل إدخالها على متن فئة سوفريميني من المشروع 956، حيث تم تشغيل أول سفينة من هذه الفئة في عام 1980. وتم اعتماد أوراجان رسميًا للخدمة في عام 1983. [ 32 ]

3S90 "Ezh"

النسخة المُحدثة من صاروخ 3S90 هي 9K37M1-2 (أو 9K317E) "Ezh"، والتي تحمل اسم تعريف الناتو "Grizzly" أو SA-N-12، واسم التصدير "Shtil". وهي تستخدم صاروخ 9M317 الجديد.

في عام 1997، وقعت الهند عقدًا لشراء ثلاث فرقاطات من مشروع 1135.6 مع شركة "شتيل". لاحقًا، عندما تم اتخاذ قرار بتحديثها بحزمة جديدة من المعدات والصواريخ، تم تغيير اسمها إلى "شتيل-1".

3S90M، أو للتصدير "Shtil-1"

نظام صواريخ 3S90M SA، إصدار VLS (رسم توضيحي)

في عام 2004، قدم مصنع دولغوبرودني العلمي والإنتاجي أول نموذج تجريبي للصاروخ الجديد 9M317M (التصدير 9M317ME) لنظام الصواريخ البحرية المطور 3S90M / "Shtil-1" (بالاشتراك مع "Altair" )، المصمم أساسًا للاستخدام على السفن الحربية.

يحتوي النظام على نوعين من منصات الإطلاق: منصة إطلاق أحادية السكة ونظام إطلاق عمودي. في منصة الإطلاق أحادية السكة، تتكون كل منصة من 24 صاروخًا، ويمكن استخدام 4 منصات كحد أقصى معًا. أما في نظام الإطلاق العمودي، فتتكون كل منصة من 12 صاروخًا، ويمكن استخدام 12 منصة كحد أقصى معًا. [ 33 ] يمكن ترقية الأنظمة القديمة أوراغان وإيز وشتيل إلى شتيل-1 عن طريق استبدال وحدة الإطلاق داخل السفينة. ويبلغ مداها 32  كيلومترًا لمنصة الإطلاق أحادية السكة، و50  كيلومترًا لمنصة الإطلاق العمودية.

يتراوح زمن الاستجابة بين 10 و19 ثانية لمنصة الإطلاق أحادية السكة، وبين 5 و10 ثوانٍ لنظام الإطلاق العمودي، وتوجد اختلافات عديدة في خصائص الصواريخ بين نوعي منصات الإطلاق. [ 33 ] [ 34 ] والفاصل الزمني بين عمليات الإطلاق أقل من ثانيتين. يُستخدم هذا النظام للحماية من الزوارق والمروحيات والطائرات والصواريخ المضادة للسفن. [ 35 ]

تم تركيب أنظمة شتيل-1 الأولى في السفن المصدرة إلى الهند والصين، وتحديداً فرقاطات فئة تالوار ومدمرات من النوع 052B . [ 36 ] [ 37 ] [ 38 ]

وهي أيضاً في خدمة البحرية الروسية ، وتحديداً فرقاطات فئة الأدميرال غريغوروفيتش .

التاريخ التشغيلي

الخدمة القتالية

استخدمت القوات المسلحة الروسية طائرة بوك-إم1 لاستهداف أهداف جوية بالقرب من جنوب دونيتسك خلال الحرب الروسية الأوكرانية

جورجيا

  • خلال حرب أبخازيا (1992-1993) ، حظيت القوات الانفصالية الأبخازية بدعم القوات الروسية في قتالها ضد الحكومة الجورجية. في 10 يناير 1993، أسقطت طائرة حربية من طراز "بوك" تابعة لأبخازيا من طراز " إيرو إل-39" بنيران صديقة. [ 39 ] وقُتل الطيار، أوليغ تشانبا، قائد القوات الجوية الانفصالية الأبخازية، خلال الحادث. [ 39 ]
  • زعمت السلطات الأبخازية أنه تم استخدام نظام الدفاع الجوي بوك لإسقاط أربع طائرات مسيرة جورجية في بداية مايو 2008. [ 40 ]
  • أشارت التقارير الأولية حول نجاح منظومة صواريخ بوك الجورجية إلى أن هذه المنظومة كانت مسؤولة عن إسقاط أربع طائرات روسية - ثلاث طائرات دعم جوي قريب من طراز سوخوي سو-25 وقاذفة استراتيجية من طراز توبوليف تو-22 إم - خلال حرب أوسيتيا الجنوبية عام 2008. [ 41 ] وصرح مسؤولون أمريكيون بأن منظومة بوك-1 إم الجورجية كانت السبب الرئيسي في سقوط طائرات تو-22 إم، وساهمت في خسارة طائرات سو-25 الثلاث. [ 42 ] ووفقًا لبعض المحللين، كانت خسارة أربع طائرات مفاجئة وخسارة فادحة لروسيا نظرًا لصغر حجم الجيش الجورجي. [ 43 ] [ 44 ] كما أشار البعض إلى أن أنظمة الحرب الإلكترونية الروسية لم تتمكن على ما يبدو من التشويش على صواريخ أرض-جو المعادية وقمعها خلال النزاع، وأن روسيا، على نحو مثير للدهشة، لم تتمكن من ابتكار تدابير مضادة فعالة ضد منظومات الصواريخ التي صممتها. [ 41 ] اشترت جورجيا هذه المنظومات الصاروخية من أوكرانيا؛ وقد أُجري تحقيق لتحديد ما إذا كانت عملية الشراء غير قانونية. [ 45 ] وفقًا لتقرير الدفاع الصادر عن موسكو، تم إسقاط ست طائرات وليس أربعًا (تؤكد جورجيا على العدد الأكبر)، لكن روسيا تزعم أن طائرات سو-25 الثلاث أُسقطت بنيران صديقة، مما يسلط الضوء على مشكلة خطيرة في تنسيق القوات الجوية الروسية وقواتها البرية خلال تلك الحرب. [ 46 ]

الحرب الروسية الأوكرانية

  • استُخدم هذا النظام لإسقاط طائرة بوينغ 777-200ER التابعة للخطوط الجوية الماليزية، الرحلة 17، من مسافة 20 كيلومترًا، في 17 يوليو/تموز 2014، شرق أوكرانيا، ما أسفر عن مقتل 298 شخصًا. [ 47 ] [ 48 ] [ 49 ] : 142-147. وشملت الأدلة شظايا صاروخية عُثر عليها في الموقع، بما في ذلك أجزاء من الرأس الحربي عالقة في الحطام، بالإضافة إلى أجزاء غير متفجرة من الصاروخ تحمل بقايا أرقام تسلسلية. [ 50 ] كما تم استخراج شظايا صاروخية من جثث طاقم الطائرة. [ 51 ]
  • في 7 أغسطس 2014، أسقطت القوات الانفصالية الموالية لروسيا طائرة ميغ-29 تابعة لسلاح الجو الأوكراني من طراز ميكويان بصاروخ أرض-جو من طراز بوك بالقرب من بلدة يناكييفو . وتمكن الطيار من القفز بالمظلة. [ 52 ]

الشرق الأوسط

  • في 14 أبريل/نيسان 2018، أطلقت القوات الأمريكية والبريطانية والفرنسية وابلاً من 105 صواريخ جو-أرض وصواريخ كروز استهدفت ثمانية مواقع في سوريا. وذكرت وزارة الدفاع الروسية أن 29 صاروخاً من طراز بوك-إم2إي أُطلقت رداً على ذلك، دمرت 24 صاروخاً قادماً. [ 53 ] وأفاد المرصد السوري لحقوق الإنسان ، الذي تستشهد به العديد من وسائل الإعلام المستقلة، أن قوات الدفاع الجوي السورية اعترضت وأسقطت ما لا يقل عن 65 صاروخاً. [ 54 ] [ 55 ] بينما صرحت وزارة الدفاع الأمريكية بأنه لم يتم إسقاط أي صواريخ. [ 56 ]
  • في 19 يوليو/تموز 2021، ووفقًا لفاديم كوليت، نائب رئيس المركز الروسي للمصالحة بين الأطراف المتنازعة في سوريا، دخلت أربع مقاتلات إسرائيلية من طراز إف-16 المجال الجوي السوري عبر منطقة التنف الخاضعة للسيطرة الأمريكية، وأطلقت ثمانية صواريخ موجهة على منطقة جنوب شرق حلب . وأضاف أن منظومتي الدفاع الجوي السوري، بانتسير-إس وبوك-إم2 روسيتي الصنع، أسقطتا سبعة صواريخ . [ 57 ] وتشير التقارير إلى أن منظومتي بوك-إم2إي واصلتا عمليات الاعتراض حتى مطلع سبتمبر/أيلول. [ 58 ]

الحرب الروسية الأوكرانية (2022–حتى الآن)

قاذفة صواريخ بوك-إم1 أوكرانية معدلة لاستخدام صواريخ سي سبارو
  • أثبتت أنظمة صواريخ بوك وإس -300 الأوكرانية، التي تعود إلى الحقبة السوفيتية، فعاليتها في المدى المتوسط ​​والبعيد، مما أجبر الطائرات الروسية على التحليق على ارتفاعات منخفضة وجعلها في مرمى أنظمة الدفاع الجوي المحمولة على الكتف وأنظمة الصواريخ قصيرة المدى. [ 59 ]
  • تقوم أوكرانيا بتكييف بعض أنظمة/قاذفات صواريخ بوك لديها لاستقبال صواريخ سي سبارو . [ 60 ] وكانت شركة Wojskowe Zakłady Uzbrojenia SA البولندية قد عرضت سابقًا دمج صاروخ سي سبارو في قاذفات كوب لعملاء التصدير، مما يُظهر جدوى دمج صواريخ الناتو القياسية مع المنصات السوفيتية. [ 61 ] يُعد كل من صاروخ بوك 9M38 وصاروخ سي سبارو من الصواريخ الموجهة بالرادار شبه النشط . ومع ذلك، فإن مدى صاروخ سي سبارو أقصر من مدى صاروخ 9M38. يوجد فائض من هذه الصواريخ في المخزونات الأمريكية. ولا يزال إنتاج نسخة RIM-162 من صاروخ سي سبارو مستمرًا. وصرح قائد أوكراني لبطارية بوك لبي بي سي بأن نظامه هو "الهدف الأول" للروس، إلا أن نقص قطع الغيار أكثر خطورة من نقص الصواريخ، على الرغم من أن مركبته كانت تحمل صاروخين فقط بدلًا من أربعة. [ 62 ] [ 63 ] [ 64 ]
  • في 27 فبراير 2022، دمرت طائرة مسيرة أوكرانية من طراز TB2 بيرقدار ناقلة صواريخ ورادار TELAR ومنصة إطلاق TEL أخرى لنظام صواريخ أرض-جو روسي من طراز Buk-M1-2 بالقرب من مالين، شمال غرب كييف. [ 65 ]
  • في 23 فبراير 2024، أعلنت هيئة الأركان العامة للقوات المسلحة الأوكرانية تدمير منظومتين صاروخيتين روسيتين للدفاع الجوي من طراز بوك-إم3. [ 66 ] [ 67 ]
  • في 11 مايو 2024، دمرت طائرة روسية مسيرة منظومة صواريخ بوك-إم1 أوكرانية. ويبدو أن منظومة بوك-إم1 كانت مزودة بصواريخ ريم-7 سي سبارو أمريكية الصنع ، بدلاً من صواريخ 9إم38 الأصلية. [ 68 ]
  • في 11 يونيو 2024، أصابت طائرة مسيرة من طراز "سويتش بليد "، يُعتقد أنها من طراز -600 أو طراز مُحسّن، منصة إطلاق صواريخ "بوك" روسية في ساراباش (كوموناريفكا سابقًا)، دونيتسك. وقد قطعت الطائرة المسيرة مسافة تزيد عن 30 كيلومترًا (19 ميلًا) . [ 69 ]
  • في 30 ديسمبر 2024، زعمت قوات الأنظمة غير المأهولة أنها دمرت صاروخًا روسيًا من طراز "بوك-إم1-2" في زابوروجيا. [ 70 ]
  • في 7 أبريل 2025، دمرت طائرات مسيرة أوكرانية تابعة لقوات الأنظمة غير المأهولة التابعة للقوات المسلحة الأوكرانية 3 منصات إطلاق صواريخ بوك في كورسك على مدار 12 ساعة، منها منصة بوك-إم2 ومنصة بوك-إم3. [ 71 ]
  • في 7 أكتوبر/تشرين الأول 2025، أنزلت القوات الأوكرانية طائرة مسيّرة على متن صاروخ بوك-إم2 أو بوك-إم3، وحلّقت الطائرة المسيّرة حاملةً منظومة الصواريخ لمسافة 15 كيلومترًا تقريبًا قبل أن يلاحظها الطاقم. قاموا بتصويرها بهواتفهم، وحاول أحد أفراد الطاقم تعطيل الصاروخ بعصا قبل أن يتفرق الطاقم وتنفجر الطائرة المسيّرة. وأصابت ضربات لاحقة مركبات أخرى قريبة. [ 72 ]
  • في 10 أكتوبر 2025، زعمت روسيا أنها أسقطت أول صاروخين من طراز فلامنغو ، أحدهما باستخدام قاذفة صواريخ بوك. وقد تم تقديم صور، وزُعم أن الصاروخ كان يسير على مسافة 100 متر وبسرعة "تقارب 600 كيلومتر في الساعة". [ 73 ]
  • اعتبارًا من نوفمبر 2025، كانت أطقم صواريخ بوك الروسية تعمل بصاروخ واحد أو اثنين فقط بسبب النقص. [ 74 ]
  • اعتبارًا من أواخر مارس 2026، ووفقًا لقوات الأنظمة غير المأهولة الأوكرانية (أوكرانيا) ، فإن تدمير منصات إطلاق صواريخ بوك، بواسطة غارات الطائرات المسيرة الأوكرانية، يعني أن روسيا تقوم بنشر منصات إطلاق صواريخ كوب لتغطية خسائر منصات إطلاق صواريخ بوك في "بعض المناطق". [ 75 ]

تدخل الولايات المتحدة في فنزويلا عام 2026

في 3 يناير 2026، ظهرت لقطات مصورة تُظهر طائرة بوك-إم2إي فنزويلية مدمرة في قاعدة الجنرال فرانسيسكو دي ميراندا الجوية في كاراكاس بعد غارات أمريكية. [ 76 ]

الصواريخ

صاروخ 9M38 و9M38M1

يستخدم صاروخ 9M38 تصميمًا أحادي المرحلة على شكل حرف X بدون أي أجزاء قابلة للفصل؛ ويشبه تصميمه الخارجي سلسلة صواريخ أرض-جو الأمريكية من طراز تارتار وستاندرد . كان لا بد من أن يتوافق التصميم مع قيود الأبعاد البحرية الصارمة، مما سمح بتكييف الصاروخ مع نظام M-22 للدفاع الجوي في البحرية السوفيتية . يبلغ طول كل صاروخ 5550 ملم (219 بوصة) ، ويزن 690 كجم (1520 رطلاً) ، ويحمل رأسًا حربيًا كبيرًا نسبيًا يزن 70 كجم (150 رطلاً) يتم تفجيره بواسطة صمام تقارب راداري . في الحجرة الأمامية للصاروخ، يوجد رأس رادار توجيه شبه نشط (9E50، بالروسية: 9Э50، 9Э50М1 )، ومعدات الطيار الآلي، ومصدر الطاقة، والرأس الحربي. كانت طريقة التوجيه المختارة هي الملاحة النسبية . بعض عناصر الصاروخ كانت متوافقة مع صاروخ 3M9 الخاص بطائرة كوب. فعلى سبيل المثال، يبلغ قطر حجرة المقدمة 330 مليمترًا (13 بوصة) ، وهو أقل من قطر حجرة المؤخرة. تحتوي قنبلة 9M38M1 على حوالي 8000 شظية في رأسها الحربي، ربعها على شكل فراشة.

صاروخ أرض-جو من طراز 9M317 على منصة الإطلاق الرباعية بوك-إم2.
صاروخ بوك إم 1 المبكر معروض للبيع.

يستخدم صاروخ أرض-جو 9M38 محركًا صاروخيًا يعمل بالوقود الصلب ثنائي الوضع ، بزمن احتراق إجمالي يبلغ حوالي 15 ثانية؛ وغرفة الاحتراق مُدعّمة بالمعدن. ولتقليل تشتت مركز الصاروخ أثناء الطيران، تقع غرفة الاحتراق بالقرب من مركزه، وتتضمن أنبوب غاز أطول. يتميز صاروخ 9M38 بجاهزيته للخدمة دون الحاجة إلى فحص لمدة لا تقل عن 10 سنوات. يُسلّم الصاروخ إلى الجيش في حاوية النقل 9Ya266 (9Я266).

صاروخ 9M317

طُوّر صاروخ 9M317 كصاروخ مشترك لقوات الدفاع الجوي التابعة للقوات البرية الروسية (باستخدام صاروخ بوك-إم1-2 )، وكذلك لقوات الدفاع الجوي البحرية التابعة للبحرية الروسية ( إيز ). ويشبه تصميمه الخارجي تصميم صاروخ فيمبل آر-37 جو-جو.

يمكن استخدام نظام 9M317 الموحد متعدد الوظائف (الاسم التصديري 9M317E) لاستهداف الأهداف الديناميكية الهوائية، والباليستية، والأهداف فوق الماء، والأهداف ذات التباين اللاسلكي، من البر والبحر. تشمل أمثلة الأهداف الصواريخ الباليستية التكتيكية، وصواريخ كروز الاستراتيجية ، والصواريخ المضادة للسفن ، والطائرات والمروحيات التكتيكية والاستراتيجية والعسكرية. صُمم هذا النظام من قبل شركة دولغوبرودني للإنتاج العلمي (DNPP). تبلغ أقصى سرعة للهدف القابل للاستهداف 3.49 ماخ [ 77 ] ، ويمكنه تحمل تسارع زائد يصل إلى 24G. استُخدم لأول مرة مع نظام بوك-إم1-2 التابع للقوات البرية ونظام شتيل-1 التابع للقوات البحرية.

بالمقارنة مع 9M38M1، يتمتع 9M317 بمنطقة تدمير أكبر، تصل إلى 45  كم مدى و25  كم ارتفاعًا وانحرافًا جانبيًا، بالإضافة إلى تصنيف أهداف أوسع. ويختلف 9M317 ظاهريًا عن 9M38M1 بصغر وتر الجناح. ويستخدم نظام التحكم بالتصحيح بالقصور الذاتي مع توجيه راداري شبه نشط، معتمدًا على طريقة التوجيه التناسبي (PN).

تم تصميم رأس الرادار شبه النشط لتوجيه الصواريخ (المستخدم في 9E420، بالروسية: 9Э420 ) وكذلك 9E50M1 لصاروخ 9M38M1 (9E50 لـ 9M38) و1SB4 لصاروخ Kub ( بالروسية: 1СБ4 ) بواسطة MNII Agat ( Zhukovskiy ) وتم تصنيعه بواسطة MMZ في Ioshkar-Ola .

يستخدم صاروخ 9M317 نظام التوجيه النشط عند الاقتراب من الهدف. [ 78 ]

صواريخ 9M317M و9M317A

في الوقت الحالي، تم طلب العديد من النسخ المحدثة، بما في ذلك 9M317M / 9M317ME، [ 79 ] وصاروخ التوجيه الراداري النشط (ARH) 9M317A / 9M317MAE.

أفاد المطور الرئيسي، NIIP ، باختبار صاروخ 9M317A ضمن منظومة Buk-M1-2A "OKR Vskhod" ( البرعم باللغة الإنجليزية) في عام 2005. [ 80 ] ويُذكر أن مداه يصل إلى 50 كم (31 ميلاً) ، وأقصى ارتفاع له حوالي 25 كم (82000 قدم) ، وأقصى سرعة للهدف حوالي 4 ماخ. وقد زاد وزن الصاروخ قليلاً إلى 720 كجم (1590 رطلاً) .

اكتمل برنامج تطوير صاروخ Vskhod الخاص بصاروخ Buk-M1-2A في عام 2011. ويمكن لهذا الصاروخ أن يزيد من قدرة Buk-M1-2A على البقاء وأدائه الناري بفضل قدرته على إصابة أهداف تتجاوز الأفق. [ 81 ]

في عام 2011، أكملت محطة دولغوبرودني للطاقة النووية التجارب الأولية لنظام الصواريخ الموجهة المستقلة الجديد OKR Pensne ( بينس-نيز باللغة الإنجليزية) الذي تم تطويره من صواريخ سابقة. [ 81 ]

صاروخ 9M317M(E)

يبلغ وزن الصاروخ 581 كجم، بما في ذلك الرأس الحربي المتفجر  الذي يزن 62  كجم، والذي يتم تفجيره بواسطة صمام تقارب راداري ثنائي الوضع. أبعاد الهيكل: طول 5.18 متر، وقطر أقصى 0.36 متر. يتراوح مداه بين 2.5 و32 كم ضمن منظومة صواريخ 3S90M / "Shtil-1" البحرية. يصل ارتفاع الأهداف إلى 15 كم على ارتفاع يتراوح بين 15 مترًا و15 كم (ومن 10 كم إلى 10 كم ضد الصواريخ الأخرى). يمكن إطلاق صواريخ 9M317ME بفواصل زمنية قدرها ثانيتان، بينما يصل زمن استجابتها (جاهزيتها) إلى 10 ثوانٍ.

صُمم الصاروخ ليكون أحادي المرحلة، مع توجيه بالقصور الذاتي ، وتحديث للتحكم اللاسلكي في منتصف المسار ، وتوجيه نهائي شبه نشط بالرادار . [ 36 ]

يبلغ طول أسطح الذيل 0.82  متر عند نشرها بعد خروج الصاروخ من حاوية الإطلاق بواسطة آلية زنبركية. تعمل أربع ريش للتحكم بالغاز في تدفق المحرك على توجيه الصاروخ نحو اتجاه الطيران المطلوب. بعد مناورة الانقلاب، تتوقف هذه الريش عن العمل، ويتم التحكم في الطيران اللاحق عبر أسطح الذيل المتحركة. يوفر محرك صاروخي ثنائي الوضع يعمل بالوقود الصلب للصاروخ سرعة قصوى تبلغ 4.5 ماخ. [ 82 ]

صاروخ 9M318

الصاروخ 9M318 هو صاروخ أرض-جو متوسط ​​المدى ، طُوّر في بيلاروسيا لأنظمة الدفاع الجوي بوك-MB2 وبوك-MB3K . [ 83 ] [ 84 ] [ 85 ] [ 86 ] طُوّر الصاروخ مبدئيًا حوالي عام 2010 من قِبل مكتب التصميم OKB TSP في مينسك . عُرض لأول مرة علنًا في معرض ميلكس للدفاع في مينسك عام 2019. [ 87 ] يُقال إن أقصى مدى للصاروخ يبلغ حوالي 70 كيلومترًا، ويمكنه الاشتباك مع أهداف تحلق على ارتفاعات تتراوح بين 15 مترًا و25 كيلومترًا. [ 88 ] [ 89 ] [ 90 ]

صُمم صاروخ 9M318 لتقليل اعتماد بيلاروسيا على مصادر الصواريخ الروسية، ويتم إنتاجه من قبل المكتب الوطني للتصميم التابع لجمهورية بيلاروسيا، وهو مكتب خاص، باستخدام مواد محلية. يخضع الصاروخ للاختبار منذ عام 2020؛ وقد عُرضت منظومة الصاروخ، التي تشمله، في مناورات ADEX-2022 في باكو . [ 91 ] صُمم الصاروخ للعمل في بيئة حرب إلكترونية كثيفة ، ولأداء وظائف مضادة للصواريخ الباليستية. كما يمكنه الاشتباك مع الصواريخ الباليستية التكتيكية والأهداف السطحية بمدى يتراوح بين 1  و60  كيلومترًا، باستخدام التشويش النشط. [ 84 ] يزن الصاروخ 815 كيلوغرامًا، [ 83 ] ويمكنه التحليق بسرعة تصل إلى 1350  مترًا في الثانية، ويستخدم باحثًا راداريًا نشطًا للتوجيه، ما يحقق  دقة تصل إلى 10 سنتيمترات. [ 91 ]

مقارنة

صاروخ (تسمية GRAU)3M9 9M38 9M38 9M38M1 9M38 9M38M1 9M317 9M317 9M317M 9M317ME
النظام (تسمية GRAU وحلف الناتو)2K12 "Kub" (SA-6)9K37 "بوك" (SA-11)9K37M "Buk-M1" (SA-11)9K37M1-2 "Buk-M1-2" (SA-17)9K317E "بوك-M2E" [ 92 ] (SA-17)9K37M

بوك-M3 (SA-27)/ شتيل-1 SA-N-12

9K37M Buk M3 أو Shtil 1

SA-N-12 (نسخة التصدير)

قدَّم 1967 [ 93 ]تم اعتماده بحلول عام 1980 [ 94 ] ويستخدم منذ عام 1978 [ 95 ]تم استخدام عام 1983 ابتداءً من عام 1979 [ 96 ]1998 [ 97 ]اكتمل التطوير عام 1988، [ 98 ] [ 99 ] [ 100 ] وبدأ الإنتاج منذ عام 2007 2016 [ 101 ]1983 / شوهد لأول مرة في عام 2004 [ 34 ]
صواريخ لكل تيل 3 4 4 4 4 12 12/24/36
صواريخ لكل منصة إطلاق 3 4 4 4 4 6
وزن الصاروخ 599  كجم (1321  رطل) 690  كجم (1521  رطل) 690  كجم (1521  رطل) 9M38M1: – 690  كجم (1521  رطل)؛ 9M317: – 710–720  كجم (1565–1587  رطل) 710-720  كجم (1565-1587  رطل) 581  كجم [ 101 ]581  كجم
يتراوح 6(8)–22  كم (2–15 ميل) [ 93 ]3.5–25 (30)  كم (3–19 ميل) 3.3–35  كم (2–22 ميل) [ 102 ]9M38M1: – 3–42  كم (2–26 ميلاً)؛ 9M317: 3–50  كم (2–31 ميلاً) 3–50(M2), [ 103 ] 45(M2E) [ 104 ]  كم (2–31(29) ميل)2.5–70 كم (1.6–43.5 ميل) [ 105 ]  (M-22=25  كم)/3.5-32 [ 106 ] حتى 50  كم (مع الأخذ في الاعتبار الاستخدام ضد الأهداف الكبيرة (السفن)) [ 107 ]
نطاق الارتفاع 100–7000 م [ 93 ]25–18000 (20000) م (100–46000  قدم) [ 94 ]15-22000 متر (100-72000  قدم) [ 102 ]15-25000 متر (100-82000  قدم) [ 108 ]15 من M2E [ 25 ] 10 من M2 [ 109 ] –25000 م (إلى -82000  قدم)0.015–35 كم (49–114,829 قدم) [ 105 ]  (M-22=10)5 [ 110 ] –15000 م
سرعة الصاروخ ( ماخ ) 2.8 3 3 3 4 4.6 4.5 (لمتوسط ​​سرعة M-22 البالغة 1000  م/ث)
أقصى سرعة مستهدفة ( ماخ ) 2 800  م/ث [ 94 ]4 4 للقاء (M2E - ديناميكي هوائي يصل إلى 1100 [ 77 ]  م/ث، من المقذوفات 1200  م/ث)، مطاردة 300-400  م/ث [ 103 ]3000  م/ث ( 11000 كم/س (6800 ميل/س) ؛ ماخ 8.8 [ 101 ]   830  م/ث [ 107 ] /؟
أقصى قدرة على المناورة ( G ) (للصواريخ). 19/؟ 19 [ 111 ]20 24 [ 112 ]بالنسبة للصواريخ (24 [ 77 ] ). بالنسبة للهدف (10 [ 78 ] ). 24 [ 101 ]حتى 19/؟
إطلاق نار متزامن1–2 (Kub-M4/Buk-1 ) (2) الحد الأقصى 6 [ 96 ] 18 [ 113 ](2) 18 [ 113 ]22 [ 113 ] [ 114 ] 6 قديم/12 تحديث 1997 [ 112 ]24 [ 25 ] [ 115 ]36 [ 101 ]2-12 [ 110 ] (بالنسبة لـ Shtil-1، يتم توجيهها إلى 3 صواريخ في وقت واحد على كل هدف) [ 106 ]

متغيرات أخرى

شجرة بتصميم أصلي

  • 9K37-1 'Buk-1' – أول نسخة من نظام صواريخ بوك تدخل الخدمة، وتتضمن 9A38 TELAR داخل بطارية 2K12M3 Kub-M3.
  • 9K37 'Buk' - نظام صواريخ Buk المكتمل مع جميع مكونات النظام الجديدة، متوافق مع الإصدارات السابقة من 2K12 Kub .
  • 9K37M1 'Buk-M1' – نسخة محسنة من 9K37 الأصلية التي دخلت الخدمة مع القوات المسلحة السوفيتية آنذاك.
  • 9K37M1-2 'Buk-M1-2' ('Gang' لأسواق التصدير) – نسخة محسنة من 9K37M1 'Buk-M1' التي دخلت الخدمة مع القوات المسلحة الروسية.
  • 9K317 "أورال" - التصميم الأولي لـ Buk-M2 الذي دخل الخدمة في القوات المسلحة الروسية
الجانب الخلفي لقاذفة الصواريخ 9A317 التابعة لشركة بوك-إم2إي (النسخة التصديرية) في معرض ماكس الجوي لعام 2007
MZKT-6922 TELAR ذات العجلات من نظام Buk-M2EK SAM في كابوستين يار ، 2011
  • 9K317E 'Buk-M2E' – تصميم مُعدّل لأسواق التصدير
  • 9K37M1-2A 'Buk-M1-2A' – إعادة تصميم لصاروخ Buk-M1-2 لاستخدام صاروخ 9M317A
  • 'Buk-M2EK' [ 116 ] – نسخة ذات عجلات من Buk-M2 على هيكل MZKT-6922 تم تصديرها إلى فنزويلا وسوريا.
  • 9K317M 'Buk-M3' – كتيبة صواريخ أرض-جو لديها 36 قناة استهداف إجمالاً.
  • 3S90/M-22 Uragan (SA-N-7 "Gadfly") – النسخة البحرية من نظام صواريخ 9K37 Buk مع صاروخ 9M38/9M38M1.
  • 3S90 Ezh (SA-N-7B/SA-N-12 'Grizzly') – نسخة بحرية من 9K37M1-2 مزودة بصاروخ 9M317.
  • 3S90 Shtil (SA-N-7C 'Gollum') – نسخة التصدير البحرية من 9K37M1-2 مع صاروخ 9M317E.
  • 3S90E.1 "Shtil-1" (SA-N-12 'Grizzly') – نسخة تصدير بحرية مزودة بصاروخ 9M317ME.
  • 3S90M Smerch (SA-N-12 'Grizzly') – نسخة بحرية مزودة بصاروخ 9M317M.

نسخ

نظام إطلاق الصواريخ أرض-جو MZKT-69225 ذو العجلات من طراز Buk-MB3K في معرض Milex العسكري، 2021
  •  بيلاروسيا - في مايو/أيار، وخلال معرض MILEX -2005 في مينسك ، عرضت بيلاروسيا حزمة التحديث الرقمي الخاصة بها للطرازات المبكرة من صاروخ 9K37 بوك، والتي أُطلق عليها اسم بوك-إم بي. [ 117 ] وفي 26 يونيو/حزيران 2013، عُرضت نسخة مُصدّرة من بوك-إم بي في عرض عسكري في باكو . تضمنت هذه النسخة رادار 80K6M الجديد، المُصنّع في أوكرانيا، والمُثبّت على هيكل MZKT (بدلاً من الرادار القديم 9S18M1)، والصاروخ 9M317 الجديد، المُصنّع في روسيا (كما في بوك-إم 2). [ 118 ] وقد بِيعَ بوك-إم بي إلى أذربيجان.
HQ-16A
  •  إيران - نظام صواريخ أرض-جو متوسط ​​المدى "رعد" يستخدم صواريخ "طائر 2". يتميز بتصميم مشابه جدًا لنظام "بوك-إم2إيك 9إم317" ذي العجلات. وقد عُرض خلال العرض العسكري عام 2012. [ 119 ]
  •  أوكرانيا - نسخ سوفيتية من طرازات M1، صممتها أرتيم لوتش أرسنال (كييف) وتم بناؤها في مصانع خاز (خاركيف) ويوزماش (دنيبرو)، نظام دنيبرو SAM المخطط له (بين نوعي بوك و S-300P).

HQ-16

إن صاروخ HQ-16 هو صاروخ أرض-جو متوسط ​​المدى موجه بالرادار شبه النشط ، وقد طورته جمهورية الصين الشعبية .

بدأ تطوير نظام HQ-16 في عام 2005 كمشروع تطوير مشترك مع شركة ألماز-أنتي الروسية ، استناداً إلى أنظمة صواريخ أرض-جو الأقدم بوك-إم1 وبوك-إم2. [ 120 ]

تكوين النظام

تعبير
مجمع (تسمية GRAU وحلف الناتو)9K37 "بوك" (SA-11)9K37-1 "بوك-1" (SA-11)9K37M1 "بوك-إم1" (SA-11)9K37M1-2 "Buk-M1-2" (SA-17)9K317E "Buk-M2E"
مركز القيادة9S470 غير متوفر 9S470M1 9S470M1-2 9S510
رادار المراقبة (SURN أو SOTs أو TAR ) 9S18 كوبول 1S91M3 9S18M1 كوبول-إم1 9S18M1-1 9S112، 9S36
تيلار9A310، 9A38 9A38 9A310M1 9A310M1-2 9A317
هاتف9A39 2P25M3 9A39M1 9A39M1، 9A39M1-2 9A316

9K37 بوك

هاتف 9A316
تيلار 9A317
  • مركز القيادة العلوي (وحدة دعم العمليات الخاصة بفرقة صواريخ زينيث - zrbr) من هيكل وحدة دعم العمليات الخاصة بوليانا- D4
    • 4 × zrdn (zenith-rocket division)
      • CP 9S470
      • SOTs 9S18 Kupol range up to 120 km (45 km at a height 30 meters).[121]
    • 3 × zrbat (zenith-rocket battery)
      • 2 × TELAR 9А310
      • 1 × TEL 9А39
    • Technical service division
    • Сommunication service platoon

2K12M4 Kub-M4 (9K37-1 Buk-1)

  • 1 × SURN 1S91M3 (from the structure of 2K12M3 Kub-M3)
  • 4 × TEL 2P25M3 (from the structure of 2K12M3 Kub-M3)
  • 1 × TELAR 9A38 (from the structure of 9K37 Buk)

9K37M1 Buk-M1 (Ganges)

Technical service division

  • 9V95M1E – mobile automatized control and test station vehicle based on a ZIL-131 with a trailer
  • 9V883, 9V884, 9V894 – repair and technical service vehicles based on Ural-43203-1012
  • 9V881E – technical service workshop based on Ural-43203-1012
  • 9T229 – transporter vehicle for 8 missiles or 6 containers with missiles based on a KrAZ-255Б
  • 9T31M – auto crane
  • MTO-ATG-M1 – technical service workshop based on ZIL-131

Preparing to fight (inversely) – 5 min. Translation in battle mode, not for the first time in battle (after moving to another place) – no more than 20 seconds.[122] During the exercise, "Defense 92" (1992) SAM family of "Buk" conducted successful firing at targets on the basis of ballistic missile R-17 Elbrus, and on the basis of MLRS rockets "Smerch" (caliber 0.3 meters).[123]

9K37M1-2 Buk-M1-2 (Ural)

A command post vehicle 9S470M1-2 may take control over 4 batteries, each has 1 TELAR 9A310M1-2 with 1 × TEL 9A39M1/9A39M1-2 or 2 batteries, each has 1 target acquisition radar 9S18М1-1 and 2 × TELs 9A39M1

Additionally, the TELAR 9A310M1-2 may take control over the Kub vehicles – just the TEL 2P25 or the self-propelled unit of reconnaissance and guidance 1S91 with a TEL 2P25. In this configuration complex can simultaneously fire two goals instead of one.[112]

Probability of hitting of one rocket is:[114]

  • Statically flying aircraft, 0.7–0.9;
  • Manoeuvring aircraft with overdrive to 7–8 G, 0.5–0.7;
  • Tactical ballistic missiles, 0.5–0.7;
  • Anti-radar missiles, 0.6–0.8;
  • Cruise missiles, 0.6–0.8.

The composition:[112]

  • command post 9S470M1-2
  • 6 self-propelled fire units 9A310M1-2 can perform all combat functions,[112] including identification of the state of the owner of the object detected.[122]
  • 3 launchers (can fire, transporting and loading of other launchers) installation 9A39M1,
  • target detection station 9S18M1,
  • آلة صيانة 9V881M1-2 مع مقطورة ZIP 9T456،
  • ورشة صيانة SPA-M1،
  • آلة الإصلاح والصيانة.

يبلغ أقصى مدى لإطلاق النار ضد الصواريخ الباليستية 20  كم، وأقصى سرعة للهدف 1200  م/ث. [ 124 ] وتُضاهي قدرته على الحماية من الصواريخ الباليستية قدرة نظام باتريوت PAC-2 . [ 125 ] إلا أن سقف الاشتباك أقل. [ 122 ] مدة الاستعداد للقتال (عكسيًا) - 5 دقائق. [ 124 ] مدة الانتقال إلى وضع القتال، ليس للمرة الأولى في المعركة (بعد الانتقال إلى موقع آخر) - لا تتجاوز 20 ثانية. [ 122 ] يبلغ مدى الاشتباك مع الأهداف البرية 15  كم، و25 كم  في الماء. [ 126 ] تبلغ مسافة التقاط الأهداف ذات المقطع الراداري = 5  م² - 40 كم. [ 112 ] يوفر النظام تلقائيًا مقاومة عالية للتشويش ويعمل في عدة أوضاع قتالية مختلفة، ويبلغ مدى كشف جهاز تحديد المواقع للكشف المبكر 160 كم. [ 122 ]

قسم الخدمات الفنية

  • مركبة الخدمة الفنية MTO 9V881M1-2 مع مقطورة ZIP 9T456
  • ورشة الخدمة الفنية MTO AGZ-M1
  • مركبات الخدمة الفنية والصيانة MRTO: MRTO-1 9V883M1، MRTO-2 9V884M1، MRTO-3 9V894M1
  • مركبة نقل (TM) 9T243 مزودة بمجموعة معدات تكنولوجية KTO 9T3184
  • محطة اختبار وتحكم آلية متنقلة AKIPS 9V95M1
  • مركبة ورشة صيانة الصواريخ 9T458
  • محطة ضغط موحدة UKS-400V
  • محطة الطاقة المتنقلة PES-100-T/400-AKP1

9K317 Buk-M2

كان هناك منصة إطلاق تجريبية من طراز 9A320 (مزودة بـ 8 صواريخ).

أُجريت بعض الأعمال لاستخدام مركبات ذات عجلات لـ Buk-M2-1 على هيكل KrAZ-260 ، لكنها لم تُستكمل. [ 127 ]

تم تطويره في عام 1988. [ 128 ] تم قبوله للخدمة في عام 2008.

بنية Buk-M2 [ 25 ] [ 109 ] [ 129 ]

  • القتال يعني
    • صواريخ مضادة للطائرات: 9M317
    • نظام إطلاق ذاتي الدفع: 9A317 و9A318 (مقطورة)، يحتوي على كل ما يلزم للحرب الذاتية، زمن رد الفعل - 5 ثوانٍ، مدى يصل إلى 20  كم ( مقطع عرضي راداري 1-2  م 2 ؛ ارتفاع 3  كم)، 18-20  كم (مقطع عرضي راداري 1-2  م 2 ، ارتفاع 10-15  م)، مدى العمل في النظام من -5 إلى +85 درجة لتوجيه الصواريخ (للبحث حتى 70 درجة إذا كان بمفرده) [ 77 ].
    • تركيب الشحن 9A317 و9A318 أو فرق إطلاق النار 9C510: 9A316 و9A320؛ [ 130 ]
  • أدوات الإدارة
  • مركز القيادة 9С510، زمن الاستجابة ثانيتان.
    • رادار كشف الأهداف (جميع الاتجاهات - 360 درجة) 9С18М1–3، المدى يصل إلى 160  كم (1–2  م 2 )
  • رادار إضاءة وتوجيه الصواريخ أو رادار كشف الأهداف بمدى ±60° 9С36.
    • 9S36-1 (إذا تم رفع البرج إلى أقصى حد ممكن) يصل مداه إلى 120  كم (مقطع عرضي للرادار من 1-2  م 2 ، ارتفاع 3  كم)، 30-35  كم (مقطع عرضي للرادار من 1-2  م 2 ، ارتفاع 10-15  م) [ 109 ]

مدة الانتقال في وضع المعركة لأول مرة في المعركة لا تتجاوز 5 دقائق، ولكنها تتراوح بين 10 و15 دقيقة عند استخدام الرافعة المزودة برادار 9S36-1. أما مدة الانتقال في وضع المعركة، بعد الانتقال إلى موقع آخر، فلا تتجاوز 20 ثانية. [ 109 ]

احتمالية إصابة الأهداف بصاروخ واحد هي: (بيانات من المطور والعديد من المصادر الأخرى)

  • طائرات الطيران التكتيكي، 0.9–0.95
  • الصواريخ الباليستية التكتيكية، 0.6-0.7 السرعة القصوى للأهداف الباليستية 1200  م/ث.
  • صواريخ كروز، 0.7–0.8
  • طائرات الهليكوبتر المحلقة، 0.3–0.4 [ 115 ]
  • المروحية، 0.7–0.8 [ 109 ]
  • صاروخ مضاد للإشعاع، 0.5–0.7. [ 103 ]

الحد الأدنى لمساحة التغطية 0.05 متر مربع. نظام بصري سلبي يعمل ليلاً ونهاراً لكشف الأهداف، وكاميرا تصوير حراري ذات إشعاع منخفض (9A317 و9A318). [ 131 ] يعمل النظام في منطقة جبلية خالية من الوهج. [ 77 ]

يبلغ المدى الطبيعي للصاروخ الباليستي الذي يمكن اعتراضه باستخدام نظام بوك 200  كيلومتر. [ 132 ]

بوك-إم 3

قاذفة 9A316M لنظام صواريخ أرض-جو بوك-إم3

يُعدّ صاروخ 9K317M "بوك-إم 3" أحدث نسخة إنتاجية، وهو مبنيّ على مكونات جديدة. [ 133 ] [ 134 ] ويحتوي على 36 قناة استهداف، ويتميز بمكونات إلكترونية متطورة. تشمل مواصفاته سرعة قصوى للهدف تبلغ 3000 متر/ثانية (11000 كيلومتر/ساعة؛ 6700 ميل/ساعة؛ 8.8 ماخ ) ، ومدى ارتفاع يتراوح بين 0.015 و35 كيلومترًا (49-114829 قدمًا) ، ومدى مسافة يتراوح بين 2.5 و70 كيلومترًا (1.6-43.5 ميلًا) . بدأت التجارب المكثفة في عام 2015، [ 135 ] مع التخطيط لتسليم الدفعة الأولى في عام 2016. [ 136 ] (دفعتان في عام 2016). تبلغ احتمالية إصابة الهدف بصاروخ واحد: 0.95 للطائرات، و 0.7 للصواريخ الباليستية التكتيكية ، و0.8 لصواريخ كروز. يوفر هذا النظام كفاءةً معززةً ضدّ التدابير الإلكترونية المضادة والأهداف المناورة. [ 137 ] كما أنه أكثر إحكامًا، مما يزيد من قدرة نظام الإطلاق والتسليح (TELAR) على حمل ستة صواريخ. ويمكن للرأس الحربي الجديد شديد الانفجار والمتشظي اختراق الدروع بسهولة أكبر. [ 138 ] يتميز هذا النظام بقدرة عالية على الحركة، وهو مصمم لاستهداف الأهداف الجوية والبرية والبحرية (مثل المدمرات). [ 139 ]

تصل سرعة الصاروخ إلى 1550 مترًا في الثانية (5600 كيلومتر في الساعة؛ 3500 ميل في الساعة؛ 4.6 ماخ ) ، ويُناور باستخدام دفات هوائية ودفات تفاعلية. [ 140 ] الفاصل الزمني بين الطلقات ثانية واحدة في أي اتجاه. يتم التوجيه عن طريق الأوامر أو التوجيه النشط، أو كليهما. يعمل الرادار الحراري على أي هدف في أي وقت وفي أي طقس. تزعم مصادر روسية أن النظام قادر على تدمير نظام MGM-140 ATACMS ، إلا أنه لم تُجرَ أي محاولة فعلية لذلك حتى عام 2016. [ 141 ]

 يعمل الرادار، ونظام التوجيه، وكشف الأهداف ضمن نطاق ±60° 9S36. ويمكنه رصد هدف على ارتفاع 7-10 أمتار من مسافة تصل إلى 35  كيلومترًا، وأهداف مثل صاروخ AGM-158 A "JASSM" على ارتفاع 20 مترًا، وقياس المقطع الراداري (RCS) الذي يزيد عن 0.1 متر مربع من مسافة 17-18 كيلومترًا. [ 142 ] يرصد الرادار أهدافًا على ارتفاع 5 أمتار، وقد أثبت النظام عمليًا قدرته على تدمير صواريخ مضادة للسفن تحلق على هذا الارتفاع. [ 141 ]

في يونيو 2016، أعلنت شركة ألماز-أنتي عن نجاح تجارب منظومة الدفاع الجوي. وقد أُجريت تجارب إطلاق نار على هدف باليستي في كابوستين يار بمنطقة أستراخان ، باستخدام صاروخ مُصمم خصيصًا لهذا الغرض. تم تسليم أول لواء من منظومة "بوك-إم 3" في عام 2016. [ 143 ] وهي الآن في الخدمة الفعلية. [ 144 ]

يستخدم الصاروخ نظام توجيه نشط، ويجمع بين التوجيه اللاسلكي والحراري (في جميع الأحوال الجوية، ليلاً ونهاراً). ويستخدم الصاروخ ثلاثة أنواع من التوجيه: 1) بناءً على الأوامر، 2) التوجيه النشط فقط، 3) التوجيه المختلط. ويعتمد الصاروخ على انفجار موجه، ويبلغ الحد الأدنى لارتفاع الهدف 5 أمتار. [ 145 ]

في أبريل 2018، أعلنت شركة روسوبورون إكسبورت أنها ستُسوّق نسخة " فايكنغ " من نظام بوك-إم3 للتصدير. [ 146 ] يمكن دمج هذا النظام مع منصات إطلاق منظومة أنتي 2500 ، مما يزيد مداه من 65 إلى 130  كيلومترًا. [ 147 ] يُذكر أن "فايكنغ" قادر على العمل بشكل مستقل وبالتنسيق مع أنظمة الدفاع الجوي الأخرى، مستخدمًا بيانات الرادار الخاصة بها لتحديد الأهداف، مع وجود فاصل زمني قدره 20 ثانية بين إيقاف الصواريخ وإطلاقها. [ 148 ] يُذكر أن احتمالية اعتراض الصواريخ تقارب 100%. [ 149 ] كما يُذكر أن هذه المنظومة فعّالة ضد الصواريخ الباليستية التكتيكية. [ 150 ]

المشغلون

خريطة مع مشغلي بوك
  حاضِر
  سابق
بوك-إم1-2 التابع للجيش الأرميني
9K37 بوك في الخدمة في أذربيجان

المشغلون الحاليون

صواريخ أرض-جو أوكرانية من طراز 9K37 بوك خلال عرض يوم استقلال كييف (2008)
  • قبرص [ 155 ]
  • مصر – أكثر من 40 منظومة دفاع جوي من طراز بوك-إم1-2 وبوك-إم2إي، اعتبارًا من عام 2023، منها منظومة الدفاع الجوي بوك-إم1-2 من طراز 9K37M1-2 و100 منظومة من طراز 9M317 تم تسليمها عام 2007 من روسيا، كما تم تسليم منظومة دفاع جوي أخرى من طراز بوك-إم2 من طراز 9K317 (أو تحديث منظومة الدفاع الجوي بوك-إم1-2 التي تم توريدها سابقًا) من روسيا عام 2014، وقد طلبت القاهرة صواريخ بوك-إم3 من موسكو. [ 156 ] [ 157 ]
  • جورجيا [ 158 ]
  • الهند [ 159 ]
  • كازاخستان – تم طلب طائرة واحدة من طراز Buk-M2E في عام 2018 وتم تسليمها في عام 2021 [ 160 ]
  • إيران
  • كوريا الشمالية [ 161 ]
  • باكستان [ 162 ] [ 163 ] [ 164 ]
  • جمهورية الصين الشعبية [ 165 ] – نسخة محسّنة باسم HQ-16 ، وهو نظام إطلاق عمودي بحري. مشروع مشترك بين جمهورية الصين الشعبية وروسيا لتحديث نظام 9K37M1-2 البحري "شتيل" (SA-N-12).
  • روسيا – أكثر من 440 صاروخًا من طراز 9К37 و9К317 حتى عام 2016 (350 في القوات البرية و80 في القوات الجوية). [ 166 ] [ 167 ] [ 168 ] [ 169 ] من المخطط استكمال استبدال منظومة 9К37 بمنظومة 9К317 بوك إم 2 الأحدث بنسبة 70% أو أكثر بحلول عام 2020. [ 170 ] [ 171 ] تم تسليم كتيبة واحدة من صواريخ بوك إم 3 في عام 2016. كما تم تسليم 66 صاروخًا من طراز بوك إم 1-2، و36 صاروخًا من طراز إم 2، و36 صاروخًا من طراز إم 3 خلال الفترة 2012-2017. [ 172 ] اعتبارًا من ديسمبر 2017، تم تجهيز 3 ألوية صواريخ بالكامل بصواريخ بوك إم 3. تم طلب 7 مجموعات من دبابات بوك-إم3 للواء اعتبارًا من أوائل عام 2020. [ 173 ] (انظر قائمة معدات القوات البرية الروسية ) وتشير التقارير إلى استمرار عمليات التسليم حتى أواخر عام 2025. [ 174 ] [ 175 ]
  • أوكرانيا [ 176 ] – 72 9K37M1 اعتبارًا من عام 2016. [ 177 ] من المخطط تحديث أنظمة التخزين. [ 178 ]
  • فنزويلا 11 بوك-إم2إي في الخدمة. [ 179 ] [ 180 ]

المشغلون السابقون

  • فنلندا – في عام 1996، بدأت فنلندا تشغيل أنظمة الصواريخ التي استلمتها من روسيا كجزء من سداد ديونها. [ 181 ] ونظرًا للمخاوف بشأن تعرضها للحرب الإلكترونية الحديثة، استبدلت فنلندا نظام الصواريخ هذا بنظام NASAMS 2. [ 182 ] [ 183 ] ​​[ 184 ] ولا تزال فنلندا تستخدم هذا النظام، بشكل رئيسي في المخازن. وهو جاهز للاستخدام في زمن الحرب، وجميع صواريخه في حالة تشغيلية. [ 185 ]
  • سوريا البعثية [ 186 ] 8 منظومات 9К317E بوك-إم2إي تم تسليمها من روسيا الاتحادية عام 2011 (معهد ستوكهولم الدولي لأبحاث السلام - قاعدة بيانات نقل الأسلحة) للقوات البرية + 10/8 [ 187 ] منظومات بوك-إم2إي للدفاع الجوي. [ 188 ] + 20 منظومات بوك-إم1-2. [ 189 ]
  •  الاتحاد السوفيتي - انتقل إلى الدول التي خلفته.

المشغلون المحتملون

العروض الفاشلة

قبل عام 1990، كان من المفترض أن تدخل قاذفات 9K37M1E "غانغا" إلى جيوش حلف وارسو ، لكنها لم تدخل إلى ترسانتها لأنها توقفت عن الوجود. [ 191 ]

انظر أيضاً

مراجع

  1. ↑ «أسطول روسي كبير بقيادة حاملة الطائرات الأدميرال كوزنيتسوف يتجه إلى ميناء سوري» . ديبكا فايل . ٢١ أغسطس ٢٠٠٨. مؤرشف من الأصل في ١٢ أغسطس ٢٠١٠. تم الاطلاع عليه في ٢٣ مارس ٢٠١٠ .
  2. ↑ "بيئة منع الوصول/الحرمان من المجال الجوي بين روسيا وحلف شمال الأطلسي" . تهديد الصواريخ . 3 يناير 2017. تم الاطلاع عليه بتاريخ 21 يوليو 2023 .
  3. ↑ «القوات الروسية ستبدأ بتلقي أنظمة دفاع جوي متطورة في عام 2016» . وكالة ريا نوفوستي. 28 ديسمبر 2013. مؤرشف من الأصل في 30 ديسمبر 2013. تم الاطلاع عليه في 29 ديسمبر 2013 .
  4. ↑ «أنظمة الدفاع الجوي بوك-إم 3 تعترض طائرات تجسس مسيّرة بعيدة المدى في مناورات غرب روسيا» . وكالة ريا نوفوستي. 15 يونيو 2020.
  5. ↑ «البحرية الروسية ستتسلم أولى منظومات صواريخ أرض-جو من طراز شتيل في عام 2014» . مجلة جينز للصواريخ والقذائف، 6 نوفمبر 2013. مؤرشف من الأصل في 31 ديسمبر 2013. تم الاطلاع عليه في 29 ديسمبر 2013 .
  6. ↑ «صاروخ MH17 مملوك للواء روسي، بحسب المحققين» . بي بي سي نيوز . ٢٤ مايو ٢٠١٨. تاريخ الاطلاع: ١٧ يوليو ٢٠٢٤ .
  7. 1 2 3 4 5 6 7 8 "9K37 بوك (SA-11 غادفلاي)" . فيستنيك بي في أو (باللغة الروسية). 17 نوفمبر 2004. مؤرشف من الأصل في 19 أغسطس 2008. تم الاطلاع عليه في 20 أغسطس 2008 .
  8. ^ كوب ، كارلو (12 يوليو 2009). "NIIP 9K37/9K37M1/9K317 Buk M1/M2 نظام دفاع جوي ذاتي الدفع / SA-11/17 Gadfly/Grizzly بوك M1/M2" . القوة الجوية الأسترالية : 1.- تم الاطلاع عليه في 3 مارس 2020
  9. 1 2 "SA-N-7 'Gadfly' (3K90 M-22 Uragan/Shtil)/SA-N-7B 'Grizzly' (9K37 Ezh/Shtil-1)/SA-N-7C 'Gollum' (9M317E) (الاتحاد الروسي)، صواريخ أرض-جو" . مجلة أنظمة الأسلحة البحرية لجينز . 25 يونيو 2010. مؤرشف من الأصل في 3 مايو 2012. تم الاطلاع عليه في 21 أغسطس 2011 .
  10. 1 2 3 4 "كبير المصممين أرداليون راستوف" . milparade.udm.ru . 31 أغسطس 1998. مؤرشف من الأصل في 23 يناير 2009. تم الاطلاع عليه في 23 أغسطس 2008 .
  11. 1 2 3 4 "M-22 Uragan (SA-N-7 Gadfly)" . فيستنيك بي في أو (pvo.guns.ru) (باللغة الروسية). 17 نوفمبر 2004. مؤرشف من الأصل في 5 نوفمبر 2008. تم الاطلاع عليه في 17 نوفمبر 2008 .
  12. ↑ "مجمع صواريخ الدفاع الجوي (ADMC) "بوك-إم1-2"" . OJSC NIIP . 2013. مؤرشف من الأصل في 30 ديسمبر 2013. تم الاسترجاع في 30 ديسمبر 2013 .
  13. ^ كوب كارلو (27 يناير 2014) [نشرت لأول مرة في 12 يوليو 2009]. "9K37/9K37M1/9K317 Buk M1/M2 / SA-11/17 Gadfly/Grizzly / Camohoodnye Zenitnый Raketныe Complex 9K37/9K317 بوك MM/M1/M2" . مؤرشفة من الأصلي في 8 فبراير 2014 . تم الاسترجاع في 8 مارس 2025 .
  14. ↑ "سميرش/شتيل-1/-2 (SA-N-12 'غريزلي') (الاتحاد الروسي)، أسلحة دفاعية" . مجلة جينز لأنظمة الأسلحة الاستراتيجية . 11 فبراير 2010. مؤرشف من الأصل في 3 مايو 2012. تم الاطلاع عليه في 21 أغسطس 2011 .
  15. ↑ "سميرش/شتيل-1/-2 (SA-N-7B/C أو SA-N-12 'غريزلي') (الاتحاد الروسي)، أسلحة دفاعية" . مجلة جينز لأنظمة الأسلحة الاستراتيجية . 11 مارس 2011. مؤرشف من الأصل في 3 مايو 2012. تم الاطلاع عليه في 21 أغسطس 2011 .
  16. ↑مجمع المضارب "Buk-M2E"شركة NIIP المساهمة المفتوحة (بالروسية) . 2005. مؤرشف من الأصل في 27 سبتمبر 2008. تم الاطلاع عليه في 23 أغسطس 2008 .
  17. ↑"New variant of TELAR for Buk-M3 missile system was presented in Moscow" (in Russian). military-informant.com. 21 August 2013. Archived from the original on 5 October 2013. Retrieved 3 October 2013.
  18. ↑"GM 569, 579, 577, 567 (Buk) for ADMC "Buk-M1-2" and "Buk-M2"". JSC MMZ (in Russian). 2011. Archived from the original on 10 September 2016. Retrieved 30 December 2013.
  19. ↑"Mobile simulator SAM Buk-M2E shown at MAKS-2013". Archived from the original on 29 November 2014. Retrieved 14 November 2014.
  20. ↑The MiG-31 Foxhound: One of the World's Greatest InterceptorsArchived 3 September 2016 at the Wayback Machine at Aircraft InFormation.info
  21. ↑Argon-15Archived 13 February 2011 at the Wayback Machine at www.computer-museum.ru
  22. ↑(in Russian)KSA KP zrbr 9S52M Polyana-D4MArchived 20 August 2013 at the Wayback Machine at Missile Technology Information System of BGTU Voenmeh
  23. ↑(in Russian)ASU sg zrk 9S52M1 Polyana-D4M1Archived 20 August 2013 at the Wayback Machine at Missile Technology Information System of BGTU Voenmeh
  24. ↑(in Russian)ASU Baikal-1MEArchived 27 December 2013 at the Wayback Machine at Missile Technology Information System of BGTU Voenmeh
  25. 1234Main defense product range at JSC «Concern «Almaz-Antey» website
  26. ↑(in Russian)UBCP 9S737MArchived 6 March 2016 at the Wayback Machine at Missile Technology Information System of BGTU Voenmeh
  27. ↑(in Russian)Senezh-M1EArchived 21 October 2013 at the Wayback Machine at OKB Peleng website
  28. ↑34Л6 "СЕНЕЖ-М1Э". Pvo.guns.ru. 18 July 2006. Archived from the original on 24 June 2015. Retrieved 3 June 2015.
  29. ↑Автоматизированная Система Управления. Pvo.guns.ru. Archived from the original on 17 July 2015. Retrieved 3 June 2015.
  30. ↑ "VKO" . Old.vko.ru. مؤرشف من الأصل بتاريخ 17 يوليو 2015. تم الاطلاع عليه بتاريخ 3 يونيو 2015 .
  31. ↑АСУ Сенеж-М1ЭArms-expo.ru. 22 مايو 2015. مؤرشف من الأصل في 6 يوليو 2015. تم الاطلاع عليه في 3 يونيو 2015 .
  32. ↑م-22 "أوراغان"Pvo.guns.ru. 22 مايو 2009. مؤرشف من الأصل في 18 أكتوبر 2015. تم الاطلاع عليه في 3 يونيو 2015 .
  33. 1 2 "نظام صواريخ الدفاع الجوي متوسط ​​المدى المحمول على السفن مع صواريخ أرض-جو من طراز 9M317E و9M317ME، شتيل-1 " . Roe.ru.
  34. 1 2Штиль-1 مع ЗУР 9M317MЭPvo.guns.ru. 22 مايو 2009. مؤرشف من الأصل في 28 مايو 2016. تم الاطلاع عليه في 3 يونيو 2015 .
  35. ↑"الفندق" من "شركة الطيران"rostec.ru (باللغة الروسية). 3 يوليو 2013. مؤرشف من الأصل في 25 سبتمبر 2015. تم الاطلاع عليه في 2 أغسطس 2015 .
  36. ١ ٢ (باللغة الروسية) صواريخ وأنظمة الدفاع الجوي الروسية، مؤرشفة في ٢٣ ديسمبر ٢٠١٢ على موقع Wayback Machine بواسطة بيتر ف. بيريزوفسكي
  37. ↑ روسيا تتجه نحو إطلاق صاروخ شتيل عموديًا. مؤرشف في 3 مايو 2012 على موقع Wayback Machine بواسطة ميروسلاف جيوروشي، جينز للصواريخ والقذائف، 18 نوفمبر 2004
  38. ↑ باهتيتش، فاطمة (5 مارس 2026). "الهند تطلب ست مروحيات لخفر السواحل، وصواريخ VL-Shtil للبحرية" . نافال توداي . تم الاطلاع عليه في 6 مارس 2026 .
  39. 1 2 "الطيران في الصراع الأبخازي" . ميخائيل جيروهوف . تم الاطلاع عليه في 5 فبراير 2022 .
  40. ↑ «صاروخ SA-11 المسمى "الذبابة" يُستخدم لإسقاط طائرات جورجية بدون طيار» . إذاعة أبخاز إف إم ، صحيفة سيفيل جورجيا (باللغة الجورجية). صحيفة ذا جورجيان تايمز. 6 مايو 2008. مؤرشف من الأصل في 18 يناير 2012.
  41. 1 2 "الدفاع الجوي: روسيا تتلقى ضربة قوية فوق جورجيا" . StrategyWorld.com . 14 أغسطس 2008. مؤرشف من الأصل في 25 ديسمبر 2013. تم الاطلاع عليه في 30 ديسمبر 2013 .
  42. ↑ انهيار الجيش الجورجي تحت وطأة الهجوم الروسي (مؤرشف في 21 مايو 2011 على موقع Wayback Machine) بقلم ديفيد أ. فولغوم، دوغلاس باري، روبرت وول، وأندي ناتيفي، AW&ST ، 15 أغسطس 2008
  43. ↑ الحرب تكشف عن قوة روسيا العسكرية وضعفها (مؤرشف في 20 نوفمبر 2008 على موقع Wayback Machine) بقلم فلاديمير إيساكينكوف، أسوشيتد برس ، 18 أغسطس 2008
  44. ↑ حرب جورجيا تُظهر قوة الجيش الروسي لكنه يعاني من عيوب. مؤرشف في 20 مايو 2009 على موقع Wayback Machine ، رويترز ، 20 أغسطس 2008
  45. ↑ «قد يُحاسب يوشتشينكو على بيع أسلحة غير مشروعة لجورجيا» . صوت روسيا. ٢٦ أكتوبر ٢٠١٠. مؤرشف من الأصل في ١٢ نوفمبر ٢٠١٠. تم الاطلاع عليه في ٢٧ أكتوبر ٢٠١٠ .
  46. ↑ «تقرير: نيران صديقة تسقط طائرات روسية في جورجيا» . رويترز . 8 يوليو 2009.
  47. ↑ غريغوري كاتز وماثيو نايت (17 يوليو 2014). "يُشتبه في أن صاروخ بوك كان وراء كارثة الطائرة الماليزية" . أخبار ABC . أسوشيتد برس . مؤرشف من الأصل في 18 يوليو 2014. تم الاطلاع عليه في 14 نوفمبر 2014 .
  48. ↑ "كارثة الطائرة MH17 في أوكرانيا: مجلس السلامة الهولندي يُحمّل الصاروخ المسؤولية" . بي بي سي نيوز . 13 أكتوبر 2015. مؤرشف من الأصل في 30 سبتمبر 2016. تم الاطلاع عليه في 29 سبتمبر 2016 .
  49. ↑ تحطم طائرة الخطوط الجوية الماليزية الرحلة MH17 في هرابوف، أوكرانيا، 17 يوليو 2014 (ملف PDF) (تقرير). مجلس السلامة الهولندي . 13 أكتوبر 2015. مؤرشف (ملف PDF) من الأصل في 13 أكتوبر 2015.
  50. ↑ «أدلة تثبت أن الرحلة MH-17 أُسقطت بصاروخ بوك» . rtlnieuws . ١٩ مارس ٢٠١٥. مؤرشف من الأصل في ٨ أبريل ٢٠١٥. تم الاطلاع عليه في ٩ أبريل ٢٠١٥ .
  51. ↑ «جثث ضحايا الرحلة MH17 تحتوي على شظايا صواريخ، بحسب جهاز الأمن الأوكراني» (أوكرانيا اليوم) . ١٩ ديسمبر ٢٠١٤. مؤرشف من الأصل في ٢٠ ديسمبر ٢٠١٤. تم الاطلاع عليه في ٧ فبراير ٢٠١٥. أعلن جهاز الأمن الأوكراني (SBU) يوم الجمعة أن بعض جثث ركاب رحلة الخطوط الجوية الماليزية MH17، التي تحطمت في دونيتسك في ١٧ يوليو، تحتوي على شظايا معدنية تشير إلى أن الطائرة أُسقطت بصاروخ أرض-جو.
  52. ↑ "تم إنشاء طائرة إناكيفو من طراز MiG-29 – سيليزنيف" . مراسل.نت. 7 أغسطس 2014 . تم الاسترجاع 11 أبريل 2015 .
  53. ↑ "إحاطة من مسؤول بوزارة الدفاع الروسية، اللواء إيغور كوناشينكوف (16 أبريل/نيسان 2018) : وزارة الدفاع في الاتحاد الروسي" . مؤرشف من الأصل في 18 أبريل/نيسان 2018. تم الاطلاع عليه في 18 أبريل/نيسان 2018 .
  54. ↑ «استهدفت غارات التحالف الغربي مراكز مهمة للنظام في العاصمة دمشق وضواحيها، بالإضافة إلى ضواحي مدينة حمص» . المرصد السوري لحقوق الإنسان . ١٤ أبريل ٢٠١٨. مؤرشف من الأصل في ١٤ أبريل ٢٠١٨. تم الاطلاع عليه في ١٤ أبريل ٢٠١٨ .
  55. ^ مال سيريت. جوزيف لي (14 أبريل 2018). "«اعتراض أكثر من 65 صاروخاً» - مجموعة الرصد (14:10) . بي بي سي. مؤرشف من الأصل بتاريخ 16 أبريل 2018. تم الاطلاع عليه بتاريخ 16 أبريل 2018 .
  56. ↑ "إحاطة صحفية من المتحدث الرسمي باسم وزارة الدفاع الأمريكية (البنتاغون)" . وزارة الدفاع الأمريكية . مؤرشف من الأصل بتاريخ 22 أبريل 2018. تم الاطلاع عليه بتاريخ 23 أبريل 2018 .
  57. ↑ «أنظمة بانتسير-إس وبوك-إم2 الروسية تعترض سبعة صواريخ أطلقتها طائرة مقاتلة إسرائيلية» . Tass.com .
  58. ↑ « الدفاع الجوي السوري يسقط 21 صاروخاً من أصل 24 أطلقتها طائرات مقاتلة إسرائيلية» . Tass.com
  59. ↑ "صواريخ بوك الأوكرانية تُمطر الطائرات الروسية بوابل من النيران؛ وقد استُخدم الصاروخ لإسقاط طائرة ركاب ماليزية" . 13 نوفمبر 2022.
  60. ↑ مالياسوف، ديلان (8 يناير 2023). "أوكرانيا ستدمج صاروخ سي سبارو في منصات إطلاق بوك التي تعود إلى الحقبة السوفيتية" .
  61. ↑ "تحديث نظام صواريخ الدفاع الجوي 2K12 KUB (SA-6)" (ملف PDF) . 14 نوفمبر 2023.
  62. ↑ توماس نيوديك؛ تايلر روغواي (18 أبريل 2023). "ماذا يمكن أن يحدث إذا نفد مخزون أوكرانيا من قاذفات صواريخ أرض-جو السوفيتية؟" . ذا درايف.
  63. ↑ ديفيد أكس (20 أبريل 2023). "متوافق مع الصواريخ الأمريكية" . فوربس .
  64. ↑ جوناثان بيل (20 أبريل 2023). "متوافق مع الصواريخ الأمريكية" . بي بي سي.
  65. ↑ "عملية الدفاع الجوي والصاروخي الروسية المكثفة في حرب أوكرانيا" . www.key.aero . 24 يناير 2023. تم الاطلاع عليه في 2 سبتمبر 2024 .
  66. ↑ «القوات المسلحة الأوكرانية تدمر منصتي إطلاق صواريخ بوك-إم3 ومنشأة روسية في سفيتلودارسك» . ميليتارني . تم الاطلاع عليه بتاريخ 2 سبتمبر 2024 .
  67. ↑ «أوكرانيا تدّعي تدمير صاروخين روسيين من طراز بوك-إم3 للدفاع الجوي» . armyrecognition.com . تاريخ الاطلاع: 2 سبتمبر 2024 .
  68. ↑ توماس نيوديك (28 مايو 2023). "نظام فرانكن سام الأوكراني الذي يستخدم صواريخ RIM-7 سي سبارو يكشف عن نفسه" . TWZ.
  69. ↑ هامبلينغ، ديفيد (11 يونيو 2024). "ذخيرة سويتشبليد بعيدة المدى تدمر منظومة صواريخ بوك الروسية" . mil.in.ua. تم الاطلاع عليه بتاريخ 12 يونيو 2024 .
  70. ↑ دارينا فيالكو (30 ديسمبر 2024). "قوات الأنظمة غير المأهولة تدمر منظومة بوك الروسية في اتجاه زابوروجيا" . آر بي سي - أوكرانيا . تاريخ الاطلاع: 31 ديسمبر 2024 .
  71. ↑ ليليانا أولينياك. "المدافعون الأوكرانيون يدمرون 3 صواريخ أرض-جو روسية من طراز بوك في يوم واحد في منطقة كورسك" . آر بي سي أوكرانيا . تم الاطلاع عليه بتاريخ 7 أبريل 2025 .
  72. ↑ أنجليكا كالتشينكو (7 أكتوبر 2025). "طائرة مسيرة أوكرانية تحلق على متن مدفع بوك-إم2 وتوجه ضربة دقيقة إلى منظومة روسية" . ديفنس إكسبريس . تاريخ الاطلاع: 7 أكتوبر 2025 .
  73. ↑ ديلان مالياسوف (10 أكتوبر 2025). "روسيا تزعم إسقاط صاروخ كروز FP-5 الأوكراني الجديد" . مدونة الدفاع . تاريخ الاطلاع: 10 أكتوبر 2025 .
  74. ↑ تاراس سافرونوف (14 نوفمبر 2025). "الروس يتحولون إلى صواريخ قديمة لنظام أوسا-إيه كيه إم" . ميليتارني . تم الاطلاع عليه في 7 أبريل 2026 .
  75. ↑ بولينا موروزيوك؛ فرانسيس فاريل (31 مارس 2026). "كيف تدمر أوكرانيا الدفاعات الجوية الروسية "بشكل منهجي"" . صحيفة كييف إندبندنت . تاريخ الاطلاع: 7 أبريل 2026 .
  76. ↑ «القوات الأمريكية تدمر منظومة الدفاع الجوي بوك-إم2إي في قاعدة كاراكاس» . مدونة الدفاع - أخبار عسكرية ودفاعية . 3 يناير 2026. تاريخ الاطلاع: 3 يناير 2026 .
  77. 1 2 3 4 5مجمع المضارب المتحرك 9K317 "Buk-M2" | تقنية الضربRbase.new-factoria.ru. مؤرشف من الأصل بتاريخ 11 مايو 2012. تم الاطلاع عليه بتاريخ 3 يونيو 2015 .
  78. 1 2 هيرفينا، سيزوفا إيرينا.مجمع صحي متعدد القنوات ذو أهمية كبيرة "Buk-M2"www.niip.ru (باللغة الروسية). مؤرشف من الأصل بتاريخ 4 نوفمبر 2013. تم الاطلاع عليه بتاريخ 2 أغسطس 2015 .
  79. ↑ "يوتا / رئيسي / في منتدى "الجيش-2022" يتضمن 7 و 29 عقدًا مع 26 عرضًا مقترحًا" . ارمستراد.org . تم الاسترجاع في 29 أغسطس 2022 .
  80. ↑ (باللغة الروسية) البيان السنوي لمعهد تيخوميروف للأبحاث العلمية لتصميم الأدوات في عام 2005
  81. 1 2 "بيان تمويل شركة دولغوبرودني العلمية للإنتاج لعام 2011" . شركة سكرين (باللغة الروسية). مصنع دولغوبرودني العلمي للإنتاج . 2012. مؤرشف من الأصل في 31 ديسمبر 2013. تم الاطلاع عليه في 30 ديسمبر 2013 .
  82. ↑ الدفعة الثانية من ثلاث فرقاطات من مشروع 1135.6 قيد التجهيز. مؤرشفة بتاريخ 17 أبريل 2011 في أرشيف الإنترنت ، وزارة الدفاع الباكستانية، 14 أبريل 2011
  83. 1 2 "بيلاروسيا تكشف النقاب عن منظومة صواريخ أرض-جو بوك-إم بي 2 كيه المزودة بصاروخ 9 إم 318 الغامض، مما يثير تساؤلات حول أصولها | ديفنس إكسبريس" . en.defence-ua.com . تاريخ الاطلاع: 3 سبتمبر 2025 .
  84. 1 2 "صاروخ موجه مضاد للطائرات لنظام Buk-MB2 SAM مع منطقة قتل أكبر تم تطويره في بيلاروسيا - لجنة الدولة - Агентство военный новостей || إنترفاكس روسيا" . www.interfax-russia.ru (بالروسية). 10 ديسمبر 2024 . تم الاسترجاع في 3 سبتمبر 2025 .
  85. ↑ «بيلاروسيا تختبر صاروخًا مضادًا للطائرات لنظام الدفاع الجوي المحلي» . ميليتارني . تم الاطلاع عليه بتاريخ 3 سبتمبر 2025 .
  86. ↑ "شركة بيلسبتسفنيشتكنيكا | سامي تُكمل بنجاح المرحلة النهائية من اختبار أول صاروخ جو-جو محلي الصنع" . bsvt.by. تاريخ الاطلاع: 3 سبتمبر 2025 .
  87. ↑ كاندورا، دانييلا (3 يونيو 2019). "بيلاروسيا تعرض نموذجًا أوليًا لصاروخ أرض-جو 9M318" . تهديد الصواريخ . تم الاطلاع عليه في 3 سبتمبر 2025 .
  88. ↑ "صاروخ 9M318 الموجه المضاد للطائرات، صنع في بيلاروسيا، يُعرض لأول مرة في معرض ميلكس 2025" . وكالة تاس . تاريخ الاطلاع: 3 سبتمبر 2025 .
  89. ↑ "بيلاروسيا تكشف النقاب عن نموذج أولي لصاروخ أرض-جو 9M318" . موقع ديفولت . 31 مايو 2019. تم الاطلاع عليه بتاريخ 3 سبتمبر 2025 .
  90. ↑ "أكملت شركة SAMI بنجاح المرحلة النهائية من اختبار أول صاروخ جو-جو محلي الصنع" . vpk.gov.by. تم الاطلاع عليه بتاريخ 3 سبتمبر 2025 .
  91. 1 2 "تقول لوكاشينكا أن بيلاروسيا تطلق مضربًا. هل هي؟" . Наšа Нива (باللغة البيلاروسية). 11 نوفمبر 2022 . تم الاسترجاع في 2 أكتوبر 2025 .
  92. ↑ «روسيا تجبر الولايات المتحدة على الخروج من أسواقها التقليدية للأسلحة» . Pravda.Ru. ١٦ مايو ٢٠٠٨. مؤرشف من الأصل في ٤ يونيو ٢٠١٢. تم الاطلاع عليه في ٢٠ فبراير ٢٠١٢ .
  93. 1 2 3مجمع المضارب 2K12 CUBأُرشف من الأصل في 6 أكتوبر 2014. تم الاطلاع عليه في 14 نوفمبر 2014 .
  94. 1 2 3مجمع المضارب 9K37 بوكأُرشف من الأصل في 6 أكتوبر 2014. تم الاطلاع عليه في 14 نوفمبر 2014 .
  95. ↑مراجعة ЗРК БУК- обзорأُرشف من الأصل في 6 أكتوبر 2014. تم الاطلاع عليه في 14 نوفمبر 2014 .
  96. 1 2 "-1" . مؤرشف من الأصل في 7 أكتوبر 2014. تم الاطلاع عليه في 14 نوفمبر 2014 .
  97. ↑ "نظام صواريخ الدفاع الجوي بوك-إم2إي - تكنولوجيا الجيش" . مؤرشف من الأصل في 6 أكتوبر 2014. تم الاطلاع عليه في 14 نوفمبر 2014 .
  98. ↑في إندونيسيا قامت بإقامة عرض للمجمع الروسي "Buck-M2E" – وكلاء معلومات روسياArms-expo.ru. ٢٢ مايو ٢٠١٥. مؤرشف من الأصل في ٢٤ يونيو ٢٠١٥. تم الاطلاع عليه في ٣ يونيو ٢٠١٥ .
  99. ↑ "-2, – "-2"تمت أرشفة هذا النص من المصدر الأصلي في 6 أكتوبر 2014. تم الاطلاع عليه في 14 نوفمبر 2014 .
  100. ↑ЗРК "Бук-М2Э"أُرشف من الأصل في 6 أكتوبر 2014. تم الاطلاع عليه في 14 نوفمبر 2014 .
  101. 1 2 3 4 5 "9K317M "Buk-M3" نظام صواريخ مضادة للطائرات متوسطة المدى | Missilery.info" .
  102. 1 2مجمع المضارب 9K37 بوك-M1أُرشف من الأصل في 6 أكتوبر 2014. تم الاطلاع عليه في 14 نوفمبر 2014 .
  103. 1 2 3مجمع الضربات الجوية 9K317 "Buk-M2"أُرشف من الأصل في 11 مايو 2012. تم الاطلاع عليه في 14 نوفمبر 2014 .
  104. ↑الإنتاج الأساسي للطائرات التجارية(باللغة الروسية). أُرشف من الأصل في 26 سبتمبر 2011. تم الاطلاع عليه في 14 نوفمبر 2014 .
  105. 1 2 "ألماس-أنتي تختبر نظام صواريخ الدفاع الجوي بوك-إم3" .
  106. 1 2"شتيل-1" - ألماز-أنتي[ المنتجات الرئيسية - منظومة صواريخ الدفاع الجوي شتيل-1 ] . Almaz-antey.ru. مؤرشف من الأصل بتاريخ 10 نوفمبر 2014. تم الاطلاع عليه بتاريخ 3 يونيو 2015 .
  107. 1 2«شتيل» – مجمع صحي روسي، مجمعات نمطية تم نشرها في منشآت VMF الروسية في عام 2014(باللغة الروسية). 23 سبتمبر 2013. مؤرشف من الأصل في 23 سبتمبر 2015. تم الاطلاع عليه في 2 أغسطس 2015 .
  108. ^ "بوك-M1-2 – شركة ألماز أنتي" . تم الاسترجاع 14 نوفمبر 2014 .{{cite web}}: CS1 maint: deprecated archiveal service ( link )
  109. 1 2 3 4 5 (بالروسية) ZRK SD 9K317 "بوك-إم2" مؤرشف في 11 مايو 2012 في Wayback Machine ضمن نظام معلومات تكنولوجيا الصواريخ التابع لجامعة فوينمه التقنية.
  110. 1 2مجمع المضرب الصحي المتكامل "فندق-1" | تقنية الضربRbase.new-factoria.ru. مؤرشف من الأصل بتاريخ 18 مايو 2015. تم الاطلاع عليه بتاريخ 3 يونيو 2015 .
  111. ↑ЗРК "بوك"-رصاصة زينيتانية 9M38Pvo.guns.ru. 20 يوليو 2000. مؤرشف من الأصل في 24 ديسمبر 2014. تم الاطلاع عليه في 3 يونيو 2015 .
  112. 1 2 3 4 5 6مجمع المراكب الهوائية Buck-M1–2 (أورال)أُرشف من الأصل في 14 يونيو 2012. تم الاطلاع عليه في 14 نوفمبر 2014 .
  113. 1 2 3 فاسيلي ن. يا، غورينوفيتش أ.ل، أنظمة الصواريخ المضادة للطائرات، صفحة 251
  114. 1 2 سيزوفا ايرينا يريفنا.مجمع الضربات الجوية "Buk-M1–2"أُرشف من المصدر الأصلي في 4 نوفمبر 2013. تم الاطلاع عليه في 14 نوفمبر 2014 .
  115. 1 2 نظام ADMC متعدد القنوات متوسط ​​المدى «Buk-М2E» مؤرشف بتاريخ 31 ديسمبر 2013 على موقع Wayback Machine التابع لمعهد NIIP
  116. ↑ روسيا تحتفل بيوم سائقي الجيش. مؤرشف في 3 أبريل 2011 في Wayback Machine ، 29 مايو 2010 (باللغة الروسية)
  117. ↑ الجيش يستعد لاختبار نظام صواريخ بوك المُطوّر. مؤرشف في 25 سبتمبر 2008 على موقع Wayback Machine ، Charter'97 ، 11 أكتوبر 2005
  118. ↑ (بالروسية) بوك-إم بي في عرض عسكري في باكو. مؤرشف في 19 يوليو 2013 في Wayback Machine ، Voenno-politiceskoe obozrenie، 26 يونيو 2013
  119. ↑ «إيران تختبر منظومة دفاع صاروخي جديدة مضادة للطائرات: الحرس الثوري» . صحيفة ديلي ستار - لبنان . مؤرشفة من الأصل بتاريخ 27 نوفمبر 2014. تم الاطلاع عليها بتاريخ 14 نوفمبر 2014 .
  120. ↑ الأرجنتين. "نظام صواريخ الدفاع الجوي متوسط ​​المدى HQ-16" . مؤرشف من الأصل في 2 يناير 2016. تم الاطلاع عليه في 2 مارس 2022 .
  121. ↑ЗРК "Buk" - التوعية والأبحاث في ستانسياPvo.guns.ru. 20 يوليو 2000. مؤرشف من الأصل في 12 يوليو 2015. تم الاطلاع عليه في 3 يونيو 2015 .
  122. 1 2 3 4 5 "RusArmy.com -" . مؤرشف من الأصل في 6 أكتوبر 2014. تم الاطلاع عليه في 14 نوفمبر 2014 .
  123. ↑ЗРК "Бук-М1"Pvo.guns.ru. 21 يوليو 2000. مؤرشف من الأصل في 18 أكتوبر 2015. تم الاطلاع عليه في 3 يونيو 2015 .
  124. 1 2بوك-M1-2 – ألماز-أنتيwww.almaz-antey.ru (باللغة الروسية). مؤرشف من الأصل بتاريخ 6 أكتوبر 2014. تم الاطلاع عليه بتاريخ 2 أغسطس 2015 .
  125. ↑ "ظرف الخطوبة Antey-2500/S-300VM" (صورة بصيغة JPG) . مؤرشف من الأصل بتاريخ 30 أكتوبر 2013. تم الاطلاع عليه بتاريخ 8 مارس 2025 .
  126. ↑ЗРК "Бук-M1–2"/ (export. "Урал")pvo.guns.ru (باللغة الروسية). مؤرشف من الأصل بتاريخ 13 يوليو 2015. تم الاطلاع عليه بتاريخ 2 أغسطس 2015 .
  127. ↑ "تاريخ الاختبارات في ميدان رماية إمبا" . مؤرشف من الأصل في 5 أبريل 2008. تم الاطلاع عليه في 2 مارس 2022 .
  128. ↑في الوقت الحالي، يصل طول "Buk-M3" إلى 70 كم، قبل أن يتم ضبطها على العارضة S-300أُرشف من المصدر الأصلي في 2 أكتوبر 2016. تم الاطلاع عليه في 29 سبتمبر 2016 .
  129. ↑مجمع الصواريخ المدرعة "Buk-M2" ينطلق في لواء الباشيرسكي PVOأُرشف من المصدر الأصلي بتاريخ 29 نوفمبر 2014. تم الاطلاع عليه بتاريخ 14 نوفمبر 2014 .
  130. ↑مجمع المضارب "Buk-M2E" | النشرة العسكريةarmy-news.ru (باللغة الروسية). 6 يناير 2011. مؤرشف من الأصل في 30 مايو 2015. تم الاطلاع عليه في 2 أغسطس 2015 .
  131. ↑ "www.oborona.ru أرشفة من النسخة الأصلية في 24 سبتمبر 2015. تم الاسترجاع 2 أغسطس 2015 .
  132. ↑الأصل: مجمع PV "Buck-M3" يسمح بالانطلاق حتى نهاية العام(باللغة الروسية). مؤرشف من الأصل بتاريخ 17 يوليو 2015. تم الاطلاع عليه بتاريخ 2 أغسطس 2015 .
  133. ↑ "نظام صواريخ مضادة للطائرات 9К317М "BUK-M3"" . Nevskii-bastion.ru. مؤرشف من الأصل بتاريخ 18 مايو 2015. تم الاطلاع عليه بتاريخ 3 يونيو 2015 .
  134. ↑في نهاية عام 2015، تم إنشاء مجمع PV "Buk-M3" للتمويل – وكلاء معلومات روستشيArms-expo.ru. ٢٢ مايو ٢٠١٥. مؤرشف من الأصل بتاريخ ١٨ مايو ٢٠١٥. تم الاطلاع عليه بتاريخ ٣ يونيو ٢٠١٥ .
  135. ↑НИИП أنا. تيخوميروف: قيادة T-50 تنطلق في رحلة بحرية | ريا الأخبارRia.ru. 3 مارس 2014. مؤرشف من الأصل في 19 مايو 2015. تم الاطلاع عليه في 3 يونيو 2015 .
  136. ↑زد / مينيبورونز: سيتم تجديد صواريخ ZRK "Buck-M3" في عام 2016Vz.ru. 28 ديسمبر 2013. مؤرشف من الأصل في 21 ديسمبر 2014. تم الاطلاع عليه في 3 يونيو 2015 .
  137. ↑ إيميا *. "Buk-M3 صواريخ روسية الصنع | ognestrellное орагие России" . روس-guns.com. مؤرشفة من الأصلي في 18 مايو 2015 . تم الاسترجاع 3 يونيو 2015 .
  138. ↑"Buk-M3" ضد ATACMS: أكثر الصواريخ الروسية نقلاً إلى المجمع الأمريكي6 يناير 2016. مؤرشف من الأصل في 9 أكتوبر 2016. تم الاطلاع عليه في 29 سبتمبر 2016 .
  139. ↑القضية الوطنية / الأولويات / صواريخ باليستية جديدة "Buck-M3" ناجحةwww.oborona.ru . مؤرشف من الأصل بتاريخ 6 ديسمبر 2017. تم الاطلاع عليه بتاريخ 4 ديسمبر 2017 .
  140. ↑"Buk-M3" تنطلق من القوات الجوية العسكرية إلى أوروبا الجديدة – الجيش الروسيموقع army-news.ru . مؤرشف من الأصل بتاريخ 17 ديسمبر 2017. تم الاطلاع عليه بتاريخ 4 ديسمبر 2017 .
  141. 1 2"Buk-M3" ضد ATACMS: أكثر الصواريخ الروسية نقلاً إلى المجمع الأمريكي. تلفزيون زفيزدا . 6 يناير 2016. مؤرشف من الأصل في 9 أكتوبر 2016. تم الاطلاع عليه في 4 ديسمبر 2017 .
  142. ^ دامانسيف، يوجيني."Buck-M3" ينطلق من الـPVH إلى مستوى جديد. النشرة العسكرية . مؤرشف من الأصل في 30 نوفمبر 2016 . تم الاسترجاع في 29 سبتمبر 2016 .
  143. ↑ «روغوزين أبلغ عن صواريخ روسية مضادة للطائرات من الجيل الجديد» . LNRMedia . 6 أغسطس 2016. مؤرشف من الأصل في 12 أغسطس 2016. تم الاطلاع عليه في 7 أغسطس 2016 .
  144. ↑تم إطلاق الفرقة الأولى ZRK "Buk-M3" على متن الطائرة٢٤ أكتوبر ٢٠١٦. أُرشف من الأصل في ٥ ديسمبر ٢٠١٧. تم الاطلاع عليه في ٤ ديسمبر ٢٠١٧ .
  145. ↑"Buk-M3" ضد ATACMS: أكثر الصواريخ الروسية نقلاً إلى المجمع الأمريكي. تلفزيون زفيزدا . 6 يناير 2016. مؤرشف من الأصل في 21 أغسطس 2017. تم الاطلاع عليه في 4 ديسمبر 2017 .
  146. ↑ زودين، ألكسندر (9 أبريل 2018). "روسيا تعرض نظام بوك-إم3 للتصدير" . مجموعة جينز للمعلومات . مؤرشف من الأصل في 11 أبريل 2018. تم الاطلاع عليه في 14 أبريل 2018. أعلنت شركة روسوبورون إكسبورت، وهي شركة روسية حكومية لتصدير الأسلحة ، أنها بدأت الترويج لأحدث نسخة من نظام بوك الصاروخي أرض-جو متوسط ​​المدى، وهي النسخة إم3، للتصدير.
  147. ↑ " " روسوبرونيكسبورت " " العرض الأول لاتفاقية حظر الأسلحة الجديدة " " " . يا "أوروجي روسي" . مؤرشفة من الأصلي في 1 يناير 2019 . تم الاسترجاع في 31 ديسمبر 2018 .
  148. ↑ ""Викинг" выставили на продажу". Рамблер/новости. 28 March 2018. Archived from the original on 24 April 2018. Retrieved 23 April 2018.
  149. ↑"Иностранным заказчикам предложили уникальный российский ЗРК "Викинг"". 28 March 2018. Archived from the original on 24 April 2018. Retrieved 23 April 2018.
  150. ↑"ЗРК "Викинг" подготовили к экспортным поставкам". Российская газета. 28 March 2018. Archived from the original on 24 April 2018. Retrieved 23 April 2018.
  151. ↑"Algeria confirms Buk delivery | Jane's 360". archive.is. 16 August 2017. Retrieved 16 January 2018.{{cite news}}: CS1 maint: deprecated archival service (link)
  152. ↑"Buk system spotted during Armenia's Independence Day parade rehearsal - PanARMENIAN.Net". Archived from the original on 17 September 2016.
  153. ↑"Azerbaijan to demonstrate "BUK" anti-aircraft missile complex". News.Az. 20 June 2013. Archived from the original on 23 June 2013. Retrieved 23 June 2013.
  154. ↑"Tikhomirov Instrument Research Institute 9K37 Buk (SA-11 'Gadfly') low to high-altitude surface-to-air missile system". Jane's Information Group. 20 March 2008. Retrieved 4 August 2008.
  155. ↑"Israeli Fighter Jets Challenge Cypriot Air Defense in Mock Battle Exercise". 17 February 2014. Archived from the original on 28 September 2017. Retrieved 4 October 2017.
  156. ↑"Egyptian President Reinforces Friendship with Russia – Kommersant Moscow". Kommersant.com. Archived from the original on 24 February 2012. Retrieved 20 February 2012.
  157. ↑"Egypt Requests Buk-M3 Surface-To-Air Missiles From Russia". www.defensemirror.com. Retrieved 3 November 2023.
  158. ↑"Armament of the Georgian Army". Geo-army.ge. Archived from the original on 9 March 2012. Retrieved 20 February 2012.
  159. ↑ "الصاروخ الذي أسقط طائرة MH17 هو السلاح الدفاعي الرئيسي للبحرية الهندية" . 19 يوليو 2014.
  160. ↑ «كازاخستان تتسلم أول منظومة دفاع جوي من طراز بوك-إم2إي من روسيا» . Janes.com . 3 فبراير 2021. تاريخ الاطلاع: 2 مارس 2022 .
  161. ^ الجيش كيم تشين إيرا أرشفة 17 مايو 2011 في آلة Wayback .، أناتولي شيغانوك. ПОЛИТ.РУ، 16 أكتوبر 2006
  162. ↑ «الجيش الباكستاني يُدخل منظومة صواريخ أرض-جو LY-80 صينية الصنع - جينز 360» . www.janes.com . مؤرشف من الأصل بتاريخ 4 ديسمبر 2017. تم الاطلاع عليه بتاريخ 4 ديسمبر 2017 .
  163. ↑ «باكستان تُدخل رسمياً منظومة الدفاع الجوي LY-80 (HQ-16) إلى الخدمة» . quwa.org . ١٣ مارس ٢٠١٧. مؤرشف من الأصل في ٢٩ أكتوبر ٢٠١٧. تم الاطلاع عليه في ٤ ديسمبر ٢٠١٧ .
  164. ↑ سينها، أكاش (14 يوليو 2018). "باكستان تنشر منظومة دفاع جوي صينية: أين تقف الهند؟" . صحيفة إيكونوميك تايمز . مؤرشف من الأصل في 1 يناير 2019. تم الاطلاع عليه في 31 ديسمبر 2018 .
  165. ↑ صاروخ أرض-جو جديد من طراز HQ-16 جاهز للعمل: جيش التحرير الشعبي الصيني. مؤرشف في 2 أكتوبر 2011 على موقع Wayback Machine ، أخبار الجيش الصيني، 28 سبتمبر 2011
  166. ↑ المصدر: التوازن العسكري 2016، صفحة 190
  167. ↑ المصدر: التوازن العسكري 2016، صفحة 195
  168. ↑ المصدر: التوازن العسكري 2016، صفحة 197
  169. ↑ المصدر: التوازن العسكري 2016، صفحة 199
  170. ↑ "طائرة بوك-إم2 تدخل الخدمة القتالية للدفاع الجوي" . رامبلر نيوز (باللغة الروسية). 30 نوفمبر 2011. مؤرشف من الأصل في 1 نوفمبر 2013. تم الاطلاع عليه في 30 ديسمبر 2013 .
  171. ↑ موجز موسكو للدفاع رقم 1، 2011
  172. ↑ "يامت / أخبار / فاليري جيراسيموف: لفترة الحضانة للانطلاق لأكثر من 300 مركبة جديدة" . تجارة الأسلحة . أرشفة من الأصلي في 7 نوفمبر 2017 . تم الاسترجاع في 4 ديسمبر 2017 .
  173. ↑ "العقود النهائية لمجمع البريد في جامايكا / الأخبار / الماكينات "Tor-M2" و"Tor-M2DT" و"Buk-MZ" و" "S-300V4" . ارمستراد.org . تم الاسترجاع في 2 مارس 2022 .
  174. ↑ "تحققت الحكومة الألمانية من استخدام الوزير للرد على اقتراحات مؤتمر VC" "ألماز-أنتي" في أوليانوفسكي" . ЦАМТО / Центtr анализа мировой тоговли олузием (باللغة الروسية). 10 أكتوبر 2023 . تم الاسترجاع في 1 نوفمبر 2023 .
  175. ↑ "في روسيا تحصل على مجمعات BPH "BUCK-M3""" . ПРАЙМ (بالروسية). 19 سبتمبر 2025. تم الاسترجاع 23 سبتمبر 2025 .
  176. ↑ «نظام الدفاع الجوي للقوات البرية "بوك"» . شركة " أوكروبورونسيرفيس " الحكومية . أوكرانيا. مؤرشف من الأصل في 20 يوليو 2014. تم الاطلاع عليه في 18 يوليو 2014 .
  177. ↑ المصدر: التوازن العسكري 2016، صفحة 206
  178. ^ خريستوفوروف ، فلاديسلاف (3 مارس 2018). "أنظمة النظافة الأوكرانية الحديثة" " Buck M1 " " . أرشفة من الأصلي في 4 مارس 2018 . تم الاسترجاع في 4 مارس 2018 .
  179. ↑ روسيا بيوند "Así probó Argentina sus الصواريخ المضادة للطائرات الروسية Buk-M2E en uns ejercicios militares (فيديو)" . 12 فبراير 2019.
  180. ↑ "الولايات المتحدة الأمريكية تدمر منظومة الدفاع الجوي الفنزويلية بوك-إم2إي التي زودتها بها روسيا" . 3 يناير 2026.
  181. ↑ فيديو لإطلاق نار من مدفع بوك ،موقع قوات الدفاع الفنلندية
  182. ^ "Pääkaupunkiseudun ilmasuojassa paljastui aukko" . سومين كوفاليهتي (بالفنلندية). بيكا إيرفاستي. 3 حزيران/يونيه 2008 مؤرشفة من الأصلي في 31 ديسمبر 2013 . تم الاسترجاع 30 ديسمبر 2013 .
  183. ↑ "فنلندا تُحدّث أنظمة دفاعها الجوي" . صحيفة الصناعات الدفاعية اليومية . 10 سبتمبر 2013. مؤرشف من الأصل في 25 ديسمبر 2013. تم الاطلاع عليه في 30 ديسمبر 2013 .
  184. ^ "BUK M1 -ilmatorjuntajärjestelmä löytyy edelleen myös Suomesta – فيديو" . YLE (باللغة الفنلندية). 23 يوليو 2014 مؤرشفة من الأصلي في 28 يوليو 2014 . تم الاسترجاع 2 أغسطس 2014 .
  185. ↑ "Uutisvideot | Uutisvideot: BUK M1 –ilmatorjuntajärjstelmä löytyy edelleen myös Suomesta" . 23 يوليو 2014.
  186. ↑ "9K37 Buk" . مجموعة معلومات جينز . 17 نوفمبر 2008. تم الاطلاع عليه في 19 نوفمبر 2008 .
  187. ↑ "السجلات التجارية" . مؤرشف من الأصل في 14 أبريل 2010. تم الاطلاع عليه في 14 نوفمبر 2014 .
  188. ↑ "هل تريد السفر إلى سوريا في حالة التحالفات العدوانية؟" . 30 أغسطس 2013 مؤرشفة من الأصلي في 6 أكتوبر 2014 . تم الاسترجاع 14 نوفمبر 2014 .
  189. ↑ المعهد الدولي للدراسات الاستراتيجية (IISS)، التوازن العسكري 2012. — مطبعة نوفيلد، 2012. — ص 349
  190. ↑ "¿Como son los sistemas de defensa aérea que offrece Rusia؟" . 4 فبراير 2021.
  191. ↑ "samolotypolskie.pl – 9K37 "بوك"" . www.samolotypolskie.pl . مؤرشف من الأصل بتاريخ 26 أكتوبر 2017. تم الاطلاع عليه بتاريخ 4 ديسمبر 2017 .

مصادر

مصادر روسية

فيديو
