قنبلة SC50
كانت القنبلة المتفجرة الأسطوانية SC 50 ( Sprengbombe Cylindrisch ) أو القنبلة المتفجرة الأسطوانية باللغة الإنجليزية عائلة من القنابل متعددة الأغراض التي استخدمها سلاح الجو الألماني (لوفتفافه) خلال الحرب العالمية الثانية .
تصميم
تتوفر قنبلة SC50 بثمانية أنواع، وتُصنع بطرق متعددة، بدءًا من هياكل فولاذية مسحوبة من قطعة واحدة، وصولًا إلى قطع فولاذية منفصلة ملحومة معًا، بوزن إجمالي يتراوح بين 48 كيلوغرامًا (106 أرطال) و 55 كيلوغرامًا (121 رطلًا) . [ 1 ] عادةً ما تُملأ القنبلة بمزيج من 40% أماتول و60% تروتيل ، ولكن عند استخدامها كقنبلة مضادة للسفن، تُملأ بمادة تريالين ، وهي مزيج من 15% هيكسوجين و70% تروتيل و15% مسحوق ألومنيوم . يمكن تزويد SC50 إما بمحول مضاد للارتداد للاستخدام ضد السفن، أو بمسمار ستابو الذي يُبقي القنبلة في وضع رأسي ويُفجّرها قبل أن تدفن نفسها، وذلك للاستخدام ضد الأفراد. يمكن تعليقها رأسيًا أو أفقيًا في حجرة القنابل ، أو تثبيتها أفقيًا على جناح أو جسم الطائرة . [ 1 ]
المتغيرات
معيار
| بيانات قنبلة SC 50 Bi [ 2 ] | |||
|---|---|---|---|
| متري | |||
| الطول الإجمالي | 46.1 بوصة (1171 ملم) | ||
| طول الجسم | 30.0 بوصة (762 مم) | ||
| قطر الجسم | 7.9 بوصة (201 ملم) | ||
| عرض الذيل | 16.1 بوصة (409 ملم) | ||
| وزن الحشوة | 24.4 كيلوغرام (54 رطلاً) | ||
| الوزن الإجمالي | 55 كيلوغراماً (121 رطلاً) | ||
| نسبة الشحنة إلى الوزن | 45.75% | ||
| حشوة متفجرة | صب تروتيل أو أماتول أو تريالين | ||
| نوع القنبلة | متفجرات شديدة الانفجار | ||
- ( SC 50 Bi ) جسم من قطعة واحدة من الفولاذ المصبوب، تم تشكيله آليًا. جميع التركيبات ملحومة في مكانها. يوجد جيب عرضي واحد للصمام، يقع أمام العروة الأفقية بقليل. يُثبّت جيب الصمام بالجدار المقابل بلحام واحد. يتسع جيب الصمام لكريتين من نوع بيكريك بالإضافة إلى صمام كهربائي بالحجم العادي. يحتوي مقدمة القنبلة على لولب يسمح بتركيب مسمار حلقي يُستخدم للتعليق الرأسي. يمكن لحام صفيحة امتصاص الصدمات (شبيهة بحلقة الرأس) بمقدمة القنبلة لمنع الارتداد عند استخدامها ضد أهداف في الماء. [ 2 ]
الصف الأول
| بيانات قنبلة SC 50 Ja, L, Stabo [ 2 ] | |||
|---|---|---|---|
| متري | |||
| الطول الإجمالي | Ja و L 1090 مم (43.3 بوصة)، Stabo 1570 مم (61.8 بوصة) | ||
| طول الجسم | 760 مم (30 بوصة) | ||
| قطر الجسم | 200 مم (8 بوصة) | ||
| عرض الذيل | 280 مم (11 بوصة) | ||
| طول الذيل | 409 ملم (16.1 بوصة) | ||
| وزن الحشوة | من 21.0 كيلوغرام (46 رطلاً) إلى 25.0 كيلوغرام (55 رطلاً) | ||
| الوزن الإجمالي | من 48 كيلوغرامًا (106 رطل) إلى 55 كيلوغرامًا (121 رطل) | ||
| نسبة الشحنة إلى الوزن | 46% | ||
| حشوة متفجرة | تروتيل ، أو مسحوق أماتول، أو تريالين المصبوب | ||
| نوع القنبلة | متفجرات شديدة الانفجار | ||
- ( SC 50 Ja ) تم تصنيع طراز Ja من هيكل فولاذي مسحوب من قطعة واحدة.
- ( SC 50 L ) النسخة L هي نفسها النسخة Ja باستثناء أن هيكلها مصنوع من الفولاذ الأنبوبي غير الملحوم. [ 2 ]
- ( SC 50 Stabo ) يشبه طراز Stabo طراز Ja، باستثناء أنه مزود بحلقة ملولبة مثبتة في مقدمة القنبلة، تسمح بتثبيت مسمار فولاذي بطول 470 مم (18.5 بوصة ) وقطر 46 مم (1.8 بوصة) على هذه الحلقة، مما يسمح للقنبلة بالانفجار فوق سطح الأرض، عادةً على ارتفاع شخص. [ 2 ]
الصف الثاني
| بيانات قنبلة SC 50 J، JB، JC، J/1 [ 2 ] | |||
|---|---|---|---|
| متري | |||
| الطول الإجمالي | 1090 مم (43.3 بوصة) | ||
| طول الجسم | 670 مم (26.4 بوصة) | ||
| قطر الجسم | 200 مم (8 بوصة) | ||
| عرض الذيل | 280 مم (11 بوصة) | ||
| طول الذيل | 409 ملم (16.1 بوصة) | ||
| وزن الحشوة | من 21.0 كيلوغرام (46 رطلاً) إلى 25.0 كيلوغرام (55 رطلاً) | ||
| الوزن الإجمالي | من 48 كيلوغرامًا (106 رطل) إلى 55 كيلوغرامًا (121 رطل) | ||
| نسبة الشحنة إلى الوزن | 46% | ||
| حشوة متفجرة | تروتيل ، أو مسحوق أماتول، أو تريالين المصبوب | ||
| نوع القنبلة | متفجرات شديدة الانفجار | ||
- ( SC 50 J ) صُنعت الطائرة J كوحدة واحدة من الأنف والجسم مع لحام القاعدة بالجسم. [ 2 ]
- ( SC 50 JB ) يُعد طراز JB هو الطراز الأحدث من طراز J، وله نفس التصميم. [ 2 ]
- ( SC 50 JC ) يتكون طراز JC من قطعتين: مقدمة وجسم. صُنعت المقدمة من الفولاذ المضغوط، بينما صُنع الجسم من الفولاذ المسحوب. تم لحام المقدمة واللوحة الأساسية بجسم القنبلة. [ 2 ]
- ( SC 50 J/2 ) كان طراز J/2 مشابهًا لطراز JC باستثناء جودة الفولاذ المستخدم في التصنيع. وقد تم إنتاج هذا الطراز بكميات محدودة فقط. [ 2 ]
تفجير ويمبلي 2015
في مايو 2015، تم العثور على قنبلة من طراز SC 50 في موقع بناء على طريق إمباير واي في ويمبلي، لندن. أُلقيت هذه القنبلة خلال غارات القصف الجوي على لندن عام 1940 من قبل سلاح الجو الألماني (لوفتفافه). حاول خبراء إبطال المتفجرات من الوحدة 11 لإبطال الذخائر المتفجرة التابعة لسلاح الإمداد الملكي تفكيكها، لكن محاولتهم باءت بالفشل، وتم نقل القنبلة لاحقًا وتفجيرها بأمان في موقع سري. [ 3 ]
الثقافة الشعبية
في حلقة " شيء كريه في الخزنة " من مسلسل "جيش الآباء "، تسبب انفجار مدفع رشاش من طراز SC50 في احتجاز الكابتن ماينوارينغ والرقيب ويلسون في خزنة البنك.
معرض الصور

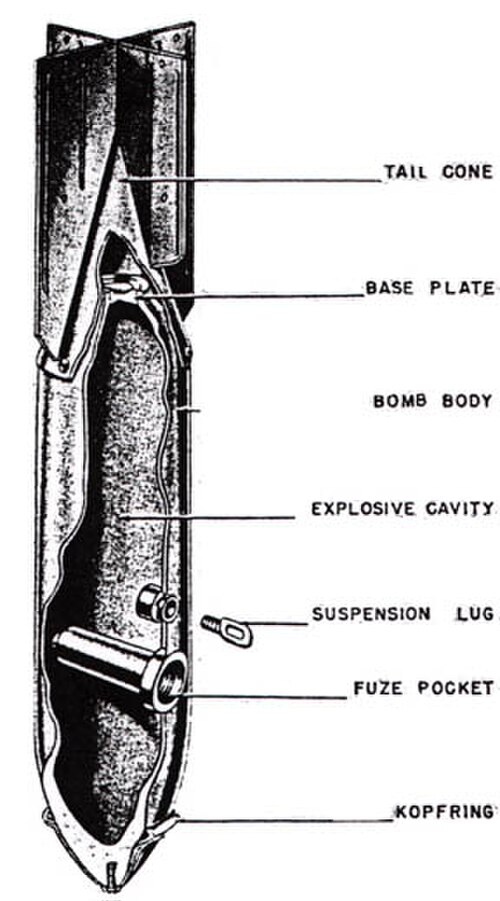

Sc 50Ja

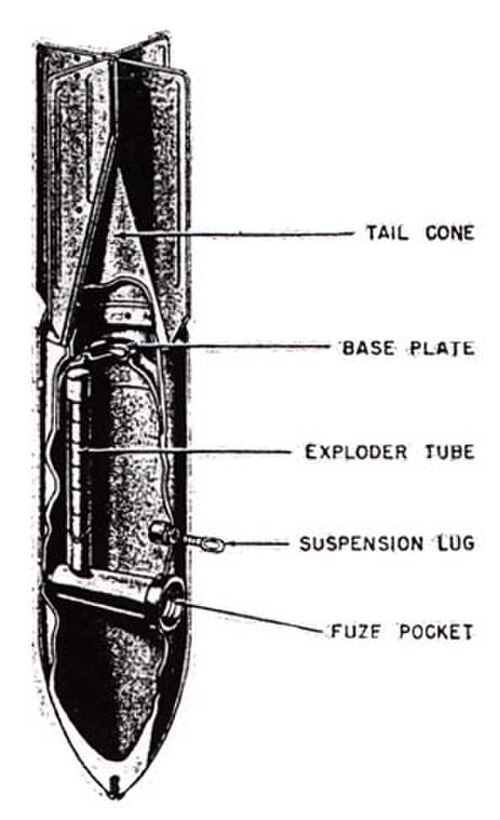

Sc 50JB

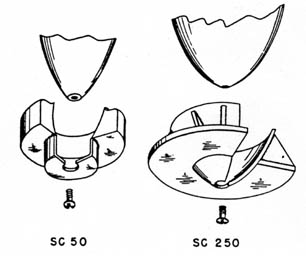

حلقات مضادة للارتداد.

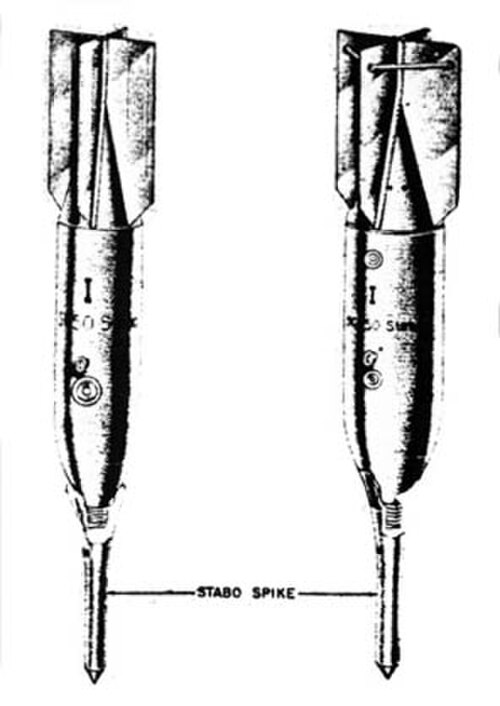

مسامير ستابو.
