نسبة أبعاد البكسل

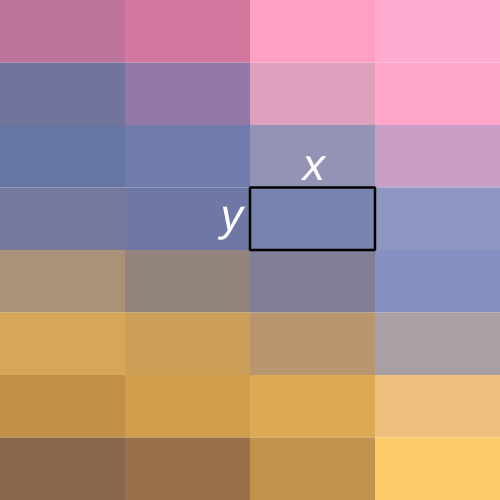

نسبة عرض البكسل ( PAR ) هي نسبة رياضية تصف كيفية مقارنة عرض البكسل في الصورة الرقمية بارتفاع ذلك البكسل.

تعرض معظم أنظمة التصوير الرقمي الصورة على شكل شبكة من وحدات البكسل المربعة الصغيرة. مع ذلك، تعرض بعض أنظمة التصوير، وخاصة تلك التي يجب أن تكون متوافقة مع أفلام التلفزيون ذات الدقة القياسية ، الصورة على شكل شبكة من وحدات البكسل المستطيلة، حيث يختلف عرض البكسل عن ارتفاعه. وتصف نسبة أبعاد البكسل هذا الاختلاف.

يقتصر استخدام نسبة أبعاد البكسل في الغالب على الصور المتعلقة بالتلفزيون ذي الدقة القياسية وبعض الحالات الاستثنائية الأخرى. أما معظم أنظمة التصوير الأخرى، بما في ذلك تلك التي تتوافق مع معايير وممارسات SMPTE ، فتستخدم بكسلات مربعة.

يُعرف PAR أيضًا باسم نسبة العرض إلى الارتفاع للعينة ويختصر بـ SAR ، على الرغم من أنه يمكن الخلط بينه وبين نسبة العرض إلى الارتفاع للتخزين .

مقدمة

نسبة عرض الصورة إلى ارتفاعها تُعرف بنسبة العرض إلى الارتفاع ، أو تحديدًا نسبة العرض إلى الارتفاع للعرض (DAR) - وهي نسبة الصورة كما تُعرض. بالنسبة للتلفزيون، كانت نسبة العرض إلى الارتفاع للعرض تقليديًا 4:3 (أي ملء الشاشة)، بينما أصبحت 16:9 (أي الشاشة العريضة) هي المعيار الحالي للتلفزيون عالي الوضوح (HDTV). في الصور الرقمية ، يوجد فرق بينها وبين نسبة العرض إلى الارتفاع للتخزين (SAR)، وهي نسبة أبعاد البكسل . إذا عُرضت الصورة ببكسلات مربعة، فإن هاتين النسبتين تتطابقان؛ وإذا لم تكن كذلك، فسيتم استخدام بكسلات غير مربعة، أي "مستطيلة"، وبالتالي تختلف هاتان النسبتان. تُعرف نسبة العرض إلى الارتفاع للبكسلات نفسها بنسبة العرض إلى الارتفاع للبكسل (PAR) - وهي 1:1 للبكسلات المربعة - وترتبط هاتان النسبتان بالتطابق.

SAR × PAR = DAR

إعادة الترتيب (حل المعادلة لإيجاد قيمة PAR) ينتج عنه:

PAR = DAR / SAR

على سبيل المثال:

صورة VGA بحجم 640 × 480 لها نسبة عرض إلى ارتفاع تبلغ 640/480 = 4:3، وإذا تم عرضها على شاشة عرض بنسبة 4:3 (نسبة العرض إلى الارتفاع = 4:3) فإنها تحتوي على وحدات بكسل مربعة، وبالتالي نسبة عرض إلى ارتفاع تبلغ 1:1.
على النقيض من ذلك، فإن صورة PAL بدقة 720 × 576 بكسل (D-1) لها نسبة عرض إلى ارتفاع تبلغ 720/576 = 5:4، ولكن عند عرضها على شاشة بنسبة 4:3 (DAR = 4:3)، تصبح نسبة العرض إلى الارتفاع 4/3 : 5/4 = 16:15 ≈ 1.066. هذا يعني أنه يجب "تمديد" بكسلات صورة PAL بهذا المقدار لتناسب شاشة العرض بنسبة 4:3.

في الصور التناظرية مثل الأفلام، لا يوجد مفهوم البكسل، ولا مفهوم SAR أو PAR، ولكن في رقمنة الصور التناظرية، تحتوي الصورة الرقمية الناتجة على بكسلات، وبالتالي SAR (وبالتالي PAR، إذا تم عرضها بنفس نسبة العرض إلى الارتفاع الأصلية).

تظهر وحدات البكسل غير المربعة بكثرة في معايير التلفزيون الرقمي المبكرة، والمرتبطة برقمنة إشارات التلفزيون التناظرية - التي تختلف دقتها الرأسية عن دقتها الأفقية "الفعالة"، وبالتالي يُفضل وصفها بوحدات بكسل غير مربعة - وكذلك في بعض كاميرات الفيديو الرقمية وأنماط عرض الكمبيوتر ، مثل محول الرسومات الملونة (CGA). وتظهر اليوم أيضًا في عملية تحويل الترميز بين دقة ذات نسب عرض إلى ارتفاع مختلفة.

لا تحتوي الشاشات الفعلية عمومًا على وحدات بكسل غير مربعة، على الرغم من أن المستشعرات الرقمية قد تحتوي عليها؛ فهي بالأحرى تجريد رياضي يستخدم في إعادة أخذ عينات الصور للتحويل بين الدقة.

هناك عدة عوامل معقدة في فهم PAR، لا سيما فيما يتعلق برقمنة الفيديو التناظري:

أولًا، لا يحتوي الفيديو التناظري على وحدات بكسل، بل على مسح نقطي ، وبالتالي يتمتع بدقة رأسية محددة (خطوط المسح النقطي)، ولكن ليس بدقة أفقية محددة ، لأن كل خط يمثل إشارة تناظرية. مع ذلك، يمكن تحديد الدقة الأفقية الفعالة باستخدام نظرية أخذ العينات، وذلك من خلال معدل أخذ عينات معياري ، كما هو موضح أدناه.
ثانيًا، بسبب التجاوز ، لا تظهر بعض الخطوط في أعلى وأسفل الصورة النقطية، وكذلك بعض أجزاء الصورة الممكنة على اليسار واليمين - انظر: التجاوز: مشاكل دقة التحويل من التناظري إلى الرقمي . كذلك، قد تكون الدقة مُقرّبة (يستخدم نظام DV NTSC 480 خطًا، بدلًا من 486 خطًا الممكنة).
ثالثًا، يتم دمج إشارات الفيديو التناظرية - حيث تُرسل كل صورة (إطار) على شكل "حقلين"، يحتوي كل منهما على نصف عدد الخطوط. وبالتالي، إما أن تكون وحدات البكسل ضعف ارتفاعها في حالة عدم وجود دمج، أو يتم إزالة الدمج من الصورة.

خلفية

يُعرض الفيديو كسلسلة متتابعة من الصور تُسمى إطارات الفيديو. تاريخيًا، كانت إطارات الفيديو تُنشأ وتُسجل بصيغة تناظرية. ومع تطور تقنيات العرض الرقمي والبث الرقمي وضغط الفيديو الرقمي بشكل منفصل، ظهرت اختلافات في إطارات الفيديو، والتي يجب معالجتها باستخدام نسبة عرض البكسل. تُعرَّف إطارات الفيديو الرقمية عمومًا بأنها شبكة من البكسلات تُستخدم لعرض كل صورة متتابعة. يُحدد المكون الأفقي بالبكسلات (أو العينات)، ويُعرف بسطر الفيديو. أما المكون الرأسي فيُحدد بعدد الأسطر، كما في 480 سطرًا.

طُوِّرت معايير وممارسات التلفزيون ذي الوضوح القياسي كتقنيات بثٍّ مخصصة للبث الأرضي، ولذلك لم تُصمَّم لعرض الفيديو الرقمي. تُعرِّف هذه المعايير الصورة على أنها مجموعة من " الخطوط " الأفقية المحددة جيدًا، و" مدة الخط " الرأسية المحددة جيدًا، ومركز الصورة المحدد جيدًا. مع ذلك، لا يوجد معيار تلفزيوني ذو وضوح قياسي يُحدِّد حواف الصورة بدقة أو يشترط صراحةً عددًا معينًا من عناصر الصورة لكل خط. علاوة على ذلك، تستخدم أنظمة الفيديو التناظرية مثل NTSC 480i و PAL 576i ، بدلًا من استخدام الإطارات المعروضة تدريجيًا، حقولًا أو أنصاف إطارات متداخلة تُعرض بطريقة متشابكة لتقليل الوميض ومضاعفة معدل الصورة للحصول على حركة أكثر سلاسة.

التحويل من تناظري إلى رقمي

نتيجةً لتطور قدرات الحواسيب لتصبح أدوات تحرير فيديو ، تم تطوير محولات الفيديو الرقمية إلى التناظرية ومحولات الفيديو التناظرية إلى الرقمية للتغلب على عدم التوافق هذا. ولتحويل خطوط الفيديو التناظرية إلى سلسلة من البكسلات المربعة، اعتمدت الصناعة معدل أخذ عينات افتراضيًا لاستخراج قيم الإضاءة (لوما) إلى البكسلات. وكان معدل أخذ عينات الإضاءة للصور بدقة 480i هو 12 ± 3/11 ميجاهرتز ، وللصور بدقة 576i هو 14 ± 3/4 ميجاهرتز .

صِيغَ مصطلح نسبة عرض البكسل لأول مرة عندما حددت توصية ITU-R BT.601 (المعروفة باسم Rec. 601 ) أن صور التلفزيون ذات الدقة القياسية تتكون من 720 بكسل غير مربعة. لم تُحدد توصية ITU-R BT.601 نسبة عرض البكسل بدقة، لكنها قدمت معلومات كافية لحسابها بدقة استنادًا إلى الممارسات الصناعية: معدل أخذ عينات الإضاءة القياسي الذي يبلغ 13 ± 1/2 ميجاهرتز . بناءً على هذه المعلومات:

نسبة عرض البكسل لـ 480i ستكون 10:11 كما يلي:
$12{\tfrac {3}{11}}\div 13{\tfrac {1}{2}}={\tfrac {10}{11}}$
نسبة عرض البكسل لشاشة 576i ستكون 59:54 كما يلي:
$14{\tfrac {3}{4}}\div 13{\tfrac {1}{2}}={\tfrac {59}{54}}$

سعت توصية SMPTE RP 187 إلى توحيد نسب أبعاد البكسل لتقنيتي 480i و 576i ، حيث حددت النسبة 177:160 لتقنية 480i و1035:1132 لتقنية 576i . إلا أنه نظرًا للاختلاف الكبير بين هذه النسب والممارسات المتبعة في الصناعة، فضلًا عن العبء الحسابي الذي تفرضه على الأجهزة المستخدمة، تم تجاهل توصية SMPTE RP 187. واقترح الملحق A.4 من توصية SMPTE RP 187 استخدام النسبة 10:11 لتقنية 480i .

حتى وقت كتابة هذا التقرير، لا يزال معيار ITU-R BT.601-6، وهو أحدث إصدار من معيار ITU-R BT.601، يشير إلى أن نسب أبعاد البكسل المذكورة أعلاه صحيحة.

معالجة الفيديو الرقمي

كما ذُكر أعلاه، حددت المواصفة القياسية ITU-R BT.601 أن صور التلفزيون ذات الدقة القياسية تتكون من 720 بكسل غير مربعة، يتم أخذ عينات منها بمعدل محدد بدقة. وتُظهر عملية حسابية بسيطة أن عرض 704 بكسل يكفي لعرض صورة قياسية بنسبة 4:3 بدقة 480i أو 576i .

صورة بنسبة 4:3 و480 خطًا، تم رقمنتها بمعدل أخذ العينات الموصى به وفقًا لمعيار Rec. 601، سيكون عرضها 704 بكسل غير مربع.
${\frac {x}{480}}\times {\frac {10}{11}}={\frac {4}{3}}\Rightarrow x={\frac {480\times 11\times 4}{10\times 3}}=704$
صورة بنسبة 4:3 و576 خطًا، تم رقمنتها بمعدل أخذ العينات الموصى به وفقًا لمعيار Rec. 601، ستكون بعرض 702 + 54 ⁄ 59 بكسل غير مربع.
${\frac {x}{576}}\times {\frac {59}{54}}={\frac {4}{3}}\Rightarrow x={\frac {576\times 54\times 4}{59\times 3}}=702{\tfrac {54}{59}}$

لسوء الحظ، لا تكون جميع صور التلفزيون القياسية بنسبة عرض إلى ارتفاع 4:3 بالضبط: كما ذُكر سابقًا، في الفيديو التناظري، يكون مركز الصورة واضحًا، لكن حوافها غير موحدة. ونتيجةً لذلك، أنتجت بعض الأجهزة التناظرية (معظمها أجهزة PAL، وبعضها الآخر أجهزة NTSC) صورًا متحركة أعرض أفقيًا (بشكل طفيف). وينطبق هذا أيضًا تناسبيًا على صور الشاشة العريضة (16:9). لذا، وللحفاظ على هامش خطأ آمن، اشترطت مواصفة ITU-R BT.601 أخذ عينات من 16 بكسلًا إضافيًا غير مربع لكل سطر (8 بكسلات إضافية عند كل حافة) لضمان حفظ جميع بيانات الفيديو بالقرب من الحواف.

إلا أن هذا الشرط كان له آثار على أفلام نظام PAL. فقد كانت نسب أبعاد بكسلات PAL للشاشة القياسية (4:3) والشاشة العريضة الأنامورفية (16:9)، وهي 59:54 و118:81 على التوالي، غير ملائمة لمعالجة الصور الرقمية، لا سيما عند دمج مقاطع فيديو PAL وNTSC. ولذلك، اختارت برامج تحرير الفيديو القيم المكافئة تقريبًا، وهي 12:11 و16:11 على التوالي، والتي كانت أكثر أناقة، وقادرة على إنشاء صور رقمية PAL بعرض 704 بكسل بالضبط، كما هو موضح:

للعرض بنظام PAL 4:3:
${\frac {4}{3}}\div {\frac {704}{576}}=\color {blue}{\frac {12}{11}}$
للعرض على نظام PAL بنسبة عرض إلى ارتفاع 16:9:
${\frac {16}{9}}\div {\frac {704}{576}}=\color {blue}{\frac {16}{11}}$

عدم اتساق في قيم نسبة العرض إلى الارتفاع المحددة للبكسل

تنتشر على الإنترنت وفي مختلف وسائل الإعلام المنشورة مصادر عديدة تُقدّم قيماً مختلفة وغير متوافقة إلى حد كبير كنسبة أبعاد البكسل لصور الفيديو وأنظمة الفيديو المختلفة. (انظر قسم المصادر التكميلية ).

لتقييم دقة هذه المصادر وجدواها بموضوعية، يُرجى ملاحظة أنه بما أن الصورة المتحركة الرقمية اختُرعت بعد سنوات من الصورة المتحركة التقليدية، فإن جميع صور الفيديو المُخصصة للتلفزيون ذي الوضوح القياسي والوسائط المتوافقة معه، سواءً كانت رقمية أو غيرها، لها (ويجب أن تكون لها) مواصفات متوافقة مع التلفزيون ذي الوضوح القياسي. لذلك، يجب حساب نسبة عرض البكسل للفيديو الرقمي من مواصفات الأجهزة التقليدية الشائعة، وليس من مواصفات الفيديو الرقمي نفسه. وإلا، فإن أي نسبة عرض بكسل تُحسب من مصدر فيديو رقمي لا يمكن استخدامها إلا في حالات مُحددة لنفس نوع مصادر الفيديو، ولا يُمكن اعتبارها/استخدامها كنسبة عرض بكسل عامة لأي نظام تلفزيوني ذي وضوح قياسي.

بالإضافة إلى ذلك، وعلى عكس الفيديو الرقمي الذي يتميز بحواف صورة واضحة، لم تُوحّد أنظمة الفيديو التقليدية حواف الصورة. لذا، لا يمكن حساب نسبة العرض إلى الارتفاع للبكسل في أنظمة التلفزيون القياسية الشائعة بناءً على حواف الصور. قد لا تكون قيمة نسبة العرض إلى الارتفاع المحسوبة خاطئة تمامًا، ولكن لا يمكن اعتبارها النسبة العامة للبكسل في أي نظام فيديو محدد. ويقتصر استخدام هذه القيم على حالات معينة فقط.

المعايير والممارسات الحديثة

في أنظمة التصوير الرقمي الحديثة وأجهزة التلفزيون عالية الوضوح ، وخاصة تلك المتوافقة مع معايير وممارسات SMPTE، تُستخدم وحدات البكسل المربعة فقط للبث والعرض. مع ذلك، تستخدم بعض التنسيقات (مثل HDV و DVCPRO HD ) وحدات بكسل غير مربعة داخليًا لتخزين الصور، وذلك لتقليل كمية البيانات التي يجب معالجتها، وبالتالي الحد من معدلات النقل اللازمة والحفاظ على التوافق مع الواجهات الحالية.

مشاكل البكسلات غير المربعة

يؤدي عرض صورة بنسبة عرض إلى ارتفاع معينة على جهاز ذي نسبة عرض إلى ارتفاع مختلفة إلى ظهور الصورة مشوهة أو مضغوطة بشكل غير طبيعي، سواءً أفقيًا أو رأسيًا. على سبيل المثال، تبدو الدائرة المرسومة على شاشة كمبيوتر ذات بكسلات مربعة كشكل بيضاوي رأسي على شاشة تلفزيون NTSC ذات دقة قياسية تستخدم بكسلات مستطيلة رأسيًا. وتبرز هذه المشكلة بشكل أكبر على شاشات التلفزيون العريضة.

يجب مراعاة نسبة أبعاد البكسل في برامج تحرير الفيديو التي تُعالج ملفات الفيديو ذات البكسلات غير المربعة، خاصةً عند دمج مقاطع فيديو بنسب أبعاد مختلفة. ينطبق هذا على إنشاء مونتاج فيديو من كاميرات متعددة تستخدم معايير فيديو مختلفة (وهو أمر نادر الحدوث). كما يجب على برامج المؤثرات الخاصة مراعاة نسبة أبعاد البكسل، إذ تتطلب بعض المؤثرات حساب المسافات من نقطة معينة لضمان ظهورها بشكل صحيح. ومن أمثلة هذه المؤثرات: التمويه الشعاعي، وضبابية الحركة، أو حتى تدوير الصورة.

استخدام نسبة العرض إلى الارتفاع للبكسل

تُستخدم قيمة نسبة العرض إلى الارتفاع للبكسل بشكل أساسي في برامج الفيديو الرقمية، حيث يجب تحويل الصور المتحركة أو إعادة تهيئتها لاستخدامها مع أنظمة فيديو مختلفة عن النظام الأصلي. قد يستخدم برنامج تشغيل الفيديو نسبة العرض إلى الارتفاع للبكسل لعرض الفيديو الرقمي بشكل صحيح على الشاشة. كما يستخدم برنامج تحرير الفيديو نسبة العرض إلى الارتفاع للبكسل لتغيير حجم الفيديو وعرضه بشكل صحيح في تنسيق جديد.

يُعد دعم نسبة أبعاد البكسل ضروريًا أيضًا لعرض الصور الرقمية القديمة من معايير الكمبيوتر وألعاب الفيديو التي كانت موجودة في الثمانينيات، دون تشويه. في ذلك الجيل، كانت البكسلات المربعة مكلفة للغاية في الإنتاج، لذلك احتوت الأجهزة وبطاقات الفيديو مثل SNES و CGA و EGA و Hercules و C64 و MSX و PC-88 و X68000 وغيرها على بكسلات غير مربعة. ^{[ 1 ]}

الارتباك بشأن نسبة العرض إلى الارتفاع للشاشة

غالبًا ما يُخلط بين نسبة عرض البكسل ونسب أبعاد الصورة المختلفة؛ وهي نسبة عرض الصورة إلى ارتفاعها. نظرًا لعدم تربيع البكسلات في أجهزة التلفزيون ذات الدقة القياسية، يوجد نوعان من هذه النسب: نسبة أبعاد التخزين ( SAR ) ونسبة أبعاد العرض ( DAR ، وتُعرف أيضًا بنسبة أبعاد الصورة ). كما تُعرف نسبة عرض البكسل ( PAR ) بنسبة أبعاد العينة ( SAR ) في بعض المعايير الصناعية (مثل H.264 ^[²^] ) وفي مخرجات البرامج (مثل ffmpeg ^[³^] ). لاحظ إعادة استخدام الاختصارين PAR و SAR . يستخدم هذا المقال مصطلحات نسبة عرض البكسل، ونسبة أبعاد العرض، ونسبة أبعاد التخزين فقط لتجنب أي لبس.

نسبة العرض إلى الارتفاع في التخزين هي نسبة عرض الصورة إلى ارتفاعها بالبكسل، ويمكن حسابها بسهولة من ملف الفيديو. أما نسبة العرض إلى الارتفاع في العرض فهي نسبة عرض الصورة إلى ارتفاعها (بوحدة طول مثل السنتيمترات أو البوصات) عند عرضها على الشاشة، ويتم حسابها من خلال دمج نسبة العرض إلى الارتفاع في البكسل مع نسبة العرض إلى الارتفاع في التخزين.

مع ذلك، قد يقع المستخدمون الذين يعرفون تعريف هذه المفاهيم في حيرة أيضًا. فواجهات المستخدم المصممة بشكل رديء أو الوثائق المكتوبة بشكل ركيك قد تُسبب هذا الارتباك بسهولة: فبعض برامج تحرير الفيديو غالبًا ما تطلب من المستخدمين تحديد "نسبة العرض إلى الارتفاع" لملف الفيديو، وتعرض عليهم خياري "4:3" و"16:9". أحيانًا، قد تكون هذه الخيارات "PAL 4:3" و"NTSC 4:3" و"PAL 16:9" و"NTSC 16:9". في مثل هذه الحالات، يطلب برنامج تحرير الفيديو ضمنيًا نسبة العرض إلى الارتفاع بالبكسل لملف الفيديو من خلال طلب معلومات حول نظام الفيديو الذي أُنشئ منه الملف. ثم يستخدم البرنامج جدولًا (مشابهًا للجدول أدناه) لتحديد قيمة نسبة العرض إلى الارتفاع الصحيحة بالبكسل.

بشكل عام، ولتجنب الالتباس، يُفترض أن برامج تحرير الفيديو لا تطلب نسبة العرض إلى الارتفاع للتخزين، إذ يمكنها استرجاعها أو حسابها مباشرةً. كما أن التطبيقات التي لا تدعم البكسلات المربعة لا تحتاج إلا إلى طلب نسبة العرض إلى الارتفاع إما للبكسل أو للشاشة، ومن أيٍّ منهما يمكنها حساب النسبة الأخرى.

نسب أبعاد البكسل لتنسيقات الفيديو الشائعة

فيما يلي قيم نسبة العرض إلى الارتفاع للبكسل لتنسيقات الفيديو القياسية الشائعة. لاحظ أنه بالنسبة لتنسيقات فيديو PAL، يتم سرد نوعين مختلفين من قيم نسبة العرض إلى الارتفاع للبكسل:

Rec.601 ، وهي قيمة متوافقة مع Rec.601، والتي تعتبر نسبة العرض إلى الارتفاع الحقيقية للبكسل في الفيديو ذي الدقة القياسية من هذا النوع.
Digital ، وهو ما يعادل تقريبًا Rec.601 وهو أكثر ملاءمة للاستخدام في برامج تحرير الفيديو الرقمي.

لاحظ أن المصادر تختلف بشأن نسب العرض إلى الارتفاع (PAR) للتنسيقات الشائعة؛ فعلى سبيل المثال، 576 سطرًا (PAL) معروضة بنسبة 4:3 (DAR) تُقابل إما نسبة عرض إلى ارتفاع 12:11 (إذا كانت الدقة 704×576، فإن نسبة العرض إلى الارتفاع = 11:9)، أو نسبة عرض إلى ارتفاع 16:15 (إذا كانت الدقة 720×576، فإن نسبة العرض إلى الارتفاع = 5:4). راجع المراجع للاطلاع على المصادر التي تُقدم كلا النسبتين، وانظر أيضًا إلى قسم "الدقة في التلفزيون الرقمي القياسي" للاطلاع على جدول نسب العرض إلى الارتفاع للتخزين والعرض والبكسل. تجدر الإشارة أيضًا إلى أن أجهزة تلفزيون CRT لا تحتوي على بكسلات، بل على خطوط مسح.

نسب العرض إلى الارتفاع غير المربعة لتنسيقات الفيديو الشائعة
نظام فيديو	دار	أبعاد الصورة ( بكسل × بكسل )	سار	المستوى	PAR (عشري)	العرض (بكسل)	يكتب
بال	4:3	704 × 576	72:59 ^{[ N 1 ]}	59:54	1.0 925	769,385	التوصية رقم 601
		704 × 576	11:9	12:11	1. 09	768,384	رقميًا
		720 × 576	5:4	16:15	1.0 6	768,384	رقميًا
	16:9	704 × 576	72:59 ^{[ N 2 ]}	118:81	1. 456790123	1026، 513	التوصية رقم 601
		704 × 576	11:9	16:11	1. 45	1024,512	رقميًا
		720 × 576	5:4	64:45	1.4 2	1024,512
نظام NTSC	4:3	704 × 480	22:15	10:11	0.90	640,320
نظام NTSC	16:9	704 × 480	22:15	40:33	1. 21	853,427
HDV / HDCAM	16:9	1440 × 1080	4:3	4:3	1. 3	1920

↑ SAR = DAR : PAR = 4/3 : 59/54 = 72/59 (لكن لم يتم توضيح سببإمكانية وجود نسبتي عرض إلى ارتفاع للتخزين 704 × 576 : 11:9 و 72:59)
↑ ريال سعودي = دار : الاسمية = 16/9 : 118/81 = 72/59

نسب العرض إلى الارتفاع النموذجية مع مؤشرات محددة مسبقًا في عائلة برامج ترميز الفيديو H.26x
فِهرِس	نسبة العرض إلى الارتفاع
0	غير محدد
1	1:1
2	12:11
3	10:11
4	16:11
5	40:33
6	24:11
7	20:11
8	32:11
9	80:33
10	18:11
11	15:11
12	64:33
13	160:99
14	4:3
15	3:2
16	2:1
255	ممتد
