ياردر

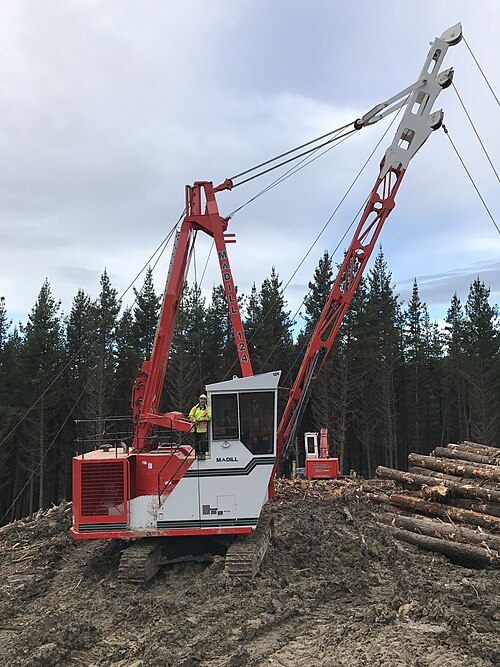

الرافعة هي قطعة من معدات قطع الأشجار تستخدم نظامًا من الكابلات لسحب أو نقل جذوع الأشجار من الجذع إلى نقطة تجميع. ^{[ 1 ]} وهي تتكون عمومًا من محرك وأسطوانات وعارضة، ولكنها تحتوي على مجموعة من التكوينات والاختلافات، مثل الرافعة المتأرجحة والرافعة ذات الخطاف .

كانت آلات سحب الأشجار المبكرة تعمل بالبخار . وكانت تسير على خطوط السكك الحديدية، والمعروفة باسم "خطوط النقل الوهمية"، وكانت الأشجار المقطوعة تُسحب أو "تُجر" إلى خط السكة الحديدية حيث يتم تحميلها على عربات السكك الحديدية.

شملت العلامات التجارية الشهيرة ويلاميت، وسكاجيت، وواشنطن، وتاي، وليدجروود ، وكلايد، التي صنعتها شركة كلايد للحديد في دولوث، مينيسوتا . ^{[ 2 ]} كانت الشركة تُعرف سابقًا باسم نورث وسترن مانوفاكتشرينج، ثم تغير اسمها إلى كلايد للحديد في عام 1901. ^{[ 3 ]} على الرغم من أن هذه الآلات تبدو ضخمة وثقيلة، إلا أنها كانت عالية الإنتاجية. كانت آلة كلايد قادرة على سحب جذوع الأشجار من أربع نقاط مختلفة في الوقت نفسه. كان طول كل كابل، أو سلك، حوالي 300 متر . ويُقال إن آلة كليرووتر، المصممة للتركيب على شاحنات متنقلة، تُضاهي آلة كلايد، حيث كانت تسحب جذوع الأشجار لمسافة تصل إلى 240 مترًا بسرعة 300 متر في الدقيقة. ^{[ 4 ]}

يستخدم نظام تسجيل البيانات بالكابلات، المستخدم بشكل أساسي على الساحل الغربي لأمريكا الشمالية، رافعة ورافعات ومقابض سحب.

الرافعة المتأرجحة هي قطعة متنقلة من معدات الغابات الثقيلة تُستخدم لسحب جذوع الأشجار من الغابات إلى طريق قطع الأشجار باستخدام الكابلات . تُعرف الرافعة المتأرجحة أيضًا باسم الرافعة ذات الخطاف.

في أي عملية قطع للأشجار ، من الضروري نقل الشجرة المقطوعة من جذعها إلى موقع التجميع لنقلها إلى السوق (عادةً بشاحنة). إذا كانت الأرض مستوية نسبيًا، فقد يكون من الممكن نقل الشجرة أو جذوعها المقطوعة بواسطة آلة ذات عجلات أو مجنزرة. أما إذا كانت الأرض شديدة الانحدار بحيث يتعذر تشغيل هذه الآلات، فمن الممارسات الشائعة تركيب نظام كابلات لنقل الأخشاب. ويمكن استخدام رافعة دوارة لهذا الغرض.

استُخدمت تقنية السحب بالكابلات لأول مرة في غابات ريدوود عام 1881 باستخدام حبال مانيلا . واختُرعت الحبال السلكية عام 1883. تحتوي آلة السحب بالكابلات على عدة بكرات لسحب الكابلات. تمتد الكابلات على ذراع مائل ثم إلى الجانب الآخر من مكان التثبيت. باستخدام كابلين مُثبتين كحبل غسيل، يمكن سحب المعدات، ويمكن جرّ جذوع الأشجار عبر مسار مخصص أو ممر في المناطق التي قُطعت فيها الأشجار سابقًا. تُعد هذه الآلة الأنسب للأراضي شديدة الانحدار حيث يصعب الوصول إلى جذوع الأشجار باستخدام الآلات الأخرى، وغالبًا ما يكون الانحدار بنسبة 30-40%. كما يمكن استخدام آلات السحب بالكابلات في المناطق المستوية ذات الأحمال الخفيفة. ^{[ 5 ]}

رغم وجود خيارات متعددة للتثبيت، فإن أكثرها شيوعًا هو استخدام خطاف يُنزل على جذع شجرة ويُغلق بواسطة نظام الكابلات. يُغني استخدام الخطاف عن حاجة العاملين في الموقع لربط حلقات التثبيت بالجذع. وتُعدّ مهنة ربط حلقات التثبيت من المهن الخطرة.

يتمثل الفرق الرئيسي بين رافعة السحب المتأرجحة ورافعة السحب البرجية في أن الجزء العلوي منها مُثبّت على محمل دوران كبير . يسمح هذا المحمل بتحريك ذراع الرافعة ونظام الكابلات عبر الموقع المطلوب دون الحاجة إلى تغيير مكان الآلة. يستخدم المشغل الخبير التوقيت وشدّ الكابل لتحريك ذراع الرافعة إلى الموقع المطلوب. عمليًا، تكمن الميزة الرئيسية للرافعة المتأرجحة في أنه بمجرد سحب جذوع الأشجار إليها، يمكن تحريكها جانبًا وإنزالها. يتيح ذلك وضع الآلة في مساحة صغيرة، مثل الطريق، وإنزال جذوع الأشجار على الطريق خلفها (أو أمامها). على النقيض من ذلك، لا يملك البرج خيارات لتحديد مكان وضع جذوع الأشجار، لذا يجب وضعه بعيدًا عن حافة التل لإتاحة مساحة هبوط على الجانب السفلي من الآلة. ولا يمكن سحب الجذوع إلا بالقرب من البرج ثم إنزالها إلى الأرض، مما يستلزم وجود جرافة (رافعة جذوع) لإزالة الجذوع بعد إنزالها. ولا تحتاج آلة التأرجح إلى أن تكون بنفس ارتفاع رافعة البرج، خاصةً على الأراضي شديدة الانحدار. إذ يمكن وضعها على حافة التل، بينما يجب وضع رافعة البرج بعيدًا عن الحافة لتوفير مساحة هبوط.
