رمز زمني للفاصل الزمني الرأسي

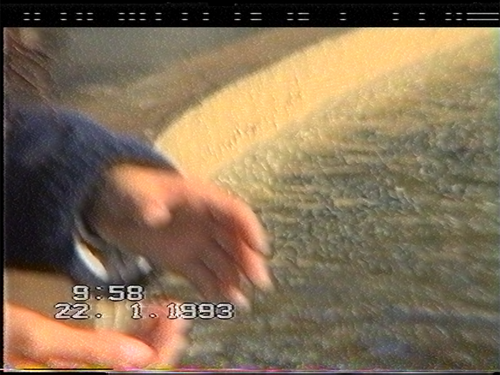

يُعدّ ترميز الوقت ذو الفاصل الزمني الرأسي ( VITC ، ويُنطق "فيتسي") شكلاً من أشكال ترميز الوقت SMPTE ، ويتم ترميزه على خط مسح واحد في إشارة الفيديو. تُدرج هذه الخطوط عادةً في فترة التعتيم الرأسي لإشارة الفيديو.
باستثناء واحد، يحتوي ترميز VITC على نفس حمولة ترميز SMPTE الخطي الزمني (LTC)، مُضمنة في بنية إطار جديدة مع بتات تزامن إضافية ومجموع اختباري لاكتشاف الأخطاء. ويكمن الاستثناء في أن ترميز VITC يُشفّر مرتين لكل إطار فيديو متداخل ، مرة في كل حقل، ويُستخدم بت إضافي واحد (علامة الحقل) لتمييز الحقلين.
قد يحتوي إطار الفيديو على أكثر من رمز VITC واحد عند الضرورة، مسجلة على خطوط مختلفة. يُستخدم هذا الأسلوب غالبًا في الإنتاج، حيث قد ترغب جهات مختلفة في ترميز مجموعات مختلفة من بيانات الترميز الزمني على الشريط نفسه.
من الناحية العملية، قد يكون تنسيق VITC أكثر دقةً من تنسيق LTC من حيث عرض الإطارات، خاصةً عند سرعات الشريط البطيئة جدًا في التنسيقات التناظرية. قد تفقد قارئات LTC تتبع الشفرة عند سرعات التشغيل البطيئة، بينما يمكن قراءة VITC إطارًا بإطار عند الحاجة. في المقابل، عند السرعات العالية (التقديم السريع/الترجيع)، غالبًا ما يكون VITC غير قابل للقراءة بسبب تشوهات الصورة، لذا يُستخدم LTC غالبًا بدلاً منه. تحتوي بعض أجهزة تسجيل الفيديو على خاصية الاختيار التلقائي بين التنسيقين لتوفير أعلى دقة.
يبلغ طول VITC تسعين بتًا: 32 بتًا لرمز الوقت، و32 بتًا لبيانات المستخدم، و18 بتًا للمزامنة، و8 بتات لمجموع التحقق. ويتم إرساله باستخدام ترميز لا يعود إلى الصفر بمعدل بتات يساوي 115 ضعف معدل الخط. (تُستخدم البتات الـ 25 غير المستخدمة لترك مساحة لفترة التعتيم الأفقي ).
| مزامنة | رمز الوقت | بتات المستخدم | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| قليل | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 0 | 1 | 0 | 1 | 2 | 4 | 8 | بتات المستخدم | |||
| رقم الإطار (0-23 أو 24 أو 29) | ||||||||||
| 10 | 1 | 0 | ||||||||
| 10 | 20 | د | ج | |||||||
| 20 | 1 | 0 | 1 | 2 | 4 | 8 | ||||
| الثواني (0–59) | ||||||||||
| 30 | 1 | 0 | ||||||||
| 10 | 20 | 40 | F | |||||||
| 40 | 1 | 0 | 1 | 2 | 4 | 8 | ||||
| الدقائق (0-59) | ||||||||||
| 50 | 1 | 0 | ||||||||
| 10 | 20 | 40 | F | |||||||
| 60 | 1 | 0 | 1 | 2 | 4 | 8 | ||||
| الساعات (0-23) | ||||||||||
| 70 | 1 | 0 | ||||||||
| 10 | 20 | S | F | |||||||
| 80 | 1 | 0 | بتات CRC ( g(x) = x 8 + 1) | |||||||
- يتم ضبط البت 14 على 1 في حال استخدام ترقيم الإطارات المتساقطة ؛ حيث يتم تخطي الإطارين 0 و1 خلال الثانية الأولى من كل دقيقة، باستثناء مضاعفات 10 دقائق. هذا يحوّل رمز الوقت من 30 إطارًا/ثانية إلى معيار NTSC الذي يبلغ 29.97 إطارًا/ثانية .
- يتم ضبط البت رقم 15، وهو بت تأطير اللون ، على 1 إذا كان رمز الوقت متزامنًا مع إشارة فيديو (ملونة). يجب الحفاظ على رقم الإطار بتردد 2 (لنظامي NTSC و SECAM ) أو بتردد 4 (لنظام PAL ) عبر عمليات القطع لتجنب قفزات الطور في الموجة الحاملة للون .
- تختلف البتات 35 و55 و75 بين رمز الوقت 25 إطارًا/ثانية، و30/29.97 إطارًا/ثانية. [ 1 ] : 20 [ 3 ] البتات هي:
- علامة الحقل (البت 35 لـ 29.97/30 إطار/ثانية، والبت 75 لـ 25 إطار/ثانية): هذا بت إضافي ذو أهمية أقل لرقم الإطار، يميز بين الحقلين المتداخلين في إطار فيديو واحد. يتم ضبطه على 0 خلال الحقل الأول من الإطار، وعلى 1 خلال الحقل الثاني. يحل هذا البت محل بت "تصحيح القطبية" في الترميز الزمني الخطي.
- بتات "علامة المجموعة الثنائية" BGF0 وBGF2 (البتات 55 و75 لإطارات 29.97/30 إطار/ثانية، والبتات 35 و55 لإطارات 25 إطار/ثانية): تشير هذه البتات إلى تنسيق بتات المستخدم. يشير كلا البتّين الصفريين إلى عدم وجود تنسيق (أو تنسيق غير محدد). يشير تعيين BGF0 فقط إلى أربعة أحرف من 8 بت (مرسلة بنظام little-endian ). التركيبات التي يكون فيها BGF2 مُعيّنًا محجوزة. [ 1 ] : 7-8
- البت 74 ("علامة المجموعة الثنائية 1") لم يكن مُخصصًا سابقًا، ولكنه يُستخدم للإشارة إلى أن رمز الوقت مُزامَن مع ساعة خارجية. إذا كانت قيمته صفرًا، فإن وقت بدء رمز الوقت يكون عشوائيًا.
- مجموع التحقق في البتات من 82 إلى 89 هو عملية XOR بسيطة على مستوى البايت للبتات الـ 82 السابقة ( بما في ذلك بتات التزامن، لذا فإن البت 82 هو XOR للبتات 74، 66، ...، 2)، والذي يمكن وصفه بأنه CRC مع متعدد الحدود المولد x 8 +1. (مُعَد مسبقًا إلى الصفر، بدون عكس.)
تختلف طبيعة تسلسل إطارات الألوان باختلاف معيار الفيديو المستخدم. ففي حالة معايير الفيديو المركبة الرئيسية الثلاثة، يحتوي فيديو PAL على تسلسل إطارات ألوان مكون من 8 حقول (4 إطارات)، بينما يحتوي كل من NTSC وSECAM على تسلسل إطارات ألوان مكون من 4 حقول (إطارين).
كان الحفاظ على تسلسل تأطير الألوان للفيديو عبر عمليات التحرير وبين القنوات في تأثيرات الفيديو مسألة مهمة في أنظمة تحرير أشرطة الفيديو المركبة التناظرية المبكرة، حيث أن القطع بين تسلسلات الألوان المختلفة ستؤدي إلى قفزات في طور الموجة الحاملة الفرعية، كما أن مزج إشارتين ذواتي هيمنة مجال مختلفة سيؤدي إلى ظهور تشوهات لونية في جزء الإشارة الذي لم يكن متزامنًا مع تسلسل إطار اللون الناتج.
للمساعدة في منع هذه المشاكل، يحتوي رمز الوقت SMPTE على بت تأطير لوني، يُستخدم للإشارة إلى أن مادة الفيديو التي يشير إليها رمز الوقت تتبع اصطلاحًا قياسيًا فيما يتعلق بمزامنة رمز الوقت للفيديو وتسلسل التأطير اللوني. إذا تم ضبط بت التأطير اللوني في كلا نوعي المواد، فسيضمن نظام التحرير الحفاظ على التأطير اللوني دائمًا من خلال تقييد قرارات التحرير بين مصادر الإدخال للحفاظ على العلاقة الصحيحة بين تسلسلات رمز الوقت، وبالتالي تسلسلات التأطير اللوني.
انظر أيضاً
التقنيات والمعايير ذات الصلة
مراجع
- 1 2 3 التوصية ITU-R BR.780-2: معايير الوقت ورمز التحكم، لتطبيقات الإنتاج من أجل تسهيل التبادل الدولي لبرامج التلفزيون على الأشرطة المغناطيسية . الاتحاد الدولي للاتصالات . 2005-04-08 [1992، 2002].
- ↑ جدول تخصيص بتات رمز الوقت، مؤرشف في 5 يناير 2011 على موقع Wayback Machine ، بقلم تشارلز بوينتون
- ↑ المعيار الهندي IS: 12429 (الجزء 2) رمز الوقت والتحكم لأجهزة تسجيل الفيديو: الجزء 2 رمز الوقت ذي الفاصل الزمني الرأسي (VITC) (ملف PDF) . مكتب المعايير الهندية . 2002 [1988]. الصفحات 2-5 . هذا مثال على تعيينات البتات 25 إطار/ثانية، والتي تختلف عن تعيينات البتات 30/29.97 الأكثر شيوعًا.
