الموسوعة الحرة
صندوق مليء بقنابل يدوية عالية السرعة مقاس 40×53 ملم
طلقة تدريبية منخفضة السرعة عيار 40×46 ملم تُطلق من قاذفة قنابل يدوية من طراز M203

هذه مجموعة عامة لأنواع الذخيرة العديدة في العالم لقاذفات القنابل اليدوية عيار 40 ملم (1.57 بوصة) .

قامت عدة دول بتطوير أو اعتماد قاذفات قنابل يدوية عيار 40 ملم. [ 1 ]

حلف شمال الأطلسي

يستخدم حلف الناتو حاليًا ثلاث مجموعات قياسية من قنابل عيار 40 ملم: قنابل 40 ملم منخفضة السرعة، وقنابل 40 ملم متوسطة السرعة، وقنابل 40 ملم عالية السرعة. تُستخدم خراطيش القنابل منخفضة ومتوسطة السرعة في قاذفات القنابل اليدوية المختلفة ، بينما تُستخدم خرطوشة القنابل عالية السرعة في قاذفات القنابل الآلية .

40×46 مم LV (40 مم سرعة منخفضة)

خرطوشة منخفضة السرعة عيار 40×46 ملم يتم تحميلها في قاذفة قنابل يدوية M203 مثبتة على بندقية M16A1
غلاف نظام عالي/منخفض لخرطوشة السرعة المنخفضة 40×46 مم
تم إطلاق قذيفة M781 منخفضة السرعة عيار 40 ملم، وتظهر عليها علامة الإشارة البرتقالية.

خرطوشة 40×46 ملم LV ( منخفضة السرعة ) [ 2 ] هي خرطوشة قاذفة قنابل يدوية عالية ومنخفضة السرعة وفقًا لمعيار الناتو [ 3 ] مخصصة لقاذفات القنابل اليدوية المحمولة باليد، مثل M79 و M203 و Milkor MGL و Heckler & Koch AG36 و M320 Grenade Launcher Module .

يتميز الوقود الدافع بضغط منخفض، مما يمنح المقذوف سرعة متوسطة تتراوح بين 78 و84 مترًا في الثانية (256-276 قدمًا في الثانية) اعتمادًا على نوع الذخيرة. [ 4 ]

أنواع الذخيرة منخفضة السرعة عيار 40 ملم (الناتو)

HE، متفجرات شديدة الانفجار

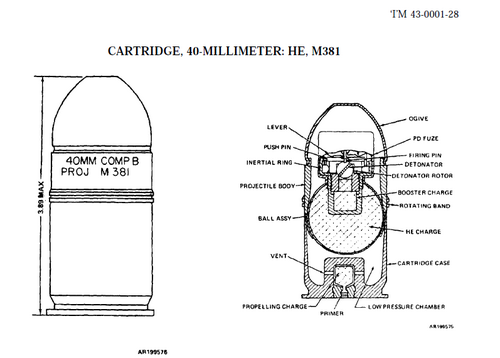

M381 HE، قذيفة شديدة الانفجار [ 5 ] قذيفة شديدة الانفجار أساسية . [ 5 ]
قذيفة شديدة الانفجار M386 [ 6 ] قذيفة شديدة الانفجار أساسية. [ 6 ]صورة مفقودة
قذيفة شديدة الانفجار M406 [ 7 ] قذيفة شديدة الانفجار أساسية. [ 7 ]
قذيفة شديدة الانفجار M441 [ 8 ] قذيفة شديدة الانفجار أساسية. [ 8 ]صورة مفقودة
AB، انفجار هوائي
M397 ، M397A1

AB، قنبلة يدوية متفجرة في الهواء [ 9 ] [ 10 ] مملوءة بمادة الأوكتول ، مزودة بصاعق زمني. [ 9 ] يختلف الصاعق في قنبلة A1 عن الصاعق في قنبلة M397 العادية. [ 10 ]

صورة مفقودة
DP، ثنائي الغرض

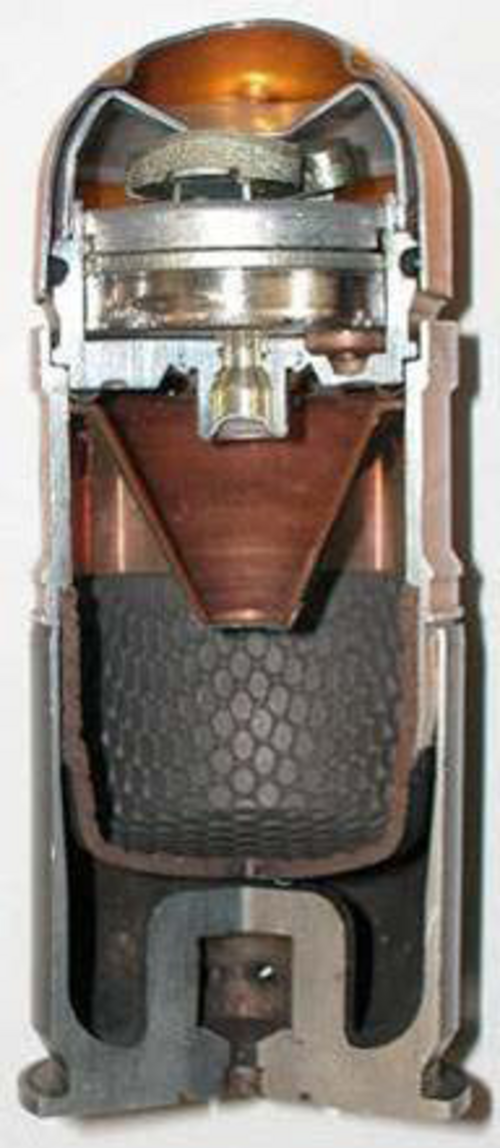

قذيفة M433 شديدة الانفجار ثنائية الغرض [ 11 ] ذات شحنة مشكلة قادرة على إلحاق الضرر بالأهداف الرخوة واختراق الدروع. [ 11 ] اختراق الدروع: 2.5 بوصة (63 مليمترًا). [ 12 ]
M433A1

HEP

تستخدم قذيفة M433A1 الصاعق المحسّن M550A1. تتكون القذيفة من شحنة نحاسية مُشكّلة داخل كوب فولاذي مملوء بالمتفجرات، مغطى بشظايا كروية من التنجستن، ومُغلّف بجسم بلاستيكي انسيابي. [ 13 ] [ 14 ]

MP، مقذوفات متعددة
M576 MP-APERS، خرطوشة متعددة المقذوفات مضادة للأفراد تحتوي على عشرين رصاصة وزن كل منها 24 حبة. [ 15 ]صورة مفقودة
الإضاءة
قنبلة M583A1 للإضاءة/الإشارة، نجمة مظلة [ 16 ] (شعلة بيضاء) قنبلة مضيئة مزودة بمظلة للإضاءة والإشارة. [ 16 ]
قنبلة M585 للإضاءة/الإشارة، نجمة عنقودية [ 17 ] (شعلة بيضاء) تحتوي على خمس كريات نجمية نارية تسقط سقوطًا حرًا من مقدمتها، وتستخدم للإشارة. [ 17 ]صورة مفقودة
قنبلة M661 للإضاءة/الإشارة، نجمة مظلة [ 16 ] (شعلة خضراء) قنبلة مضيئة مزودة بمظلة للإضاءة والإشارة. [ 16 ]صورة مفقودة
قنبلة M662 للإضاءة/الإشارة، نجمة مظلة [ 16 ] (شعلة حمراء) قنبلة مضيئة مزودة بمظلة للإضاءة والإشارة. [ 16 ]صورة مفقودة
قنبلة مضيئة بالأشعة تحت الحمراء M992 مزودة بمظلة للإضاءة بالأشعة تحت الحمراء .
S، دخان
قنبلة دخان M676 (دخان أصفر) [ 18 ] قنبلة دخان مزودة بمظلة للإشارة والتحديد. [ 18 ]صورة مفقودة
قنبلة دخان M680 (دخان أبيض) [ 19 ] قنبلة دخان مزودة بمظلة للإشارة والتحديد. [ 19 ]صورة مفقودة
قنبلة دخان M682 (دخان أحمر) [ 20 ] قنبلة دخان مزودة بمظلة للإشارة والتحديد. [ 20 ]صورة مفقودة
علامة أرضية M713 (دخان أحمر) قنبلة دخان للإشارة والتحديد. [ 21 ]صورة مفقودة
علامة أرضية M714 (دخان أبيض) قنبلة دخان للإشارة والتحديد.صورة مفقودة
علامة أرضية M715 (دخان أخضر) [ 22 ] قنبلة دخان للإشارة والتحديد. [ 22 ]صورة مفقودة
علامة أرضية M716 (دخان أصفر) [ 23 ] قنبلة دخان للإشارة والتحديد. [ 23 ]صورة مفقودة
ج، غاز
قنبلة غاز مسيل للدموع M651 CS [ 24 ] . [ 24 ]صورة مفقودة
السل، الضغط الحراري
قنبلة XM1060 الحرارية [ 25 ] قنبلة XM1060 هي  قنبلة حرارية عيار 40 ملم طورتها شركة Picatinny Arsenal . [ 25 ]صورة مفقودة
ممارسة
M781 P، ذخيرة تدريبية [ 26 ] تتكون من جسم فولاذي مملوء بطباشير إشارة برتقالي اللون ومغطى بغطاء بلاستيكي مدبب . [ 26 ]

إلى جانب الذخيرة القتالية، هناك أيضاً ذخيرة للسيطرة على الحشود مثل القنابل الإسفنجية .

أنواع الذخيرة منخفضة السرعة عيار 40 ملم (السويد)

تستخدم السويد حاليًا قاذفة القنابل اليدوية M203 (المعروفة باسم Granattillsats 40 mm Automatkarbin في السويد)، وبالتالي تستخدم خرطوشة عيار 40 ملم منخفضة السرعة . [ 27 ] [ 28 ] [ 4 ] وخلافًا للتقاليد العسكرية السويدية، تفتقر خرطوشة عيار 40 ملم منخفضة السرعة حاليًا إلى تسمية محلية محددة في الخدمة السويدية. [ 28 ] [ 4 ] وبدلًا من ذلك، تحمل أنواع القذائف فقط تسميات.

يمكن العثور حاليًا على أنواع المقذوفات هذه في كتيبات الخدمة السويدية. [ 4 ]

السويدHE، متفجرات شديدة الانفجار
قنبلة شديدة الانفجار عيار 40 ملم (40 GSGR HE). الاسم: 40 GSGR ، اختصار لعبارة 40 مم gevärsspränggranat ، وهي كلمة سويدية تعني قنبلة شديدة الانفجار عيار 40  ملم. يُرمز إلى الصاعق بـ ÖHKBAR 40 GSGR ، وهو اختصار لعبارة ögonblickligt högkänsligt basanslagsrör + رمز القذيفة، وتعني باللغة السويدية "صاعق فوري عالي الحساسية ذو قاعدة تأثير". [ 28 ] [ 4 ] الوصف : هذا النوع من القنابل شديدة الانفجار مُصمم لاستهداف الأهداف الرخوة. التركيب : تتكون القذيفة من جسم قابل للتفتت مزود بكرات فولاذية داخلية لزيادة قوة التفتت. يوجد في أسفل القذيفة صاعق عالي الحساسية بدون تأخير. [ 28 ] [ 4 ] العلامات : رأس القذيفة أصفر وجسمها أخضر. يحمل جانب الغلاف علامة "ST" باللون الأصفر، والتي ترمز إلى stålkulor (كرات فولاذية). [ 28 ] [ 4 ]
بيانات GSGR 40
وزن الخرطوشة0.264 كجم (0.58 رطل)
وزن الصدفة0.19 كجم (0.42 رطل)
الرسوم الأساسية3 غرام (0.11 أونصة) من مادة PETN
الشحنة الرئيسية23 غرام (0.81 أونصة) من مادة RDX
مادة دافعة0.35 غرام (0.012 أونصة) NCGL
ضغط عالٍ70 ميجا باسكال
ضغط منخفض15 ميجا باسكال
سرعة الفوهة84 م/ث (280 قدم/ث)
NEM [ أ ]26 غرام (0.92 أونصة)
مصادر[ 28 ] [ 4 ]
صورة مفقودة
السويدDP، ثنائي الغرض
قنبلة 40 GPSGR HEDP، شديدة الانفجار ثنائية الغرض. الاسم: 40 GPSGR ، اختصار لـ 40 مم gevärspansarspränggranat ، وهي كلمة سويدية تعني "  قنبلة مضادة للدبابات شديدة الانفجار عيار 40 مم". [ 28 ] [ 4 ] الوصف : هذا النوع من القنابل شديدة الانفجار ثنائية الغرض، مصممة للاستخدام ضد الأهداف الرخوة والخفيفة الحماية. يُحتمل أن تكون مكافئة للقنبلة الأمريكية  M433 عيار 40 مم. [ 11 ] التركيب : تتكون القذيفة من جسم شظايا، وشحنة شديدة الانفجار، وشحنة مشكلة. [ 28 ] [ 4 ] العلامات : رأس القذيفة وجسمها أخضران. يحمل جانب القذيفة علامة "RSV" باللون الأصفر، والتي ترمز إلى riktad sprängverkan ("شحنة مشكلة"، وتعني حرفيًا "تأثير متفجر موجه"). [ 28 ] [ 4 ]
40 بيانات GPSGR
وزن الخرطوشة0.26 كجم (0.57 رطل)
وزن الصدفة0.19 كجم (0.42 رطل)
الرسوم الأساسية0.33 غرام (0.012 أونصة) CH-6
الشحنة الرئيسية43.5 غرام (1.5 أونصة) Comp A5 [ b ]
مادة دافعة0.34 غرام (0.012 أونصة) NCGL
ضغط عالٍ70 ميجا باسكال
ضغط منخفض15 ميجا باسكال
سرعة الفوهة78 م/ث (260 قدم/ث)
NEM [ ج ]44.3 غرام (1.6 أونصة)
مصادر[ 28 ] [ 4 ]
صورة مفقودة
السويدممارسة
40 GÖVNGR 07 P، اسم التدريب: 40 GÖVNGR 07 ، اختصار لـ 40 mm gevärsövningsgranat 07 ، وهي كلمة سويدية تعني  قنبلة تدريب بندقية عيار 40 ملم 07. [ 28 ] [ 4 ] الوصف : هذا النوع عبارة عن قذيفة تدريبية للتدريب على القتال والرماية. التركيب : تتكون القذيفة من جسم فولاذي وغطاء بلاستيكي، وهي مملوءة بطباشير إشارة أحمر . [ 28 ] [ 4 ] العلامات : لون القذيفة أزرق تدريبي خاص بحلف الناتو. [ 28 ] [ 4 ]
40 GÖVNGR 07 بيانات
وزن الخرطوشة0.26 كجم (0.57 رطل)
وزن الصدفة0.19 كجم (0.42 رطل)
الرسوم الأساسية-
الشحنة الرئيسيةإشارة حمراء طباشيرية
مادة دافعة0.47 غرام (0.017 أونصة) NCGL
ضغط عالٍ70 ميجا باسكال
ضغط منخفض15 ميجا باسكال
سرعة الفوهة78 م/ث (260 قدم/ث)
NEM [ د ]5 غرام (0.18 أونصة)
مصادر[ 28 ] [ 4 ]
صورة مفقودة

توجد أيضًا نماذج أولية ونماذج خاملة لأغراض التدريب على التحميل والأغراض التعليمية.

أنواع الذخيرة منخفضة السرعة عيار 40 ملم (رومانيا)

أنتجت شركة ROMARM الرومانية للأسلحة نسخة من قاذفة القنابل اليدوية AG-40 عيار 40 ملم ، المثبتة على البنادق، والتي تستخدم ذخيرة الناتو عيار 40×46 ملم (كانت تُعرف آنذاك باسم AG-40PN). ويتولى مصنع الأسلحة Uzina Mecanica Plopeni ، التابع لشركة ROMARM ، إنتاج الذخيرة الرومانية منخفضة السرعة عيار 40 ملم . وتشير المعلومات المتوفرة إلى أن القذائف رومانية الصنع .

رومانياHE، متفجرات شديدة الانفجار
قنبلة يدوية شديدة الانفجار من عيار 40 ملم تابعة لحلف الناتو . الوصف : خرطوشة رومانية شديدة الانفجار منخفضة السرعة عيار 40×46 ملم. [ 29 ] التركيب : الغلاف مصنوع من الفولاذ ومزود بصاعق نقطي. تقع الشحنة المتفجرة الرئيسية في أسفل الغلاف. أسفل الشحنة المتفجرة الرئيسية توجد طبقة من الكرات المعدنية لزيادة قوة التفتت. [ 29 ]
قنبلة يدوية 40 بيانات Exploziva الناتو
طول الخرطوشة112 ملم (4.4 بوصة)
وزن الخرطوشة370 غرام (13 أونصة)
وزن الصدفة245 غرام (8.6 أونصة)
سرعة الفوهة75 م/ث (250 قدم/ث)
نصف القطر القاتل10 أمتار (33 قدمًا)
التدمير الذاتي16-23 ثانية
مصادر[ 29 ]
صورة مفقودة
رومانياممارسة
قنبلة يدوية عيار 40 ناتو إينيرتا بي، للتدريب. الاسم : يُطلق على الخرطوشة اسم إينيرتا (خاملة)، لكنها حية. تشير كلمة "خاملة" إلى المقذوف، وهو مقذوف مصنوع من مادة صلبة. [ 29 ] الوصف : خرطوشة تدريب رومانية عيار 40×46 ملم منخفضة السرعة. [ 29 ] البنية : الغلاف صلب البنية ومصنوع من الديورالومين . [ 29 ]
قنبلة يدوية 40 بيانات Exploziva الناتو
طول الخرطوشة112 ملم (4.4 بوصة)
وزن الخرطوشة370 غرام (13 أونصة)
وزن الصدفة245 غرام (8.6 أونصة)
سرعة الفوهة75 م/ث (250 قدم/ث)
نصف القطر القاتل-
التدمير الذاتي-
مصادر[ 29 ]
صورة مفقودة

صمام SAGM

بدأ مركز أبحاث وتطوير وهندسة الأسلحة التابع للجيش الأمريكي ( ARDEC) تطوير صاعق تفجير ذكي  عيار 40 ملم ( صاعق تقارب ) في عام 2011 لتحسين قدرة قاذفات القنابل اليدوية مثل M203 و M320 على استهداف الأهداف المختبئة خلف الحواجز . تُعرف هذه الذخائر باسم ذخائر القنابل اليدوية للأسلحة الصغيرة (SAGMs)، وهي تُضاعف فتك قذيفة M433 القياسية بإضافة مستشعر صاعق "ذكي" صغير ينفجر في الهواء ليصيب الأهداف المختبئة خلف الحواجز أو العوائق. تشبه وظيفة التفجير الجوي وظيفة XM25 CDTE ، التي تحتوي على نظام ليزر مدمج لتحديد المسافة إلى الهدف، ولكن تُعتبر ذخائر SAGMs مكملة لـ XM25 وليست منافسة لها، حيث توفر XM25 إطلاق نار بزاوية منخفضة بينما تطلق قاذفات عيار 40 ملم مسارًا مقوسًا. تقوم أجهزة الاستشعار والمنطق المتكاملة بمسح البيئة وتصفيتها، ثم تفجر الصاعق تلقائيًا في الهواء دون الحاجة إلى توجيه من الرامي، مما يُغني الجندي عن حمل ملحقات أسلحة إضافية. تُمكّن قذائف SAGM الجنود من تعطيل أهداف الأفراد بدقة في مواقع محصنة على مسافات تتراوح بين 50 و500 متر. صُممت القذيفة بثلاثة أوضاع إطلاق: الانفجار الجوي، والتفجير الموضعي، والتدمير الذاتي. وقد أُجريت تجربة ناجحة في نوفمبر 2013. [ 30 ] على الرغم من أن مستشعر SAGM لا يحتاج إلى جهاز تحديد المدى بالليزر أو أي تسلسل برمجة مسبقة للإطلاق، إلا أنه يتطلب بعض المهارة من المستخدم للتصويب وإطلاق القذيفة بشكل صحيح حتى تتمكن من اكتشاف الجدار أو العائق لتفجيرها في الهواء. كان من المقرر أن تخضع SAGM للتقييم في يوليو 2015، وفي حال نجاحها، ستنتقل إلى برنامج رسمي للجيش بحلول نهاية العام. [ 31 ] لا يقتصر انفجار الصاعق على الجدران فحسب، بل يمكنه أيضًا الانفجار عند مروره فوق أغطية مثل الأشجار، حيث ينفجر بمجرد استشعاره لجذع الشجرة ومروره به. إن نوع المستشعر الذي تستخدمه الصواريخ الموجهة ذات السطح الواحد (SAGMs) للتمييز بين التشويش والعوائق المسببة للتفجير هو نوع سري للغاية، ولكنه يُظهر موثوقية في الانفجار الجوي بنسبة 76 بالمائة. [ 32 ]

40×51 مم MV (40 مم سرعة متوسطة)

خرطوشة 40×51 ملم متوسطة السرعة [ 2 ] ، والمعروفة أيضًا باسم خرطوشة 40×51 ملم ذات المدى الممتد والضغط المنخفض ( ERLP) [ 33 ] ، هي خرطوشة قاذفة قنابل يدوية قياسية تابعة لحلف الناتو [ 34 ] [ 35 ] ، مصممة للاستخدام مع قاذفات القنابل اليدوية المحمولة . تُستخدم هذه الخرطوشة كحلقة وصل بين خرطوشة 40×46 ملم منخفضة السرعة وخرطوشة 40×53 ملم عالية السرعة، ولذلك تُسمى خرطوشة 40 ملم متوسطة السرعة. [ 2 ]

يتميز الوقود الدافع بضغط متوسط، مما يمنح المقذوف سرعة متوسطة تبلغ 100 متر/ثانية (328 قدم/ثانية) حسب نوع الذخيرة. [ 2 ] ويبلغ مداه الأقصى 800 متر، متجاوزًا بذلك مدى المقذوفات التقليدية منخفضة السرعة ذات المدى الممتد بما يصل إلى 375 مترًا. [ 2 ]

صُممت خرطوشة 40×51 ملم متوسطة السرعة من قِبل شركة راينميتال دينيل ميونيشنز لصالح قيادة العمليات الخاصة الأمريكية (USSOCOM) استجابةً لمتطلبات عام 2008 لزيادة مدى وفعالية القنابل اليدوية عيار 40 ملم. [ 36 ] استجابت راينميتال بتطوير عائلة جديدة من القنابل عيار 40 ملم تُسمى "متوسطة السرعة عيار 40 ملم " [ 36 ] ، وبحلول عام 2019، كانت الخرطوشة تخضع لاختبارات التأهيل من قِبل حلف الناتو . [ 34 ]

إلى جانب حلف الناتو، طلبت قوات الدفاع الوطني الجنوب أفريقية (SANDF) هذه الخرطوشة لاستخدامها في الجيل القادم من قاذفات القنابل المتعددة، ميلكور Y4 . [ 2 ] [ 33 ] وافقت قوات الدفاع الوطني الجنوب أفريقية على عملية الشراء في فبراير 2018، ولكن لم تكتمل عمليات التسليم حتى نهاية عام 2020 بسبب جائحة كوفيد-19 . [ 33 ]

40×53 مم HV (40 مم سرعة عالية)

خرطوشة M430A1 ثنائية الغرض عالية السرعة وعالية الانفجار عيار 40 ملم
حزام ذخيرة عالي السرعة 40×53 ملم

40×53 ملم HV ( عالي السرعة ) [ 2 ] هو خرطوشة قاذفة قنابل يدوية عالية ومنخفضة وفقًا لمعيار الناتو [ 3 ] مخصصة لقاذفات القنابل اليدوية الآلية المثبتة أو التي يتم تشغيلها بواسطة طاقم ، مثل Mk.19 AGL و Mk 47 Striker و HK GMG و STK 40 AGL و Daewoo K4 .

يتميز الوقود الدافع بضغط عالٍ، مما يمنح المقذوف سرعة متوسطة تبلغ 241 م/ث (791 قدم/ث) اعتمادًا على نوع الذخيرة. [ 4 ]

أنواع الذخيرة عالية السرعة عيار 40 ملم (الناتو)

HE، متفجرات شديدة الانفجار
قذيفة شديدة الانفجار M383 [ 37 ] ، مملوءة بتركيبة A5. [ 37 ] (التركيبة 5A = هيكسوجين + جرافيت وفقًا للكتيبات السويدية). [ 4 ] نصف قطر الجرح: 15 مترًا. المدى: 18-36 مترًا [ 38 ]صورة مفقودة
قذيفة شديدة الانفجار M384 [ 39 ] [ 37 ] ( المركب 5A = هيكسوجين + جرافيت وفقًا للكتيبات السويدية). [ 4 ]صورة مفقودة
DP، ثنائي الغرض
M430 ، M430A1 HEDP، قنبلة شديدة الانفجار ثنائية الغرض [ 40 ] M430: شحنة مشكلة قادرة على إلحاق الضرر بالأهداف الرخوة واختراق الدروع. يتم تفجيرها على مسافة تتراوح بين 18 و30 مترًا من فوهة المدفع، وتحتوي على صاعق تفجير نقطي (PIBD).

اختراق الدروع: 51 مليمترًا (بوصتان) [ 40 ] من الدروع الفولاذية بزاوية ميل 0 درجة . يُسبب إصابات للأفراد على بُعد 15 مترًا من نقطة الارتطام [ 41 ]. M430A1: يتميز بشحنة جوفاء أطول من M430، ويخترق دروعًا أكثر. اختراق الدروع: 76 مليمترًا (3 بوصات) [ 40 ] .

كاليفورنيا، علبة
خرطوشة M1001 HVCC، خرطوشة عالية السرعة [ 42 ] تحتوي على عدة سهام صغيرة . تُنتج نمط انتشار بعرض 3 إلى 4 أقدام (0.91 إلى 1.2 متر) على مسافة 50 مترًا (164 قدمًا) . [ 42 ]    صورة مفقودة
AB، انفجار هوائي
XM1176 HEDP-AB، قنبلة شديدة الانفجار ثنائية الغرض تعمل بالهواء [ 43 ] شحنة مشكلة ثنائية الغرض مزودة بصمام قابل للبرمجة لوظيفة الانفجار الهوائي. [ 43 ]
قذيفة MK285 PPHE/SD، شديدة الانفجار مُجزأة مسبقًا وقابلة للبرمجة/ذاتية التدمير. تُعدّ MK285 قذيفة مضادة للأفراد مصممة لقاذفة القنابل الآلية Mk 47 Striker . تتكون من صاعق إلكتروني قابل للبرمجة، ورأس حربي مُجزأ مسبقًا، ونظام دفع. يقوم نظام التحكم في إطلاق النار ببرمجة الصاعق. يتم تسليح الصاعق ميكانيكيًا على مسافة 23 مترًا تقريبًا. تُبرمج القذيفة للانفجار في الهواء فوق الهدف، ويقوم الصاعق بالعد التنازلي للوقت المُبرمج عبر إلكترونياته المُدمجة. في حال إطلاق قذيفة غير مُبرمجة، فإنها ستنفجر عند الاصطدام. تحتوي القذيفة على آلية تدمير ذاتي مُدمجة، ويمكن إطلاقها بواسطة أي قاذفة قنابل آلية.صورة مفقودة
ممارسة
M385 ، M385A1 P، تدريب [ 44 ] [ 45 ] M385: قذيفة تدريبية مزودة بمقذوف معدني صلب. [ 44 ] M385A1: نسخة محدثة من M385 مزودة برأس مدبب مماثل لقذيفة M430 شديدة الانفجار. [ 45 ]صورة مفقودة
M918 P، للتدريب . [ 46 ] خرطوشة M918 هي خرطوشة تدريبية لها نفس سرعة الفوهة البالغة 790 قدمًا في الثانية، ونفس البصمة الصوتية، ونفس صوت خرطوشة HE. [ 46 ] [ 47 ]صورة مفقودة
الذخيرة التدريبية M922 و M922A1 [ 48 ] [ 49 ] يستخدم المدربون الذخيرة التدريبية للتحقق من وظائف الأسلحة وتدريب الأطقم. [ 50 ]صورة مفقودة
MK281 Mod 0 ، MK281 Mod 1 P، تدريب [ 51 ] MK281 Mod 0: جولة تدريبية تتضمن علامة تأثير. [ 51 ] MK281 Mod 1: جولة تدريبية تتضمن علامة نهار/ليل. [ 51 ]صورة مفقودة

أنواع الذخيرة عالية السرعة عيار 40 ملم (السويد)

تستخدم السويد حاليًا قاذفة القنابل اليدوية Mk 19 (المعروفة باسم 40 مم granatspruta 92 في السويد)، وبالتالي تستخدم خرطوشة عالية السرعة عيار 40 مم . [ 52 ] [ 28 ] [ 4 ] وخلافًا للتقاليد العسكرية السويدية، تفتقر خرطوشة 40 مم عالية السرعة حاليًا إلى تسمية محلية محددة في الخدمة السويدية. [ 28 ] [ 4 ] بدلاً من ذلك، تحمل أنواع القذائف فقط تسميات.

يمكن العثور حاليًا على أنواع المقذوفات هذه في كتيبات الخدمة السويدية. [ 4 ]

السويدDP، ثنائي الغرض

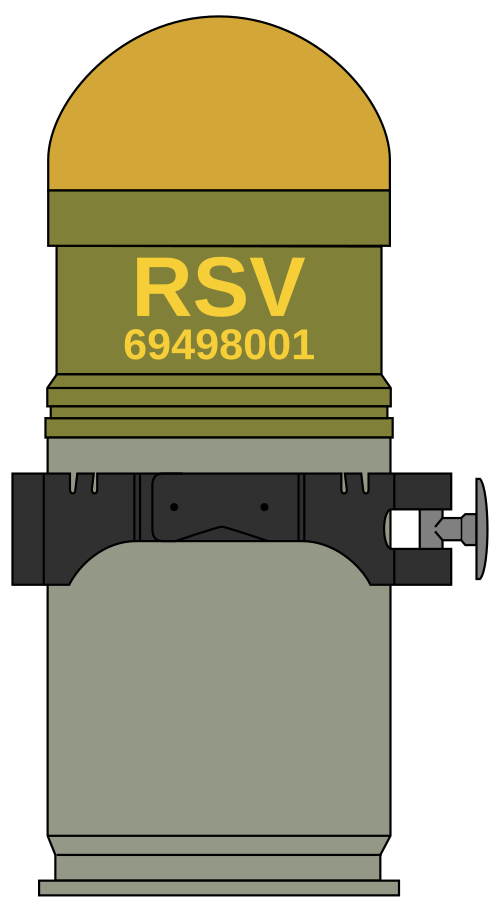

قنبلة 40 PSGR HEDP شديدة الانفجار ثنائية الغرض. الاسم: 40 PSGR ، اختصار لعبارة 40 مم pansarspränggranat ، وهي كلمة سويدية تعني  قنبلة مضادة للدبابات شديدة الانفجار عيار 40 مم. يُرمز للصمام بـ ÖHKSAR PSGR ، وهو اختصار لعبارة ögonblickligt högkänsligt spetsanslagsrör + رمز القذيفة، وتعني باللغة السويدية صمامًا فوريًا عالي الحساسية ذو تأثير نقطي. [ 28 ] [ 4 ] الوصف : هذا النوع من القنابل شديدة الانفجار ثنائية الغرض، مُصممة للاستخدام ضد الأهداف الرخوة والخفيفة الحماية. [ 28 ] [ 4 ] يُحتمل أن تكون مُكافئة للقنبلة الأمريكية  M430 عيار 40 مم. [ 40 ] التركيب : تتكون القذيفة من جسم مُجزأ، وشحنة شديدة الانفجار، وشحنة مُشكلة. الصمام عبارة عن جهاز شديد الحساسية وغير مُؤجل، يقع في أعلى القذيفة. [ 28 ] [ 4 ] العلامات : رأس القذيفة ذهبي وجسمها أخضر. يحمل جانب القذيفة علامة "RSV" باللون الأصفر، وهي اختصار لعبارة " riktad sprängverkan " (شحنة مشكلة، وتعني حرفيًا "تأثير متفجر موجه"). [ 28 ] [ 4 ]
بيانات 40 PSGR
وزن الخرطوشة0.34 كجم (0.75 رطل)
وزن الصدفة0.25 كجم (0.55 رطل)
الرسوم الأساسية0.3 غرام (0.011 أونصة) Comp A3 [ هـ ]
الشحنة الرئيسية33 غرام (1.2 أونصة) Comp A5 [ f ]
مادة دافعة4.45 غرام (0.16 أونصة) NCGL M2
ضغط عالٍ286 ميجا باسكال
ضغط منخفض94 ميجا باسكال
سرعة الفوهة241 م/ث (790 قدم/ث)
اختراق الشحنة المشكلة50 مم (2 بوصة) من الفولاذ بزاوية ميل 0 درجة في أي مدى. [ 40 ] [ 53 ]
NEM [ g ]38 غرام (1.3 أونصة)
مصادر[ 28 ] [ 4 ]
السويدممارسة
40 ÖVNGR P، قذيفة تدريبية. الاسم: 40 ÖVNGR ، اختصار لـ 40 mm övningsgranat ، وهي كلمة سويدية تعني "  قنبلة تدريبية عيار 40 ملم". [ 28 ] [ 4 ] الوصف : هذا النوع عبارة عن قذيفة تدريبية للتدريب على القتال والرماية. [ 28 ] [ 4 ] من المحتمل أن تكون مكافئة للقذيفة الأمريكية  M918 عيار 40 ملم. [ 46 ] التركيب : تحتوي القذيفة على شحنة وميضية بدلاً من الشحنة القتالية. [ 28 ] [ 4 ] العلامات : الجزء العلوي من القذيفة مطلي باللون الأزرق الخاص بتدريبات الناتو. [ 28 ] [ 4 ]
بيانات ÖVNGR 40
وزن الخرطوشة0.37 كجم (0.82 رطل)
وزن الصدفة0.25 كجم (0.55 رطل)
الرسوم الأساسية—
الشحنة الرئيسيةشحن سريع بوزن 1.8 غرام (0.063 أونصة)
مادة دافعة3.5 غرام (0.12 أونصة) NC A/S 0200
ضغط عالٍ286 ميجا باسكال
ضغط منخفض94 ميجا باسكال
سرعة الفوهة241 م/ث (790 قدم/ث)
NEM [ h ]5.6 غرام (0.20 أونصة)
مصادر[ 28 ] [ 4 ]
40 ÖVNGR 07 P، قذيفة تدريبية. الاسم: 40 ÖVNGR 07 ، اختصار لـ 40 مم övningsgranat 07 ، وهي كلمة سويدية تعني "  قنبلة تدريبية 40 مم 07". [ 28 ] [ 4 ] الوصف : هذا النوع عبارة عن قذيفة تدريبية للتدريب القتالي والرماية. [ 28 ] [ 4 ] التركيب : تتكون القذيفة من جسم فولاذي وغطاء بلاستيكي، وهي مملوءة بطباشير إشارة برتقالي اللون. [ 28 ] [ 4 ] العلامات : لون القذيفة أزرق تدريبي خاص بحلف الناتو. ويحمل جانبها علامة بيضاء لرمز الخرطوشة. [ 28 ] [ 4 ]
40 ÖVNGR 07 بيانات
وزن الخرطوشة0.37 كجم (0.82 رطل)
وزن الصدفة0.25 كجم (0.55 رطل)
الرسوم الأساسية-
الشحنة الرئيسيةإشارة برتقالية طباشير
مادة دافعة4 غرام (0.14 أونصة) NCGL
ضغط عالٍ286 ميجا باسكال
ضغط منخفض94 ميجا باسكال
سرعة الفوهة241 م/ث (790 قدم/ث)
NEM [ i ]4.8 غرام (0.17 أونصة)
مصادر[ 28 ] [ 4 ]

توجد أيضًا نماذج أولية ونماذج خاملة لأغراض التدريب على التحميل والأغراض التعليمية.

ذخيرة خضراء

إنّ MK281 نوع جديد من  ذخيرة قنابل التدريب على الأهداف عيار 40 ملم، وقد اعتُمدت للاستخدام من قبل قوات مشاة البحرية الأمريكية والجيش الأمريكي . وهي تُصنّف ضمن فئة "الذخيرة الصديقة للبيئة" لكونها غير سامة ولا تنفجر بشكل غير كامل (لأنها ذخيرة تدريبية)، ما يعني عدم وجود أي بقايا ذخيرة غير منفجرة في ميدان الرماية، كما أن المعادن الثقيلة الموجودة في الصاعق لا تتسرب إلى التربة. وقد تمّ إدخال MK281 إلى بعض فروع القوات المسلحة الأمريكية بموجب أمر تنفيذي يُلزم بشراء الذخيرة الصديقة للبيئة. ويتم تصنيع MK281 من قبل شركة أمريكية تابعة لمجموعة راينميتال .

يحتاج الجيش الأمريكي إلى  ذخيرة تدريبية عيار 40 ملم خالية من العيوب، بنوعيها عالي ومنخفض السرعة. وقد منح الجيش أربعة عقود لثلاث شركات أمريكية لاختبار تصاميمها. ولن تحتوي الذخيرة الناتجة على مواد متفجرة، وستتميز ببصمة مرئية، وأشعة تحت الحمراء، وحرارية، يمكن رصدها ليلاً ونهاراً.

آخر

40×47 مم (بولندا)

بالاد-دي wz. 83

كان عيار 40×47 ملم يُستخدم في بولندا لقاذفات القنابل اليدوية Pallad wz. 74 المُثبتة على البنادق (المستخدمة مع عائلة بنادق AK في الجيش البولندي، مثل AKM/AKMS وTantal وBeryl) وقاذفة القنابل اليدوية Pallad-D wz. 83 (نسخة مستقلة مزودة بمقبض مسدس قياسي وكتيفة قابلة للطي من بندقية AKMS الهجومية). يشبه تصميمها تصميم قنابل عيار 40×46 ملم، لكنها غير قابلة للتبديل.

40×47 مم (رومانيا)

بندقية هجومية من طراز PA md. 86 مزودة بقاذفة قنابل يدوية من طراز AG-40 عيار 40 × 47 ملم

عيار 40×47 ملم هو عيار خرطوشة يُصنع في رومانيا لقاذفات القنابل اليدوية AG-40 طراز 77 وطراز 80 (المعروفة حاليًا باسم AG-40P) المثبتة على البنادق. [ 29 ] يتميز هذا العيار بغلاف ذي نظام ضغط مرتفع/منخفض . يتميز الوقود الدافع بضغط منخفض، مما يمنح المقذوف سرعة متوسطة تتراوح بين 78 و120 مترًا في الثانية (256-394 قدمًا في الثانية) حسب نوع الذخيرة. [ 29 ]

كان الإنتاج في الأصل يتم بواسطة مصنع الأسلحة Uzina Mecanica Filiasi ؛ ومع ذلك، تم نقل الإنتاج لاحقًا إلى مصنع الأسلحة Uzina Mecanica Tohan Zărnești ، [ 29 ] والمعروف اليوم باسم S. Tohan SA ، [ 54 ] وهي شركة تابعة لـ ROMARM .

توجد عدة أنواع من العملة الرومانية 40×47 مم:

يقدم Tohan حاليًا (2021) نوعًا شديد الانفجار مقاس 40 × 47 ملم يسمى GETZ (Grenadă Explozivă Tohan Zărneşti) ونسخة خاملة تسمى GITZ (Grenadă Inertă Tohan Zărneşti). يبلغ طول كلتا الخرطوشتين 105 ملم (4.13 بوصة) ، ويزن GETZ 0.260 كجم (0.573 رطل) وGITZ 0.200 كجم (0.441 رطل) . [ 29 ] [ 54 ]

40×74.5 مم (رومانيا)

قاذفة قنابل يدوية من طراز AGA-40

عيار 40×74.5 ملم هو عيار خرطوشة يُصنع في رومانيا لقاذفة القنابل الآلية AGA-40 موديل 85. [ 29 ] يتميز هذا العيار بغلاف ذي نظام ضغط مرتفع/منخفض . يتميز الوقود الدافع بضغط عالٍ، مما يمنح القذيفة سرعة متوسطة تتراوح بين 216 و223 مترًا في الثانية (709-732 قدمًا في الثانية) حسب نوع الذخيرة. [ 29 ]

تتولى شركة أوزينا ميكانيكا بلوبيني ، وهي شركة تابعة لشركة رومارم ، عملية الإنتاج. [ 29 ]

هناك ثلاثة أنواع معروفة من الذخيرة:

40×56 مم (اليابان)

المعيار المعتمد من قبل قوات الدفاع الذاتي البرية اليابانية في قاذفة القنابل اليدوية من طراز 96. تُصنّعها شركة دايكن للصناعات ، وتُعدّ "الرصاصة المضادة للأفراد خفيفة الدرع عيار 40 ملم" (طول الذخيرة 112 ملم، ووزنها 371 غرامًا) قنبلة يدوية متعددة الأغراض مزودة بشحنة متفجرة مصبوبة. كما تتوفر أيضًا "رصاصة تدريبية عيار 40 ملم". [ 55 ] [ 56 ]

ذخيرة بدون غلاف

40 ملم VOG-25 (روسيا)

VOG-25

قنبلة VOG-25 عيار 40 ملم ( بالروسية : ВОГ-25 ) (رمز GRAU: 7P17 بالروسية : 7П17 ) هي نوع فريد من  القنابل اليدوية عيار 40 ملم، صُممت في الاتحاد السوفيتي لقاذفات القنابل اليدوية المحمولة، مثل قاذفة القنابل السوفيتية GP-25 Kostyor وGP-30 Obuvka . [ 57 ] بدلاً من الغلاف، تُعد VOG-25 ذخيرة بدون غلاف ، حيث يوجد دافعها في حجرة تمدد في قاعدة القذيفة، ما يجعلها أقرب إلى قذيفة الهاون منها إلى الذخيرة التقليدية ذات الغلاف. [ 57 ]

يستخدمه اليوم بشكل أساسي القوات المسلحة الروسية في أسلحة مثل GP-34 وBG-15 Mukha و RG-6 . توجد عدة أنواع منه، لكن النسخة الأكثر شيوعًا هي النسخة الافتراضية شديدة الانفجار VOG-25. [ 57 ]

يبلغ طول قنبلة VOG-25 103 ملم (4.1 بوصة) ، ووزنها 250 غرامًا (8.8 أونصة) ، وتحتوي على شحنة متفجرة وزنها 48 غرامًا (1.7 أونصة) . تبلغ سرعة فوهتها 76 مترًا في الثانية (250 قدمًا في الثانية) ، وتنفجر ذاتيًا بعد 14 ثانية. [ 57 ]

40 مم ميتال ستورم (أستراليا)

صممت شركة ميتال ستورم المحدودة، وهي شركة بحث وتطوير مقرها أستراليا، عدة أنظمة قاذفات قنابل يدوية أوتوماتيكية عديمة الغلاف عيار 40 ملم [ 58 ] [ 59 ] ، استنادًا إلى تصميمها الخاص لأسلحة الذخيرة عديمة الغلاف، وذلك قبل دخولها مرحلة التصفية في عام 2012. [ 60 ] على عكس الذخيرة عديمة الغلاف الشائعة وأنظمة أسلحتها، افتقر تصميم ميتال ستورم إلى مخزن تغذية، واستخدم بدلاً من ذلك نظام تحميل متراكب ، حيث تُكدس القذائف أمام بعضها البعض في الماسورة مع وجود المادة الدافعة بينها. [ 60 ] لم يكن للنظام أجزاء متحركة، وكان يتم إطلاق المادة الدافعة إلكترونيًا . استخدمت هذه الأنظمة نفس الرؤوس الحربية المستخدمة في قنابل عيار 40 ملم الموجودة. [ 58 ]

40 ملم 7P39 (روسيا)

قنبلة 7P39 عيار 40 ملم هي نوع من القنابل اليدوية عديمة الغلاف، تُستخدم في قاذفة القنابل الآلية الروسية AGS-40 "بالكان". على عكس القنابل التقليدية التي تستخدم أغلفة ومواد دافعة وقذائف منفصلة، ​​تدمج قنبلة 7P39 جميع المكونات في وحدة واحدة، مما يلغي الحاجة إلى أغلفة قذائف منفصلة. صُمم هذا النوع من القنابل خصيصًا لقاذفة AGS-40، التي تطلق ما يصل إلى 400 طلقة في الدقيقة، ويبلغ مداها الفعال حوالي 2500 متر. تتميز قنبلة 7P39 برأس حربي شديد الانفجار متشظي (HE-FRAG)، ويبلغ طولها حوالي 132 ملم، ووزنها حوالي 0.432 كجم. وهي مصممة لإحداث تأثيرات تفجيرية قوية ضد الأفراد والمركبات والتحصينات. قنبلة 7P39 غير متوافقة مع قاذفة VOG-25. [ 61 ] [ 62 ]

انظر أيضاً

ملحوظات

  1. ↑ NEM = الكتلة المتفجرة الصافية
  2. ↑ Comp A5 = التركيب A5. Comp A5 هو هيكسوجين + جرافيت وفقًا للكتيبات السويدية.
  3. ↑ NEM = الكتلة المتفجرة الصافية
  4. ↑ NEM = الكتلة المتفجرة الصافية
  5. ↑ Comp A3 = التركيب A3. Comp A3 هو هيكسوجين + شمع وفقًا للكتيبات السويدية.
  6. ↑ Comp A5 = التركيب A5. Comp A5 هو هيكسوجين + جرافيت وفقًا للكتيبات السويدية.
  7. ↑ NEM = الكتلة المتفجرة الصافية
  8. ↑ NEM = الكتلة المتفجرة الصافية
  9. ↑ NEM = الكتلة المتفجرة الصافية

مراجع

  1. ↑ "قاذفات القنابل اليدوية وذخائرها: التطورات الدولية" . مجلة الدفاع عن الأسلحة الصغيرة . تم الاطلاع عليه بتاريخ 24 ديسمبر 2017 .
  2. ١ ٢ ٣ ٤ ٥ ٦ ٧ "شركة راينميتال تزود قوات الدفاع الوطني الجنوب أفريقية بذخيرة جديدة متوسطة السرعة عيار ٤٠ ملم" . rheinmetall-defence.com . ١٣ نوفمبر ٢٠٢٠. تاريخ الاطلاع: ٣ فبراير ٢٠٢١ .
  3. 1 2 "CIP 40 x 46" (PDF) . 30 سبتمبر 2017. مؤرشف (PDF) من الأصل في 30 سبتمبر 2017.
  4. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 AMKAT: كتالوج الذخيرة، البيانات وما إلى ذلك بيلد، 2014 [ AMCAT: كتالوج الذخيرة والبيانات والصورة ] . السويد: FMV: Försvarets materielverk . 2014.{{cite book}}: CS1 maint: publisher location ( link )
  5. 1 2 "M381" . bulletpicker.com . تم الاطلاع عليه بتاريخ 20 ديسمبر 2020 .
  6. 1 2 "M386" . bulletpicker.com . تم الاطلاع عليه بتاريخ 20 ديسمبر 2020 .
  7. 1 2 "M406" . bulletpicker.com . تم الاطلاع عليه بتاريخ 20 ديسمبر 2020 .
  8. 1 2 "M441" . bulletpicker.com . تم الاطلاع عليه بتاريخ 20 ديسمبر 2020 .
  9. 1 2 "M397" . bulletpicker.com . تم الاطلاع عليه بتاريخ 20 ديسمبر 2020 .
  10. 1 2 "M397A1" . bulletpicker.com . تم الاطلاع عليه بتاريخ 20 ديسمبر 2020 .
  11. 1 2 3 "M433" . bulletpicker.com . تم الاطلاع عليه بتاريخ 20 ديسمبر 2020 .
  12. ^ "40 ملم M433 HEDP" (PDF) . Nationaldefensecorp.com .
  13. ↑ أوسترهيلد، دانيال (13 أبريل 2023). "إعادة التموين بذكاء" . مجلة الجيش ALT . مؤرشف من الأصل في 13 أبريل 2023. تم الاطلاع عليه في 7 مايو 2025 .
  14. ↑ المكتب التنفيذي المشترك لبرنامج الأسلحة والذخائر (29 أبريل 2025). "كتاب محفظة المنتجات لعام 2025" (ملف PDF) . تم الاطلاع عليه بتاريخ 13 يناير 2026 .{{cite web}}: CS1 maint: url-status ( link )
  15. ↑ "M576" . bulletpicker . تم الاطلاع عليه بتاريخ 20 ديسمبر 2020 .
  16. 1 2 3 4 5 6 "M583A1" . bulletpicker.com . تم الاطلاع عليه بتاريخ 20 ديسمبر 2020 .
  17. 1 2 "M585" . bulletpicker.com . تم الاطلاع عليه بتاريخ 20 ديسمبر 2020 .
  18. 1 2 "M676" . bulletpicker.com . تم الاطلاع عليه بتاريخ 20 ديسمبر 2020 .
  19. 1 2 "M680" . bulletpicker.com . تم الاطلاع عليه بتاريخ 20 ديسمبر 2020 .
  20. 1 2 "M682" . bulletpicker.com . تم الاطلاع عليه بتاريخ 20 ديسمبر 2020 .
  21. ↑ "M713" . bulletpicker.com . تم الاطلاع عليه بتاريخ 20 ديسمبر 2020 .
  22. 1 2 "M715" . bulletpicker.com . تم الاطلاع عليه بتاريخ 20 ديسمبر 2020 .
  23. 1 2 "M716" . bulletpicker.com . تم الاطلاع عليه بتاريخ 20 ديسمبر 2020 .
  24. 1 2 "M651" . bulletpicker.com . تم الاطلاع عليه بتاريخ 20 ديسمبر 2020 .
  25. 1 2 "XM1060" . globalsecurity.org . 12 يونيو 2017. تم الاطلاع عليه في 20 ديسمبر 2020 .
  26. 1 2 "M781" . bulletpicker.com . تم الاطلاع عليه بتاريخ 20 ديسمبر 2020 .
  27. ^ "جراناتسبروتا 92 (Grsp92)" . Soldf.com . 9 ديسمبر 2020.
  28. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 AMKAT: كتالوج الذخيرة والبيانات والصورة [ AMCAT: كتالوج الذخيرة والبيانات والصورة ] . السويد: FMV: Försvarets materielverk . 2001. الجزء 1.{{cite book}}: CS1 maint: publisher location ( link )
  29. ١ ٢ ٣ ٤ ٥ ٦ ٧ ٨ ٩ ١٠ ١١ ١٢ ١٣ ١٤ ١٥ ١٦ ١٧ ١٨ ١٩ ٢٠ ٢١ ٢٢ ٢٣ ٢٤ ٢٥ ٢٦ " munitie ag 40 Archives - Romania Military " . Romania Military . مؤرشف من الأصل في ٢١ ديسمبر ٢٠١٤. تم الاسترجاع في ٢١ أكتوبر ٢٠١٤ .
  30. ↑ "فعالية قنابل يدوية معززة: إصابة الهدف حتى عندما يكون العدو مختبئًا" . الجيش الأمريكي، 4 سبتمبر 2014
  31. ↑ «قذيفة الانفجار الجوي التابعة لمركز أبحاث وتطوير الأسلحة الأمريكية (ARDEC) تبدأ تقييمها هذا الصيف» . الجيش الأمريكي، 8 ديسمبر 2014
  32. ↑ "مدفع رشاش خفيف جديد: M249 يخضع لضبط الوزن" . الجيش الأمريكي، 6 مايو 2015
  33. 1 2 3 "قذائف راينميتال عيار 40 ملم للجيش الجمهوري الأيرلندي" . www.milmag.pl . 14 نوفمبر 2020. مؤرشف من الأصل في 14 نوفمبر 2020. تم الاطلاع عليه في 3 فبراير 2021 .
  34. 1 2 "راينميتال - المتجر الشامل الرائد لأنظمة 40 مم" . edrmagazine.eu . 10 سبتمبر 2019. مؤرشف من الأصل في 8 فبراير 2021. تم الاطلاع عليه في 3 فبراير 2021 .
  35. ↑ "قاذفات قنابل يدوية من طراز ميلكور M32 وM32A1 عيار 40 ملم" . youtube.com . 5 يوليو 2019. تم الاطلاع عليه في 3 فبراير 2021 .
  36. 1 2 "14001 - تعزيز المدى والفتك - ذخيرة وأسلحة متوسطة السرعة عيار 40 ملم" (ملف PDF) . procedures.ndia.org . مؤرشف (ملف PDF) من الأصل بتاريخ 20 نوفمبر 2016. تم الاطلاع عليه بتاريخ 3 فبراير 2021 .
  37. 1 2 3 "M383" . bulletpicker.com . تم الاطلاع عليه بتاريخ 20 ديسمبر 2020 .
  38. ↑ "دليل ميداني 3-22.27 (FM 23.27) مدفع رشاش قنابل يدوية MK 19 عيار 40 ملم، طراز 3" (ملف PDF) . وزارة الجيش. نوفمبر 2003. مؤرشف (ملف PDF) من الأصل في 4 مارس 2016. تم الاطلاع عليه في 5 يونيو 2015 .
  39. ↑ "M384" . bulletpicker.com . تم الاطلاع عليه بتاريخ 20 ديسمبر 2020 .
  40. 1 2 3 4 5 "خرطوشة أمريكية، 40 ملم HEDP، M430، M430A1" . bulletpicker.com . تم الاطلاع عليه بتاريخ 9 ديسمبر 2020 .
  41. ↑ "دليل ميداني 3-22.27 (FM 23.27) مدفع رشاش قنابل يدوية MK 19 عيار 40 ملم، طراز 3" (ملف PDF) . وزارة الجيش. نوفمبر 2003. مؤرشف (ملف PDF) من الأصل في 4 مارس 2016. تم الاطلاع عليه في 5 يونيو 2015 .
  42. 1 2 "خرطوشة علبة عالية السرعة M1001 HVCC بقطر 40 مم" . Gd-ots.com . تم الاطلاع عليه بتاريخ 24 ديسمبر 2017 .
  43. 1 2 "خرطوشة XM1176 عالية السرعة (HV) شديدة الانفجار ثنائية الغرض (HEDP-AB) عيار 40 ملم" . govtribe.com . 25 أكتوبر 2018. تم الاطلاع عليه في 20 ديسمبر 2020 .
  44. 1 2 "M385" . bulletpicker.com . تم الاطلاع عليه بتاريخ 20 ديسمبر 2020 .
  45. 1 2 "M385A1" . bulletpicker.com . تم الاطلاع عليه بتاريخ 20 ديسمبر 2020 .
  46. 1 2 3 "خرطوشة أمريكية، عيار 40 ملم للتدريب، M918" . bulletpicker.com . تم الاطلاع عليه بتاريخ 9 ديسمبر 2020 .
  47. ↑ "دليل ميداني 3-22.27 (FM 23.27) مدفع رشاش قنابل يدوية MK 19 عيار 40 ملم، طراز 3" (ملف PDF) . وزارة الجيش. نوفمبر 2003. مؤرشف (ملف PDF) من الأصل في 4 مارس 2016. تم الاطلاع عليه في 5 يونيو 2015 .
  48. ↑ "M922" . bulletpicker.com . تم الاطلاع عليه بتاريخ 20 ديسمبر 2020 .
  49. ↑ "M922A1" . bulletpicker.com . تم الاطلاع عليه بتاريخ 20 ديسمبر 2020 .
  50. ↑ "دليل ميداني 3-22.27 (FM 23.27) مدفع رشاش قنابل يدوية MK 19 عيار 40 ملم، طراز 3" (ملف PDF) . وزارة الجيش. نوفمبر 2003. مؤرشف (ملف PDF) من الأصل في 4 مارس 2016. تم الاطلاع عليه في 5 يونيو 2015 .
  51. 1 2 3 "MK281 Mod 0 و Mod 1 40 مم × 53 للتدريب" . rheinmetall-defence.com . مؤرشف من الأصل بتاريخ 13 مارس 2014. تم الاطلاع عليه بتاريخ 3 فبراير 2021 .
  52. ^ "جراناتسبروتا 92 (Grsp92)" . Soldf.com . 9 ديسمبر 2020.
  53. ↑ "مدفع رشاش يدوي مارك 19 عيار 40 ملم" . navweaps.com . تم الاطلاع عليه بتاريخ 29 نوفمبر 2020 .
  54. 1 2 "إس. توهان سا. منتجات عسكرية" . مؤرشف من الأصل في 18 مايو 2009. تم الاطلاع عليه في 3 فبراير 2021 .
  55. ↑ مجلة 2006-2007، صفحة 43 ISBN 4-7509-1026-0
  56. ^ "96式40ｍｍ自動てき弾銃" . تم الاسترجاع في 27 مايو 2024 .
  57. 1 2 3 4 "فيستريل جراناتوموتني ВОГ-25" . Worldweapon.ru . 2002-2006. مؤرشفة من الأصلي في 1 يوليو 2007 . تم الاسترجاع في 4 فبراير 2021 .
  58. 1 2 "أخطر سلاح تم اختراعه على الإطلاق - ميتال ستورم" . youtube.com . 22 ديسمبر 2009. مؤرشف من الأصل في 5 أكتوبر 2011. تم الاطلاع عليه في 3 فبراير 2021 .
  59. ↑ "Metal Storm Mortar" . youtube.com . 24 نوفمبر 2006. مؤرشف من الأصل في 20 فبراير 2014. تم الاطلاع عليه في 3 فبراير 2021 .
  60. 1 2 "أخطر سلاح تم اختراعه على الإطلاق - مليون طلقة في الدقيقة - ميتال ستورم" . يوتيوب . 10 سبتمبر 2017. مؤرشف من الأصل في 12 ديسمبر 2020. تم الاطلاع عليه في 3 فبراير 2021 .
  61. ↑ "Tecmash AGS-40 (Balkan)" . تم الاطلاع عليه بتاريخ 15 أبريل 2025 .
  62. ↑ "معرض IDEX 2019: شركة Tecmash تكشف النقاب عن قاذفة القنابل AGS-40" . 20 فبراير 2019. تم الاطلاع عليه بتاريخ 15 أبريل 2025 .
  • ميلكور العالمية
  • قنابل يدوية منخفضة السرعة عيار 40 ملم
  • مراجعة من مجلة الدفاع لمدفع رشاش القنابل اليدوية Mk 47 Mod 0 'Striker' عيار 40 ملم
  • مراجعة مجلة الدفاع لقاذفة القنابل الشخصية كورنر شوت 40
  • مراجعة مجلة الدفاع لقاذفة القنابل المتعددة Penn Arms PGL65-40 "Fourkiller Tactical Model" عيار 40 ملم
  • صفحة بيانات شركة Penn Arms لقاذفة القنابل اليدوية PGL65-40 ذات الست طلقات
  • مراجعة الدفاع لنظام سلاح ميتال ستورم عيار 40 ملم
  • أسلحة المستقبل: قنبلة ميركوري عيار 40 ملم من إنتاج شركة MEI
