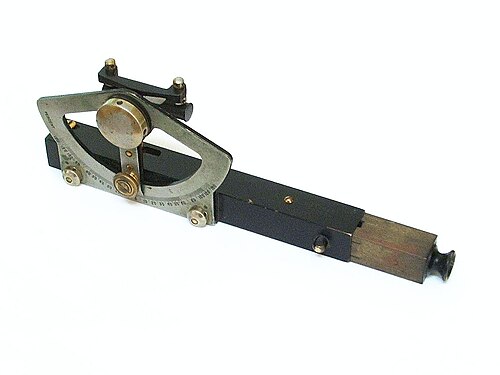

جهاز تسوية ومقياس ميل من صنع شركة يوجين ديتزجن في شيكاغو . المقياس قابل للعكس. كما هو موضح في الصورة، تم ضبطه لقياس نسبة الميل . أما الجانب الآخر فيقيس درجات القوس .

جهاز أبني للتسوية والميل هو أداة تُستخدم في المسح ، ويتكون من أنبوب رؤية ثابت، وميزان تسوية متحرك متصل بذراع توجيه، ومنقلة. تسمح مرآة داخلية للمستخدم برؤية فقاعة التسوية عند استهداف هدف بعيد. يمكن استخدامه كأداة محمولة باليد أو تركيبه على عصا جاكوب لقياسات أكثر دقة، وهو صغير الحجم بما يكفي لحمله في جيب المعطف. [ 1 ] [ 2 ]

يُعدّ جهاز أبني أداة مسح سهلة الاستخدام، وغير مكلفة نسبيًا، ودقيقة عند استخدامها بشكل صحيح. تتضمن أجهزة أبني عادةً مقاييس مُدرّجة بوحدات قياس الدرجات القوسية ، والنسبة المئوية للميل ، وفي أجهزة أبني الطبوغرافية، يُقاس الميل بالأقدام لكل سلسلة مساح ، بالإضافة إلى تصحيح المسافة. ويُقصد بتصحيح المسافة جيب تمام الزاوية، ويُستخدم لتحويل المسافات المقاسة على طول المنحدر إلى مسافات أفقية. وباستخدام حساب المثلثات، يستطيع مستخدم جهاز أبني تحديد الارتفاع والحجم والميل. [ 3 ]

تم صنع موازين أبني بأجسام أنبوبية مربعة بحيث يمكن استخدامها أيضًا لقياس ميول الأسطح المستوية مباشرة عن طريق وضع جسم الميزان على السطح، وضبط الميزان، ثم قراءة الزاوية من المقياس.

الأصول

اخترع السير ويليام دي ويفيلسلي أبني (24 يوليو 1843 - 3 ديسمبر 1920) جهاز التسوية أبني، وهو فلكي وكيميائي إنجليزي اشتهر بريادته في مجال التصوير الملون ورؤية الألوان. ابتكر أبني هذا الجهاز أثناء عمله في كلية الهندسة العسكرية في تشاتام، إنجلترا، قبل أواخر عام 1870. ويصفه دبليو. و إل إي غورلي بأنه تعديل إنجليزي لجهاز التسوية اليدوي لوك. [ 1 ]

سجلت شركة إليوت براذرز في لندن "جهاز قياس الميل وميزان الماء المحسن معًا" في ديسمبر 1870 استنادًا إلى "الشكل القديم كما صممه الملازم أبني في الأصل". [ 4 ]

بحلول عام 1871، أوصت لجنة تابعة للجمعية الجغرافية الملكية بقائمة طويلة من الأدوات التي ينبغي على المستكشفين حملها. إلى جانب الأدوات الضرورية مثل الساعة والبوصلة والسدس وكمية وافرة من الورق، أدرجت اللجنة "ميزان جيب (أبني)" في قائمة ثانوية من "الأدوات الإضافية، غير الضرورية، ولكنها مفيدة". [ 5 ]

الاستخدام

في عامي 1914 و1915، نشرت مجلة "Forestry Quarterly" سلسلة مقالات حول استخدام جهاز "Abney Level". [ 6 ] [ 7 ] [ 8 ] ولا تزال هذه المقالات التعليمية مفيدة حتى اليوم، ولكن المرجع الأساسي للاستخدام هو " Abney Level Handbook " الصادر عام 1927. [ 3 ]

يُستخدم جهاز أبني عادةً على مستوى نظر المساح ، إما يدويًا أو مثبتًا على عصا عند هذا الارتفاع. لقياس الخطوط على منحدر معين، تُضبط الزاوية أو الميل المطلوب أولًا على الجهاز، ثم يُوجّه المساح نظره عبر أنبوب التوجيه ويُحاذي الشعيرة المتقاطعة مع فقاعة جهاز القياس أثناء النظر إلى الهدف. يُتيح هذا للمساح معرفة ما إذا كان الهدف أعلى أو أسفل خط نظره.

لقياس ميل غير معروف، يقوم المساح أولاً بتحديد هدف على طول ذلك الميل، ثم يضبط زاوية جهاز التسوية حتى تتمركز الفقاعة على علامة التصويب. بعد ذلك، يمكن قراءة الميل من المقياس.

نظرًا لأن جهاز التسوية يُثبّت عادةً على مستوى نظر المساح، فمن الشائع استخدام وجه مساح آخر ذي طول مماثل كهدف. إذا لم يكن المساح الثاني بنفس الطول، فيجب تحديد الموقع التقريبي لمستوى نظره (مثل الذقن، الأنف، أعلى الرأس). قد يكون تثبيت هدف بحجم الوجه على مستوى النظر على عصا التسوية أكثر دقة. ولأن معظم أجهزة التسوية من نوع أبني لا تحتوي على تلسكوب، فإن القراءة المباشرة من عصا التسوية ممكنة فقط على مسافات قصيرة، مع أنه من الممكن صنع عصي تسوية خاصة يمكن قراءتها عن بُعد دون تكبير.

الاستخدامات الشائعة

لا تزال موازين أبني شائعة الاستخدام في العديد من المجالات:

  • في المسح الطبوغرافي، لتحديد حساب المسافة الأفقية من الميل، ورسم خطوط الكنتور، والارتفاعات النسبية. [ 9 ]
  • في مجال الغابات، لقياس ارتفاع الأشجار . [ 10 ]
  • في مجال التعدين وفحص سلامة المناجم، لقياس درجات طرق النقل. [ 11 ]
  • في علم الجيولوجيا، في قياسات نتوءات الصخور ومنحدرات الصدوع. [ 12 ] [ 13 ] [ 14 ]
