الإضاءة الخلفية

الموسوعة الحرة

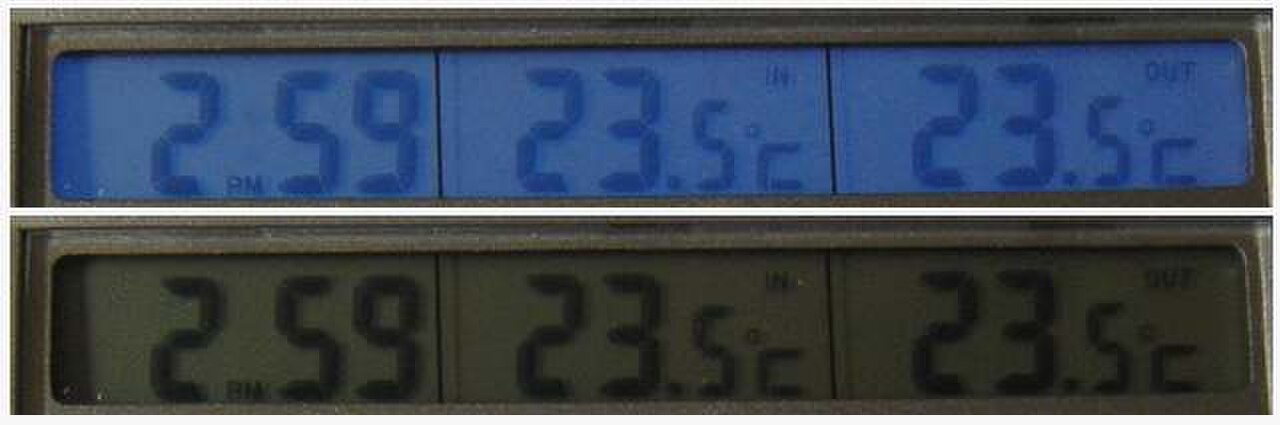

منظر لشاشة الكريستال السائل ، مع تشغيل الإضاءة الخلفية الكهروضوئية (أعلى) وإيقاف تشغيلها (أسفل)

الإضاءة الخلفية هي شكل من أشكال الإضاءة المستخدمة في شاشات الكريستال السائل (LCDs) والتي توفر الإضاءة من الجزء الخلفي أو الجانبي للوحة العرض. لا تنتج شاشات الكريستال السائل الضوء من تلقاء نفسها، لذا فهي تحتاج إلى إضاءة ( ضوء محيط أو مصدر ضوء خاص) لإنتاج صورة مرئية. غالبًا ما تُستخدم الإضاءة الخلفية في الهواتف الذكية وشاشات الكمبيوتر وأجهزة تلفزيون LCD . تُستخدم في الشاشات الصغيرة لزيادة قابلية القراءة في ظروف الإضاءة المنخفضة مثل الساعات اليدوية . [1] تشمل المصادر النموذجية للضوء للإضاءة الخلفية الثنائيات الباعثة للضوء (LEDs) ومصابيح الفلورسنت ذات الكاثود البارد (CCFLs).

إن الأنواع البسيطة من شاشات الكريستال السائل مثل تلك المستخدمة في الآلات الحاسبة الجيبية يتم تصنيعها بدون مصدر ضوء داخلي، مما يتطلب مصادر ضوء خارجية لنقل صورة العرض للمستخدم. ومع ذلك، فإن معظم شاشات الكريستال السائل يتم تصنيعها بمصدر ضوء داخلي. تتكون هذه الشاشات من عدة طبقات. وعادة ما يكون الضوء الخلفي هو الطبقة الأولى من الخلف. ثم تعمل صمامات الضوء على تغيير كمية الضوء التي تصل إلى العين، عن طريق حجب مرورها بطريقة ما. وتستخدم معظمها مرشح استقطاب ثابت وآخر متحول، لحجب الضوء غير المرغوب فيه.

تنتج العديد من أنواع الشاشات بخلاف LCD ضوءها الخاص ولا تتطلب إضاءة خلفية، على سبيل المثال، شاشات OLED ، وشاشات أنبوب أشعة الكاثود (CRT)، وشاشات البلازما (PDP).

يُطلق على نوع مماثل من التكنولوجيا اسم " الضوء الأمامي" ، والذي يضيء شاشة LCD من الأمام.

تم تقديم مراجعة لبعض مخططات الإضاءة الخلفية المبكرة لشاشات LCD في تقرير تاريخ الهندسة والتكنولوجيا بقلم بيتر جيه وايلد . [2]

أنواع مصادر الضوء

يمكن أن يتكون مصدر الضوء من: [3]

يعطي مصباح ELP ضوءًا موحدًا على سطحه بالكامل، ولكن الإضاءة الخلفية الأخرى تستخدم في كثير من الأحيان ناشرًا لتوفير إضاءة متساوية من مصدر غير متساوٍ.

تتوفر الإضاءة الخلفية بألوان عديدة. عادةً ما تحتوي شاشات LCD أحادية اللون على إضاءة خلفية باللون الأصفر أو الأخضر أو ​​الأزرق أو الأبيض ، بينما تستخدم الشاشات الملونة إضاءة خلفية بيضاء تغطي معظم طيف الألوان .

الاستخدام

تُستخدم الإضاءة الخلفية LED الملونة بشكل شائع في لوحات LCD الصغيرة غير المكلفة. أصبحت الإضاءة الخلفية LED البيضاء مهيمنة. غالبًا ما تُستخدم الإضاءة الخلفية ELP للشاشات الأكبر حجمًا أو عندما تكون الإضاءة الخلفية مهمة؛ يمكن أن تكون أيضًا ملونة أو بيضاء. يجب تشغيل ELP بواسطة طاقة تيار متردد ذات جهد مرتفع نسبيًا [ حدد ] ، والتي يتم توفيرها بواسطة دائرة عاكس . تُستخدم الإضاءة الخلفية CCFL في الشاشات الأكبر حجمًا مثل شاشات الكمبيوتر، وعادةً ما تكون بيضاء اللون؛ تتطلب هذه أيضًا استخدام عاكس وموزع. تم استخدام الإضاءة الخلفية المتوهجة بواسطة لوحات LCD المبكرة لتحقيق سطوع عالي، [8] [9] ولكن العمر المحدود والحرارة الزائدة الناتجة عن المصابيح المتوهجة كانت قيودًا شديدة. تتطلب الحرارة الناتجة عن المصابيح المتوهجة عادةً تركيب المصابيح بعيدًا عن الشاشة لمنع التلف.

الإضاءة الخلفية CCFL

18 مصباح CCFL متوازيًا كإضاءة خلفية لتلفزيون LCD

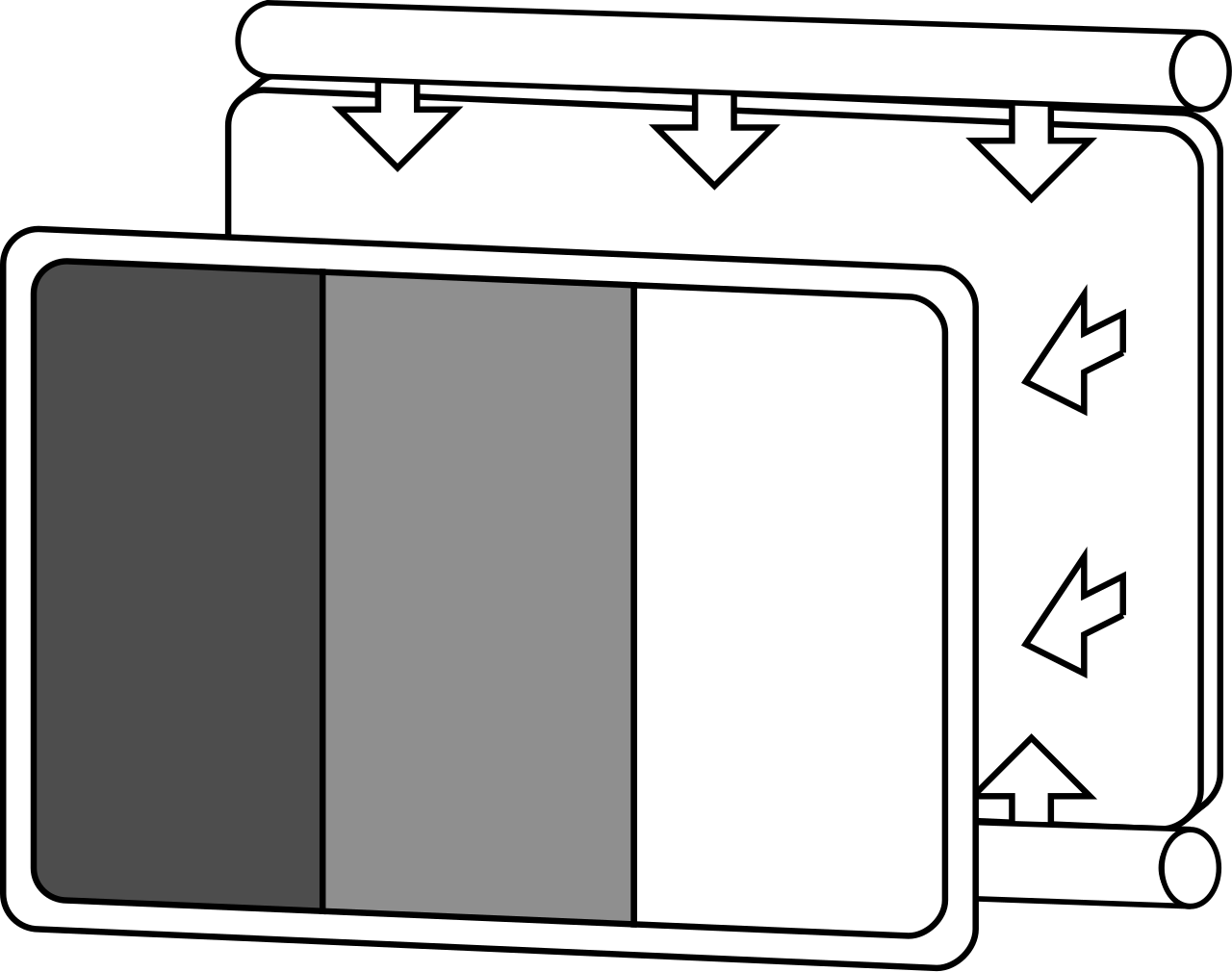

شاشة LCD مع إضاءة خلفية CCFL مضاءة بالحواف

لعدة سنوات (حتى عام 2010 تقريبًا)، كانت الإضاءة الخلفية المفضلة لشاشات LCD الكبيرة ذات العناوين المصفوفة مثل الشاشات وأجهزة التلفاز تعتمد على مصباح فلورسنت ذو كاثود بارد (CCFL) باستخدام مصباحين فلورسنت ذو كاثود بارد على حواف متقابلة من شاشة LCD أو من خلال مجموعة من مصابيح CCFL خلف شاشة LCD (انظر صورة مجموعة بها 18 مصباح CCFL لتلفزيون LCD مقاس 40 بوصة). ونظرًا للعيوب مقارنةً بإضاءة LED (الجهد والقوة الأعلى المطلوبة، وتصميم اللوحة الأكثر سمكًا، وعدم وجود تبديل عالي السرعة، والشيخوخة الأسرع)، أصبحت الإضاءة الخلفية LED أكثر شيوعًا. [ بحاجة لمصدر ]

تحتوي العديد من نماذج LCD، من شاشات TN الرخيصة إلى شاشات S-IPS أو S-PVA المقاومة للألوان، على مجموعة واسعة من مصابيح CCFL تمثل أكثر من 95% من مواصفات ألوان NTSC .

الإضاءة الخلفية LED

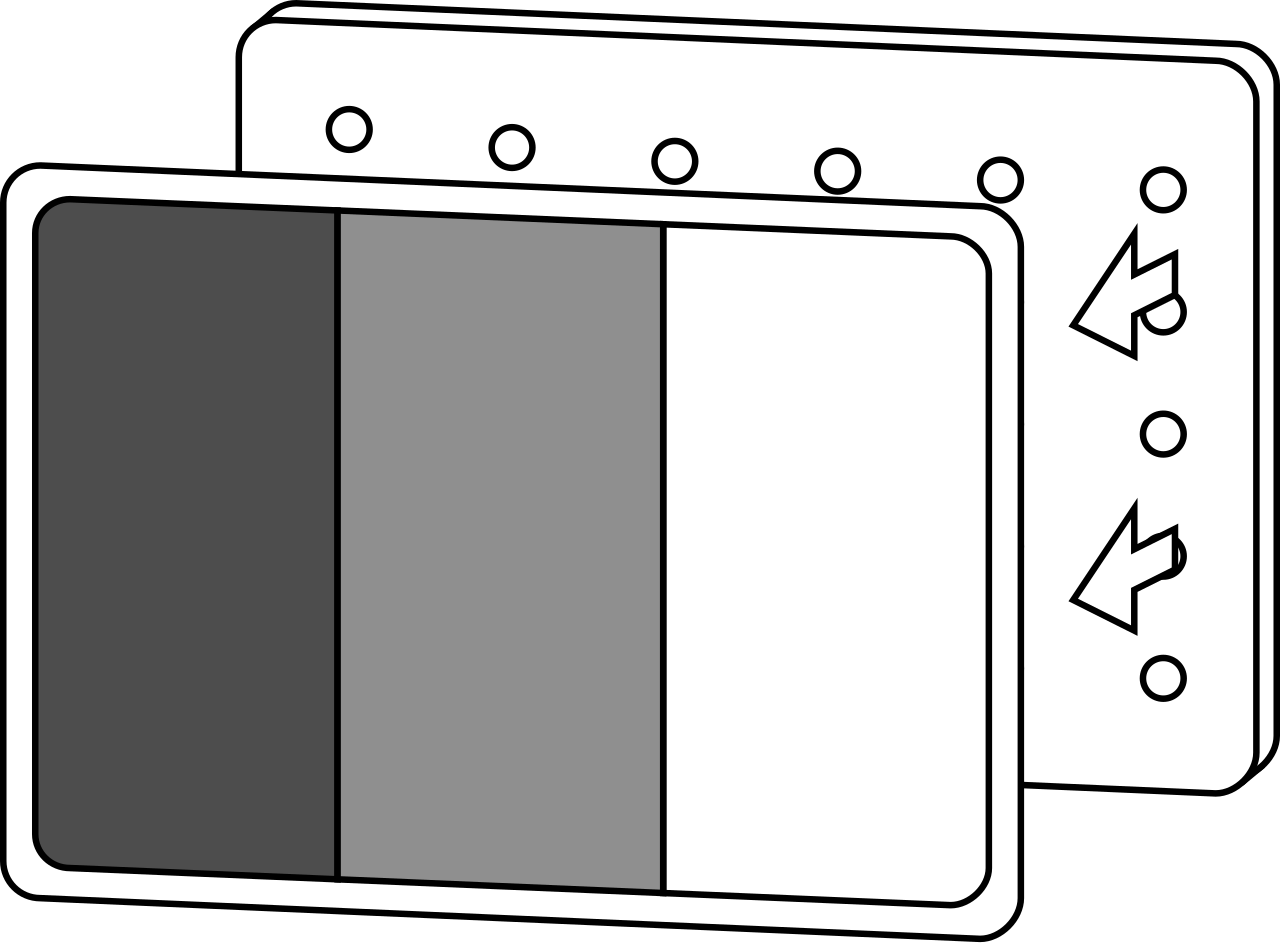

شاشة LCD مع إضاءة خلفية LED

يأتي الإضاءة الخلفية LED في الشاشات الملونة بنوعين: الإضاءة الخلفية LED البيضاء والإضاءة الخلفية LED RGB. [10] تُستخدم مصابيح LED البيضاء غالبًا في أجهزة الكمبيوتر المحمولة وشاشات سطح المكتب، وتشكل جميع شاشات LCD المحمولة تقريبًا. عادةً ما يكون LED الأبيض عبارة عن LED أزرق مع فوسفور أصفر واسع الطيف ينتج عنه انبعاث ضوء أبيض. ومع ذلك، نظرًا لأن المنحنى الطيفي يبلغ ذروته عند اللون الأصفر، فهو لا يتوافق بشكل جيد مع ذروات نقل مرشحات اللون الأحمر والأخضر لشاشة LCD. يتسبب هذا في تحول الألوان الأساسية الحمراء والخضراء نحو الأصفر، مما يقلل من نطاق ألوان الشاشة. [11] تتكون مصابيح LED RGB من LED أحمر وأزرق وأخضر ويمكن التحكم فيها لإنتاج درجات حرارة ألوان مختلفة من الأبيض. توجد مصابيح LED RGB للإضاءة الخلفية في شاشات مقاومة الألوان الراقية مثل شاشة HP DreamColor LP2480zx أو أجهزة الكمبيوتر المحمولة HP EliteBook المحددة ، بالإضافة إلى شاشات المستهلك الحديثة مثل أجهزة الكمبيوتر المحمولة من سلسلة Studio من Dell والتي تحتوي على شاشة LED RGB اختيارية.

يمكن أن توفر مصابيح LED RGB مجموعة ألوان هائلة للشاشات. [12] عند استخدام ثلاثة مصابيح LED منفصلة ( ألوان إضافية )، يمكن للإضاءة الخلفية إنتاج طيف ألوان يتطابق بشكل وثيق مع مرشحات الألوان في وحدات بكسل LCD نفسها. بهذه الطريقة، يمكن تضييق نطاق تمرير المرشح بحيث يسمح كل مكون لوني فقط بنطاق ضيق للغاية من الطيف عبر LCD. يؤدي هذا إلى تحسين كفاءة الشاشة حيث يتم حجب قدر أقل من الضوء عند عرض اللون الأبيض. يمكن نقل النقاط الحمراء والخضراء والزرقاء الفعلية إلى أبعد من ذلك بحيث تكون الشاشة قادرة على إعادة إنتاج ألوان أكثر حيوية.

تعتمد إحدى الطرق لتحسين مجموعة ألوان شاشات LCD ذات الإضاءة الخلفية LED على مصابيح LED الزرقاء (مثل مصابيح LED المصنوعة من نتريد الجاليوم ) التي تضيء طبقة من الفوسفور النانوي، والتي تسمى النقاط الكمومية (QDs). [13] تحول النقاط الكمومية الأطوال الموجية الزرقاء إلى الأطوال الموجية الأطول المطلوبة كألوان خضراء وحمراء ضيقة النطاق للإضاءة المثالية لشاشة LCD من الخلف. تدعي الشركة المصنعة، Nanosys ، أنه يمكن ضبط خرج اللون للنقاط بدقة عن طريق التحكم في حجم البلورات النانوية. الشركات الأخرى التي تسعى إلى هذه الطريقة هي Nanoco Group PLC (المملكة المتحدة)، وQD Vision، و 3M المرخصة من Nanosys، وAvantama من سويسرا . [14] [15] قامت شركة سوني بتكييف تقنية النقاط الكمومية من شركة QD Vision الأمريكية [16] لتقديم أجهزة تلفزيون LCD بإضاءة خلفية LED محسّنة مضاءة بالحواف تم تسويقها تحت مصطلح Triluminos في عام 2013. مع وجود LED أزرق وبلورات نانوية محسّنة للألوان الخضراء والحمراء أمامه، يسمح الضوء الأبيض الناتج عن الجمع بمجموعة ألوان مكافئة أو أفضل من تلك المنبعثة من مجموعة أكثر تكلفة من ثلاثة مصابيح LED RGB. في معرض الإلكترونيات الاستهلاكية 2015، أظهرت عدد من الشركات إضاءة خلفية LED محسّنة بتقنية QD لأجهزة تلفزيون LCD، بما في ذلك Samsung Electronics و LG Electronics وشركة TCL Corporation الصينية . [17] [18]

هناك العديد من التحديات مع الإضاءة الخلفية LED. من الصعب تحقيق التوحيد، خاصة مع تقدم عمر مصابيح LED، حيث يتقدم كل LED في العمر بمعدل مختلف. إن استخدام ثلاثة مصادر ضوء منفصلة للأحمر والأخضر والأزرق يعني أن النقطة البيضاء للشاشة يمكن أن تتحرك مع تقدم عمر مصابيح LED بمعدلات مختلفة؛ تتأثر مصابيح LED البيضاء بهذه الظاهرة، مع تسجيل تغييرات بمئات كلفن من درجة حرارة اللون . تعاني مصابيح LED البيضاء من تحولات اللون الأزرق عند درجات حرارة أعلى تتراوح من 3141 كلفن إلى 3222 كلفن عند 10 درجات مئوية إلى 80 درجة مئوية على التوالي. [19] قد تكون كفاءة الطاقة تحديًا؛ يمكن أن تستخدم تطبيقات الجيل الأول طاقة أكبر من نظيراتها من CCFL، على الرغم من أنه من الممكن أن تكون شاشة LED أكثر كفاءة في استهلاك الطاقة. [ بحاجة لمصدر ] في عام 2010، يمكن أن تتمتع شاشات LED من الجيل الحالي بمزايا كبيرة في استهلاك الطاقة. على سبيل المثال، تستهلك النسخة غير المزودة بتقنية LED من شاشة Benq G2420HDB مقاس 24 بوصة للمستهلك 49 وات مقارنة بـ 24 وات من النسخة المزودة بتقنية LED من نفس الشاشة (G2420HDBL).

للتغلب على التحديات المذكورة أعلاه مع الإضاءة الخلفية RGB و LED البيضاء، تم تطوير تقنية LED "الفوسفور البعيد المتقدم" [20] بواسطة NDF Special Light Products، خصيصًا لتطبيقات LCD عالية الجودة وطويلة العمر مثل شاشات قمرة القيادة ، [21] وشاشات مراقبة الحركة الجوية ، والشاشات الطبية. تستخدم هذه التقنية مصابيح LED ذات المضخة الزرقاء مع ورقة تُطبع عليها مواد مضيئة فوسفورية لتحويل الألوان. المبدأ مشابه للنقاط الكمومية، لكن الفوسفور المطبق أقوى بكثير من جزيئات النانو للنقاط الكمومية للتطبيقات التي تتطلب عمرًا طويلاً في ظروف تشغيلية أكثر تطلبًا. نظرًا لأن ورقة الفوسفور توضع على مسافة (بعيدة) من LED، فإنها تتعرض لضغط درجة حرارة أقل بكثير من الفوسفور في مصابيح LED البيضاء. ونتيجة لذلك، فإن النقطة البيضاء أقل اعتمادًا على مصابيح LED الفردية، وتدهور مصابيح LED الفردية على مدار العمر، مما يؤدي إلى إضاءة خلفية أكثر تجانسًا مع تناسق ألوان محسن وانخفاض استهلاك اللومن.

لقد تزايد استخدام الإضاءة الخلفية LED في أجهزة الكمبيوتر المحمولة. فقد استخدمت شركة Sony الإضاءة الخلفية LED في بعض أجهزة الكمبيوتر المحمولة VAIO النحيفة الراقية منذ عام 2005، كما قدمت شركة Fujitsu أجهزة كمبيوتر محمولة مزودة بإضاءة خلفية LED في عام 2006. وفي عام 2007، قدمت شركة Asus و Dell و Apple الإضاءة الخلفية LED في بعض طرازات أجهزة الكمبيوتر المحمولة الخاصة بهم. واعتبارًا من عام 2008 ، أعلنت شركة Lenovo عن أجهزة كمبيوتر محمولة مزودة بإضاءة خلفية LED. وفي أكتوبر 2008، أعلنت شركة Apple أنها ستستخدم الإضاءة الخلفية LED لجميع أجهزة الكمبيوتر المحمولة وشاشة Apple Cinema Display الجديدة مقاس 24 بوصة ، وبعد عام واحد قدمت جهاز iMac LED جديدًا ، مما يعني أن جميع شاشات الكمبيوتر الجديدة من Apple أصبحت شاشات بإضاءة خلفية LED. يستخدم كل كمبيوتر محمول تقريبًا بشاشة 16:9 تم طرحه منذ سبتمبر 2009 لوحات بإضاءة خلفية LED. وينطبق هذا أيضًا على معظم أجهزة التلفزيون LCD، والتي يتم تسويقها في بعض البلدان تحت الاسم المضلِّل LED TV ، على الرغم من أن الصورة لا تزال تُنشأ بواسطة لوحة LCD.

معظم الإضاءة الخلفية LED لشاشات LCD مضاءة بالحواف ، أي أن العديد من مصابيح LED توضع على حواف موجه الضوء (لوحة توجيه الضوء، LGP)، والتي توزع الضوء خلف لوحة LC. تتمثل مزايا هذه التقنية في هيكل اللوحة المسطحة الرقيق للغاية والتكلفة المنخفضة. يُطلق على الإصدار الأكثر تكلفة اسم مجموعة كاملة أو LED المباشر ويتكون من العديد من مصابيح LED الموضوعة خلف لوحة LC ( مجموعة من مصابيح LED)، بحيث يمكن إضاءة الألواح الكبيرة بالتساوي. يسمح هذا الترتيب بالتعتيم المحلي للحصول على بكسلات سوداء أغمق اعتمادًا على الصورة المعروضة.

تعتيم الإضاءة الخلفية

غالبًا ما يتم التحكم في الإضاءة الخلفية LED بشكل ديناميكي باستخدام معلومات الفيديو [22] (التحكم الديناميكي في الإضاءة الخلفية أو الإضاءة الخلفية LED "التعتيم المحلي" الديناميكي، والتي يتم تسويقها أيضًا باسم HDR، وهو تلفزيون ذو نطاق ديناميكي عالي، اخترعه باحثو Philips Douglas Stanton و Martinus Stroomer و Adrianus de Vaan [23] [24] [25] ).

باستخدام PWM (تعديل عرض النبضة، وهي تقنية يتم فيها الحفاظ على شدة مصابيح LED ثابتة، ولكن يتم تحقيق تعديل السطوع من خلال تغيير فترة زمنية من وميض مصادر الضوء ذات شدة الضوء الثابتة [26] )، يتم تعتيم الإضاءة الخلفية إلى ألمع لون يظهر على الشاشة مع تعزيز تباين LCD في نفس الوقت إلى أقصى مستويات يمكن تحقيقها

إذا كان تردد تعديل عرض النبضة منخفضًا جدًا أو كان المستخدم حساسًا جدًا للوميض، فقد يتسبب هذا في عدم الراحة وإجهاد العين، على غرار وميض شاشات CRT . [27] [28] يمكن للمستخدم اختبار ذلك ببساطة عن طريق التلويح بيده أو جسم أمام الشاشة. إذا ظهر أن الجسم له حواف محددة بشكل حاد أثناء تحركه، فإن الإضاءة الخلفية تضيء وتطفئ بتردد منخفض إلى حد ما. إذا ظهر الجسم ضبابيًا، فإن الشاشة إما بها إضاءة خلفية مضاءة باستمرار أو تعمل على تشغيل الإضاءة الخلفية بتردد أعلى مما يمكن للدماغ إدراكه. يمكن تقليل الوميض أو القضاء عليه عن طريق ضبط الشاشة على السطوع الكامل، على الرغم من أن هذا قد يكون له تأثير سلبي على جودة الصورة وعمر البطارية بسبب زيادة استهلاك الطاقة.

موزعات

لكي تنتج الإضاءة الخلفية غير المزودة بـ ELP إضاءة متساوية، وهو أمر بالغ الأهمية للشاشات، يمر الضوء أولاً عبر موجه ضوئي (لوحة توجيه ضوئي، LGP) - وهي طبقة بلاستيكية مصممة خصيصًا تنشر الضوء عبر سلسلة من النتوءات غير المتساوية المسافات. تزداد كثافة النتوءات كلما ابتعدنا عن مصدر الضوء وفقًا لمعادلة الانتشار . ثم ينتقل الضوء المنتشر إلى أي من جانبي الموزع؛ حيث يواجه الجزء الأمامي لوحة LCD الفعلية، ويحتوي الجزء الخلفي على عاكس لتوجيه الضوء الضائع بخلاف ذلك نحو لوحة LCD. يكون العاكس أحيانًا مصنوعًا من رقائق الألومنيوم أو سطح بسيط مصبوغ باللون الأبيض.

المستقطبات العاكسة

تتميز أنظمة الإضاءة الخلفية لشاشات الكريستال السائل بكفاءة عالية من خلال تطبيق أفلام بصرية مثل البنية المنشورية للحصول على الضوء في اتجاهات المشاهد المطلوبة وأفلام الاستقطاب العاكسة التي تعيد تدوير الضوء المستقطب الذي تم امتصاصه سابقًا بواسطة المستقطب الأول لشاشات الكريستال السائل (اخترعه باحثو فيليبس أدريانوس دي فان وبولوس شيرمان)، [29] ويتم تحقيق ذلك عمومًا باستخدام ما يسمى بأفلام DBEF المصنعة والموردة من قبل شركة 3M. [30] تتكون هذه المستقطبات من كومة كبيرة من الأفلام ثنائية الانكسار الموجهة أحادية المحور والتي تعكس وضع الاستقطاب الممتص السابق للضوء. [31] تم اختراع مثل هذه المستقطبات العاكسة باستخدام بلورات سائلة مبلمرة أحادية المحور (بوليمرات ثنائية الانكسار أو غراء ثنائي الانكسار) في عام 1989 من قبل باحثي فيليبس ديرك بروير وأدريانوس دي فان وجورج برامبرينغ. [32] إن الجمع بين مثل هذه المستقطبات العاكسة والتحكم في الإضاءة الخلفية الديناميكية LED [23] يجعل أجهزة تلفزيون LCD اليوم أكثر كفاءة بكثير من الأجهزة القائمة على CRT، مما يؤدي إلى توفير طاقة عالمي يبلغ 600 تيراوات في الساعة (2017)، وهو ما يعادل 10٪ من استهلاك الكهرباء لجميع الأسر في جميع أنحاء العالم أو ما يعادل ضعف إنتاج الطاقة لجميع الخلايا الشمسية في العالم. [33] [34]

استهلاك الطاقة

لقد أدى تطور معايير الطاقة والتوقعات العامة المتزايدة فيما يتعلق باستهلاك الطاقة إلى ضرورة قيام أنظمة الإضاءة الخلفية بإدارة طاقتها. أما بالنسبة لمنتجات الإلكترونيات الاستهلاكية الأخرى (مثل الثلاجات أو المصابيح الكهربائية)، فإن فئات استهلاك الطاقة تُفرض على أجهزة التلفزيون. [35] وقد تم تقديم معايير لتصنيفات الطاقة لأجهزة التلفزيون، على سبيل المثال، في الولايات المتحدة الأمريكية والاتحاد الأوروبي وأستراليا [36] وكذلك في الصين. [37] وعلاوة على ذلك، أظهرت دراسة أجريت عام 2008 [38] أنه بين الدول الأوروبية، يعد استهلاك الطاقة أحد أهم المعايير بالنسبة للمستهلكين عند اختيارهم لجهاز تلفزيون، بنفس أهمية حجم الشاشة. [39]
