الصمام الثنائي الباعث للضوء العضوي
لوحات الإضاءة OLED النموذجية
يكتبقاد

الصمام الثنائي الباعث للضوء العضوي ( OLED )، والمعروف أيضًا باسم الصمام الثنائي الكهربي العضوي ( EL العضوي ) ، [1] [2] هو نوع من الصمامات الثنائية الباعثة للضوء (LED) حيث تكون الطبقة الكهربية الباعثة للضوء عبارة عن فيلم مركب عضوي ينبعث منه الضوء استجابة لتيار كهربائي. تقع هذه الطبقة العضوية بين قطبين ؛ وعادةً ما يكون أحد هذين القطبين على الأقل شفافًا. تُستخدم شاشات OLED لإنشاء شاشات رقمية في أجهزة مثل شاشات التلفزيون وشاشات الكمبيوتر والأنظمة المحمولة مثل الهواتف الذكية وأجهزة الألعاب المحمولة . أحد مجالات البحث الرئيسية هو تطوير أجهزة OLED البيضاء لاستخدامها في تطبيقات الإضاءة ذات الحالة الصلبة . [3] [4] [5]

هناك عائلتان رئيسيتان من OLED: تلك القائمة على جزيئات صغيرة وتلك التي تستخدم البوليمرات . يؤدي إضافة أيونات متحركة إلى OLED إلى إنشاء خلية كهروكيميائية باعثة للضوء (LEC) لها طريقة تشغيل مختلفة قليلاً. يمكن تشغيل شاشة OLED باستخدام مخطط تحكم مصفوفة سلبية (PMOLED) أو مصفوفة نشطة ( AMOLED ). في مخطط PMOLED، يتم التحكم في كل صف وسطر في الشاشة بشكل تسلسلي، واحدًا تلو الآخر، [6] بينما يستخدم التحكم في AMOLED لوحة خلفية ترانزستور غشاء رقيق (TFT) للوصول مباشرة إلى كل بكسل فردي وتشغيله أو إيقاف تشغيله، مما يسمح بدقة أعلى وأحجام عرض أكبر.

تختلف OLEDs بشكل أساسي عن LEDs ، والتي تعتمد على بنية صلبة بلورية للثنائي pn . في LEDs، يتم استخدام الشوائب لإنشاء مناطق p وn عن طريق تغيير موصلية أشباه الموصلات المضيفة . لا تستخدم OLEDs بنية pn بلورية. يتم استخدام الشوائب في OLEDs لزيادة الكفاءة الإشعاعية عن طريق التعديل المباشر لمعدل إعادة التركيب الضوئي الميكانيكي الكمومي. يتم استخدام الشوائب أيضًا لتحديد الطول الموجي لانبعاث الفوتونات. [7]

تعمل شاشة OLED بدون إضاءة خلفية لأنها تصدر ضوءها المرئي الخاص بها . وبالتالي، يمكنها عرض مستويات سوداء عميقة ويمكن أن تكون أرق وأخف وزناً من شاشة الكريستال السائل (LCD). في ظروف الإضاءة المحيطة المنخفضة (مثل الغرفة المظلمة)، يمكن لشاشة OLED تحقيق نسبة تباين أعلى من شاشة LCD، بغض النظر عما إذا كانت شاشة LCD تستخدم مصابيح الفلورسنت ذات الكاثود البارد أو الإضاءة الخلفية LED .

تُصنع شاشات OLED بطريقة مماثلة لشاشات LCD، بما في ذلك تصنيع العديد من الشاشات على ركيزة أم يتم ترقيقها لاحقًا وتقطيعها إلى عدة شاشات. تأتي ركائز شاشات OLED بنفس أحجام تلك المستخدمة في تصنيع شاشات LCD. بالنسبة لتصنيع OLED، بعد تكوين TFTs (لشاشات المصفوفة النشطة)، أو الشبكات القابلة للتوجيه (لشاشات المصفوفة السلبية)، أو شرائح أكسيد الإنديوم والقصدير (ITO) (لشاشات القطاعات)، يتم طلاء الشاشة بحقن الثقوب وطبقات النقل والحجب، بالإضافة إلى مادة كهروضوءية بعد الطبقتين الأوليين، وبعد ذلك يمكن تطبيق ITO أو المعدن مرة أخرى ككاثود . لاحقًا، يتم تغليف كومة المواد بالكامل. تعمل طبقة TFT أو الشبكة القابلة للتوجيه أو شرائح ITO كقطب موجب أو متصلة به ، والذي قد يكون مصنوعًا من ITO أو المعدن. [8] يمكن جعل شاشات OLED مرنة وشفافة، مع استخدام الشاشات الشفافة في الهواتف الذكية مع ماسحات بصمات الأصابع الضوئية والشاشات المرنة المستخدمة في الهواتف الذكية القابلة للطي .

تاريخ

قام أندريه بيرنانوز وزملاؤه في جامعة نانسي في فرنسا بأولى ملاحظات التوهج الكهربائي في المواد العضوية في أوائل الخمسينيات من القرن العشرين. حيث طبقوا جهدًا متناوبًا عاليًا في الهواء على مواد مثل صبغة الأكريدين البرتقالية ، إما المترسبة على أو المذابة في أغشية رقيقة من السليلوز أو السيلوفان . كانت الآلية المقترحة هي إما الإثارة المباشرة لجزيئات الصبغة أو إثارة الإلكترونات . [9] [10] [11] [12]

في عام 1960، طور مارتن بوب وبعض زملائه في جامعة نيويورك في الولايات المتحدة جهات اتصال أقطاب الحقن الداكنة الأومية للبلورات العضوية. [ 13] [14] [15] كما وصفوا المتطلبات الطاقية اللازمة ( وظائف العمل ) لجهات اتصال أقطاب الحقن بالثقوب والإلكترونات. تشكل هذه جهات الاتصال أساس حقن الشحنة في جميع أجهزة OLED الحديثة. كما لاحظت مجموعة بوب لأول مرة أيضًا التوهج الكهربائي للتيار المستمر (DC) تحت الفراغ على بلورة نقية واحدة من الأنثراسين وعلى بلورات الأنثراسين المخدرة بالتتراسين في عام 1963 [16] باستخدام قطب فضي صغير المساحة عند 400 فولت . كانت الآلية المقترحة هي إثارة الإلكترون المتسارعة بالمجال للفلورسنت الجزيئي.

أفاد فريق البابا في عام 1965 [17] أنه في غياب المجال الكهربائي الخارجي، فإن التوهج الكهربائي في بلورات الأنثراسين يحدث بسبب إعادة تركيب الإلكترون الحراري والثقب، وأن مستوى التوصيل للأنثراسين أعلى في الطاقة من مستوى طاقة الإكسيتون . وفي عام 1965 أيضًا، أنتج ولفجانج هيلفريتش و دبليو جي شنايدر من المجلس الوطني للبحوث في كندا التوهج الكهربائي بإعادة التركيب بالحقن المزدوج لأول مرة في بلورة أنثراسين مفردة باستخدام أقطاب حقن الثقب والإلكترون، [18] وهو رائد أجهزة الحقن المزدوج الحديثة. في نفس العام، حصل باحثو شركة داو للكيماويات على براءة اختراع لطريقة تحضير الخلايا التوهجية باستخدام  طبقات معزولة كهربائيًا بسمك مليمتر واحد تعمل بالتيار المتردد عالي الجهد (500-1500 فولت) (100-3000 هرتز) من الفوسفور المنصهر المكون من مسحوق الأنثراسين المطحون والتيتراسين ومسحوق الجرافيت . [19] تضمنت الآلية المقترحة إثارة إلكترونية عند نقاط الاتصال بين جزيئات الجرافيت وجزيئات الأنثراسين.

كان أول مصباح LED بوليمري تم إنشاؤه بواسطة روجر بارتريدج في المختبر الوطني للفيزياء في المملكة المتحدة. وقد استخدم فيلمًا من بولي فينيل كاربازول يصل سمكه إلى 2.2 ميكرومترًا يقع بين قطبين لحقن الشحنة. كان الضوء الناتج مرئيًا بسهولة في ظروف الإضاءة العادية على الرغم من أن البوليمر المستخدم كان به قيدان؛ الموصلية المنخفضة وصعوبة حقن الإلكترونات. [20] سمح التطوير اللاحق للبوليمرات المترافقة للآخرين بالقضاء على هذه المشاكل إلى حد كبير. غالبًا ما تم تجاهل مساهمته بسبب السرية التي فرضها المختبر الوطني للفيزياء على المشروع. عندما تم تسجيل براءة اختراعه في عام 1974 [21] تم إعطاؤه اسمًا غامضًا متعمدًا "جامعًا للجميع" بينما حاولت وزارة الصناعة التابعة للحكومة وفشلت في العثور على متعاونين صناعيين لتمويل المزيد من التطوير. [22] [23] [24] [25] [26]

شاشات OLED العملية

قام الكيميائيان تشينج وان تانج وستيفن فان سلايك في شركة إيستمان كوداك ببناء أول جهاز OLED عملي في عام 1987. [27] استخدم هذا الجهاز بنية من طبقتين مع طبقات منفصلة لنقل الثقوب ونقل الإلكترونات بحيث يحدث إعادة التركيب وانبعاث الضوء في منتصف الطبقة العضوية؛ أدى هذا إلى انخفاض في جهد التشغيل وتحسينات في الكفاءة. [ بحاجة لمصدر ]

بلغت الأبحاث في مجال الإضاءة الكهربائية البوليمرية ذروتها في عام 1990، حيث أفاد جيه إتش بوروز في مختبر كافنديش بجامعة كامبريدج بالمملكة المتحدة عن جهاز عالي الكفاءة ينبعث منه ضوء أخضر ويعتمد على البوليمر باستخدام  أغشية بسمك 100 نانومتر من بولي (p-فينيلين فينيلين) . [28] أدى الانتقال من المواد الجزيئية إلى المواد الجزيئية الكبيرة إلى حل المشكلات التي واجهتها سابقًا مع الاستقرار طويل الأمد للأغشية العضوية وتمكين صنع أغشية عالية الجودة بسهولة. [28] طورت الأبحاث اللاحقة البوليمرات متعددة الطبقات ونمو مجال الإلكترونيات البلاستيكية الجديد وأبحاث OLED وإنتاج الأجهزة بسرعة. [29] حققت OLEDs البيضاء، التي ابتكرها جيه كيدو وآخرون في جامعة ياماغاتا باليابان في عام 1995، تسويق شاشات الإضاءة الخلفية OLED. [30] [31]

في عام 1999، دخلت شركة كوداك وسانيو في شراكة للبحث المشترك وتطوير وإنتاج شاشات OLED. وأعلنتا عن أول شاشة OLED ملونة بالكامل ومصفوفة نشطة مقاس 2.4 بوصة في العالم في سبتمبر من نفس العام. [32] في سبتمبر 2002، قدمتا نموذجًا أوليًا لشاشة بتنسيق HDTV مقاس 15 بوصة تعتمد على OLEDs بيضاء مع مرشحات ملونة في CEATEC Japan. [33]

بدأت شركة Pioneer Corporation في تصنيع شاشات OLED الجزيئية الصغيرة في عام 1997 ، تلتها شركة TDK في عام 2001 وشركة Samsung - NEC Mobile Display (SNMD)، والتي أصبحت فيما بعد واحدة من أكبر الشركات المصنعة لشاشات OLED في العالم - Samsung Display، في عام 2002. [34]

كان جهاز Sony XEL-1 ، الذي تم إصداره في عام 2007، أول جهاز تلفاز OLED. [35] تمتلك شركة Universal Display Corporation ، إحدى شركات مواد OLED، عددًا من براءات الاختراع المتعلقة بتسويق أجهزة OLED التي تستخدمها كبرى شركات تصنيع OLED في جميع أنحاء العالم. [36] [37]

في 5 ديسمبر 2017، بدأت شركة JOLED ، خليفة وحدات أعمال OLED القابلة للطباعة التابعة لشركة Sony و Panasonic ، أول شحنة تجارية في العالم من لوحات OLED المطبوعة بالحبر النفاث. [38] [39]

مبدأ العمل

مخطط لشاشة OLED ثنائية الطبقة: 1. الكاثود (-)، 2. الطبقة الباعثة للإشعاع، 3. انبعاث الإشعاع، 4. الطبقة الموصلة، 5. الأنود (+)

يتكون OLED النموذجي من طبقة من المواد العضوية تقع بين قطبين كهربائيين، الأنود والكاثود ، وكلها مترسبة على ركيزة . الجزيئات العضوية موصلة للكهرباء نتيجة لعدم توطين إلكترونات باي الناتجة عن الاقتران على جزء أو كل الجزيء. تتمتع هذه المواد بمستويات توصيل تتراوح من العوازل إلى الموصلات، وبالتالي تعتبر أشباه موصلات عضوية . المدارات الجزيئية الأعلى مشغولة والأدنى غير مشغولة ( HOMO وLUMO ) لأشباه الموصلات العضوية تشبه نطاقات التكافؤ والتوصيل لأشباه الموصلات غير العضوية. [40]

في الأصل، كانت أبسط أنواع OLEDs البوليمرية تتكون من طبقة عضوية واحدة. وكان أحد الأمثلة على ذلك أول جهاز باعث للضوء تم تصنيعه بواسطة JH Burroughes وآخرون ، والذي تضمن طبقة واحدة من بولي (p-phenylene vinylene) . ومع ذلك، يمكن تصنيع OLEDs متعددة الطبقات بطبقتين أو أكثر من أجل تحسين كفاءة الجهاز. بالإضافة إلى الخصائص الموصلة، يمكن اختيار مواد مختلفة للمساعدة في حقن الشحنة عند الأقطاب الكهربائية من خلال توفير ملف تعريف إلكتروني أكثر تدريجيًا، [41] أو منع الشحنة من الوصول إلى القطب المقابل وإهدارها. [42] تتضمن العديد من OLEDs الحديثة بنية ثنائية الطبقة بسيطة، تتكون من طبقة موصلة وطبقة باعثة. أدت التطورات في بنية OLED في عام 2011 إلى تحسين الكفاءة الكمومية (حتى 19٪) باستخدام تقاطع متدرج. [43] في بنية التقاطع المتدرج، يختلف تكوين المواد ذات الفتحة ونقل الإلكترون باستمرار داخل الطبقة الباعثة مع باعث الشوائب. يجمع هيكل الوصلة المتدرجة بين فوائد كل من البنيات التقليدية من خلال تحسين حقن الشحنة مع موازنة نقل الشحنة داخل المنطقة الانبعاثية في نفس الوقت. [44]

أثناء التشغيل، يتم تطبيق جهد عبر OLED بحيث يكون الأنود موجبًا بالنسبة للكاثود. يتم اختيار الأنودات بناءً على جودة شفافيتها البصرية والتوصيل الكهربائي والاستقرار الكيميائي. [45] يتدفق تيار من الإلكترونات عبر الجهاز من الكاثود إلى الأنود، حيث يتم حقن الإلكترونات في LUMO للطبقة العضوية عند الكاثود وسحبها من HOMO عند الأنود. يمكن أيضًا وصف هذه العملية الأخيرة بأنها حقن ثقوب الإلكترونات في HOMO. تعمل القوى الكهروستاتيكية على جلب الإلكترونات والثقوب تجاه بعضها البعض وتتحد مرة أخرى لتكوين إكسيتون ، وهي حالة مرتبطة للإلكترون والثقب. يحدث هذا بالقرب من جزء طبقة نقل الإلكترون من الطبقة الباعثة، لأنه في أشباه الموصلات العضوية تكون الثقوب أكثر حركة بشكل عام من الإلكترونات. [ بحاجة لمصدر ] يؤدي تحلل هذه الحالة المثارة إلى استرخاء مستويات طاقة الإلكترون، مصحوبًا بانبعاث إشعاع تردده في المنطقة المرئية . يعتمد تردد هذا الإشعاع على فجوة النطاق للمادة، في هذه الحالة الفرق في الطاقة بين HOMO و LUMO.

نظرًا لأن الإلكترونات والثقوب عبارة عن فرميونات ذات دوران نصف صحيح ، فقد يكون الإكسيتون إما في حالة مفردة أو حالة ثلاثية اعتمادًا على كيفية دمج دوران الإلكترون والثقب. إحصائيًا، سيتم تكوين ثلاثة إكسيتونات ثلاثية لكل إكسيتون مفرد. يُحظر الدوران من الاضمحلال من الحالات الثلاثية ( الفسفورية )، مما يزيد من الجدول الزمني للانتقال ويحد من الكفاءة الداخلية لطبقات وأجهزة OLED الفلورية المنبعثة. تستخدم الثنائيات العضوية الفسفورية الباعثة للضوء (PHOLEDs) أو الطبقات المنبعثة تفاعلات الدوران المداري لتسهيل العبور بين الأنظمة بين الحالات المفردة والثلاثية، وبالتالي الحصول على انبعاث من كل من الحالات المفردة والثلاثية وتحسين الكفاءة الداخلية.

يستخدم أكسيد إنديوم القصدير (ITO) بشكل شائع كمادة للأنود. إنه شفاف للضوء المرئي وله وظيفة عمل عالية تعزز حقن الثقوب في مستوى HOMO للطبقة العضوية. تتم إضافة طبقة موصلة (حقن) ثانية عادةً، والتي قد تتكون من PEDOT:PSS ، [46] حيث يقع مستوى HOMO لهذه المادة بشكل عام بين وظيفة عمل ITO وHOMO للبوليمرات الأخرى المستخدمة بشكل شائع، مما يقلل من حواجز الطاقة لحقن الثقوب. غالبًا ما تُستخدم المعادن مثل الباريوم والكالسيوم للكاثود لأن لها وظائف عمل منخفضة تعزز حقن الإلكترونات في LUMO للطبقة العضوية. [47] هذه المعادن تفاعلية ، لذلك تتطلب طبقة تغطية من الألومنيوم لتجنب التدهور. تتضمن فائدتان ثانويتان لطبقة التغطية المصنوعة من الألومنيوم المتانة في الاتصالات الكهربائية والانعكاس الخلفي للضوء المنبعث إلى طبقة ITO الشفافة.

أثبتت الأبحاث التجريبية أن خصائص الأنود، وتحديدًا تضاريس واجهة طبقة نقل الأنود/الثقب (HTL)، تلعب دورًا رئيسيًا في كفاءة وأداء وعمر الصمامات الثنائية الباعثة للضوء العضوية. تؤدي العيوب الموجودة في سطح الأنود إلى تقليل التصاق واجهة الأنود بالفيلم العضوي، وزيادة المقاومة الكهربائية، والسماح بتكوين بقع داكنة غير باعثة للضوء بشكل أكثر تكرارًا في مادة OLED مما يؤثر سلبًا على العمر الافتراضي. تشمل الآليات المستخدمة لتقليل خشونة الأنود لركائز ITO/الزجاج استخدام الأغشية الرقيقة والطبقات الأحادية المجمعة ذاتيًا. كما يتم النظر في ركائز ومواد أنود بديلة لزيادة أداء OLED وعمرها الافتراضي. تشمل الأمثلة المحتملة ركائز الياقوت البلوري المفرد المعالجة بأنودات فيلم الذهب (Au) مما ينتج عنه وظائف عمل أقل وفولتية تشغيل وقيم مقاومة كهربائية وزيادة عمر OLEDs. [48]

تُستخدم أجهزة الحامل الفردي عادةً لدراسة حركية وآليات نقل الشحنة لمادة عضوية ويمكن أن تكون مفيدة عند محاولة دراسة عمليات نقل الطاقة. نظرًا لأن التيار عبر الجهاز يتكون من نوع واحد فقط من حاملات الشحنة، إما الإلكترونات أو الثقوب، فإن إعادة التركيب لا تحدث ولا ينبعث أي ضوء. على سبيل المثال، يمكن الحصول على أجهزة الإلكترون فقط عن طريق استبدال أكسيد الإنديوم والقصدير بمعدن ذي دالة عمل أقل مما يزيد من حاجز الطاقة لحقن الثقوب. وبالمثل، يمكن تصنيع أجهزة الثقوب فقط باستخدام كاثود مصنوع فقط من الألومنيوم، مما يؤدي إلى حاجز طاقة كبير جدًا لحقن الإلكترون بكفاءة. [49] [50] [51]

رصيد الناقل

يتطلب الأمر حقن ونقل الشحنة المتوازنة للحصول على كفاءة داخلية عالية وانبعاث نقي لطبقة السطوع دون انبعاث ملوث من طبقات نقل الشحنة واستقرار عالي. الطريقة الشائعة لموازنة الشحنة هي تحسين سمك طبقات نقل الشحنة ولكن من الصعب التحكم فيها. طريقة أخرى هي استخدام exciplex. يتكون exciplex بين السلاسل الجانبية الناقلة للثقوب (النوع p) والناقلة للإلكترون (النوع n) لتحديد أزواج الإلكترون والثقوب. ثم يتم نقل الطاقة إلى اللومينوفورس وتوفير كفاءة عالية. مثال على استخدام exciplex هو تطعيم وحدات جانبية من أوكساديازول وكاربازول في سلسلة رئيسية من كوبوليمر ثنائي كيتو بيرولوبيرول الأحمر تُظهر كفاءة كمية خارجية محسنة ونقاء اللون في OLED بدون تحسين. [52]

تكنولوجيات المواد

الجزيئات الصغيرة

Alq 3 ، [27] يستخدم عادة في شاشات OLED ذات الجزيئات الصغيرة

تتمتع المواد العضوية الكهربية الضوئية ذات الجزيئات الصغيرة بمزايا التنوع الواسع وسهولة التنقية والتعديلات الكيميائية القوية. من أجل جعل المواد الكهربية تصدر الضوء حسب الحاجة، عادةً ما يتم إدخال بعض الكروموفورات أو المجموعات غير المشبعة مثل روابط الألكين وحلقات البنزين في تصميم البنية الجزيئية لتغيير حجم نطاق اقتران المادة، بحيث تتغير الخصائص الضوئية للمادة. بشكل عام، كلما زاد نطاق نظام اقتران الإلكترون π، زاد طول موجة الضوء المنبعث من المادة. على سبيل المثال، مع زيادة عدد حلقات البنزين، يتحول ذروة انبعاث الفلورسنت للبنزين والنفتالين والأنثراسين [ 53 ] والتيتراسين تدريجيًا إلى اللون الأحمر من 283 نانومتر إلى 480 نانومتر. تشمل المواد العضوية الصغيرة الكهربية الضوئية الشائعة مركبات الألومنيوم، والأنثراسينات ، ومشتقات أريل ثنائي الفينيل الأسيتيلين، ومشتقات الكومارين، [54] ومختلف الفلوروكرومات. تم تطوير شاشات OLED الفعّالة باستخدام جزيئات صغيرة لأول مرة بواسطة Ching W. Tang et al. [55] في Eastman Kodak . يشير مصطلح OLED تقليديًا إلى هذا النوع من الأجهزة على وجه التحديد، على الرغم من أن مصطلح SM-OLED قيد الاستخدام أيضًا. [40]

تشمل الجزيئات المستخدمة بشكل شائع في OLEDs المخلبيات العضوية المعدنية (على سبيل المثال Alq 3 ، المستخدمة في جهاز انبعاث الضوء العضوي الذي أبلغ عنه Tang et al. )، والأصباغ الفلورية والفوسفورية، والشجيرات المترافقة . يتم استخدام عدد من المواد لخصائص نقل الشحنة، على سبيل المثال، يتم استخدام ثلاثي فينيل أمين ومشتقاته بشكل شائع كمواد لطبقات نقل الثقوب. [56] يمكن اختيار الأصباغ الفلورية للحصول على انبعاث الضوء عند أطوال موجية مختلفة، وغالبًا ما يتم استخدام مركبات مثل مشتقات البيريلين والروبرين والكيناكريدون . [57] تم استخدام Alq 3 كمصدر للضوء الأخضر ومادة لنقل الإلكترون ومضيف للأصباغ التي ينبعث منها الضوء الأصفر والأحمر.

بسبب المرونة البنيوية للمواد الكهروضوئية ذات الجزيئات الصغيرة، يمكن تحضير الأغشية الرقيقة عن طريق الترسيب البخاري الفراغي، وهو أكثر تكلفة واستخدامًا محدودًا للأجهزة ذات المساحة الكبيرة. ومع ذلك، يمكن لنظام الطلاء الفراغي أن يجعل العملية برمتها من نمو الفيلم إلى تحضير جهاز OLED في بيئة تشغيل محكومة وكاملة، مما يساعد على الحصول على أفلام موحدة ومستقرة، وبالتالي ضمان التصنيع النهائي لأجهزة OLED عالية الأداء. ومع ذلك، فإن الأصباغ العضوية ذات الجزيئات الصغيرة معرضة لإخماد الفلورسنت [58] في الحالة الصلبة، مما يؤدي إلى انخفاض كفاءة التلألؤ. أجهزة OLED المشوبة معرضة أيضًا للتبلور، مما يقلل من تلألؤ وكفاءة الأجهزة. لذلك، فإن تطوير الأجهزة القائمة على المواد الكهروضوئية ذات الجزيئات الصغيرة محدود بسبب تكاليف التصنيع العالية، والاستقرار الضعيف، والعمر القصير، وغيرها من العيوب. تم إثبات الانبعاث المتماسك من جهاز SM-OLED مترادف مشوبة بالليزر، ومثار في نظام النبضات. [59] الانبعاث محدود تقريبًا بالحيود مع عرض طيفي مماثل لعرض الليزر الصبغي عريض النطاق. [60]

أفاد باحثون عن إنتاج توهج ضوئي من جزيء بوليمر واحد، يمثل أصغر جهاز ثنائي باعث للضوء العضوي (OLED) ممكن. [61] سيتمكن العلماء من تحسين المواد لإنتاج انبعاثات ضوئية أقوى. أخيرًا، يعد هذا العمل خطوة أولى نحو صنع مكونات بحجم الجزيئات تجمع بين الخصائص الإلكترونية والبصرية. يمكن أن تشكل المكونات المماثلة أساسًا لجهاز كمبيوتر جزيئي. [62]

الثنائيات الباعثة للضوء المصنوعة من البوليمر

بولي ( p- فينيلين فينيلين) ، المستخدم في أول PLED [28]

تشتمل الثنائيات الباعثة للضوء المصنوعة من البوليمر (PLED، P-OLED)، أو البوليمرات الباعثة للضوء (LEP)، على بوليمر موصل للكهرباء الضوئية ينبعث منه الضوء عند توصيله بجهد خارجي. تُستخدم كغشاء رقيق لشاشات الألوان ذات الطيف الكامل . تتميز ثنائيات OLED المصنوعة من البوليمر بالكفاءة العالية وتتطلب كمية صغيرة نسبيًا من الطاقة لكمية الضوء المنتجة.

الترسيب الفراغي ليس طريقة مناسبة لتشكيل أغشية رقيقة من البوليمرات. إذا تم تصنيع أغشية OLED البوليمرية عن طريق الترسيب البخاري الفراغي، فسيتم قطع عناصر السلسلة وستتأثر الخصائص الضوئية الأصلية. ومع ذلك، يمكن معالجة البوليمرات في المحلول، والطلاء الدوراني هو طريقة شائعة لترسيب أغشية البوليمر الرقيقة. هذه الطريقة أكثر ملاءمة لتشكيل أغشية ذات مساحة كبيرة من التبخر الحراري. لا يلزم الفراغ، ويمكن أيضًا تطبيق المواد المنبعثة على الركيزة بواسطة تقنية مستمدة من الطباعة التجارية بالحبر النفاث . [63] [64] ومع ذلك، نظرًا لأن تطبيق الطبقات اللاحقة يميل إلى إذابة الطبقات الموجودة بالفعل، فإن تكوين هياكل متعددة الطبقات أمر صعب بهذه الطرق. قد لا يزال من الضروري ترسيب الكاثود المعدني عن طريق التبخر الحراري في الفراغ. طريقة بديلة للترسيب الفراغي هي ترسيب فيلم Langmuir-Blodgett .

تشمل البوليمرات النموذجية المستخدمة في شاشات PLED مشتقات من بولي ( p- فينيلين فينيلين) وبولي فلورين . قد يحدد استبدال السلاسل الجانبية على العمود الفقري للبوليمر لون الضوء المنبعث [65] أو استقرار البوليمر وقابليته للذوبان من أجل الأداء وسهولة المعالجة. [66] في حين أن بولي (p-فينيلين فينيلين) (PPV) غير المستبدل غير قابل للذوبان عادةً، فقد تم تحضير عدد من PPVs وبولي (نفثالين فينيلين) ذات الصلة (PNVs) القابلة للذوبان في المذيبات العضوية أو الماء عن طريق بلمرة فتح الحلقة . [67] [68] [69] يمكن أيضًا استخدام هذه البوليمرات القابلة للذوبان في الماء أو بولي إلكتروليتات مترافقة (CPEs) كطبقات حقن ثقب بمفردها أو بالاشتراك مع جسيمات نانوية مثل الجرافين. [70]

المواد الفسفورية

Ir(mppy) 3 ، مادة مشعة فسفورية تصدر ضوءًا أخضر [71]

تستخدم الثنائيات الباعثة للضوء العضوية الفسفورية مبدأ الفسفور الكهربائي لتحويل الطاقة الكهربائية في OLED إلى ضوء بطريقة فعالة للغاية، [72] [73] مع كفاءة كمية داخلية لهذه الأجهزة تقترب من 100٪. [74] يمكن ترسيب الثنائيات الباعثة للضوء العضوية الفسفورية باستخدام الترسيب الفراغي من خلال قناع الظل. [75]

عادةً، يتم استخدام بوليمر مثل بولي ( N-فينيل كاربازول ) كمواد مضيفة يضاف إليها مركب عضوي معدني كمواد مساعدة. كانت معقدات الإيريديوم [73] مثل Ir(mppy) 3 [71] اعتبارًا من عام 2004 محورًا للبحث، على الرغم من استخدام معقدات تعتمد على معادن ثقيلة أخرى مثل البلاتين [72] أيضًا.

تظهر ذرة المعدن الثقيل في مركز هذه المجمعات اقترانًا قويًا بين المدارات، مما يسهل العبور بين الأنظمة بين الحالات المفردة والثلاثية . باستخدام هذه المواد الفسفورية، ستتمكن كل من الإكسيتونات المفردة والثلاثية من التحلل إشعاعيًا، وبالتالي تحسين الكفاءة الكمومية الداخلية للجهاز مقارنة بشاشة OLED القياسية حيث تساهم الحالات المفردة فقط في انبعاث الضوء.

تتطلب تطبيقات OLEDs في الإضاءة ذات الحالة الصلبة تحقيق سطوع عالٍ مع إحداثيات CIE جيدة (للانبعاث الأبيض). أظهر استخدام الأنواع الجزيئية الكبيرة مثل مركبات السيلسيسكيوكسان متعددة السطوح (POSS) جنبًا إلى جنب مع استخدام الأنواع الفسفورية مثل Ir لشاشات OLED المطبوعة سطوعًا يصل إلى 10000 cd  /m 2. [76]

هندسة الأجهزة

بناء

انبعاث القاع

أ) هياكل OLED الباعثة للضوء من الأسفل، و ب) هياكل OLED الباعثة للضوء من الأعلى؛ ج، د) مخططات تخطيطية تعتمد على OLED الباعثة للضوء من الأسفل والأعلى مع نسبة تباين منخفضة وعالية، على التوالي.

الصمام الثنائي الباعث للضوء العضوي ذو الانبعاث السفلي (BE-OLED) هو البنية التي تم استخدامها في شاشات AMOLED في المرحلة المبكرة . كان به أنود شفاف مصنوع على ركيزة زجاجية وكاثود عاكس لامع. ينبعث الضوء من اتجاه الأنود الشفاف. لعكس كل الضوء باتجاه اتجاه الأنود، يتم استخدام كاثود معدني سميك نسبيًا مثل الألومنيوم. بالنسبة للأنود، كان أكسيد الإنديوم والقصدير عالي الشفافية (ITO) خيارًا نموذجيًا لإصدار أكبر قدر ممكن من الضوء. [77] ثم يتم وضع الأغشية الرقيقة العضوية، بما في ذلك الطبقة الباعثة للضوء التي تولد الضوء بالفعل، بين أنود أكسيد الإنديوم والقصدير والكاثود المعدني العاكس. الجانب السلبي لبنية الانبعاث السفلي هو أن الضوء يجب أن ينتقل عبر دوائر محرك البكسل مثل ركيزة الترانزستور الغشائي الرقيق (TFT) ، والمنطقة التي يمكن استخراج الضوء منها محدودة وكفاءة انبعاث الضوء منخفضة.

أعلى انبعاث

التكوين البديل هو تبديل وضع الانبعاث. يتم استخدام أنود عاكس وكاثود شفاف (أو غالبًا شبه شفاف) بحيث ينبعث الضوء من جانب الكاثود، ويسمى هذا التكوين OLED ذو الانبعاث العلوي (TE-OLED). على عكس BEOLEDs حيث يتكون الأنود من ITO موصل شفاف، هذه المرة يجب أن يكون الكاثود شفافًا، ولا تعد مادة ITO خيارًا مثاليًا للكاثود بسبب مشكلة التلف بسبب عملية الرش. [78] وبالتالي، يتم استخدام فيلم معدني رقيق مثل Ag النقي وسبائك Mg: Ag للكاثود شبه الشفاف بسبب نفاذيته العالية وموصليته العالية . [79] وعلى النقيض من الانبعاث السفلي، يتم استخراج الضوء من الجانب المقابل في الانبعاث العلوي دون الحاجة إلى المرور عبر طبقات دائرة محرك متعددة. وبالتالي، يمكن استخراج الضوء الناتج بكفاءة أكبر.

تحسينات

الديوتيريوم

إن استخدام الديوتيريوم بدلاً من الهيدروجين، أو بعبارة أخرى المركبات الديوتيريومية، في الضوء الأحمر، والضوء الأخضر، والضوء الأزرق، والضوء الأبيض، يمكن أن يحسن سطوع طبقات المواد الباعثة للضوء OLED والطبقات الأخرى القريبة في شاشات OLED بنسبة تصل إلى 30%. ويتحقق ذلك من خلال تحسين قدرة التعامل مع التيار، وعمر هذه المواد. [80] [81] [82] [83]

مجموعة العدسات الدقيقة (MLA)

يؤدي عمل انبعاجات على شكل عدسات على طبقة شفافة يمر من خلالها الضوء من مادة باعثة للضوء OLED إلى تقليل كمية الضوء المتناثر وتوجيهه للأمام، مما يحسن السطوع. [84] [85] [86] [87] [88]

نظرية التجاويف الدقيقة

تعمل تقنية Super Top Emission OLED من سوني على تعزيز نقاء ألوان الأضواء المنبعثة.

عندما تلتقي موجات الضوء أثناء انتقالها عبر نفس الوسط، يحدث تداخل الموجات . يمكن أن يكون هذا التداخل بناءً أو مدمرًا. من المرغوب فيه أحيانًا أن تتجمع عدة موجات من نفس التردد في موجة ذات سعة أعلى.

نظرًا لأن كلا القطبين عاكسان في TEOLED، يمكن أن تحدث انعكاسات الضوء داخل الصمام الثنائي، وتسبب تداخلات أكثر تعقيدًا من تلك الموجودة في BEOLEDs. بالإضافة إلى التداخل ثنائي الشعاع، يوجد تداخل متعدد الرنين بين قطبين. نظرًا لأن بنية TEOLEDs تشبه بنية مرنان فابري-بيرو أو مرنان الليزر ، والذي يحتوي على مرآتين متوازيتين يمكن مقارنتهما بالقطبين العاكسين)، [89] فإن هذا التأثير قوي بشكل خاص في TEOLED. يعد هذا التداخل ثنائي الشعاع وتداخلات فابري-بيرو العوامل الرئيسية في تحديد شدة الطيف الناتج عن OLED. يُطلق على هذا التأثير البصري "تأثير التجويف الدقيق".

في حالة OLED، يعني هذا أن التجويف في TEOLED يمكن تصميمه خصيصًا لتعزيز شدة خرج الضوء ونقاء اللون مع نطاق ضيق من الأطوال الموجية، دون استهلاك المزيد من الطاقة. في TEOLEDs، يحدث تأثير التجويف الدقيق بشكل شائع، ومتى وكيف يتم كبح هذا التأثير أو الاستفادة منه أمر لا غنى عنه لتصميم الجهاز. لمطابقة ظروف التداخل البناء، يتم تطبيق سماكات مختلفة للطبقة وفقًا لطول موجة الرنين لهذا اللون المحدد. تم تصميم ظروف السماكة وهندستها بعناية وفقًا لأطوال موجات الرنين القصوى لمصابيح LED الملونة للضوء الأزرق (460 نانومتر) والضوء الأخضر (530 نانومتر) والضوء الأحمر (610 نانومتر). تعمل هذه التقنية على تحسين كفاءة انبعاث الضوء في OLEDs بشكل كبير، وهي قادرة على تحقيق مجموعة ألوان أوسع بسبب نقاء اللون العالي.

مرشحات الألوان

في "طريقة مرشح اللون الأبيض +"، والمعروفة أيضًا باسم WOLED، [90] يتم الحصول على انبعاثات حمراء وخضراء وزرقاء من نفس مصابيح LED ذات الضوء الأبيض باستخدام مرشحات ألوان مختلفة. [91] باستخدام هذه الطريقة، تنتج مواد OLED ضوءًا أبيض، والذي يتم ترشيحه بعد ذلك للحصول على ألوان RGB المطلوبة. لقد قضت هذه الطريقة على الحاجة إلى ترسيب ثلاث مواد انبعاثية عضوية مختلفة، لذلك يتم استخدام نوع واحد فقط من مادة OLED لإنتاج الضوء الأبيض. كما أنها قضت على معدل التدهور غير المتساوي للبكسلات الزرقاء مقابل البكسلات الحمراء والخضراء. عيوب هذه الطريقة هي انخفاض نقاء اللون والتباين. أيضًا، تمتص المرشحات معظم الضوء المنبعث، مما يتطلب أن يكون ضوء الخلفية الأبيض قويًا نسبيًا للتعويض عن انخفاض السطوع، وبالتالي يمكن أن يكون استهلاك الطاقة لمثل هذه الشاشات أعلى.

يمكن أيضًا تنفيذ مرشحات الألوان في شاشات OLED ذات الانبعاثات السفلية والعلوية. من خلال إضافة مرشحات ألوان RGB المقابلة بعد الكاثود شبه الشفاف، يمكن الحصول على أطوال موجية أكثر نقاءً للضوء. يساهم استخدام تجويف دقيق في شاشات OLED ذات الانبعاثات العلوية مع مرشحات الألوان أيضًا في زيادة نسبة التباين عن طريق تقليل انعكاس الضوء المحيط الساقط. [92] في لوحة تقليدية، تم تركيب مستقطب دائري على سطح اللوحة. في حين تم توفير ذلك لمنع انعكاس الضوء المحيط، إلا أنه قلل أيضًا من ناتج الضوء. من خلال استبدال طبقة الاستقطاب هذه بمرشحات الألوان، لا تتأثر شدة الضوء، ويمكن قطع كل الضوء المحيط المنعكس بشكل أساسي، مما يسمح بتباين أفضل على لوحة العرض. هذا يقلل بشكل محتمل من الحاجة إلى وحدات بكسل أكثر سطوعًا ويمكن أن يقلل من استهلاك الطاقة.

عمارة أخرى

شاشات OLED الشفافة

تستخدم شاشات OLED الشفافة جهات اتصال شفافة أو شبه شفافة على جانبي الجهاز لإنشاء شاشات يمكن تصنيعها بحيث تكون باعثة للضوء من الأعلى والأسفل (شفافة). يمكن لشاشات TOLED تحسين التباين بشكل كبير، مما يجعل من الأسهل بكثير عرض الشاشات في ضوء الشمس الساطع. [93] يمكن استخدام هذه التقنية في شاشات العرض الأمامية أو النوافذ الذكية أو تطبيقات الواقع المعزز .

تقاطع متدرج

تقلل شاشات OLED المتدرجة غير المتجانسة تدريجيًا من نسبة ثقوب الإلكترون إلى المواد الكيميائية الناقلة للإلكترون. [43] ويؤدي هذا إلى مضاعفة الكفاءة الكمومية لشاشات OLED الحالية تقريبًا.

شاشات OLED المكدسة

تستخدم شاشات OLED المكدسة بنية بكسل تقوم بتكديس البكسلات الفرعية الحمراء والخضراء والزرقاء فوق بعضها البعض بدلاً من تكديسها بجوار بعضها البعض، مما يؤدي إلى زيادة كبيرة في نطاق الألوان وعمق الألوان، [94] وتقليل فجوة البكسل بشكل كبير. تميل تقنيات العرض الأخرى التي تحتوي على بكسلات RGB (وRGBW) مُطابقة بجوار بعضها البعض إلى تقليل الدقة المحتملة.

تتشابه شاشات OLED المترادفة ولكنها تحتوي على طبقتين من نفس اللون مكدستين معًا. وهذا يحسن سطوع شاشات OLED. [95] [96]

شاشة OLED مقلوبة

على النقيض من OLED التقليدي، حيث يتم وضع الأنود على الركيزة، يستخدم OLED المقلوب كاثودًا سفليًا يمكن توصيله بنهاية التصريف لشاشة TFT ذات القناة n، وخاصة بالنسبة للوحة الخلفية TFT المصنوعة من السيليكون غير المتبلور منخفض التكلفة والمفيدة في تصنيع شاشات AMOLED . [97]

تستخدم جميع شاشات OLED (المصفوفة السلبية والنشطة) IC للسائق، والتي غالبًا ما يتم تركيبها باستخدام تقنية الشريحة على الزجاج (COG) مع فيلم موصل متباين الخواص . [98]

تقنيات أنماط الألوان

طريقة تصميم قناع الظل

الطريقة الأكثر شيوعًا في استخدام الأنماط لشاشات العرض العضوية الباعثة للضوء هي إخفاء الظل أثناء ترسب الفيلم، [99] وتسمى أيضًا طريقة "RGB جنبًا إلى جنب" أو طريقة "تجميع RGB". توضع صفائح معدنية ذات فتحات متعددة مصنوعة من مادة ذات تمدد حراري منخفض، مثل سبيكة النيكل، بين مصدر التبخر الساخن والركيزة، بحيث يتم إخفاء المادة العضوية أو غير العضوية من مصدر التبخر، أو منعها بواسطة الورقة من الوصول إلى الركيزة في معظم المواقع، وبالتالي يتم ترسيب المواد فقط في المواقع المرغوبة على الركيزة، ويتم ترسيب الباقي ويبقى على الورقة. تم تصنيع جميع شاشات OLED الصغيرة تقريبًا للهواتف الذكية باستخدام هذه الطريقة. تُستخدم أقنعة معدنية دقيقة (FMMs) مصنوعة من خلال المعالجة الضوئية الكيميائية ، والتي تذكرنا بأقنعة الظل CRT القديمة ، في هذه العملية. ستحدد كثافة النقاط في القناع كثافة البكسل للشاشة النهائية. [100] أقنعة الهجين الدقيقة (FHMs) أخف من أقنعة FFM، مما يقلل من الانحناء الناتج عن وزن القناع نفسه، ويتم تصنيعها باستخدام عملية التشكيل الكهربائي. [101] [102] تتطلب هذه الطريقة تسخين المواد الكهروضوئية عند 300 درجة مئوية باستخدام طريقة حرارية في فراغ عالي يبلغ 10 −5  باسكال. يضمن مقياس الأكسجين عدم دخول الأكسجين إلى الغرفة لأنه يمكن أن يتلف (من خلال الأكسدة) المادة الكهروضوئية، والتي تكون في شكل مسحوق. يتم محاذاة القناع مع الركيزة الأم قبل كل استخدام، ويتم وضعه أسفل الركيزة مباشرة. يتم وضع مجموعة الركيزة والقناع في الجزء العلوي من غرفة الترسيب. [103] بعد ذلك، يتم ترسيب طبقة القطب، عن طريق تعريض مسحوق الفضة والألمنيوم إلى 1000 درجة مئوية، باستخدام شعاع إلكتروني. [104] تسمح أقنعة الظل بكثافة بكسل عالية تصل إلى 2250 نقطة في البوصة (890 نقطة / سم). تعتبر كثافة البكسل العالية ضرورية لسماعات الواقع الافتراضي . [105]

طريقة الفلتر الأبيض + الملون (WOLED)

على الرغم من أن طريقة تشكيل قناع الظل هي تقنية ناضجة مستخدمة منذ تصنيع OLED الأول، إلا أنها تسبب العديد من المشكلات مثل تكوين البقع الداكنة بسبب ملامسة القناع للركيزة أو سوء محاذاة النمط بسبب تشوه قناع الظل. يمكن اعتبار تكوين مثل هذا العيب تافهًا عندما يكون حجم الشاشة صغيرًا، ومع ذلك فإنه يسبب مشكلات خطيرة عند تصنيع شاشة كبيرة، مما يؤدي إلى خسارة كبيرة في إنتاجية الإنتاج. للتغلب على مثل هذه المشكلات، تم استخدام أجهزة انبعاث بيضاء مع مرشحات ألوان مكونة من 4 بكسل فرعي (أبيض وأحمر وأخضر وأزرق) لأجهزة التلفزيون الكبيرة. على الرغم من امتصاص الضوء بواسطة مرشح اللون، يمكن لأجهزة تلفزيون OLED الحديثة إعادة إنتاج اللون بشكل جيد للغاية، مثل 100٪ NTSC ، وتستهلك القليل من الطاقة في نفس الوقت. يتم ذلك باستخدام طيف انبعاث ذو حساسية عالية للعين البشرية، ومرشحات ألوان خاصة ذات تداخل طيفي منخفض، وضبط الأداء مع مراعاة إحصاءات الألوان. [106] يُطلق على هذا النهج أيضًا طريقة "اللون حسب الأبيض".

طرق أخرى لأنماط الألوان

هناك أنواع أخرى من تقنيات الأنماط الناشئة لزيادة قابلية تصنيع OLEDs. تستخدم أجهزة إصدار الضوء العضوية القابلة للأنماط طبقة كهروكيميائية يتم تنشيطها بالضوء أو الحرارة. يتم تضمين مادة كامنة ( PEDOT-TMA ) في هذه الطبقة، والتي تصبح عند التنشيط عالية الكفاءة كطبقة حقن ثقب. باستخدام هذه العملية، يمكن تحضير أجهزة إصدار الضوء بأنماط عشوائية. [107]

يمكن إنجاز أنماط الألوان عن طريق الليزر، مثل نقل التسامي المستحث بالإشعاع (RIST). [108]

تستخدم الطباعة بالنفث البخاري العضوي (OVJP) غازًا حاملًا خاملًا، مثل الأرجون أو النيتروجين ، لنقل الجزيئات العضوية المتبخرة (كما في ترسب الطور البخاري العضوي). يتم طرد الغاز من خلال فوهة بحجم ميكرومتر أو مجموعة فوهات قريبة من الركيزة أثناء ترجمته. يسمح هذا بطباعة أنماط متعددة الطبقات عشوائية دون استخدام المذيبات.

مثل ترسيب المواد بنفث الحبر ، فإن الحفر بنفث الحبر (IJE) يترسب كميات دقيقة من المذيب على ركيزة مصممة لإذابة مادة الركيزة بشكل انتقائي وتحفيز بنية أو نمط. يمكن استخدام الحفر بنفث الحبر لطبقات البوليمر في OLED لزيادة كفاءة الاقتران الخارجي الإجمالية. في OLEDs، يتم نقل الضوء الناتج عن الطبقات المنبعثة من OLED جزئيًا خارج الجهاز وحبسه جزئيًا داخل الجهاز عن طريق الانعكاس الداخلي الكلي (TIR). يتم توجيه هذا الضوء المحبوس على طول الجزء الداخلي من الجهاز حتى يصل إلى حافة حيث يتم تبديده إما عن طريق الامتصاص أو الانبعاث. يمكن استخدام الحفر بنفث الحبر لتغيير الطبقات البوليمرية لهياكل OLED بشكل انتقائي لتقليل TIR الكلي وزيادة كفاءة الاقتران الخارجي لـ OLED. بالمقارنة مع طبقة البوليمر غير المحفورة، تساعد طبقة البوليمر المنظمة في بنية OLED من عملية IJE على تقليل TIR لجهاز OLED. تعتبر مذيبات IJE عادةً عضوية بدلاً من مذيبات تعتمد على الماء بسبب طبيعتها غير الحمضية وقدرتها على إذابة المواد بشكل فعال في درجات حرارة أقل من نقطة غليان الماء. [109]

الطباعة بالنقل هي تقنية ناشئة لتجميع أعداد كبيرة من أجهزة OLED و AMOLED المتوازية بكفاءة. وهي تستفيد من الترسيب المعدني القياسي، والطباعة الضوئية ، والحفر لإنشاء علامات محاذاة شائعة على الزجاج أو ركائز الأجهزة الأخرى. يتم تطبيق طبقات لاصقة بوليمرية رقيقة لتعزيز مقاومة الجسيمات وعيوب السطح. يتم طباعة الدوائر المتكاملة المجهرية بالنقل على السطح اللاصق ثم خبزها لتصلب طبقات اللاصق بالكامل. يتم تطبيق طبقة بوليمر حساسة للضوء إضافية على الركيزة لمراعاة التضاريس الناتجة عن الدوائر المتكاملة المطبوعة، وإعادة تقديم سطح مستو. تزيل الطباعة الضوئية والحفر بعض طبقات البوليمر للكشف عن الوسادات الموصلة على الدوائر المتكاملة. بعد ذلك، يتم تطبيق طبقة الأنود على اللوحة الخلفية للجهاز لتشكيل القطب السفلي. يتم تطبيق طبقات OLED على طبقة الأنود باستخدام الترسيب البخاري التقليدي ، وتغطيتها بطبقة قطب معدني موصل. اعتبارًا من عام 2011، أصبحت الطباعة بالنقل قادرة على الطباعة على ركائز مستهدفة تصل إلى 500  مم × 400  مم. يجب توسيع حد الحجم هذا حتى تصبح عملية الطباعة بالتحويل عملية شائعة لتصنيع شاشات OLED/AMOLED الكبيرة. [110]

تم عرض شاشات OLED التجريبية باستخدام تقنيات الطباعة الضوئية التقليدية بدلاً من FMMs، مما يسمح بأحجام ركيزة كبيرة (حيث يزيل الحاجة إلى قناع يجب أن يكون بحجم الركيزة) والتحكم الجيد في العائد. [111] أعلنت Visionox عن استخدام الطباعة الضوئية لترسيب المواد المنبعثة من OLED. [112]

لوحات خلفية للترانزستورات ذات الأغشية الرقيقة

بالنسبة لشاشة عالية الدقة مثل التلفزيون، فإن لوحة خلفية ترانزستور غشاء رقيق (TFT) ضرورية لتشغيل وحدات البكسل بشكل صحيح. اعتبارًا من عام 2019، يتم استخدام السيليكون متعدد البلورات منخفض الحرارة (LTPS) - TFT على نطاق واسع لشاشات AMOLED  التجارية نظرًا لقدرته الفائقة على التعامل مع التيار مقارنة بشاشات TFT المصنوعة من السيليكون غير المتبلور (a-Si). [113] يتميز LTPS-TFT بتباين في الأداء في الشاشة، لذلك تم الإبلاغ عن دوائر تعويض مختلفة. [114] نظرًا لقيود حجم الليزر الإكسيمر المستخدم في LTPS، كان حجم AMOLED محدودًا. للتعامل مع العقبة المتعلقة بحجم اللوحة، تم الإبلاغ عن لوحات خلفية من السيليكون غير المتبلور / السيليكون المجهري البلوري مع عروض توضيحية للنماذج الأولية للشاشة الكبيرة. [115] يمكن أيضًا استخدام لوحة خلفية من أكسيد الزنك الغاليوم والإنديوم (IGZO). تستخدم شاشات OLED الكبيرة عادةً ترانزستورات TFT ذات أكسيد شبه موصل (AOS) بدلاً من ذلك، والتي تسمى أيضًا ترانزستورات TFT ذات أكسيد [116] وتعتمد عادةً على IGZO. [117]

تستخدم العديد من شاشات AMOLED ترانزستورات LTPO TFT. توفر هذه الترانزستورات الاستقرار عند معدلات تحديث منخفضة ومعدلات تحديث متغيرة، مما يسمح بشاشات موفرة للطاقة لا تعرض آثارًا بصرية. [118] [119] [120]

المزايا

تتمتع عملية التصنيع المختلفة لشاشات OLED بالعديد من المزايا مقارنة بشاشات اللوحة المسطحة المصنوعة بتقنية LCD.

انخفاض التكلفة في المستقبل
يمكن طباعة OLEDs على أي ركيزة مناسبة بواسطة طابعة نفث الحبر أو حتى عن طريق الطباعة على الشاشة، [121] مما يجعلها نظريًا أرخص في الإنتاج من شاشات LCD أو البلازما . ومع ذلك، فإن تصنيع ركيزة OLED اعتبارًا من عام 2018 أكثر تكلفة من تصنيع شاشات LCD TFT. [122] تسمح طرق الترسيب البخاري من لفة إلى لفة للأجهزة العضوية بالإنتاج الضخم لآلاف الأجهزة في الدقيقة بأقل تكلفة؛ ومع ذلك، فإن هذه التقنية تسبب أيضًا مشاكل: يمكن أن يكون تصنيع الأجهزة ذات الطبقات المتعددة أمرًا صعبًا بسبب التسجيل - صف الطبقات المطبوعة المختلفة بالدرجة المطلوبة من الدقة.
ركائز بلاستيكية خفيفة الوزن ومرنة
يمكن تصنيع شاشات OLED على ركائز بلاستيكية مرنة، مما يؤدي إلى إمكانية تصنيع الثنائيات العضوية المرنة الباعثة للضوء لتطبيقات جديدة أخرى، مثل شاشات اللف المضمنة في الأقمشة أو الملابس. إذا كان من الممكن استخدام ركيزة مثل البولي إيثيلين تيريفثالات (PET) [123] ، فقد يتم إنتاج الشاشات بتكلفة زهيدة. علاوة على ذلك، فإن الركائز البلاستيكية مقاومة للكسر، على عكس شاشات الزجاج المستخدمة في أجهزة LCD. يتم تصنيع شاشات OLED المرنة على أغشية بلاستيكية من البولي أميد يتم ربطها بألواح زجاجية أثناء الإنتاج. بمجرد تغليف شاشة OLED، يتم استخدام الليزر لفصل البلاستيك عن الزجاج في عملية Laser Lift-Off (LLO). [124]
جودة الصورة أفضل
تتيح شاشات OLED نسبة تباين أكبر وزاوية رؤية أوسع مقارنة بشاشات LCD، لأن بكسلات OLED تصدر الضوء مباشرة. كما يوفر هذا مستوى أسود أعمق ، حيث لا تصدر شاشة OLED السوداء أي ضوء. علاوة على ذلك، تظهر ألوان بكسل OLED صحيحة وغير متغيرة، حتى عندما تقترب زاوية الرؤية من 90 درجة من الزاوية الطبيعية . عادةً، يمكن لشاشات OLED عرض مساحات ألوان أكثر (على سبيل المثال، sRGB و DCI-P3 ) من شاشات LCD. [125]
كفاءة طاقة أفضل
تقوم شاشات LCD بتصفية الضوء المنبعث من الإضاءة الخلفية ، مما يسمح بمرور جزء صغير من الضوء. وبالتالي، لا يمكنها إظهار اللون الأسود الحقيقي. ومع ذلك، لا ينتج عنصر OLED غير النشط الضوء أو يستهلك الطاقة، مما يسمح بإنتاج اللون الأسود الحقيقي. [126] كما أن إزالة الإضاءة الخلفية تجعل شاشات OLED أخف وزناً لأن بعض الركائز ليست ضرورية.
وقت الاستجابة
تتمتع شاشات OLED أيضًا بوقت استجابة أسرع بكثير من شاشات LCD. باستخدام تقنيات تعويض وقت الاستجابة، يمكن لأسرع شاشات LCD الحديثة الوصول إلى أوقات استجابة منخفضة تصل إلى 1  مللي ثانية لأسرع انتقال للألوان، وهي قادرة على ترددات تحديث تصل إلى 240  هرتز. وفقًا لشركة LG ، فإن أوقات استجابة OLED أسرع من LCD بما يصل إلى 1000 مرة، [127] مما يضع تقديرات متحفظة أقل من 10  ميكروثانية (0.01  مللي ثانية)، والتي يمكن أن تستوعب نظريًا ترددات تحديث تقترب من 100  كيلو هرتز (100000  هرتز). نظرًا لوقت الاستجابة السريع للغاية، يمكن أيضًا تصميم شاشات OLED بسهولة لتكون متوهجة، مما يخلق تأثيرًا مشابهًا لوميض CRT لتجنب سلوك أخذ العينات والاحتفاظ الموجود على كل من شاشات LCD وبعض شاشات OLED، مما يخلق إحساسًا بضبابية الحركة . [128]

العيوب

شاشة عرض بوليمرية باعثة للضوء (LEP) تظهر فشلاً جزئيًا

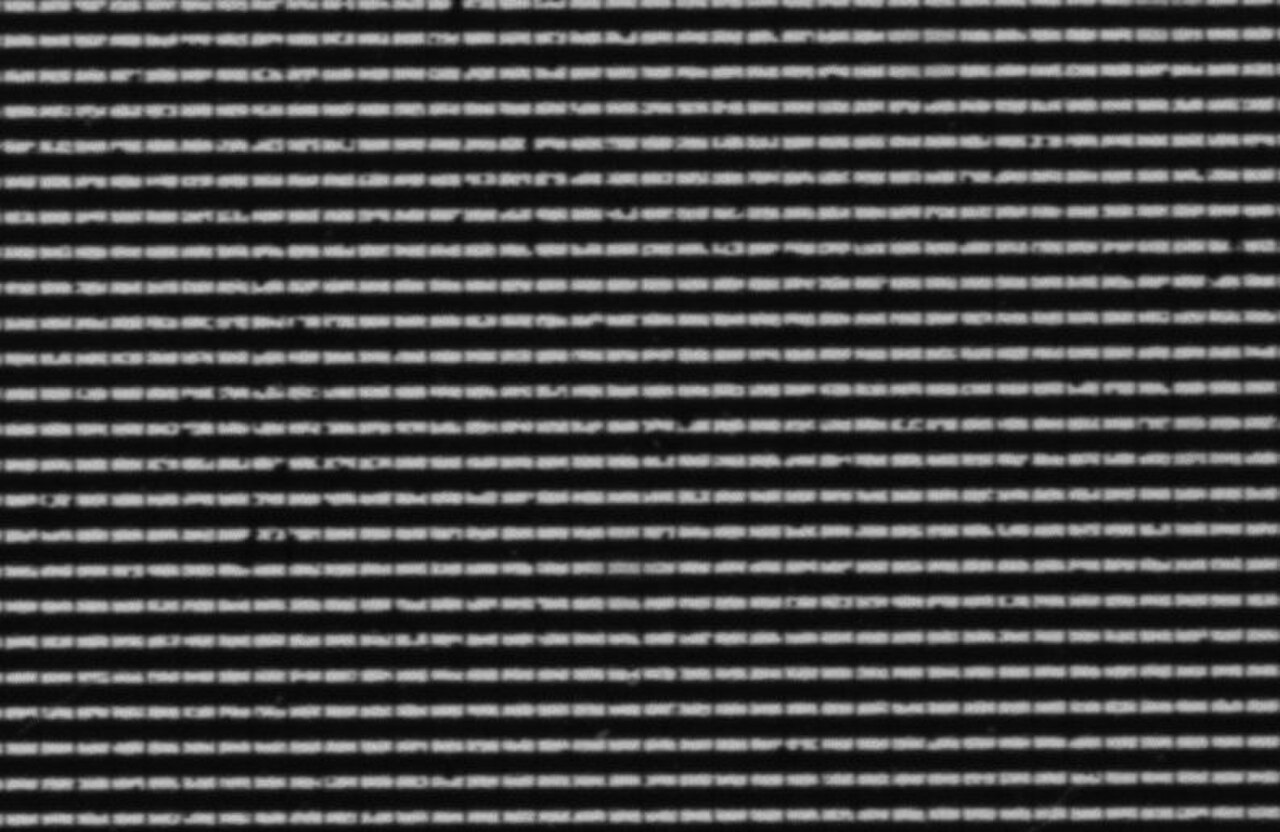

شاشة OLED قديمة تظهر عليها علامات التآكل

عمر

أكبر مشكلة تقنية تواجه شاشات OLED هي العمر المحدود للمواد العضوية. وجد تقرير فني صدر عام 2008 عن لوحة تلفاز OLED أنه بعد 1000  ساعة، تدهور سطوع اللون الأزرق بنسبة 12٪، والأحمر بنسبة 7٪ والأخضر بنسبة 8٪. [129] على وجه الخصوص، كان عمر شاشات OLED الزرقاء في ذلك الوقت حوالي 14000  ساعة إلى نصف السطوع الأصلي (خمس سنوات بثماني ساعات في اليوم) عند استخدامها لشاشات اللوحة المسطحة. هذا أقل من العمر النموذجي لتكنولوجيا LCD أو LED أو PDP ؛ كل منها مصنف لحوالي 25000-40000  ساعة إلى نصف السطوع، اعتمادًا على الشركة المصنعة والطراز. أحد التحديات الرئيسية لشاشات OLED هو تكوين بقع داكنة بسبب دخول الأكسجين والرطوبة، مما يؤدي إلى تدهور المواد العضوية بمرور الوقت سواء كانت الشاشة تعمل بالطاقة أم لا. [130] [131] [132] في عام 2016، أعلنت شركة إل جي إلكترونيكس عن عمر افتراضي متوقع يبلغ 100000 ساعة، ارتفاعًا من 36000 ساعة في عام 2013. [133] تُظهر ورقة صادرة عن وزارة الطاقة الأمريكية أن العمر المتوقع لمنتجات إضاءة OLED ينخفض ​​مع زيادة السطوع، مع عمر افتراضي متوقع يبلغ 40000 ساعة عند 25% سطوع، أو 10000 ساعة عند 100% سطوع. [134] [135] بالمقارنة مع شاشات LCD ، قد تظهر على شاشات OLED احتراق الشاشة و/أو تدهور السطوع بسهولة أكبر.

سبب التدهور

يحدث التحلل بسبب تراكم مراكز إعادة التركيب غير الإشعاعية ومخمدات التلألؤ في المنطقة المنبعثة. ويقال إن التحلل الكيميائي في أشباه الموصلات يحدث في أربع خطوات:

  1. إعادة تركيب [أ] حاملات الشحنة من خلال امتصاص الأشعة فوق البنفسجية
  2. تفكك متجانس
  3. تفاعلات الإضافة الجذرية اللاحقة التي تشكل جذور π
  4. عدم التناسب بين جذرين يؤدي إلى تفاعلات نقل ذرة الهيدروجين [136]

ومع ذلك، تهدف شاشات بعض الشركات المصنعة إلى زيادة عمر شاشات OLED، ودفع عمرها المتوقع إلى ما بعد شاشات LCD من خلال تحسين اقتران الضوء، وبالتالي تحقيق نفس السطوع عند تيار قيادة أقل. [137] [138] في عام 2007، تم إنشاء شاشات OLED تجريبية يمكنها الحفاظ على 400  cd/m 2 من السطوع لأكثر من 198000  ساعة لشاشات OLED الخضراء و62000  ساعة لشاشات OLED الزرقاء. [139] في عام 2012 ، تم تحسين عمر OLED إلى نصف السطوع الأولي إلى 900000  ساعة للأحمر و1450000  ساعة للأصفر و400000  ساعة للأخضر عند سطوع أولي يبلغ 1000  cd/m 2. [140] يعد التغليف المناسب أمرًا بالغ الأهمية لإطالة عمر شاشة OLED، حيث أن المواد الكهروضوئية التي تنبعث منها ضوء OLED حساسة للأكسجين والرطوبة. عند تعرضها للرطوبة أو الأكسجين، تتحلل المواد الكهروضوئية في شاشات OLED مع تأكسدها، مما يؤدي إلى ظهور بقع سوداء وتقليص أو انكماش المنطقة التي ينبعث منها الضوء، مما يقلل من ناتج الضوء. يمكن أن يحدث هذا التخفيض على أساس بكسل تلو الآخر. يمكن أن يؤدي هذا أيضًا إلى تقشير طبقة القطب، مما يؤدي في النهاية إلى فشل اللوحة بالكامل.

يحدث التحلل أسرع بثلاث مرات من حيث الحجم عند التعرض للرطوبة مقارنة بالتعرض للأكسجين. يمكن إجراء التغليف عن طريق تطبيق لاصق إيبوكسي مع مجفف، [141] عن طريق تغليف ورقة زجاجية بغراء إيبوكسي ومجفف [142] متبوعًا بإزالة الغازات تحت التفريغ، أو باستخدام تغليف الأغشية الرقيقة (TFE)، [143] وهو طلاء متعدد الطبقات من طبقات عضوية وغير عضوية متناوبة. يتم تطبيق الطبقات العضوية باستخدام الطباعة النافثة للحبر، ويتم تطبيق الطبقات غير العضوية باستخدام ترسيب الطبقة الذرية (ALD). تتم عملية التغليف في بيئة نيتروجينية، باستخدام غراء LOCA القابل للتصلب بالأشعة فوق البنفسجية ويتم تنفيذ عمليات ترسيب المواد الكهروضوءية والأقطاب الكهربائية تحت فراغ عالٍ. تتم عمليات التغليف وترسيب المواد بواسطة آلة واحدة، بعد تطبيق الترانزستورات ذات الأغشية الرقيقة . يتم تطبيق الترانزستورات في عملية هي نفسها بالنسبة لشاشات الكريستال السائل. يمكن أيضًا تطبيق المواد الضوئية الكهربائية باستخدام الطباعة النافثة للحبر. [144] [145] [146] [104] [147] [141] [148]

توازن الألوان

تتدهور مادة OLED المستخدمة لإنتاج الضوء الأزرق بسرعة أكبر بكثير من المواد المستخدمة لإنتاج ألوان أخرى؛ بعبارة أخرى، سينخفض ​​خرج الضوء الأزرق نسبيًا مقارنة بألوان الضوء الأخرى. سيغير هذا الاختلاف في خرج اللون التفاضلي توازن ألوان الشاشة، وهو أكثر وضوحًا من الانخفاض المنتظم في الإضاءة الكلية. [149] يمكن تجنب ذلك جزئيًا عن طريق ضبط توازن الألوان، ولكن قد يتطلب هذا دوائر تحكم متقدمة ومدخلات من مستخدم مطلع. ومع ذلك، بشكل أكثر شيوعًا، يقوم المصنعون بتحسين حجم البكسلات الفرعية R وG وB لتقليل كثافة التيار عبر البكسل الفرعي من أجل معادلة العمر الافتراضي عند الإضاءة الكاملة. على سبيل المثال، قد تكون البكسل الفرعي الأزرق أكبر بنسبة 75٪ من البكسل الفرعي الأخضر. قد تكون البكسل الفرعي الأحمر أكبر بنسبة 10٪ من الأخضر.

كفاءة شاشات OLED الزرقاء

إن تحسين كفاءة وعمر شاشات OLED الزرقاء أمر حيوي لنجاح شاشات OLED كبديل لتقنية LCD. وقد تم استثمار قدر كبير من الأبحاث في تطوير شاشات OLED الزرقاء ذات الكفاءة الكمومية الخارجية العالية ، بالإضافة إلى لون أزرق أعمق. [150] [151] [152]

منذ عام 2012، ركز البحث على المواد العضوية التي تظهر فلورسنتًا مؤجلًا منشطًا حراريًا (TADF)، والذي تم اكتشافه في جامعة كيوشو OPERA و UC Santa Barbara CPOS . سيسمح TADF بمعالجة محلول مستقر وعالي الكفاءة (بمعنى أن المواد العضوية موضوعة في طبقات في محاليل تنتج طبقات أرق) بباعثات زرقاء، مع كفاءة كمية داخلية تصل إلى 100٪. [153] في أوائل عام 2017، [54] حققت مواد TADF القائمة على مستقبلات الإلكترون من النوع البورون ذات الجسر الكامل القائمة على الأكسجين تقدمًا هائلاً في خصائصها. حققت الكفاءة الكمية الخارجية لـ TADF-OLED للضوء الأزرق والأخضر 38٪، مع نصف أقصى عرض كامل رقيق ونقاء لوني عالي. في عام 2022، قام هان وآخرون [154] بتصنيع مادة مضيئة جديدة من نوع DA، TDBA-Cz، واستخدموا m-AC-DBNA الذي صنعه منغ وآخرون. كعنصر تحكم للتحقيق في تأثير موقع الاستبدال لوحدة الكاربازول كمُتبرع للإلكترون في وحدة مستقبل الإلكترون ثلاثي فينيل بورون الجسري بالأكسجين على الخصائص الضوئية للجزيء الكلي. وقد وجد أن إدخال وحدتي كاربازول في نفس حلقة البنزين لوحدة مستقبل الإلكترون ثلاثي فينيل بورون الجسري بالأكسجين يمكن أن يقمع بشكل فعال الاسترخاء التكويني للجزيء أثناء الانتقال الإشعاعي، مما يؤدي إلى انبعاث ضوء أزرق ضيق النطاق. بالإضافة إلى ذلك، فإن TDBA-Cz هي أول مادة زرقاء تم الإبلاغ عنها لتحقيق كل من عرض نصف القطر الكامل حتى 45 نانومتر وأقصى قيمة كمية 21.4٪ في TADF-OLED غير مشوبة.

من المتوقع أن يتم تسويق أجهزة إصدار TADF الزرقاء بحلول عام 2020 [155] [156] وسيتم استخدامها لشاشات WOLED مع مرشحات الألوان الفسفورية، بالإضافة إلى شاشات OLED الزرقاء مع مرشحات الألوان QD المطبوعة بالحبر .

أضرار المياه

يمكن أن يتسبب الماء في إتلاف المواد العضوية للشاشات على الفور. لذلك، تعد عمليات الختم المحسنة مهمة للتصنيع العملي. قد يحد الضرر الناتج عن الماء بشكل خاص من طول عمر الشاشات الأكثر مرونة. [157]

الأداء الخارجي

تعتمد شاشات OLED، باعتبارها تقنية عرض انبعاثية، بشكل كامل على تحويل الكهرباء إلى ضوء، على عكس معظم شاشات LCD التي تعكس الضوء إلى حد ما. تتصدر E-paper الطريق في الكفاءة بنسبة انعكاس للضوء المحيط تبلغ حوالي 33%، مما يتيح استخدام الشاشة بدون أي مصدر ضوء داخلي. يعمل الكاثود المعدني في OLED كمرآة، مع انعكاس يقترب من 80%، مما يؤدي إلى ضعف قابلية القراءة في الضوء المحيط الساطع مثل الهواء الطلق. ومع ذلك، مع التطبيق المناسب لمستقطب دائري وطلاءات مضادة للانعكاس ، يمكن تقليل الانعكاس المنتشر إلى أقل من 0.1%. مع إضاءة ساقطة تبلغ 10000 fc (حالة اختبار نموذجية لمحاكاة الإضاءة الخارجية)، ينتج عن ذلك تباين ضوئي تقريبي يبلغ 5:1. ومع ذلك، فإن التطورات في تقنيات OLED تمكن شاشات OLED من أن تصبح أفضل بالفعل من شاشات LCD في ضوء الشمس الساطع. على سبيل المثال، وجد أن شاشة AMOLED في Galaxy S5 تتفوق على جميع شاشات LCD الموجودة في السوق من حيث استخدام الطاقة والسطوع والانعكاس. [158]

استهلاك الطاقة

في حين أن شاشة OLED تستهلك حوالي 40% من طاقة شاشة LCD التي تعرض صورة سوداء في المقام الأول، فإنها تستهلك في أغلب الصور ما بين 60% إلى 80% من طاقة شاشة LCD. ومع ذلك، يمكن لشاشة OLED أن تستخدم أكثر من 300% من الطاقة لعرض صورة بخلفية بيضاء، مثل مستند أو موقع ويب. [159] ويمكن أن يؤدي هذا إلى تقليل عمر البطارية في الأجهزة المحمولة عند استخدام خلفيات بيضاء.

وميض الشاشة

تستخدم العديد من شاشات OLED تعديل عرض النبضة لعرض تدرجات اللون/السطوع. على سبيل المثال، ستومض البكسلات الموجهة لعرض اللون الرمادي بسرعة، مما يخلق تأثير وميض خفي. [160] الطريقة البديلة لتقليل السطوع هي تقليل الطاقة للشاشة، مما سيقضي على وميض الشاشة على حساب توازن اللون ، والذي يتدهور مع انخفاض السطوع. ومع ذلك، قد يكون استخدام تدرجات PWM أكثر ضررًا لصحة العين. [161]

الشركات المصنعة والاستخدامات التجارية

صورة مكبرة لشاشة AMOLED على هاتف Google Nexus One الذكي باستخدام نظام RGBG من عائلة PenTile Matrix

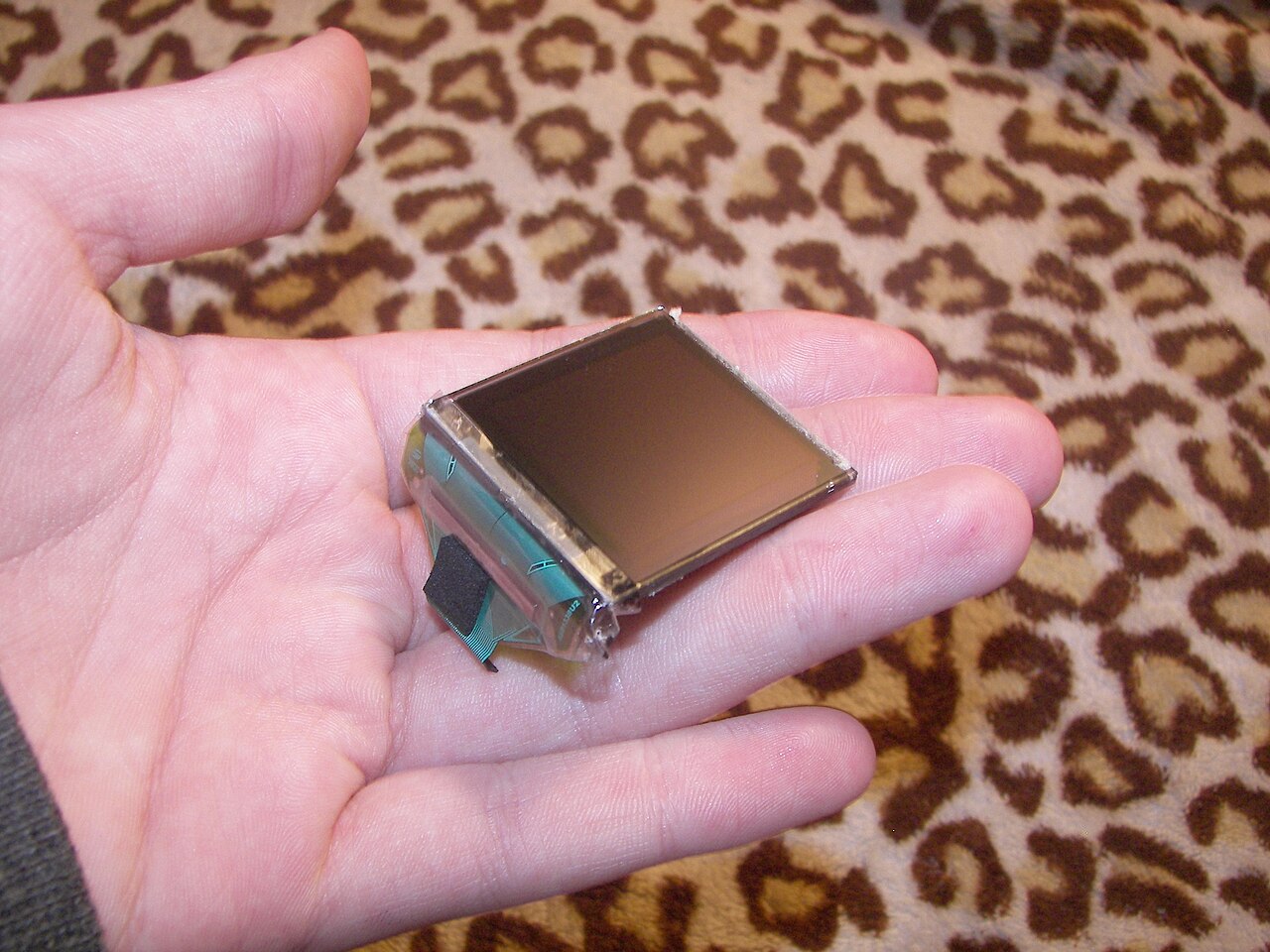

شاشة OLED مقاس 3.8  سم (1.5 بوصة) من مشغل الوسائط  Creative ZEN V
إضاءة OLED في مركز تسوق في آخن ، ألمانيا

تعتمد جميع شركات تصنيع OLED تقريبًا على معدات ترسيب المواد التي تصنعها حفنة من الشركات، [162] وأبرزها شركة Canon Tokki ، وهي وحدة تابعة لشركة Canon Inc. على الرغم من أن Ulvac وSunic System بارزتان أيضًا. [163] [164] يُقال إن شركة Canon Tokki تحتكر تقريبًا آلات التفريغ العملاقة لتصنيع OLED، والتي تتميز بحجمها الذي يبلغ 100 متر (330 قدمًا). [165] اعتمدت شركة Apple فقط على شركة Canon Tokki في محاولتها تقديم شاشات OLED الخاصة بها لأجهزة iPhone التي تم إصدارها في عام 2017. [166] كما يتم تصنيع المواد الكهروضوئية اللازمة لشاشات OLED بواسطة حفنة من الشركات، بعضها Merck و Universal Display Corporation و LG Chem. [167] يمكن للآلات التي تستخدم هذه المواد أن تعمل بشكل مستمر لمدة 5-6 أيام، ويمكنها معالجة الركيزة الأم في 5 دقائق. [168]

تُصنع شاشات OLED بشكل أساسي بواسطة Samsung Display وLG Display. [169] تُستخدم تقنية OLED في التطبيقات التجارية مثل شاشات الهواتف المحمولة ومشغلات الوسائط الرقمية المحمولة وأجهزة راديو السيارات والكاميرات الرقمية وغيرها، بالإضافة إلى الإضاءة. [170] تفضل تطبيقات العرض المحمولة هذه الناتج الضوئي العالي لشاشات OLED لسهولة القراءة في ضوء الشمس واستنزافها المنخفض للطاقة. تُستخدم الشاشات المحمولة أيضًا بشكل متقطع، لذا فإن العمر الافتراضي الأقل للشاشات العضوية لا يمثل مشكلة كبيرة. تم عمل نماذج أولية من شاشات مرنة وقابلة للدحرجة تستخدم خصائص OLED الفريدة. كما يتم تطوير التطبيقات في اللافتات المرنة والإضاءة. [171] توفر إضاءة OLED العديد من المزايا مقارنة بإضاءة LED، مثل الإضاءة ذات الجودة الأعلى ومصدر الضوء الأكثر انتشارًا وأشكال الألواح. [170] جعلت Philips Lighting عينات إضاءة OLED تحت الاسم التجاري "Lumiblade" متاحة عبر الإنترنت [172] وقدمت شركة Novaled AG ومقرها في درسدن بألمانيا مجموعة من مصابيح مكتب OLED تسمى "Victory" في سبتمبر 2011. [173]

قدمت شركة نوكيا هواتف محمولة بتقنية OLED بما في ذلك N85 و N86 8MP ، وكلاهما يتميز بشاشة AMOLED. كما تم استخدام OLEDs في معظم الهواتف المحمولة الملونة من Motorola و Samsung ، بالإضافة إلى بعض طرز HTC و LG و Sony Ericsson . [174] يمكن أيضًا العثور على تقنية OLED في مشغلات الوسائط الرقمية مثل Creative ZEN V و iriver clix و Zune HD وSony Walkman X Series .

يشتمل هاتف Google وHTC Nexus One الذكي على شاشة AMOLED، كما هو الحال مع هواتف Desire و Legend من HTC . ومع ذلك، نظرًا لنقص العرض من الشاشات التي تنتجها Samsung، ستستخدم بعض طرازات HTC شاشات SLCD من Sony في المستقبل، [175] بينما سيستخدم هاتف Google وSamsung Nexus S الذكي "Super Clear LCD" بدلاً من ذلك في بعض البلدان. ​​[176]

تم استخدام شاشات OLED في الساعات التي تصنعها شركة Fossil (JR-9465) و Diesel (DZ-7086). تشمل الشركات المصنعة الأخرى لشاشات OLED شركة Anwell Technologies Limited (هونج كونج)، [177] AU Optronics (تايوان)، [178] Chimei Innolux Corporation (تايوان)، [179] LG (كوريا)، [180] وغيرها. [181]

صرحت شركة دوبونت في بيان صحفي في مايو 2010، أنها تستطيع إنتاج تلفاز OLED مقاس 50 بوصة في دقيقتين باستخدام تقنية طباعة جديدة. وإذا أمكن توسيع نطاق هذا من حيث التصنيع، فسوف تنخفض التكلفة الإجمالية لأجهزة تلفاز OLED بشكل كبير. كما صرحت شركة دوبونت أن أجهزة تلفاز OLED المصنوعة بهذه التقنية الأقل تكلفة يمكن أن تدوم حتى 15 عامًا إذا تُركت تعمل لمدة ثماني ساعات يوميًا. [182] [183]

قد يكون استخدام OLEDs خاضعًا لبراءات الاختراع التي تمتلكها شركة Universal Display Corporation ، و Eastman Kodak ، وDuPont ، و General Electric ، و Royal Philips Electronics ، والعديد من الجامعات وغيرها. [184] وبحلول عام 2008، جاءت آلاف براءات الاختراع المرتبطة بـ OLEDs من شركات أكبر وشركات تكنولوجيا أصغر. [40]

تم استخدام شاشات OLED المرنة من قبل الشركات المصنعة لإنشاء شاشات منحنية مثل Galaxy S7 Edge ولكنها لم تكن في الأجهزة التي يمكن للمستخدمين ثنيها. [185] عرضت شركة Samsung شاشة قابلة للطرح في عام 2016. [186]

الهواتف الذكية القابلة للطي من سامسونج

في 31 أكتوبر 2018، كشفت شركة رويول ، وهي شركة إلكترونيات صينية، عن أول هاتف بشاشة قابلة للطي في العالم يتميز بشاشة OLED مرنة. [187] في 20 فبراير 2019، أعلنت شركة سامسونج عن هاتف Samsung Galaxy Fold بشاشة OLED قابلة للطي من شركة Samsung Display، وهي شركة تابعة مملوكة لها بالأغلبية. [188] في المؤتمر العالمي للجوال 2019 في 25 فبراير 2019، أعلنت شركة هواوي عن هاتف Huawei Mate X الذي يتميز بشاشة OLED قابلة للطي من شركة BOE . [189] [190]

وشهد العقد الأول من القرن الحادي والعشرين أيضًا اعتماد واسع النطاق لخطوط بوابة التتبع في البكسل (TGP)، والتي تنقل الدوائر الكهربائية الدافعة من حدود الشاشة إلى ما بين وحدات بكسل الشاشة، مما يسمح بإطارات ضيقة. [191]

في عام 2023، أعلنت شركة Inuru الألمانية الناشئة عن تصنيع شاشات OLED منخفضة التكلفة مع الطباعة لتطبيقات التعبئة والتغليف والأزياء. [192]

موضة

تُعَد المنسوجات التي تحتوي على OLEDs ابتكارًا في عالم الموضة وتمثل طريقة لدمج الإضاءة لرفع مستوى الأشياء الخاملة إلى مستوى جديد تمامًا من الموضة. والأمل هو الجمع بين الراحة وخصائص المنسوجات منخفضة التكلفة مع خصائص OLEDs للإضاءة وانخفاض استهلاك الطاقة. وعلى الرغم من أن سيناريو الملابس المضيئة هذا معقول للغاية، إلا أن التحديات لا تزال تشكل عقبة في الطريق. وتشمل بعض القضايا: عمر OLED، وصلابة ركائز الرقائق المرنة، ونقص الأبحاث في صنع المزيد من المنسوجات الفوتونية مثل القماش. [193]

السيارات

لا يزال عدد شركات صناعة السيارات التي تستخدم شاشات OLED نادرًا ومحدودًا في السوق الراقية. على سبيل المثال، تتميز سيارة لكزس RX 2010 بشاشة OLED بدلاً من شاشة الترانزستور الرقيق (TFT-LCD).

أنتجت شركة تصنيع يابانية تدعى Pioneer Electronic Corporation أول أجهزة ستيريو للسيارات بشاشة OLED أحادية اللون، والتي كانت أيضًا أول منتج OLED في العالم. [194] تضمنت سيارة أستون مارتن DB9 أول شاشة OLED للسيارات في العالم، [195] والتي صنعتها شركة Yazaki ، [196] تلتها سيارة جيب جراند شيروكي 2004 وشيفروليه كورفيت C6. [197] تستخدم هيونداي سوناتا وكيا سول EV 2015 شاشة PMOLED بيضاء مقاس 3.5 بوصة.

تطبيقات خاصة بالشركة

سامسونج

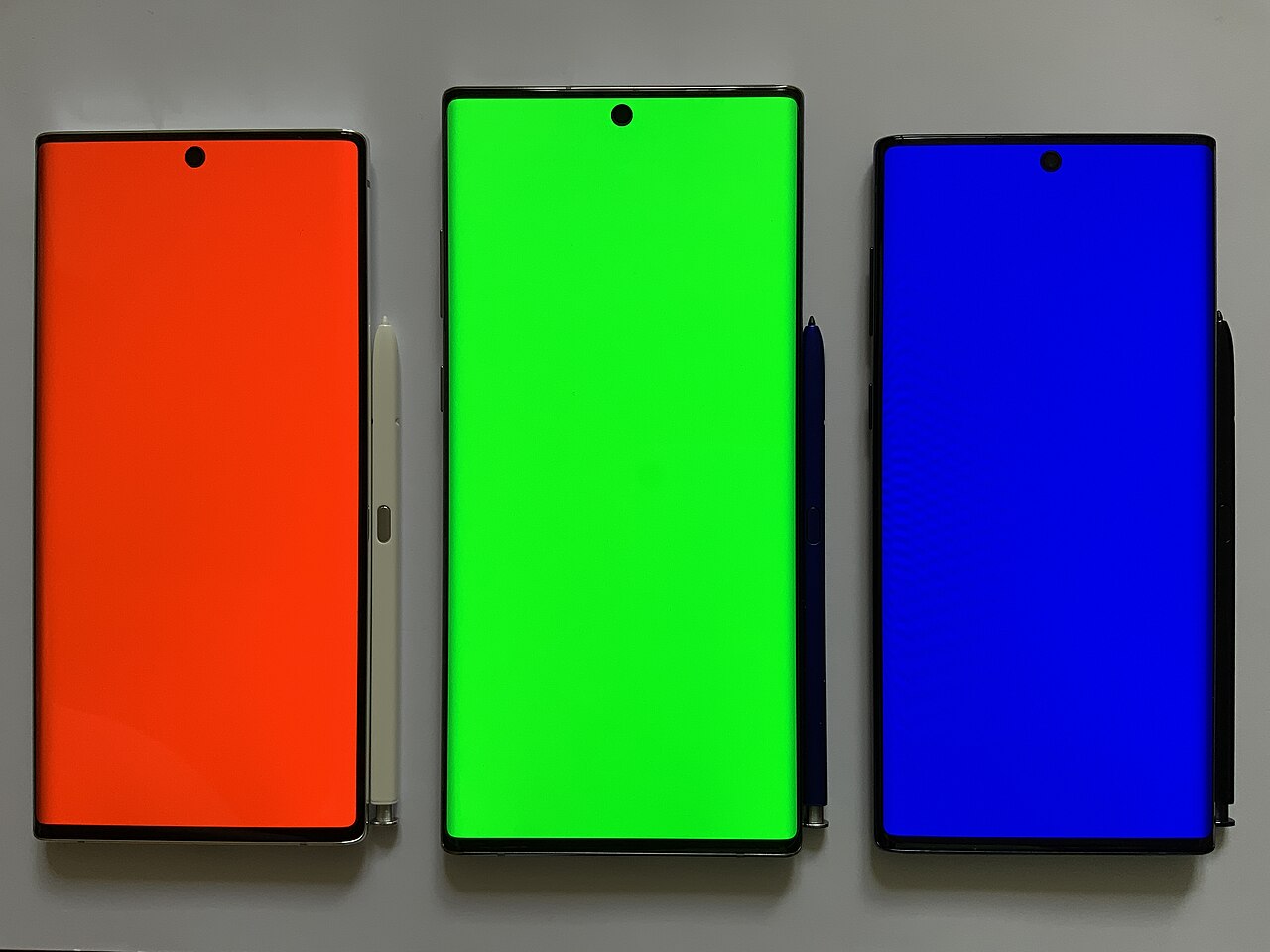

شاشات AMOLED من سامسونج

بحلول عام 2004، أصبحت شركة Samsung Display، وهي شركة تابعة لأكبر تكتل في كوريا الجنوبية ومشروع مشترك سابق بين Samsung وNEC ، أكبر شركة مصنعة لشاشات OLED في العالم، حيث تنتج 40% من شاشات OLED المصنعة في العالم، [198] واعتبارًا من عام 2010، تمتلك حصة 98% من سوق AMOLED العالمية . [199] تقود الشركة عالم صناعة OLED، حيث حققت 100.2 مليون دولار من إجمالي إيرادات بلغت 475 مليون دولار في سوق OLED العالمية في عام 2006. [200] اعتبارًا من عام 2006، كانت تمتلك أكثر من 600 براءة اختراع أمريكية وأكثر من 2800 براءة اختراع دولية، مما يجعلها أكبر مالك لبراءات اختراع تقنية AMOLED. [200]

أعلنت شركة سامسونج إس دي آي في عام 2005 عن أكبر تلفاز OLED في العالم في ذلك الوقت، بمقاس 21 بوصة (53 سم). [201] تميز هذا التلفاز بأعلى دقة في ذلك الوقت، 6.22  مليون بكسل. بالإضافة إلى ذلك، اعتمدت الشركة تقنية تعتمد على المصفوفة النشطة لاستهلاكها المنخفض للطاقة وجودة دقتها العالية. وقد تم تجاوز هذا في يناير 2008، عندما عرضت سامسونج أكبر وأنحف تلفاز OLED في العالم في ذلك الوقت، بمقاس 31  بوصة (78  سم) وسمك 4.3  مم. [202]

في مايو 2008، كشفت شركة سامسونج عن مفهوم شاشة OLED فائقة النحافة مقاس 12.1  بوصة (30  سم) لأجهزة الكمبيوتر المحمولة، بدقة 1280×768 مع نسبة تباين لا نهائية. [203] وفقًا لـ Woo Jong Lee، نائب رئيس فريق تسويق شاشات الأجهزة المحمولة في Samsung SDI، تتوقع الشركة استخدام شاشات OLED في أجهزة الكمبيوتر المحمولة في أقرب وقت ممكن في عام 2010. [204]

في أكتوبر 2008، عرضت سامسونج أنحف شاشة OLED في العالم، وهي أيضًا أول شاشة "قابلة للطي" والانحناء. [205] يبلغ قياسها 0.05  مم فقط (أرق من الورق)، ومع ذلك قال أحد موظفي سامسونج أنه "من الممكن تقنيًا جعل اللوحة أرق". [205] لتحقيق هذا السُمك، قامت سامسونج بنقش لوحة OLED تستخدم ركيزة زجاجية عادية. تم تشكيل دائرة المحرك بواسطة شاشات TFT منخفضة الحرارة من البولي سيليكون. كما تم استخدام مواد EL العضوية منخفضة الجزيئات. يبلغ عدد وحدات البكسل في الشاشة 480 × 272. تبلغ نسبة التباين 100000: 1، والسطوع 200  cd/m 2. نطاق إعادة إنتاج الألوان هو 100٪ من معيار NTSC.

في معرض الإلكترونيات الاستهلاكية (CES) في يناير 2010، عرضت شركة سامسونج كمبيوتر محمولًا بشاشة OLED كبيرة وشفافة تصل شفافيتها إلى 40% [206] وشاشة OLED متحركة في بطاقة هوية مصورة. [207]

استخدمت هواتف سامسونج الذكية AMOLED لعام 2010 علامتها التجارية Super AMOLED ، حيث تم إطلاق Samsung Wave S8500 و Samsung i9000 Galaxy S في يونيو 2010. في يناير 2011، أعلنت سامسونج عن شاشات Super AMOLED Plus، والتي تقدم العديد من التطورات على شاشات Super AMOLED القديمة : مصفوفة خطوط حقيقية (50% بكسل فرعي أكثر)، وعامل شكل أنحف، وصورة أكثر سطوعًا، وانخفاض في استهلاك الطاقة بنسبة 18%. [208]

في معرض CES 2012، قدمت شركة سامسونج أول شاشة تلفزيون مقاس 55 بوصة تستخدم تقنية Super OLED. [209]

في 8 يناير 2013، كشفت شركة سامسونج في معرض CES عن تلفاز OLED 4K Ultra S9 المنحني الفريد من نوعه، والذي تقول الشركة أنه يوفر "تجربة تشبه IMAX" للمشاهدين. [210]

في 13 أغسطس 2013، أعلنت شركة سامسونج عن توفر تلفزيون OLED منحني مقاس 55 بوصة (طراز KN55S9C) في الولايات المتحدة بسعر 8999.99 دولارًا. [211]

في 6 سبتمبر 2013، أطلقت شركة سامسونج تلفزيون OLED المنحني مقاس 55 بوصة (طراز KE55S9C) في المملكة المتحدة مع جون لويس. [212]

طرحت شركة سامسونج هاتفها الذكي Galaxy Round في السوق الكورية في أكتوبر 2013. يتميز الجهاز بشاشة بدقة 1080 بكسل، بقياس 5.7 بوصة (14 سم)، تنحني على المحور الرأسي في هيكل مستدير. وقد روجت الشركة للمزايا التالية: ميزة جديدة تسمى "التفاعل الدائري" والتي تسمح للمستخدمين بالنظر إلى المعلومات عن طريق إمالة الهاتف على سطح مستوٍ مع إيقاف تشغيل الشاشة، والشعور بالانتقال المستمر عندما يقوم المستخدم بالتبديل بين الشاشات الرئيسية. [213]

أطلقت شركة سامسونج خطًا جديدًا من أجهزة تلفزيون OLED في عام 2022، وهو أول خط تستخدم فيه هذه التكنولوجيا منذ عام 2013. [214] تستخدم الشركة لوحات تم الحصول عليها من Samsung Display؛ في السابق، كانت شركة LG هي الشركة المصنعة الوحيدة للوحات OLED لأجهزة التلفزيون. [215]

سوني

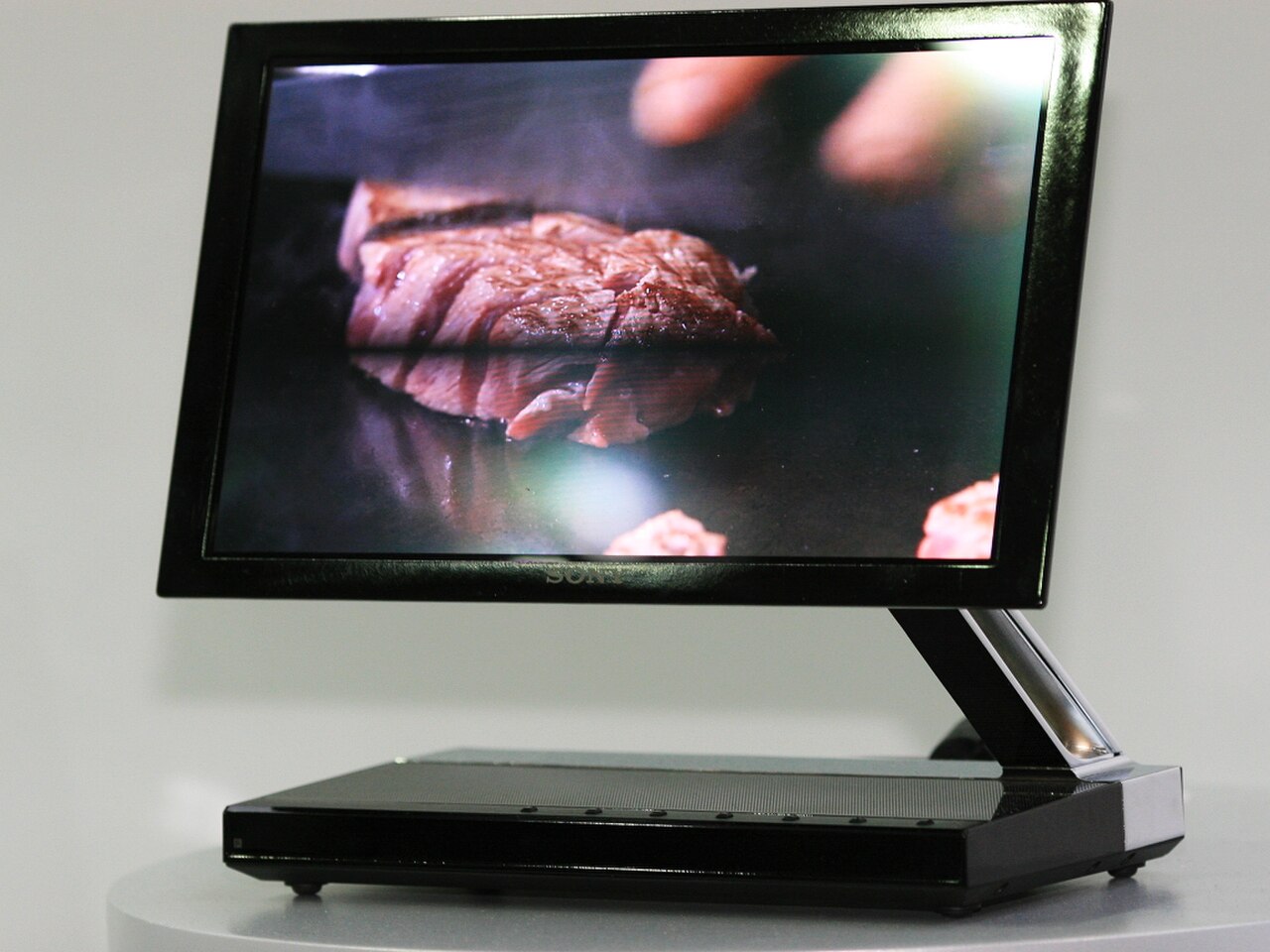

Sony XEL-1 ، أول تلفاز OLED في العالم [35] (الأمام)

تم إصدار Sony CLIÉ PEG-VZ90 في عام 2004، وهو أول جهاز مساعد رقمي شخصي (PDA) يتميز بشاشة OLED. [216] تشمل منتجات Sony الأخرى التي تتميز بشاشات OLED مسجل الأقراص الصغيرة المحمول MZ-RH1، الذي تم إصداره في عام 2006 [217] وسلسلة Walkman X. [218]

في معرض لاس فيجاس للإلكترونيات الاستهلاكية (CES) لعام 2007 ، عرضت سوني طرازي تلفزيون OLED مقاس 11 بوصة (28 سم) (بدقة 960 × 540) و27 بوصة (69 سم) بدقة Full HD عند 1920 × 1080. [219] زعم كلاهما أن نسبة التباين 1,000,000:1 وسمك إجمالي (بما في ذلك الحواف) 5  مم. في أبريل 2007، أعلنت سوني أنها ستصنع 1000 تلفزيون OLED مقاس 11 بوصة (28 سم) شهريًا لأغراض اختبار السوق. [220] في 1 أكتوبر 2007، أعلنت سوني أن طراز XEL-1 مقاس 11 بوصة (28 سم) هو أول تلفزيون OLED تجاري [35] وتم إصداره في اليابان في ديسمبر 2007. [221]

في مايو 2007، كشفت شركة سوني علنًا عن مقطع فيديو لشاشة OLED مرنة مقاس 2.5 بوصة (6.4 سم) يبلغ سمكها 0.3 ملليمتر فقط. [222] في معرض Display 2008، عرضت شركة سوني  شاشة مقاس 3.5 بوصة (8.9 سم) بسمك 0.2 ملليمتر بدقة 320 × 200 بكسل وشاشة  مقاس 11 بوصة (28 سم) بسمك 0.3 ملليمتر بدقة 960 × 540 بكسل، أي عُشر سمك XEL-1. [223] [224]

في يوليو 2008، أعلنت هيئة حكومية يابانية أنها ستمول مشروعًا مشتركًا بين شركات رائدة، والذي يهدف إلى تطوير تقنية أساسية لإنتاج شاشات عضوية كبيرة موفرة للطاقة. ويشمل المشروع مختبرًا واحدًا وعشر شركات بما في ذلك شركة Sony Corp. وقالت NEDO إن المشروع يهدف إلى تطوير تقنية أساسية لإنتاج  شاشات OLED مقاس 40 بوصة أو أكبر بكميات كبيرة في أواخر العقد الأول من القرن الحادي والعشرين. [225]

في أكتوبر 2008، نشرت شركة سوني نتائج بحث أجرته مع معهد ماكس بلانك حول إمكانية طرح شاشات قابلة للانحناء في السوق الشامل، والتي قد تحل محل شاشات الكريستال السائل الصلبة وشاشات البلازما. وفي النهاية، يمكن تكديس الشاشات القابلة للانحناء والشفافة لإنتاج صور ثلاثية الأبعاد بنسب تباين وزوايا رؤية أكبر بكثير من المنتجات الحالية. [226]

عرضت شركة سوني نموذجًا أوليًا لتلفزيون OLED ثلاثي الأبعاد مقاس 24.5 بوصة (62  سم) خلال معرض الإلكترونيات الاستهلاكية في يناير 2010. [227]

في يناير 2011، أعلنت شركة سوني أن وحدة التحكم المحمولة للألعاب بلاي ستيشن فيتا (خليفة PSP ) ستحتوي على شاشة OLED مقاس 5 بوصات. [228]

في 17 فبراير 2011، أعلنت شركة سوني عن  شاشة OLED Professional Reference Monitor مقاس 25 بوصة (63.5 سم) المخصصة لسوق السينما وإنتاج الدراما الراقية. [229]

في 25 يونيو 2012، أعلنت شركة سوني وباناسونيك عن مشروع مشترك لإنشاء أجهزة تلفزيون OLED منخفضة التكلفة للإنتاج الضخم بحلول عام 2013. [230] كشفت شركة سوني عن أول تلفزيون OLED منذ عام 2008 في معرض CES 2017 والذي يسمى A1E. وكشفت عن طرازين آخرين في عام 2018 أحدهما في معرض CES 2018 يسمى A8F والآخر تلفزيون من سلسلة Master يسمى A9F. في معرض CES 2019، كشفت عن طرازين آخرين أحدهما A8G والآخر تلفزيون آخر من سلسلة Bravia يسمى A9G. ثم، في معرض CES 2020 ، كشفت عن A8H، والذي كان في الواقع A9G من حيث جودة الصورة ولكن مع بعض التنازلات بسبب تكلفته المنخفضة. في نفس الحدث، كشفت أيضًا عن إصدار مقاس 48 بوصة من A9G، مما يجعله أصغر تلفزيون OLED منذ XEL-1. [231] [232] [233] [234]

إل جي

في 9 أبريل 2009، استحوذت شركة إل جي على أعمال OLED الخاصة بشركة كوداك وبدأت في استخدام تقنية OLED البيضاء. [235] [236] اعتبارًا من عام 2010، أنتجت شركة إل جي إلكترونيكس طرازًا واحدًا من تلفزيون OLED، وهو 15EL9500 مقاس 15 بوصة (38 سم) [237] وأعلنت عن تلفزيون OLED ثلاثي الأبعاد مقاس 31 بوصة (79 سم) لشهر مارس 2011. [238] في 26 ديسمبر 2011، أعلنت إل جي رسميًا عن "أكبر لوحة OLED مقاس 55 بوصة (140 سم) في العالم" وعرضتها في معرض CES 2012. [239] في أواخر عام 2012، أعلنت إل جي عن إطلاق تلفزيون OLED مقاس 55EM9600 في أستراليا. [240]

في يناير 2015، وقعت شركة LG Display اتفاقية طويلة الأجل مع شركة Universal Display Corporation لتوريد مواد OLED والحق في استخدام أجهزة بث OLED الحاصلة على براءة اختراع. [241]

اعتبارًا من عام 2022، تنتج شركة LG أكبر تلفزيون OLED في العالم، بمقاس 97 بوصة. [242] [243]

ميتسوبيشي

Lumiotec هي أول شركة في العالم تقوم بتطوير وبيع ألواح الإضاءة OLED ذات السطوع العالي والعمر الطويل منذ يناير 2011. Lumiotec هي مشروع مشترك بين Mitsubishi Heavy Industries وROHM وToppan Printing وMitsui & Co. في 1 يونيو 2011، قامت شركة Mitsubishi Electric بتثبيت "كرة" OLED بطول 6 أمتار في متحف العلوم في طوكيو. [244]

مجموعة ريكووم

في 6 يناير 2011، قدمت شركة Recom Group للتكنولوجيا ومقرها لوس أنجلوس أول تطبيق استهلاكي لشاشة OLED على شاشة صغيرة في معرض الإلكترونيات الاستهلاكية في لاس فيجاس. كانت هذه  شاشة OLED مقاس 2.8 بوصة (7 سم) تُستخدم كعلامة اسم فيديو يمكن ارتداؤها. [245] في معرض الإلكترونيات الاستهلاكية في عام 2012، قدمت Recom Group أول علم ميكروفون فيديو في العالم يشتمل على ثلاث شاشات OLED مقاس 2.8 بوصة (7  سم) على علم ميكروفون قياسي للمذيع. سمح علم ميكروفون الفيديو بعرض محتوى الفيديو والإعلانات على علم ميكروفون قياسي للمذيع. [246]

ديل

في 6 يناير 2016، أعلنت شركة Dell عن شاشة Ultrasharp UP3017Q OLED في معرض الإلكترونيات الاستهلاكية في لاس فيجاس. [247] تم الإعلان عن أن الشاشة تتميز بلوحة OLED مقاس 30 بوصة (76 سم) بدقة 4K UHD مع  معدل تحديث 120 هرتز ووقت استجابة 0.1 مللي ثانية ونسبة تباين 400000: 1. تم تحديد سعر الشاشة للبيع بسعر 4999 دولارًا وإطلاقها في مارس 2016، بعد بضعة أشهر فقط. مع اقتراب نهاية شهر مارس، لم يتم إطلاق الشاشة في السوق ولم تتحدث Dell عن أسباب التأخير. أشارت التقارير إلى أن Dell ألغت الشاشة لأن الشركة كانت غير راضية عن جودة صورة لوحة OLED، وخاصة مقدار الانجراف اللوني الذي تعرضه عند عرض الشاشة من الجانبين. [248] في 13 أبريل 2017، طرحت شركة Dell أخيرًا شاشة OLED UP3017Q في السوق بسعر 3499 دولارًا (أقل بـ 1500 دولار من سعرها الأصلي المعلن عنه وهو 4999 دولارًا في معرض CES 2016). بالإضافة إلى انخفاض السعر، تتميز الشاشة بمعدل  تحديث 60 هرتز ونسبة تباين 1000000:1. اعتبارًا من يونيو 2017، لم تعد الشاشة متاحة للشراء من موقع Dell على الويب.

تفاحة

بدأت شركة Apple في استخدام لوحات OLED في ساعاتها في عام 2015 وفي أجهزة الكمبيوتر المحمولة الخاصة بها في عام 2016 مع تقديم شريط لمس OLED إلى MacBook Pro. [249] في عام 2017، أعلنت شركة Apple عن طرح iPhone X بمناسبة الذكرى السنوية العاشرة مع شاشة OLED المحسّنة الخاصة بها والمرخصة من شركة Universal Display Corporation. [250] باستثناء خط iPhone SE وiPhone XR وiPhone 11، فإن جميع أجهزة iPhone التي تم إصدارها منذ ذلك الحين تتميز أيضًا بشاشات OLED. في عام 2024، أعلنت شركة Apple عن الجيل السابع من iPad Pro ، والذي يتميز بلوحة "OLED مترادفة" [251] في محاولة لزيادة سطوع اللوحة.

نينتندو

يتميز الطراز الثالث من Nintendo Switch ، وهو نظام ألعاب هجين، بشاشة OLED بدلاً من شاشة LCD في الطراز الأصلي . تم الإعلان عنه في صيف عام 2021، وتم إصداره في 8 أكتوبر 2021. [252]

بحث

في عام 2014، طورت شركة ميتسوبيشي للكيماويات (MCC)، وهي شركة تابعة لشركة ميتسوبيشي للكيماويات القابضة ، لوحة OLED بعمر افتراضي يصل إلى 30000 ساعة، أي ضعف عمر لوحات OLED التقليدية. [253]

لقد تم دعم البحث عن مواد OLED فعالة على نطاق واسع من خلال طرق المحاكاة؛ فمن الممكن حساب الخصائص المهمة حسابيًا، بغض النظر عن المدخلات التجريبية، [254] [255] مما يجعل تطوير المواد أرخص.

في 18 أكتوبر 2018، عرضت شركة سامسونج خارطة طريق أبحاثها في منتدى OLED لعام 2018 من سامسونج. وشمل ذلك بصمة الإصبع على الشاشة (FoD)، ومستشعر أسفل اللوحة (UPS)، واللمس على الشاشة (HoD)، والصوت على الشاشة (SoD). [256]

كما يقوم العديد من البائعين أيضًا بالبحث عن كاميرات تحت شاشات OLED (كاميرات تحت الشاشة). ووفقًا لـ IHS Markit، فقد دخلت شركة Huawei في شراكة مع BOE ، وOppo مع China Star Optoelectronics Technology (CSOT)، و Xiaomi مع Visionox. [257]

في عام 2020، اقترح باحثون في جامعة كوينزلاند للتكنولوجيا (QUT) استخدام شعر الإنسان وهو مصدر للكربون والنيتروجين لإنشاء شاشات OLED. [258]

انظر أيضا

ملحوظات

  1. ^ يتم إطلاق الطاقة التي تمتصها المادة في شكل فوتونات. وعادةً ما تحتوي هذه الفوتونات على نفس الطاقة أو أقل من تلك التي تم امتصاصها في البداية. وهذا هو التأثير الذي تنتجه مصابيح LED للضوء.

مراجع

  1. ^ "البحث والتطوير في مجال الطاقة الكهربائية العضوية". مختبر طاقة أشباه الموصلات . تم الاسترجاع في 8 يوليو 2019 .
  2. ^ "ما هو EL العضوي؟". Idemitsu Kosan . مؤرشف من الأصل في 8 يوليو 2019 . تم الاسترجاع 8 يوليو 2019 .
  3. ^ Kamtekar, KT; Monkman, AP; Bryce, MR (2010). "التطورات الحديثة في المواد والأجهزة العضوية البيضاء الباعثة للضوء (WOLEDs)". Advanced Materials . 22 (5): 572–582. Bibcode :2010AdM....22..572K. doi :10.1002/adma.200902148. PMID  20217752. S2CID  205234304.
  4. ^ D'Andrade, BW; Forrest, SR (2004). "White Organic Light-Emitting Devices for Solid-State Lighting". Advanced Materials . 16 (18): 1585–1595. Bibcode :2004AdM....16.1585D. doi :10.1002/adma.200400684. S2CID  137230337.
  5. ^ تشانج، يي لو؛ لو، تشنغ هونج (2013). "ثنائيات الضوء العضوية البيضاء الباعثة للضوء للإضاءة ذات الحالة الصلبة". مجلة تكنولوجيا العرض . ص (99): 1. رمز Bibcode :2013JDisT...9..459C. doi :10.1109/JDT.2013.2248698. S2CID  19503009.
  6. ^ "PMOLED vs AMOLED – ما الفرق؟". Oled-info.com . مؤرشف من الأصل في 20 ديسمبر 2016 . تم الاسترجاع 16 ديسمبر 2016 .
  7. ^ بيرسال، توماس (2010). أساسيات الفوتونيات، الطبعة الثانية. ماكجرو هيل. رقم ISBN 978-0-07-162935-5. تم أرشفة من الأصل في 17 أغسطس 2021 . تم استرجاعه في 24 فبراير 2021 .
  8. ^ "مخططات هياكل OLED مع التغليف [صورة] | EurekAlert! أخبار العلوم". مؤرشف من الأصل في 17 أبريل 2021. تم الاسترجاع 5 يناير 2020 .
  9. ^ Bernanose, A.; Comte, M.; Vouaux, P. (1953). "طريقة جديدة لانبعاث الضوء من بعض المركبات العضوية". J. Chim. Phys . 50 : 64. doi :10.1051/jcp/1953500064.
  10. ^ Bernanose, A.; Vouaux, P. (1953). "Organic electroluminescence type of emission". J. Chim. Phys . 50 : 261. doi :10.1051/jcp/1953500261.
  11. ^ بيرنانوز، أ. (1955). "آلية التوهج الكهربائي العضوي". مجلة الكيمياء والفيزياء 52 : 396. doi :10.1051/jcp/1955520396.
  12. ^ Bernanose, A. & Vouaux, P. (1955). "العلاقة بين التوهج الكهربائي العضوي وتركيز المنتج النشط". J. Chim. Phys . 52 : 509.
  13. ^ كالمان، هـ.؛ بوب، م. (1960). "حقن الثقوب الإيجابية في البلورات العضوية". مجلة الفيزياء الكيميائية . 32 (1): 300. رمز Bibcode :1960JChPh..32..300K. doi :10.1063/1.1700925.
  14. ^ كالمان، هـ.؛ بوب، م. (1960). "الموصلية السائبة في البلورات العضوية". نيتشر . 186 (4718): 31–33. رمز Bibcode :1960Natur.186...31K. doi :10.1038/186031a0. S2CID  4243929.
  15. ^ مارك، بيتر؛ هيلفريتش، ولفجانج (1962). "تيارات محدودة الشحنة في الفضاء في البلورات العضوية". مجلة الفيزياء التطبيقية . 33 (1): 205. رمز Bibcode :1962JAP....33..205M. doi :10.1063/1.1728487.
  16. ^ Pope, M.; Kallmann, HP; Magnante, P. (1963). "التوهج الكهربائي في البلورات العضوية". مجلة الفيزياء الكيميائية . 38 (8): 2042. Bibcode :1963JChPh..38.2042P. doi :10.1063/1.1733929.
  17. ^ سانو، ميزوكا؛ بوب، مارتن؛ كالمان، هارتموت (1965). "التوهج الكهربائي والفجوة النطاقية في الأنثراسين". مجلة الفيزياء الكيميائية . 43 (8): 2920. رمز Bibcode :1965JChPh..43.2920S. doi :10.1063/1.1697243.
  18. ^ Helfrich, W.; Schneider, W. (1965). "إشعاع إعادة التركيب في بلورات الأنثراسين". Physical Review Letters . 14 (7): 229–231. Bibcode :1965PhRvL..14..229H. doi :10.1103/PhysRevLett.14.229.
  19. ^ جورني، إي. وفيرنانديز، آر. "الفوسفورات العضوية الكهربية الضوئية"، براءة اختراع أمريكية رقم 3,172,862 ، تاريخ الإصدار: 9 مارس 1965
  20. ^ بارتريدج، روجر (2001). "الصديق والمنافس". عالم الفيزياء . 14 : 20. doi :10.1088/2058-7058/14/1/21.
  21. ^ Partridge, Roger Hugh, "Radiation sources" US patent 3,995,299 , تاريخ الإصدار: 30 نوفمبر 1976
  22. ^ هيلسوم، سيريل (2010). "شاشات العرض الإلكترونية ذات اللوحة المسطحة: انتصار للفيزياء والكيمياء والهندسة". المعاملات الفلسفية للجمعية الملكية أ: العلوم الرياضية والفيزيائية والهندسية . 368 (1914): 1027-1082. doi :10.1098/rsta.2009.0247. PMC 3263809 .
  23. ^ Partridge, R (1983). "الكهرباء الضوئية من أفلام البولي فينيل كاربازول: 1. كاتيونات الكاربازول". Polymer . 24 (6): 733–738. doi :10.1016/0032-3861(83)90012-5.
  24. ^ Partridge, R (1983). "التألق الكهربائي من أفلام بولي فينيل كاربازول: 2. أفلام بولي فينيل كاربازول المحتوية على خماسي كلوريد الأنتيمون". بوليمر . 24 (6): 739-747. doi :10.1016/0032-3861(83)90013-7.
  25. ^ Partridge, R (1983). "الكهرباء الضوئية من أفلام البولي فينيل كاربازول: 3. أجهزة كهربائية ضوئية". Polymer . 24 (6): 748–754. doi :10.1016/0032-3861(83)90014-9.
  26. ^ Partridge, R (1983). "الكهرباء الضوئية من أفلام البولي فينيل كاربازول: 4. الكهرباء الضوئية باستخدام كاثودات ذات وظيفة عمل أعلى". Polymer . 24 (6): 755–762. doi :10.1016/0032-3861(83)90015-0.
  27. ^ ab Tang, CW; Vanslyke, SA (1987). "الثنائيات العضوية الكهروضوئية". رسائل الفيزياء التطبيقية . 51 (12): 913. رمز Bibcode :1987ApPhL..51..913T. doi :10.1063/1.98799.
  28. ^ abc Burroughes, JH; Bradley, DDC; Brown, AR; Marks, RN; MacKay, K.; Friend, RH; Burns, PL; Holmes, AB (1990). "الصمامات الثنائية الباعثة للضوء القائمة على البوليمرات المترافقة". Nature . 347 (6293): 539–541. Bibcode :1990Natur.347..539B. doi :10.1038/347539a0. S2CID  43158308.
  29. ^ المجلس الوطني للبحوث (2015). الفرصة الإلكترونية المرنة. مطبعة الأكاديميات الوطنية. ص 105-106. ISBN 978-0-309-30591-4.
  30. ^ Bobbert, Peter; Coehoorn, Reinder (سبتمبر 2013). "نظرة داخل شاشات OLED البيضاء". Europhysics News . 44 (5): 21–25. Bibcode :2013ENews..44e..21B. doi : 10.1051/epn/2013504 . ISSN  0531-7479.
  31. ^ كيدو، جيه؛ كيمورا، م؛ ناجاي، ك. (3 مارس 1995). "جهاز متعدد الطبقات للضوء الأبيض المنبعث من المواد العضوية الكهروضوئية". ساينس . 267 (5202): 1332–1334. رمز Bibcode :1995Sci...267.1332K. doi :10.1126/science.267.5202.1332. ISSN  0036-8075. PMID  17812607. S2CID  22265451.
  32. ^ "سانيو وكوداك تفتتحان خط إنتاج لشاشات OLED". Eetimes.com . 6 ديسمبر 2001.
  33. ^ شيم، ريتشارد. "شاشة OLED تجريبية من كوداك وسانيو". Cnet.com . تم الاسترجاع في 6 أكتوبر 2019 .
  34. ^ أنطونياديس، هومر. "نظرة عامة على تقنية شاشة OLED" (PDF) . IEEE .
  35. ^ abc Sony XEL-1: أول تلفاز OLED في العالم أرشيف 2016-02-05 على موقع Wayback Machine ، OLED-Info.com (2008-11-17).
  36. ^ "Samsung Display تجدد اتفاقية الترخيص مع UDC لبراءات اختراع OLED". Kipost.net (باللغة الكورية). 22 فبراير 2018. تم الاسترجاع في 10 نوفمبر 2019 .
  37. ^ "LG تمدد اتفاقية OLED مع UDC". Koreatimes.co.kr . 27 يناير 2015 . تم الاسترجاع في 10 نوفمبر 2019 .
  38. ^ "JOLED تبدأ الشحن التجاري لأولى لوحات OLED للطباعة في العالم". عالم الإلكترونيات المطبوعة . 12 ديسمبر 2017. تم الاسترجاع في 28 نوفمبر 2019 .
  39. ^ Raikes, Bob (8 December 2017). "JOLED Starts Commercial Shipments Printable OLEDs". DisplayDaily.com . تم الاسترجاع في 28 نوفمبر 2019 .
  40. ^ abc Kho, Mu-Jeong, Javed, T., Mark, R., Maier, E., and David, C. (2008) Final Report: OLED Solid State Lighting – Kodak European Research, MOTI (Management of Technology and Innovation) Project, Judge Business School of the University of Cambridge and Kodak European Research, Final Report offered on 4 March 2008, at Kodak European Research at Cambridge Science Park, Cambridge, UK., pp. 1–12
  41. ^ Piromreun, Pongpun; Oh, Hwansool; Shen, Yulong; Malliaras, George G.; Scott, J. Campbell; Brock, Phil J. (2000). "دور CsF في حقن الإلكترون في بوليمر مترافق". رسائل الفيزياء التطبيقية . 77 (15): 2403. رمز Bibcode :2000ApPhL..77.2403P. doi :10.1063/1.1317547.
  42. ^ D. Ammermann، A. Böhler، W. Kowalsky، الثنائيات العضوية الباعثة للضوء متعددة الطبقات لشاشات العرض المسطحة أرشفة 2009-02-26 في آلة Wayback .، Institut für Hochfrequenztechnik، TU Braunschweig، 1995.
  43. ^ "ثنائيات باعثة للضوء عضوية تعتمد على بنية متغايرة متدرجة ذات كفاءة كمية أكبر". جامعة مينيسوتا. مؤرشف من الأصل في 24 مارس 2012. تم الاسترجاع في 31 مايو 2011 .
  44. ^ هولمز، راسل؛ إريكسون، ن.؛ لوسيم، بيورن؛ ليو، كارل (27 أغسطس 2010). "أجهزة انبعاث الضوء العضوية أحادية الطبقة عالية الكفاءة تعتمد على طبقة انبعاثية ذات تكوين متدرج". رسائل الفيزياء التطبيقية . 97 (1): 083308. رمز Bibcode : 2010ApPhL..97a3308S. doi : 10.1063/1.3460285.
  45. ^ لين كي، بينج؛ راماداس، ك؛ بوردن، أ؛ سو جين، سي (يونيو 2006). "جهاز عضوي باعث للضوء خالٍ من أكسيد الإنديوم والقصدير". معاملات معهد مهندسي الكهرباء والإلكترونيات للأجهزة الإلكترونية . 53 (6): 1483–1486. ​​رمز Bibcode :2006ITED...53.1483K. doi :10.1109/TED.2006.874724. S2CID  41905870.
  46. ^ كارتر، إس إيه؛ أنجيلوبولوس، إم؛ كارج، إس؛ بروك، بي جيه؛ سكوت، جيه سي (1997). "الأنودات البوليمرية لتحسين أداء الصمام الثنائي الباعث للضوء البوليمري". رسائل الفيزياء التطبيقية . 70 (16): 2067. رمز Bibcode :1997ApPhL..70.2067C. doi :10.1063/1.118953.
  47. ^ فريند، آر إتش؛ جيمر، آر دبليو؛ هولمز، إيه بي؛ بوروز، جي إتش؛ ماركس، آر إن؛ تالياني، سي؛ برادلي، دي دي سي؛ سانتوس، دي إيه دوس؛ برداس، جي إل؛ إل جي دي إلوند، إم؛ سالانيك، دبليو آر (1999). "التلألؤ الكهربائي في البوليمرات المترافقة". نيتشر . 397 (6715): 121-128. رمز المكتبة : 1999Natur.397..121F. doi : 10.1038/16393. S2CID  4328634.
  48. ^ "قد تكون شاشات OLED الدورانية أكثر سطوعًا وكفاءة". المهندس (الطبعة الإلكترونية) : 1. 16 يوليو 2012.
  49. ^ ديفيدز، بي إس؛ كوغان، إس إتش إم؛ باركر، آي دي؛ سميث، دي إل (1996). "حقن الشحنة في الثنائيات العضوية الباعثة للضوء: النفق في المواد منخفضة الحركة". رسائل الفيزياء التطبيقية . 69 (15): 2270. رمز Bibcode :1996ApPhL..69.2270D. doi :10.1063/1.117530.
  50. ^ Crone, BK; Campbell, IH; Davids, PS; Smith, DL (1998). "حقن الشحنة ونقلها في الثنائيات الباعثة للضوء العضوية أحادية الطبقة". رسائل الفيزياء التطبيقية . 73 (21): 3162. رمز Bibcode :1998ApPhL..73.3162C. doi :10.1063/1.122706.
  51. ^ Crone, BK; Campbell, IH; Davids, PS; Smith, DL; Neef, CJ; Ferraris, JP (1999). "فيزياء الأجهزة للثنائيات العضوية الباعثة للضوء أحادية الطبقة". مجلة الفيزياء التطبيقية . 86 (10): 5767. رمز Bibcode :1999JAP....86.5767C. doi :10.1063/1.371591.
  52. ^ جين، يي؛ شو، يانبين؛ تشياو، تشي؛ بينج، جونبياو؛ وانج، باوزينج؛ كاو، ديرونج (2010). "تعزيز خصائص التألق الكهربائي للبوليمرات الحمراء المخدرة بالداي كيتو بيرولوبيرول بواسطة وحدات الأوكساديازول والكاربازول كمعلقات". بوليمر . 51 (24): 5726-5733. doi :10.1016/j.polymer.2010.09.046.
  53. ^ شاه، بيبين ك.؛ نيكرز، دوغلاس سي.؛ شي، جيانمين؛ فورسيث، إريك دبليو.؛ مورتون، ديفيد (1 فبراير 2006). "مشتقات الأنثانثرين كمواد باعثة للضوء الأزرق لتطبيقات الصمام الثنائي الباعث للضوء العضوي". كيمياء المواد . 18 (3): 603-608. doi :10.1021/cm052188x. ISSN  0897-4756.
  54. ^ ab Zhang, Hui; Liu, Xiaochun; Gong, Yuxuan; Yu, Tianzhi; Zhao, Yuling (1 فبراير 2021). "تخليق وتوصيف مشتقات الكومارين القائمة على SFX لشاشات OLED". الأصباغ والصبغات . 185 : 108969. doi :10.1016/j.dyepig.2020.108969. ISSN  0143-7208. S2CID  228906688.
  55. ^ Tang, CW; Vanslyke, SA (1987). "الثنائيات العضوية الكهروضوئية". رسائل الفيزياء التطبيقية . 51 (12): 913. رمز Bibcode :1987ApPhL..51..913T. doi :10.1063/1.98799.
  56. ^ Bellmann, E.; Shaheen, SE; Thayumanavan, S.; Barlow, S.; Grubbs, RH; Marder, SR; Kippelen, B.; Peyghambarian, N. (1998). "بوليمرات جديدة تحتوي على ثلاثي أريلامين كمواد لنقل الثقوب في الثنائيات العضوية الباعثة للضوء: تأثير بنية البوليمر والترابط المتبادل على خصائص الجهاز". كيمياء المواد . 10 (6): 1668-1676. doi :10.1021/cm980030p.
  57. ^ ساتو، ي.؛ إيشينوساوا، س.؛ كاناي، هـ. (1998). "خصائص التشغيل وتدهور الأجهزة الكهروضوئية العضوية". مجلة معهد مهندسي الكهرباء والإلكترونيات للموضوعات المختارة في الإلكترونيات الكمومية . 4 (1): 40-48. رمز Bibcode :1998IJSTQ...4...40S. doi :10.1109/2944.669464.
  58. ^ يونغ، رالف هـ.؛ تانغ، تشينج و.؛ مارشيتي، ألفريد ب. (4 فبراير 2002). "إخماد الفلورسنت الناتج عن التيار في الثنائيات العضوية الباعثة للضوء". رسائل الفيزياء التطبيقية . 80 (5): 874–876. رمز Bibcode :2002ApPhL..80..874Y. doi :10.1063/1.1445271. ISSN  0003-6951.
  59. ^ Duarte, FJ ; Liao, LS; Vaeth, KM (2005). "خصائص التماسك للثنائيات العضوية الباعثة للضوء المترادفة المثارة كهربائيًا". Optics Letters . 30 (22): 3072–4. Bibcode :2005OptL...30.3072D. doi :10.1364/OL.30.003072. PMID  16315725.
  60. ^ Duarte, FJ (2007). "أشباه الموصلات العضوية المتماسكة المثارة كهربائيًا: وضوح مخططات التداخل وعرض خط الانبعاث". Optics Letters . 32 (4): 412–4. Bibcode :2007OptL...32..412D. doi :10.1364/OL.32.000412. PMID  17356670.
  61. ^ ملخص: ثنائي باعث للضوء أحادي الجزيء محفوظ في 2014-01-30 على موقع واي باك مشين ، فيزياء، 28 يناير 2014
  62. ^ باحثون يطورون أول مصباح LED أحادي الجزيء محفوظ في 21 فبراير 2014 على موقع Wayback Machine ، Photonics Online، 31 يناير 2014
  63. ^ Hebner, TR; Wu, CC; Marcy, D.; Lu, MH; Sturm, JC (1998). "طباعة نفث الحبر للبوليمرات المخدرة للأجهزة العضوية الباعثة للضوء". رسائل الفيزياء التطبيقية . 72 (5): 519. رمز Bibcode :1998ApPhL..72..519H. doi :10.1063/1.120807.
  64. ^ بهاراتان، جايش؛ يانغ، يانغ (1998). "أجهزة البوليمر الكهروضوئية المعالجة بواسطة الطباعة بالحبر النفاث: I. شعار البوليمر الباعث للضوء". رسائل الفيزياء التطبيقية . 72 (21): 2660. رمز Bibcode :1998ApPhL..72.2660B. doi :10.1063/1.121090.
  65. ^ Heeger, AJ (1993) in WR Salaneck, I. Lundstrom, B. Ranby, Conjugated Polymers and Related Materials , Oxford, 27–62. ISBN 0-19-855729-9
  66. ^ كيبومز، ر.؛ مينون، ر.؛ لي، ك. (2001) في إتش إس نالوا، دليل المواد والأجهزة الإلكترونية والفوتونية المتقدمة المجلد 8 ، أكاديميك بريس، 1-86.
  67. ^ Wagaman, Michael; Grubbs, Robert H. (1997). "تخليق البوليمرات المتجانسة والكوبوليمرات من نوع PNV عن طريق إنتاج سلف ROMP". المعادن الاصطناعية . 84 (1-3): 327-328. doi :10.1016/S0379-6779(97)80767-9.
  68. ^ Wagaman, Michael; Grubbs, Robert H. (1997). "تخليق مركبات عضوية وقابلة للذوبان في الماء من نوع بولي (1,4-فينيلين فينيلين) تحتوي على مجموعات كربوكسيلية: بلمرة تفاعلية حية مفتوحة للحلقة (ROMP) لمركبات 2,3-ثنائي كاربوكسي باريلين". Macromolecules . 30 (14): 3978–3985. Bibcode :1997MaMol..30.3978W. doi :10.1021/ma9701595.
  69. ^ بو، لين؛ واغامان، مايكل؛ جرابس، روبرت هـ. (1996). "تخليق بولي (1،4-نفثيلين فينيلين): بلمرة تبادلية للبنزوبارلينات". Macromolecules . 29 (4): 1138–1143. Bibcode :1996MaMol..29.1138P. doi :10.1021/ma9500143.
  70. ^ فلاحي، أفسون؛ الحبخشي، مسعود؛ مهاجراني، عز الدين؛ أفشار تارومي، فرامارز؛ محبي، علي رضا؛ شاهينبور، محسن (11 يونيو 2015). "البوليمرات الكهروكيميائية المترافقة القابلة للذوبان في الماء/أكسيد الجرافين النانوية كطبقات حقن فعالة للثقوب الخضراء في الثنائيات العضوية الباعثة للضوء". مجلة الكيمياء الفيزيائية ج . 119 (23): 13144-13152. doi :10.1021/acs.jpcc.5b00863. ISSN  1932-7447.
  71. ^ ab Yang, Xiaohui; Neher, Dieter; Hertel, Dirk; Daubler, Thomas (2004). "Highly Efficient Single-Layer Polymer Electrophosphorescent Devices". Advanced Materials . 16 (2): 161–166. Bibcode :2004AdM....16..161Y. doi : 10.1002/adma.200305621 . S2CID  97006074.
  72. ^ ab Baldo, MA; O'Brien, DF; You, Y.; Shoustikov, A.; Sibley, S.; Thompson, ME; Forrest, SR (1998). "انبعاث فسفوري عالي الكفاءة من أجهزة كهربائية عضوية". Nature . 395 (6698): 151–154. Bibcode :1998Natur.395..151B. doi :10.1038/25954. S2CID  4393960.
  73. ^ ab Baldo, MA; Lamansky, S.; Burrows, PE; Thompson, ME; Forrest, SR (1999). "Very high-efficiency green organic light-emitting devices based on electrophosphorescence". Applied Physics Letters . 75 (1): 4. Bibcode :1999ApPhL..75....4B. doi :10.1063/1.124258.
  74. ^ Adachi, C.; Baldo, MA; Thompson, ME; Forrest, SR (2001). "كفاءة فسفورية داخلية تقترب من 100% في جهاز باعث للضوء العضوي". مجلة الفيزياء التطبيقية . 90 (10): 5048. Bibcode :2001JAP....90.5048A. doi :10.1063/1.1409582.
  75. ^ فورست، ستيفن ر. (22 يوليو 2020). الإلكترونيات العضوية: الأسس للتطبيقات. مطبعة جامعة أكسفورد. رقم ISBN 978-0-19-105356-6.
  76. ^ سينغ، مادوسودان؛ تشاي، هيون سيك؛ فرويلش، جيسي د؛ كوندو، تاكاشي؛ لي، شنغ؛ موتشيزوكي، أماني؛ جبور، غسان إي. (2009). "التألق الكهربائي من مركبات السيلسيسكيوكسان النجمية المتعددة السطوح المطبوعة". مادة ناعمة . 5 (16): 3002. رمز Bibcode :2009SMat....5.3002S. doi :10.1039/b903531a.
  77. ^ آن، دونج؛ ليو، هونغلي؛ وانج، شيرونج؛ لي، شيانججاو (15 أبريل 2019). "تعديل أنودات أكسيد الإنديوم والقصدير باستخدام طبقات أحادية مجمعة ذاتيًا لتعزيز حقن الثقوب في شاشات OLED". رسائل الفيزياء التطبيقية . 114 (15): 153301. رمز Bibcode : 2019ApPhL.114o3301A. doi : 10.1063/1.5086800. ISSN  0003-6951. S2CID  145936584.
  78. ^ جيل، تاي هيون؛ ماي، كريستيان؛ شولز، سيباستيان؛ فرانك، سيباستيان؛ توركر، مايكل؛ لاكنر، هوبرت؛ ليو، كارل؛ كيلر، ستيفان (فبراير 2010). "أصل الأضرار في OLED من ترسب القطب العلوي من الألومنيوم بواسطة الرش المغناطيسي المباشر". الإلكترونيات العضوية . 11 (2): 322-331. doi :10.1016/j.orgel.2009.11.011.
  79. ^ Im, Jung Hyuk; Kang, Kyung-Tae; Lee, Sang Ho; Hwang, Jun Young; Kang, Heuiseok; Cho, Kwan Hyun (1 يونيو 2016). "فيلم ثنائي الطبقة يشبه الكتلة من الألومنيوم والفضة بسبب قمع رنين البلازمون السطحي للثنائيات الباعثة للضوء العضوية عالية الشفافية". الإلكترونيات العضوية . 33 : 116-120. doi :10.1016/j.orgel.2016.03.002. ISSN  1566-1199.
  80. ^ "LG Display تستبدل الهيدروجين بالديوتيريوم للحصول على شاشات OLED أكثر سطوعًا". أطلس جديد . 29 ديسمبر 2021.
  81. ^ "شاشة LG تعزز لوحات OLED بتطبيق الديوتيريوم الموسع". 26 ديسمبر 2023.
  82. ^ "كيف عملت شركة إل جي ودوبونت معًا لإدخال المركبات الديوتريومية إلى أجهزة التلفاز من الجيل التالي". أخبار الكيمياء والهندسة .
  83. ^ "تهدف شركة LG Display إلى توسيع استخدام مركبات OLED المعالجة بالديوتيريوم | OLED-Info". www.oled-info.com .
  84. ^ هان، جون هان؛ مون، جاي هيون؛ تشو، دو هي؛ شين، جين ووك؛ تشو، هي يونج؛ لي، جونغ إيك؛ تشو، نام سونغ؛ لي، جونغ هي (2018). "تعزيز التوهج لألواح الإضاءة OLED باستخدام فيلم مصفوفة العدسات الدقيقة". مجلة عرض المعلومات . 19 (4): 179-184. doi :10.1080/15980316.2018.1531073.
  85. ^ "جهاز العرض".
  86. ^ "قد تعتمد شركة LG Display على مجموعة microLens في لوحات تلفزيون OLED الخاصة بها لتعزيز السطوع والكفاءة | OLED-Info". www.oled-info.com .
  87. ^ Adhikary, Apurba; Bhuiya, Joy; Murad, Saydul Akbar; Hossain, Md. Bipul; Uddin, KM Aslam; Faysal, MD Estihad; Rahaman, Abidur; Bairagi, Anupam Kumar (27 مايو 2022). "تقييم أداء مصفوفات العدسات الدقيقة: تحسين شدة الضوء وكفاءة الثنائيات الباعثة للضوء العضوية البيضاء". PLOS ONE . 17 (5): e0269134. Bibcode : 2022PLoSO..1769134A. doi : 10.1371/journal.pone.0269134 . PMC 9140251. PMID  35622833 .
  88. ^ "تم تطبيق تقنية LGD وMicro Lens Array (MLA) على شاشات OLED للألعاب أيضًا... سطوع 60%↑". ETNEWS :: أخبار تكنولوجيا المعلومات الكورية . 30 يناير 2023.
  89. ^ Mizuno, K.; Ono, S.; Shibata, Y. (أغسطس 1973). "تفاعلان مختلفان في وضعية معينة في أنبوب إلكتروني مع مرنان فابري-بيروت-ليداترون". معاملات معهد مهندسي الكهرباء والإلكترونيات للأجهزة الإلكترونية . 20 (8): 749–752. رمز Bibcode :1973ITED...20..749M. doi :10.1109/T-ED.1973.17737. ISSN  0018-9383.
  90. ^ "QD-OLED مقابل WOLED: ما نوع OLED الذي يجب عليك شراؤه؟". RTINGS.com .
  91. ^ تشن، شوفين؛ دينج، لينجلينج؛ شيه، جون؛ بينج، لينج؛ شيه، لينجهاي؛ فان، قولي؛ هوانج، وي (7 ديسمبر 2010). "التطورات الأخيرة في الثنائيات الباعثة للضوء العضوية ذات الباعثة للضوء". المواد المتقدمة . 22 (46): 5227-5239. رمز Bibcode :2010AdM....22.5227C. doi :10.1002/adma.201001167. PMID  20842657. S2CID  23703980.
  92. ^ إيشيباشي ، تاداشي. يامادا، جيرو؛ هيرانو، تاكاشي؛ إيواسي، يويتشي؛ ساتو، يوكيو؛ ناكاجاوا، ريو؛ سيكيا، ميتسونوبو؛ ساساوكا، تاتسويا؛ أورابي ، تيتسو (25 مايو 2006). "شاشة عرض الصمام الثنائي الباعث للضوء العضوي للمصفوفة النشطة بناءً على تقنية" Super Top Emission "". المجلة اليابانية للفيزياء التطبيقية . 45 (5 ب): 4392-4395. بيب كود :2006JaJAP..45.4392I. دوى :10.1143/JJAP.45.4392. ISSN  0021-4922. S2CID  121307571.
  93. ^ US 5986401، مارك إي. تومسون، ستيفن آر. فوريست، بول بوروز، "شاشة عرض شفافة عالية التباين لجهاز إصدار الضوء العضوي"، نُشرت في 16 نوفمبر 1999
  94. ^ "اختبار تكنولوجيا شاشات تلفاز OLED من LG". مؤرشف من الأصل في 16 يناير 2017. استرجاع 1 مارس 2017 .
  95. ^ "ما هي شاشة OLED الترادفية وكيف تعمل تقنية العرض؟". Android Authority . 26 يوليو 2024.
  96. ^ “삼성디스플레이، 8.7세대 Oled 투자 규모 4.1조원 산정”. 9 فبراير 2023.
  97. ^ تشو، تا-يا؛ تشن، جين-فانج؛ تشن، سزو-يي؛ تشن، تشاو-جونغ؛ تشن، تشين إتش. (2006). "أجهزة انبعاث الضوء العضوية المقلوبة عالية الكفاءة والمستقرة". رسائل الفيزياء التطبيقية . 89 (5): 053503. رمز Bibcode :2006ApPhL..89e3503C. doi :10.1063/1.2268923.
  98. ^ "Advanced Display". Solomon Systech Limited . تم الاسترجاع في 24 أغسطس 2020 .
  99. ^ تاكاتوشي، تسوجيمورا (3 أبريل 2017). أساسيات وتطبيقات شاشات OLED (الطبعة الثانية). نيويورك: جون وايلي وأولاده، رقم ISBN 978-1-119-18731-8.
  100. ^ كودين ، ميتسوهيرو (27 ديسمبر 2016). شاشات OLED والإضاءة. جون وايلي وأولاده. رقم ISBN 978-1-119-04045-3- عبر كتب Google.
  101. ^ "V-Technology تبدأ في إنتاج أقنعة OLED المعدنية من الجيل التالي، وتستحوذ على شركة Lumiotec لصناعة إضاءة OLED". Oled-info.com .
  102. ^ "V-technology تستحوذ على Lumiotec؛ تنشئ شركة تابعة لتطوير تقنية قناع OLED والترسيب 19 فبراير 2018". رابطة OLED .
  103. ^ "OLED: نظام الإنتاج من الحجم الصغير إلى المتوسط ​​| المنتجات | المنتجات والخدمات". شركة Canon Tokki Corporation .
  104. ^ "تكنولوجيا Canon Tokki المميزة | حول OLED | المنتجات والخدمات". شركة Canon Tokki Corporation .
  105. ^ "طورت شركة OLEDON تقنية قناع الظل 0.38 ميكرومتر التي تتيح 2250 نقطة في البوصة". Oled-info.com .
  106. ^ T Tsujimura (1 أكتوبر 2009). "تلفزيون AMOLED كبير الحجم من إنتاج تقنيات "قابلة للتطوير" (نظرية تقنية NTSC البيضاء 100% + OLED)". ندوة OLED 2009. doi : 10.13140/RG.2.2.23845.81122.
  107. ^ ليو، جيه؛ لويس، لاري ن؛ دوجال، أنيل ر. (2007). "مواد نقل الشحنة المنشطة ضوئيًا والقابلة للنمذجة واستخدامها في الأجهزة العضوية الباعثة للضوء". رسائل الفيزياء التطبيقية . 90 (23): 233503. رمز Bibcode :2007ApPhL..90w3503L. doi :10.1063/1.2746404.
  108. ^ بوروسون، مايكل؛ توت، لي؛ نجوين، كلفن؛ بروس، دون؛ كولفر، مايرون؛ فيلان، جيانا (2005). "16.5L: Late-News-Paper: Non-Contact OLED Color Patterning by Radiation-Induced Sublimation Transfer (RIST)". ملخص الأوراق الفنية لندوة SID . 36 : 972. doi :10.1889/1.2036612. S2CID  135635712.
  109. ^ Grimaldi, IA; De Girolamo Del Mauro, A.; Nenna, G.; Loffredo, F.; Minarini, C.; Villani, F.; d'Amore, A.; Acierno, D.; Grassia, L. (2010). النقش بالحبر على أسطح البوليمر لتصنيع هياكل دقيقة لتطبيقات OLED . المؤتمر الدولي الخامس لأزمنة البوليمرات (TOP) والمركبات. وقائع مؤتمر AIP. وقائع مؤتمر AIP. المجلد 1255. ص 104-106. رمز Bibcode :2010AIPC.1255..104G. doi :10.1063/1.3455544.
  110. ^ Bower, CA; Menard, E.; Bonafede, S.; Hamer, JW; Cok, RS (2011). "Transfer-Printed Microscale Integrated Circuits for High Performance Display Backplanes". معاملات معهد مهندسي الكهرباء والإلكترونيات في المكونات والتغليف وتكنولوجيا التصنيع . 1 (12): 1916–1922. doi :10.1109/TCPMT.2011.2128324. S2CID  22414052.
  111. ^ "CPT و imec يوضحان شاشة OLED بدقة 1250 نقطة في البوصة باستخدام عملية الطباعة الضوئية". Oled-info.com .
  112. ^ "ViP من Visionox: تطوير شاشات AMOLED باستخدام الطباعة الضوئية، وتجاوز حدود FMM التقليدية". 10 مايو 2023.
  113. ^ تشن، شومينغ؛ يو، جيانينغ؛ جيانغ، ييبين؛ تشن، رونغشينج؛ هو، تسز كين (14 أكتوبر 2015). تقنيات العرض العضوية الباعثة للضوء باستخدام المصفوفة النشطة. دار نشر بنثام ساينس. رقم ISBN 978-1-68108-120-5- عبر كتب Google.
  114. ^ ساسوكا، تاتسويا؛ سيكيا، ميتسونوبو؛ يوموتو، أكيرا؛ يامادا، جيرو؛ هيرانو، تاكاشي؛ إيواسي، يويتشي؛ يامادا، تاكاو؛ إيشيباشي، تاداشي؛ موري، تاكاو؛ أسانو، ميتسورو؛ تامورا، شينشيرو؛ أورابي، تيتسو (2001). “24.4 لتر: ورق آخر الأخبار: شاشة AM-OLED مقاس 13.0 بوصة مع هيكل انبعاث علوي ودائرة بيكسل مبرمجة للوضع الحالي التكيفي (TAC)”. ملخص ندوة SID للأوراق الفنية . 32 : 384. دوى :10.1889 / 1.1831876. S2CID  59976823.
  115. ^ تسوجيمورا ، ت. كوباياشي، Y.؛ موراياما، ك.؛ تاناكا، أ.؛ موروكا، م.؛ فوكوموتو، إي. فوجيموتو، هـ؛ سكيني، J.؛ كانوه، ك.؛ تاكيدا، ك.؛ ميوا، ك.؛ أسانو، م.؛ إيكيدا، ن.؛ كوهارا، س. أونو، س. تشونغ، ط م. تشن، آر إم؛ تشونغ، جي دبليو؛ هوانغ، سي دبليو؛ قوه، الموارد البشرية؛ يانغ، CC. هسو، CC؛ هوانغ، HJ. ريس، دبليو؛ رييل، هـ . كارج، س. بيرلين، T .؛ جوندلاخ، D.؛ ألفارادو، إس؛ وآخرون. (2003). “4.1: شاشة OLED مقاس 20 بوصة تعمل بتقنية Super-Amorphous-Silicon”. ملخص ندوة SID للأوراق الفنية . 34 : 6. دوى :10.1889/1.1832193. S2CID  135831267.
  116. ^ https://www.corning.com/media/worldwide/global/documents/Markets_Display_Wager%20Information%20Display%202020.pdf
  117. ^ التطورات في تكنولوجيا أشباه الموصلات: موضوعات مختارة تتجاوز CMOS التقليدية. جون وايلي وأولاده. 11 أكتوبر 2022. ISBN 978-1-119-86958-0.
  118. ^ تشانج، تينج-كو؛ لين، تشين-وي؛ تشانج، شيهتشانج (2019). "39-3: ورقة بحثية مدعوة: تقنية LTPO TFT لشاشات AMOLED†". ملخص الأوراق الفنية لندوة سيد . 50 : 545-548. doi :10.1002/sdtp.12978. S2CID  191192447.
  119. ^ تشن ، تشيان. سو، يو؛ شي، شيويين؛ ليو، دونغيانغ؛ قونغ، يوكسين؛ دوان، شينلف؛ جي، هانساي؛ قنغ، دي. لي، لينغ؛ ليو مينغ (2019). “P-1.1: دائرة بكسل تعويضية جديدة مع LTPO TFTS”. ملخص ندوة Sid للأوراق الفنية . 50 : 638-639. دوى :10.1002/sdtp.13595. S2CID  210522411.
  120. ^ لوه، هاوجون؛ وانج، شاوين؛ كانج، جياهاو؛ وانج، يو-مين؛ تشاو، جيجانج؛ تسونج، تينا؛ لو، بينج؛ جوبتا، أميت؛ هو، وين بينج؛ وو، هواندا؛ تشانغ، شينغ وو؛ كيم، جيها؛ تشيو، تشانغ مينج؛ لي، بونج-جيوم؛ يوان، زي؛ يو، شياوجون (2020). "24-3: تقنية LTPO التكميلية ودوائر البكسل ومحركات البوابة المتكاملة لشاشات AMOLED التي تدعم معدلات التحديث المتغيرة". ملخص الأوراق الفنية لندوة سيد . 51 : 351-354. doi :10.1002/sdtp.13876. S2CID  225488161.
  121. ^ Pardo, Dino A.; Jabbour, GE; Peyghambarian, N. (2000). "Application of Screen Printing in the Fabrication of Organic Light-Emitting Devices". Advanced Materials . 12 (17): 1249–1252. Bibcode :2000AdM....12.1249P. doi :10.1002/1521-4095(200009)12:17<1249::AID-ADMA1249>3.0.CO;2-Y.
  122. ^ مالكولم أوين (2018). "MicroLED مقابل TFT وOLED: لماذا تهتم Apple بتقنية العرض الجديدة لجهاز iPhone أو Apple Watch المستقبلي".
  123. ^ Gustafsson, G.; Cao, Y.; Treacy, GM; Klavetter, F.; Colaneri, N.; Heeger, AJ (1992). "Flexible light-emitting diodes made from solved Conductor polymers". Nature . 357 (6378): 477–479. Bibcode :1992Natur.357..477G. doi :10.1038/357477a0. S2CID  4366944.
  124. ^ "عملية Omniply Stick and Peel: بديل لـ LLO". 31 أكتوبر 2022.
  125. ^ . 1 فبراير 2015 https://lcd.creol.ucf.edu/publications/2015/19-21-OptInnov-Feb15.pdf. {{cite web}}: مفقود أو فارغ |title=( مساعدة )
  126. ^ "مقارنة بين OLED وLCD". Fraunhofer IAP: OLED Research. 18 نوفمبر 2008. مؤرشف من الأصل في 4 فبراير 2010. تم الاسترجاع في 25 يناير 2010 .
  127. ^ "LG 55EM9700". 2 يناير 2013. مؤرشف من الأصل في 15 يناير 2015. اطلع عليه بتاريخ 14 يناير 2015 .
  128. ^ "لماذا تحتوي بعض شاشات OLED على ضبابية الحركة؟". مدونة Blur Busters (استنادًا إلى عمل Microsoft Research). 15 أبريل 2013. مؤرشف من الأصل في 3 أبريل 2013. تم الاسترجاع في 18 أبريل 2013 .
  129. ^ "العمر المتوقع لأجهزة التلفاز OLED أقصر من المتوقع". HDTV Info Europe. Hdtvinfo.eu (2008-05-08).
  130. ^ https://www.webcitation.org/5vzeAMFjZ?url=http://ec1.images-amazon.com/media/i3d/01/A/man-migrate/MANUAL000020267.pdf
  131. ^ "نسخة مؤرشفة" (PDF) . مؤرشفة من الأصل (PDF) في 1 يونيو 2023 . تم استرجاعها في 9 أبريل 2011 .{{cite web}}:CS1 maint: نسخة مؤرشفة كعنوان ( رابط )
  132. ^ Phatak, Radhika. "اعتماد نمو البقعة الداكنة على التصاق السطح البيني للكاثود/العضوي في الأجهزة الباعثة للضوء العضوية" (PDF) . UWSpaceuwaterloo.ca . جامعة واترلو. ص. 21. تم الاسترجاع في 22 أبريل 2019 .
  133. ^ "LG: عمر تلفزيون OLED الآن هو 100000 ساعة - FlatpanelsHD". Flatpanelshd.com .
  134. ^ "هل سيؤدي HDR إلى تدمير تلفاز OLED الخاص بك؟". TechHive.com . 27 يونيو 2018.
  135. ^ "نسخة مؤرشفة" (PDF) . Energy.gov . مؤرشفة من الأصل (PDF) في 26 فبراير 2017 . تم الاسترجاع 15 يناير 2022 .{{cite web}}:CS1 maint: نسخة مؤرشفة كعنوان ( رابط )
  136. ^ كونداكوف، د؛ لينهارت، و؛ نوخولز، و. (2007). "التحلل التشغيلي للثنائيات العضوية الباعثة للضوء: آلية وتحديد المنتجات الكيميائية". مجلة الفيزياء التطبيقية . 101 (2): 024512–024512–7. رمز Bibcode :2007JAP...101b4512K. doi :10.1063/1.2430922.
  137. ^ "تضاعف عمر شاشات OLED؟" HDTV Info Europe. Hdtvinfo.eu (2008-01-25).
  138. ^ توشيبا وباناسونيك تضاعفان عمر شاشات OLED، 25 يناير 2008، توشيبا وباناسونيك تضاعفان عمر شاشات OLED
  139. ^ Cambridge Display Technology ، Cambridge Display Technology وSumation تعلنان عن تحسينات كبيرة في عمر مادة P-OLED (Polymer OLED)؛ مواد P-OLED الزرقاء تصل إلى 10000 ساعة من عمر المنتج عند 1000 cd/sq.m، 26 مارس 2007. تم الاسترجاع في 11 يناير 2011. تم أرشفته في 26 ديسمبر 2010 على موقع Wayback Machine
  140. ^ "عمر OLED: المقدمة وحالة السوق | OLED-Info". Oled-info.com . تم الاسترجاع في 18 أبريل 2019 .
  141. ^ "تغليف OLED". Saesgetters.com .
  142. ^ "OLED Production Systems : ELVESS" (PDF) . Tokki.canon . تم الاسترجاع في 5 مارس 2022 .
  143. ^ فيسر، روبرت جان؛ مورو، لورنزا؛ تشو، شي؛ تشن، جيري ر. فان دي ويجر، بيتر؛ أكرمان، هايلك ب. جراهام، صموئيل. سودرلوند، ميكو؛ بيروتا، ألبرتو؛ كريتور ، ماريا أدريانا (21 سبتمبر 2018). “تغليف الأغشية الرقيقة”. في أداتشي، تشيهايا؛ هاتوري، ريجي؛ كاجي، هيرونوري؛ تسوجيمورا، تاكاتوشي (محرران). دليل الثنائيات العضوية الباعثة للضوء . سبرينغر اليابان. ص 1-51. دوى :10.1007/978-4-431-55761-6_26-1. رقم ISBN 978-4-431-55761-6- عبر Springer Link.
  144. ^ "طباعة شاشات OLED: هل حان وقتها أخيرًا؟". Idtechex.com . 27 فبراير 2019.
  145. ^ "طباعة نفث الحبر OLED: المقدمة وحالة السوق". Oled-info.com .
  146. ^ "هل الطباعة بالحبر النفاث هي الحل لتحديات إنتاج OLED؟". Radiant Vision Systems . 29 يوليو 2019.
  147. ^ "تغليف OLED: المقدمة وحالة السوق | OLED-Info". Oled-info.com .
  148. ^ "إليكم السبب الذي يجعلنا نعتقد أن هواتف Galaxy Fold تفشل". iFixit.com . 23 أبريل 2019.
  149. ^ "Ageless OLED". مؤرشف من الأصل في 8 سبتمبر 2007. تم الاسترجاع 16 نوفمبر 2009 .
  150. ^ فلاحي، أفسون؛ أفشار تارومي، فرامارز؛ محبي، علي رضا؛ د. يوين، جوناثان؛ شاهينبور، محسن (2014). "بوليمر ثنائي القطب جديد: من الترانزستورات العضوية الرقيقة إلى الثنائيات الباعثة للضوء الأزرق المستقرة في الهواء". مجلة كيمياء المواد ج 2 ( 32): 6491. doi :10.1039/c4tc00684d.
  151. ^ شين، جيون يي؛ لي، تشونغ ينغ؛ هوانغ، تاي-هسيانج؛ لين، جيان ت.؛ تاو، يو-تاي؛ تشين، تشين-هسيونج؛ تساي، تشيتانج (2005). "مواد ذات إشعاع أزرق عالي Tg للأجهزة الكهروضوئية". مجلة كيمياء المواد . 15 (25): 2455. doi :10.1039/b501819f.
  152. ^ كيم، سول أونج؛ لي، كوم هي؛ كيم، جو يونج؛ سيو، جي هون؛ كيم، يونج كوان؛ يون، سونج سو (2010). "شاشة OLED فلورية زرقاء عميقة عالية الكفاءة تعتمد على مواد باعثة للضوء تحتوي على ثنائي فينيل أمينو فلورو إيثيلين". المعادن الاصطناعية . 160 (11-12): 1259-1265. doi :10.1016/j.synthmet.2010.03.020.
  153. ^ Wong MY, Hedley GJ, Xie G., Kölln L. S, Samuel IDW, Pertegaś A., Bolink HJ, Mosman-Colman, E., "Light-emitting electrochemical cells and solution-processed organic light-emitting diodes using small molecular organic thermally activated late fluorescence emitters", Chemistry of Materials , المجلد 27، العدد 19، ص  6535-6542، doi :10.1021/acs.chemmater.5b03245
  154. ^ هان، جيانمي؛ هوانغ، تشونغيان؛ مياو، جينغشينج؛ تشيو، يونتاو؛ شي، زيانج؛ يانغ، تشولو (2022). "انبعاث أزرق ضيق النطاق مع عدم الحساسية لتركيز المنشطات من باعث TADF قائم على ثلاثي أريل بورون متصل بالأكسجين: شاشات OLED غير مشوبة بكفاءة كمية خارجية عالية تصل إلى 21.4٪". العلوم الكيميائية . 13 (12): 3402-3408. doi :10.1039/D2SC00329E. ISSN  2041-6520. PMC 8943898. PMID  35432872 .
  155. ^ "Kyulux توقع اتفاقيات JDA مع كل من SDC وLGD - تهدف إلى الحصول على أجهزة إرسال TADF / HF جاهزة للاستخدام التجاري بحلول منتصف عام 2019 | OLED-Info".
  156. ^ "Cynora ستقدم أحدث أجهزة بث TADF الزرقاء في مؤتمر OLEDs World Summit | OLED-Info".
  157. ^ "عملية سد الصمامات الثنائية الباعثة للضوء تقلل من تسرب المياه وتزيد من عمرها الافتراضي". أخبار أبحاث معهد جورجيا للتكنولوجيا . 23 أبريل 2008. مؤرشف من الأصل في 8 يوليو 2008.
  158. ^ "DisplayMate: شاشة GS5 هي أفضل شاشة محمولة على الإطلاق، حيث تفوقت على جميع شاشات OLED وLCD السابقة". Oled-info.com . مؤرشف من الأصل في 3 أبريل 2014.
  159. ^ Stokes, Jon. (2009-08-11) في شهر سبتمبر/أيلول هذا العام، لن تكون شاشات OLED بعيدة عن "ثلاثة إلى خمسة أعوام" محفوظ في 2012-01-25 على موقع Wayback Machine . Arstechnica.com. تم الاسترجاع في 2011-10-04.
  160. ^ ميرتنز، رون؛ تانالين، مارات (14 يناير 2018). "تعديل عرض النبضة (PWM) في شاشات OLED". OLED-Info . تم الاسترجاع في 12 أغسطس 2023 .
  161. ^ "هل شاشات AMOLED ضارة بعينيك؟ كل ما تحتاج إلى معرفته عن الوميض وتعديل عرض النبضة - Tech Longreads". 20 أبريل 2022. مؤرشف من الأصل في 17 مارس 2024.
  162. ^ "معدات التصنيع". Oled-info.com .
  163. ^ "التحول إلى شاشات OLED صغيرة ومتوسطة الحجم من الجيل الثامن... خطط استثمارية واضحة لشركة سامسونج وإل جي خلال هذا العام". 17 أغسطس 2021.
  164. ^ https://thelec.net/news/articleView.html?idxno=4247&replyAll=&reply_sc_order_by=I
  165. ^ ألبييف، بافيل؛ تانيجوتشي، تاكاكو (24 أبريل 2017). "قبل آيفون القادم، إديميتسو كوسان يتصدر الطريق بعد تطوير شاشة OLED". جابان تايمز أونلاين . ISSN  0447-5763 . تم الاسترجاع في 31 مايو 2018 .
  166. ^ ألبييف، بافيل؛ أمانو، تاكاشي (21 ديسمبر 2016). "بحث شركة أبل عن شاشات أفضل لهواتف آيفون يؤدي إلى حقول الأرز في اليابان". بلومبرج.كوم . تم الاسترجاع في 31 مايو 2018 .
  167. ^ "شركات مواد OLED". Oled-info.com .
  168. ^ "أسئلة وأجوبة حول معلومات OLED مع توشيكي ميزوي، مدير المبيعات الخارجية لشركة Tokki Corporation". Oled-info.com .
  169. ^ https://thelec.net/news/articleView.html?idxno=4247&replyAll=&reply_sc_order_by=I
  170. ^ ab Nguyen, Tuan C. (5 يناير 2015). "ما تحتاج إلى معرفته حول إضاءة OLED". The Washington Post . ISSN  0190-8286 . تم الاسترجاع في 22 سبتمبر 2017 .
  171. ^ مايكل كانيلوس، "شركة ناشئة تصنع صفائح مرنة من الضوء"، CNet News.com، 6 ديسمبر 2007. تم استرجاعه في 20 يوليو 2008.
  172. ^ "Philips Lumiblades". Lumiblade.com. 9 أغسطس 2009. تم الاسترجاع في 17 أغسطس 2009 .
  173. ^ Session Border Controller Archived 2012-07-10 at the Wayback Machine . Tmcnet.com (2011-09-13). Retrieved 2012-11-12.
  174. ^ الأخبار الإلكترونية، شاشات OLED تحل محل شاشات LCD في الهواتف المحمولة، أرشيف 2016-10-11 على موقع واي باك مشين ، 7 أبريل 2005. تم استرجاعه في 5 سبتمبر 2016.
  175. ^ "HTC تتخلى عن شاشة Samsung AMOLED لصالح شاشات Super LCD من Sony". International Business Times . 26 يوليو 2010. مؤرشف من الأصل في 1 أكتوبر 2011. تم الاسترجاع في 30 يوليو 2010 .
  176. ^ "Google Nexus S سيضم شاشة LCD فائقة الوضوح في روسيا (ومن المحتمل في بلدان أخرى أيضًا)". UnwiredView.com. 7 ديسمبر 2010. مؤرشف من الأصل في 10 ديسمبر 2010. تم الاسترجاع في 8 ديسمبر 2010 .
  177. ^ "ANWELL: ربح أعلى، هوامش أعلى في المستقبل". nextinsight.com. 15 أغسطس 2007. مؤرشف من الأصل في 21 مارس 2012. تم الاسترجاع في 27 أغسطس 2010 .
  178. ^ "AUO". OLED-Info.com. 21 فبراير 2012. مؤرشف من الأصل في 24 يناير 2012.
  179. ^ "Chi Mei EL (CMEL)". OLED-Info.com. مؤرشف من الأصل في 5 يناير 2016.
  180. ^ "LG OLEDs". OLED-Info.com. مؤرشف من الأصل في 31 يناير 2016.
  181. ^ "شركات OLED". OLED-info.com. مؤرشف من الأصل في 21 فبراير 2016.
  182. ^ "DuPont Creates 50" OLED in Under 2 Minutes". tomsguide.com. مؤرشف من الأصل في 20 مايو 2010. تم الاسترجاع في 10 يونيو 2010 .
  183. ^ "DuPont Delivers OLED Technology Scalable for Television". www2.dupont.com. 12 مايو 2010. مؤرشف من الأصل في 20 مايو 2010. تم الاسترجاع في 12 مايو 2010 .
  184. ^ OLED-Info.com، Kodak Signs OLED Cross-License Convention Archived 2007-07-07 at the Wayback Machine . Retrieved 14 March 2008.
  185. ^ "Flexible OLED | OLED-Info". Oled-info.com . مؤرشف من الأصل في 11 مارس 2017 . تم الاسترجاع 25 مارس 2017 .
  186. ^ "Samsung Galaxy X: قصة هاتف سامسونج القابل للطي حتى الآن". TechRadar . مؤرشف من الأصل في 30 يناير 2017 . تم الاسترجاع 25 مارس 2017 .
  187. ^ "صانعة الشاشات Royole تعرض أول هاتف ذكي مرن في العالم R". Theinquirer.net . 1 نوفمبر 2018. مؤرشف من الأصل في 1 نوفمبر 2018 . تم الاسترجاع 27 نوفمبر 2019 .{{cite web}}:CS1 maint: عنوان URL غير مناسب ( الرابط )
  188. ^ وارن، توم (20 فبراير 2019). "هاتف سامسونج القابل للطي هو Galaxy Fold بسعر 1980 دولارًا". Theverge.xom . تم الاسترجاع في 16 أغسطس 2019 .
  189. ^ فروموسانو، أندريه. "هواوي تطلق هاتف Mate X: الطي في اتجاه جديد". Anandtech.com . تم الاسترجاع في 16 أغسطس 2019 .
  190. ^ Yeung, Frederick (27 فبراير 2019). "BOE Technology: الشركة التي تقف وراء هاتف Huawei Mate X القابل للطي". Medium.com . تم الاسترجاع في 16 أغسطس 2019 .
  191. ^ "CHUNGHWA PICTURE TUBES, LTD. - intro_Tech". Archive.ph . 23 ديسمبر 2019. مؤرشف من الأصل في 23 ديسمبر 2019.
  192. ^ كارزيك ، ليزا ماري (28 أكتوبر 2023). “إيريس كونزبت: إذن لم يتم استخدام شاشات OLEDs في أي وقت”. داخل الرقمية (باللغة الألمانية) . تم الاسترجاع 28 أكتوبر 2023 .
  193. ^ تشيريناك، كونيجوند؛ فان أوس، ك؛ بيترسون، ل. (أبريل 2012). "المنسوجات الفوتونية الذكية تبدأ في نسج سحرها". ليزر فوكس وورلد . 48 (4): 63.{{cite journal}}:CS1 maint: أسماء متعددة: قائمة المؤلفين ( الرابط )
  194. ^ "OLEDs in Display - NOVALED | Creating the OLED Revolution". Novaled.com . تم الاسترجاع في 27 نوفمبر 2019 .
  195. ^ "OLED: نجم جديد للشاشة الصغيرة". PCWorld.com . 1 مارس 2005. مؤرشف من الأصل في 6 أغسطس 2020 . تم الاسترجاع 27 نوفمبر 2019 .
  196. ^ "تاريخ الشركة باللغة الإنجليزية" (PDF) . Yazaki-europe.com . تم الاسترجاع في 5 مارس 2022 .
  197. ^ "شاشات OLED تضيء السيارات الآن، تقرير يقول - ExtremeTech". Extremetech.com . تم الاسترجاع في 27 نوفمبر 2019 .
  198. ^ "Samsung SDI – أكبر شركة لتصنيع شاشات OLED في العالم". Oled-info.com. مؤرشف من الأصل في 22 يونيو 2009. تم الاسترجاع في 17 أغسطس 2009 .
  199. ^ "سامسونج وإل جي في معركة قانونية حول هجرة الأدمغة". كوريا تايمز . 17 يوليو 2010. مؤرشف من الأصل في 21 يوليو 2010. تم الاسترجاع في 30 يوليو 2010 .
  200. ^ ab "Frost & Sullivan تعترف بشركة Samsung SDI لريادتها في سوق شاشات OLED | ابحث عن مقالات في BNET". Findarticles.com. 17 يوليو 2008. مؤرشف من الأصل في 22 مايو 2009. تم الاسترجاع في 17 أغسطس 2009 .
  201. ^ "أكبر شاشة OLED مقاس 21 بوصة في العالم لأجهزة التلفاز من سامسونج". Physorg.com. 4 يناير 2005. مؤرشف من الأصل في 12 يناير 2009. تم الاسترجاع في 17 أغسطس 2009 .
  202. ^ روبيشون، نوح (9 يناير 2008). "شاشة OLED مقاس 31 بوصة من سامسونج هي الأكبر والأرق على الإطلاق – AM-OLED". Gizmodo.com . مؤرشف من الأصل في 10 أغسطس 2009. تم الاسترجاع في 17 أغسطس 2009 .
  203. ^ Ricker, Thomas (16 May 2008). "مفهوم الكمبيوتر المحمول OLED مقاس 12.1 بوصة من Samsung يجعلنا نغمض أعيننا". Engadget.com . مؤرشف من الأصل في 7 أكتوبر 2009 . تم الاسترجاع في 17 أغسطس 2009 .
  204. ^ "سامسونج: أجهزة الكمبيوتر المحمولة ذات شاشة OLED في عام 2010". TrustedReviews.com . مؤرشف من الأصل في 16 أبريل 2009 . تم الاسترجاع في 17 أغسطس 2009 .
  205. ^ من تأليف تاكويا أوتاني؛ نيكاي إلكترونيكس (29 أكتوبر 2008). "[FPDI] سامسونج تكشف عن لوحة OLED 'رفرفة' بسمك 0.05 مم - Tech-On!". Techon.nikkeibp.co.jp. مؤرشف من الأصل في 27 نوفمبر 2008. تم الاسترجاع في 17 أغسطس 2009 .
  206. ^ "سامسونج تقدم أول وأكبر كمبيوتر محمول شفاف بشاشة OLED في العالم في معرض CES". 7 يناير 2010. مؤرشف من الأصل في 11 يناير 2010.
  207. ^ "CES: Samsung shows OLED display in a photo card". 7 يناير 2010. مؤرشف من الأصل في 20 ديسمبر 2011. اطلع عليه بتاريخ 10 يناير 2010 .
  208. ^ "إعلان شركة سامسونج عن شاشة Super AMOLED Plus". مؤرشف من الأصل في 9 يناير 2011 . استرجاع 6 يناير 2011 .
  209. ^ كلارك، شايلين (12 يناير 2012). "تلفزيون OLED من سامسونج يحصد جوائز في معرض الإلكترونيات الاستهلاكية 2012". WebProNews. مؤرشف من الأصل في 24 نوفمبر 2012. تم الاسترجاع في 3 ديسمبر 2012 .
  210. ^ Rougeau, Michael (2013-01-08). يوفر تلفاز OLED المنحني من سامسونج تجربة تشبه تجربة IMAX. تم أرشفته في 11 يناير 2013 على موقع Wayback Machine . Techradar. تم استرجاعه في 8 يناير 2013.
  211. ^ Boylan, Chris (2013-08-13). "Bring Out Your OLED: Samsung KN55S9C OLED TV Available Now for $8999.99" Archived 2013-08-17 at the Wayback Machine . Big Picture Big Sound. Retrieved 2013-08-13.
  212. ^ Alex Lane (6 سبتمبر 2013). "فيديو John Lewis TV Gallery: 4K وOLED من Samsung وSony وLG وPanasonic". Recombu. مؤرشف من الأصل في 27 سبتمبر 2013. تم الاسترجاع في 26 سبتمبر 2013 .
  213. ^ سام باي فورد (8 أكتوبر 2013). "هاتف سامسونج جالكسي راوند هو أول هاتف بشاشة منحنية". Theverge.com . Vox Media, Inc. مؤرشف من الأصل في 9 نوفمبر 2013 . تم الاسترجاع في 10 نوفمبر 2013 .
  214. ^ "أجهزة التلفاز الجديدة من سامسونج لعام 2022 هنا، بما في ذلك أول جهاز OLED منذ ما يقرب من عقد من الزمان". CNN Underscored . 31 مارس 2022 . تم الاسترجاع في 20 أبريل 2022 .
  215. ^ ويلش، كريس (4 أبريل 2022). "لقد رأيت أول تلفاز QD-OLED من سامسونج على الإطلاق، وهو مثير للإعجاب". The Verge . تم الاسترجاع في 20 أبريل 2022 .
  216. ^ "سوني كلي PEG-VZ90 - أغلى جهاز Palm في العالم؟". Engadget.com . 14 سبتمبر 2004. مؤرشف من الأصل في 9 فبراير 2010 . تم الاسترجاع في 30 يوليو 2010 .
  217. ^ "صفحة مجتمع MD: Sony MZ-RH1". Minidisc.org. 24 فبراير 2007. مؤرشف من الأصل في 20 مايو 2009. تم الاسترجاع في 17 أغسطس 2009 .
  218. ^ "إصدار مواصفات جهاز Sony NWZ-X1000-series OLED Walkman". Slashgear. 9 مارس 2009. مؤرشف من الأصل في 4 فبراير 2011. تم الاسترجاع في 1 يناير 2011 .
  219. ^ "سوني تعلن عن تلفاز OLED مقاس 27 بوصة (69 سم)". معلومات HDTV Europe (2008-05-29)
  220. ^ CNET News, Sony to sell 11-inch OLED TV this year, 12 April 2007. Retrieved 28 July 2007. Archived 4 June 2007 at the Wayback Machine
  221. ^ تلفاز Sony Drive XEL-1 OLED: تباين 1,000,000:1 بدءًا من 1 ديسمبر محفوظ في 2007-10-04 على موقع Wayback Machine ، Engadget (2007-10-01).
  222. ^ "سوني تدعي تطوير أول شاشة OLED مرنة وملونة بالكامل في العالم". جيزمو ووتش. 25 مايو 2007. مؤرشف من الأصل في 17 أكتوبر 2007. تم الاسترجاع في 30 يوليو 2010 .
  223. ^ يبلغ سمك شاشات OLED مقاس 3.5 و11 بوصة من سوني 0.008 و0.012 بوصة فقط. أرشيف 2016-01-05 على موقع Wayback Machine . Engadget (2008-04-16). تم الاسترجاع 2011-10-04.
  224. ^ (Display 2008)開幕.ソニーの0.3mm有機ELパネルなど-150型プラズマやビクターの3D技術など Archived 2008-06-29 at the Wayback Machine . impress.co.jp (2008/04/16)
  225. ^ شركات يابانية تتعاون لإنتاج شاشات OLED الموفرة للطاقة، وكالة فرانس برس (10 يوليو 2008). أرشيف 5 يونيو 2013 على موقع واي باك مشين
  226. ^ Athowon, Desire (2008). "Sony Working on Bendable, Folding OLED Screens". ITProPortal.com. مؤرشف من الأصل في 9 أكتوبر 2008.
  227. ^ "Sony OLED 3D TV eyes-on". Engadget.com . 7 يناير 2010. مؤرشف من الأصل في 10 يناير 2010. تم الاسترجاع 11 يناير 2010 .
  228. ^ سنيدر، مايك (28 يناير 2011). "سوني تكشف النقاب عن جهاز الألعاب المحمول الجديد NGP". يو إس إيه توداي . تم الاسترجاع في 27 يناير 2011 .
  229. ^ "شاشة Sony Professional Reference Monitor". Sony. مؤرشف من الأصل في 8 مارس 2012. تم الاسترجاع في 17 فبراير 2011 .
  230. ^ "سوني وباناسونيك تتعاونان في مجال شاشات التلفاز المتقدمة". 25 يونيو 2012.
  231. ^ "أجهزة التلفزيون | أجهزة التلفزيون الذكية، وأجهزة تلفزيون 4K وأجهزة تلفزيون LED ذات الشاشة المسطحة | Sony US". Sony.com .
  232. ^ "سوني في معرض CES 2017: كل ما تحتاج إلى معرفته". Engadget.com . 19 يوليو 2019.
  233. ^ "شاهد حدث Sony في معرض CES 2018 هنا في الساعة 8 مساءً بتوقيت شرق الولايات المتحدة". Engadget.com . 19 يوليو 2019.
  234. ^ "بث مباشر من مؤتمر سوني الصحفي في معرض CES 2019!". Engadget.com . 9 أغسطس 2019.
  235. ^ باريت، برايان (4 ديسمبر 2009). "تلاشي كوداك البطيء: مخترع OLED يبيع أعمال OLED". Gizmodo.com . تم الاسترجاع في 5 أكتوبر 2019 .
  236. ^ Byrne, Seamus. "LG says White OLED puts it a decade advance of the competitions". Cnet.com . تم الاسترجاع في 6 أكتوبر 2019 .
  237. ^ LG 15EL9500 OLED Television Archived 2012-04-14 at the Wayback Machine . Lg.com. Retrieved 2011-10-04.
  238. ^ أعلنت شركة إل جي عن تلفاز OLED ثلاثي الأبعاد مقاس 31 بوصة محفوظ في 2016-03-04 على موقع Wayback Machine . Electricpig.co.uk (2010-09-03). تم استرجاعه في 2011-10-04.
  239. ^ شاشة تلفاز OLED HDTV الأكبر في العالم مقاس 55 بوصة من إنتاج شركة LG أصبحت رسميًا، وسوف تُعرض في معرض CES 2012. أرشيف 2011-12-26 على موقع Wayback Machine . Engadget (2011-12-25). تم الاسترجاع 2012-11-12.
  240. ^ OLED TV. LG (2010-09-03). تم استرجاعه في 2012-12-21.
  241. ^ "Yahoo Finance - Business Finance, Stock Market, Quotes, News". Finance.yahoo.com . مؤرشف من الأصل في 31 يناير 2015.
  242. ^ K, Balakumar (29 أغسطس 2022). "LG تعرض أكبر تلفاز OLED في العالم - إنه مذهل مقاس 97 بوصة". TechRadar . تم الاسترجاع في 26 أغسطس 2024 .
  243. ^ بينو، نيك (5 سبتمبر 2022). "إل جي تصنع أكبر تلفاز OLED في العالم — وسيطرح للبيع قريبًا". دليل توم . تم الاسترجاع في 26 أغسطس 2024 .
  244. ^ ميتسوبيشي إلكتريك تنشر أخبارًا عن تركيب كرة أرضية OLED بارتفاع 6 أمتار في متحف العلوم أرشيف 2012-07-23 على موقع واي باك مشين . Mitsubishielectric.com (2011-06-01). تم الاسترجاع 2012-11-12.
  245. ^ Coxworth, Ben (2011-03-31). علامات أسماء الفيديو تحول رجال المبيعات إلى إعلانات تلفزيونية متحركة. أرشيف 2011-12-22 على موقع Wayback Machine . Gizmag.com. تم الاسترجاع 2012-11-12.
  246. ^ ثلاث دقائق من الفيديو يجب على كل مذيع ومعلن مشاهدتها.avi – فيديوهات CBS: موضوع Firstpost – الصفحة 1 محفوظ في 2012-07-23 على موقع Wayback Machine . Firstpost.com (2012-08-10). تم استرجاعه في 2012-11-12.
  247. ^ "Dell تكشف عن شاشة OLED UltraSharp مذهلة بدقة 4K وتعلن الحرب على الحواف". PCWorld . تم الاسترجاع في 20 يونيو 2017 .
  248. ^ "شاشة OLED: حالة السوق والتحديثات". Oled-info.com . تم الاسترجاع في 20 يونيو 2017 .
  249. ^ "أبل تكشف عن جهاز MacBook Pro أنحف مع شاشة OLED 'Touch Bar'". Engadget . تم الاسترجاع في 22 سبتمبر 2017 .
  250. ^ "OLED vs LCD: How the iPhone X's display changes every thing". Macworld . تم الاسترجاع في 22 سبتمبر 2017 .
  251. ^ مات بولتون (8 مايو 2024). "شرح شاشة Tandem OLED الجديدة لجهاز iPad Pro 2024: لماذا هي مهمة، ولماذا استغرق الأمر وقتًا طويلاً للوصول". TechRadar . تم الاسترجاع في 7 يونيو 2024 .
  252. ^ "نموذج OLED لجهاز Nintendo Switch - Nintendo - الموقع الرسمي". Nintendo.com . تم الاسترجاع في 6 يوليو 2021 .
  253. ^ شركة يابانية تضاعف عمر لوحة الصمام الثنائي Archived 2014-10-29 at the Wayback Machine , Global Post, 13 October 2014
  254. ^ من الجزيئات إلى الثنائيات العضوية الباعثة للضوء المؤرشفة في 15 أبريل 2015 على موقع واي باك مشين ، معهد ماكس بلانك لأبحاث البوليمر، 7 أبريل 2015.
  255. ^ Kordt, Pascal; et al. (2015). "نمذجة الثنائيات الباعثة للضوء العضوية: من الخصائص الجزيئية إلى خصائص الجهاز". Advanced Functional Materials . 25 (13): 1955–1971. doi :10.1002/adfm.201403004. hdl : 21.11116/0000-0001-6CD1-A . S2CID  18575622.
  256. ^ "سامسونج تعمل على كاميرا أمامية مدمجة في الشاشة". GSMArena.com . تم الاسترجاع في 16 أغسطس 2019 .
  257. ^ "08-05: يُزعم أن هواتف آيفون 2021 من آبل ستأتي مع Face ID ومستشعرات بصمة الإصبع على الشاشة؛ يُزعم أن هواوي مشغولة باختبار هاتفها الذكي المزود بنظام التشغيل HongMeng الذي طورته بنفسها؛ إلخ". Instantflashnews.com . 5 أغسطس 2019 . تم الاسترجاع في 16 أغسطس 2019 .
  258. ^ "شعر بشري مُهمل يُعاد استخدامه لصنع شاشات OLED جديدة". أطلس جديد . 5 يونيو 2020.

قراءة إضافية

  • T. Tsujimura، أساسيات وتطبيقات شاشات OLED ، سلسلة Wiley-SID في تكنولوجيا العرض، نيويورك (2017). ISBN 978-1-119-18731-8 .
  • P. Chamorro-Posada، J. Martín-Gil، P. Martín-Ramos، LM Navas-Gracia، Fundamentos de la Tecnología OLED ( أساسيات تقنية OLED ). جامعة بلد الوليد، أسبانيا (2008). ردمك 978-84-936644-0-4 . متاح على الإنترنت، بإذن من المؤلفين، على صفحة الويب: Fundamentos de la Tecnología OLED
  • Kordt, Pascal; et al. (2015). "نمذجة الثنائيات الباعثة للضوء العضوية: من الخصائص الجزيئية إلى خصائص الجهاز". المواد الوظيفية المتقدمة . 25 (13): 1955–1971. doi :10.1002/adfm.201403004. hdl : 21.11116/0000-0001-6CD1-A . S2CID  18575622.
  • شينار، جوزيف (محرر)، الأجهزة العضوية الباعثة للضوء: دراسة استقصائية . نيويورك: سبرينغر فيرلاغ (2004). ISBN 0-387-95343-4 .
  • هاري سينغ نالوا (المحرر)، دليل التوهج ومواد العرض والأجهزة ، المجلد 1-3. الناشرون العلميون الأمريكيون، لوس أنجلوس (2003). ISBN 1-58883-010-1 . المجلد 1: الثنائيات العضوية الباعثة للضوء
  • هاري سينغ نالوا (المحرر)، دليل الإلكترونيات العضوية والفوتونيات ، المجلد 1-3. الناشرون العلميون الأمريكيون، لوس أنجلوس (2008). ISBN 1-58883-095-0 .
  • مولين، كلاوس (المحرر)، الأجهزة العضوية الباعثة للضوء: التركيب والخصائص والتطبيقات . وايلي-في سي إتش (2006). رقم ISBN 3-527-31218-8
  • يرسين، هارتموت (المحرر)، شاشات OLED عالية الكفاءة مع مواد فسفورية . Wiley-VCH (2007). ISBN 3-527-40594-1
  • خو، مو-جيونج، جاويد، ت، مارك، ر، ماير، إي، وديفيد، سي. (2008) "التقرير النهائي: إضاءة الحالة الصلبة OLED - مشروع أبحاث كوداك الأوروبية" مشروع MOTI (إدارة التكنولوجيا والابتكار)، كلية جادج للأعمال بجامعة كامبريدج وأبحاث كوداك الأوروبية، التقرير النهائي المقدم في 4 مارس 2008 في أبحاث كوداك الأوروبية في منتزه كامبريدج للعلوم، كامبريدج، المملكة المتحدة، الصفحات 1-12.
  • العرض، نيو فيجن (12 فبراير 2018). "بين المنافسة الشرسة، أيهما أفضل OLED، LCD أو PMOLED". Medium .
تحتوي ويكيميديا ​​كومنز على وسائط متعلقة بـ OLED .
  • OLED وLCD وTFT - البناء والفرق والمزايا والعيوب Archived 25 May 2021 at the Wayback Machine 08. Juli 2020
  • بنية ومبدأ عمل شاشات OLED والشاشات الكهروضوئية
  • مقدمة من معهد ماساتشوستس للتكنولوجيا لتقنية OLED (فيديو)
  • قائمة تاريخية لمنتجات OLED من عام 1996 حتى الوقت الحاضر
تم الاسترجاع من "https://en.wikipedia.org/w/index.php?title=OLED&oldid=1254338386"
Original text
Rate this translation
Your feedback will be used to help improve Google Translate
