أنواع المكثفات

يخزن المكثف التقليدي الطاقة الكهربائية على شكل كهرباء ساكنة عن طريق فصل الشحنات في مجال كهربائي بين لوحين كهربائيين . عادةً ما تكون حاملات الشحنة هي الإلكترونات . وتعتمد كمية الشحنة المخزنة لكل وحدة جهد بشكل أساسي على حجم اللوحين، وخصائص مادة اللوح، وخصائص المادة العازلة الموضوعة بينهما، ومسافة الفصل (أي سمك العازل). ويُحدَّد فرق الجهد بين اللوحين بخصائص المادة العازلة ومسافة الفصل.

تُصنع جميع المكثفات الصناعية التقليدية تقريبًا، باستثناء بعض الأنواع الخاصة مثل "مكثفات التغذية المباشرة"، على شكل "مكثفات لوحية" حتى لو كانت أقطابها والعازل بينها ملفوفة أو مدحرجة. سعة المكثف اللوحي C هي

${\displaystyle C={\frac {\varepsilon A}{d}}}$.

تزداد السعة الكهربائية مع مساحة الألواح A ومع سماحية المادة العازلة ε ، وتقل مع المسافة الفاصلة بين الألواح d . ولذلك، تكون السعة الكهربائية أكبر ما يمكن في الأجهزة المصنوعة من مواد ذات سماحية عالية، ومساحة ألواح كبيرة، ومسافة صغيرة بين الألواح.

يستخدم نوع آخر  ، وهو المكثف الكهروكيميائي  ، مبدأين مختلفين لتخزين الطاقة الكهربائية. وعلى عكس المكثفات الخزفية والفيلمية والإلكتروليتية ، فإن المكثفات الفائقة (المعروفة أيضًا باسم مكثفات الطبقة المزدوجة الكهربائية أو المكثفات الفائقة) لا تحتوي على عازل تقليدي. وتُحدد قيمة سعة المكثف الكهروكيميائي من خلال مبدأين لتخزين الطاقة بكفاءة عالية، وهما:

• يتم تحقيق التخزين الكهروستاتيكي داخل طبقات هيلمهولتز المزدوجة على واجهة الطور بين سطح الأقطاب الكهربائية والإلكتروليت (سعة الطبقة المزدوجة) ؛ و
• يتم تحقيق التخزين الكهروكيميائي عن طريق نقل الشحنة الإلكترونية الفارادية بواسطة أيونات ممتصة بشكل خاص مع تفاعلات الأكسدة والاختزال (السعة الزائفة) . على عكس البطاريات، في هذه التفاعلات، تلتصق الأيونات ببساطة بالبنية الذرية للإلكترود دون تكوين أو كسر روابط كيميائية، ولا تحدث أي تعديلات كيميائية أو تحدث تعديلات ضئيلة للغاية أثناء الشحن/التفريغ.

تختلف نسبة التخزين الناتجة عن كل مبدأ اختلافًا كبيرًا، اعتمادًا على تصميم القطب الكهربائي وتركيب الإلكتروليت. يمكن أن تزيد السعة الزائفة قيمة السعة بمقدار يصل إلى عشرة أضعاف قيمة السعة الناتجة عن الطبقة المزدوجة وحدها. ^{[ 1 ]}

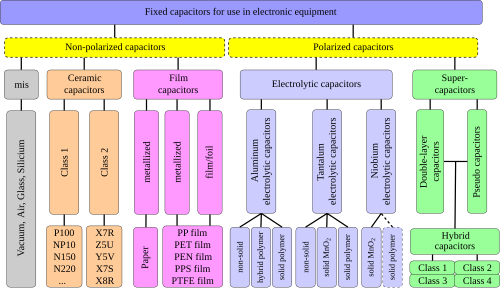

تنقسم المكثفات إلى مجموعتين ميكانيكيتين: مكثفات ذات سعة ثابتة، ومكثفات متغيرة. تُصنع المكثفات المتغيرة على شكل مُقاوِمات ضبط ، إما تُضبط فقط أثناء معايرة الدائرة، أو كجهاز قابل للضبط أثناء تشغيل الجهاز الإلكتروني.

تُعدّ المكثفات الثابتة المجموعة الأكثر شيوعًا. ويُطلق على العديد منها أسماءٌ بناءً على نوع العازل. إلا أنه لا يُمكن استخدام هذه الخصائص في التصنيف المنهجي، لأن أحد أقدمها، وهو المكثف الإلكتروليتي، يُسمى بدلاً من ذلك بناءً على تركيب الكاثود. لذا، فإن الأسماء الأكثر استخدامًا هي أسماء تاريخية بحتة.

أكثر أنواع المكثفات شيوعاً هي:

• تحتوي المكثفات الخزفية على عازل خزفي .
• تُسمى المكثفات الفيلمية والورقية نسبةً إلى موادها العازلة.
• تُسمى المكثفات الإلكتروليتية المصنوعة من الألومنيوم والتنتالوم والنيوبيوم نسبة إلى المادة المستخدمة كقطب موجب وبنية القطب السالب ( الإلكتروليت ).
• المكثفات البوليمرية هي مكثفات إلكتروليتية مصنوعة من الألومنيوم أو التنتالوم أو النيوبيوم، وتستخدم البوليمر الموصل كإلكتروليت.
• المكثف الفائق هو الاسم العائلي لما يلي:
  • سُميت المكثفات ذات الطبقة المزدوجة بهذا الاسم نسبةً إلى الظاهرة الفيزيائية المعروفة باسم طبقة هيلمهولتز المزدوجة.
  • سُميت المكثفات الزائفة بهذا الاسم لقدرتها على تخزين الطاقة الكهربائية كيميائياً كهربائياً مع نقل الشحنة الفارادية العكسية .
  • تجمع المكثفات الهجينة بين المكثفات ذات الطبقة المزدوجة والمكثفات الزائفة لزيادة كثافة الطاقة.
• تُسمى مكثفات الميكا الفضية والزجاج والسيليكون والفجوة الهوائية والفراغ نسبةً إلى مادة العزل الكهربائي الخاصة بها.

إضافةً إلى أنواع المكثفات المذكورة أعلاه، والتي استمدت أسماءها من تطورها التاريخي، توجد العديد من المكثفات الفردية التي سُميت بناءً على استخدامها. وتشمل هذه الأنواع ما يلي:

• مكثفات الطاقة ، مكثفات المحركات ، مكثفات وصلة التيار المستمر ، مكثفات الكبح ، مكثفات التقاطع الصوتي ، مكثفات كوابح الإضاءة ، مكثفات التخميد ، مكثفات الاقتران ، مكثفات الفصل أو التجاوز .

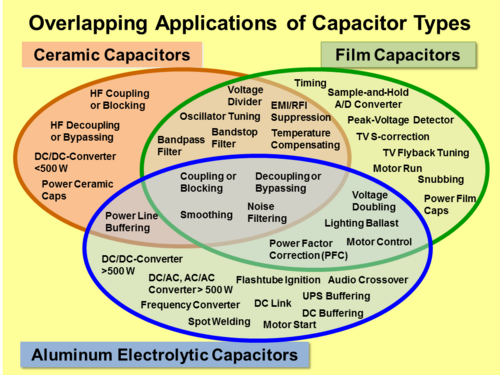

في كثير من الأحيان، يتم استخدام أكثر من عائلة واحدة من المكثفات لهذه التطبيقات، على سبيل المثال، يمكن استخدام المكثفات الخزفية أو المكثفات الفيلمية لكبح التداخل .

تتم مناقشة أنواع أخرى من المكثفات في قسم #المكثفات الخاصة .

أكثر المواد العازلة شيوعاً هي:

• السيراميك
• الأغشية البلاستيكية
• طبقة أكسيد على المعدن ( الألومنيوم ، التنتالوم ، النيوبيوم )
• مواد طبيعية مثل الميكا والزجاج والورق والهواء وغاز _سادس فلوريد الكبريت والفراغ​

جميعها تخزن شحنتها الكهربائية بشكل ثابت داخل مجال كهربائي بين قطبين كهربائيين (متوازيين).

تحت هذه المكثفات التقليدية، تم تطوير عائلة من المكثفات الكهروكيميائية تسمى المكثفات الفائقة . لا تحتوي المكثفات الفائقة على عازل تقليدي. فهي تخزن شحنتها الكهربائية بشكل ثابت في طبقات هيلمهولتز المزدوجة وبشكل فاراداي على سطح الأقطاب الكهربائية.

• مع سعة الطبقة المزدوجة الثابتة في مكثف ذي طبقة مزدوجة و
• مع السعة الزائفة (نقل الشحنة الفارادية) في مكثف زائف
• أو باستخدام كلا مبدأي التخزين معًا في مكثفات هجينة .

يتم عرض أهم معايير المواد للعوازل المختلفة المستخدمة وسمك طبقة هيلمهولتز التقريبي في الجدول أدناه.

يمكن تعديل مساحة لوحة المكثف لتناسب قيمة السعة المطلوبة. وتُعدّ السماحية الكهربائية وسُمك العازل من العوامل الحاسمة في تحديد خصائص المكثفات. كما تُعدّ سهولة التصنيع عاملاً بالغ الأهمية. إذ يُمكن لفّ أو تكديس الصفائح الرقيقة والمرنة ميكانيكيًا بسهولة، مما يُتيح تصميمات كبيرة ذات قيم سعة عالية. ومع ذلك، تُوفّر طبقات السيراميك المُلبّدة المُغطاة بأقطاب كهربائية معدنية، ذات السماكة المعدنية الرقيقة جدًا، أفضل الظروف لتصغير الدوائر باستخدام تقنية التثبيت السطحي (SMD) .

توضح الأرقام الواردة في الجدول أعلاه بعض الحقائق البسيطة:

• تتميز المكثفات الفائقة بأعلى كثافة سعة بسبب مبادئ تخزين الشحنة الخاصة بها.
• تتميز المكثفات الإلكتروليتية بكثافة سعة أقل من المكثفات الفائقة، ولكنها تتمتع بأعلى كثافة سعة بين المكثفات التقليدية بسبب العازل الرقيق.
• تتمتع المكثفات الخزفية من الفئة 2 بقيم سعة أعلى في حالة معينة مقارنة بالمكثفات من الفئة 1 بسبب سماحيتها الأعلى.
• تتميز المكثفات الفيلمية بموادها المختلفة من الأغشية البلاستيكية، ولها نطاق صغير في الأبعاد لقيمة معينة للسعة/الجهد للمكثف الفيلمي لأن الحد الأدنى لسمك الغشاء العازل يختلف بين مواد الأغشية المختلفة.

تتراوح السعة من البيكوفاراد إلى أكثر من مئات الفاراد. ويمكن أن تصل قيم الجهد إلى 100 كيلوفولت. وبشكل عام، ترتبط السعة والجهد بالحجم المادي والتكلفة.

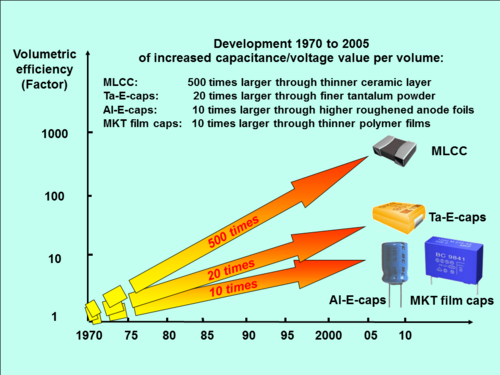

كما هو الحال في مجالات الإلكترونيات الأخرى، تقيس الكفاءة الحجمية أداء الوظيفة الإلكترونية لكل وحدة حجم. بالنسبة للمكثفات، تُقاس الكفاءة الحجمية باستخدام "حاصل ضرب السعة (C) في أقصى جهد مُقنن (V)، ثم قسمة الناتج على الحجم. وقد شهدت الكفاءات الحجمية تحسناً ملحوظاً بين عامي 1970 و2005.

• تصغير المكثفات
•
  مكثف ورقي مكدس من عام 1923 لفصل الضوضاء (حجبها) في خطوط التلغراف
•

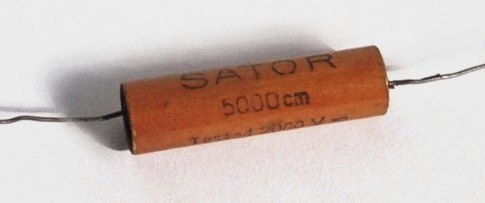

  مكثف ورقي معدني ملفوف من أوائل الثلاثينيات في علبة من الورق المقوى، قيمة السعة محددة بـ "سم" في نظام cgs ؛ 5000  سم يتوافق مع 0.0056  ميكروفاراد.
•
  مكثف إلكتروليتي من الألومنيوم الرطب مطوي، نظام بيل 1929، منظر للمصعد المطوي، والذي تم تركيبه في غلاف مربع (غير موضح) مملوء بالإلكتروليت السائل
•

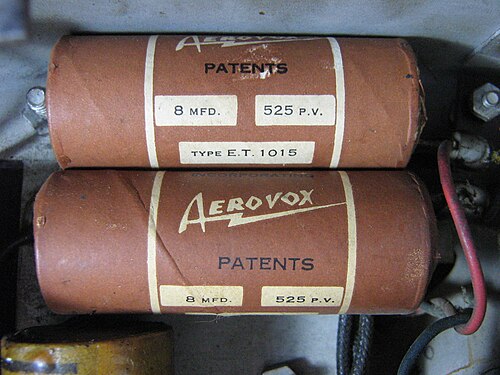

   مكثفان إلكتروليتيان من الألومنيوم الرطب ملفوفان بجهد 525 فولت وسعة 8 ميكروفاراد،  داخل غلاف ورقي محكم الإغلاق بالقطران، مأخوذان من جهاز راديو يعود إلى ثلاثينيات القرن العشرين.

يمكن لهذه المكثفات الفردية أن تؤدي وظيفتها بشكل مستقل عن انتمائها إلى نوع المكثف الموضح أعلاه، بحيث يوجد نطاق متداخل من التطبيقات بين أنواع المكثفات المختلفة.

المكثف الخزفي هو مكثف ثابت غير مستقطب، مصنوع من طبقتين أو أكثر متناوبتين من السيراميك والمعدن، حيث يعمل السيراميك كعازل، بينما يعمل المعدن كأقطاب كهربائية. يتكون السيراميك من مزيج من حبيبات مطحونة بدقة من مواد باراكهروبرية أو فيروهروبرية ، مُعدّلة بأكاسيد مختلطة ضرورية لتحقيق الخصائص المطلوبة للمكثف. يُقسم السلوك الكهربائي للسيراميك إلى فئتين من حيث الاستقرار:

1. مكثفات سيراميكية من الفئة الأولى تتميز بثبات عالٍ وفقد منخفض، مما يعوض تأثير درجة الحرارة في تطبيقات الدوائر الرنانة. ومن الاختصارات الشائعة لرموز EIA / IEC : C0G /NP0، P2G/N150، R2G/N220، U2J/N750، وغيرها.
2. مكثفات سيراميكية من الفئة 2 ذات كفاءة حجمية عالية لتطبيقات التخزين المؤقت والتجاوز والاقتران. الاختصارات الشائعة لرموز EIA/IEC هي: X7R/2XI، Z5U/E26، Y5V/2F4، X7S/2C1، إلخ.

تُتيح مرونة المواد الخام الخزفية استخداماتٍ ممتازة في العديد من التطبيقات الخاصة، كما تُتيح إنتاج مكثفات خزفية متنوعة الأشكال والأحجام. فعلى سبيل المثال، أصغر مكثف منفصل هو مكثف رقاقة "01005" بأبعاد 0.4  مم × 0.2  مم فقط.

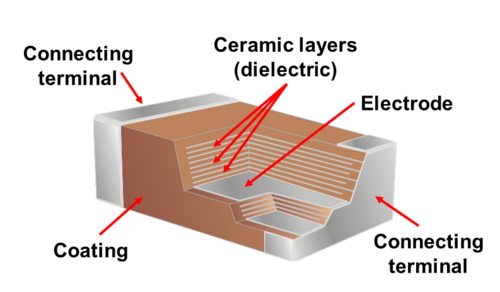

يؤدي تصميم المكثفات الخزفية متعددة الطبقات، والتي تتكون في الغالب من طبقات متناوبة، إلى توصيل مكثفات منفردة على التوازي. يزيد هذا التصميم من السعة ويقلل من الفقد والحث الطفيلي . تُعد المكثفات الخزفية مناسبة تمامًا للأحمال النبضية عالية التردد والتيار العالي.

نظراً لإمكانية التحكم بسهولة في سمك طبقة العزل الخزفية وإنتاجها بواسطة جهد التطبيق المطلوب، فإن المكثفات الخزفية متوفرة بجهود مصنفة تصل إلى  نطاق 30 كيلو فولت.

تُستخدم بعض المكثفات الخزفية ذات الأشكال والأنماط الخاصة كمكثفات لتطبيقات محددة، بما في ذلك مكثفات كبح التداخل الكهرومغناطيسي/التداخل الراديوي للتوصيل بشبكة الكهرباء الرئيسية، والمعروفة أيضًا باسم مكثفات الأمان، ^{[ 8 ]} ومكثفات X2Y والمكثفات ثلاثية الأطراف لتطبيقات التجاوز والفصل، ^{[ 9 ] [ 10 ]} ومكثفات التغذية لكبح الضوضاء بواسطة مرشحات الترددات المنخفضة ^{، [ 11 ]} ومكثفات الطاقة الخزفية لأجهزة الإرسال وتطبيقات الترددات العالية. ^{[ 12 ] [ 13 ]}

• أنماط متنوعة من المكثفات الخزفية
•
  مكثفات سيراميكية متعددة الطبقات (رقائق MLCC) للتركيب السطحي (SMD)
•
  مكثفات فصل سيراميكية X2Y
•
  مكثفات سيراميكية لكبح التداخل الكهرومغناطيسي للتوصيل بمصدر الطاقة الرئيسي (مكثف أمان)
•
  مكثف طاقة سيراميكي عالي الجهد

المكثفات الفيلمية ، أو مكثفات الفيلم البلاستيكي، هي مكثفات غير مستقطبة، تتكون من طبقة عازلة من فيلم بلاستيكي. تُسحب هذه الأفلام العازلة إلى طبقة رقيقة، وتُزود بأقطاب معدنية، ثم تُلف على شكل أسطوانة. قد تكون أقطاب المكثفات الفيلمية من الألومنيوم أو الزنك المطلي، وتُطبق على أحد جانبي الفيلم البلاستيكي أو كليهما، مما ينتج عنه مكثفات فيلمية معدنية، أو رقاقة معدنية منفصلة تغطي الفيلم، وتُسمى مكثفات الفيلم/الرقاقة.

تتميز المكثفات ذات الأغشية المعدنية بخاصية الإصلاح الذاتي، حيث لا يؤدي انهيار العازل أو حدوث قصر بين الأقطاب الكهربائية إلى تلفها. كما يتيح تصميمها المعدني إنتاج مكثفات ملفوفة بسعات أكبر (تصل إلى 100  ميكروفاراد وأكثر) في علب أصغر حجماً مقارنةً بالمكثفات ذات الأغشية/الرقائق المعدنية.

تستخدم المكثفات الفيلمية/الرقائقية أو مكثفات الرقائق المعدنية طبقتين من البلاستيك كعازل. تُغطى كل طبقة برقاقة معدنية رقيقة، غالباً من الألومنيوم، لتشكيل الأقطاب الكهربائية. وتكمن ميزة هذا التصميم في سهولة توصيل أقطاب الرقائق المعدنية، بالإضافة إلى قوة نبضات التيار الممتازة.

تتمثل إحدى المزايا الرئيسية للبنية الداخلية لكل مكثف غشائي في التلامس المباشر مع الأقطاب الكهربائية على طرفي الملف. يحافظ هذا التلامس على تقصير مسارات التيار. يعمل هذا التصميم كعدد كبير من المكثفات الفردية الموصولة على التوازي، مما يقلل من الفقد الأومي الداخلي ( المقاومة التسلسلية المكافئة أو ESR) والحث التسلسلي المكافئ (ESL). ينتج عن الهندسة المتأصلة في بنية المكثف الغشائي فقد أومي منخفض وحث طفيلي منخفض، مما يجعله مناسبًا للتطبيقات ذات تيارات الاندفاع العالية ( المخمدات ) ولتطبيقات الطاقة المترددة أو للتطبيقات ذات الترددات العالية.

تُستخدم أغشية بلاستيكية مختلفة كعازل في مكثفات الأغشية، وهي: البولي بروبيلين (PP)، والبوليستر (PET)، وكبريتيد البولي فينيلين (PPS)، ونافثالات البولي إيثيلين (PEN)، والبولي تترافلوروإيثيلين (PTFE). يستحوذ البولي بروبيلين على حصة سوقية تبلغ حوالي 50%، بينما يُمثل البوليستر حوالي 40%، وهما أكثر مواد الأغشية استخدامًا. أما النسبة المتبقية البالغة 10% فتُستخدم فيها مواد أخرى، بما في ذلك PPS والورق، بنسبة 3% تقريبًا لكل منهما. ^{[ 14 ] [ 15 ]}

تُستخدم بعض المكثفات الفيلمية ذات الأشكال والأنماط الخاصة كمكثفات لتطبيقات محددة، بما في ذلك مكثفات كبح التداخل الكهرومغناطيسي/التداخل الراديوي للتوصيل بشبكة التغذية الرئيسية، والمعروفة أيضًا باسم مكثفات الأمان، ^{[ 16 ]} ومكثفات التخميد لتيارات الاندفاع العالية جدًا، ^{[ 17 ]} ومكثفات تشغيل المحركات ومكثفات التيار المتردد لتطبيقات تشغيل المحركات. ^{[ 18 ]}

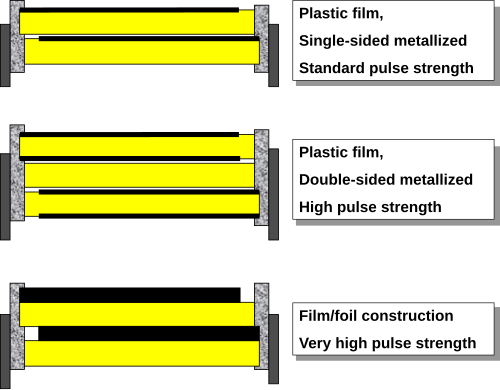

• يُعدّ حمل تيار النبض العالي أهم ميزة للمكثفات الفيلمية، لذا فإن العديد من الأنواع المتوفرة تحتوي على نهايات خاصة للتيارات العالية.
•
  نمط شعاعي (أحادي الطرف) للتثبيت باللحام عبر الثقوب على لوحات الدوائر المطبوعة
•

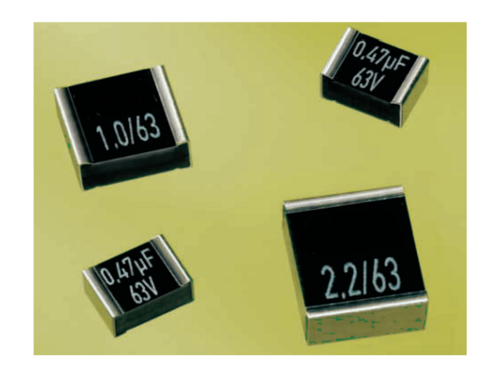

  نمط SMD للتركيب السطحي على لوحة الدوائر المطبوعة، مع موصلات معدنية على حافتين متقابلتين
•

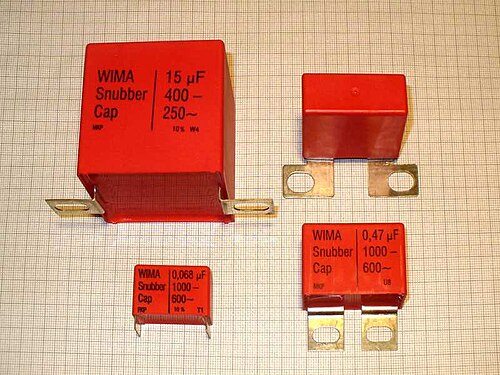

  تصميم شعاعي مزود بأطراف لحام شديدة التحمل لتطبيقات التخميد وأحمال النبضات العالية.
•

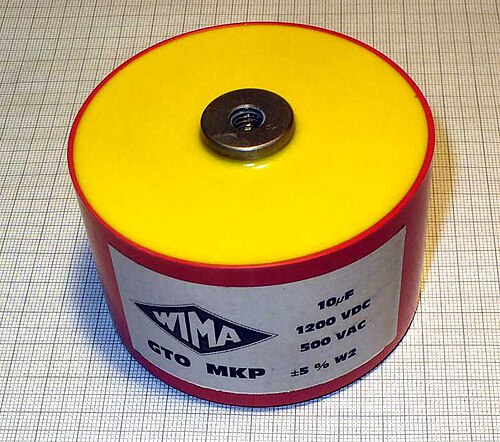

  مكثف تخميد شديد التحمل مزود بأطراف لولبية

يُعد مكثف الفيلم عالي القدرة نوعًا مشابهًا . تتشابه المواد وتقنيات التصنيع المستخدمة في مكثفات الفيلم عالية القدرة الكبيرة في الغالب مع تلك المستخدمة في مكثفات الفيلم العادية. مع ذلك، غالبًا ما تُصنّف المكثفات ذات القدرات العالية إلى العالية جدًا، والمخصصة لتطبيقات أنظمة الطاقة والتركيبات الكهربائية، بشكل منفصل لأسباب تاريخية. يركز توحيد معايير مكثفات الفيلم العادية على المعايير الكهربائية والميكانيكية، بينما يركز توحيد معايير مكثفات القدرة، على النقيض من ذلك، على سلامة الأفراد والمعدات، وفقًا لما تنص عليه الهيئة التنظيمية المحلية.

مع اكتساب الأجهزة الإلكترونية الحديثة القدرة على التعامل مع مستويات طاقة كانت حكرًا على مكونات "الطاقة الكهربائية"، تضاءل التمييز بين تصنيفات الطاقة "الإلكترونية" و"الكهربائية". تاريخيًا، كان الحد الفاصل بين هاتين الفئتين عند قدرة تفاعلية تبلغ حوالي 200 فولت أمبير.

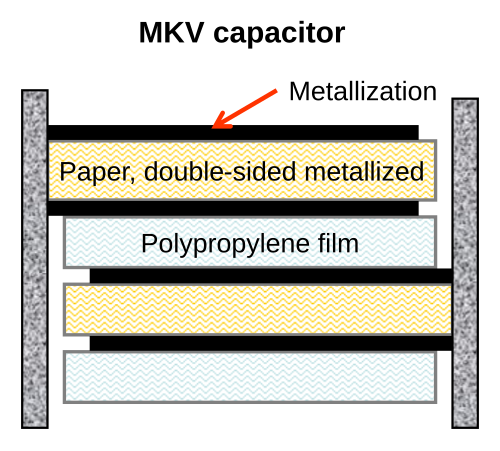

تستخدم مكثفات الطاقة الفيلمية في الغالب غشاء البولي بروبيلين كعازل. تشمل الأنواع الأخرى مكثفات الورق المعدني (مكثفات MP) ومكثفات الأفلام العازلة المختلطة مع عازل البولي بروبيلين. تُستخدم مكثفات MP في التطبيقات منخفضة التكلفة وكأقطاب حاملة خالية من المجال (مكثفات رقائق معدنية رطبة) لأحمال التيار المتردد العالية أو أحمال النبضات عالية التيار. يمكن ملء اللفات بزيت عازل أو براتنج إيبوكسي لتقليل فقاعات الهواء، وبالتالي منع حدوث دوائر قصر.

تُستخدم هذه المكثفات كمحولات لتغيير الجهد أو التيار أو التردد، ولتخزين الطاقة الكهربائية أو توصيلها بشكل مفاجئ، أو لتحسين معامل القدرة. ويتراوح نطاق الجهد المقنن لهذه المكثفات من حوالي 120  فولت  تيار متردد (في كوابح الإضاءة السعوية) إلى 100  كيلو فولت. ^{[ 19 ]}

• مكثفات أغشية الطاقة لتطبيقات في أنظمة الطاقة والتركيبات الكهربائية والمصانع
•

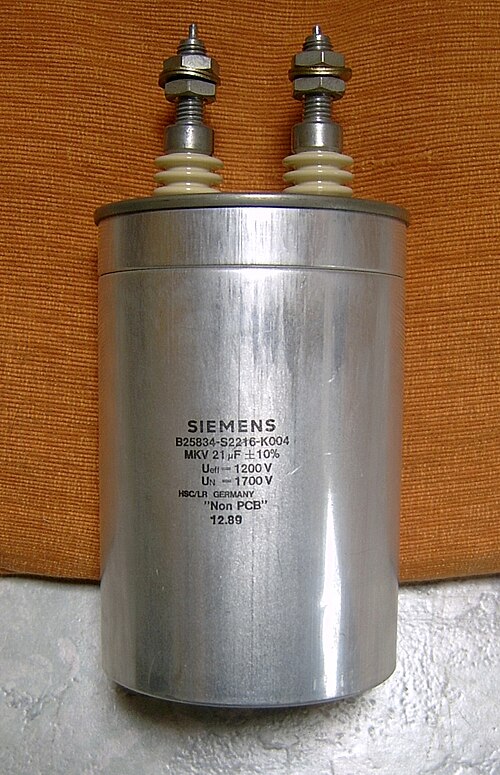

  مكثف غشائي للطاقة لتصحيح معامل القدرة للتيار المتردد (PFC)، معبأ في علبة معدنية أسطوانية
•

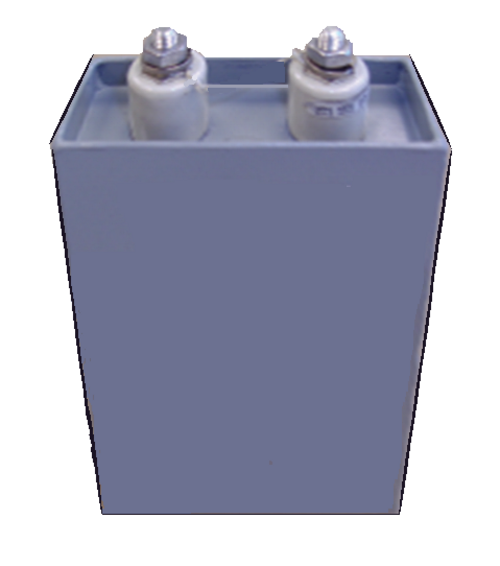

  مكثف فيلم الطاقة في غلاف مستطيل
•
  إحدى بنوك مكثفات الأغشية لتخزين الطاقة، لتوليد المجال المغناطيسي في مسرع حلقة الهادرونات والإلكترونات ( HERA )، الموجود في موقع DESY في هامبورغ ، ألمانيا.
•
  بنك مكثفات لمحطة فرعية بقدرة 75 ميجا فولت أمبير عند جهد 150  كيلو فولت

تتكون المكثفات الإلكتروليتية من مصعد معدني مغطى بطبقة مؤكسدة تعمل كعازل. أما المصعد الثاني فهو عبارة عن إلكتروليت سائل أو صلب. وتتميز هذه المكثفات باستقطابها. وتتوفر منها ثلاث فئات، مصنفة حسب نوع العازل المستخدم فيها.

• مكثفات إلكتروليتية من الألومنيوم مع أكسيد الألومنيوم كعازل
• مكثفات إلكتروليتية من التنتالوم مع خامس أكسيد التنتالوم كعازل
• مكثفات إلكتروليتية من النيوبيوم مع خامس أكسيد النيوبيوم كعازل.

يتم تخشين سطح المصعد بشكل كبير لزيادة مساحة السطح. هذا، بالإضافة إلى السماحية العالية نسبيًا لطبقة الأكسيد، يمنح هذه المكثفات سعة عالية جدًا لكل وحدة حجم مقارنةً بالمكثفات الفيلمية أو الخزفية.

تبلغ سماحية خامس أكسيد التنتالوم حوالي ثلاثة أضعاف سماحية أكسيد الألومنيوم، مما ينتج عنه مكونات أصغر حجمًا بشكل ملحوظ. مع ذلك، فإن السماحية تحدد الأبعاد فقط. أما المعايير الكهربائية، وخاصة الموصلية ، فتُحددها مادة الإلكتروليت وتركيبه. تُستخدم ثلاثة أنواع عامة من الإلكتروليتات:

• المواد غير الصلبة (الرطبة، السائلة) - موصليتها حوالي 10  مللي سيمنز/سم وهي الأقل تكلفة
• أكسيد المنغنيز الصلب - موصلية تبلغ حوالي 100  مللي سيمنز/سم - يوفر جودة عالية واستقرارًا
• البوليمر الموصل الصلب ( بوليبيرول أو PEDOT:PSS ) - موصلية تتراوح بين 100 و500  سيمنز/سم تقريبًا، ^{[ 20 ] [ 21 ]} يوفر قيم مقاومة مكافئة منخفضة تصل إلى أقل من 10  ملي أوم

يتم تحديد الخسائر الداخلية للمكثفات الإلكتروليتية، الشائعة الاستخدام في تطبيقات الفصل والتخزين المؤقت، حسب نوع الإلكتروليت.

تُعدّ المكثفات الإلكتروليتية ذات السعة العالية لكل وحدة حجم ذات قيمة كبيرة في الدوائر الكهربائية ذات التيار العالي والتردد المنخفض نسبيًا ، مثل مرشحات مصادر الطاقة لفصل مكونات التيار المتردد غير المرغوب فيها عن توصيلات التيار المستمر، أو كمكثفات اقتران في مضخمات الصوت لتمرير أو تجاوز الإشارات منخفضة التردد وتخزين كميات كبيرة من الطاقة. كما أن قيمة السعة العالية نسبيًا للمكثف الإلكتروليتي، بالإضافة إلى المقاومة المكافئة التسلسلية المنخفضة جدًا للإلكتروليت البوليمري في مكثفات البوليمر ، وخاصةً في مكثفات SMD، تجعلها منافسًا قويًا لمكثفات رقائق MLC في مصادر طاقة أجهزة الكمبيوتر الشخصية.

تحتوي المكثفات الإلكتروليتية ثنائية القطب المصنوعة من الألومنيوم (وتسمى أيضًا المكثفات غير المستقطبة) على رقائق ألومنيوم مؤكسدة، تعمل مثل مكثفين متصلين على التوالي بشكل متعاكس.

تشمل المكثفات الإلكتروليتية للتطبيقات الخاصة مكثفات بدء تشغيل المحركات، ^{[ 22 ]} ومكثفات المصابيح اليدوية ^{، [ 23 ]} ومكثفات الترددات الصوتية. ^{[ 24 ]}

• التمثيل التخطيطي
•

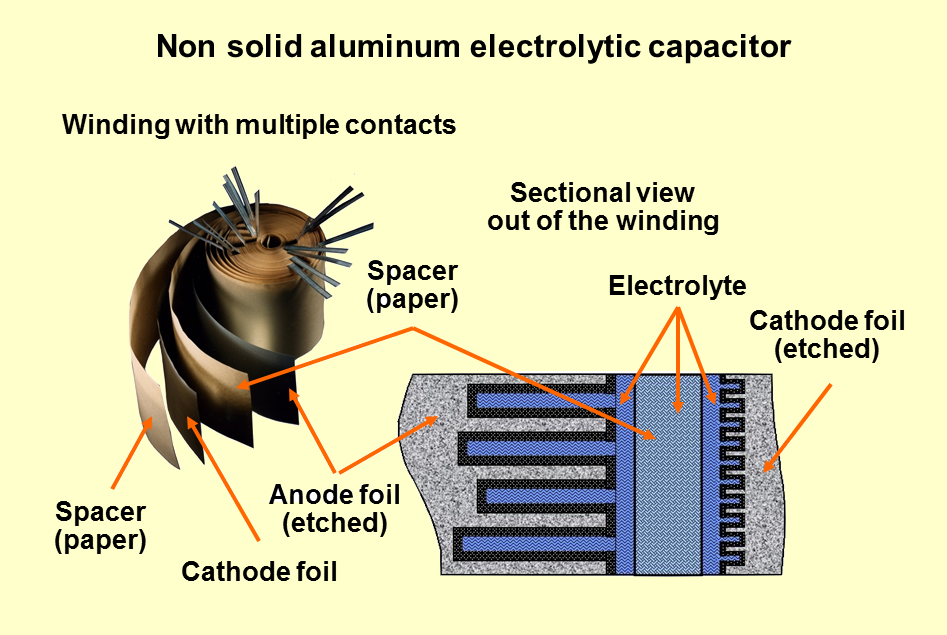

  تمثيل تخطيطي لبنية مكثف إلكتروليتي من الألومنيوم ملفوف مع إلكتروليت غير صلب (سائل)
•

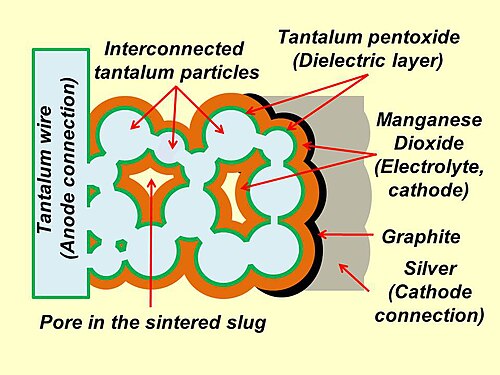

  تمثيل تخطيطي لبنية مكثف إلكتروليتي من التنتالوم المتلبد مع إلكتروليت صلب وطبقات تلامس الكاثود

• مكثفات إلكتروليتية من الألومنيوم والتنتالوم والنيوبيوم
•
  أنواع مكثفات الألومنيوم الإلكتروليتية المحورية والشعاعية (أحادية الطرف) وذات الرقاقة على شكل حرف V
•

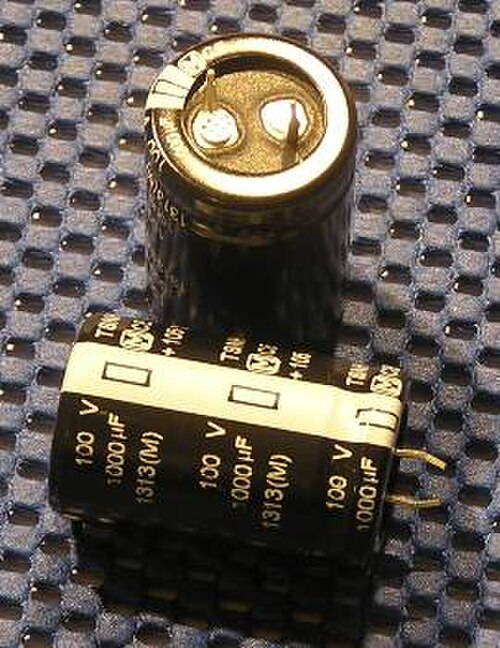

  مكثفات إلكتروليتية من الألومنيوم من نوع Snap-in لتطبيقات الطاقة
•

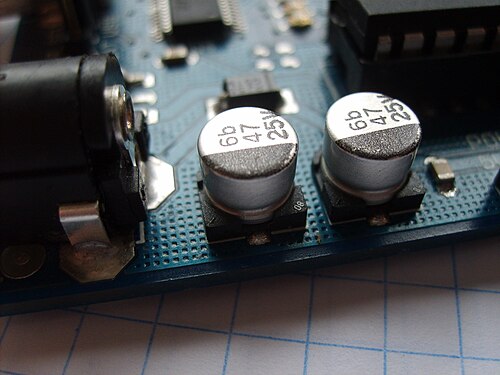

  نمط SMD للتركيب السطحي لمكثفات الألومنيوم الإلكتروليتية ذات الإلكتروليت البوليمري
•
  مكثفات رقائقية إلكتروليتية من التنتالوم للتركيب السطحي

المكثفات الفائقة (SC) [ ^{25 ] هي} فئة من المكثفات الكهروكيميائية . المكثف الفائق، الذي يُطلق عليه أحيانًا المكثف الفائق جدًا، هو مصطلح عام يشمل مكثفات الطبقة المزدوجة الكهربائية (EDLC) والمكثفات الزائفة والمكثفات الهجينة. وهي لا تحتوي على عازل صلب تقليدي . تُحدد قيمة سعة المكثف الكهروكيميائي بمبدأين للتخزين، يُسهم كلاهما في السعة الكلية للمكثف: ^{[ 26 ] [ 27 ] [ 28 ]}

• السعة الكهربائية للطبقة المزدوجة - يتم تخزين الطاقة عن طريق فصل الشحنة في طبقة هلمهولتز المزدوجة عند السطح الفاصل بين سطح موصل ومحلول إلكتروليتي. تبلغ مسافة فصل الشحنة في الطبقة المزدوجة بضعة أنغسترومات (0.3-0.8 نانومتر ). هذا التخزين ذو أصل كهروستاتيكي . ^{[ 1 ]}
• السعة الزائفة – يتم تخزين الطاقة عن طريق تفاعلات الأكسدة والاختزال، أو الامتصاص الكهربائي، أو التداخل على سطح القطب، أو عن طريق أيونات ممتصة بشكل خاص مما يؤدي إلى نقل شحنة فارادي قابل للانعكاس . السعة الزائفة ذات أصل فارادي. ^{[ 1 ]}

تختلف نسبة التخزين الناتجة عن كل مبدأ اختلافًا كبيرًا، اعتمادًا على تصميم القطب الكهربائي وتركيب الإلكتروليت. ويمكن أن تزيد السعة الزائفة قيمة السعة بمقدار يصل إلى عشرة أضعاف قيمة السعة الناتجة عن الطبقة المزدوجة وحدها. ^{[ 25 ]}

تنقسم المكثفات الفائقة إلى ثلاث عائلات، بناءً على تصميم الأقطاب الكهربائية:

• المكثفات ثنائية الطبقة - ذات أقطاب كربونية أو مشتقاتها ذات سعة طبقة مزدوجة ثابتة أعلى بكثير من السعة الزائفة الفارادية
• المكثفات الزائفة – ذات أقطاب كهربائية مصنوعة من أكاسيد المعادن أو البوليمرات الموصلة ذات سعة زائفة فاراداي عالية
• المكثفات الهجينة - مكثفات ذات أقطاب كهربائية خاصة وغير متماثلة تُظهر كلاً من سعة الطبقة المزدوجة الكبيرة والسعة الزائفة، مثل مكثفات أيونات الليثيوم.

تُسدّ المكثفات الفائقة الفجوة بين المكثفات التقليدية والبطاريات القابلة لإعادة الشحن . فهي تتميز بأعلى قيم السعة المتاحة لكل وحدة حجم، وأعلى كثافة طاقة بين جميع المكثفات. تدعم المكثفات الفائقة سعة تصل إلى 12000 فاراد /1.2 فولت، ^{[ 29 ]} بسعة تصل إلى 10000 ضعف سعة المكثفات الإلكتروليتية . ^{[ 25 ]} في حين أن كثافة الطاقة للمكثفات الفائقة الحالية تُعادل 10% تقريبًا من كثافة الطاقة للبطارية التقليدية، فإن كثافة قدرتها أعلى عمومًا من 10 إلى 100 ضعف. تُعرَّف كثافة القدرة بأنها حاصل ضرب كثافة الطاقة في سرعة توصيل الطاقة إلى الحمل . تُؤدي كثافة القدرة الأعلى إلى دورات شحن/تفريغ أقصر بكثير من قدرة البطارية، وتحمل أكبر لعدد أكبر من دورات الشحن/التفريغ. هذا يجعلها مناسبة تمامًا للتوصيل المتوازي مع البطاريات، وقد يُحسّن أداء البطارية من حيث كثافة القدرة.

في المكثفات الكهروكيميائية، يمثل الإلكتروليت الوصلة الموصلة بين القطبين، مما يميزها عن المكثفات الإلكتروليتية، حيث يشكل الإلكتروليت الكاثود فقط، وهو القطب الثاني.

المكثفات الفائقة مستقطبة، ويجب أن تعمل بقطبية صحيحة. يتم التحكم في القطبية من خلال التصميم باستخدام أقطاب كهربائية غير متماثلة، أو، بالنسبة للأقطاب الكهربائية المتماثلة، عن طريق جهد كهربائي يتم تطبيقه أثناء عملية التصنيع.

تدعم المكثفات الفائقة مجموعة واسعة من التطبيقات لتلبية متطلبات الطاقة، بما في ذلك:

• انخفاض تيار الإمداد لفترات طويلة لنسخ البيانات الاحتياطية في ذاكرة الوصول العشوائي الثابتة ( SRAM ) في المعدات الإلكترونية
• إلكترونيات الطاقة التي تتطلب تيارًا عاليًا وقصيرًا جدًا، كما هو الحال في نظام استعادة الطاقة الحركية (KERS) في سيارات الفورمولا 1
• استعادة طاقة الكبح للمركبات مثل الحافلات والقطارات

نادراً ما تكون المكثفات الفائقة قابلة للتبديل، لا سيما تلك ذات كثافة الطاقة العالية. يحدد معيار اللجنة الكهروتقنية الدولية 62391-1 الخاص بمكثفات الطبقة المزدوجة الكهربائية الثابتة المستخدمة في المعدات الإلكترونية أربع فئات تطبيقية:

• الفئة 1، النسخ الاحتياطي للذاكرة، تيار التفريغ بالمللي أمبير = 1 درجة مئوية (فهرنهايت)
• الفئة 2، تخزين الطاقة، تيار التفريغ بالمللي أمبير = 0.4 • كولوم (فاراد) • فولت (فولت)
• الفئة 3، الطاقة، تيار التفريغ بالمللي أمبير = 4 • C (F) • V (V)
• الفئة 4، القدرة اللحظية، تيار التفريغ بالمللي أمبير = 40 • C (F) • V (V)

• المكثفات ثنائية الطبقة، ومكثفات أيونات الليثيوم، والمكثفات الفائقة
•
  مكثف مزدوج الطبقات بسعة 1  فاراد عند 5.5  فولت للاحتفاظ بالبيانات عند انقطاع التيار الكهربائي.
•

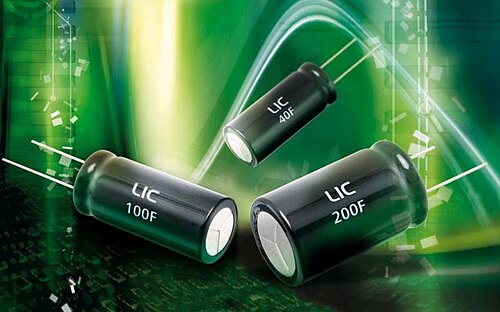

  مكثفات أيونات الليثيوم ذات النمط الشعاعي (أحادي الطرف) لكثافة طاقة عالية
•

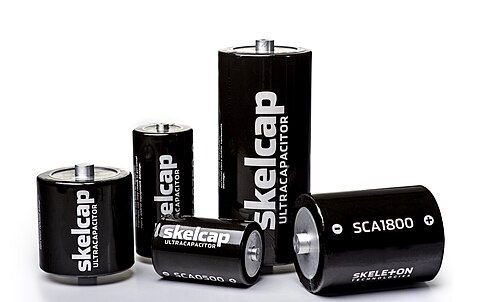

  المكثفات الفائقة

تنص العديد من لوائح السلامة على ضرورة استخدام مكثفات الفئة X أو الفئة Y كلما كان من الممكن أن يؤدي "فشل الدائرة القصيرة" إلى تعريض البشر للخطر، وذلك لضمان العزل الجلفاني حتى في حالة فشل المكثف.

تتسبب الصواعق وغيرها من المصادر في ارتفاعات مفاجئة في الجهد الكهربائي الرئيسي. تحمي مكثفات الأمان البشر والأجهزة من هذه الارتفاعات المفاجئة عن طريق تحويل طاقة الارتفاع إلى الأرض. ^{[ 30 ]}

وعلى وجه الخصوص، تنص لوائح السلامة على ترتيب معين لمكثفات ترشيح التيار الكهربائي من الفئة X والفئة Y. ^{[ 31 ]}

من حيث المبدأ، يمكن استخدام أي مادة عازلة لبناء مكثفات من الفئة X والفئة Y؛ ربما عن طريق تضمين مصهر داخلي لتحسين السلامة. ^{[ 32 ] [ 33 ] [ 34 ] [ 35 ]} عمليًا، المكثفات التي تفي بمواصفات الفئة X والفئة Y هي عادةً مكثفات سيراميكية لكبح التداخل الكهرومغناطيسي/التداخل الراديوي أو مكثفات بلاستيكية لكبح التداخل الكهرومغناطيسي/التداخل الراديوي .

تحت المكثفات الموصوفة أعلاه والتي تغطي تقريبًا كامل سوق المكثفات المنفصلة، ​​يمكن العثور على بعض التطورات الجديدة أو أنواع المكثفات الخاصة جدًا بالإضافة إلى الأنواع القديمة في مجال الإلكترونيات.

قد تتغير سعة المكثفات المتغيرة بفعل الحركة الميكانيكية. وهناك نوعان رئيسيان:

• مكثف الضبط – مكثف متغير لضبط دائرة المذبذب في جهاز راديو أو دائرة رنين أخرى بشكل مقصود ومتكرر
• مكثف الضبط - مكثف صغير متغير عادةً ما يُستخدم لضبط الدائرة الداخلية للمذبذب لمرة واحدة

تشمل المكثفات المتغيرة المكثفات التي تستخدم بنية ميكانيكية لتغيير المسافة بين الألواح، أو مقدار مساحة سطح الألواح المتداخلة. وتستخدم في الغالب الهواء كوسيط عازل.

لا تُعتبر الثنائيات شبه الموصلة ذات السعة المتغيرة مكثفات بالمعنى المتعارف عليه للمكونات السلبية، ولكنها قادرة على تغيير سعتها تبعًا لجهد الانحياز العكسي المطبق، وتُستخدم كمكثف متغير. وقد حلت محل الكثير من مكثفات الضبط والتعديل.

• المكثفات المتغيرة
•
  مكثف ضبط الفجوة الهوائية
•
  مكثف ضبط الفراغ
•
  مكثف متغير للتركيب عبر الفتحة
•
  مكثف قابل للتعديل للتركيب السطحي

تختلف المكثفات المنفصلة عن المكثف المثالي. فالمكثف المثالي يخزن الطاقة الكهربائية ويطلقها فقط، دون أي تبديد. أما مكونات المكثف فتتضمن فقدًا للطاقة وأجزاء حثية طفيلية. قد يكون لهذه العيوب في المواد والبنية آثار إيجابية، مثل السلوك الخطي للتردد ودرجة الحرارة في مكثفات السيراميك من الفئة الأولى. في المقابل، تشمل الآثار السلبية السعة غير الخطية التي تعتمد على الجهد في مكثفات السيراميك من الفئة الثانية، أو عدم كفاية العزل الكهربائي للمكثفات مما يؤدي إلى تسرب التيار.

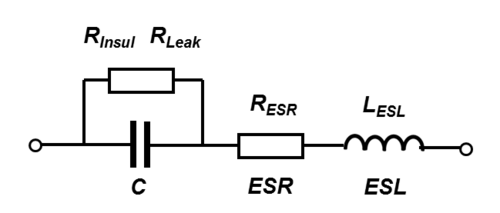

يمكن تعريف جميع الخصائص وتحديدها بواسطة دائرة مكافئة متسلسلة تتكون من مكثف مثالي ومكونات كهربائية إضافية تحاكي جميع الفقد والمعاملات الحثية للمكثف. في هذه الدائرة المكافئة المتسلسلة، تُحدد الخصائص الكهربائية كما يلي:

• C ، سعة المكثف
• R _insul ، وهي مقاومة العزل للمادة العازلة، لا ينبغي الخلط بينها وبين عزل الغلاف.

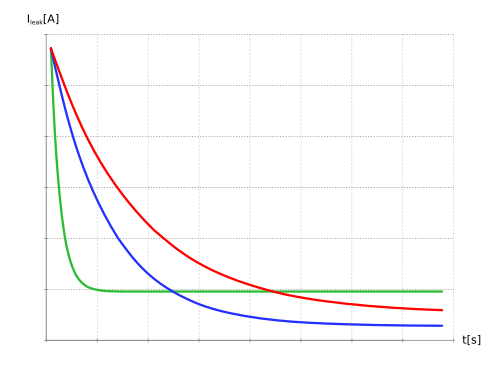

• R _leak ، المقاومة التي تمثل تيار التسرب للمكثف
• R _ESR ، المقاومة التسلسلية المكافئة التي تلخص جميع الخسائر الأومية للمكثف، وعادة ما يتم اختصارها إلى "ESR".
• L _ESL ، وهو الحث التسلسلي المكافئ الذي يمثل الحث الذاتي الفعال للمكثف، ويختصر عادة باسم "ESL".

تم تحديد استخدام دائرة مكافئة متسلسلة بدلاً من دائرة مكافئة متوازية بواسطة IEC /EN 60384–1.

السعة المقدرة CR أو السعة الاسمية CN هي القيمة التي صُمم المكثف على أساسها. وتعتمد السعة الفعلية على التردد المقاس ودرجة الحرارة المحيطة. تتمثل ظروف القياس القياسية في طريقة قياس التيار المتردد منخفض الجهد عند درجة حرارة 20 _{درجة مئوية} بترددات

• 100  كيلو هرتز، 1  ميجا هرتز (مفضل) أو 10  ميجا هرتز للمكثفات غير الإلكتروليتية ذات C _R ≤ 1 نانو فاراد:
• 1  كيلوهرتز أو 10  كيلوهرتز للمكثفات غير الإلكتروليتية ذات سعة 1 نانوفاراد < C _R ≤ 10 ميكروفاراد
• 100/120  هرتز للمكثفات الإلكتروليتية
• 50/60  هرتز أو 100/120  هرتز للمكثفات غير الإلكتروليتية ذات السعة النسبية (CR ₎ > 10 ميكروفاراد

بالنسبة للمكثفات الفائقة، يتم تطبيق طريقة انخفاض الجهد لقياس قيمة السعة.

تتوفر المكثفات بقيم مفضلة متزايدة هندسيًا ( معايير سلسلة E ) المحددة في معيار IEC/EN 60063. وبحسب عدد القيم في كل عقد، سُميت هذه السلاسل E3، E6، E12، E24 ، إلخ. وقد توسع نطاق الوحدات المستخدمة لتحديد قيم المكثفات ليشمل كل شيء من البيكو فاراد (pF)، والنانو فاراد (nF)، والميكرو فاراد (μF)، وصولًا إلى الفاراد (F). أما الميلي فاراد والكيلو فاراد فهما غير شائعين.

تُسمى نسبة الانحراف المسموح بها عن القيمة المقدرة بالتفاوت المسموح به . يجب أن تكون قيمة السعة الفعلية ضمن حدود التفاوت المسموح به، وإلا فإنها تُعتبر خارج المواصفات. يحدد معيار IEC/EN 60062 رمزًا حرفيًا لكل تفاوت مسموح به.

يُحدد التفاوت المطلوب حسب التطبيق المحدد. تُستخدم التفاوتات الضيقة من E24 إلى E96 في الدوائر عالية الجودة مثل المذبذبات الدقيقة والمؤقتات. أما التطبيقات العامة، مثل دوائر الترشيح أو الربط غير الحرجة، فتستخدم E12 أو E6. تتميز المكثفات الإلكتروليتية، التي تُستخدم غالبًا في الترشيح والتجاوز، بنطاق تفاوت يبلغ ±20%، ويجب أن تتوافق مع قيم سلسلة E6 (أو E3).

تتغير السعة الكهربائية عادةً بتغير درجة الحرارة. وتختلف المواد العازلة اختلافًا كبيرًا في حساسيتها لدرجة الحرارة. يُعبر عن معامل درجة الحرارة بوحدة جزء في المليون (ppm) لكل درجة مئوية للمكثفات الخزفية من الفئة الأولى، أو كنسبة  مئوية من إجمالي نطاق درجة الحرارة لجميع الأنواع الأخرى.

معظم أنواع المكثفات المنفصلة تشهد تغيرات طفيفة أو كبيرة في السعة مع زيادة التردد. تتناقص قوة العزل الكهربائي للسيراميك من الفئة الثانية والأغشية البلاستيكية مع ارتفاع التردد، وبالتالي تنخفض قيمة سعتها مع زيادة التردد. تُعزى هذه الظاهرة في عوازل السيراميك من الفئة الثانية والأغشية البلاستيكية إلى استرخاء العزل الكهربائي ، حيث يُعد ثابت الزمن للثنائيات الكهربائية سببًا لاعتماد السماحية على التردد . توضح الرسوم البيانية أدناه سلوك السعة النموذجي مع التردد لمكثفات السيراميك والأغشية.

• اعتماد السعة على التردد للمكثفات الخزفية والفيلمية
•
  اعتماد السعة على التردد لمكثفات السيراميك من الفئة 2 (NP0 من الفئة 1 للمقارنة)
•
  اعتماد السعة على التردد لمكثفات الأغشية ذات مواد الأغشية المختلفة

في المكثفات الإلكتروليتية ذات الإلكتروليت غير الصلب، تحدث حركة ميكانيكية للأيونات . وتكون حركتها محدودة، بحيث لا تُغطى جميع مناطق بنية المصعد الخشنة بالأيونات الحاملة للشحنة عند الترددات العالية. وكلما زادت خشونة بنية المصعد، انخفضت قيمة السعة مع زيادة التردد. وتُظهر أنواع الجهد المنخفض ذات المصاعد شديدة الخشونة سعةً عند تردد 100  كيلوهرتز تُعادل تقريبًا 10 إلى 20% من القيمة المقاسة عند تردد 100  هرتز.

قد تتغير السعة الكهربائية بتغير الجهد المطبق. هذا التأثير أكثر شيوعًا في مكثفات السيراميك من الفئة الثانية. تعتمد سماحية المواد الفيروكهربائية من الفئة الثانية على الجهد المطبق، حيث يؤدي ارتفاع الجهد إلى انخفاض السماحية. قد ينخفض ​​تغير السعة إلى 80% من القيمة المقاسة باستخدام جهد القياس القياسي 0.5 أو 1.0  فولت. يُعد هذا السلوك مصدرًا بسيطًا لعدم الخطية في مرشحات التشوه المنخفض والتطبيقات التناظرية الأخرى. في التطبيقات الصوتية، قد يتسبب ذلك في حدوث تشوه (يُقاس باستخدام نسبة التشوه التوافقي الكلي ).

لا تعتمد المكثفات الفيلمية والمكثفات الإلكتروليتية بشكل كبير على الجهد الكهربائي.

• اعتماد السعة على الجهد لبعض المكثفات الخزفية المختلفة من الفئة 2
•

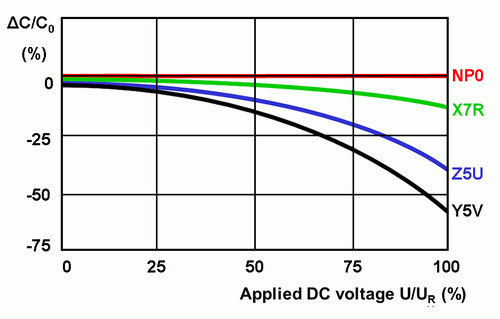

  رسم تخطيطي مبسط لتغير السعة كدالة للجهد المطبق  لمكثفات 25 فولت من أنواع مختلفة من السيراميك
•
  رسم تخطيطي مبسط لتغير السعة كدالة للجهد المطبق على سيراميك X7R بجهود اسمية مختلفة.

يُطلق على الجهد الذي يصبح عنده العازل موصلاً اسم جهد الانهيار، ويُحسب بضرب قوة العزل الكهربائي في المسافة بين الأقطاب. وتعتمد قوة العزل الكهربائي على عوامل عديدة، منها درجة الحرارة والتردد وشكل الأقطاب. ولأن الانهيار في المكثف عادةً ما يكون عبارة عن دارة قصر ويؤدي إلى تلفه، فإن جهد التشغيل يكون أقل من جهد الانهيار. ويُحدد جهد التشغيل بحيث يمكن تطبيقه باستمرار طوال عمر المكثف.

في معيار IEC/EN 60384-1، يُطلق على جهد التشغيل المسموح به اسم "الجهد المقنن" أو "الجهد الاسمي". الجهد المقنن (UR) هو أقصى جهد تيار مستمر أو جهد نبضي ذروي يمكن تطبيقه بشكل مستمر عند أي درجة حرارة ضمن نطاق درجة الحرارة المقنن.

ينخفض ​​تحمل الجهد لمعظم المكثفات مع ارتفاع درجة الحرارة. تتطلب بعض التطبيقات نطاقًا حراريًا أوسع. ويحافظ خفض الجهد المطبق عند درجات الحرارة المرتفعة على هوامش الأمان. لذلك، يحدد معيار اللجنة الكهروتقنية الدولية (IEC) لبعض أنواع المكثفات جهدًا ثانيًا مخفضًا لدرجة الحرارة لنطاق حراري أوسع، وهو "جهد الفئة". جهد الفئة (UC) هو أقصى جهد تيار مستمر أو جهد نبضي ذروي يمكن تطبيقه باستمرار على مكثف عند أي درجة حرارة ضمن نطاق درجة حرارة الفئة.

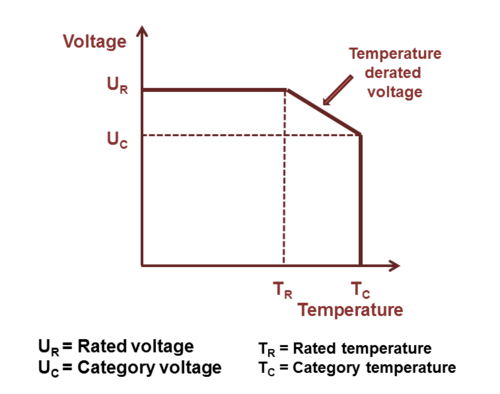

العلاقة بين كل من الجهد الكهربائي ودرجة الحرارة موضحة في الصورة على اليمين.

بشكل عام، يُنظر إلى المكثف على أنه عنصر تخزين للطاقة الكهربائية. لكن هذه ليست سوى وظيفة واحدة للمكثف. إذ يمكن للمكثف أن يعمل أيضًا كمقاوم للتيار المتردد . في كثير من الحالات، يُستخدم المكثف كمكثف فصل لتصفية أو تمرير ترددات التيار المتردد غير المرغوب فيها إلى الأرض. في تطبيقات أخرى، تُستخدم المكثفات للربط السعوي لإشارات التيار المتردد؛ حيث تُستخدم المادة العازلة فقط لحجب التيار المستمر. في مثل هذه التطبيقات، تُعد مقاومة التيار المتردد بنفس أهمية قيمة السعة.

تُسمى المقاومة المتناوبة التي تعتمد على التردد بالممانعة${\displaystyle \scriptstyle Z}$وهي النسبة المركبة بين الجهد والتيار في دائرة التيار المتردد. تُوسّع المعاوقة مفهوم المقاومة ليشمل دوائر التيار المتردد، ولها مقدار وطور عند تردد معين. وهذا يختلف عن المقاومة التي لها مقدار فقط.

${\displaystyle \ Z=|Z|e^{j\theta }}$

الحجم${\displaystyle \scriptstyle |Z|}$يمثل نسبة سعة فرق الجهد إلى سعة التيار،${\displaystyle \scriptstyle j}$هي الوحدة التخيلية ، بينما الحجة${\displaystyle \scriptstyle \theta }$يعطي فرق الطور بين الجهد والتيار.

في جداول بيانات المكثفات، يتم تحديد قيمة المعاوقة |Z| فقط، وتُكتب ببساطة على شكل "Z" حتى يمكن كتابة صيغة المعاوقة في الشكل الديكارتي.

${\displaystyle \ Z=R+jX}$

حيث يمثل الجزء الحقيقي من المعاوقة المقاومة${\displaystyle \scriptstyle R}$(للمكثفات)${\displaystyle \scriptstyle ESR}$) والجزء التخيلي هو المفاعلة${\displaystyle \scriptstyle X}$.

كما هو موضح في الدائرة المكافئة للمكثف على التوالي، يتضمن العنصر الحقيقي مكثفًا مثاليًا${\displaystyle C}$، محاثة${\displaystyle L(ESL)}$ومقاوم${\displaystyle R(ESR)}$المفاعلة الكلية عند التردد الزاوي${\displaystyle \omega }$وبالتالي، يتم الحصول عليها من خلال الجمع الهندسي (المركب) للمفاعلة السعوية ( السعة ).${\displaystyle X_{C}=-{\frac {1}{\omega C}}}$والمفاعلة الحثية ( الحث ):${\displaystyle X_{L}=\omega L_{\mathrm {ESL} }}$.

لحساب المعاوقة${\displaystyle \scriptstyle Z}$يجب إضافة المقاومة هندسيًا ثم${\displaystyle Z}$يُعطى بواسطة

${\displaystyle Z={\sqrt {{ESR}^{2}+(X_{\mathrm {C} }+(-X_{\mathrm {L} }))^{2}}}}$المعاوقة هي مقياس لقدرة المكثف على تمرير التيارات المترددة. وبهذا المعنى، يمكن استخدام المعاوقة كما لو كانت قانون أوم.

${\displaystyle Z={\frac {\hat {u}}{\hat {\imath }}}={\frac {U_{\mathrm {eff} }}{I_{\mathrm {eff} }}}.}$

لحساب إما القيمة القصوى أو القيمة الفعالة للتيار أو الجهد.

في حالة الرنين الخاصة ، حيث تكون المقاومات التفاعلية متساوية

${\displaystyle X_{C}=-{\frac {1}{\omega C}}}$و${\displaystyle X_{L}=\omega L_{\mathrm {ESL} }}$

لها نفس القيمة (${\displaystyle X_{C}=X_{L}}$ثم سيتم تحديد المعاوقة فقط بواسطة${\displaystyle {ESR}}$.

تُظهر معاوقة المكثف المحددة في جداول البيانات عادةً منحنيات نموذجية لقيم السعة المختلفة. مع ازدياد التردد، تنخفض المعاوقة تدريجيًا حتى تصل إلى أدنى قيمة لها. كلما انخفضت المعاوقة، زادت سهولة مرور التيار المتردد عبر المكثف. عند نقطة الرنين، حيث تتساوى قيمة XC مع XL، تكون معاوقة المكثف في أدنى مستوياتها. في هذه الحالة ، تحدد المقاومة المكافئة التسلسلية (ESR) فقط قيمة المعاوقة. عند الترددات الأعلى من تردد الرنين، تزداد المعاوقة مرة أخرى بسبب الحث الذاتي المكافئ (ESL) للمكثف، ليصبح بذلك ملف حث.

كما هو موضح في الرسم البياني، فإن قيم السعة الأعلى تتناسب بشكل أفضل مع الترددات المنخفضة، بينما تتناسب قيم السعة الأقل بشكل أفضل مع الترددات العالية.

تتميز المكثفات الإلكتروليتية المصنوعة من الألومنيوم بخصائص فصل جيدة نسبيًا في نطاق الترددات المنخفضة حتى حوالي 1  ميجاهرتز، وذلك بفضل سعتها العالية. لهذا السبب تُستخدم المكثفات الإلكتروليتية في مصادر الطاقة القياسية أو ذات الوضع المُبدَّل بعد المُقوِّم لتطبيقات التنعيم .

تتجاوز المكثفات الخزفية والفيلمية بالفعل قيم سعتها الصغيرة المناسبة للترددات العالية التي تصل إلى عدة مئات  من الميغاهرتز. كما أنها تتميز بانخفاض كبير في الحث الطفيلي، مما يجعلها مناسبة لتطبيقات الترددات العالية، وذلك بفضل تصميمها الذي يعتمد على تلامس أقطابها من السطح النهائي. ولزيادة نطاق الترددات، غالبًا ما يتم توصيل مكثف إلكتروليتي بالتوازي مع مكثف خزفي أو فيلمي. ^{[ 47 ]}

تُركز العديد من التطورات الحديثة على تقليل الحث الطفيلي (ESL). يؤدي ذلك إلى زيادة تردد الرنين للمكثف، ويمكنه، على سبيل المثال، مواكبة سرعة التبديل المتزايدة باستمرار في الدوائر الرقمية. كما أن تصغير الحجم، وخاصة في مكثفات رقائق السيراميك متعددة الطبقات بتقنية التثبيت السطحي (SMD ) ، يزيد من تردد الرنين. ويتم خفض الحث الطفيلي بشكل أكبر عن طريق وضع الأقطاب الكهربائية على الجانب الطولي للشريحة بدلاً من الجانب العرضي. وقد ساهم تصميم "الوجه لأسفل" المرتبط بتقنية الأنودات المتعددة في مكثفات التنتالوم الإلكتروليتية في تقليل الحث الطفيلي بشكل أكبر. وتوفر عائلات المكثفات، مثل مكثفات MOS أو مكثفات السيليكون، حلولاً عند الحاجة إلى مكثفات بترددات تصل إلى نطاق الجيجاهرتز.

تنتج الحثية المكافئة (ESL) في المكثفات الصناعية بشكل رئيسي عن الأسلاك والوصلات الداخلية المستخدمة لتوصيل ألواح المكثف بالعالم الخارجي. تميل المكثفات الكبيرة إلى امتلاك حثية مكافئة أعلى من المكثفات الصغيرة لأن المسافة إلى اللوح أطول، وكل مليمتر يُحسب كحثية.

بالنسبة لأي مكثف منفصل، يوجد تردد أعلى من التيار المستمر يتوقف عنده عن التصرف كمكثف نقي. هذا التردد، حيث${\displaystyle X_{C}}$يصل ارتفاعه إلى${\displaystyle X_{L}}$يُطلق على هذا التردد اسم تردد الرنين الذاتي. وهو أدنى تردد تصل عنده المعاوقة إلى أدنى قيمة لها. في أي تطبيق للتيار المتردد، يُعد تردد الرنين الذاتي أعلى تردد يمكن عنده استخدام المكثفات كمكون سعوي.

يُعدّ هذا الأمر بالغ الأهمية لفصل دوائر المنطق عالية السرعة عن مصدر الطاقة. إذ يُزوّد ​​مكثف الفصل الشريحة بتيار عابر . وبدون مكثفات الفصل، تستهلك الدائرة المتكاملة تيارًا أسرع مما يُمكن أن يُوفّره لها اتصالها بمصدر الطاقة، نظرًا لسرعة تشغيل وإيقاف أجزاء الدائرة. ولمعالجة هذه المشكلة المحتملة، تستخدم الدوائر عادةً مكثفات تجاوز متعددة، منها مكثفات صغيرة (100 نانوفاراد أو أقل) مُصممة للعمل بترددات عالية، ومكثف إلكتروليتي كبير مُصمم للعمل بترددات منخفضة، وأحيانًا مكثف ذو قيمة متوسطة.

تُعدّ الخسائر الإجمالية في المكثفات المنفصلة خسائر أومية للتيار المتردد . أما خسائر التيار المستمر فتُحدد على أنها " تيار تسريب " أو "مقاومة عازلة"، وهي ضئيلة في مواصفات التيار المتردد. وتكون خسائر التيار المتردد غير خطية، وقد تعتمد على التردد أو درجة الحرارة أو العمر أو الرطوبة. وتنتج هذه الخسائر عن حالتين فيزيائيتين:

• تشمل خسائر الخط مقاومة خط الإمداد الداخلي، ومقاومة التلامس بين قطبي التوصيل، ومقاومة خط التوصيل للأقطاب الكهربائية، وفي المكثفات الإلكتروليتية المصنوعة من الألومنيوم "الرطبة"، وخاصة المكثفات الفائقة، الموصلية المحدودة للإلكتروليتات السائلة.
• الخسائر العازلة الناتجة عن الاستقطاب العازل .

عادةً ما تكون الخسائر الأومية العازلة، التي تعتمد على التردد، هي الجزء الأكبر من هذه الخسائر في المكثفات الكبيرة. أما في المكونات الأصغر، وخاصةً المكثفات الإلكتروليتية الرطبة، فقد تتجاوز موصلية الإلكتروليتات السائلة الخسائر العازلة. لقياس هذه الخسائر، يجب ضبط تردد القياس. ونظرًا لأن المكونات المتوفرة تجاريًا توفر قيم سعة تغطي 15 رتبة مقدارية، تتراوح من بيكو فاراد (10⁻¹² ^فاراد  ) إلى حوالي 1000  فاراد في المكثفات الفائقة، فإنه من غير الممكن تغطية النطاق الكامل بتردد واحد فقط. ينص معيار IEC 60384-1 على أنه يجب قياس الخسائر الأومية عند نفس التردد المستخدم لقياس السعة. وهذه هي:

• 100  كيلو هرتز، 1  ميجا هرتز (مفضل) أو 10  ميجا هرتز للمكثفات غير الإلكتروليتية ذات C _R ≤ 1 نانو فاراد:
• 1  كيلوهرتز أو 10  كيلوهرتز للمكثفات غير الإلكتروليتية ذات سعة 1 نانوفاراد < C _R ≤ 10 ميكروفاراد
• 100/120  هرتز للمكثفات الإلكتروليتية
• 50/60  هرتز أو 100/120  هرتز للمكثفات غير الإلكتروليتية ذات السعة النسبية (CR ₎ > 10 ميكروفاراد

يمكن تحديد الخسائر المقاومة الإجمالية للمكثف إما كـ ESR، أو كعامل تبديد (DF، tan δ)، أو كعامل جودة (Q)، وذلك حسب متطلبات التطبيق.

المكثفات ذات تيار التموج العالي${\displaystyle I_{R}}$ تُحدد الأحمال، مثل المكثفات الإلكتروليتية، بمقاومة متسلسلة مكافئة (ESR). ويمكن تمثيل ESR كجزء أومي في مخطط المتجهات أعلاه. وتُحدد قيم ESR في جداول البيانات لكل نوع على حدة.

تُحدد خسائر المكثفات الفيلمية وبعض مكثفات السيراميك من الفئة الثانية في الغالب بمعامل التبديد tan δ. تتميز هذه المكثفات بخسائر أقل من المكثفات الإلكتروليتية، وتُستخدم في الغالب عند ترددات أعلى تصل إلى بضع مئات من الميغاهرتز. ومع ذلك، فإن القيمة العددية لمعامل التبديد، المقاسة عند نفس التردد، مستقلة عن قيمة السعة، ويمكن تحديدها لسلسلة مكثفات ذات نطاق سعة. يُحدد معامل التبديد على أنه ظل زاوية المفاعلة (${\displaystyle X_{C}-X_{L}}$)  و ESR، ويمكن إظهارها على أنها الزاوية δ بين المحور التخيلي ومحور المعاوقة.

إذا كان الحث${\displaystyle ESL}$ إذا كانت صغيرة، فيمكن تقريب عامل التبديد على النحو التالي:

${\displaystyle \tan \delta =ESR\cdot \omega C}$

تُحدد المكثفات ذات الفقد المنخفض جدًا، مثل مكثفات السيراميك من الفئة 1 والفئة 2، الفقد المقاوم بمعامل جودة (Q). تُعد مكثفات السيراميك من الفئة 1 مناسبة بشكل خاص لدوائر الرنين LC ذات الترددات التي تصل إلى نطاق الجيجاهرتز، ولمرشحات التمرير العالي والمنخفض الدقيقة. بالنسبة لنظام الرنين الكهربائي، يُمثل Q تأثير المقاومة الكهربائية ويُحدد عرض نطاق الرنان.${\displaystyle B}$بالنسبة إلى مركزها أو ترددها الرنيني${\displaystyle f_{0}}$. يتم تعريف Q على أنه القيمة المقلوبة لعامل التبديد.

${\displaystyle Q={\frac {1}{\tan \delta }}={\frac {f_{0}}{B}}\ }$

تُعد قيمة Q العالية بالنسبة للدوائر الرنانة علامة على جودة الرنين.

يمكن للمكثف أن يعمل كمقاوم للتيار المتردد، حيث يربط بين الجهد والتيار المترددين بين نقطتين. كل تيار متردد يمر عبر المكثف يولد حرارة داخله، مما يؤدي إلى فقد الطاقة.${\displaystyle P}$وينتج ذلك عن${\displaystyle ESR}$وهي القيمة التربيعية للتيار الفعال (RMS)${\displaystyle I}$

${\displaystyle P=I^{2}\cdot ESR}$

يمكن كتابة نفس معادلة فقد الطاقة باستخدام عامل التبديد${\displaystyle \tan \delta }$مثل

${\displaystyle P={\frac {U^{2}\cdot \tan \delta }{2\pi f\cdot C}}}$

يجب توزيع الحرارة المتولدة داخليًا إلى المحيط. يجب ألا تتجاوز درجة حرارة المكثف، التي تُحدد بناءً على توازن الحرارة المتولدة والموزعة، درجة الحرارة القصوى المحددة له. لذا، تُعد مقاومة المكثف المكافئة (ESR) أو عامل التبديد مؤشرًا على أقصى قدرة (حمل تيار متردد، تيار تموج، حمل نبضي، إلخ) يُحدد المكثف لتحملها.

قد تكون التيارات المترددة:

• تيار التموج - تيار متردد فعال (RMS)، ناتج عن جهد متردد متراكب على انحياز تيار مستمر،
• تيار النبضة - تيار ذروة متردد، ناتج عن ذروة الجهد، أو
• التيار المتردد - تيار جيبي فعال (RMS)

تُسخّن تيارات التموج والتيار المتردد جسم المكثف بشكل أساسي. وتؤثر درجة الحرارة الداخلية الناتجة عن هذه التيارات على جهد انهيار العازل. فارتفاع درجة الحرارة يُقلل من جهد انهيار جميع المكثفات. في المكثفات الإلكتروليتية الرطبة، تُؤدي درجات الحرارة المرتفعة إلى تبخر الإلكتروليت، مما يُقصر عمر المكثفات. أما في المكثفات الفيلمية، فقد تُؤدي درجات الحرارة المرتفعة إلى انكماش الغشاء البلاستيكي، مما يُغير خصائص المكثف.

تؤدي التيارات النبضية، وخاصة في مكثفات الأغشية المعدنية، إلى تسخين مناطق التلامس بين رذاذ النهاية (التموج) والأقطاب المعدنية. وقد يقلل ذلك من التلامس مع الأقطاب، مما يزيد من عامل التبديد.

لضمان التشغيل الآمن، تعتبر درجة الحرارة القصوى الناتجة عن أي تدفق تيار متردد عبر المكثف عاملاً محدداً، والذي بدوره يحد من حمل التيار المتردد، وتيار التموج، وحمل النبض، وما إلى ذلك.

التيار المتردد

لا يمكن تطبيق حمل تيار متردد إلا على مكثف غير مستقطب. وتشمل أنواع المكثفات المستخدمة في تطبيقات التيار المتردد بشكل أساسي المكثفات الفيلمية، والمكثفات الورقية المعدنية، والمكثفات الخزفية، والمكثفات الإلكتروليتية ثنائية القطب.

الحمل المقنن للتيار المتردد لمكثف التيار المتردد هو أقصى تيار متردد فعال جيبي (rms) يمكن تطبيقه بشكل مستمر على المكثف ضمن نطاق درجة الحرارة المحدد. في جداول البيانات، يمكن التعبير عن حمل التيار المتردد على النحو التالي:

• الجهد المقنن للتيار المتردد عند الترددات المنخفضة،
• القدرة التفاعلية المقدرة عند الترددات المتوسطة،
• انخفاض جهد التيار المتردد أو التيار المتردد المقنن عند الترددات العالية.

يُحسب جهد التيار المتردد المقنن للمكثفات الفيلمية عادةً بحيث يكون ارتفاع درجة الحرارة الداخلية المسموح به من 8 إلى 10  كلفن هو الحد المسموح به للتشغيل الآمن. ولأن الفقد العازل يزداد مع زيادة التردد، يجب تخفيض جهد التيار المتردد المحدد عند الترددات العالية. وتُحدد بيانات المكثفات الفيلمية منحنيات خاصة لتخفيض جهد التيار المتردد عند الترددات العالية.

إذا كانت المكثفات الفيلمية أو المكثفات الخزفية لها مواصفات تيار مستمر فقط، فيجب أن تكون القيمة القصوى لجهد التيار المتردد المطبق أقل من جهد التيار المستمر المحدد.

قد تحدث أحمال التيار المتردد في مكثفات تشغيل محركات التيار المتردد، وفي مضاعفة الجهد، وفي دوائر التخميد ، وفي كوابح الإضاءة، وفي تصحيح معامل القدرة (PFC) لإزاحة الطور بهدف تحسين استقرار وكفاءة شبكة النقل، وهو أحد أهم تطبيقات مكثفات القدرة الكبيرة. وتُحدَّد هذه المكثفات، التي غالبًا ما تكون كبيرة الحجم ومصنوعة من أغشية البولي بروبيلين أو الورق المعدني، بقدرتها التفاعلية المقدرة (VAr).

يتم تحديد المكثفات الإلكتروليتية ثنائية القطب، التي قد ينطبق عليها جهد التيار المتردد، بتيار تموج مصنف.

مقاومة العازل الكهربائي محدودة، مما يؤدي إلى تسرب تيار مستمر يتسبب في فقدان المكثف المشحون لشحنته بمرور الوقت. في المكثفات الخزفية والفيلمية، تُسمى هذه المقاومة "مقاومة العزل R_{_ins} ". وتُمثل هذه المقاومة بالمقاوم R _{_ins} الموصول بالتوازي مع المكثف في الدائرة المكافئة للمكثفات على التوالي. يجب عدم الخلط بين مقاومة العزل والعزل الخارجي للمكون عن البيئة المحيطة.

يتبع منحنى الزمن للتفريغ الذاتي على مقاومة العزل مع انخفاض جهد المكثف الصيغة التالية:

${\displaystyle u(t)=U_{0}\cdot \mathrm {e} ^{-t/\tau _{\mathrm {s} }},}$

مع جهد التيار المستمر المخزن${\displaystyle U_{0}}$ وتفريغ ذاتي ثابت

${\displaystyle \tau _{\mathrm {s} }=R_{\mathrm {ins} }\cdot C}$

وهكذا، بعد${\displaystyle \tau _{\mathrm {s} }\,}$ الجهد االكهربى${\displaystyle U_{0}}$ ينخفض ​​إلى 37% من القيمة الأولية.

يُعدّ ثابت التفريغ الذاتي معيارًا مهمًا لعزل المادة العازلة بين أقطاب المكثفات الخزفية والفيلمية. فعلى سبيل المثال، يمكن استخدام المكثف كمكون لتحديد الوقت في المرحلات الزمنية، أو لتخزين قيمة الجهد كما في دوائر أخذ العينات والاحتفاظ بها، أو مكبرات العمليات .

تتميز المكثفات الخزفية من الفئة  1 بمقاومة عزل لا تقل عن 10  جيجا أوم، بينما  تتميز مكثفات الفئة 2 بمقاومة عزل لا تقل عن 4  جيجا أوم أو ثابت تفريغ ذاتي لا يقل عن 100  ثانية. أما مكثفات الأغشية البلاستيكية، فتتميز عادةً بمقاومة عزل تتراوح بين 6 و12  جيجا أوم. وهذا يُقابل مكثفات في نطاق الميكروفاراد ذات ثابت تفريغ ذاتي يتراوح بين 2000 و4000  ثانية. ^{[ 54 ]}

يمكن تقليل مقاومة العزل، وكذلك ثابت التفريغ الذاتي، إذا تسربت الرطوبة إلى الملفات. وهي تعتمد جزئيًا وبشدة على درجة الحرارة، وتنخفض مع ارتفاعها. وينخفض ​​كلاهما مع ارتفاع درجة الحرارة.

في المكثفات الإلكتروليتية، تُعرَّف مقاومة العزل بأنها تيار التسرب.

في المكثفات الإلكتروليتية، تُسمى مقاومة العزل للمادة العازلة "تيار التسريب". يُمثل هذا التيار المستمر بالمقاومة R _leak الموصولة بالتوازي مع المكثف في الدائرة المكافئة للمكثفات الإلكتروليتية. هذه المقاومة بين طرفي المكثف محدودة أيضًا. وتكون قيمة R _leak أقل في المكثفات الإلكتروليتية مقارنةً بالمكثفات الخزفية أو الفيلمية.

يشمل تيار التسريب جميع العيوب الطفيفة في العازل الكهربائي الناتجة عن العمليات الكيميائية غير المرغوب فيها والتلف الميكانيكي. وهو أيضًا التيار المستمر الذي يمكن أن يمر عبر العازل بعد تطبيق جهد كهربائي. ويعتمد هذا التيار على الفترة الزمنية دون تطبيق جهد (مدة التخزين)، والإجهاد الحراري الناتج عن اللحام، والجهد المطبق، ودرجة حرارة المكثف، ومدة القياس.

ينخفض ​​تيار التسريب في الدقائق الأولى بعد تطبيق جهد التيار المستمر. خلال هذه الفترة، تستطيع طبقة أكسيد العازل إصلاح نقاط الضعف ذاتيًا عن طريق بناء طبقات جديدة. يعتمد الوقت اللازم عمومًا على نوع الإلكتروليت. تنخفض مستويات التيار في الإلكتروليتات الصلبة أسرع من الإلكتروليتات غير الصلبة، لكنها تبقى عند مستوى أعلى قليلًا.

يقل تيار التسريب في المكثفات الإلكتروليتية غير الصلبة، وكذلك في مكثفات التنتالوم الصلبة المصنوعة من أكسيد المنغنيز، مع مرور الوقت نتيجةً لتأثيرات الإصلاح الذاتي. ورغم أن تيار التسريب في المكثفات الإلكتروليتية أعلى من التيار المار عبر مقاومة العزل في المكثفات الخزفية أو الفيلمية، إلا أن التفريغ الذاتي للمكثفات الإلكتروليتية غير الصلبة الحديثة يستغرق عدة أسابيع.

تُعدّ مدة التخزين من أبرز مشاكل المكثفات الإلكتروليتية، إذ قد يؤدي طول مدة التخزين إلى زيادة تيار التسريب. وتقتصر هذه الظاهرة على الإلكتروليتات ذات النسبة العالية من الماء. أما المذيبات العضوية، مثل غاما بوتيرولاكتون (GBL)، فلا تُظهر تسريبًا عاليًا مع طول مدة التخزين.

يتم قياس تيار التسرب عادةً بعد دقيقتين أو 5 دقائق من تطبيق الجهد المقنن.

تُظهر جميع المواد الفيروكهربائية تأثيرًا كهرضغطياً . ولأن مكثفات السيراميك من الفئة الثانية تستخدم عازلًا من السيراميك الفيروكهربائي، فقد تُعاني هذه الأنواع من المكثفات من تأثيرات كهربائية تُعرف باسم "الميكروفونية" . تُشير الميكروفونية إلى كيفية تحويل المكونات الإلكترونية للاهتزازات الميكانيكية إلى إشارة كهربائية غير مرغوب فيها ( ضوضاء ). ^{[ 55 ]} قد يمتص العازل القوى الميكانيكية الناتجة عن الصدمات أو الاهتزازات بتغيير سمكه والمسافة بين الأقطاب، مما يؤثر على السعة، والذي بدوره يُحفز تيارًا مترددًا. يُعد التداخل الناتج مشكلة خاصة في التطبيقات الصوتية، حيث يُمكن أن يُسبب تغذية راجعة أو تسجيلًا غير مقصود.

في التأثير الميكروفوني العكسي، يؤدي تغيير المجال الكهربائي بين لوحي المكثف إلى توليد قوة فيزيائية، مما يحولهما إلى مكبر صوت. ويمكن لأحمال النبضات عالية التيار أو تيارات التموج العالية أن تولد صوتًا مسموعًا من المكثف نفسه، مما يؤدي إلى استنزاف الطاقة وإجهاد العازل. ^{[ 56 ]}

يحدث امتصاص العازل عندما يفرغ مكثف ظل مشحونًا لفترة طويلة شحنته جزئيًا فقط عند تفريغه لفترة وجيزة. على الرغم من أن المكثف المثالي يصل إلى صفر فولت بعد التفريغ، إلا أن المكثفات الحقيقية تولد جهدًا صغيرًا نتيجة لتفريغ ثنائي القطب المتأخر زمنيًا، وهي ظاهرة تُعرف أيضًا باسم استرخاء العازل أو "التشبع" أو "تأثير البطارية".

في العديد من تطبيقات المكثفات، لا يُمثل امتصاص العازل مشكلة، ولكن في بعض التطبيقات، مثل دوائر التكامل ذات الثوابت الزمنية الطويلة ، ودوائر أخذ العينات والاحتفاظ بها ، ومحولات التناظرية إلى الرقمية ذات المكثفات المُبدَّلة ، ومرشحات التشوه المنخفض جدًا ، يجب ألا يستعيد المكثف شحنة متبقية بعد التفريغ الكامل، لذا يُشترط استخدام مكثفات ذات امتصاص منخفض. ^{[ 59 ]} قد يتسبب الجهد الكهربائي عند الأطراف الناتج عن امتصاص العازل في بعض الحالات في مشاكل في وظيفة الدائرة الإلكترونية أو قد يُشكل خطرًا على سلامة الأفراد. ولمنع الصدمات الكهربائية، تُشحن معظم المكثفات الكبيرة جدًا مزودة بأسلاك توصيل قصيرة يجب إزالتها قبل استخدامها. ^{[ 60 ]}

تعتمد قيمة السعة على المادة العازلة (ε) ومساحة سطح الأقطاب الكهربائية (A) والمسافة (d) التي تفصل بين الأقطاب الكهربائية، ويتم حسابها باستخدام صيغة مكثف الألواح:

${\displaystyle C\approx {\frac {\varepsilon A}{d}}}$

يُحدد تباعد الأقطاب الكهربائية ومقاومة الجهد للمادة العازلة جهد انهيار المكثف. ويتناسب جهد الانهيار طرديًا مع سُمك المادة العازلة.

نظرياً، إذا افترضنا وجود مكثفين لهما نفس الأبعاد الميكانيكية ونفس العازل، ولكن أحدهما بنصف سمك العازل، فإنه بنفس الأبعاد يمكن وضع ضعف مساحة الألواح المتوازية داخل هذا المكثف. وبالتالي، نظرياً، يمتلك هذا المكثف سعةً أكبر بأربع مرات من المكثف الأول، ولكنه يتحمل نصف الجهد.

بما أن كثافة الطاقة المخزنة في المكثف تُعطى بالعلاقة التالية:

${\displaystyle E_{\mathrm {stored} }={\frac {1}{2}}CV^{2},}$

وبالتالي فإن المكثف الذي يحتوي على عازل بسمك نصف سمك عازل آخر لديه سعة أعلى بأربع مرات ولكنه مقاوم للجهد بمقدار النصف ، مما ينتج عنه كثافة طاقة قصوى متساوية.

لذا، لا يؤثر سُمك العازل على كثافة الطاقة داخل مكثف ذي أبعاد كلية ثابتة. ويمكن استخدام طبقات سميكة قليلة من العازل لدعم جهد عالٍ، ولكن بسعة منخفضة، بينما تُنتج الطبقات الرقيقة من العازل جهد انهيار منخفض، ولكن بسعة أعلى.

يفترض هذا أن أسطح الأقطاب الكهربائية ونفاذية العازل لا تتغير بتغير الجهد. ويمكن مقارنة سلسلتين من المكثفات الموجودة مسبقًا لمعرفة مدى تطابق الواقع مع النظرية. وتُعد المقارنة سهلة، لأن الشركات المصنعة تستخدم أحجامًا أو علبًا قياسية لقيم السعة/الجهد المختلفة ضمن السلسلة الواحدة.

في الواقع، لا تتوافق سلاسل المكثفات الحديثة مع النظرية. ففي المكثفات الإلكتروليتية، يصبح سطح رقاقة الأنود الخشن الشبيه بالإسفنج أكثر نعومة مع ارتفاع الفولتية، مما يقلل من مساحة سطح الأنود. ولكن نظرًا لأن الطاقة تزداد تربيعيًا مع الفولتية، ولأن مساحة سطح الأنود تنخفض بنسبة أقل من انخفاض الفولتية، فإن كثافة الطاقة تزداد بشكل واضح. أما في المكثفات الفيلمية، فتتغير السماحية الكهربائية بتغير سمك العازل الكهربائي ومعاملات ميكانيكية أخرى، ولذلك فإن الانحراف عن النظرية له أسباب أخرى. ^{[ 63 ]}

بمقارنة المكثفات المذكورة في الجدول مع المكثف الفائق، وهو أعلى فئة من المكثفات كثافةً للطاقة، نجد أن المكثف 25 فاراد/2.3  فولت بأبعاد قطر × ارتفاع = 16  مم × 26  مم من سلسلة ماكسويل HC، يُقارن بالمكثف الإلكتروليتي ذي الحجم المماثل تقريبًا في الجدول. يتميز هذا المكثف الفائق بسعة أعلى بنحو 5000 مرة من المكثف الإلكتروليتي 4700/10، ولكن بجهد أقل بنحو الربع ، ويخزن طاقة كهربائية تبلغ حوالي 66000 ملي واط/ثانية (0.018 واط/ثانية)، ^{[ 64 ]} أي بكثافة طاقة أعلى بنحو 100 مرة (من 40 إلى 280 مرة) من المكثف الإلكتروليتي.

قد تتغير الخصائص الكهربائية للمكثفات بمرور الوقت أثناء التخزين والاستخدام. وتختلف أسباب هذا التغير، فقد يكون ذلك نتيجة لخصائص المادة العازلة، أو تأثيرات بيئية، أو عمليات كيميائية، أو حتى جفاف المواد غير الصلبة.

شيخوخة

في المكثفات الخزفية من الفئة الثانية ذات الخصائص الكهروإجهادية، تنخفض السعة بمرور الوقت. يُعرف هذا السلوك بـ"التقادم". يحدث هذا التقادم في المواد العازلة الكهروإجهادية، حيث تُساهم مناطق الاستقطاب في المادة العازلة في الاستقطاب الكلي. يؤدي تدهور مناطق الاستقطاب في المادة العازلة إلى انخفاض السماحية، وبالتالي السعة بمرور الوقت. ^{[ 65 ] [ 66 ]} يتبع التقادم قانونًا لوغاريتميًا. يُعرّف هذا القانون انخفاض السعة كنسبة مئوية ثابتة لمدة عشر سنوات بعد فترة استعادة اللحام عند درجة حرارة محددة، على سبيل المثال، في الفترة من ساعة إلى عشر  ساعات عند 20  درجة مئوية. نظرًا لأن القانون لوغاريتمي، فإن النسبة المئوية لفقدان السعة ستتضاعف بين  الساعة الأولى والساعة المئة  ، وثلاثة أضعاف بين  الساعة الأولى والساعة الألف،  وهكذا. يكون التقادم أسرع ما يمكن في البداية، ثم تستقر قيمة السعة المطلقة بمرور الوقت.

يعتمد معدل تقادم مكثفات السيراميك من الفئة الثانية بشكل أساسي على موادها. عمومًا، كلما زاد تأثر السيراميك بدرجة الحرارة، زادت نسبة التقادم. يبلغ معدل التقادم النموذجي لمكثفات السيراميك X7R حوالي 2.5% لكل عقد. ^{[ 67 ]} أما معدل تقادم مكثفات السيراميك Z5U فهو أعلى بكثير، وقد يصل إلى 7% لكل عقد.

يمكن عكس عملية تقادم المكثفات الخزفية من الفئة 2 عن طريق تسخين المكون فوق نقطة كوري .

لا تتأثر المكثفات الخزفية من الفئة الأولى والمكثفات الفيلمية بالتقادم الناتج عن الخصائص الكهروإجهادية. ويمكن أن تؤدي العوامل البيئية، مثل ارتفاع درجة الحرارة والرطوبة والإجهاد الميكانيكي، على مدى فترة طويلة، إلى تغيير طفيف غير قابل للعكس في قيمة السعة، وهو ما يُعرف أحيانًا بالتقادم.

يقل تغير السعة الكهربائية للمكثفات الخزفية من الفئة الأولى P  100 وN 470 عن 1%، بينما لا يتجاوز 2% للمكثفات الخزفية من الفئة N 750 إلى N 1500. قد تفقد المكثفات الغشائية سعتها نتيجة عمليات الترميم الذاتي، أو تكتسبها بفعل الرطوبة. على سبيل المثال، تتراوح التغيرات النموذجية خلال سنتين عند درجة حرارة 40 درجة مئوية بين ±3% للمكثفات الغشائية المصنوعة من البولي إيثيلين، و±1% للمكثفات الغشائية المصنوعة من البولي بروبيلين.

حياة

Electrolytic capacitors with non-solid electrolyte age as the electrolyte evaporates. This evaporation depends on temperature and the current load the capacitors experience. Electrolyte escape influences capacitance and ESR. Capacitance decreases and the ESR increases over time. In contrast to ceramic, film and electrolytic capacitors with solid electrolytes, "wet" electrolytic capacitors reach a specified "end of life" reaching a specified maximum change of capacitance or ESR. End of life, "load life" or "lifetime" can be estimated either by formula or diagrams^[68] or roughly by a so-called "10-degree-law". A typical specification for an electrolytic capacitor states a lifetime of 2,000 hours at 85 °C, doubling for every 10 degrees lower temperature, achieving lifespan of approximately 15 years at room temperature.

Supercapacitors also experience electrolyte evaporation over time. Estimation is similar to wet electrolytic capacitors. Additional to temperature the voltage and current load influence the life time. Lower voltage than rated voltage and lower current loads as well as lower temperature extend the life time.

Capacitors are reliable components with low failure rates, achieving life expectancies of decades under normal conditions. Most capacitors pass a test at the end of production similar to a "burn in", so that early failures are found during production, reducing the number of post-shipment failures.

Reliability for capacitors is usually specified in numbers of Failures In Time (FIT) during the period of constant random failures. FIT is the number of failures that can be expected in one billion component-hours of operation at fixed working conditions (e.g. 1000 devices for 1 million hours, or 1 million devices for 1000 hours each, at 40 °C and 0.5 U_R). For other conditions of applied voltage, current load, temperature, mechanical influences and humidity the FIT can recalculated with terms standardized for industrial^[69] or military^[70] contexts.

Capacitors may experience changes to electrical parameters due to environmental influences like soldering, mechanical stress factors (vibration, shock) and humidity. The greatest stress factor is soldering. The heat of the solder bath, especially for SMD capacitors, can cause ceramic capacitors to change contact resistance between terminals and electrodes; in film capacitors, the film may shrink, and in wet electrolytic capacitors the electrolyte may boil. A recovery period enables characteristics to stabilize after soldering; some types may require up to 24 hours. Some properties may change irreversibly by a few per cent from soldering.

Electrolytic capacitors with non-solid electrolyte are "aged" during manufacturing by applying rated voltage at high temperature for a sufficient time to repair all cracks and weaknesses that may have occurred during production. Some electrolytes with a high water content react quite aggressively or even violently with unprotected aluminum. This leads to a "storage" or "disuse" problem of electrolytic capacitors manufactured before the 1980s. Chemical processes weaken the oxide layer when these capacitors are not used for too long, leading to failure or poor performance such as excessive leakage. New electrolytes with "inhibitors" or "passivators" were developed during the 1980s to lessen this problem.^[71][72]

"Pre-conditioning" may be recommended for electrolytic capacitors with non-solid electrolyte, even those manufactured recently, that have not been in use for an extended period. In pre-conditioning a voltage is applied across the capacitor and a deliberately limited current is passed through the capacitor. Sending a limited current through the capacitor repairs oxide layers damaged during the period of disuse. The applied voltage is lower than or equal to the capacitor's rated voltage. Current may be limited using, for instance, a series resistor. Pre-conditioning is stopped once leakage current is below some acceptable level at the desired voltage. As of 2015 one manufacturer indicates that pre-conditioning may be usefully carried out for capacitors with non-solid electrolytes that have been in storage for more than 1 to 10 years, the maximum storage time depending on capacitor type.^[73]

The tests and requirements to be met by capacitors for use in electronic equipment for approval as standardized types are set out in the generic specification IEC/EN 60384–1 in the following sections.^[74]

Generic specification

• IEC/EN 60384-1—Fixed capacitors for use in electronic equipment

Ceramic capacitors

• IEC/EN 60384-8—Fixed capacitors of ceramic dielectric, Class 1
• IEC/EN 60384-9—Fixed capacitors of ceramic dielectric, Class 2
• IEC/EN 60384-21—Fixed surface mount multilayer capacitors of ceramic dielectric, Class 1
• IEC/EN 60384-22—Fixed surface mount multilayer capacitors of ceramic dielectric, Class 2

Film capacitors

• IEC/EN 60384-2—Fixed metallized polyethylene-terephthalate film dielectric d.c. capacitors
• IEC/EN 60384-11—Fixed polyethylene-terephthalate film dielectric metal foil d.c. capacitors
• IEC/EN 60384-13—Fixed polypropylene film dielectric metal foil d.c. capacitors
• IEC/EN 60384-16—Fixed metallized polypropylene film dielectric d.c. capacitors
• IEC/EN 60384-17—Fixed metallized polypropylene film dielectric a.c. and pulse
• IEC/EN 60384-19—Fixed metallized polyethylene-terephthalate film dielectric surface mount d.c. capacitors
• IEC/EN 60384-20—Fixed metallized polyphenylene sulfide film dielectric surface mount d.c. capacitors
• IEC/EN 60384-23—Fixed metallized polyethylene naphthalate film dielectric chip d.c. capacitors

Electrolytic capacitors

• IEC/EN 60384-3—Surface mount fixed tantalum electrolytic capacitors with manganese dioxide solid electrolyte
• IEC/EN 60384-4—Aluminium electrolytic capacitors with solid (MnO2) and non-solid electrolyte
• IEC/EN 60384-15—Fixed tantalum capacitors with non-solid and solid electrolyte
• IEC/EN 60384-18—Fixed aluminium electrolytic surface mount capacitors with solid (MnO₂) and non-solid electrolyte
• IEC/EN 60384-24—Surface mount fixed tantalum electrolytic capacitors with conductive polymer solid electrolyte
• IEC/EN 60384-25—Surface mount fixed aluminium electrolytic capacitors with conductive polymer solid electrolyte
• IEC/EN 60384-26—Fixed aluminium electrolytic capacitors with conductive polymer solid electrolyte

Supercapacitors

• IEC/EN 62391-1—Fixed electric double-layer capacitors for use in electric and electronic equipment – Part 1: Generic specification
• IEC/EN 62391-2—Fixed electric double-layer capacitors for use in electronic equipment – Part 2: Sectional specification – Electric double-layer capacitors for power application

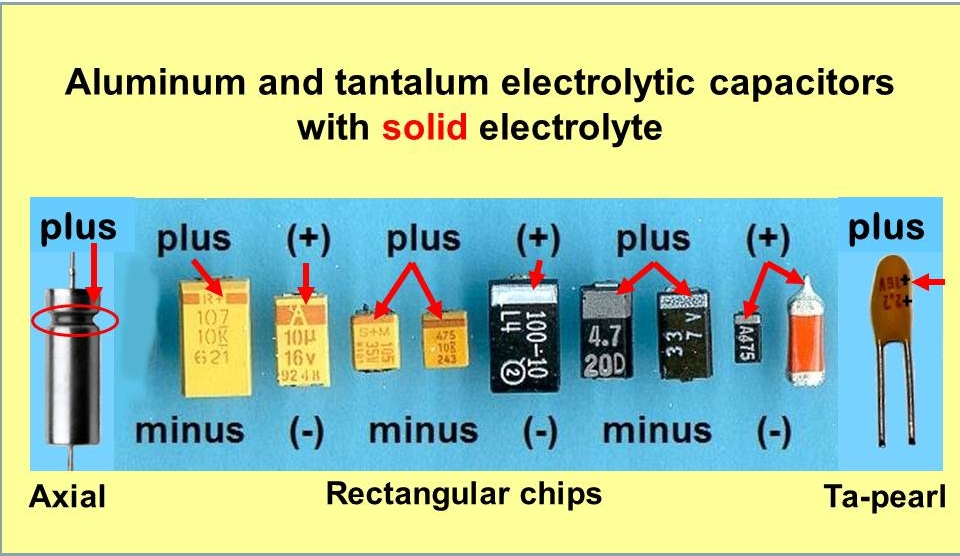

• Polarity marking
•
•

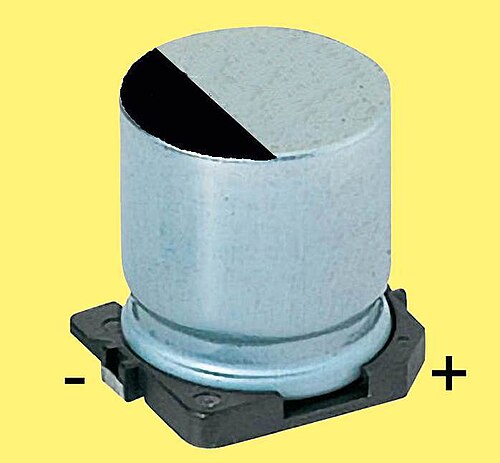

Aluminum e-caps with non-solid electrolyte have a polarity marking at the cathode (minus) side. Aluminum, tantalum, and niobium e-caps with solid electrolyte have a polarity marking at the anode (plus) side. Supercapacitors are marked at the minus side.
