البولي بروبيلين

📅 آخر تحديث: ٢٧ يوليو ٢٠٢٦
✍️ نُشر في: ٢٧ يوليو ٢٠٢٦
📷 يحتوي على 10 صور
الموسوعة الحرة

البولي بروبيلين ( PP )، المعروف أيضًا باسم البولي بروبين ، هو بوليمر لدن حراري يستخدم في مجموعة واسعة من التطبيقات. يتم إنتاجه عن طريق بلمرة النمو المتسلسل من مونومر البروبيلين .

ينتمي البولي بروبيلين إلى مجموعة البولي أوليفينات ، وهو مادة شبه بلورية وغير قطبية . تتشابه خصائصه مع البولي إيثيلين ، ولكنه أكثر صلابة ومقاومة للحرارة. وهو مادة بيضاء اللون، متينة ميكانيكياً، وتتمتع بمقاومة كيميائية عالية. [ 1 ]

البولي بروبيلين هو ثاني أكثر أنواع البلاستيك السلعي إنتاجاً على نطاق واسع (بعد البولي إيثيلين ).

تاريخ

أثبت الكيميائيان ج. بول هوجان وروبرت بانكس، من شركة فيليبس بتروليوم، بلمرة البروبيلين لأول مرة عام 1951. [ 2 ] واكتشف جوليو ناتا وكارل رين البلمرة الانتقائية الفراغية للبولي بروبيلين المتماثل في مارس 1954. [ 3 ] وأدى هذا الاكتشاف الرائد إلى إنتاج تجاري واسع النطاق للبولي بروبيلين المتماثل من قبل شركة مونتيكاتيني الإيطالية ابتداءً من عام 1957. [ 4 ] كما قام ناتا بتخليق البولي بروبيلين غير المتماثل لأول مرة. ولا يزال الاهتمام بتطوير البولي بروبيلين مستمرًا حتى الآن. فعلى سبيل المثال، يُعدّ إنتاج البولي بروبيلين من موارد حيوية موضوعًا ذا أهمية في القرن الحادي والعشرين. [ 5 ]

الخواص الكيميائية والفيزيائية

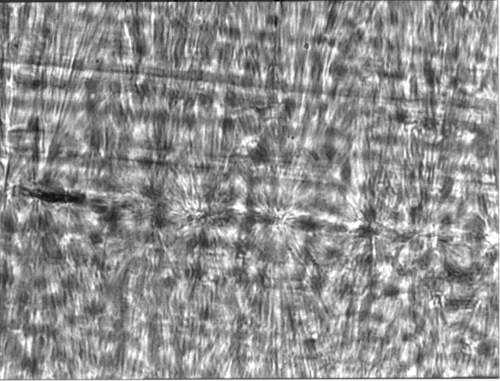

صورة مجهرية لمادة البولي بروبيلين

يتشابه البولي بروبيلين، في بعض الجوانب البسيطة، مع البولي إيثيلين ، لا سيما في سلوكه في المحلول وخصائصه الكهربائية. تُحسّن مجموعة الميثيل الخواص الميكانيكية والمقاومة الحرارية، على الرغم من انخفاض المقاومة الكيميائية. [ 6 ] : 19 تعتمد خواص البولي بروبيلين على الوزن الجزيئي وتوزيع الوزن الجزيئي، والتبلور، ونوع ونسبة المونومر المشترك (إن وُجد)، والتكتيكية المتماثلة . [ 6 ] في البولي بروبيلين المتماثل، على سبيل المثال، تتجه مجموعات الميثيل على جانب واحد من سلسلة الكربون. يُؤدي هذا الترتيب إلى درجة تبلور أعلى، وينتج عنه مادة أكثر صلابة ومقاومة للزحف من كلٍّ من البولي بروبيلين غير المتماثل والبولي إيثيلين. [ 7 ]

الخواص الميكانيكية

تتراوح كثافة البولي بروبيلين بين 0.895 و0.93  غ/سم³ . ولذلك، يُعد البولي بروبيلين البلاستيك التجاري الأقل كثافة. وبفضل انخفاض كثافته، يُمكن إنتاج قطع مصبوبة أخف وزنًا وبكميات أكبر من نفس كتلة البلاستيك. وعلى عكس البولي إيثيلين، لا تختلف المناطق البلورية وغير البلورية في البولي بروبيلين إلا اختلافًا طفيفًا في كثافتها. مع ذلك، تتغير كثافة البولي إيثيلين بشكل ملحوظ عند إضافة مواد مالئة. [ 6 ] : 24

يتراوح معامل يونغ لمادة البولي بروبيلين بين 1300 و 1800  نيوتن/مم².

يتميز البولي بروبيلين عادةً بصلابته ومرونته، خاصةً عند بلمرته مع الإيثيلين . وهذا ما يجعله مناسبًا للاستخدام كبلاستيك هندسي ، منافسًا بذلك موادًا أخرى مثل أكريلونيتريل بوتادين ستايرين (ABS). كما يُعد البولي بروبيلين اقتصاديًا نسبيًا.

يتمتع البولي بروبيلين بمقاومة جيدة للإجهاد . [ 8 ] : 3070

الخواص الحرارية

تتراوح درجة انصهار البولي بروبيلين ضمن نطاق معين، لذا تُحدد هذه الدرجة بإيجاد أعلى درجة حرارة في مخطط المسح الحراري التفاضلي . يتميز البولي بروبيلين المتماثل تمامًا بدرجة انصهار تبلغ 171 درجة مئوية (340 درجة فهرنهايت) . أما البولي بروبيلين المتماثل التجاري، فتتراوح درجة انصهاره بين 160 و166 درجة مئوية (320 إلى 331 درجة فهرنهايت) ، وذلك تبعًا لنوع المادة غير المتماثلة ودرجة التبلور. بينما يتميز البولي بروبيلين المتماثل بنسبة تبلور 30% بدرجة انصهار تبلغ 130 درجة مئوية (266 درجة فهرنهايت) . [ 8 ] يصبح البولي بروبيلين هشًا عند درجات حرارة أقل من الصفر المئوي . [ 9 ]

يُعد التمدد الحراري لمادة البولي بروبيلين كبيرًا، ولكنه أقل نوعًا ما من التمدد الحراري لمادة البولي إيثيلين. [ 9 ]

الخواص الكيميائية

تُفضل جزيئات البروبيلين الارتباط معًا "رأسًا بذيل"، مُشكلةً سلسلةً تحتوي على مجموعات ميثيل على كل ذرة كربون ثانية، ولكن يحدث بعض العشوائية. [ 10 ] يُقاوم البولي بروبيلين في درجة حرارة الغرفة الدهون ومعظم المذيبات العضوية ، باستثناء المؤكسدات القوية. يُمكن تخزين الأحماض والقواعد غير المؤكسدة في حاويات مصنوعة من البولي بروبيلين. عند درجات حرارة مرتفعة، يُمكن إذابة البولي بروبيلين في مذيبات غير قطبية مثل الزيلين والتترالين والديكالين . نظرًا لوجود ذرة كربون ثالثية، فإن البولي بروبيلين أقل مقاومةً كيميائيًا من البولي إيثيلين (انظر قاعدة ماركوفنيكوف ). [ 11 ]

معظم البولي بروبيلين التجاري متماثل التكتيك ، ويتميز بدرجة تبلور متوسطة بين البولي إيثيلين منخفض الكثافة (LDPE) والبولي إيثيلين عالي الكثافة (HDPE). يذوب كل من البولي بروبيلين متماثل التكتيك وغير متماثل التكتيك في البارا- زيلين عند درجة حرارة 140  درجة مئوية. يترسب البولي بروبيلين متماثل التكتيك عند تبريد المحلول إلى 25  درجة مئوية، بينما يبقى الجزء غير متماثل التكتيك قابلاً للذوبان في البارا -زيلين.

معدل تدفق الذوبان (MFR) أو مؤشر تدفق الذوبان (MFI) هو مقياس للوزن الجزيئي للبولي بروبيلين. يساعد هذا المقياس في تحديد مدى سهولة تدفق المادة الخام المنصهرة أثناء عملية التصنيع. البولي بروبيلين ذو معدل تدفق الذوبان الأعلى يملأ قالب البلاستيك بسهولة أكبر أثناء عملية حقن أو نفخ القوالب. مع ذلك، ومع زيادة تدفق الذوبان، تنخفض بعض الخصائص الفيزيائية، مثل مقاومة الصدمات.

يوجد ثلاثة أنواع رئيسية من البولي بروبيلين: المتجانس ، والبوليمر المشترك العشوائي، والبوليمر المشترك الكتلي . يُستخدم المونومر المشترك عادةً مع الإيثيلين . إضافة مطاط الإيثيلين-بروبيلين ( EPDM) إلى البولي بروبيلين المتجانس تزيد من مقاومته للصدمات في درجات الحرارة المنخفضة. أما إضافة مونومر الإيثيلين المُبلمر عشوائيًا إلى البولي بروبيلين المتجانس فتُقلل من بلورية البوليمر، وتُخفض درجة انصهاره، وتجعله أكثر شفافية.

التركيب الجزيئي – التكتيكية

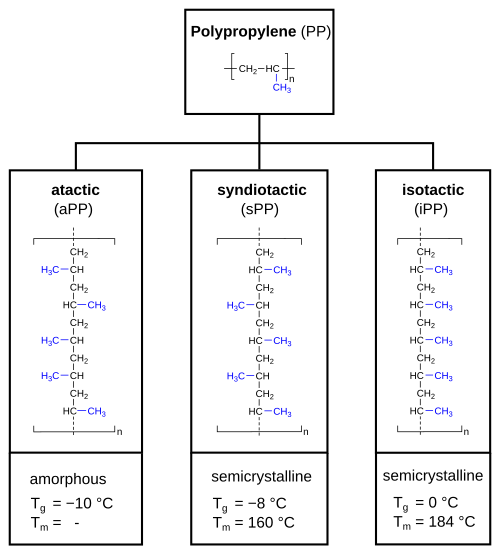

يمكن تصنيف البولي بروبيلين إلى ثلاثة أنواع: البولي بروبيلين غير المنتظم (aPP)، والبولي بروبيلين المتناوب (sPP)، والبولي بروبيلين المتساوي (iPP). في حالة البولي بروبيلين غير المنتظم، تكون مجموعة الميثيل (-CH3 ) موزعة عشوائيًا، ومتناوبة في البولي بروبيلين المتناوب ، ومنتظمة في البولي بروبيلين المتساوي. يؤثر هذا التوزيع على درجة التبلور (غير متبلور أو شبه متبلور) والخواص الحرارية (المُعبر عنها بنقطة التحول الزجاجي Tg ونقطة الانصهار Tm ) .

يصف مصطلح "التكتيكية" في البولي بروبيلين كيفية توجيه مجموعة الميثيل في سلسلة البوليمر. عادةً ما يكون البولي بروبيلين التجاري متماثل التكتيك. لذلك، تشير هذه المقالة دائمًا إلى البولي بروبيلين متماثل التكتيك، ما لم يُذكر خلاف ذلك. تُقاس التكتيكية عادةً كنسبة مئوية، باستخدام مؤشر التماثل التكتيكي (وفقًا للمعيار DIN 16774). يُقاس هذا المؤشر بتحديد نسبة البوليمر غير القابل للذوبان في الهيبتان المغلي. يتراوح مؤشر التماثل التكتيكي للبولي بروبيلين المتوفر تجاريًا عادةً بين 85 و95%. تؤثر التكتيكية على الخصائص الفيزيائية للبوليمر . نظرًا لوجود مجموعة الميثيل في البولي بروبيلين متماثل التكتيك باستمرار على نفس الجانب، فإنها تُجبر الجزيء الكبير على اتخاذ شكل حلزوني ، كما هو الحال في النشا . يؤدي التركيب متماثل التكتيك إلى بوليمر شبه بلوري . كلما زادت نسبة التساوي التوتري (الكسر المتساوي التكتيك)، زادت درجة التبلور، وبالتالي زادت درجة التليين والصلابة ومعامل المرونة والصلابة. [ 6 ] : 22

أما البولي بروبيلين غير المنتظم، من ناحية أخرى، فيفتقر إلى أي انتظام، مما يمنعه من التبلور، وبالتالي يخلق مادة غير متبلورة .

البنية البلورية للبولي بروبيلين

يتميز البولي بروبيلين المتماثل بدرجة عالية من التبلور ، تتراوح بين 30 و60% في المنتجات الصناعية. أما البولي بروبيلين المتناوب فهو أقل تبلورًا، بينما البولي بروبيلين غير المتماثل غير متبلور (غير بلوري). [ 12 ] : 251

البولي بروبيلين متساوي التكتيك (iPP)

يمكن أن يوجد البولي بروبيلين في أشكال بلورية متنوعة تختلف باختلاف الترتيب الجزيئي لسلاسل البوليمر. تُصنف هذه الأشكال البلورية إلى أشكال ألفا، وبيتا، وجاما، بالإضافة إلى الأشكال الميزومورفية (السميكتية). [ 13 ] يُعد شكل ألفا هو السائد في البولي بروبيلين المتساوي التكتيك (iPP). تتكون هذه البلورات من صفائح على شكل سلاسل مطوية. ومن الخصائص المميزة لهذه البلورات أن الصفائح مرتبة في ما يُعرف بالبنية المتقاطعة. [ 14 ] تتراوح درجة انصهار المناطق البلورية ألفا بين 185 [ 15 ] [ 16 ] و220  درجة مئوية، [ 15 ] [ 17 ] وتتراوح كثافتها بين 0.936 و0.946 غ/ سم³ . [ 18 ] [ 19 ] يُعدّ التعديل β أقل انتظامًا نسبيًا، مما يجعله يتشكل بشكل أسرع [ 20 ] [ 21 ] وله نقطة انصهار منخفضة تتراوح بين 170 و200  درجة مئوية. [ 15 ] [ 22 ] [ 23 ] [ 17 ] يمكن تعزيز تكوين التعديل β بواسطة عوامل التبلور، ودرجات الحرارة المناسبة، وإجهاد القص. [ 20 ] [ 24 ] نادرًا ما يتشكل التعديل γ في ظل الظروف المستخدمة في الصناعة، وهو غير مفهوم جيدًا. مع ذلك، يحدث التعديل الميزومورفي بشكل متكرر في المعالجة الصناعية، نظرًا لتبريد البلاستيك بسرعة عادةً. تتراوح درجة انتظام الطور الميزومورفي بين الطور البلوري والطور غير المتبلور، وتبلغ كثافته 0.916 جم/ سم³ . يُعتبر الطور الميزومورفي سببًا للشفافية في الأغشية المبردة بسرعة (بسبب انخفاض الترتيب وصغر حجم البلورات). [ 12 ]

البولي بروبيلين المتشابك (sPP)

تم اكتشاف البولي بروبيلين المتناوب التكتيكي بعد فترة طويلة من اكتشاف البولي بروبيلين المتماثل التكتيكي، ولم يكن من الممكن تحضيره إلا باستخدام محفزات الميتالوسين . يتميز البولي بروبيلين المتناوب التكتيكي بانخفاض درجة انصهاره، حيث تتراوح بين 161 و186  درجة مئوية، وذلك تبعًا لدرجة التكتيكية. [ 25 ] [ 26 ] [ 27 ]

البولي بروبيلين غير المنتظم (aPP)

البولي بروبيلين غير المتبلور مادة غير متبلورة، وبالتالي لا يمتلك بنية بلورية. وبسبب افتقاره إلى التبلور، يذوب بسهولة حتى في درجات الحرارة المعتدلة، مما يسمح بفصله كمنتج ثانوي عن البولي بروبيلين المتبلور عن طريق الاستخلاص . ومع ذلك، فإن البولي بروبيلين غير المتبلور الناتج بهذه الطريقة ليس غير متبلور تمامًا، بل قد يحتوي على 15% من الأجزاء البلورية. كما يمكن إنتاج البولي بروبيلين غير المتبلور بشكل انتقائي باستخدام محفزات الميتالوسين، ويتميز البولي بروبيلين غير المتبلور المنتج بهذه الطريقة بوزن جزيئي أعلى بكثير. [ 12 ] يتميز البولي بروبيلين غير المتبلور بكثافة ونقطة انصهار ودرجة حرارة تليين أقل من الأنواع البلورية، وهو لزج ومطاطي في درجة حرارة الغرفة. وهو مادة عديمة اللون وعكرة، ويمكن استخدامه بين -15 و+120  درجة مئوية. يُستخدم البولي بروبيلين غير المتبلور كمادة مانعة للتسرب، وكمادة عازلة للسيارات ، وكمادة مضافة للبيتومين . [ 28 ]

البوليمرات المشتركة

تُستخدم البوليمرات المشتركة من البولي بروبيلين أيضاً. ومن أهمها البوليمر المشترك العشوائي من البولي بروبيلين ( PPR أو PP-R )، وهو بوليمر مشترك عشوائي مع البولي إيثيلين يُستخدم في صناعة الأنابيب البلاستيكية .

تجربة عشوائية مضبوطة مع إعطاء المريض

يُعد البولي بروبيلين ذو درجة حرارة التبلور العشوائي ( PP-RCT )، والذي يُستخدم أيضًا في صناعة الأنابيب البلاستيكية ، شكلاً جديدًا من هذا البلاستيك. ويكتسب قوة أعلى عند درجات الحرارة العالية من خلال التبلور بيتا . [ 29 ]

التدهور

تأثير التعرض للأشعة فوق البنفسجية على حبل البولي بروبيلين

يُعد البولي بروبيلين عرضةً لتلف السلسلة عند تعرضه لدرجات حرارة أعلى من 100  درجة مئوية. عادةً ما تحدث الأكسدة عند مراكز الكربون الثالثية، مما يؤدي إلى تكسر السلسلة عبر التفاعل مع الأكسجين . في التطبيقات الخارجية، يتجلى التلف في ظهور الشقوق والتشققات الدقيقة . يمكن حمايته باستخدام مُثبِّتات بوليمرية متنوعة ، بما في ذلك إضافات ماصة للأشعة فوق البنفسجية ومضادات الأكسدة مثل الفوسفيتات (مثل فوسفيت ثلاثي (2،4-ثنائي-ثالثي-بوتيل فينيل) ) والفينولات المعيقة، والتي تمنع تلف البوليمر . [ 1 ] وقد ثبت أن المجتمعات الميكروبية المعزولة من عينات التربة المخلوطة بالنشا قادرة على تحليل البولي بروبيلين. [ 30 ] كما ورد أن البولي بروبيلين يتحلل داخل جسم الإنسان على شكل أجهزة شبكية قابلة للزرع. تُشكِّل المادة المتحللة طبقةً تُشبه لحاء الشجر على سطح ألياف الشبكة. [ 31 ]

الخصائص البصرية

يمكن جعل البولي بروبيلين شبه شفاف عندما يكون غير ملون، ولكنه ليس شفافاً بسهولة مثل البوليسترين أو الأكريليك أو بعض أنواع البلاستيك الأخرى. غالباً ما يكون معتماً أو ملوناً باستخدام الأصباغ.

إنتاج

يتم إنتاج البولي بروبيلين عن طريق بلمرة البروبين بالنمو المتسلسل :

يمكن تصنيف عمليات الإنتاج الصناعي إلى بلمرة الطور الغازي، وبلمرة الكتلة ، وبلمرة المعلق . وتستخدم جميع العمليات الحديثة أنظمة مفاعلات إما في الطور الغازي أو في الكتلة. [ 1 ]

  • في مفاعلات الطور الغازي والمفاعلات المعلقة، يتشكل البوليمر حول جزيئات المحفز غير المتجانس. تُجرى عملية البلمرة في الطور الغازي في مفاعل ذي طبقة مميعة ، حيث يُمرر البروبين فوق طبقة تحتوي على المحفز غير المتجانس (الصلب) ، ويُفصل البوليمر المتشكل على شكل مسحوق ناعم ثم يُحوّل إلى حبيبات . يُعاد تدوير الغاز غير المتفاعل وإدخاله مرة أخرى إلى المفاعل.
  • في عملية البلمرة الكتلية، يعمل البروبين السائل كمذيب لمنع ترسب البوليمر. تتم البلمرة عند درجة حرارة تتراوح بين 60 و80  درجة مئوية،  ويُطبق ضغط يتراوح بين 30 و40 ضغط جوي للحفاظ على البروبين في الحالة السائلة. تُستخدم عادةً مفاعلات حلقية في البلمرة الكتلية . وتقتصر هذه العملية على استخدام الإيثين كمونومر مشترك بنسبة قصوى تبلغ 5% نظرًا لمحدودية ذوبان البوليمر في البروبين السائل.
  • في عملية البلمرة المعلقة، تُستخدم عادةً الألكانات C4-C6 ( البيوتان ، البنتان ، أو الهكسان ) كمخفف خامل لتعليق جزيئات البوليمر المتنامية. ويُضاف البروبين إلى الخليط على شكل غاز.

المحفزات

تتأثر خصائص البولي بروبيلين بشدة بتكتيكيته ، أي الوضع النسبي (رأسًا لرأس مقابل رأسًا لذيل، وما إلى ذلك) وتوجيه مجموعات الميثيل ( CH3).3 ). يحدد العامل الحفاز هذين الجانبين.

توجد المحفزات المتوفرة تجارياً بنوعين، غير متجانسة ومتجانسة .

تُحضّر المحفزات غير المتجانسة النموذجية من TiCl4 كمكون نشط وMgCl2 كحاملللمحفز. [ 32 ] [ 33 ] [ 34 ] تحتوي هذه المحفزات أيضًا على مُعدِّلات عضوية، إما إسترات أو إسترات ثنائية الأحماض العطرية أو إيثرات. يتم تنشيط هذه المخاليط، التي لا تُعد محفزات، بواسطة كواشف مثلالألومنيوم العضويةمثلثلاثي إيثيل الألومنيوم(Al2(C2H5)6).عادةً ما يتم تصنيع البولي بروبيلين المتساوي التكتيك تجاريًا إما في وسط من البروبيلين السائل أو في مفاعلات الطور الغازي.

نموذج كروي وعصوي للبولي بروبيلين المتناظر

تُجرى عملية التخليق التجاري للبولي بروبيلين المتناوب باستخدام فئة خاصة من محفزات الميتالوسين، مما يُبرز دور المحفزات المتجانسة. وكما هو الحال مع المحفزات غير المتجانسة، تُحضّر هذه المحفزات بتنشيط هاليد معدني. ومن المحفزات الأولية الشائعة نسخ مُعدّلة من ثنائي كلوريد الزركوناسين . وتشمل التعديلات ربط ربيطتي السيكلوبنتادينيل بمجموعات تساهمية مثل Si(CH3)2، بالإضافة إلى استبدال ربيطة السيكلوبنتادينيل بمجموعات ذات صلة مثل الإندينيل والفلورينيل . [ 35 ] غالبًا ما تُنشّط هذه المركبات باستخدام كواشف الألومنيوم العضوية مثل ميثيل ألومينوكسان (MAO) . [ 36 ]

التصنيع من البولي بروبيلين

يمكن تحقيق عملية صهر البولي بروبيلين عن طريق البثق والتشكيل . تشمل طرق البثق الشائعة إنتاج ألياف النفخ بالذوبان والألياف المغزولة لتشكيل لفائف طويلة لتحويلها لاحقًا إلى مجموعة واسعة من المنتجات المفيدة، مثل أقنعة الوجه والفلاتر وحفاضات الأطفال والمناديل المبللة.

تُعدّ تقنية التشكيل بالحقن أكثر تقنيات التشكيل شيوعًا ، وتُستخدم في صناعة أجزاء مثل الأكواب، وأدوات المائدة، والقوارير، والأغطية، والحاويات، والأدوات المنزلية، وقطع غيار السيارات كالبطاريات. كما تُستخدم أيضًا تقنيات التشكيل بالنفخ والتشكيل بالنفخ الممدد بالحقن ، والتي تتضمن كلًا من البثق والتشكيل.

يُعزى العدد الكبير من استخدامات البولي بروبيلين النهائية إلى إمكانية تعديل أنواعه بخصائص جزيئية محددة وإضافة مواد معينة أثناء تصنيعه. فعلى سبيل المثال، يمكن إضافة مواد مضادة للكهرباء الساكنة لمساعدة أسطح البولي بروبيلين على مقاومة الغبار والأوساخ. كما يمكن استخدام العديد من تقنيات التشطيب الفيزيائي على البولي بروبيلين، مثل التشغيل الآلي . ويمكن تطبيق معالجات سطحية على أجزاء البولي بروبيلين لتعزيز التصاق أحبار الطباعة والدهانات.

يُنتج البولي بروبيلين الموسع (EPP) من خلال عمليات التصنيع في الحالة الصلبة والمنصهرة. يُصنع EPP باستخدام عملية الصهر مع عوامل نفخ كيميائية أو فيزيائية. لم تنجح عملية توسيع البولي بروبيلين في الحالة الصلبة نظرًا لبنيته البلورية العالية. في هذا السياق، طُوّرت استراتيجيتان جديدتان لتوسيع البولي بروبيلين. لوحظ أنه يمكن توسيع البولي بروبيلين لإنتاج EPP من خلال التحكم في بنيته البلورية أو من خلال مزجه مع بوليمرات أخرى. [ 37 ] [ 38 ]

البولي بروبيلين ثنائي المحور (BOPP)

عندما يتم بثق غشاء البولي بروبيلين وتمديده في اتجاه الماكينة وعبرها، يُطلق عليه اسم البولي بروبيلين ثنائي المحور . تُستخدم طريقتان شائعتان لإنتاج أغشية BOPP، وهما: عملية التثبيت ثنائية الاتجاه أو عملية بثق الأغشية المنفوخة ذات الفقاعة المزدوجة. [ 39 ] يزيد التوجيه ثنائي المحور من المتانة والشفافية. يُستخدم BOPP على نطاق واسع كمادة تغليف لمنتجات مثل الوجبات الخفيفة والفواكه والخضراوات الطازجة والحلويات. يسهل طلاؤه وطباعته وتغليفه للحصول على المظهر والخصائص المطلوبة لاستخدامه كمادة تغليف. تُسمى هذه العملية عادةً بالتحويل . يُنتج عادةً على شكل لفائف كبيرة تُقطع على آلات التقطيع إلى لفائف أصغر لاستخدامها في آلات التغليف. يُستخدم BOPP أيضًا في صناعة الملصقات والبطاقات [ 40 ] بالإضافة إلى OPP. وهو غير متفاعل، مما يجعله مناسبًا للاستخدام الآمن في صناعات الأدوية والأغذية. يُعد BOPP أحد أهم أغشية البولي أوليفين التجارية. تتوفر أغشية BOPP بأحجام وسماكات مختلفة. وهي شفافة ومرنة.

التطبيقات

غطاء علبة تيك تاك مصنوع من البولي بروبيلين ، مزود بمفصل مرن ورمز تعريف الراتنج أسفل غطائه.

نظراً لمقاومة البولي بروبيلين للإجهاد، تُصنع معظم المفصلات البلاستيكية المرنة ، مثل تلك الموجودة في زجاجات المياه ذات الأغطية القلابة، من هذه المادة. ومع ذلك، من المهم التأكد من توجيه جزيئات السلسلة بشكل صحيح عبر المفصلة لزيادة قوتها إلى أقصى حد.

يُستخدم البولي بروبيلين في تصنيع أنظمة الأنابيب ، سواء تلك المصممة لتحقيق نقاء عالٍ أو تلك المصممة للقوة والصلابة (مثل تلك المستخدمة في أنظمة مياه الشرب، وأنظمة التدفئة والتبريد المائية ، ومعالجة المياه ). [ 41 ] غالبًا ما يُختار هذا النوع من المواد لمقاومته للتآكل والتسرب الكيميائي، ومقاومته لمعظم أنواع التلف المادي، بما في ذلك الصدمات والتجمد، وفوائده البيئية، وإمكانية وصله بالصهر الحراري بدلًا من اللصق. [ 42 ] [ 43 ] [ 44 ]

كرسي بمقعد من البولي بروبيلين

يمكن تصنيع العديد من الأدوات البلاستيكية المستخدمة في المجال الطبي أو المختبري من مادة البولي بروبيلين لقدرتها على تحمل الحرارة في أجهزة التعقيم بالبخار . كما أن مقاومتها للحرارة تجعلها مناسبة لتصنيع غلايات المياه المنزلية . لا تنصهر عبوات الطعام المصنوعة منها في غسالة الأطباق، ولا أثناء عمليات التعبئة الصناعية الساخنة. لهذا السبب، تُصنع معظم علب منتجات الألبان البلاستيكية من البولي بروبيلين وتُغلق بورق الألومنيوم (وكلاهما من المواد المقاومة للحرارة). بعد تبريد المنتج، تُغطى العلب عادةً بأغطية مصنوعة من مواد أقل مقاومة للحرارة، مثل البولي إيثيلين منخفض الكثافة (LDPE) أو البوليسترين. تُتيح هذه العلب مثالًا عمليًا جيدًا على الفرق في معامل المرونة، حيث يكون ملمس البولي إيثيلين منخفض الكثافة المطاطي (الأكثر ليونة ومرونة) واضحًا مقارنةً بالبولي بروبيلين من نفس السماكة. تُصنع العبوات البلاستيكية المتينة والشفافة والقابلة لإعادة الاستخدام، والمتوفرة بأشكال وأحجام متنوعة للمستهلكين من شركات مختلفة مثل ربرميد وستيرلايت ، عادةً من مادة البولي بروبيلين ، مع أن الأغطية تُصنع غالبًا من مادة البولي إيثيلين منخفض الكثافة (LDPE) الأكثر مرونة، ما يسمح بإغلاقها بإحكام. كما يُمكن استخدام البولي بروبيلين في صناعة الزجاجات ذات الاستخدام الواحد لحفظ السوائل أو المساحيق أو ما شابهها من المنتجات الاستهلاكية، مع العلم أن البولي إيثيلين عالي الكثافة (HDPE) والبولي إيثيلين تيريفثالات (PTFE) يُستخدمان أيضًا في صناعة الزجاجات. غالبًا ما تُصنع الدلاء البلاستيكية وبطاريات السيارات وسلال المهملات وزجاجات الأدوية وحافظات المشروبات الباردة والأطباق والأباريق من البولي بروبيلين أو البولي إيثيلين عالي الكثافة، وكلاهما يتميزان بمظهر وملمس وخصائص متشابهة إلى حد كبير في درجة حرارة الغرفة. كما تُصنع العديد من الأجهزة الطبية من البولي بروبيلين. [ 45 ]

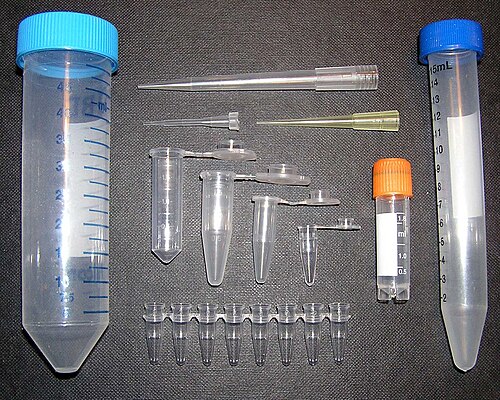

أدوات مصنوعة من البولي بروبيلين للاستخدام المختبري. الأغطية الزرقاء والبرتقالية ليست مصنوعة من البولي بروبيلين.

يُعد البولي بروبيلين ثنائي المحور (BOPP) أحد التطبيقات الشائعة. تُستخدم هذه الألواح في صناعة مجموعة واسعة من المواد، بما في ذلك الأكياس الشفافة . عندما يكون البولي بروبيلين ثنائي المحور، يصبح شفافًا تمامًا، مما يجعله مادة تغليف ممتازة للمنتجات الفنية والتجارية. يتميز البولي بروبيلين بثبات ألوانه العالي، ويُستخدم على نطاق واسع في صناعة السجاد والبسط المنزلية. [ 46 ] كما يُستخدم البولي بروبيلين بكثرة في صناعة الحبال، التي تتميز بخفتها الكافية للطفو على الماء. [ 47 ] [ 48 ] عند تساوي الكتلة والبنية، يكون حبل البولي بروبيلين مشابهًا في قوته لحبل البوليستر. يُعد البولي بروبيلين أقل تكلفة من معظم الألياف الاصطناعية الأخرى. يُستخدم البولي بروبيلين أيضًا كبديل للبولي فينيل كلوريد (PVC) كعازل للكابلات الكهربائية، وخاصةً كابلات LSZH في البيئات منخفضة التهوية، لا سيما الأنفاق. يعود ذلك إلى انبعاثه كمية أقل من الدخان وعدم انبعاث الهالوجينات السامة، التي قد تؤدي إلى تكوين الأحماض في درجات الحرارة العالية. كما يُستخدم البولي بروبيلين بشكل خاص في أغشية الأسقف كطبقة عازلة للماء في الأنظمة أحادية الطبقة، على عكس الأنظمة المعدلة. ويُستخدم البولي بروبيلين بشكل شائع في قوالب البلاستيك، حيث يُحقن في قالب وهو منصهر، مُشكِّلاً أشكالاً معقدة بتكلفة منخفضة نسبيًا وبكميات كبيرة؛ ومن الأمثلة على ذلك أغطية الزجاجات والزجاجات والوصلات.

يمكن إنتاجه أيضًا على شكل صفائح، ويُستخدم على نطاق واسع في صناعة حافظات القرطاسية ، وأغلفة المجلدات الحلقية ، والتغليف ، وصناديق التخزين. بفضل تنوع ألوانه، ومتانته، وانخفاض تكلفته، ومقاومته للأوساخ، يُعدّ مثاليًا كغطاء واقٍ للأوراق والمواد الأخرى. ولهذا السبب، يُستخدم في ملصقات مكعب روبيك .

أتاح توفر صفائح البولي بروبيلين فرصةً للمصممين لاستخدام هذه المادة. يُعد هذا البلاستيك خفيف الوزن والمتين والملون خيارًا مثاليًا لصنع أغطية المصابيح، وقد طُوّرت العديد من التصاميم باستخدام أجزاء متشابكة لإنشاء تصاميم متقنة.

تُستخدم ألياف البولي بروبيلين كمادة مضافة للخرسانة لزيادة قوتها وتقليل التشققات والتقشر . [ 49 ] في بعض المناطق المعرضة للزلازل (مثل كاليفورنيا)، تُضاف ألياف البولي بروبيلين إلى التربة لتحسين قوة التربة وقدرتها على امتصاص الصدمات عند بناء أساسات المنشآت مثل المباني والجسور، إلخ. [ 50 ]

ملابس

خيوط ومنسوجات البولي بروبيلين المتنوعة

يُعد البولي بروبيلين بوليمرًا رئيسيًا يُستخدم في الأقمشة غير المنسوجة ، حيث يُستخدم أكثر من 50% منه في صناعة حفاضات الأطفال والمنتجات الصحية، إذ يُعالج لامتصاص الماء (مُحِبّ للماء) بدلًا من طرده بطبيعته (كاره للماء). تشمل الاستخدامات الأخرى للأقمشة غير المنسوجة فلاتر الهواء والغاز والسوائل، حيث تُشكّل الألياف على هيئة صفائح أو شبكات تُطوى لتكوين خراطيش أو طبقات تُرشّح بكفاءات متفاوتة ضمن نطاق 0.5 إلى 30 ميكرومتر . تُستخدم هذه التطبيقات في المنازل كفلاتر للمياه أو في فلاتر أجهزة التكييف. تُعتبر أقمشة البولي بروبيلين غير المنسوجة، ذات المساحة السطحية العالية والمُحِبّة للزيوت بطبيعتها، مثالية لامتصاص بقع الزيت، كما هو الحال مع الحواجز العائمة المعروفة بالقرب من مواقع بقع الزيت في الأنهار.

يُستخدم البولي بروبيلين، أو "البولي برو"، في صناعة الملابس الداخلية الشتوية، مثل القمصان ذات الأكمام الطويلة والملابس الداخلية الطويلة. كما يُستخدم البولي بروبيلين في الملابس الصيفية، حيث يعمل على امتصاص العرق بعيدًا عن الجلد. وقد حلّ البوليستر محل البولي بروبيلين في هذه التطبيقات في الجيش الأمريكي، كما هو الحال في نظام ECWCS . [ 51 ] على الرغم من أن ملابس البولي بروبيلين ليست قابلة للاشتعال بسهولة، إلا أنها قد تنصهر، مما قد يؤدي إلى حروق شديدة في حال تعرض مرتديها لانفجار أو حريق من أي نوع. [ 52 ] ومن المعروف أن الملابس الداخلية المصنوعة من البولي بروبيلين تحتفظ بروائح الجسم التي يصعب إزالتها. أما الجيل الحالي من البوليستر فلا يعاني من هذه المشكلة. [ 53 ]

طبي

يُستخدم بشكل شائع في المجال الطبي في خيوط الجراحة الاصطناعية غير القابلة للامتصاص ، والتي تُصنعها شركة إيثيكون.

استُخدم البولي بروبيلين في عمليات إصلاح الفتق وهبوط أعضاء الحوض لحماية الجسم من ظهور فتق جديد في نفس الموضع. تُوضع رقعة صغيرة من هذه المادة فوق موضع الفتق، تحت الجلد، وهي عملية غير مؤلمة ونادرًا ما يرفضها الجسم. مع ذلك، فإن شبكة البولي بروبيلين تُسبب تآكل الأنسجة المحيطة بها خلال فترة غير محددة تتراوح بين أيام وسنوات.

كان من أبرز استخداماتها استخدامها كشبكة مهبلية لعلاج هبوط المهبل وسلس البول المصاحب له. [ 54 ] ونظرًا لميل شبكة البولي بروبيلين المذكور آنفًا إلى إحداث تآكل في الأنسجة المحيطة بها، أصدرت إدارة الغذاء والدواء الأمريكية (FDA) عدة تحذيرات بشأن استخدام مجموعات البولي بروبيلين الطبية في بعض تطبيقات هبوط أعضاء الحوض، وتحديدًا عند إدخالها بالقرب من جدار المهبل، وذلك بسبب الزيادة المستمرة في عدد حالات تآكل الأنسجة الناتج عن الشبكة والتي أبلغ عنها المرضى خلال السنوات القليلة الماضية. [ 55 ] وفي 3 يناير 2012، أمرت إدارة الغذاء والدواء الأمريكية 35 شركة مصنعة لهذه المنتجات الشبكية بدراسة آثارها الجانبية. وبسبب تفشي جائحة كوفيد-19 في عام 2020، ازداد الطلب على البولي بروبيلين بشكل ملحوظ لأنه مادة خام أساسية لإنتاج الأقمشة المصهورة ، والتي بدورها تُستخدم كمادة خام لإنتاج الكمامات.

إعادة التدوير

تعتمد معظم عمليات إعادة تدوير البولي بروبيلين على إعادة التدوير الميكانيكية ، كما هو الحال مع البولي إيثيلين: حيث تُسخّن المادة لتليينها أو صهرها، ثم تُشكّل ميكانيكيًا إلى منتجات جديدة. [ 56 ] وحتى عام 2015، لم تتجاوز نسبة البولي بروبيلين المُعاد تدويره 1%. [ 57 ] يُؤدي التسخين إلى تدهور هيكل الكربون بشكلٍ أكبر من البولي إيثيلين، حيث يُفكّكه إلى جزيئات عضوية أصغر، لأن مجموعة الميثيل الجانبية في البولي بروبيلين عُرضة للتدهور الحراري التأكسدي والضوئي التأكسدي . [ 57 ]

يمكن أيضًا إعادة تدوير البولي بروبيلين عن طريق التحلل الحراري ؛ وتشير الدراسات إلى أن هذا قد يكون أكثر ملاءمة للبيئة من طرق إعادة التدوير الأخرى [ 58 ] .

يحتوي البولي بروبيلين على الرقم "5" كرمز تعريف للراتنج الخاص به : [ 59 ]

إصلاح

يمكن ربط الأجسام المصنوعة من البولي بروبيلين باستخدام غراء إيبوكسي ثنائي المكونات أو باستخدام مسدسات الغراء الساخن. [ 60 ]

يمكن صهر البولي بروبيلين باستخدام تقنية اللحام السريع . في هذه التقنية، يُزود جهاز لحام البلاستيك، المشابه لمكواة اللحام في الشكل والقدرة، بأنبوب تغذية لقضيب اللحام البلاستيكي. يقوم رأس اللحام السريع بتسخين القضيب والركيزة، وفي الوقت نفسه يضغط على قضيب اللحام المنصهر في مكانه. تُوضع خرزة من البلاستيك المُلين في الوصلة، ثم تندمج الأجزاء مع قضيب اللحام. مع البولي بروبيلين، يجب "خلط" قضيب اللحام المنصهر مع المادة الأساسية شبه المنصهرة التي يتم تصنيعها أو إصلاحها. يُعد "مسدس" اللحام السريع في الأساس مكواة لحام ذات رأس عريض ومسطح، يُستخدم لصهر وصلة اللحام ومادة الحشو لتكوين رابطة قوية.

مشكلة صحية

كان البولي بروبيلين أكثر أنواع الألياف البلاستيكية الدقيقة شيوعًا التي تم العثور عليها في البصلات الشمية لدى 8 من أصل 15 شخصًا متوفى في إحدى الدراسات. [ 61 ]

قابلية الاحتراق

مثل جميع المركبات العضوية، فإن البولي بروبيلين قابل للاشتعال. [ 62 ] تبلغ درجة وميض التركيبة النموذجية 260  درجة مئوية؛ ودرجة حرارة الاشتعال الذاتي 388  درجة مئوية. [ 63 ]

مراجع

  1. 1 2 3 غاليتنر، ماركوس؛ بوليك ، كريستيان (2014). "البولي بروبلين". موسوعة أولمان للكيمياء الصناعية . فاينهايم: وايلي-VCH. الصفحات من 1 إلى 44. دوى : 10.1002/14356007.o21_o04.pub2 . رقم ISBN  9783527306732.
  2. ↑ ستينسون، ستيفن (1987). "مكتشفو البولي بروبيلين يتقاسمون الجائزة". أخبار الكيمياء والهندسة . 65 (10): 30. doi : 10.1021/cen-v065n010.p030 .
  3. ↑ موريس، بيتر جيه تي (2005). رواد البوليمرات: تاريخ مبسط لعلم وتكنولوجيا الجزيئات الكبيرة . مؤسسة التراث الكيميائي. ص 76. ISBN  978-0-941901-03-1.
  4. ↑ "هذا الأسبوع قبل 50 عامًا" . مجلة نيو ساينتست . 28 أبريل 2007. ص 15.
  5. ↑ وانغ، سوكسي؛ مويروري، جوزيف كينيانجوي؛ سو، شيانغ يون ديبي؛ ليو، سونغلين؛ ثيتسارتارن، وارينتورن؛ تان، بنغ هون؛ سواردي، آدي؛ لي، زيبياو؛ تشو، تشيانغ؛ لوه، شيان جون (17 يناير 2023). " البولي بروبيلين الحيوي والمركبات الحيوية القائمة على البولي بروبيلين: حلول لمستقبل مستدام" . مجلة الكيمياء: مجلة آسيوية . 18 (2) e202200972. doi : 10.1002/asia.202200972 . ISSN 1861-4728 . PMID 36461701. S2CID 253825228 .
  6. 1 2 3 4 تريباثي، د. (2001). دليل عملي للبولي بروبيلين . شروزبري: رابرا للتكنولوجيا. ISBN 978-1-85957-282-5.
  7. ↑ "بلاستيك البولي بروبيلين: مواد وألياف بلاستيكية من البولي بروبيلين من شركة بوركس" . www.porex.com . مؤرشف من الأصل بتاريخ 14 نوفمبر 2016. تم الاطلاع عليه بتاريخ 23 سبتمبر 2025 .
  8. 1 2 ماير، كلايف؛ كالافوت، تيريزا (1998). البولي بروبيلين: الدليل الشامل للمستخدم وكتاب البيانات . ويليام أندرو. ص 14. ISBN  978-1-884207-58-7.
  9. 1 2 كايزر، وولفغانغ (2011). Kunststoffchemie für Ingenieure von der Synthese bis zur Anwendung [ كيمياء البلاستيك للمهندسين من التوليف إلى التطبيق ] (باللغة الألمانية) ( الطبعة الثالثة). ميونيخ: هانسر. ص. 247. ردمك   978-3-446-43047-1.
  10. ↑ "10.4: تركيب البوليمرات" . نصوص الكيمياء الحرة . 2021-07-05 . تم الاطلاع عليه بتاريخ 2025-09-23 .
  11. ^ نويكين، فون سيباستيان. كولتزينبرج، مايكل. ماسكوس، أوسكار (2013). البوليمير: Synthese، Eigenschaften und Anwendungen [ البوليمرات: التوليف والخصائص والتطبيقات ] (باللغة الألمانية) ( الطبعة الأولى). سبرينغر. رقم ISBN  978-3-642-34772-6.
  12. 1 2 3 هانز، دومينينغهاوس (2011). Kunststoffe: Eigenschaften und Anwendungen (8.، Bearb. Aufl ed.). برلين: سبرينغر برلين. رقم ISBN  978-3-642-16172-8. OCLC 706947259 .
  13. ↑ جونز، أ. تيرنر؛ وود، جين م؛ بيكيت، د. ر. (1964). "الأشكال البلورية للبولي بروبيلين المتساوي التكتيك". دي ماركو تشين . 75 (1): 134-158 . doi : 10.1002/macp.1964.020750113 .
  14. ^ فيشر، ج. (1988). التشوهات- والآليات المتنوعة للبولي بروبيلين المتساوي (i-PP) obrhalb dr Glasübergangstemperatur [ التشوهات- والآليات المتنوعة للبولي بروبلين المتساوي (i-PP) oberhalb der Glasübergangstemperatur ] (أطروحة دكتوراه) (باللغة الألمانية). جامعة شتوتغارت. او سي ال سي 441127075 .
  15. 1 2 3 سامويلز، روبرت ج. (1975). "الوصف البنيوي الكمي لسلوك انصهار البولي بروبيلين المتساوي التكتيك". مجلة علوم البوليمرات: طبعة فيزياء البوليمرات . 13 (7): 1417-1446 . Bibcode : 1975JPoSB..13.1417S . doi : 10.1002/pol.1975.180130713 .
  16. ↑ ياداف، واي إس؛ جاين، بي سي (1986). "سلوك انصهار البولي بروبيلين المتساوي التكتيك المتبلور متساوي الحرارة من المصهور". بوليمر . 27 (5): 721-727 . doi : 10.1016/0032-3861(86)90130-8 .
  17. 1 2 كوكس، دبليو. دبليو؛ دوسوالت، أ. أ. (1967). "التحولات المورفولوجية للبولي بروبيلين المتعلقة بسلوك انصهاره وإعادة تبلوره". هندسة وعلوم البوليمرات . 7 (4): 309-16 . Bibcode : 1967PESci...7..309C . doi : 10.1002/pen.760070412 .
  18. ↑ باسيت، دي سي؛ أولي، آر إتش (1984). "حول الشكل الصفائحي لكريات البولي بروبيلين المتماثلة التكتيك". بوليمر . 25 (7): 935-46 . doi : 10.1016/0032-3861(84)90076-4 .
  19. ↑ باي، فينغ؛ لي، فومينغ؛ كالهون، بريت هـ؛ كويرك، رودريك ب؛ تشينغ، ستيفن ز. د (2003). "الثوابت الفيزيائية لمتعدد البروبيلين". قاعدة بيانات وايلي لخصائص البوليمرات . doi : 10.1002/0471532053.bra025 . ISBN 978-0-471-53205-7.
  20. 1 2 شي، غوان-يي؛ تشانغ، شياو-دونغ؛ كاو، يو-هونغ؛ هونغ، جي (1993). "سلوك الانصهار والترتيب البلوري لطور البولي بروبيلين البلوري بيتا". مجلة الكيمياء الجزيئية الكبرى . 194 (1): 269-277 . doi : 10.1002/macp.1993.021940123 .
  21. ↑ فارينا، ماريو؛ دي سيلفسترو، جوزيبي؛ تيراجني، ألبرتو (1995). "تحليل كيميائي فراغي وإحصائي لعملية البلمرة المحفزة بالميتالوسين". كيمياء وفيزياء الجزيئات الكبيرة . 196 (1): 353-367 . doi : 10.1002/macp.1995.021960125 .
  22. ↑ فارغا، ج. (1992). "البنية فوق الجزيئية للبولي بروبيلين المتماثل". مجلة علوم المواد . 27 (10): 2557-2579 . Bibcode : 1992JMatS..27.2557V . doi : 10.1007/BF00540671 . S2CID 137665080 .
  23. ↑ لوفينجر، أندرو جيه؛ تشوا، خايمي أو؛ جريت، كارل سي (1977). "دراسات حول الشكلين α و β من البولي بروبيلين المتساوي التكتيك عن طريق التبلور في تدرج حراري". مجلة علوم البوليمرات: طبعة فيزياء البوليمرات . 15 (4): 641-656 . Bibcode : 1977JPoSB..15..641L . doi : 10.1002/pol.1977.180150405 .
  24. ↑ بينسبرجن، ف. ل.؛ دي لانج، ب. ج. م. (1968). "مورفولوجيا البولي بروبيلين المتبلور من المصهور". بوليمر . 9 : 23-40 . doi : 10.1016/0032-3861(68)90006-2 .
  25. ↑ دي روزا، سي؛ أوريما، إف (2006). "بنية وخواص البولي بروبيلين المتناوب: مطاط لدن حراري عالي التبلور". التقدم في علوم البوليمرات . 31 (2): 145-237 . doi : 10.1016/j.progpolymsci.2005.11.002 .
  26. ↑ غالامبوس، آدم؛ وولكوفيتش، مايكل؛ زيغلر، روبرت (1992). "بنية وشكل البولي بروبيلين المتناوب عالي الانتظام الفراغي المُنتَج بواسطة محفزات متجانسة". التحفيز في تخليق البوليمرات . سلسلة ندوات الجمعية الكيميائية الأمريكية. المجلد 496. الصفحات 104-120 . doi : 10.1021/bk-1992-0496.ch008 . ISBN   978-0-8412-2456-8.
  27. ↑ رودريغيز-أرنولد، جوناهيرا؛ تشانغ، أنكيو؛ تشنغ، ستيفن زد؛ لوفينجر، أندرو جيه؛ هسيه، إريك تي؛ تشو، بيتر؛ جونسون، تيم دبليو؛ هونيل، كيفن جي؛ غيرتس، رولف جي؛ بالاكال، سرياك جيه؛ هاولي، جيل آر؛ ويلش، إم. بروس (1994). "التبلور والانصهار وشكل أجزاء البولي بروبيلين المتناوب: 1. الخصائص الديناميكية الحرارية، والتبلور والانصهار بشكل عام". بوليمر . 35 (9): 1884-95 . doi : 10.1016/0032-3861(94)90978-4 .
  28. ^ وولفجانج ، كايزر (2007). Kunststoffchemie für Ingenieure: von der Synthese bis zur Anwendung [ كيمياء البلاستيك للمهندسين: من التوليف إلى التطبيق ] (باللغة الألمانية) ( الطبعة الثانية). ميونيخ: هانسر. ص. 251. ردمك   978-3-446-41325-2. OCLC 213395068 .
  29. ↑ "Novinky v produkci FV Plast - od PP-R k PP-RCT" . FV - بلاست، جمهورية التشيك. مؤرشفة من الأصلي بتاريخ 2019-11-30 . تم الاسترجاع 2019-11-30 .
  30. ↑ كاتشاري، إي؛ كواتريني، ب؛ زيرليتا، ج؛ مينسيوني، إي؛ فينسيغيرا، ف؛ لوباتيلي، ب؛ جيوفانوزي سيرماني، ج (1993). "التحلل الحيوي للبولي بروبيلين المتساوي التكتيك بواسطة مجتمع ميكروبي: توصيف فيزيائي كيميائي للمستقلبات المنتجة" . علم الأحياء الدقيقة التطبيقي والبيئي . 59 (11): 3695-700 . Bibcode : 1993ApEnM..59.3695C . doi : 10.1128/AEM.59.11.3695-3700.1993 . PMC 182519. PMID 8285678 .
  31. ↑ ياكوفليف، فلاديمير ف؛ غيلشر، سكوت أ؛ بيندافيد، روبرت (2017). "تحلل البولي بروبيلين في الجسم الحي: تحليل مجهري للشبكات المستأصلة من المرضى". مجلة أبحاث المواد الطبية الحيوية، الجزء ب: المواد الحيوية التطبيقية . 105 (2): 237-248 . doi : 10.1002/jbm.b.33502 . PMID 26315946 .
  32. ↑ كيسين، واي في (2008). تفاعلات بلمرة الألكين باستخدام محفزات المعادن الانتقالية . إلسيفير. ص 207–. ISBN  978-0-444-53215-2.
  33. ↑ هوف، راي وماذرز، روبرت ت. (2010). دليل محفزات بلمرة المعادن الانتقالية . جون وايلي وأولاده. ص 158–. ISBN  978-0-470-13798-7.
  34. ↑ مور، إي بي (1996). دليل البولي بروبيلين. البلمرة، والخصائص، والتصنيع، والتطبيقات . نيويورك: دار هانسر للنشر. ISBN 1-56990-208-9.
  35. ^ ريسكوني ، لويجي. كافالو، لويجي؛ فيت، آنا؛ بيمونتيسي، فابريزيو (2000). “الانتقائية في بلمرة البروبين مع محفزات الميتالوسين”. المراجعات الكيميائية . 100 (4): 1253-1346 . دوى : 10.1021 / cr9804691 . بميد 11749266 .
  36. ↑ سين، هـ.؛ كامينسكي، و.؛ هوكر، هـ.، محرران. (1995). ألوموكسانات، ندوة ماكرومول. 97. هايدلبرغ: هوتيج وويف.
  37. ↑ دورودياني، سعيد؛ بارك، تشول ب؛ كورتشوت، مارك ت (1996). "تأثير التبلور والشكل على بنية الرغوة الميكروية للبوليمرات شبه البلورية" . هندسة وعلوم البوليمرات . 36 (21): 2645-2662 . Bibcode : 1996PESci..36.2645D . doi : 10.1002/pen.10664 .
  38. ↑ دورودياني، سعيد؛ بارك، تشول ب؛ كورتشوت، مارك ت (1998). "معالجة وتوصيف مزيج البولي إيثيلين عالي الكثافة/البولي بروبيلين متساوي التكتيك الرغوي ذي البنية المجهرية". هندسة وعلوم البوليمرات . 38 (7): 1205-1215 . doi : 10.1002/pen.10289 .
  39. ↑ "تطبيقات البولي بروبيلين" . يوروشور. 25 مايو 2021. تم الاطلاع عليه بتاريخ 25-05-2021 .
  40. ↑ نياغو، كريستينا (2020-02-05). "ما هو BOPP؟" . ستيكر ميول . تم الاسترجاع في 2021-06-25 .
  41. ↑ مواصفات أنظمة أنابيب البولي بروبيلين (PP) المصنفة للضغط ، ويست كونشوهوكن، بنسلفانيا: الجمعية الأمريكية لاختبار المواد (ASTM International)، 2017، doi : 10.1520/f2389-17a
  42. ↑ "الأنبوب الأخضر يساعد عمال المناجم على إزالة الأسود" . المقاول . 12 يناير 2010. تاريخ الاسترجاع: 23 سبتمبر 2025 .
  43. ↑ "مقاول يُجري تعديلات على أعماله | أخبار ACHR" . www.achrnews.com . تاريخ الاسترجاع: 23 سبتمبر 2025 .
  44. ↑ "ماذا تفعل عندما تحتاج أنابيب الاستبدال إلى استبدال؟" . www.achrnews.com . تم الاطلاع عليه بتاريخ 23-09-2025 .
  45. ↑ كولينيه، بيير؛ بيلو، فرانك؛ ديبودينانس، فيليب؛ دوك، إدوارد ها؛ لوكو، جان فيليب؛ كوسون، ميشيل (1 أغسطس/آب 2006). "تقنية الشبكة المهبلية لإصلاح تدلي أعضاء الحوض: إدارة انكشاف الشبكة وعوامل الخطر". المجلة الدولية لأمراض النساء والمسالك البولية . 17 ( 4): 315-320 . doi : 10.1007/s00192-005-0003-8 . ISSN 0937-3462 . PMID 16228121. S2CID 2648056 .
  46. ↑ "بولي بروبيلين - بولي إيثيلين - أوليفين - ألياف - ألياف بولي بروبيلين أساسية، ألياف بولي بروبيلين خيطية، ألياف بولي بروبيلين خيطية للسجاد، ألياف بولي بروبيلين غشائية" . www.fibersource.com . مؤرشف من الأصل بتاريخ 5 أبريل 2010. تم الاطلاع عليه بتاريخ 23 سبتمبر 2025 .
  47. ↑ حبل البولي بروبيلين المضفر رخيص الثمن ويطفو على الماء . contractorrope.com. تاريخ الاطلاع: 28 فبراير 2013.
  48. ^ ميرانشوك ، أنطون (2024/04/11). "pvc لا جي" . تم الاسترجاع 2025-09-23 .
  49. ↑ باياسي، زياد وزينغ، جاك (1993). "خصائص الخرسانة المسلحة بألياف البولي بروبيلين". مجلة مواد معهد الخرسانة الأمريكي . 90 (6): 605-610 . doi : 10.14359/4439 .
  50. ↑ أمير فريار، بهزاد، وأغور، محمد شريف (2015). "تأثير إضافة الألياف على الخصائص الديناميكية للطين". الجيوميكانيكا والهندسة الجيولوجية . 11 (2): 1-10 . doi : 10.1080/17486025.2015.1029013 . S2CID 128478509 .
  51. ↑ "نظام الملابس الشتوية الممتدة من الجيل الثالث (ECWCS)" (ملف PDF) . peosoldier.army.mil . مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 17 ديسمبر 2008. تم الاطلاع عليه بتاريخ 23 سبتمبر 2025 .
  52. ↑ "مجلة الطيران التابعة لسلاح الجو الأمريكي. السلامة. نوفمبر 2002" (ملف PDF) . تم الاطلاع عليه بتاريخ 23-09-2025 .
  53. ↑ "كن واقعيًا: القصة الحقيقية للأداء على الأقمشة الملامسة للجلد" . www.outdoorsnz.org.nz . مؤرشف من الأصل بتاريخ 2010-06-02 . تم الاطلاع عليه بتاريخ 2025-09-23 .
  54. ↑ كولينيه، بيير؛ بيلو، فرانك؛ ديبودينانس، فيليب؛ دوك، إدوارد ها؛ لوكو، جان فيليب؛ كوسون، ميشيل (1 أغسطس/آب 2006). "تقنية الشبكة المهبلية لإصلاح تدلي أعضاء الحوض: إدارة انكشاف الشبكة وعوامل الخطر". المجلة الدولية لأمراض النساء والمسالك البولية . 17 ( 4): 315-320 . doi : 10.1007/s00192-005-0003-8 . ISSN 0937-3462 . PMID 16228121. S2CID 2648056 .
  55. ↑ مركز الأجهزة والصحة الإشعاعية. "التنبيهات والإشعارات (الأجهزة الطبية) - بيان سلامة إدارة الغذاء والدواء: تحديث بشأن المضاعفات الخطيرة المرتبطة بوضع الشبكة الجراحية عبر المهبل لعلاج هبوط أعضاء الحوض" . www.fda.gov . مؤرشف من الأصل بتاريخ 17 يوليو 2011. تم الاطلاع عليه بتاريخ 23 سبتمبر 2025 .
  56. ↑ لي، هوكيان؛ أغيري-فيليغاس، هوراسيو أ.؛ ألين، روبرت د.؛ باي، شيانغلان؛ بنسون، كريغ هـ.؛ وآخرون . (2022). "توسيع نطاق تقنيات إعادة تدوير البلاستيك: الجوانب الكيميائية، والوضع التكنولوجي، والتحديات" . الكيمياء الخضراء . 24 (23): 8899-9002 . doi : 10.1039/D2GC02588D . ISSN 1463-9262 .
  57. 1 2 ثيون، تيمي؛ سميث، ريت سي. (2020). "التطورات والأساليب لإعادة التدوير الكيميائي للنفايات البلاستيكية". مجلة علوم البوليمرات . 58 (10): 1347-1364 . doi : 10.1002/pol.20190261 . ISSN 2642-4150 .
  58. ↑ "الآثار البيئية لإنتاج البولي بروبيلين (PP) وآفاق إعادة تدويره في منطقة دول مجلس التعاون الخليجي" . مجلة المواد اليوم: وقائع المؤتمر . 56 : 2245-2251 . 2022-04-07.
  59. ↑ "صحيفة معلومات إعادة تدوير البلاستيك" . www.wasteonline.org.uk . مؤرشفة من الأصل بتاريخ 22-07-2010 . تم الاطلاع عليها بتاريخ 23-09-2025 .
  60. ↑ أثافالي، شريكانت ب. (20 سبتمبر 2018). دليل الطباعة والتغليف والتصفيح: تكنولوجيا التغليف . دار نشر نوشن. ص 224. ISBN  978-1-64429-251-8.
  61. ^ لويس فرناندو أماتو-لورنسو، دكتوراه1،2؛ كاتيا كريستينا دانتاس، دكتوراه 2؛ غابرييل ريبيرو جونيور، دكتوراه 2؛ وآخرون (16 سبتمبر 2024) المواد البلاستيكية الدقيقة في اللمبة الشمية للدماغ البشري شبكة JAMA تحقيق أصلي مفتوح الصحة البيئية
  62. ↑ شيلدز، تي جيه؛ تشانغ، جيه. (1999). "مخاطر الحريق مع البولي بروبيلين". البولي بروبيلين . سلسلة علوم وتكنولوجيا البوليمرات. المجلد 2. سبرينغر، دوردريخت. الصفحات 247-253 . doi : 10.1007/978-94-011-4421-6_34 . ISBN   978-94-010-5899-5.
  63. ↑ "صحيفة بيانات سلامة المواد الخاصة بمادة البولي بروبيلين من شركة A&C للبلاستيك" (ملف PDF) . تم الاطلاع عليها بتاريخ 23-09-2025 .
