المستشعر الحيوي القائم على ترانزستور تأثير المجال ، والمعروف أيضًا باسم مستشعر حيوي ذو ترانزستور تأثير المجال ( Bio-FET [ 1 ] أو BioFET )، أو مستشعر حيوي ذو تأثير المجال ( FEB ) [ 2 ] ، أو مستشعر حيوي MOSFET [ 3 ] ، هو ترانزستور ذو تأثير مجال (مبني على بنية MOSFET ) [ 3 ] يتم التحكم فيه عن طريق تغيرات جهد السطح الناتجة عن ارتباط الجزيئات . عندما ترتبط جزيئات مشحونة، مثل الجزيئات الحيوية ، ببوابة الترانزستور، والتي عادةً ما تكون مادة عازلة ، فإنها تُغير توزيع الشحنة في مادة أشباه الموصلات الأساسية ، مما يؤدي إلى تغيير في موصلية قناة الترانزستور. [ 4 ] [ 5 ] يتكون المستشعر الحيوي ذو ترانزستور تأثير المجال من جزأين رئيسيين: أحدهما عنصر التعرف البيولوجي، والآخر هو ترانزستور تأثير المجال. [ 1 ] [ 6 ] يعتمد هيكل BioFET بشكل كبير على ترانزستور التأثير الحقلي الحساس للأيونات (ISFET)، وهو نوع من ترانزستور التأثير الحقلي لأشباه الموصلات المعدنية المؤكسدة (MOSFET) حيث يتم استبدال البوابة المعدنية بغشاء حساس للأيونات ومحلول إلكتروليتي وقطب مرجعي . [ 7 ]

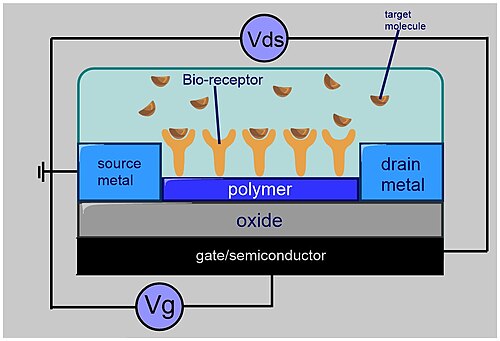

في ترانزستور التأثير الحقلي الحيوي (BioFET) النموذجي، تفصل طبقة عازلة كهربائيًا وكيميائيًا (مثل السيليكا ) محلول المادة المراد تحليلها عن الجهاز شبه الموصل. وتُستخدم طبقة بوليمرية، غالبًا ما تكون من نوع APTES ، لربط السطح كيميائيًا بمستقبل خاص بالمادة المراد تحليلها (مثل البيوتين أو الأجسام المضادة ). عند ارتباط المادة المراد تحليلها، تحدث تغيرات في الجهد الكهروستاتيكي على سطح طبقة الإلكتروليت العازلة، مما يؤدي بدوره إلى تأثير البوابة الكهروستاتيكية للجهاز شبه الموصل، وتغير قابل للقياس في التيار بين قطبي المصدر والمصب. [ 7 ]

آلية التشغيل

تجمع تقنية الترانزستورات الحيوية ذات التأثير الحقلي (Bio-FETs) بين جهاز ترانزستور وطبقة حساسة بيولوجيًا قادرة على الكشف بدقة عن الجزيئات الحيوية مثل الأحماض النووية والبروتينات. يتكون نظام Bio-FET من ترانزستور شبه موصل ذي تأثير حقلي يعمل كمحول طاقة، مفصول بطبقة عازلة (مثل SiO₂ ) عن عنصر التعرف البيولوجي (مثل المستقبلات أو جزيئات المجس) الانتقائي للجزيء المستهدف المسمى المادة المراد تحليلها. [ 8 ] بمجرد ارتباط المادة المراد تحليلها بعنصر التعرف، يتغير توزيع الشحنة على السطح، مما يؤدي إلى تغير مماثل في الجهد السطحي الكهروستاتيكي لشبه الموصل. يعمل هذا التغير في الجهد السطحي لشبه الموصل كجهد بوابة في ترانزستور MOSFET التقليدي ، أي أنه يغير مقدار التيار المتدفق بين قطبي المصدر والمصب. [ 9 ] يمكن قياس هذا التغير في التيار (أو الموصلية )، وبالتالي يمكن الكشف عن ارتباط المادة المراد تحليلها. تعتمد العلاقة الدقيقة بين التيار وتركيز المادة المراد تحليلها على منطقة تشغيل الترانزستور . [ 10 ]

تصنيع ترانزستورات التأثير الحقلي الحيوية

تتكون عملية تصنيع نظام Bio-FET من عدة خطوات كما يلي:

  1. إيجاد ركيزة مناسبة لتكون بمثابة موقع لترانزستور تأثير المجال، وتشكيل ترانزستور تأثير المجال على الركيزة،
  2. كشف الموقع النشط لترانزستور تأثير المجال من الركيزة،
  3. توفير طبقة فيلم استشعار على الموقع النشط لترانزستور تأثير المجال (FET)،
  4. توفير مستقبل على طبقة الفيلم الحساس لاستخدامه في الكشف عن الأيونات،
  5. إزالة طبقة أشباه الموصلات، وترقيق طبقة العازل الكهربائي،
  6. حفر الجزء المتبقي من الطبقة العازلة لكشف الموقع النشط لترانزستور تأثير المجال (FET)،
  7. إزالة طبقة مقاومة الضوء، وترسيب طبقة فيلم استشعار متبوعة بتشكيل نمط مقاومة الضوء على فيلم الاستشعار،
  8. حفر الجزء غير المحمي من طبقة فيلم الاستشعار، وإزالة المقاوم الضوئي [ 11 ]

المزايا

يعتمد مبدأ عمل أجهزة Bio-FET على رصد التغيرات في الجهد الكهروستاتيكي الناتج عن ارتباط المادة المراد تحليلها. وهذه هي نفس آلية عمل مستشعرات الأقطاب الزجاجية التي ترصد بدورها تغيرات جهد السطح، والتي طُوّرت في عشرينيات القرن الماضي. ونظرًا لصغر حجم التغيرات في جهد السطح عند ارتباط الجزيئات الحيوية أو تغير الرقم الهيدروجيني، تتطلب الأقطاب الزجاجية مضخمًا عالي المقاومة، مما يزيد من حجم الجهاز وتكلفته. في المقابل، تتميز أجهزة Bio-FET بأنها تعمل كمضخم داخلي، حيث تحوّل التغيرات الطفيفة في جهد السطح إلى تغيرات كبيرة في التيار (عبر مكون الترانزستور) دون الحاجة إلى دوائر إضافية. وهذا يعني أن أجهزة Bio-FET أصغر حجمًا وأقل تكلفة بكثير من المستشعرات الحيوية القائمة على الأقطاب الزجاجية . عند تشغيل الترانزستور في منطقة ما دون العتبة ، يُتوقع حدوث زيادة أسية في التيار لكل تغير في جهد السطح.

يمكن استخدام الترانزستورات الحيوية ذات التأثير الحقلي (Bio-FETs) للكشف في مجالات مثل التشخيص الطبي [ 12 ] [ 11 ] ، والبحوث البيولوجية، وحماية البيئة ، وتحليل الأغذية. كما يمكن استخدام القياسات التقليدية، مثل القياسات البصرية والطيفية والكيميائية الكهربائية وقياسات رنين البلازمون السطحي (SPR)، لتحليل الجزيئات البيولوجية. ومع ذلك، فإن هذه الطرق التقليدية تستغرق وقتًا طويلاً ومكلفة نسبيًا، وتتضمن عمليات متعددة المراحل، كما أنها غير متوافقة مع المراقبة الآنية [ 13 ] ، على عكس الترانزستورات الحيوية ذات التأثير الحقلي. تتميز هذه الترانزستورات بخفة وزنها، وانخفاض تكلفة إنتاجها بكميات كبيرة، وصغر حجمها، وتوافقها مع عمليات الطباعة المسطحة التجارية للدوائر واسعة النطاق. ويمكن دمجها بسهولة في أجهزة الموائع الدقيقة الرقمية لتطبيقات المختبر على رقاقة . على سبيل المثال، يمكن لجهاز الموائع الدقيقة التحكم في نقل قطرات العينة مع تمكين الكشف عن الجزيئات الحيوية، ومعالجة الإشارات ، ونقل البيانات، باستخدام رقاقة متكاملة . [ 14 ] لا تتطلب تقنية Bio-FET أي خطوة وسم، [ 13 ] بل تستخدم ببساطة جزيئًا محددًا (مثل الأجسام المضادة، أو الحمض النووي أحادي السلسلة [ 15 ] ) على سطح المستشعر لتوفير الانتقائية. تُظهر بعض تقنيات Bio-FET خصائص إلكترونية وبصرية رائعة. ومن الأمثلة على ذلك ترانزستور حساس للجلوكوز يعتمد على تعديل سطح بوابة ترانزستور ISFET بجزيئات نانوية من ثاني أكسيد السيليكون وإنزيم أوكسيداز الجلوكوز (GOD)؛ وقد أظهر هذا الجهاز حساسية محسّنة بشكل واضح وعمرًا أطول مقارنةً بالجهاز الذي لا يحتوي على جزيئات نانوية من ثاني أكسيد السيليكون . [ 16 ]

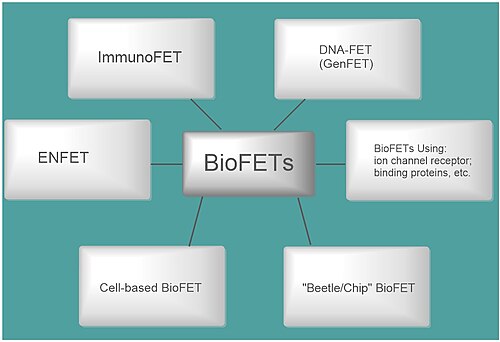

تُصنّف الترانزستورات الحيوية ذات التأثير الحقلي (Bio-FETs) بناءً على عنصر التعرّف الحيوي المستخدم في الكشف: En-FET وهو ترانزستور معدل بالإنزيم، وImmuno-FET وهو ترانزستور معدل مناعياً، وDNA-FET وهو ترانزستور معدل بالحمض النووي، وCPFET وهو ترانزستور جهد الخلية، وBeetle/Chip FET، والترانزستورات الحيوية الاصطناعية ذات التأثير الحقلي. [ 7 ]

تحسين

يُحدد اختيار قطب مرجعي (بوابة سائلة) أو جهد البوابة الخلفية تركيز حاملات الشحنة داخل ترانزستور تأثير المجال، وبالتالي نطاق تشغيله، ومن ثم يمكن تحسين استجابة الجهاز عن طريق ضبط جهد البوابة. إذا تم تشغيل الترانزستور في منطقة ما دون العتبة ، فمن المتوقع حدوث زيادة أسية في التيار لكل وحدة تغيير في جهد السطح. غالبًا ما يتم الإبلاغ عن الاستجابة على أنها التغير في التيار عند ارتباط المادة المراد تحليلها مقسومًا على التيار الأولي.Δأنا/أنا0{\displaystyle \Delta I/I_{0}}وتكون هذه القيمة دائمًا في أقصى حد لها في منطقة التشغيل دون العتبة بسبب هذا التضخيم الأسي. [ 10 ] [ 17 ] [ 18 ] [ 19 ] بالنسبة لمعظم الأجهزة، تُعرَّف نسبة الإشارة إلى الضوضاء المثلى بأنها التغير في التيار مقسومًا على ضوضاء خط الأساس، (Δأنا/دلتاأناضوضاء{\displaystyle \Delta I/\delta i_{\text{noise}}}يتم الحصول على ) أيضًا عند التشغيل في منطقة ما دون العتبة، [ 10 ] [ 20 ] ولكن نظرًا لاختلاف مصادر الضوضاء بين الأجهزة، فإن هذا يعتمد على الجهاز. [ 21 ]

من بين التحسينات الممكنة لترانزستور التأثير الحقلي الحيوي (Bio-FET) وضع طبقة تخميل كارهة للماء على المصدر والمصب لتقليل ارتباط الجزيئات الحيوية غير النوعي بالمناطق التي لا تُعد سطحًا حساسًا. [ 22 ] [ 23 ] وقد تم استعراض العديد من استراتيجيات التحسين الأخرى في الأدبيات العلمية. [ 10 ] [ 24 ] [ 25 ]

تاريخ

تم اختراع ترانزستور MOSFET في مختبرات بيل بين عامي 1959 و1960. [ 26 ] [ 27 ] [ 28 ] وفي عام 1962، اخترع ليلاند سي. كلارك وشامب ليونز أول مستشعر حيوي . [ 29 ] [ 30 ] ثم طُوّرت ترانزستورات MOSFET للمستشعرات الحيوية (BioFETs) ، ومنذ ذلك الحين تُستخدم على نطاق واسع لقياس المعايير الفيزيائية والكيميائية والبيولوجية والبيئية . [ 3 ]

كان أول ترانزستور تأثير المجال الحيوي ( BioFET) هو ترانزستور تأثير المجال الحساس للأيونات (ISFET)، الذي اخترعه بيت بيرغفيلد للتطبيقات الكهروكيميائية والبيولوجية عام 1970. [ 31 ] [ 32 ] ومن بين ترانزستورات تأثير المجال الحيوية المبكرة الأخرى، ترانزستور تأثير المجال الامتزازي (ADFET) الذي حصل بي إف كوكس على براءة اختراعه عام 1974، وترانزستور تأثير المجال المعدني العضوي الحساس للهيدروجين الذي عرضه كل من آي لوندستروم، وإم إس شيفارامان، وسي إس سفينسون، وإل لوندكفيست عام 1975. [ 3 ] يُعد ترانزستور تأثير المجال الحساس للأيونات (ISFET) نوعًا خاصًا من ترانزستورات تأثير المجال المعدني العضوي (MOSFET) ببوابة على مسافة محددة، [ 3 ] حيث تُستبدل البوابة المعدنية بغشاء حساس للأيونات ، ومحلول إلكتروليتي ، وقطب مرجعي . [ 33 ] يُستخدم ترانزستور تأثير المجال الحساس للأيونات (ISFET) على نطاق واسع في التطبيقات الطبية الحيوية ، مثل الكشف عن تهجين الحمض النووي ، والكشف عن المؤشرات الحيوية في الدم ، والكشف عن الأجسام المضادة ، وقياس الجلوكوز ، واستشعار الرقم الهيدروجيني ، والتكنولوجيا الوراثية . [ 33 ]

بحلول منتصف ثمانينيات القرن العشرين، طُوِّرت أنواع أخرى من ترانزستورات التأثير الحقلي الحيوية ( BioFETs)، بما في ذلك ترانزستور التأثير الحقلي لمستشعر الغاز (GASFET)، وترانزستور التأثير الحقلي لمستشعر الضغط (PRESSFET)، وترانزستور التأثير الحقلي الكيميائي (ChemFET) ، وترانزستور التأثير الحقلي المرجعي (REFET)، وترانزستور التأثير الحقلي المُعدَّل بالإنزيم (ENFET)، وترانزستور التأثير الحقلي المُعدَّل مناعيًا (IMFET). [ 3 ] وبحلول أوائل العقد الأول من القرن الحادي والعشرين، طُوِّرت ترانزستورات التأثير الحقلي الحيوية مثل ترانزستور التأثير الحقلي للحمض النووي (DNAFET)، وترانزستور التأثير الحقلي المُعدَّل جينيًا (GenFET)، وترانزستور التأثير الحقلي الحيوي لقياس جهد الخلية (CPFET). [ 33 ] وقد أسفرت الأبحاث الحالية في هذا المجال عن تكوينات جديدة لترانزستور التأثير الحقلي الحيوي، مثل ترانزستور التأثير الحقلي المُبَوَّب بالإلكتروليت العضوي (OEGFET). [ 34 ]

انظر أيضاً

  • ChemFET : ترانزستور ذو تأثير حقلي حساس كيميائياً
  • ISFET : ترانزستور ذو تأثير المجال الحساس للأيونات
