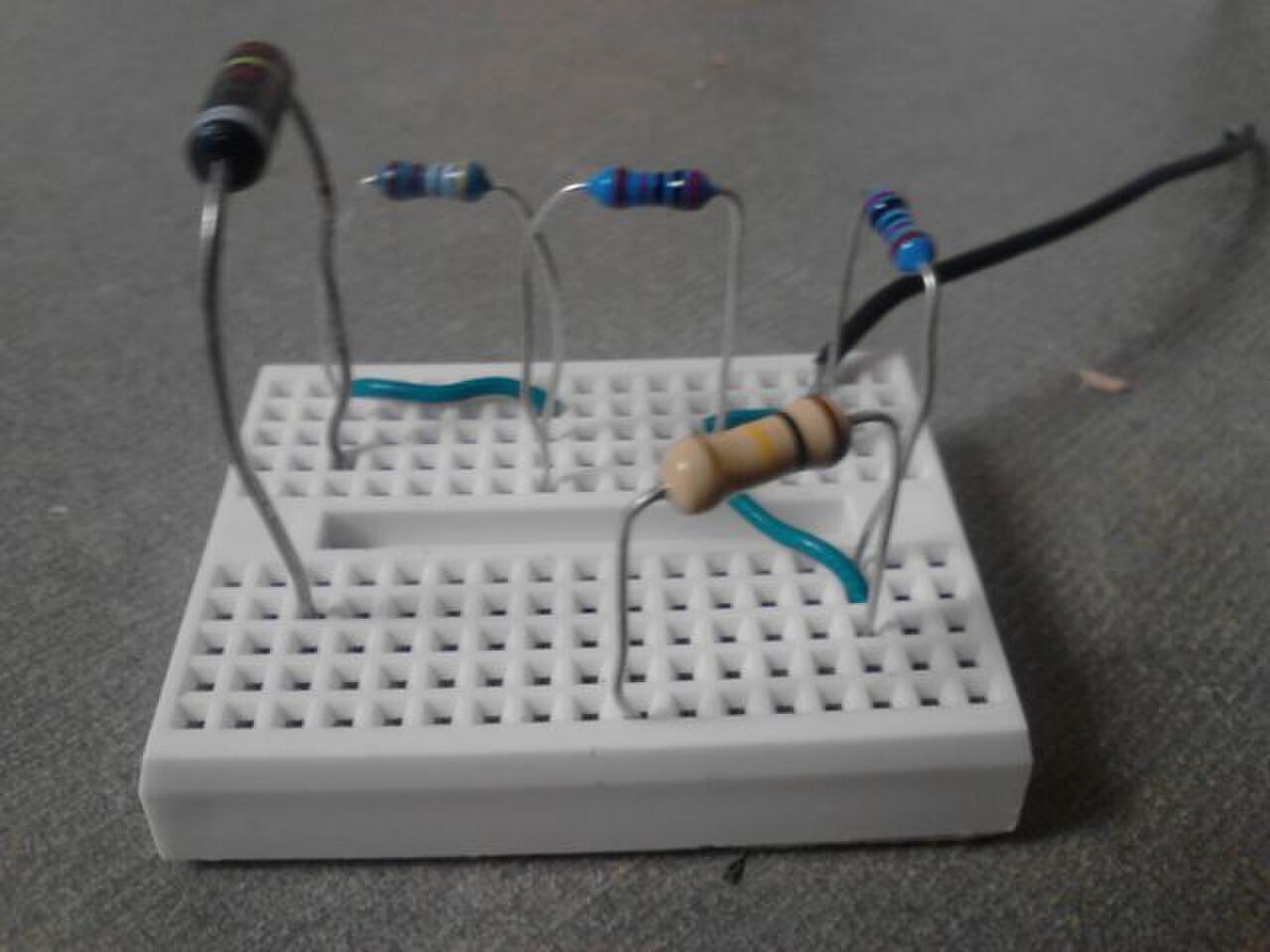

لوحة التجارب أو لوحة التجارب الخالية من اللحام أو لوحة التجارب الأولية هي قاعدة بناء تستخدم لبناء نماذج أولية شبه دائمة للدوائر الإلكترونية . وعلى عكس لوحة الثقب أو لوحة الشريط ، لا تتطلب لوحات التجارب اللحام أو تدمير المسارات وبالتالي يمكن إعادة استخدامها. ولهذا السبب، تحظى لوحات التجارب بشعبية كبيرة أيضًا بين الطلاب وفي التعليم التكنولوجي.

يمكن إنشاء نماذج أولية لمجموعة متنوعة من الأنظمة الإلكترونية باستخدام لوحات التجارب، بدءًا من الدوائر التناظرية والرقمية الصغيرة وحتى وحدات المعالجة المركزية (CPUs) الكاملة.

بالمقارنة مع طرق توصيل الدوائر الأكثر ثباتًا، تتمتع لوحات التجارب الحديثة بسعة طفيلية عالية ومقاومة عالية نسبيًا واتصالات أقل موثوقية، وهي عرضة للصدمات والتدهور المادي. تقتصر الإشارة على حوالي 10 ميجا هرتز، ولا يعمل كل شيء بشكل صحيح حتى أقل من هذا التردد.

تاريخ

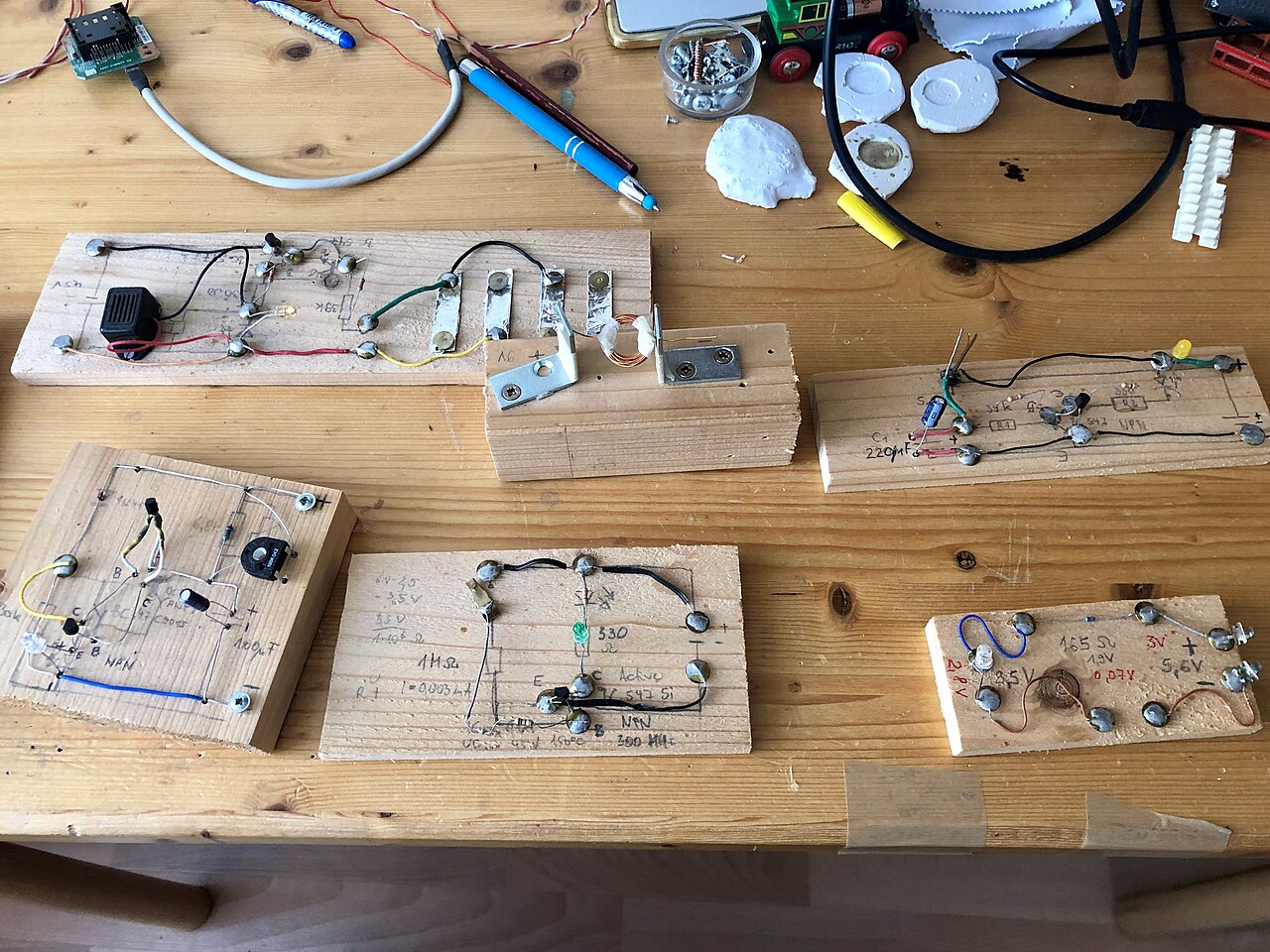

دوائر تعليمية على كتل خشبية

في الأيام الأولى للراديو، كان الهواة يثبتون أسلاكًا نحاسية عارية أو شرائط طرفية على لوح خشبي (غالبًا ما يكون حرفيًا لوح تقطيع الخبز ) ويلحمون المكونات الإلكترونية بها. [1] في بعض الأحيان، كان يتم لصق مخطط تخطيطي ورقي أولاً على اللوحة كدليل لوضع المحطات، ثم يتم تثبيت المكونات والأسلاك فوق رموزها على المخطط التخطيطي. كان استخدام المسامير الصغيرة أو المسامير الصغيرة كأعمدة تثبيت أمرًا شائعًا أيضًا.

تطورت لوحات التجارب بمرور الوقت حيث يُستخدم المصطلح الآن لجميع أنواع الأجهزة الإلكترونية النموذجية. على سبيل المثال، تم تقديم براءة اختراع الولايات المتحدة رقم 3,145,483، [2] في عام 1961 وتصف لوحة تجارب خشبية مزودة بنوابض مثبتة ومرافق أخرى. تم تقديم براءة اختراع الولايات المتحدة رقم 3,496,419، [3] في عام 1967 وتشير إلى تصميم معين للوحة الدوائر المطبوعة باسم لوحة تجارب الدوائر المطبوعة . يشير كلا المثالين إلى أنواع أخرى من لوحات التجارب ويصفانها كفن سابق .

في عام 1960، حصل أورفيل تومسون من معهد ديفري التقني على براءة اختراع للوحة توصيل بدون لحام تربط صفوفًا من الثقوب معًا باستخدام معدن زنبركي. [4] في عام 1971، حصل رونالد برتغال من شركة إي آند إل إنسترومنتس على براءة اختراع لمفهوم مماثل مع ثقوب بمسافات 0.1 بوصة (2.54 مم)، وهي نفس علب DIP IC، والتي أصبحت أساس لوحة التوصيل بدون لحام الحديثة المستخدمة بشكل شائع اليوم. [5]

الفن السابق

  • براءة اختراع أمريكية رقم 231708، تم تقديمها في عام 1880، " لوحة مفاتيح كهربائية ". [6]
  • براءة اختراع أمريكية رقم 2477653، تم تقديمها في عام 1943، " جهاز لوحة اختبار التدريب الكهربائي الأساسي ". [7]
  • براءة اختراع أمريكية رقم 2592552، تم تقديمها في عام 1944، " لوحة تعليمات كهربائية ". [8]
  • براءة اختراع أمريكية رقم 2568535، تم تقديمها في عام 1945، " لوحة لعرض الدوائر الكهربائية ". [9]
  • براءة اختراع أمريكية رقم 2885602، تم تقديمها في عام 1955، " تصنيع الدوائر المعيارية "، سجل النقد الوطني (NCR) . [10]
  • براءة اختراع أمريكية رقم 3062991، تم تقديمها في عام 1958، " نظام دائرة التثبيت والفصل السريع ". [11]
  • براءة اختراع أمريكية رقم 2983892، تم تقديمها في عام 1958، " مجموعة التركيب للدوائر الكهربائية ". [12]
  • براءة اختراع أمريكية رقم 3085177، تم تقديمها في عام 1960، " جهاز لتسهيل بناء الأجهزة الكهربائية "، معهد دي فري التقني . [4]
  • براءة اختراع أمريكية رقم 3078596، تم تقديمها في عام 1960، " لوحة تجميع الدوائر ". [13]
  • براءة اختراع أمريكية رقم 3145483، تم تقديمها في عام 1961، " لوحة اختبار للدوائر الإلكترونية ". [2]
  • براءة اختراع أمريكية رقم 3277589، تم تقديمها في عام 1964، " مجموعة التجارب الكهربائية ". [14]
  • براءة اختراع أمريكية رقم 3447249، تم تقديمها في عام 1966، " مجموعة بناء إلكترونية ". [15] انظر كتل / دومينو Lectron .
  • براءة اختراع أمريكية رقم 3496419، تم تقديمها في عام 1967، " لوحة توصيل الدوائر المطبوعة ". [3]
  • براءة اختراع أمريكية رقم 3540135، تم تقديمها في عام 1968، " وسائل التدريب التعليمية ". [16]
  • براءة اختراع أمريكية رقم 3733574، تم تقديمها في عام 1971، " مشابك زنبركية مترادفة مصغرة "، شركة Vector Electronics. [17] [18]
  • براءة اختراع الولايات المتحدة D228136، المقدمة في عام 1971، " لوحة تجارب للمكونات الإلكترونية أو ما شابه ذلك "، E&L Instruments. [5] [19] [20] هذه هي لوحة التجارب الحديثة الخالية من اللحام.

تصميم

لوحة توصيل تتكون من شرائط طرفية فقط ولكن بدون شرائط ناقلة

يتكون مقبس لوحة التوصيل الحديثة بدون لحام من كتلة بلاستيكية مثقبة مع العديد من المشابك الزنبركية المصنوعة من البرونز الفسفوري المطلي بالقصدير أو سبائك النيكل الفضي أسفل الثقوب. غالبًا ما تسمى المشابك نقاط الربط أو نقاط الاتصال . غالبًا ما يتم ذكر عدد نقاط الربط في مواصفات لوحة التوصيل.

تبلغ المسافة بين المشابك (خطوة السلك) عادة 0.1 بوصة (2.54 مم). يمكن إدخال الدوائر المتكاملة (ICs) في حزم مزدوجة الخط (DIPs) لتمتد على خط الوسط للكتلة. يمكن إدخال الأسلاك المترابطة وأسلاك المكونات المنفصلة (مثل المكثفات والمقاومات والمحاثات ) في الفتحات الحرة المتبقية لإكمال الدائرة. في حالة عدم استخدام الدوائر المتكاملة، يمكن للمكونات المنفصلة وأسلاك التوصيل استخدام أي من الفتحات. عادةً ما يتم تصنيف المشابك الزنبركية عند 1 أمبير عند 5 فولت و0.333 أمبير عند 15 فولت (5 واط ).

خطوط الحافلات والمحطات

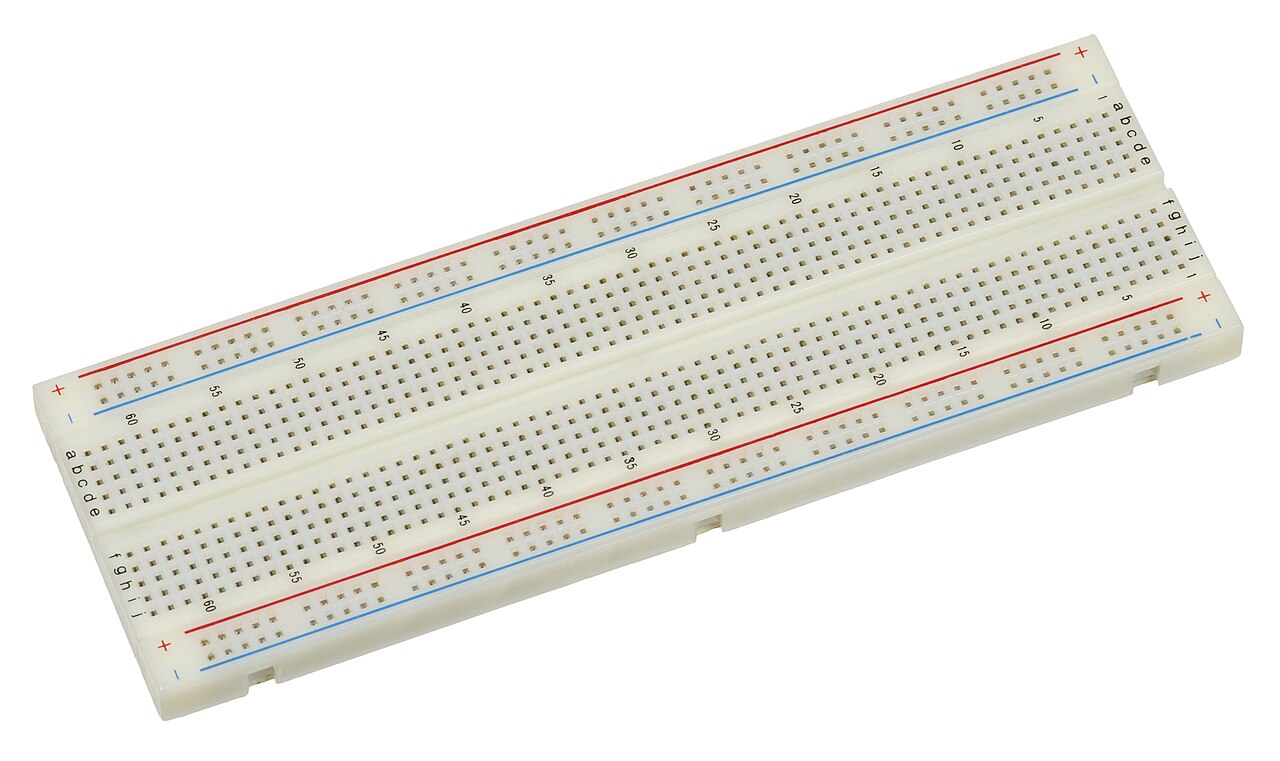

لوحة توصيل بدون لحام مع شرائط توصيل مزدوجة على كلا الجانبين

تتصل لوحات التوصيل الكهربائية الخالية من اللحام بالدبوس بواسطة شرائح معدنية داخل لوحة التوصيل الكهربائية. يتكون تصميم لوحة التوصيل الكهربائية الخالية من اللحام النموذجية من نوعين من المناطق، تسمى الشرائح. تتكون الشرائح من أطراف كهربائية مترابطة. غالبًا ما تحتوي شرائح أو كتل لوحة التوصيل الكهربائية من علامة تجارية واحدة على شقوق ذيل السنونو الذكر والأنثى بحيث يمكن تثبيت الألواح معًا لتشكيل لوحة توصيل كهربائية كبيرة.

المناطق الرئيسية التي تحمل معظم المكونات الإلكترونية تسمى شرائط الأطراف . في منتصف شريط الأطراف في لوحة التجارب، عادة ما نجد شقًا يمتد بالتوازي مع الجانب الطويل. الشق هو لتمييز الخط المركزي لشريط الأطراف ويوفر تدفق هواء محدودًا (تبريدًا) لدوائر متكاملة DIP تمتد على الخط المركزي [ بحاجة لمصدر ] . المشابك الموجودة على يمين ويسار الشق متصلة بطريقة شعاعية؛ عادةً ما تكون خمسة مشابك (أي أسفل خمس فتحات) في صف واحد على كل جانب من الشق متصلة كهربائيًا. غالبًا ما يتم تمييز الأعمدة الخمسة الموجودة على يسار الشق بـ A و B و C و D و E، بينما يتم تمييز الأعمدة الموجودة على اليمين بـ F و G و H و I و J. عندما يتم توصيل دائرة متكاملة "رفيعة" ذات حزمة دبابيس مزدوجة (DIP) (مثل DIP-14 أو DIP-16 النموذجية، والتي لها فصل 0.3 بوصة (7.6 مم) بين صفوف الدبابيس) بلوحة توصيل، من المفترض أن تدخل دبابيس أحد جانبي الشريحة في العمود E بينما تدخل دبابيس الجانب الآخر في العمود F على الجانب الآخر من الشق. يتم تحديد الصفوف بأرقام من 1 إلى أكبر عدد ممكن من تصميم لوحة التوصيل. تتكون شريحة لوحة التوصيل الطرفية كاملة الحجم عادةً من حوالي 56 إلى 65 صفًا من الموصلات. جنبًا إلى جنب مع شرائح الناقل على كل جانب، يشكل هذا لوحة توصيل نموذجية بدون لحام بنقطة ربط 784 إلى 910. تم تصميم معظم لوحات التجارب لاستيعاب 17 أو 30 أو 64 صفًا في التكوينات الصغيرة والنصف والكاملة على التوالي.

لتوفير الطاقة للمكونات الإلكترونية، يتم استخدام شرائح التوصيل . تحتوي شريحة التوصيل عادةً على عمودين: واحد للأرضي وواحد لجهد الإمداد. ومع ذلك، توفر بعض لوحات التجارب شريحة توصيل لتوزيع الطاقة ذات عمود واحد فقط على كل جانب طويل. عادةً ما يتم تمييز الصف المخصص لجهد الإمداد باللون الأحمر، بينما يتم تمييز الصف المخصص للأرضي باللون الأزرق أو الأسود. تقوم بعض الشركات المصنعة بتوصيل جميع المحطات الطرفية في عمود. يقوم البعض الآخر بتوصيل مجموعات من 25 محطة طرفية متتالية في عمود واحد. يوفر التصميم الأخير لمصمم الدائرة مزيدًا من التحكم في التداخل (الضوضاء المقترنة بالحث) على ناقل إمداد الطاقة. غالبًا ما يتم الإشارة إلى المجموعات في شريحة التوصيل من خلال فجوات في علامة اللون. عادةً ما تمتد شرائح التوصيل على طول أحد جانبي شريحة التوصيل أو كليهما أو بين شرائح التوصيل. غالبًا ما يمكن العثور على شرائح توصيل إضافية على لوحات التجارب الكبيرة في الجزء العلوي والسفلي من شرائح التوصيل.

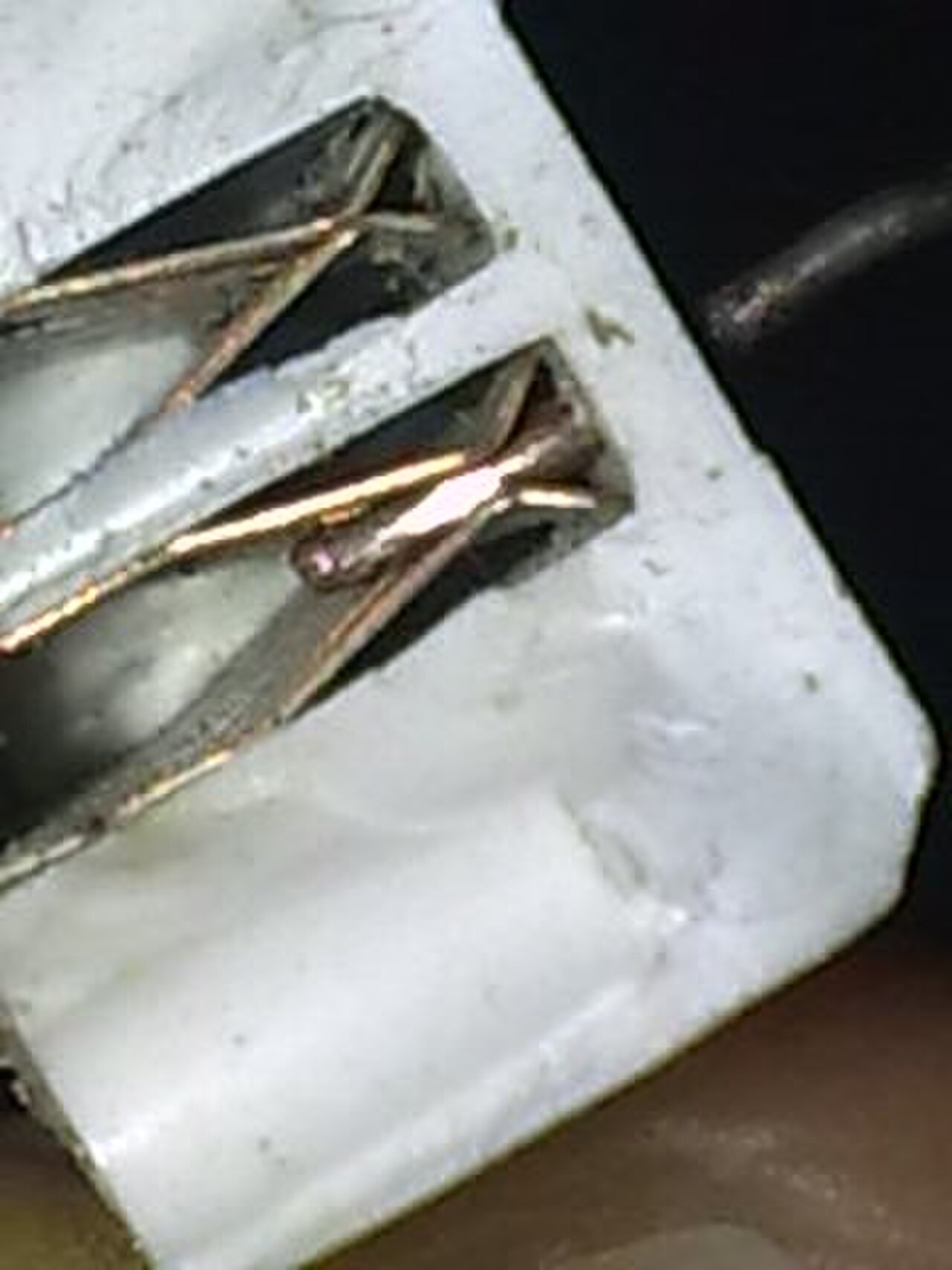

داخل شريط لوحة توصيل بدون لحام

توفر بعض الشركات المصنعة شرائط ناقل وطرفية منفصلة، ​​بينما توفر شركات أخرى كتل لوحة التوصيل التي تحتوي على كليهما في كتلة واحدة.

أسلاك القفز

أسلاك توصيل 22AWG مجدولة بأطراف صلبة

يمكن الحصول على أسلاك التوصيل (وتسمى أيضًا أسلاك التوصيل) للوحة التجارب الخالية من اللحام في مجموعات أسلاك التوصيل الجاهزة للاستخدام أو يمكن تصنيعها يدويًا. يمكن أن يصبح الأخير عملاً شاقًا للدوائر الأكبر. تأتي أسلاك التوصيل الجاهزة للاستخدام بجودات مختلفة، حتى أن بعضها مزود بمقابس صغيرة متصلة بأطراف الأسلاك. يجب أن تكون مادة أسلاك التوصيل للأسلاك الجاهزة أو المصنوعة منزليًا عادةً 22  AWG (0.33 مم 2 ) من النحاس الصلب المطلي بالقصدير - على افتراض عدم توصيل أي مقابس صغيرة بأطراف الأسلاك. يجب تجريد أطراف الأسلاك من 3 ⁄ 16 إلى 5 ⁄ 16  بوصة (4.8 إلى 7.9 مم). قد تؤدي الأسلاك الأقصر المجردة إلى سوء الاتصال بمشابك زنبرك اللوحة (حيث يتم حبس العزل في الينابيع). تزيد الأسلاك الأطول المجردة من احتمالية حدوث ماس كهربائي على اللوحة. تعتبر الكماشة والملاقط ذات الأنف الإبري مفيدة عند إدخال الأسلاك أو إزالتها، وخاصةً على اللوحات المزدحمة.

غالبًا ما يتم الالتزام بالأسلاك ذات الألوان المختلفة ونظام ترميز الألوان من أجل الاتساق. ومع ذلك، فإن عدد الألوان المتاحة يكون عادةً أقل بكثير من عدد أنواع الإشارات أو المسارات. عادةً، يتم حجز عدد قليل من ألوان الأسلاك لجهد الإمداد والأرض (على سبيل المثال، الأحمر والأزرق والأسود)، ويتم حجز بعضها للإشارات الرئيسية، ويتم استخدام الباقي ببساطة حيثما يكون ذلك مناسبًا. تستخدم بعض مجموعات أسلاك القفز الجاهزة للاستخدام اللون للإشارة إلى طول الأسلاك، لكن هذه المجموعات لا تسمح بمخطط ترميز ألوان ذي معنى.

تصاميم متقدمة

في أحد المتغيرات الأكثر قوة، يتم تثبيت شريحة واحدة أو أكثر من شرائح لوحة التوصيل على صفيحة معدنية. وعادةً ما تحتوي هذه الصفيحة الداعمة أيضًا على عدد من أعمدة الربط . توفر هذه الأعمدة طريقة نظيفة لتوصيل مصدر طاقة خارجي. قد يكون التعامل مع هذا النوع من لوحة التوصيل أسهل قليلاً.

توفر بعض الشركات المصنعة إصدارات متطورة من لوحات التجارب غير الملحومة. وهي عبارة عن وحدات لوحات تجارب عالية الجودة مثبتة على غلاف مسطح. يحتوي الغلاف على معدات إضافية للوحة التجارب، مثل مصدر الطاقة ، ومولد إشارة واحد أو أكثر ، وواجهات تسلسلية ، وشاشات LED أو وحدات LCD، ومجسات منطقية . [21]

بالنسبة للتطوير عالي التردد، توفر لوحة التوصيل المعدنية سطحًا أرضيًا قابلًا للحام، وغالبًا ما يكون قطعة غير محفورة من لوحة الدوائر المطبوعة؛ يتم أحيانًا لصق الدوائر المتكاملة رأسًا على عقب بلوحة التوصيل ولحامها مباشرة، وهي تقنية تسمى أحيانًا " بناء الحشرة الميتة " بسبب مظهرها. يتم توضيح أمثلة على بناء الحشرة الميتة مع سطح أرضي في مذكرة تطبيق Linear Technologies. [22]

الاستخدامات

الاستخدام الشائع في عصر النظام على الشريحة (SoC) هو الحصول على متحكم دقيق (MCU) على لوحة دوائر مطبوعة (PCB) مجمعة مسبقًا تعرض مجموعة من دبابيس الإدخال / الإخراج (IO) في رأس مناسب للتوصيل بلوحة توصيل، ثم إنشاء نموذج أولي لدائرة تستغل أحد أو أكثر من الأجهزة الطرفية لـ MCU، مثل الإدخال / الإخراج للأغراض العامة (GPIO)، أو أجهزة الإرسال والاستقبال التسلسلية UART / USART ، أو المحول التناظري إلى الرقمي (ADC)، أو المحول الرقمي إلى التناظري (DAC)، أو تعديل عرض النبضة (PWM؛ يستخدم في التحكم في المحرك )، أو واجهة الأجهزة الطرفية التسلسلية (SPI)، أو I²C .

ثم يتم تطوير البرامج الثابتة لوحدة التحكم الدقيقة لاختبار النموذج الأولي للدائرة وتصحيح أخطائه والتفاعل معه. ثم يتم حصر تشغيل التردد العالي إلى حد كبير في لوحة الدوائر المطبوعة الخاصة بـ SoC. وفي حالة التوصيلات عالية السرعة مثل SPI و I²C، يمكن تصحيح أخطائها بسرعة أقل ثم إعادة توصيلها لاحقًا باستخدام منهجية تجميع دوائر مختلفة للاستفادة من التشغيل بأقصى سرعة. غالبًا ما توفر SoC صغيرة واحدة معظم خيارات الواجهة الكهربائية هذه في عامل شكل أكبر قليلاً من طابع بريدي كبير، ومتوفر في سوق الهواة الأمريكية (وأماكن أخرى) مقابل بضعة دولارات، مما يسمح بإنشاء مشاريع لوحة توصيل معقدة إلى حد ما بتكلفة متواضعة.

القيود

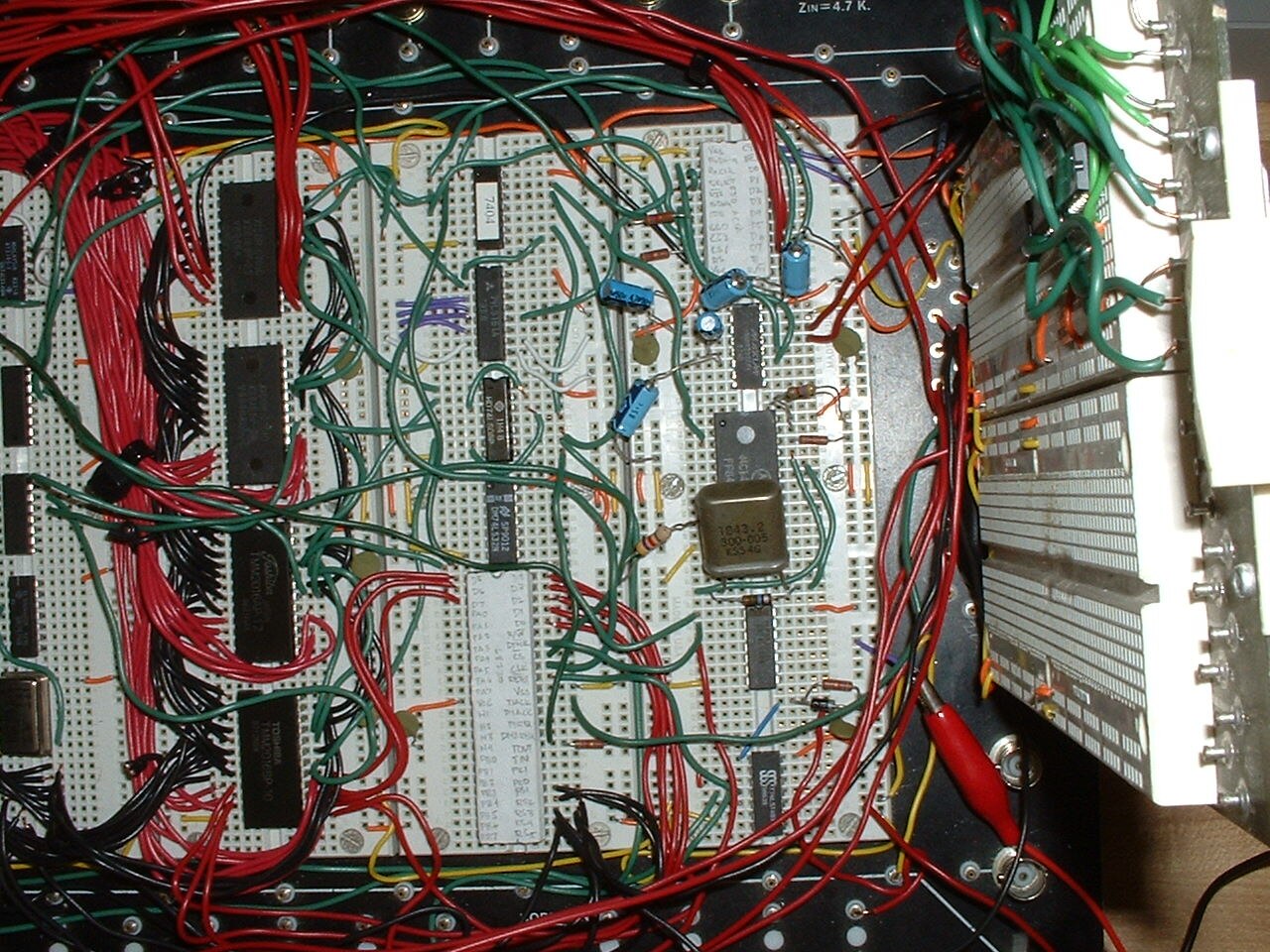

دائرة معقدة مبنية حول المعالج الدقيق

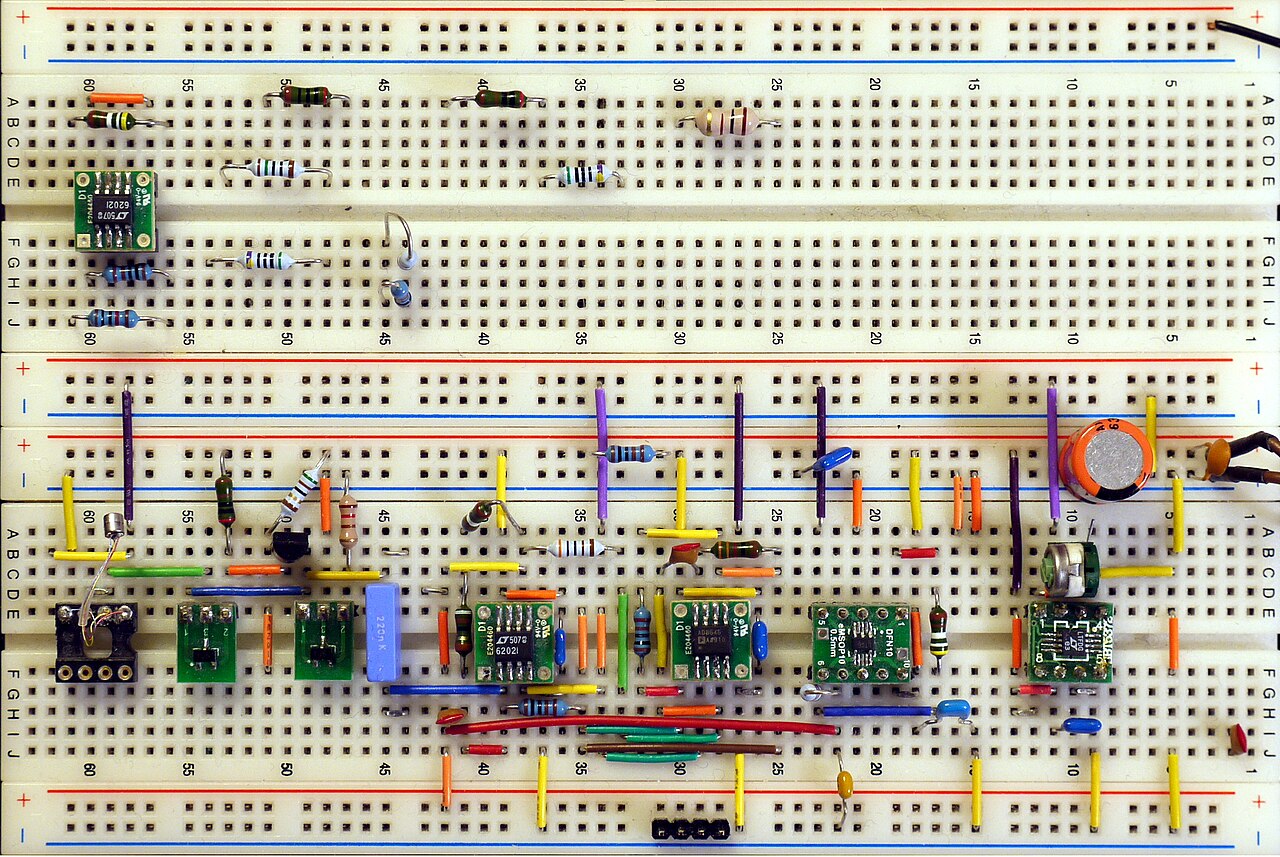

نموذج أولي لمضخم صوت الميكروفون تم تصنيعه باستخدام مكونات SMD ملحومة بلوحات محول SIP أو DIL

بسبب السعة الطفيلية الكبيرة نسبيًا مقارنة بلوحة الدوائر المطبوعة الموضوعة بشكل صحيح (حوالي 2 بيكو فاراد بين أعمدة التلامس المجاورة [23] )، والمحاثة العالية لبعض التوصيلات ومقاومة التلامس العالية نسبيًا وغير القابلة للتكرار ، تقتصر لوحات التجارب الخالية من اللحام على التشغيل عند ترددات منخفضة نسبيًا، عادةً أقل من 10  ميجا هرتز ، اعتمادًا على طبيعة الدائرة. يمكن أن تكون مقاومة التلامس العالية نسبيًا مشكلة بالفعل لبعض دوائر التيار المستمر والتردد المنخفض جدًا. تقتصر لوحات التجارب الخالية من اللحام أيضًا على تصنيفات الجهد والتيار الخاصة بها.

لا تستطيع لوحات التجارب غير الملحومة عادةً استيعاب أجهزة تقنية التركيب السطحي (SMD) أو المكونات التي تختلف مسافاتها الشبكية عن 0.1 بوصة (2.54 مم). علاوة على ذلك، لا يمكنها استيعاب المكونات ذات الصفوف المتعددة من الموصلات إذا كانت هذه الموصلات لا تتطابق مع التصميم المزدوج المضمن - فمن المستحيل توفير الاتصال الكهربائي الصحيح. في بعض الأحيان، يمكن استخدام محولات PCB الصغيرة التي تسمى "محولات التقسيم" لتركيب المكون على اللوحة. تحمل هذه المحولات مكونًا واحدًا أو أكثر ولديها دبابيس موصل ذكر متباعدة بمقدار 0.1 بوصة (2.54 مم) في تصميم واحد مضمن أو مزدوج مضمن، لإدخالها في لوحة تجارب غير ملحومة. عادةً ما يتم توصيل المكونات الأكبر بمقبس على المحول، بينما يتم عادةً لحام المكونات الأصغر (مثل المقاومات SMD) مباشرة على المحول. ثم يتم توصيل المحول بلوحة التجارب عبر موصلات مقاس 0.1 بوصة (2.54 مم). ومع ذلك، فإن الحاجة إلى لحام المكونات على المحول تلغي بعض مزايا استخدام لوحة تجارب غير ملحومة.

قد تصبح الدوائر المعقدة للغاية غير قابلة للإدارة على لوحة توصيل بدون لحام بسبب الكمية الكبيرة من الأسلاك المطلوبة. كما أن سهولة توصيل وفصل التوصيلات تجعل من السهل جدًا إزعاج التوصيل عن طريق الخطأ، ويصبح النظام غير موثوق به. من الممكن إنشاء نماذج أولية لأنظمة تحتوي على آلاف نقاط التوصيل، ولكن يجب توخي الحذر الشديد في التجميع الدقيق، ويصبح مثل هذا النظام غير موثوق به مع تطور مقاومة التلامس بمرور الوقت. في مرحلة ما، يجب تنفيذ أنظمة معقدة للغاية في تقنية توصيل أكثر موثوقية، ليكون لديها احتمالية العمل على مدى فترة زمنية قابلة للاستخدام.

البدائل

هناك طرق بديلة لإنشاء النماذج الأولية، مثل البناء من نقطة إلى نقطة (يذكرنا بألواح التجارب الخشبية الأصلية)، واللف السلكي ، وقلم الرصاص ، والألواح مثل لوح التجارب. لا تصلح الأنظمة المعقدة، مثل أجهزة الكمبيوتر الحديثة التي تحتوي على ملايين الترانزستورات ، والثنائيات ، والمقاومات ، للنمذجة الأولية باستخدام ألواح التجارب، حيث قد يكون من الصعب وضع تصميماتها المعقدة وتصحيح أخطائها على لوح التجارب.

تُطوَّر تصميمات الدوائر الحديثة عمومًا باستخدام نظام التقاط ومحاكاة تخطيطي، وتُختبر في محاكاة برمجية قبل بناء أول نماذج أولية للدوائر على لوحة دوائر مطبوعة . تُعد تصميمات الدوائر المتكاملة نسخة أكثر تطرفًا من نفس العملية: نظرًا لأن إنتاج النماذج الأولية من السيليكون مكلف، يتم إجراء محاكاة برمجية مكثفة قبل تصنيع النماذج الأولية الأولى. ومع ذلك، لا تزال تقنيات النماذج الأولية مستخدمة في بعض التطبيقات مثل دوائر التردد اللاسلكي ، أو حيث تكون نماذج البرامج للمكونات غير دقيقة أو غير كاملة.

من الممكن أيضًا استخدام شبكة مربعة من أزواج الفتحات حيث يتصل ثقب واحد لكل زوج بالصف الخاص به ويتصل الآخر بالعمود الخاص به. يمكن أن يكون نفس الشكل في دائرة بها صفوف وأعمدة كل منها حلزوني في اتجاه عقارب الساعة/عكس اتجاه عقارب الساعة.
