خريطة عالمية لأنظمة التلفزيون التناظري، مع النظام G باللون الأزرق.

نظام CCIR G ، المعروف أيضًا باسم "معيار جيربر"، هو نظام بث تلفزيوني تناظري يُستخدم في ستين دولة حول العالم لقنوات UHF . [ 1 ] [ 2 ] [ 3 ] يرتبط نظام G عمومًا بنظام B لقنوات VHF . [ 1 ] [ 2 ] [ 3 ]

مخطط يوضح نطاقات ترددات VHF لأنظمة الاتحاد الدولي للاتصالات

في اجتماع للجنة الاتصالات الدولية (CCIR) في جنيف في يوليو 1950، اقترح الدكتور جيربر (مهندس سويسري) نظامًا مُعدَّلًا من 625 خطًا بعرض  نطاق قناة يبلغ 7 ميجاهرتز (استنادًا إلى أعمال شركة تيليفونكن ووالتر بروش ). [ 4 ] عُرف هذا النظام باسم "معيار جيربر"، وقد تمت الموافقة عليه مبدئيًا للبث عبر نطاق VHF، ثم جرى تعديله لاحقًا ليتوافق مع نطاق UHF. [ 5 ] [ 4 ]

عادةً ما يتم استخدامه مع نظام ألوان PAL ، كما تم استخدامه مع نظام SECAM في مصر وإيران والمملكة العربية السعودية . [ 1 ]

تحديد

بعض المواصفات المهمة مذكورة أدناه: [ 6 ] [ 3 ]

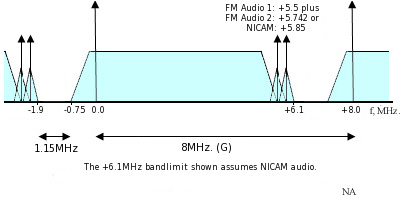

تباعد القنوات لنظام التلفزيون CCIR G (نطاقات UHF) الفصل بين حاملات الصوت والفيديو هو 5.5  ميجاهرتز.

الإطار هو الصورة الكاملة. معدل الإطارات هو عدد الصور المعروضة في ثانية واحدة. لكن في الواقع، يُمسح كل إطار مرتين، حيث تُمرر الخطوط الفردية والزوجية بالتناوب. تُعرف كل عملية مسح باسم حقل (حقول فردية وحقول زوجية). لذا، فإن معدل الحقل يساوي ضعف معدل الإطار. يحتوي كل إطار على 625 خطًا (أو 312.5 خطًا في الحقل). لذلك، فإن معدل الخط (تردد الخط) يساوي 625 ضعف تردد الإطار، أي 625 × 25 = 15625  هرتز.

تتطابق معايير التردد اللاسلكي للإشارة المرسلة تمامًا مع تلك الخاصة بالنظام B المستخدم على قنوات نطاقات VHF  بعرض 7.0 ميجاهرتز . الفرق الوحيد هو عرض نطاق الحماية بين القنوات، والذي يبلغ في النظام G 1.0 ميجاهرتز أكثر من النظام B: أي 1.15 ميجاهرتز (بافتراض أسوأ حالة، وهي عند استخدام صوت NICAM ).

النظام H

تستخدم بعض الدول ( بلجيكا ، ولوكسمبورغ ، وهولندا ) نسخة معدلة من النظام G تُعرف باسم النظام H. يشبه النظام H النظام G ، لكن نطاقه الجانبي السفلي (الضئيل)  أوسع بمقدار 500 كيلوهرتز. وهذا يُحسّن استخدام  قنوات 8.0 ميجاهرتز في نطاقات UHF بشكل كبير، وذلك بتقليل عرض نطاق الحماية بمقدار 500  كيلوهرتز، ليصل إلى قيمة 650  كيلوهرتز، وهي قيمة لا تزال سخية للغاية.

انظر أيضاً

ملاحظات ومراجع

  1. 1 2 3 "نظام Weltweite Fernseh (NTSC وPAL وSECAM)" . www.paradiso-design.net . 2005 . تم الاسترجاع في 6 مارس 2023 .{{cite web}}: CS1 maint: deprecated archiveal service ( link )
  2. 1 2 "CCIR والمعايير وسوق أجهزة التلفزيون في فرنسا (1948-1985)" (PDF) .
  3. 1 2 3 دليل التسجيل المغناطيسي . سبرينغر ساينس آند بيزنس ميديا. 6 ديسمبر 2012. ISBN 9789401094689– عبر كتب جوجل.
  4. 1 2 "تلفزيون بيت المصنوع منزليًا" . ماكسيموس للبحث والتطوير .
  5. ^ "خريطة العالم توضح معايير الخطوط المختلفة للتلفزيون الأبيض والأسود بعد المؤتمر العام لـ CCIR في ستوكهولم عام 1952. المصدر: Rindfleisch، Hans، 'Der gegenwärtige Ausbau des Fernsehrundfunks im In-und Ausland'، Rundfunktechnische Mitteilungen، 3، 1959، p.220" .
  6. ↑ بيانات مرجعية لمهندسي الراديو، شركة آي تي ​​تي هوارد دبليو سامز، نيويورك، 1977، القسم 30
  7. ↑ ليست قيمة مستقلة: 25 هرتز × 2 = 50 هرتز
  8. ↑ ليست قيمة مستقلة: 25 هرتز × 625 = 15.625 كيلوهرتز
