تصميم الصناديق الكرتونية المموجة هو عملية مطابقة عوامل التصميم للكرتون المموج (يُسمى أحيانًا بالورق المقوى المموج) أو الصناديق البلاستيكية المموجة مع المتطلبات الوظيفية والفيزيائية ومتطلبات التصنيع والاستخدام النهائي. يعمل مهندسو التغليف على تلبية متطلبات أداء الصندوق مع التحكم في التكاليف الإجمالية للنظام بأكمله. تُعد الصناديق الكرتونية المموجة حاويات شحن تُستخدم لتغليف النقل، ولها اعتبارات وظيفية واقتصادية مهمة. ^{[ 1 ]}

بالإضافة إلى التصميم الهيكلي، يمكن أن تكون الرموز الشريطية المطبوعة والملصقات والتصميم الجرافيكي مهمة أيضاً .

صندوق من الورق المموج الصغير مزود بختم شريط أمان دائري

مفتوح جزئياً؛ يظهر غطاء الطي ولسان القفل (اللسان)

تُستخدم الصناديق الكرتونية المموجة بكثرة كحاويات شحن . يجب أن تحتوي الصناديق المنتج من مرحلة التصنيع مرورًا بالتوزيع وصولًا إلى البيع، وأحيانًا حتى الاستخدام النهائي. توفر الصناديق قدرًا من الحماية للمنتج، ولكنها غالبًا ما تتطلب مكونات داخلية مثل التبطين والدعامات والحواجز لحماية المحتويات الهشة. تعتمد مخاطر الشحن بشكل كبير على نظام الخدمات اللوجستية المُستخدم. على سبيل المثال، لا تتعرض الصناديق المُجمعة في وحدة تحميل على منصة نقالة للمناولة الفردية، بينما قد تتعرض الصناديق المُصنفة والمشحونة خلال جزء من دورة توزيعها كشحنات مختلطة أو عبر شركات الشحن السريع لصدمات قوية وركلات، وما إلى ذلك. ^{[ 2 ] [ 3 ] [ 4 ]}

تتطلب حاويات الشحن العادية طباعةً وملصقات لتحديد المحتويات، وتوفير المعلومات القانونية والتنظيمية، بالإضافة إلى الرموز الشريطية لتسهيل عملية التوجيه. أما الصناديق المستخدمة في التسويق والترويج ونقاط البيع، فغالباً ما تحتوي على رسومات عالية الجودة لتوضيح محتوياتها. بعض الصناديق مصممة لعرض المحتويات على الرفوف، وتُعرف باسم "التغليف الجاهز للبيع بالتجزئة". بينما صُممت صناديق أخرى لتسهيل توزيع المحتويات. تُستخدم الصناديق الكرتونية المموجة، الشائعة لقوتها ومتانتها وخفتها وقابليتها لإعادة التدوير وفعاليتها من حيث التكلفة، في شحن مجموعة متنوعة من المنتجات. ونظراً لجودة وسلامة تغليف المنتجات في الصناديق الكرتونية المموجة، فإنها تُستخدم على نطاق واسع في صناعة الأغذية. تتحمل هذه الصناديق الضغط الناتج عن التكديس، مما يجعلها مثالية لسهولة النقل.

تُشحن أكثر من 95% من المنتجات في الولايات المتحدة في صناديق كرتونية مموجة. ويشكل الكرتون المموج أكثر من نصف إجمالي الورق المعاد تدويره في الولايات المتحدة.

قوة التحمل

يجب أن يتناسب تصميم الصندوق مع نظام الخدمات اللوجستية . فالحزم المصممة للشحنات المنظمة ذات الأحمال الموحدة على منصات التحميل (يسار) قد لا تكون مناسبة للشحنات المختلطة مع شركات النقل السريع (يمين).

تُشحن العديد من المنتجات بشكل فردي (جزئيًا أو كليًا) عبر شركات الشحن السريع أو البريد أو أنظمة النقل اللوجستي المختلطة الأخرى . وتُشكل متطلبات المناولة اليدوية المتكررة والفرز الآلي والتكديس غير المنظم في الشاحنات أو الحاويات الجوية ضغطًا كبيرًا على الصناديق وأغطية الصناديق ومحتوياتها. وقد لا تكون الصناديق المصممة للتعامل مع وحدات الشحن وتخزينها مناسبة لأنظمة النقل اللوجستي المختلطة. كما أن الشحن الجزئي (أقل من حمولة شاحنة كاملة) يُشكل ضغطًا أكبر على حاويات الشحن المموجة مقارنةً بالشحن عبر منصات نقالة موحدة في الشاحنات أو الحاويات متعددة الوسائط. وفي بعض الأحيان، قد تحتاج الصناديق إلى بنية أكثر متانة لتلبية احتياجات نظام التوزيع. وغالبًا ما تتم مطابقة اختبارات التغليف مع مخاطر الشحن المتوقعة. وتعكس بروتوكولات اختبار الجمعية الأمريكية لاختبار المواد (ASTM International) والرابطة الدولية للنقل الآمن هذا الأمر. ^{[ 9 ] [ 10 ]}

تتناول العديد من المراجع المتخصصة في التغليف العوامل التي يجب مراعاتها عند تصميم العبوات. لدى الجمعية الأمريكية لاختبار المواد (ASTM International) معياران: D6198، الدليل القياسي لتصميم عبوات النقل، وD5639، الممارسة القياسية لاختيار مواد الكرتون المموج وبناء الصناديق بناءً على متطلبات الأداء. تشير هذه المعايير إلى عوامل تشمل التكلفة (المواد، والعمالة، ورأس المال)، والفائدة، وأداء العبوة، وسهولة التصنيع، ومتطلبات التسويق، وعوامل الخدمات اللوجستية، ومخاطر النقل (الضغط، والصدمات، والتمزق، والرطوبة، والتكثيف، ودرجة الحرارة، والسرقة)، واللوائح التنظيمية، وغيرها.

يبدأ مهندسو ومصممو التغليف بتحديد احتياجات المشروع المحدد: قيود التكلفة، وقدرات الآلات، وخصائص المنتج، واحتياجات الخدمات اللوجستية، واللوائح المعمول بها، واحتياجات المستهلك، وما إلى ذلك. غالبًا ما تُصمم العبوات باستخدام برامج التصميم بمساعدة الحاسوب (CAD ) للتخطيط الهيكلي، ويمكن تنزيل الملفات إلى طاولات صنع العينات الآلية. ^{[ 13 ]} يمكن النظر في العديد من خيارات التصميم والبناء. تُقدم العينات عادةً لاختبار التغليف وفقًا لمعايير الجمعية الأمريكية لاختبار المواد (ASTM) أو بروتوكولات اختبار قياسية أخرى مثل معايير الرابطة الدولية للنقل الآمن (ISA). يُدمج التصميم الهيكلي مع التصميم الجرافيكي . بالنسبة للتصاميم الموجهة للمستهلك، يستخدم مسؤولو التسويق أحيانًا مجموعات التركيز أو وسائل كمية لتقييم مدى القبول. تُستخدم أسواق الاختبار للبرامج الرئيسية. ^{[ 14 ] [ 15 ]}

تبدأ العملية بتصنيع الكرتون المموج على خط إنتاج خاص، وهو عبارة عن سلسلة طويلة من الآلات المتصلة التي قد يصل حجمها إلى حجم ملعب كرة قدم (أمريكي) . تتكون قطعة الكرتون المموج أحادية الجدار النهائية من طبقة واحدة مموجة محصورة بين طبقتين داخليتين.

يقوم عمال مهرة بإعداد أوامر عمل لكل مجموعة من قطع الكرتون الخام، ثم يوجهونها إلى آلات التصنيع. تُجهز قوالب الطباعة والنماذج على صفائح كبيرة ومرنة من المطاط أو الصفيح. تُحمّل هذه الصفائح على بكرات، وتُمرر قطع الكرتون الخام من خلالها، حيث تُقص وتُطبع وتُقطع وتُطوى وتُلصق لتشكيل صندوق. بعد ذلك، تُكدس الصناديق الجاهزة وتُرسل إلى آلة التغليف لتغليفها وشحنها.

أكثر أنواع الصناديق شيوعًا هو الصندوق ذو الفتحات المنتظمة (RSC). جميع أجزائه متساوية الطول من خط الطي إلى الحافة. ​​عادةً ما تلتقي الأجزاء الرئيسية في المنتصف، بينما لا تلتقي الأجزاء الثانوية إلا إذا كان العرض مساويًا للطول. يمكن قياس حجم الصندوق من حيث الأبعاد الداخلية (لضمان ملاءمة المنتج) أو الخارجية (لتسهيل مناولة الآلات أو التعبئة على المنصات). غالبًا ما يتم وصل الصندوق من قِبل الشركة المصنعة باستخدام مادة لاصقة، ولكن يمكن أيضًا استخدام الشريط اللاصق أو الخياطة. يُشحن الصندوق مُفككًا إلى شركة التعبئة والتغليف التي تقوم بتجهيزه وتعبئته وإغلاقه للشحن. يمكن إغلاق الصندوق باستخدام الشريط اللاصق أو المادة اللاصقة أو الدبابيس أو الأشرطة، وما إلى ذلك. عادةً ما يتم تحديد الصناديق وطلبها بناءً على أبعادها الداخلية. في أوروبا، تُحدد أنواع الصناديق عادةً برمز مكون من 4 أرقام صادر عن الاتحاد الأوروبي لمصنعي الكرتون المموج (FEFCO)؛ ويُرمز للصندوق ذي الفتحات المنتظمة (RSC) بالرمز 0201. ^{[ 16 ]}

تتوفر العديد من الأنماط الأخرى للصناديق والهياكل المصنوعة من الكرتون المموج. ومن المصادر الشائعة جمعية صناديق الألياف: ^{[ 17 ]}

• صندوق التداخل الكامل (FOL): يشبه صندوق التداخل الكامل صندوق RSC باستثناء أن الأجزاء الرئيسية تتداخل بشكل كامل. توفر الأجزاء المتداخلة بالكامل قوة إضافية للتكديس وحماية للحواف.
• حاوية نصف مشقوقة (HSC): تشبه الحاويات النصف مشقوقة (HSC) الحاويات ذات الفتحات العلوية (RSC)، ولكنها مزودة بمجموعة واحدة فقط من الأغطية. وهي مفيدة عند الرغبة في حاوية مفتوحة من الأعلى. يمكن استخدام حاويات HSC لصنع صندوق تلسكوب.
• يحتوي صندوق التلسكوب الكامل على قسمين قابلين للتمديد بالكامل. ويمكن تشكيل هذه الأقسام باستخدام الدبابيس، أو الأقفال المقطوعة بالقالب، أو المواد اللاصقة، وما إلى ذلك.
• صندوق التلسكوب الجزئي يتكون من قسمين. ينزلق الجزء العلوي جزئيًا فوق الجزء السفلي. ويستخدم عادةً لحفظ ورق الطباعة.
• صندوق بليس هو صندوق مكون من ثلاثة أجزاء، وعادة ما تكون له أغطية تلتقي في الأعلى ^{[ 18 ]}
• تُستخدم الصينية المموجة غالبًا لأغراض العرض أو مع غلاف بلاستيكي قابل للانكماش
• يمكن استخدام وسادات الزوايا المموجة لدعم المنتج وتوفير التوسيد.

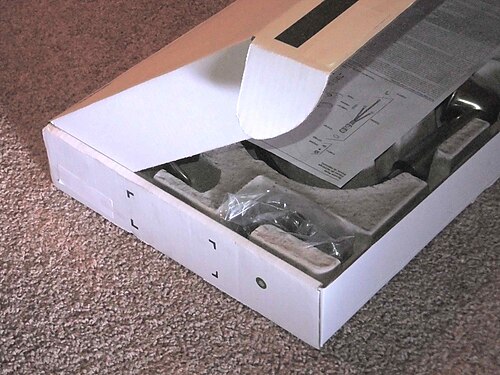

• تتميز الأشكال المقطوعة بالقوالب الخاصة بتصميمات واستخدامات لا حصر لها تقريبًا.
• إلخ.

يطلب تجار التجزئة عادةً توصيل البضائع إليهم في حاويات شحن تُسهّل تخزينها بكميات كبيرة. والهدف هو وضع الصندوق مباشرةً على الرفوف وأماكن التخزين دون الحاجة إلى التعامل مع العبوات الفردية أو العبوات الرئيسية بشكل فردي. كما يشترط تجار التجزئة عادةً أن تأتي المنتجات في عبوات جاهزة للعرض على الرفوف لتقليل تكاليف التخزين وتوفير نفقات العمالة. وتتوفر العديد من تصاميم الصناديق المتخصصة. ^{[ 20 ] [ 21 ] [ 22 ] [ 23 ] [ 24 ] [ 25 ] [ 26 ]}

تُعامل العديد من المواد الموردة للحكومات معاملةً جيدة للغاية: تُجمع الصناديق في وحدات، وتُشحن على شاحنات مغطاة أو حاويات متعددة الوسائط ، وتُخزن في مستودعات . وتُقبل الصناديق المنزلية العادية والتغليف التجاري. ^{[ 27 ]}

غالباً ما تتعرض المعدات العسكرية والإمدادات الميدانية والمساعدات الإنسانية لمعاملة قاسية وتخزين غير منظم. لذا، غالباً ما تُطبق مواصفات خاصة للصناديق المخصصة للشحنات الحكومية. ويتطلب ذلك استخدام ألواح ليفية مقاومة للعوامل الجوية، وتصميمات صناديق متينة، وإغلاق محكم، وتجميعها في وحدات. ^{[ 28 ]}

تخضع شحنات البضائع الخطرة أو المواد الخطرة لرقابة صارمة. واستنادًا إلى توصيات الأمم المتحدة بشأن اللوائح النموذجية لنقل البضائع الخطرة ، وضعت كل دولة متطلبات تصميم وأداء منسقة للشحنات. فعلى سبيل المثال، في الولايات المتحدة، تختص وزارة النقل بهذه المتطلبات، وقد نشرتها في الباب 49 من قانون اللوائح الفيدرالية . وتُحدد متطلبات الصناديق الكرتونية المموجة في متطلبات الفئة 4G. ويجب اعتماد أداء الصندوق ومحتوياته (اختبار السقوط الشديد، وما إلى ذلك). ^{[ 29 ] [ 30 ]}

لدى بعض شركات النقل متطلبات إضافية.

تُعدّ آلية إغلاق الصندوق جانبًا مهمًا من جوانب التصميم. وهي تتأثر بأنواع المعدات المتاحة لخطوط الإنتاج، والأداء المختبري المقاس، والأداء الميداني، وقدرة المستخدمين النهائيين على فتح الصندوق بسهولة وأمان.

تشمل أغطية الصناديق ما يلي: ^{[ 31 ]}

• المواد اللاصقة ، سواءً كانت مائية أو ذائبة بالحرارة ، تُستخدم يدويًا أو آليًا. وتُعدّ المواد اللاصقة القائمة على النشا الخيار الأمثل لشركات تصنيع الكرتون المضلّع نظرًا لانخفاض تكلفتها. إلا أن النشا يُشكّل بيئةً مناسبةً لنمو العفن والفطريات، لذا تُضاف إليه مضادات الفطريات قبل استخدامه لمنع ذلك.
• الدبابيس - تُستخدم الدبابيس لتثبيت أغطية الصندوق. يمكن استخدام دبابيس صغيرة (بقطر 1.25 بوصة تقريبًا ) مع دباسة عمودية. أما الدبابيس ذات القطر الأكبر (بقطر 3.25 بوصة تقريبًا ) فيمكن استخدامها مع دباسة مخفية .
• تتوفر أشرطة إغلاق الصناديق ، وهي أشرطة حساسة للضغط، بأطوال مختلفة مثل 36 و48 و72  مم، وبسماكات متعددة. ويُستخدم البولي بروبيلين ثنائي المحور (BOPP) والبولي إيثيلين تيريفثالات (PET) كطبقة داعمة. ويتم لصق الأشرطة إما يدويًا أو باستخدام آلة إغلاق الصناديق شبه الأوتوماتيكية .
• شريط لاصق خيطي ، شريط لاصق حساس للضغط معزز يستخدم لإغلاق الصناديق.
• شريط ورقي لاصق - يتكون من ورق سميك يتم تنشيط المادة اللاصقة فيه بواسطة الماء ويربط الشريط بالصندوق.
• شريط لاصق مقوى يعمل بالماء. طبقتان من الورق مع خيوط تقوية مدمجة بينهما.
• الأشرطة - تُستخدم الأشرطة بشكل عام لتجميع الوحدات، وعادة ما تكون مصنوعة من البلاستيك ( البولي بروبيلين (PP)، أو البولي إيثيلين (PE)، أو البولي إيثيلين تيريفثالات (PET)، أو البولي فينيل كلوريد (PVC)) أو المعدن ( الفولاذ المقاوم للصدأ ) وهي متوفرة بأطوال مختلفة.
• التغليف الحراري - يتم باستخدام طبقة رقيقة من البولي إيثيلين الخطي منخفض الكثافة (LLDPE) أو البولي إيثيلين منخفض الكثافة (LDPE) التي تنكمش عند تعرضها للحرارة، مما يؤدي إلى تغليف الصندوق أو العبوة بالكامل. يُعد التغليف الحراري أغلى ثمناً بشكل عام لأنه يتطلب نفقاً حرارياً وكمية أكبر من المواد مقارنةً بالبدائل؛ ومع ذلك، يوفر حماية أفضل للصندوق المعبأ من العوامل البيئية، حيث يعمل الغلاف كحاجز واقٍ.
